[原创] 机械轴结构,静电容原理 全新静电容轴键盘分享

[复制链接]
发表于 2018-1-4 18:02 | 显示全部楼层 |阅读模式
本帖最后由 虫虫那粘 于 2018-1-4 18:07 编辑


=从国人角度来看,我肯定是希望中国的企业能够崛起,不再受制于人,不再被cherry牵着鼻子走。希望国内推出能够与其抗衡的产品,原厂在外设界的影响力不可撼动,但并不表示我们一直要一直在他的阴影之下。
=从消费者角度那肯定是期待更加多的消费选择,我喜欢一枝独秀的惊艳,但更加期待看到百花齐放的胜景。Cherry虽推出了多种轴体来满足不同消费者各异的口味,但井经典的也就那四种。
=我们很欣喜的看到个轴厂从学习与借鉴逐渐过渡到自主创新,并且也取得了不错的评价反馈。至少在我目前接触到的轴体中 凯华BOX轴、凯华巧克力轴、RK929速写超薄轴的手感都不错,键位的顺畅与大键位的调教一点都不比原厂轴差,最关键是有着自己的独特味道手感。挑战与突破行业桎带给消费者更多选择,弥补了不同场景或消费者的使用需求(比如办公)。
=对于新型轴体我的兴趣还是非常高的,一直在寻找着各种创新。
=非常幸运能够在上市之前提前体验到阿米洛的这款静电容键盘,对其原理非常感兴趣,写一篇与大家分享。

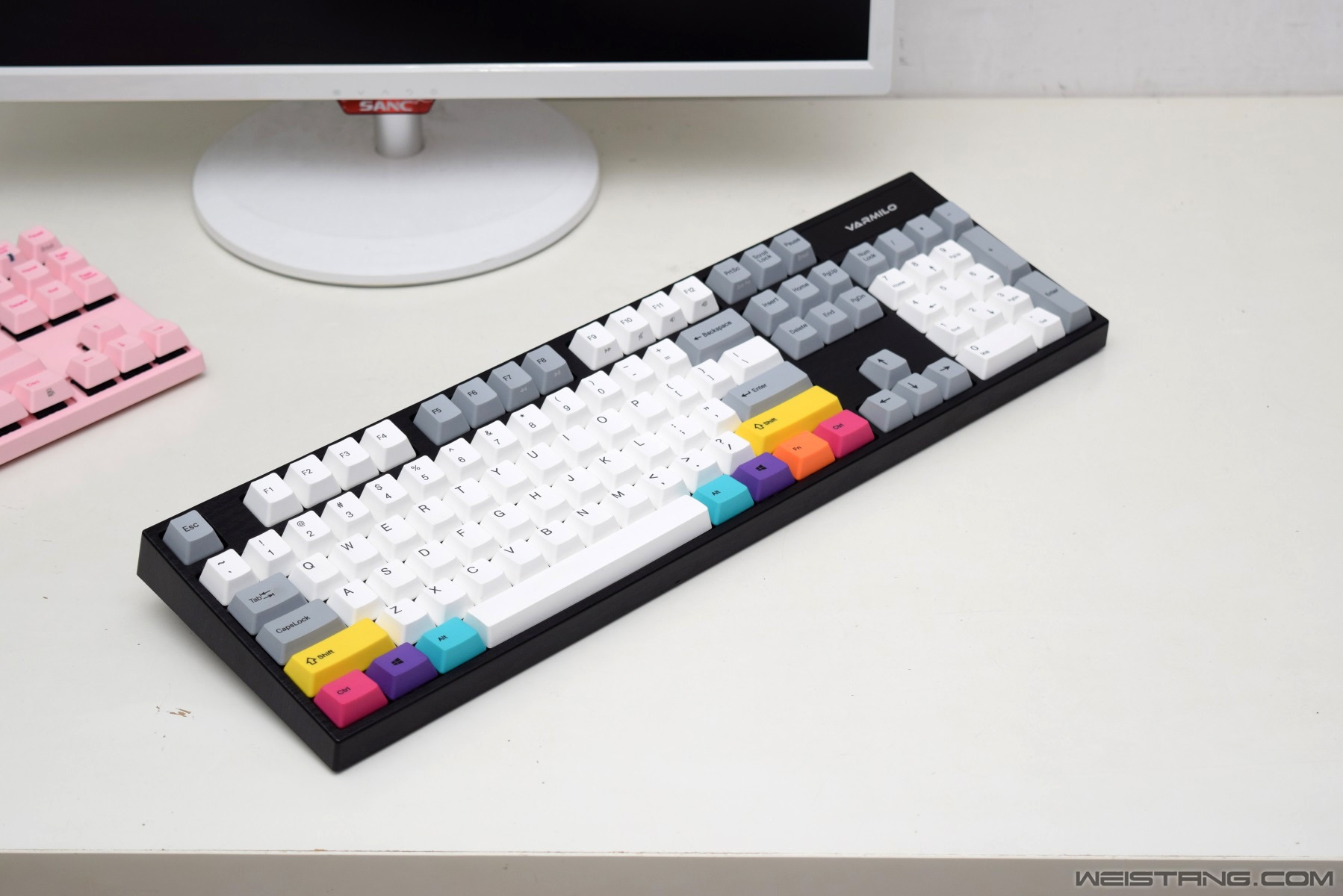

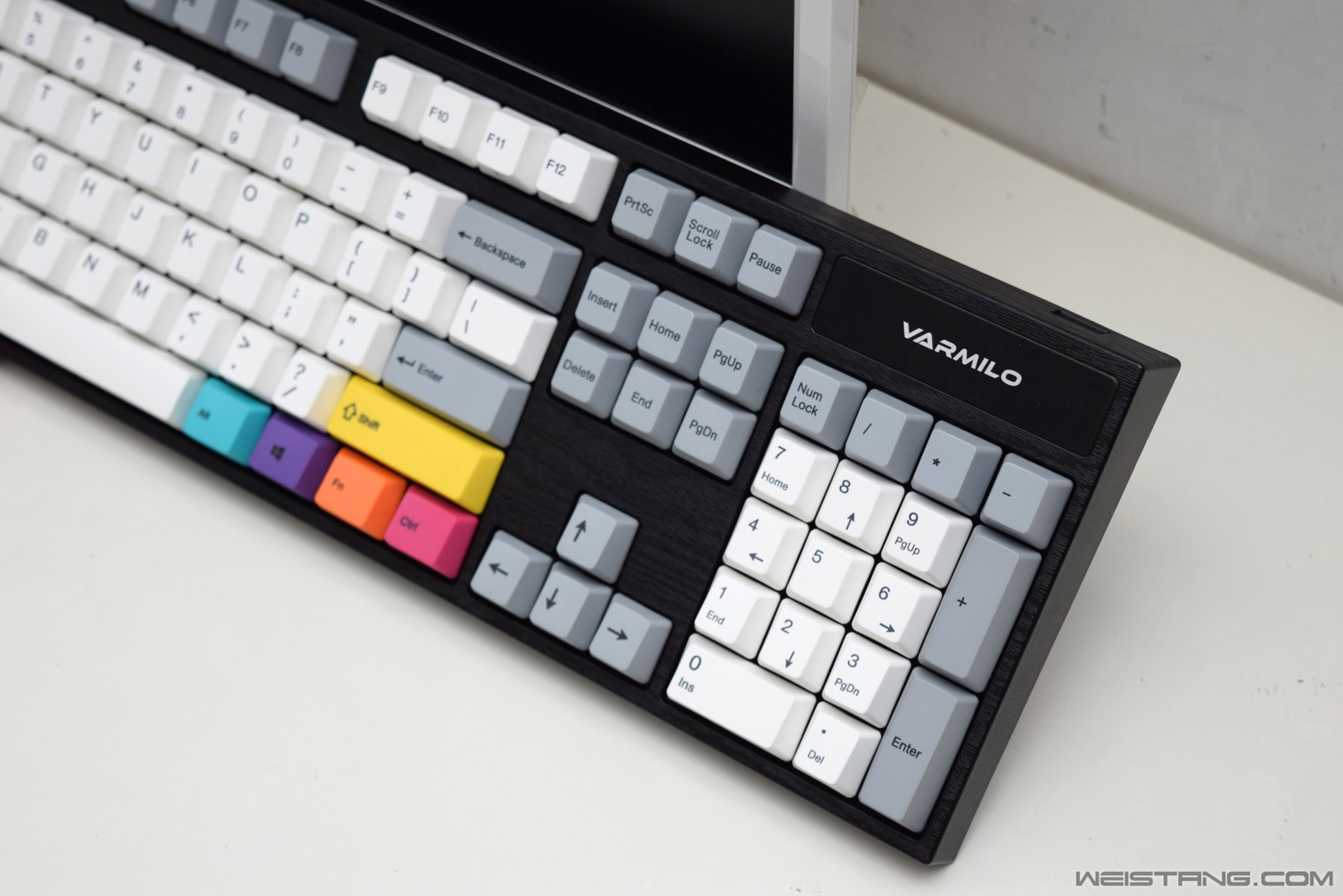

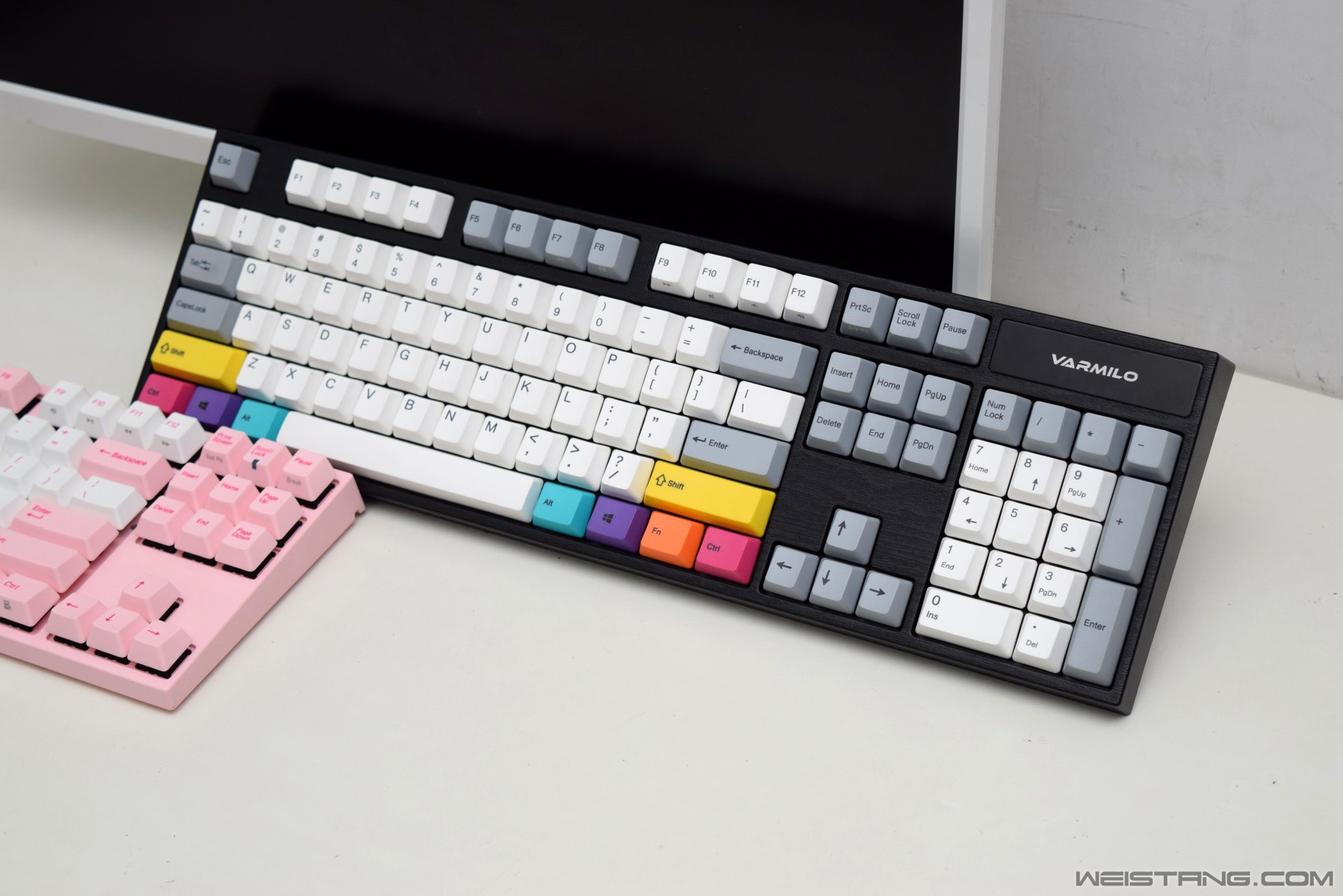

=这款键盘目前并没有上市,我手中拿到的还是样机,至于最后量产款是什么样我也不太了解,不过应该按照我的了解与猜测,最终的量产款与这款也就八九不离十了,后期应该还会有87键或68键的版本。当然这都不重要,让我比较感兴趣的是这轴体——静电容机械轴


=按照目前的了解我将其简单的归纳为‘机械轴结构,静电容原理’。听似简单,但是如果稍微对轴体结构有了解,应该能觉察到其中的玄妙。

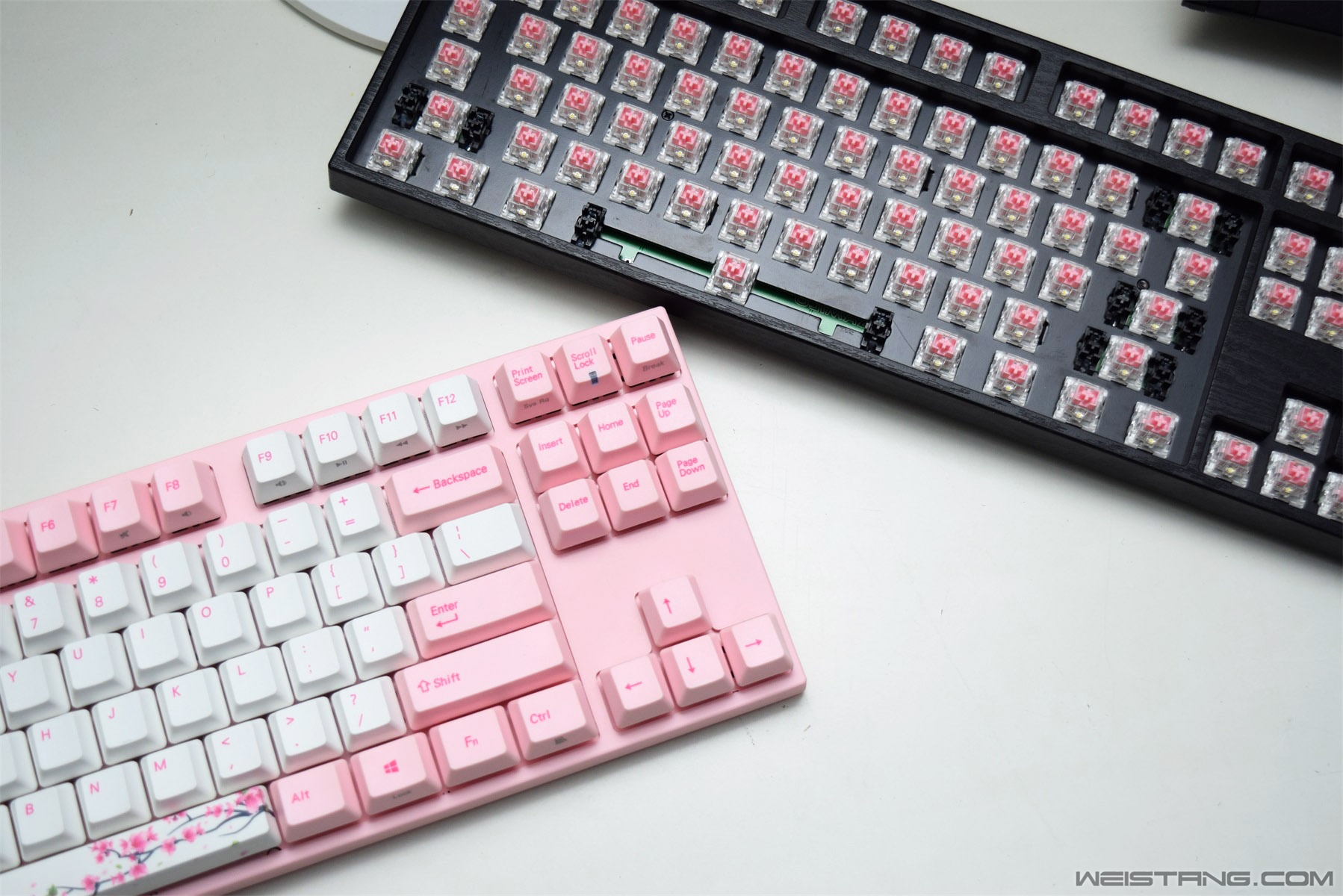

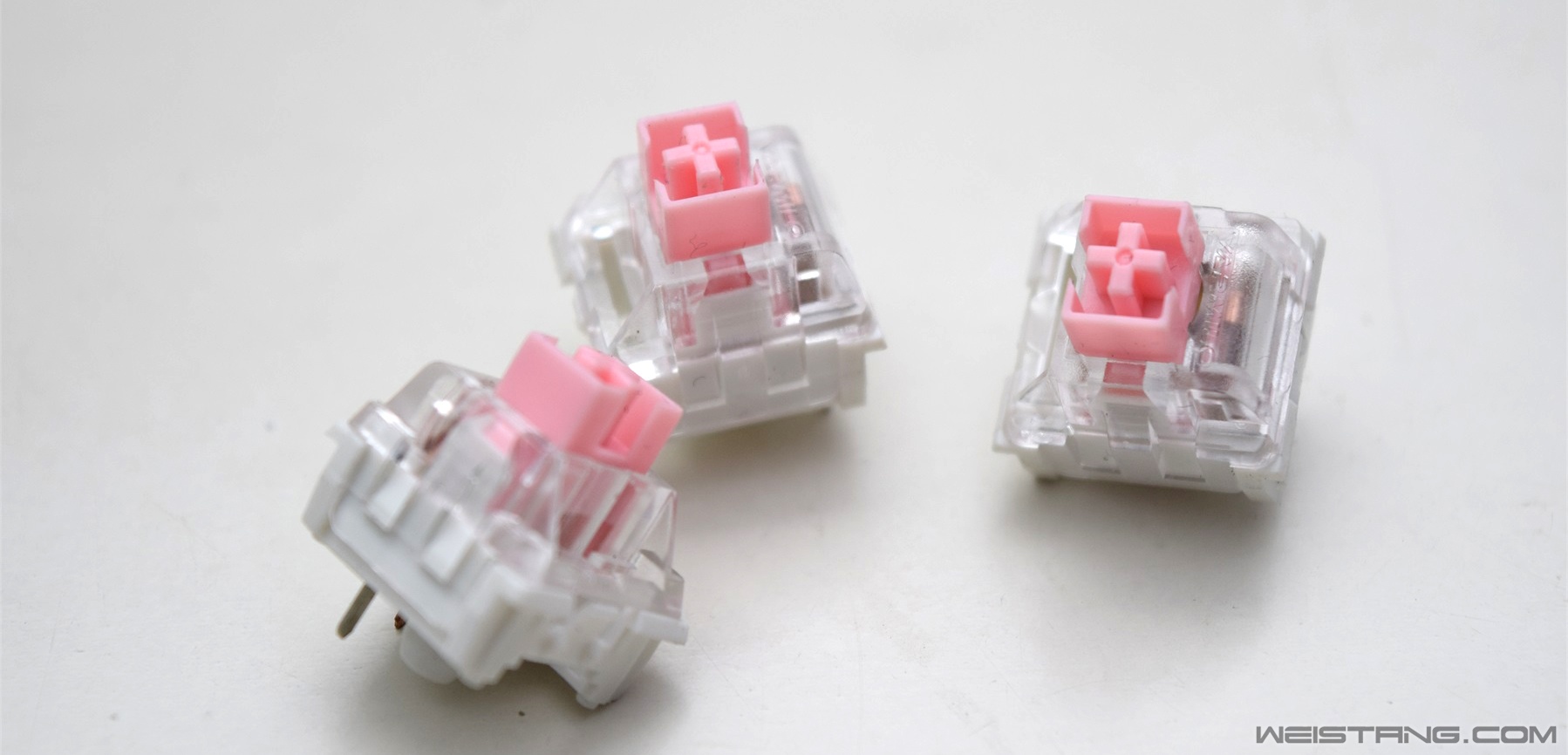

=先简单看看这款轴体,从颜色上我觉得阿米洛应该是有一点小心思的。手感上是如红轴的轻盈与顺畅无段落感,但是轴心并不是红色而是如樱花一样的粉红。这轴体应该是应该叫做樱花轴……樱花粉轴……还是樱粉轴……

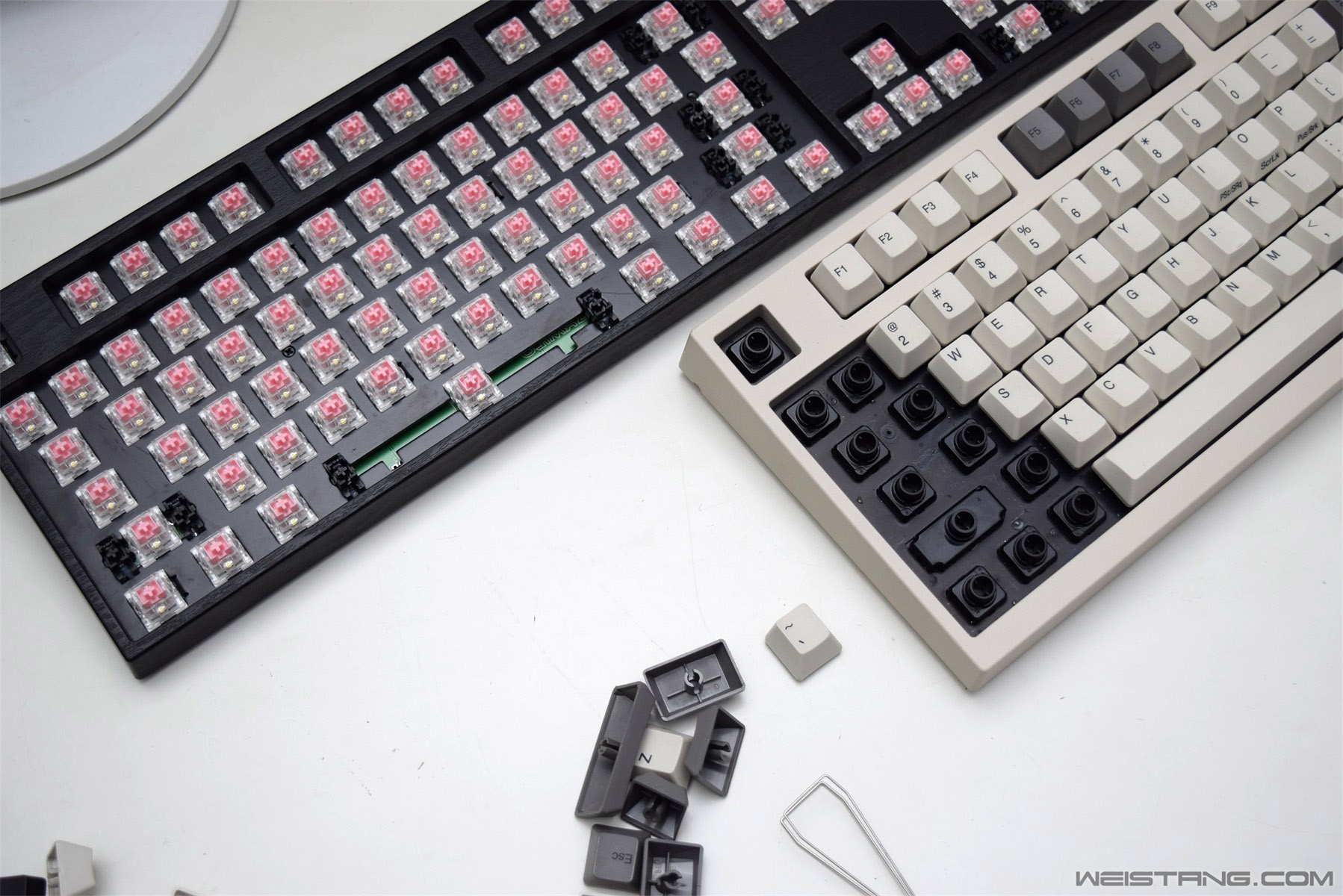

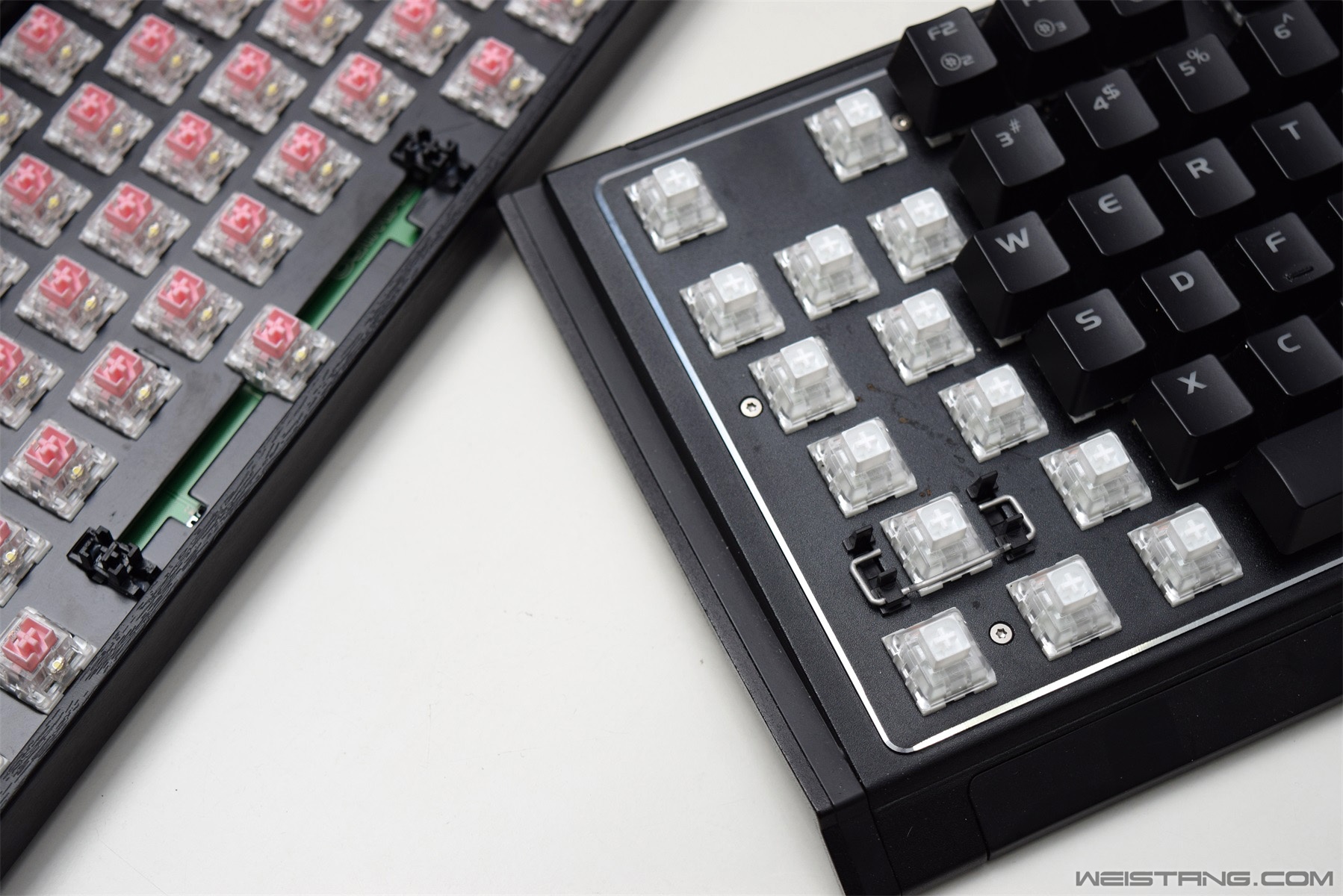

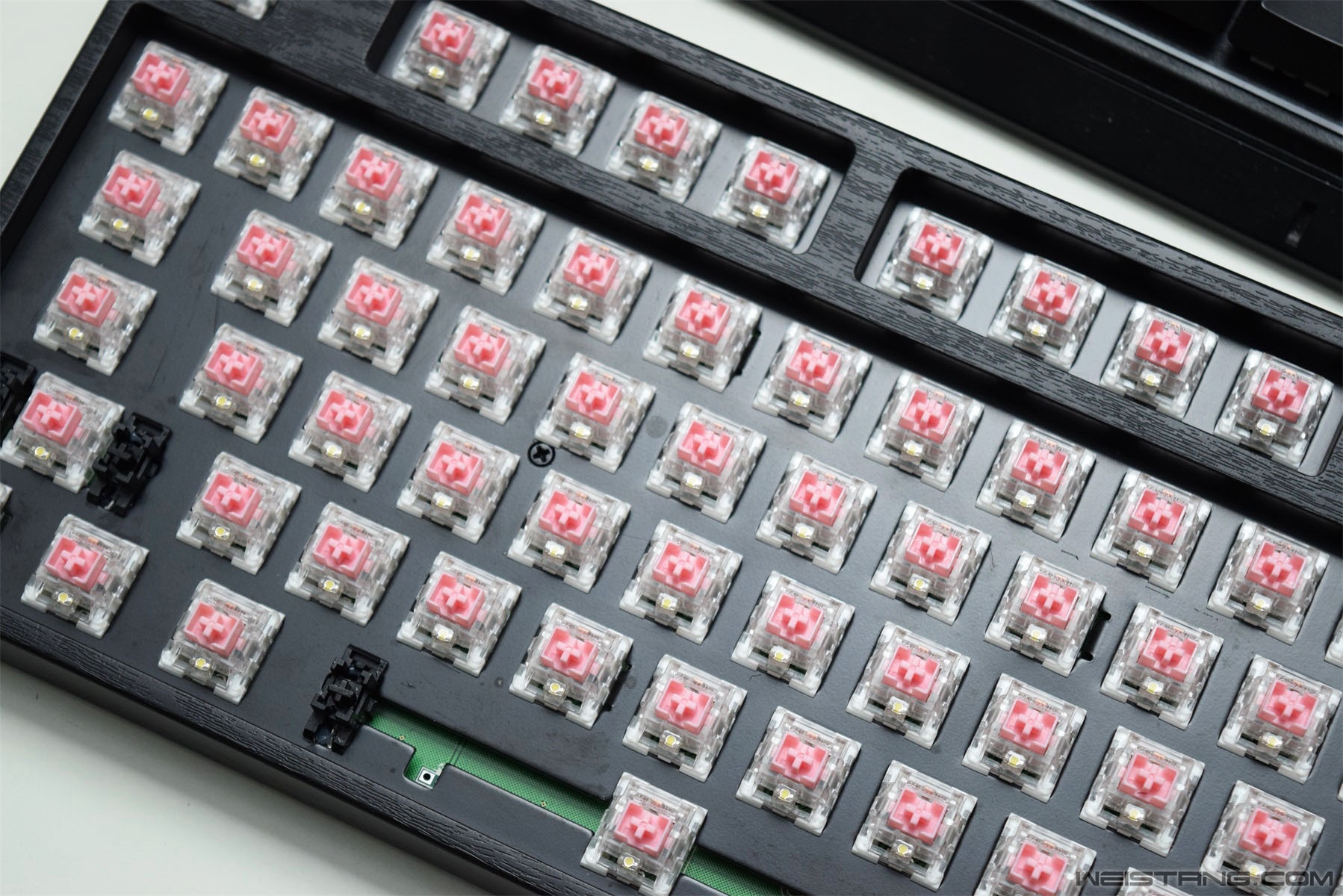

=从结构上看阿米洛这款静电容与我们认知上的传统静电容有着很大的区别,差不多就是机械键盘与静电容之间的差别。



=无论是外观结构和手感体验,这款静电容都让我想把他归类为一款机械键盘。这样的好处和坏处都非常明显,好处嘛,当然是能适配目前的键帽,自带键帽不再是独角戏。坏处肯定是少了静电容的逼格属性与信仰加成。至少在我的理解中静电容就应该是这样的火山口,就像MacBook后面的苹果必须能亮一样。

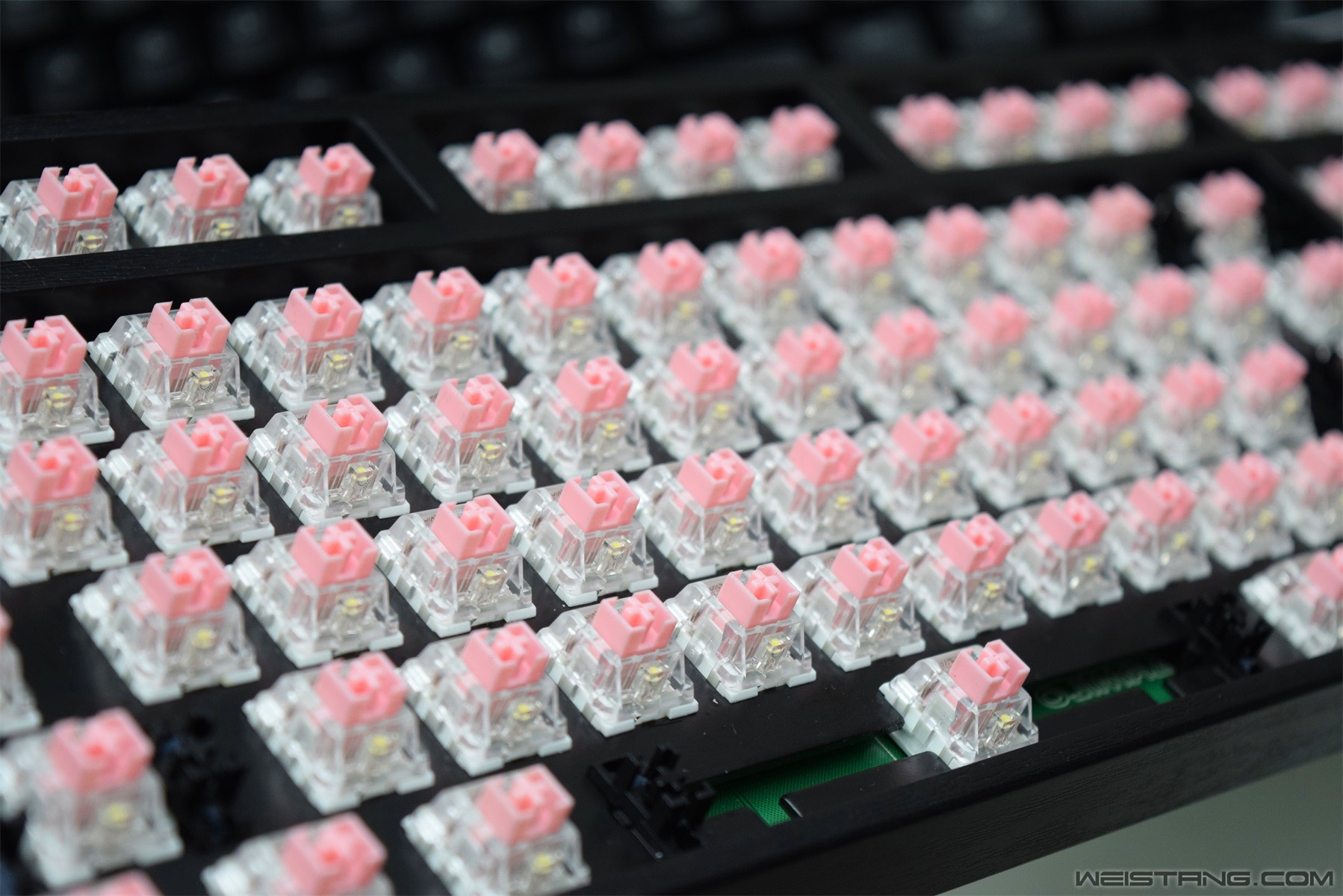

=轴心有着如防尘轴一样的防尘围栏将轴芯包裹,与凯华BOX轴类似。这样的轴芯围栏结构不仅具备一定的防尘防水,还能稳定轴芯,在轴芯上下运动时不会左右摇晃影响手感。
=除去薄膜键盘外,机械键盘与静电容键帽是目前最为主流的两种键盘,当然使用群体数量也有着相当大的差距,两者的触发原理与内部结构则是完全不同。机械轴键盘就不用我多说了,静电容则是因为其难以承受的高昂价格只有很少一部分人使用。原理我就再一次将比较专业的百度百科搬出来,以供大家参考。

静电容键盘(CapacitiveKeyboard)是利用电容容量的变化来判断按键的开和关,在按下按键后,开关中电容容量发生改变,从而实现触发,整个过程不需要开关的闭合。正是由于无物理接触点就可以实现敲击,因而磨损更小,使用寿命更长。更稳定、迅速、全键无冲突、无比灵敏。


=整体来说静电容键盘相比机械键盘最大的区别是利用电容容值的变化来实现触发导通,而不是机械轴的金属弹片的直接接触电阻通断原理。

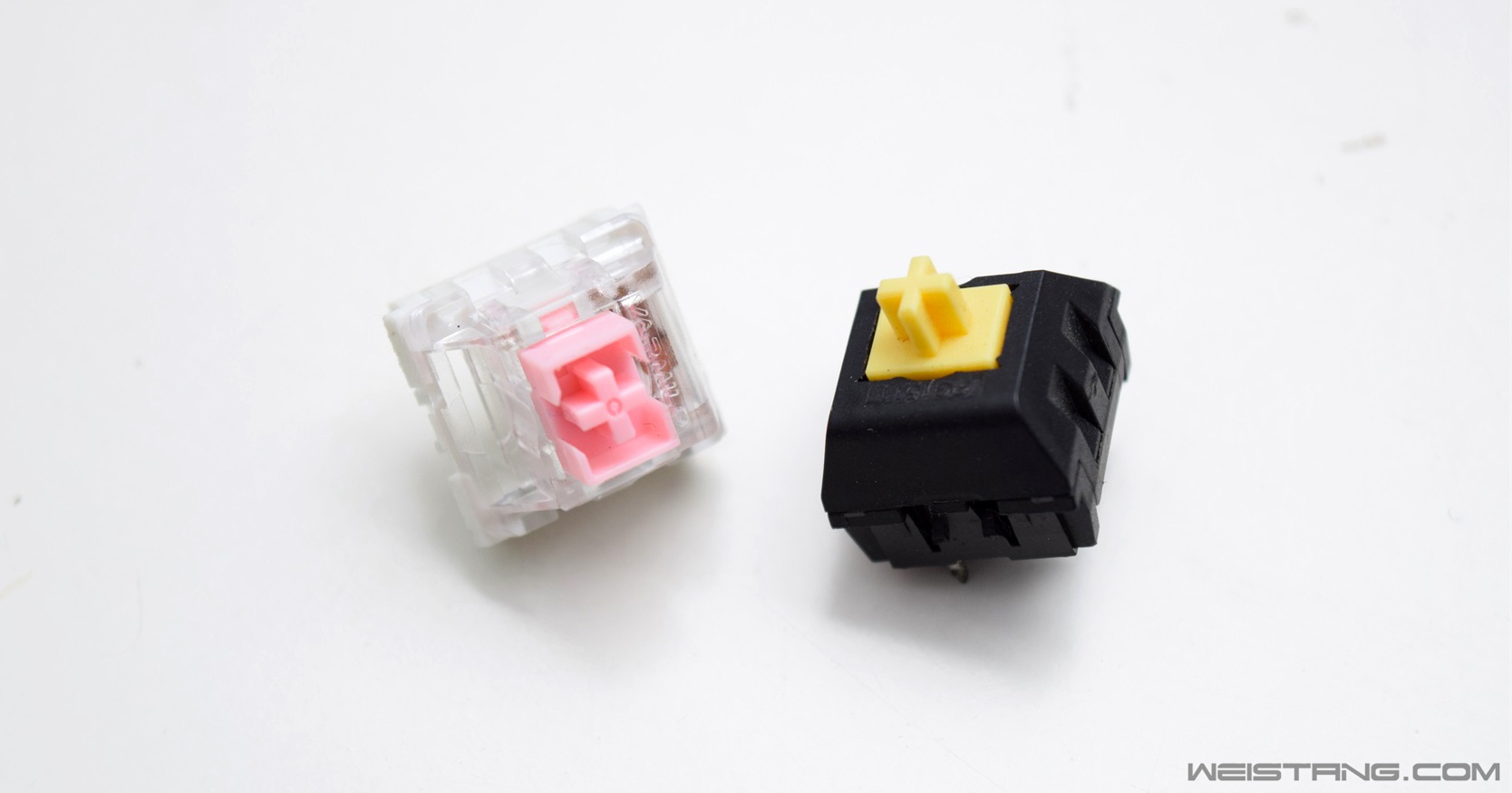

  光说没意思,把两种拉出来溜溜。

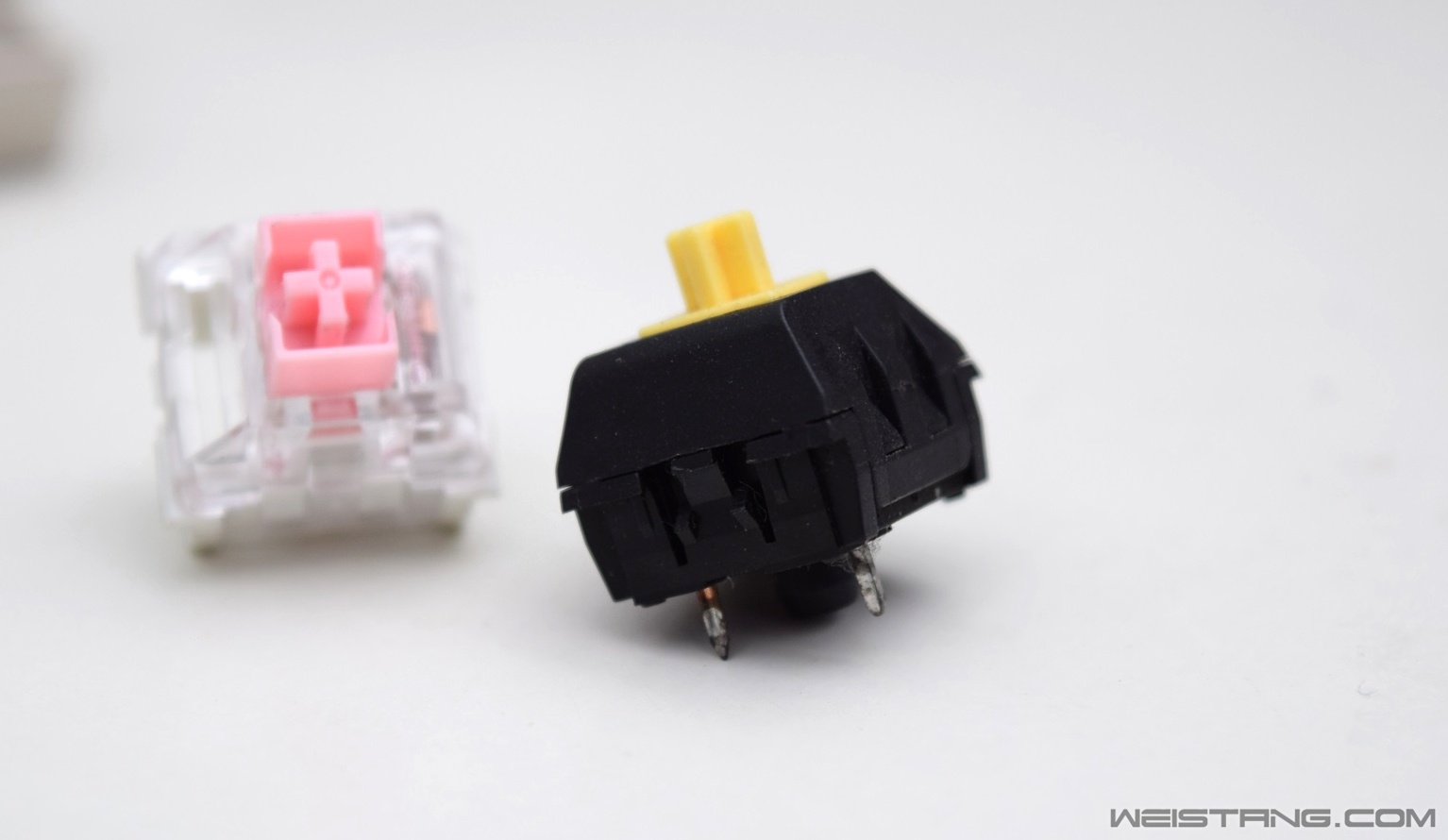

=在家找了半天,只找到这么一个不知道啥时候的轴体,将就看看吧。



=两个轴体的拆解,静电容与传统机械没有太大的区别。

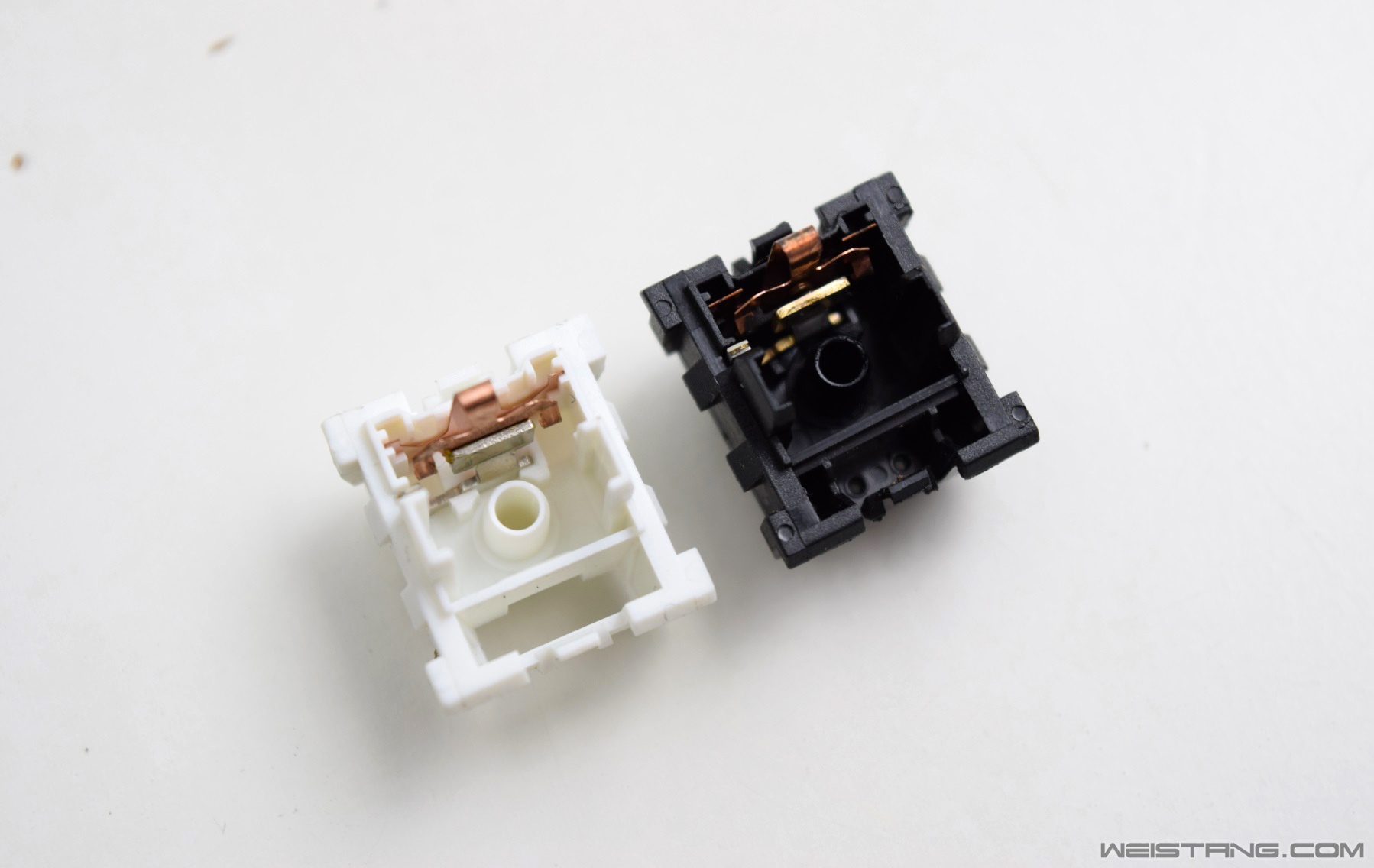

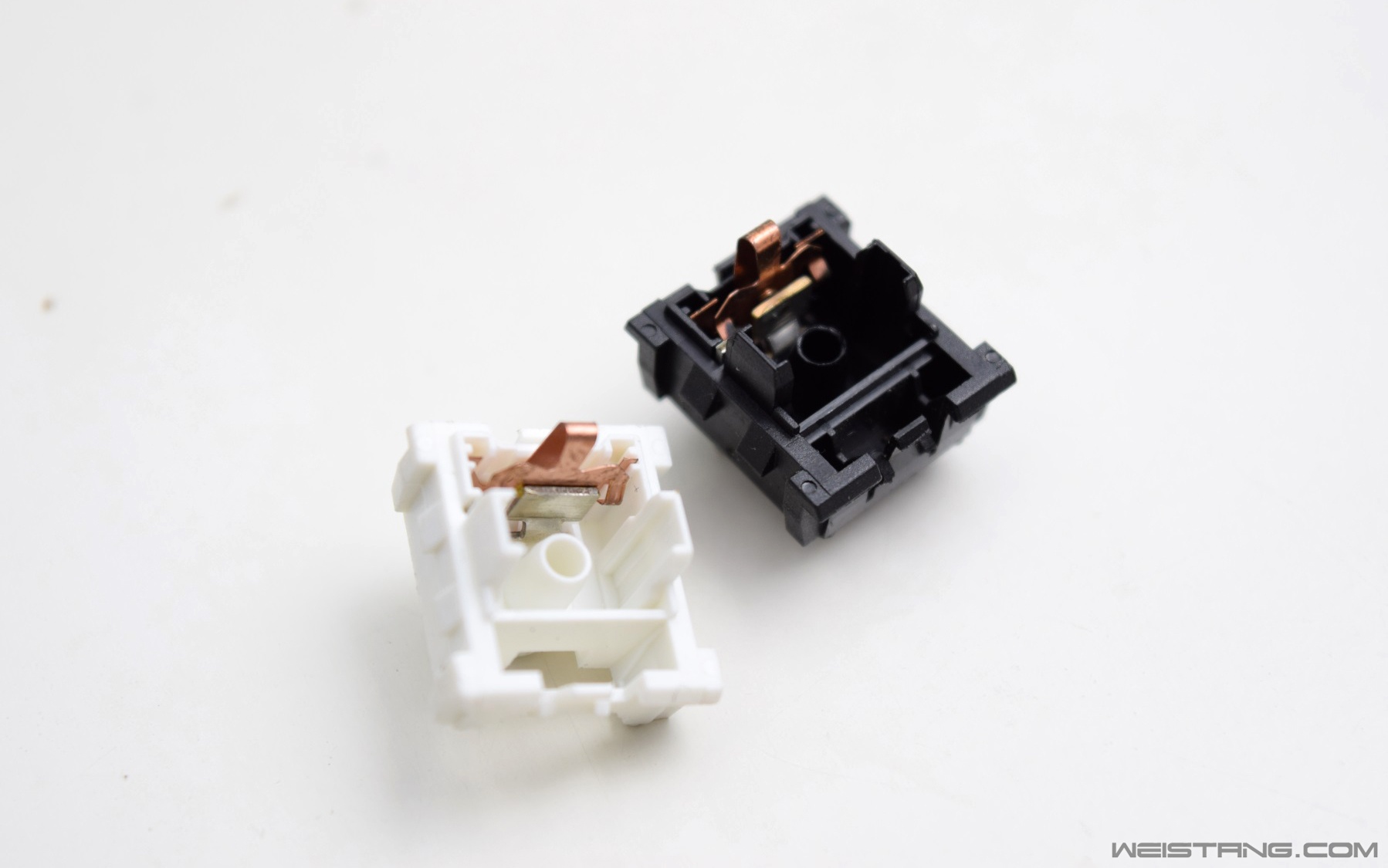

=再来看看内部,貌似也是一模一样。

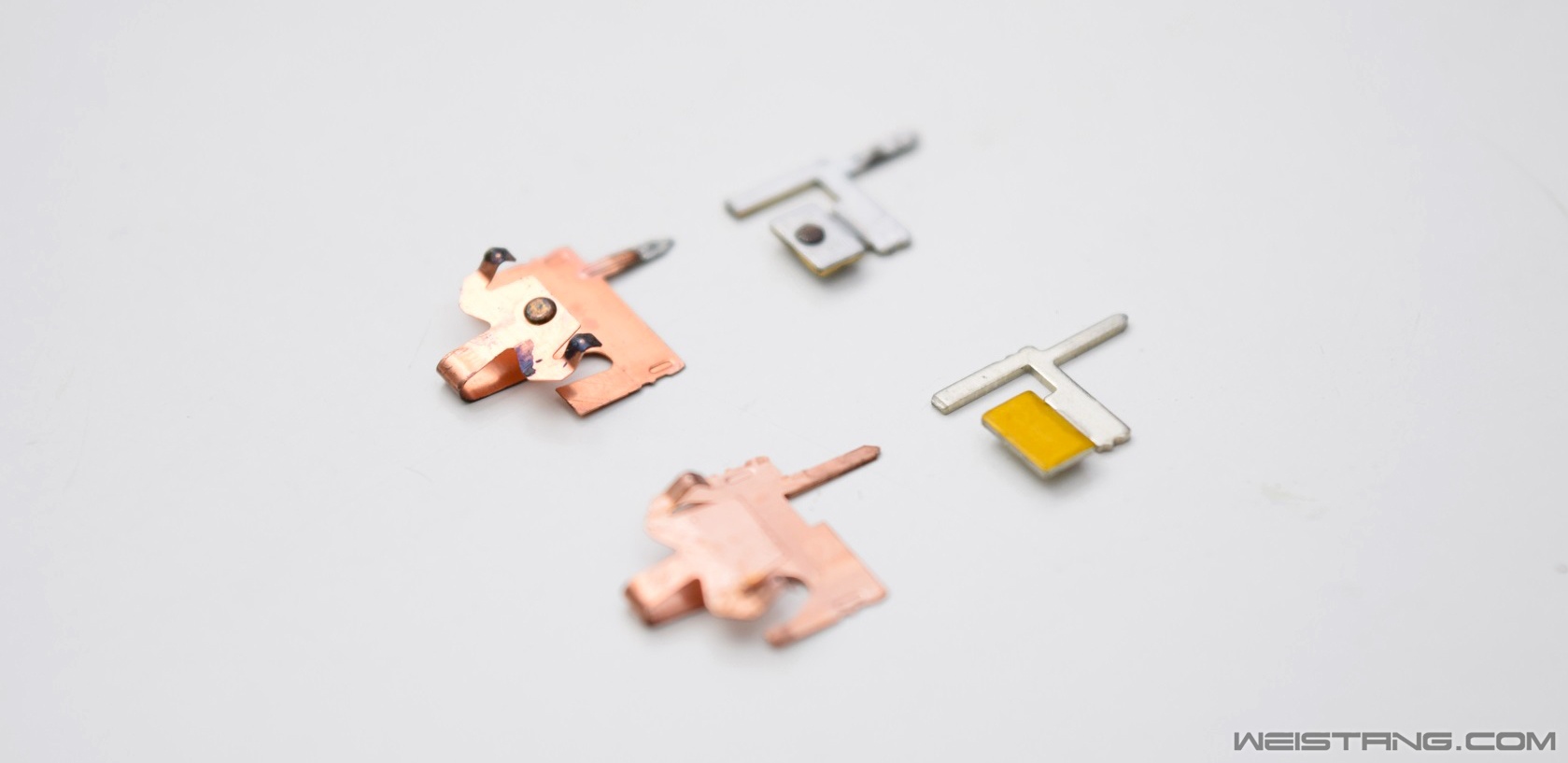

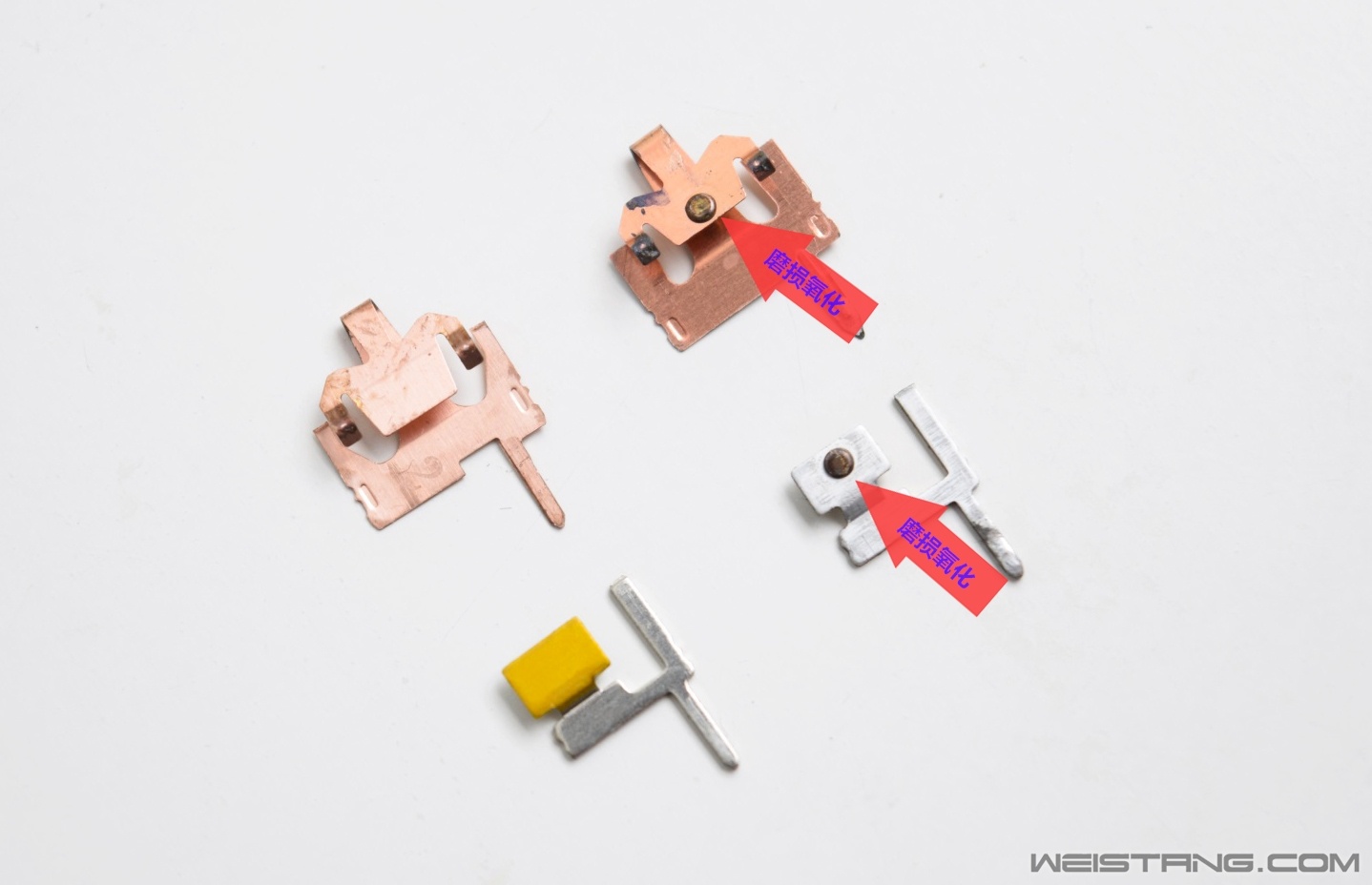

=真正的玄机就在这里
=这也就真正的诠释了我那句,‘机械轴结构,静电容原理’



=好了,抽丝剥茧终于到了最重要的部分。
=通俗易懂的就是将机械轴的触发结构换成没有金属触点的静电容。
=通过两块电容片的距离远近产生的电容变化来实现导通触发(所以静电容键盘也是不需要按到底就能触发),具体的计算还是靠PCB上的主控。这样看来,键盘的主控肯定是与传统机械不一样,PCB板的走线也可能是不一样。
=静电容轴则是一个机械轴与静电容的杂糅,融合了两者的部分优点,当然也有缺点。来个总结吧。
  目前静电容轴的遗憾与不足
1 只是静电容触发原理,传统静电容的特色手感没能继承,更多的是向机械轴靠拢。(说是简单,但对于有着极高信仰的静电容来说,其最具标志性的火山口,硅胶碗没有了,手感也变得更加机械式,影响还是挺大的。)
=只想出这个,不过影响应该挺大的。同时欢迎各位在下面提出更多意见与指正。我也非常希望能够听到A大这些专业人士的点评与指正。
目前静电容轴的优势
1 静电容无金属触点,长久的使用寿命。
2 静电容自带的1mS急速响应,急速的按键反馈速度,也是目前游戏键盘的一个宣传点。依靠精准的电容值变化实现通断判断,这个是静电容键盘自带的属性。
3 控制成本,价格肯定没有静电容那样的恐怖,这个必须的。
4 避免静电容的硅胶老损,弹力衰减等问题。没办法,毕竟是橡胶,即使是上好硅胶料也不能避免。轴体式设计虽然以后还是会有卡涩  不顺畅  臭轴  等问题,不过能够通过更换相应轴体来解决。
=当然你也可以将它作为一款更加高级的机械轴体来看待,毕竟机械轴里面有的东西它都一个没落下。只是通过静电容的原理弥补了机械轴体的一些不足。目前的体验时间有限,相关知识还有所欠缺。还有更多的方面没有了解透彻,例如今后能否调整触发键程,还有能否通过感知容值大小实现‘油门效果’(感知下按程度)。还有PCB上的主控芯片与控制原理。
=整体来看,将静电容结构整合到机械轴中,并且兼顾手感与品质。目前还不知道这键盘的具体售价,不管怎样,这种创新与突破传统的精神还是值得肯定的。
=我希望的是能够还原出静电容的手感,今后应该是有更多手感的轴体推出。

评分

1

查看全部评分

发表于 2018-1-4 18:14 | 显示全部楼层
只是看看
发表于 2018-1-4 18:43 | 显示全部楼层
知识贴
发表于 2018-1-4 19:59 | 显示全部楼层
高级机械手感键盘,这算是“真·机械键盘”还是“真·静电容键盘”呢?O(∩_∩)O哈哈~

点评

机械轴的外观与结构,静电容的触发原理  详情 回复 发表于 2018-1-9 19:22
发表于 2018-1-5 01:15 | 显示全部楼层
静电容按键触发原理除了轴的两个极片实现方式手段以外,静电容感应电路的精度也很重要,这就涉及到实现每个按键对应极片距离变化的精度,这些如果不能量化的话,很难撼动这个市场

 楼主| 发表于 2018-1-9 19:22 来自手机 | 显示全部楼层
hider2015 发表于 2018-1-4 19:59
高级机械手感键盘,这算是“真·机械键盘”还是“真·静电容键盘”呢?O(∩_∩)O哈哈~

机械轴的外观与结构,静电容的触发原理
发表于 2018-1-11 19:59 | 显示全部楼层
静电容的结构 与普通轴好像没太多差别
发表于 2018-1-12 00:13 | 显示全部楼层
了解了
发表于 2018-1-12 12:11 | 显示全部楼层
可以啊   论坛里面好久没有看到这种技术贴了
发表于 2018-1-19 12:01 | 显示全部楼层
静电容无金属触点,长久的使用寿命。


弹片形变会比机械键盘更直接影响触发稳定性
