[评测] 【外设堂—评测室】3Dconnexion CadMouse 无线版鼠标评测(+4节操)

  [复制链接]
发表于 2018-1-25 01:14 | 显示全部楼层 |阅读模式
包装
  3Dconnexion这个品牌可能不少同学会比较陌生,现在这是一家属于罗技旗下的独立子品牌,专注为从事CAD,3D动画等数字化设计的设计师提供相关控制设备的品牌,最有代表的产品就是3D鼠标产品,比如旗舰的SpaceMouse Enterprise左手3D鼠标,还有CadMouse。所以在评测中也专门找了从事CAD相关设计工作的朋友来参与,并且也对这些产品给予了极高的评价,特别是本文的这款CadMouse Wireless鼠标,同时我也会从一个折腾过很多办公鼠标的外设爱好者的角度来看一下这款产品。 3Dconnexion这个代表了专业3D和CAD设计的品牌,同时拥有罗技的产品技术与制造资源,这样的专注生产力工具的产品值得一看。

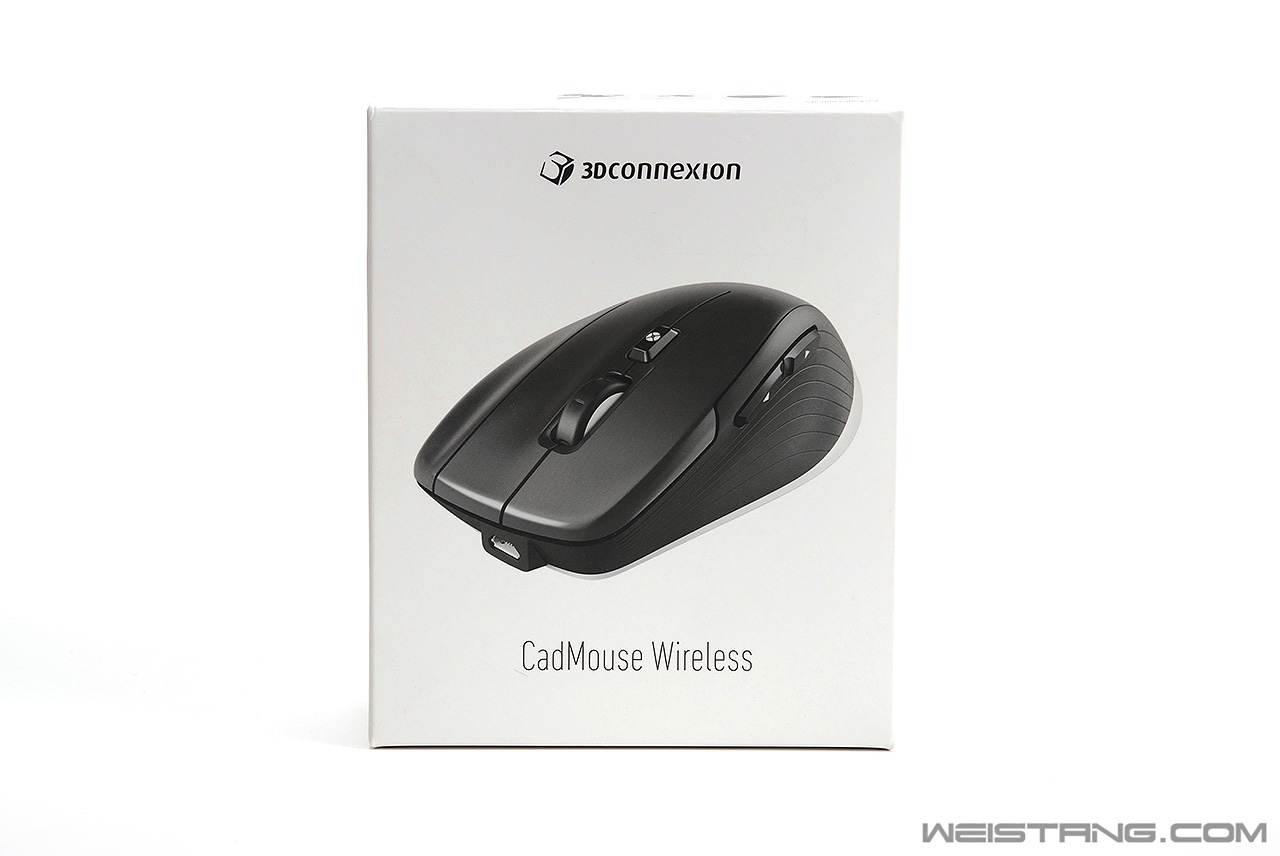

3Dconnexion CadMouse Wireless 无线鼠标包装




包装


  专注生产力工具的鼠标在一些设计上明显不同于一般的办公鼠标,许多方面的设计会对某些特殊应用领域或者行业软件有特殊的优化。包装方面相当简约,黑白搭配的包装视觉上完全没有一点花哨的元素。

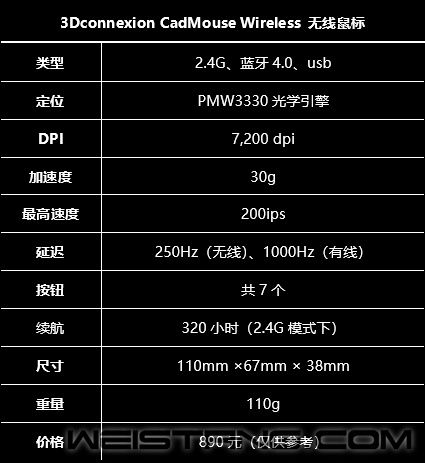

参数表


  另外一个有意思的地方就是3Dconnexion的这只鼠标打破了ROG Pugio开创的最贵采用PMW3330引擎鼠标的记录,零售价为890元,当然除了相同的引擎以外其余这两款产品没有可比性。CadMouse无线版鼠标采用了PMW3330光学引擎,这是一款游戏引擎,最高dpi为7,200,支持三种模式连接,2.4G无线与蓝牙4.0以及usb有线连接,2.4G下最长续航可达320个小时,尺寸也是标准的便携小号鼠的水平,支持Windows与MacOS系统,拥有两年质保的CadMouse无线版鼠标售价为890元。




整体

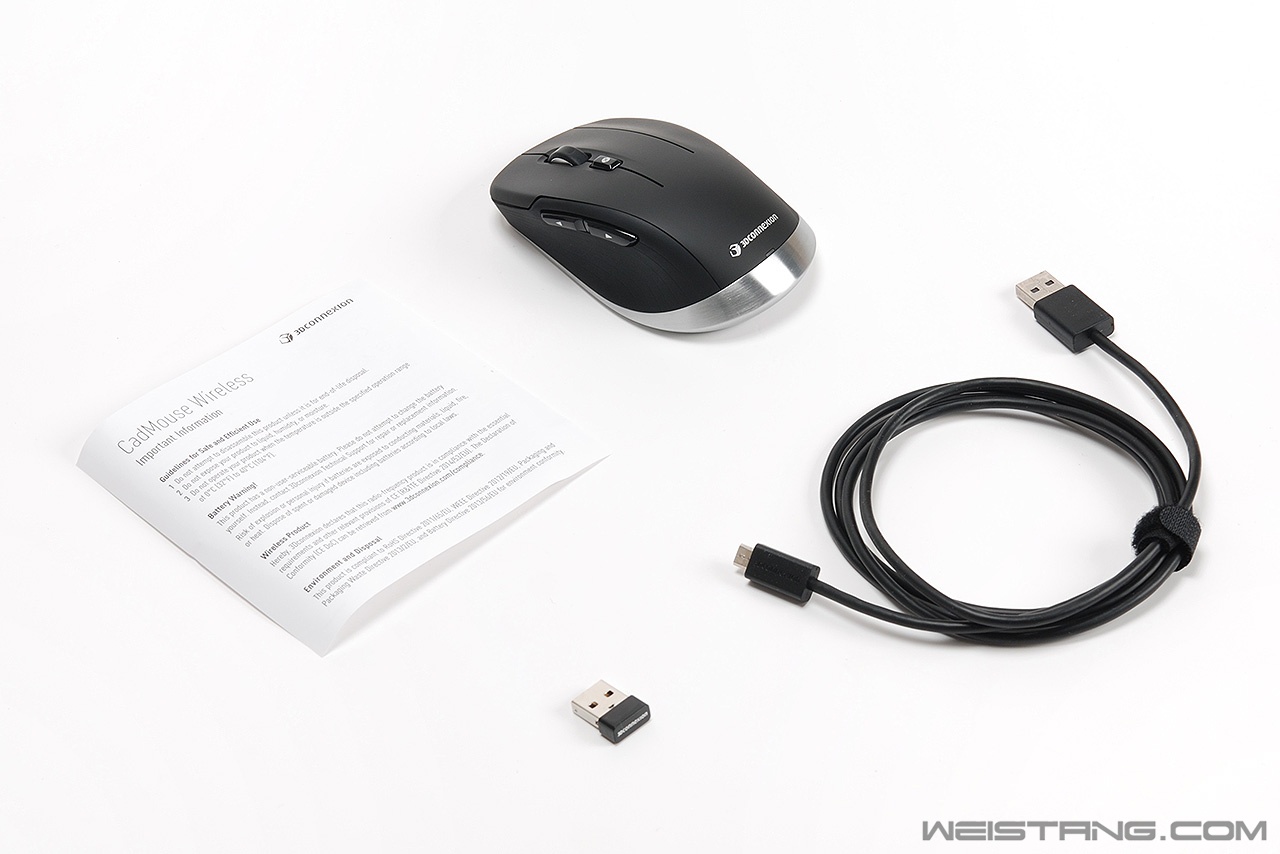

附件一览


  附件一条micro usb接口的数据线,当然充电也是用这条线,接头较大同时线比较硬,用户也可以去另行购买一条轻便比较细的micro usb线材作为有线模式的数据线,一个2.4G的无线接收器,一张说明书。上图中还少了一个硬壳的鼠标收纳包,方便用户便携。



CadMouse Wireless 鼠标

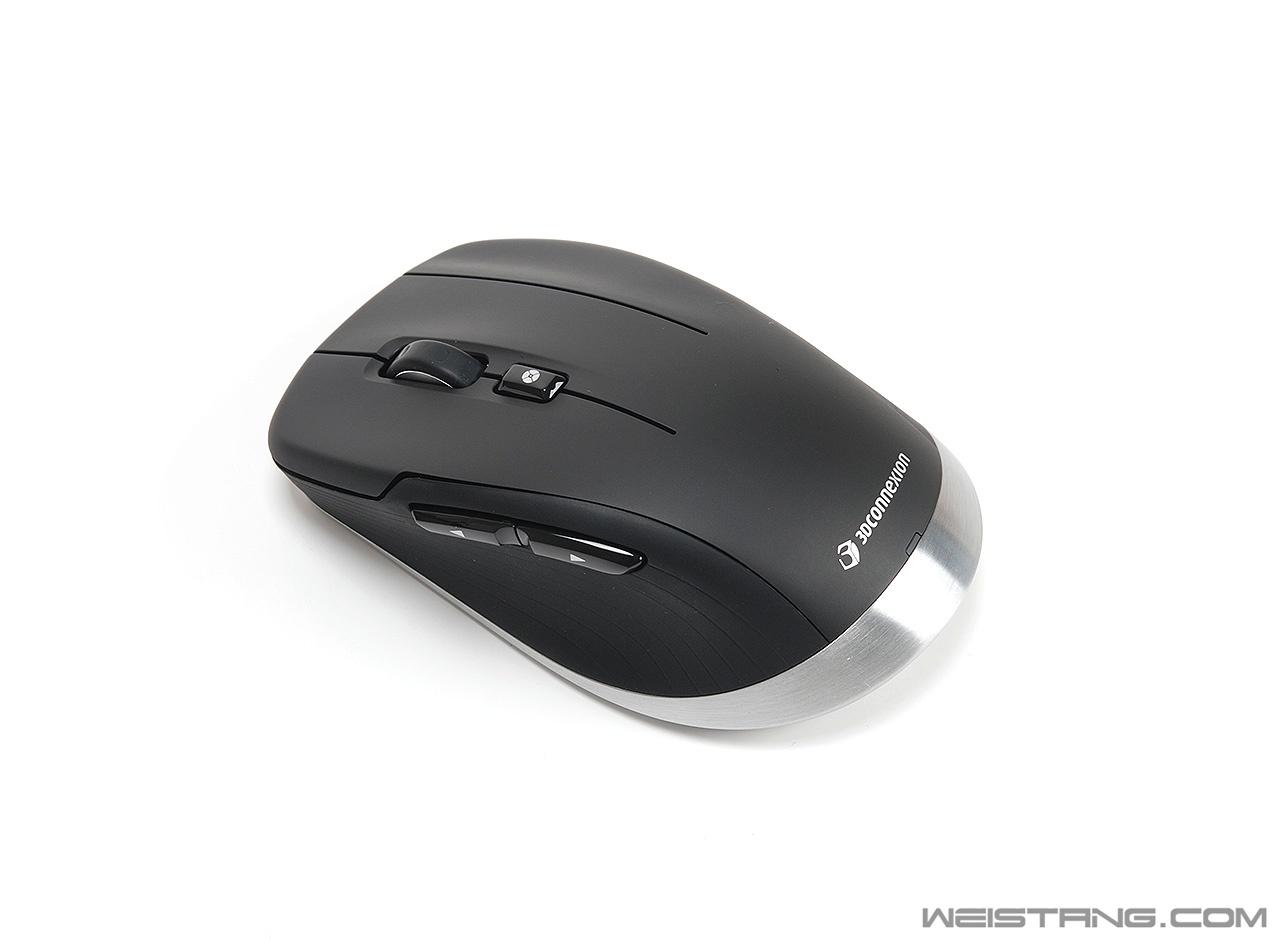

整体



整体

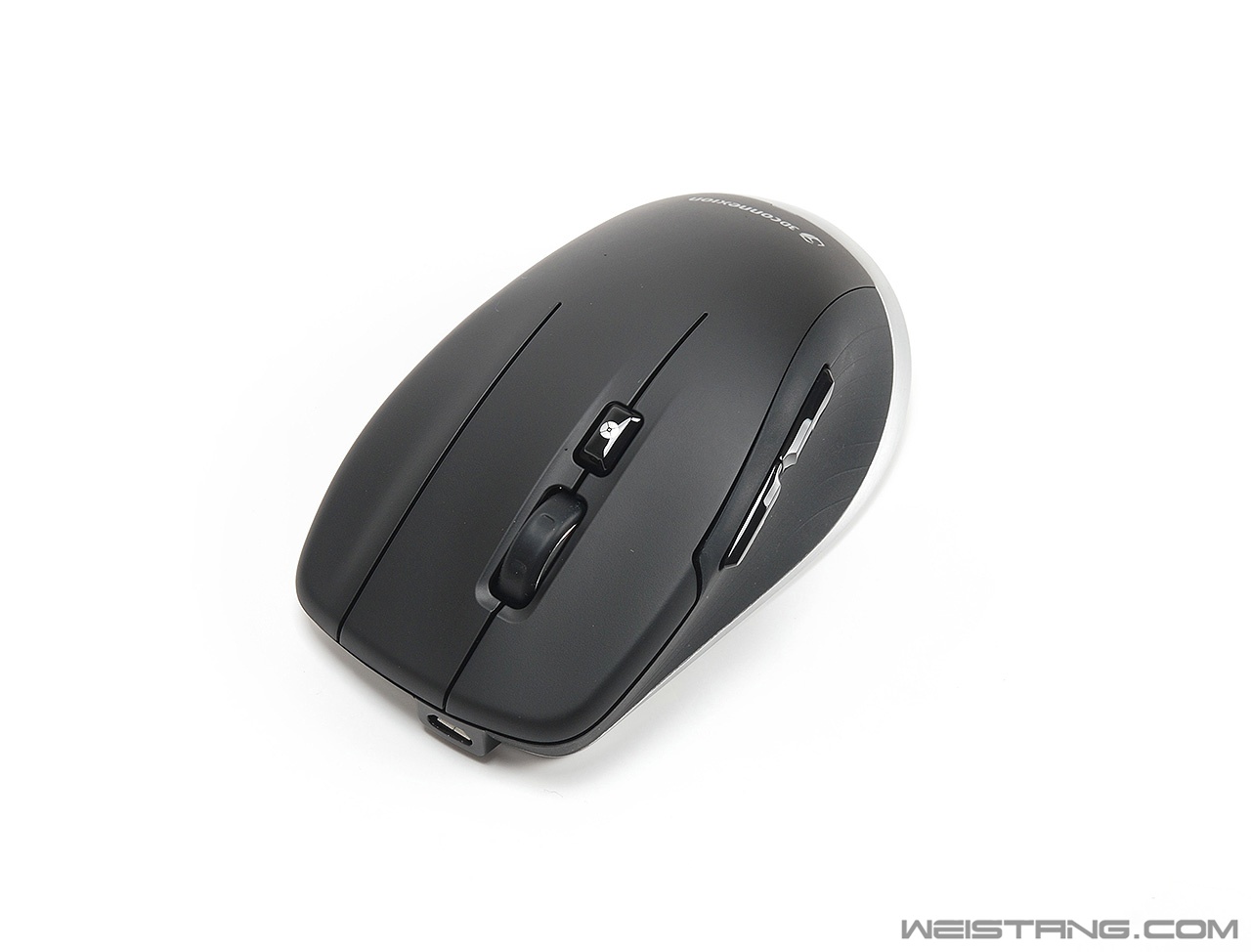

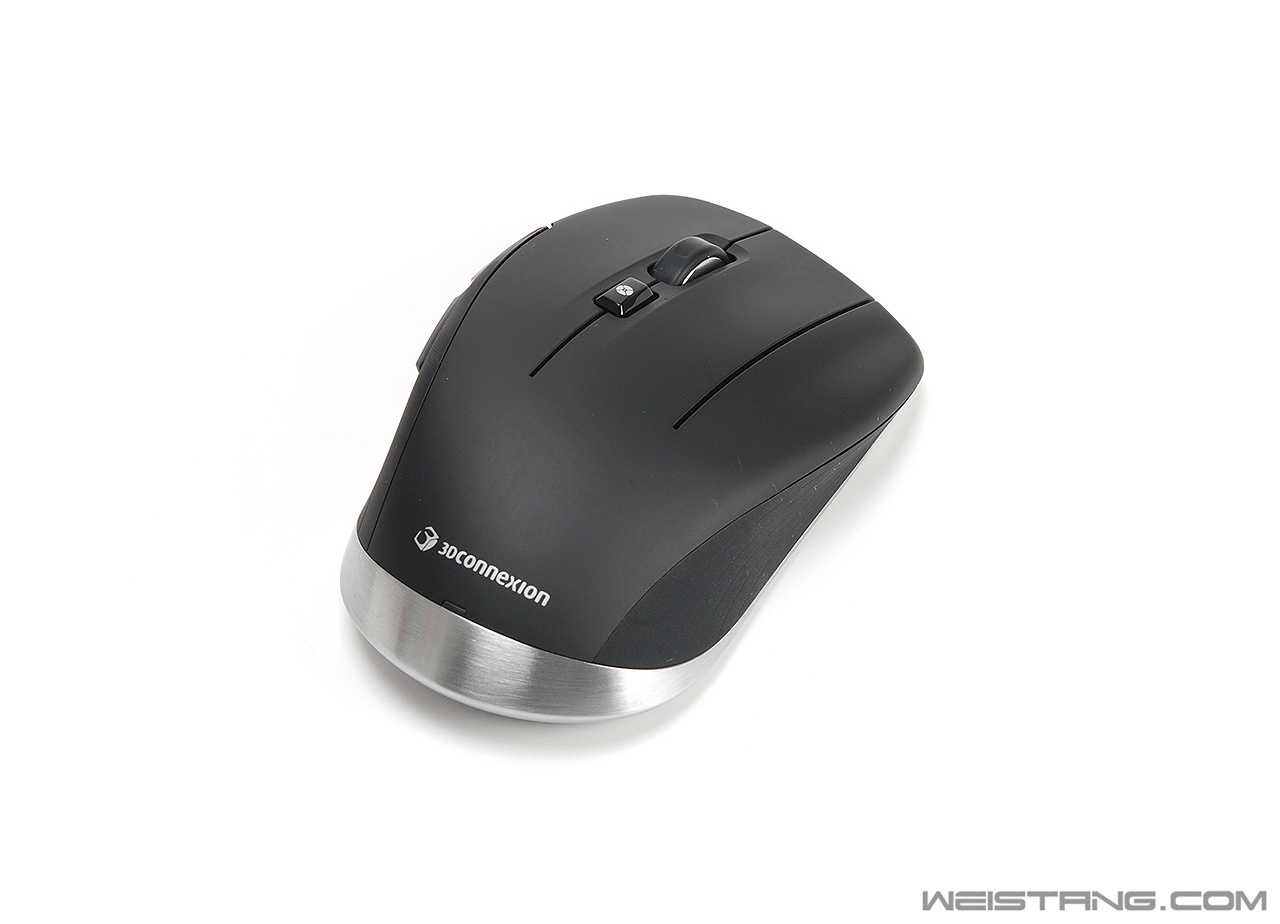

  3Dconnexion CadMouse无线版是一款右手型的人体工程学鼠标,整体尺寸跟罗技的MX Anywhere 2s类似,但是略宽,特别是鼠标前部,因为是三指趴握式设计的鼠标,所以这样设计很理解。


  这款鼠标从外到内在硬件细节方面有太多罗技顶级办公鼠标的元素,有些方面甚至做得更好,比如说上壳的表面处理,磨砂漆比罗技MX Master的磨砂化处理抗打油性更好,同时手感也非常优秀。两边侧裙用的是防滑胶跟当年的M950是同样材质处理,而且同样都不是注塑工艺。让我最喜欢的是底边一圈的金属拉丝电镀漆面,拉丝质感跟金属铝合金拉丝几乎可以乱真,我开始是真的没看出来,同时摸上去也是充满了金属的冰凉手感。

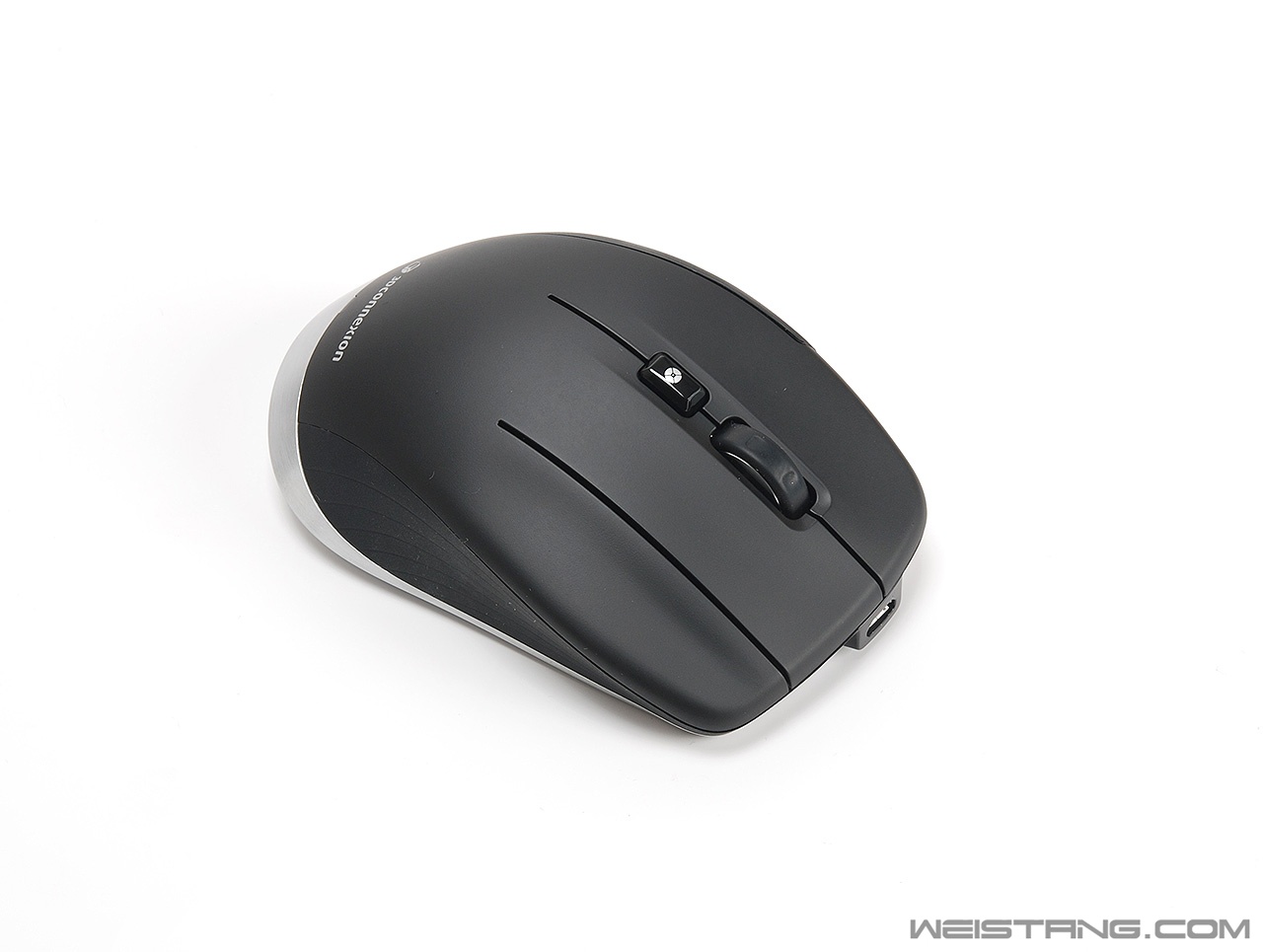

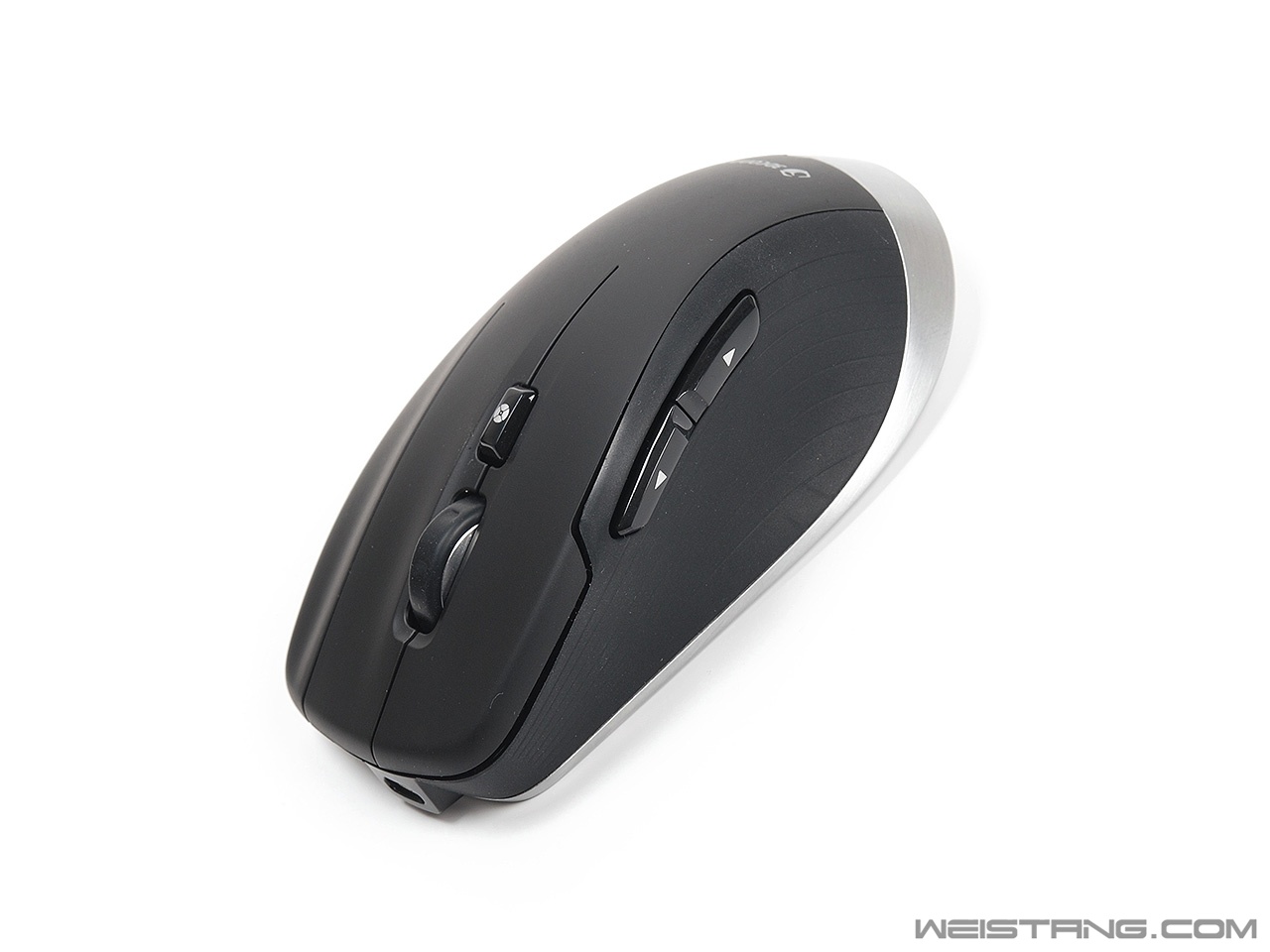

整体



整体

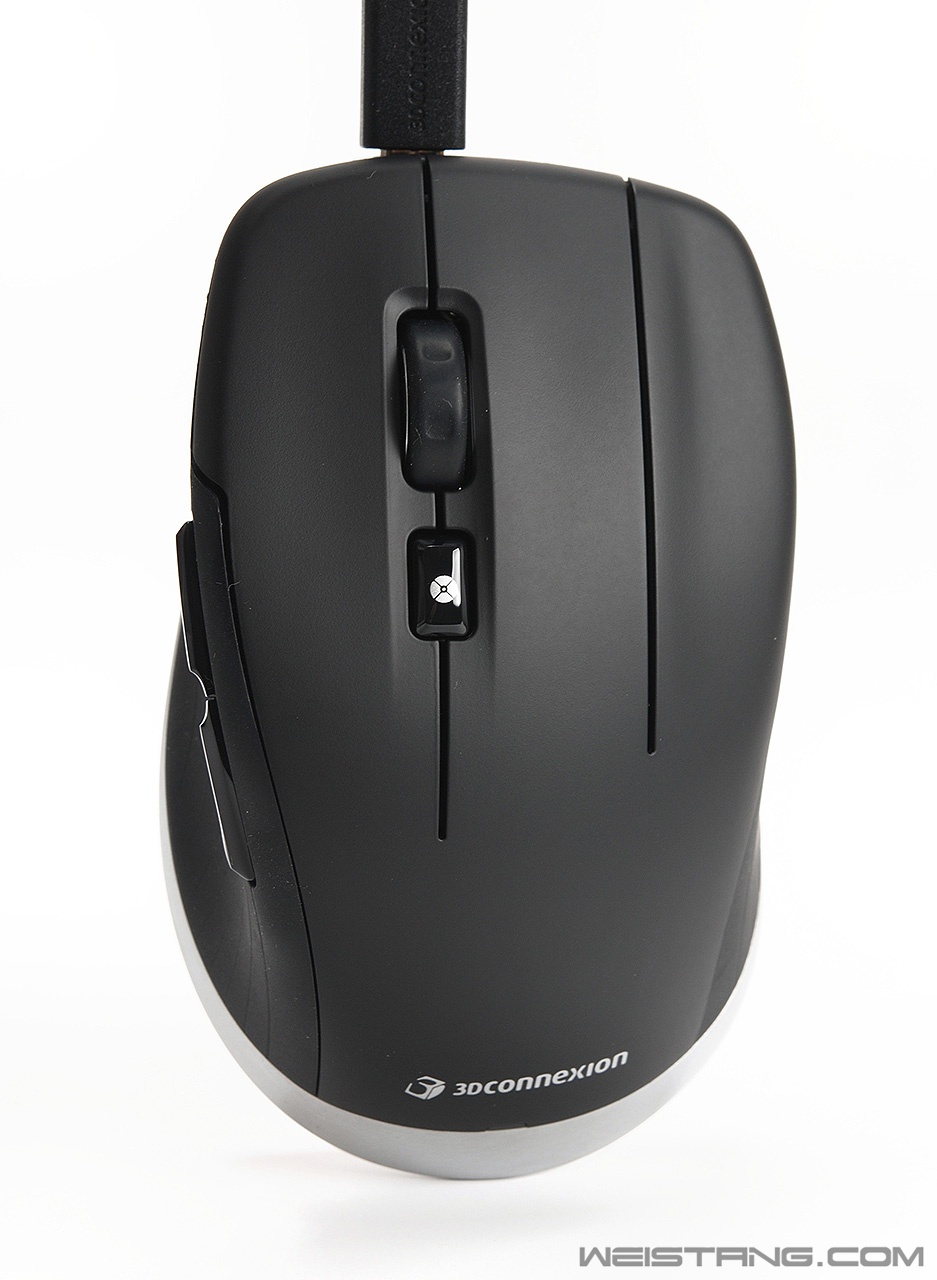

  三键设计对于CAD等行业应用软件来说非常实用,可以大幅度降低食指左键与中键的操作间隔,同时滚轮后部的手势按键可以随时激活快捷图形菜单,支持最多8个图形菜单,并且可以自定义功能,支持组合键宏定义。



中置光头

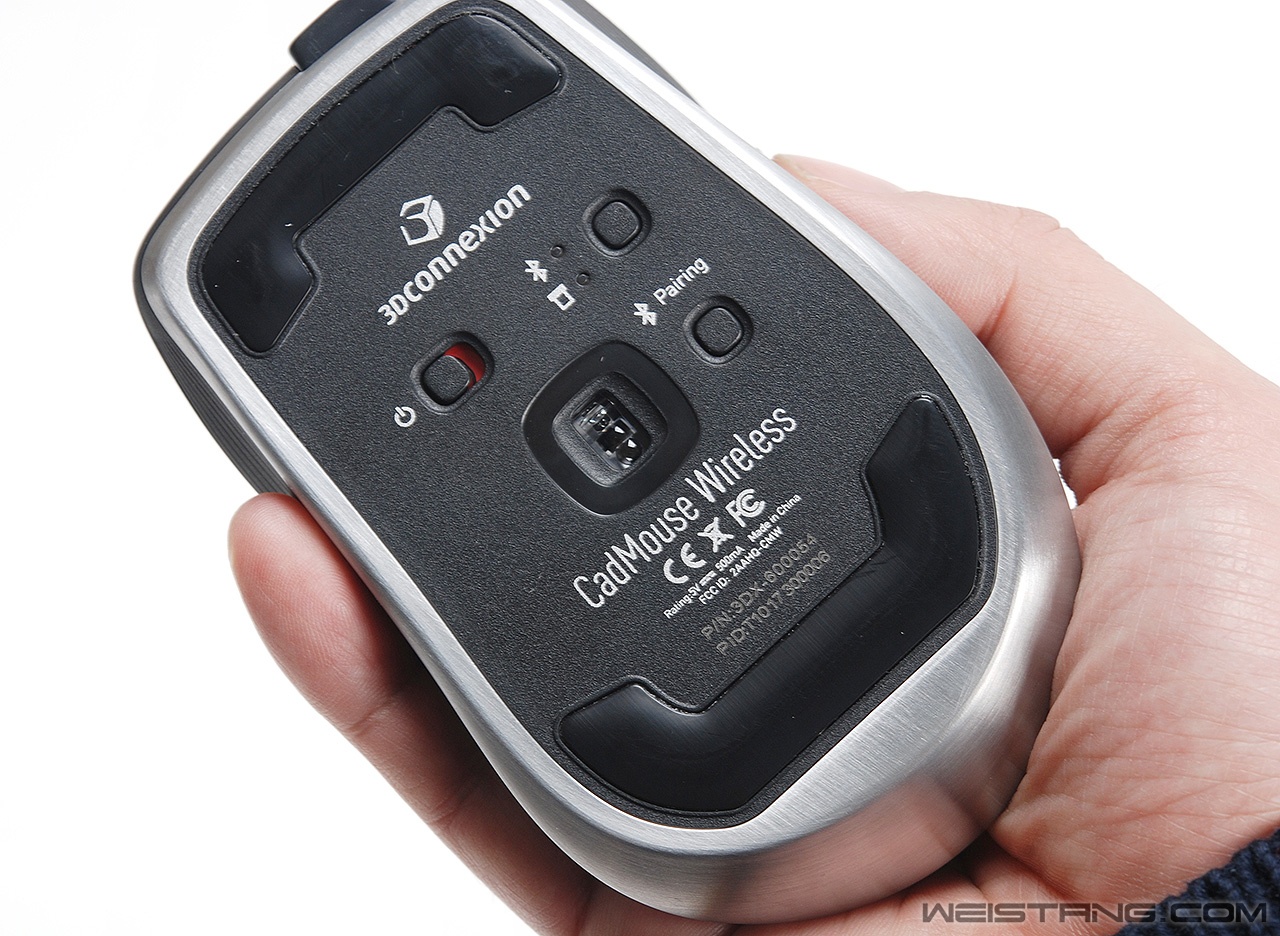

  底部有电源开关,蓝牙4.0以及2.4G切换按钮和蓝牙配对按钮。底壳是粗磨砂质感的塑料表面处理,底壳厚度和强度相当出色。

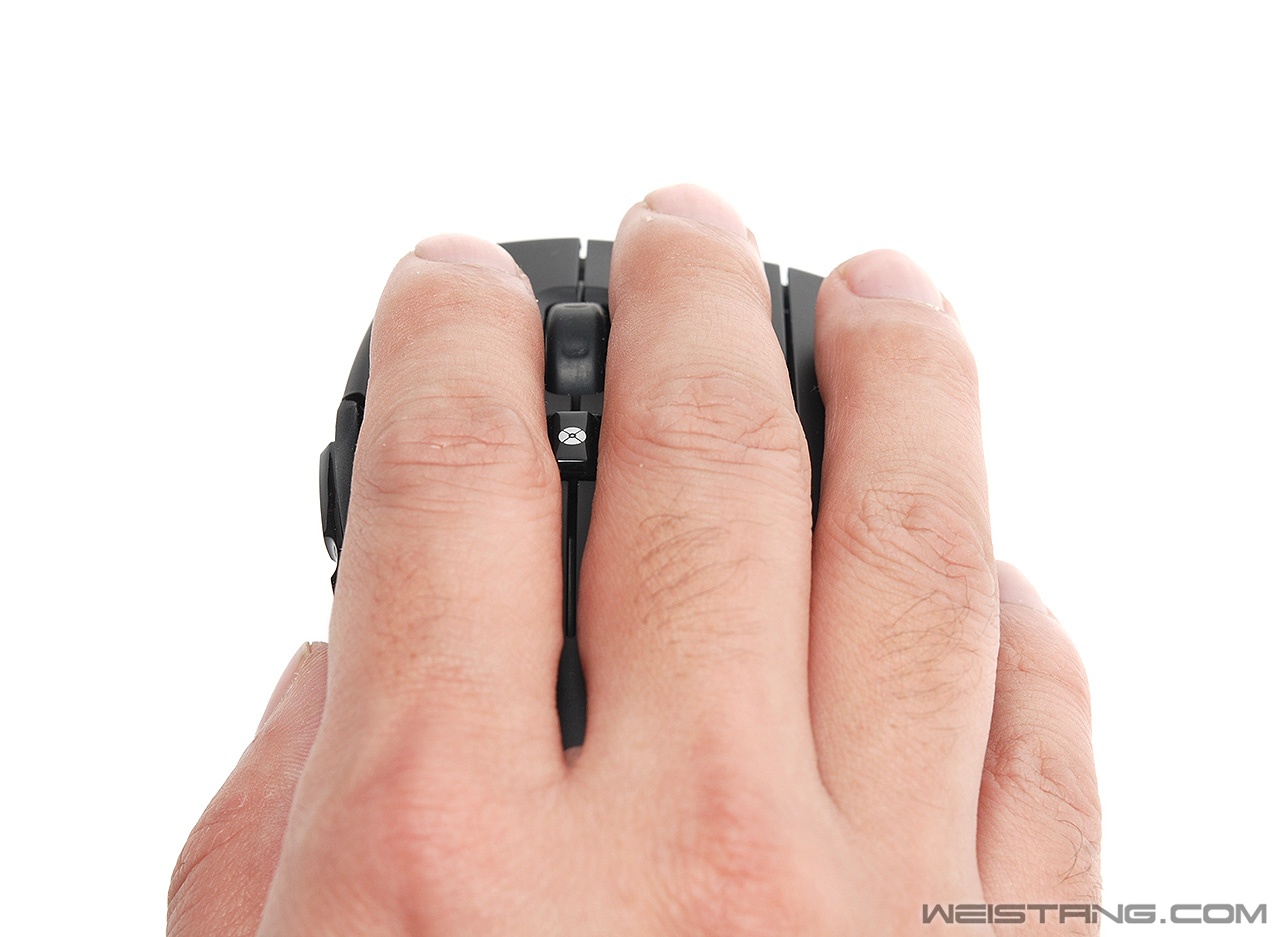

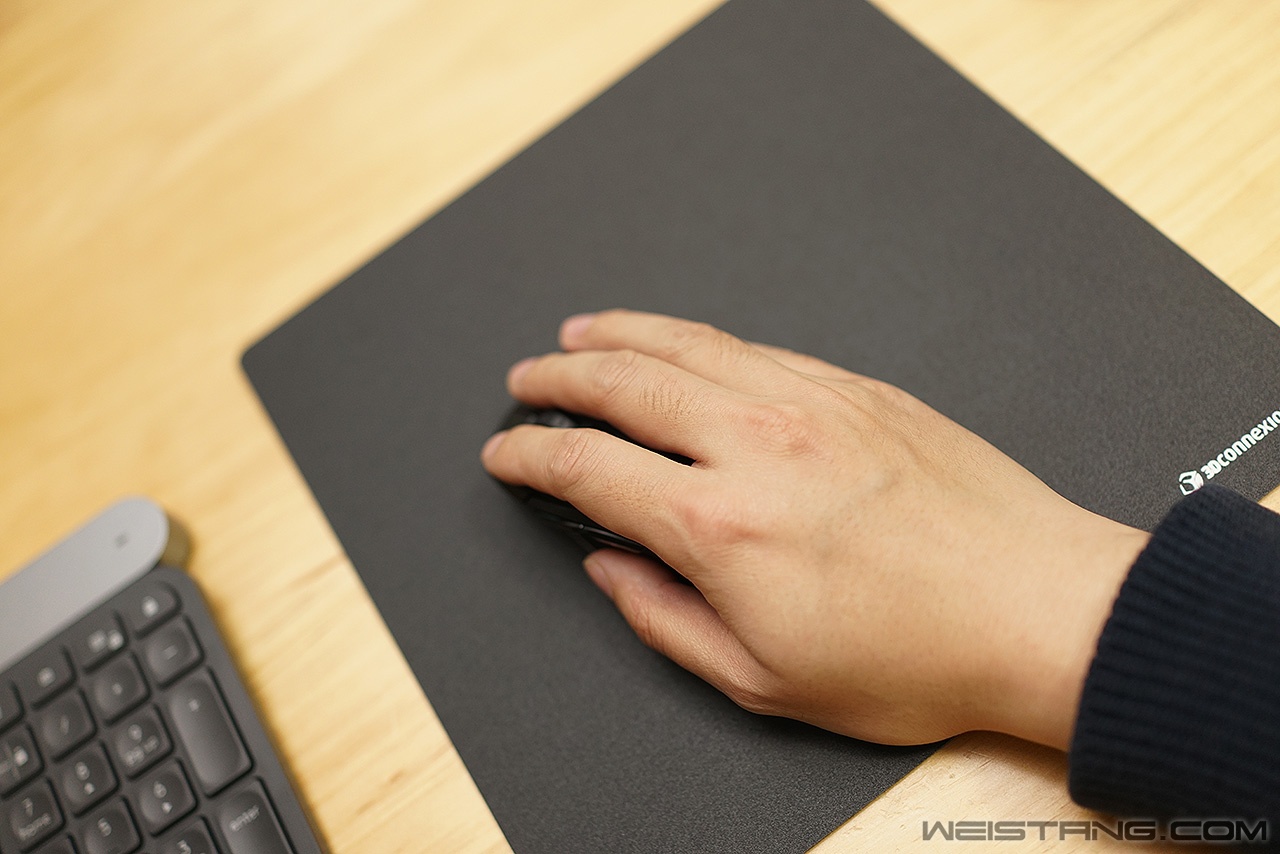

三指趴握式操作 这种操作对于习惯了抓握的同学会非常不适应

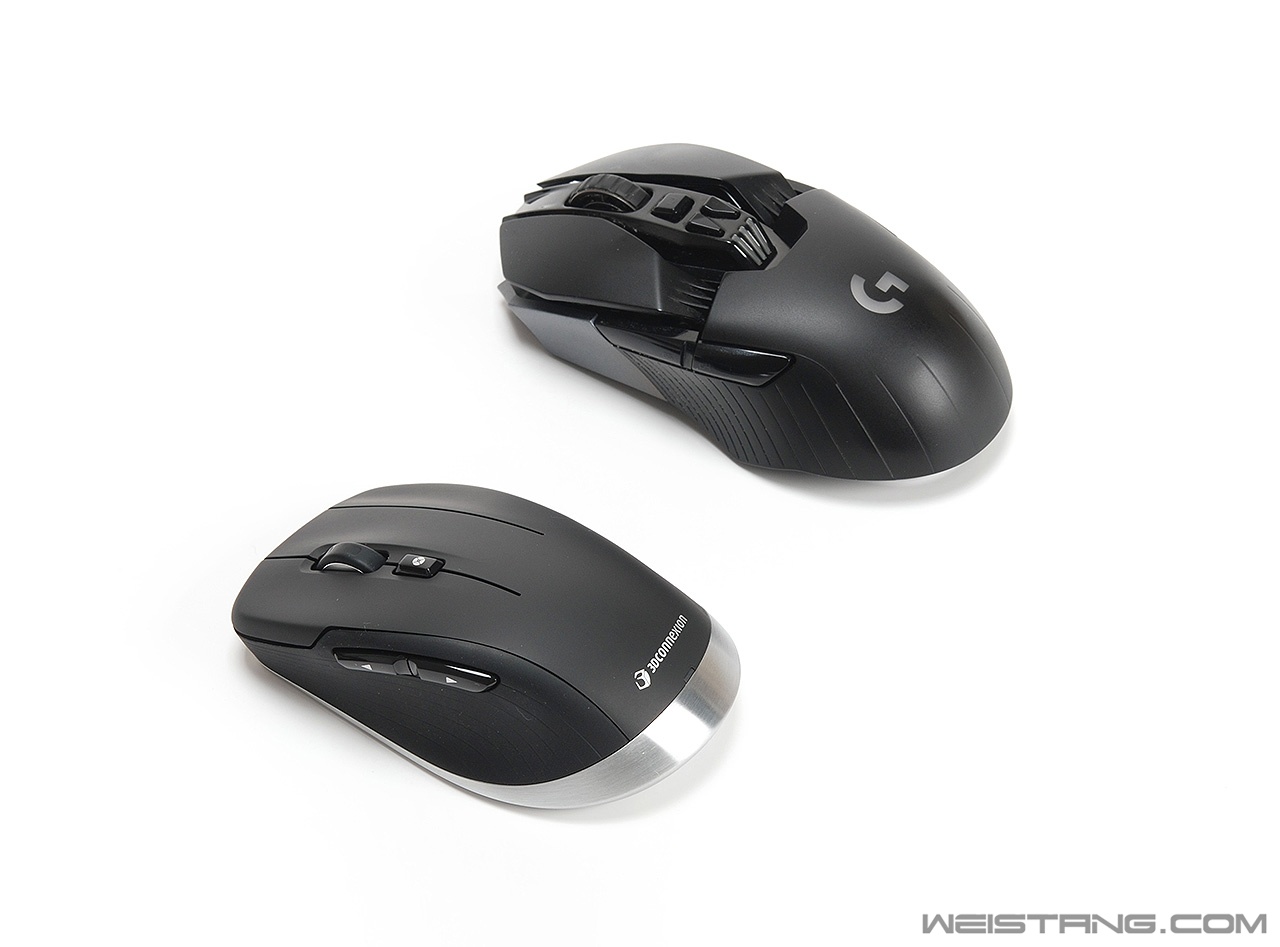

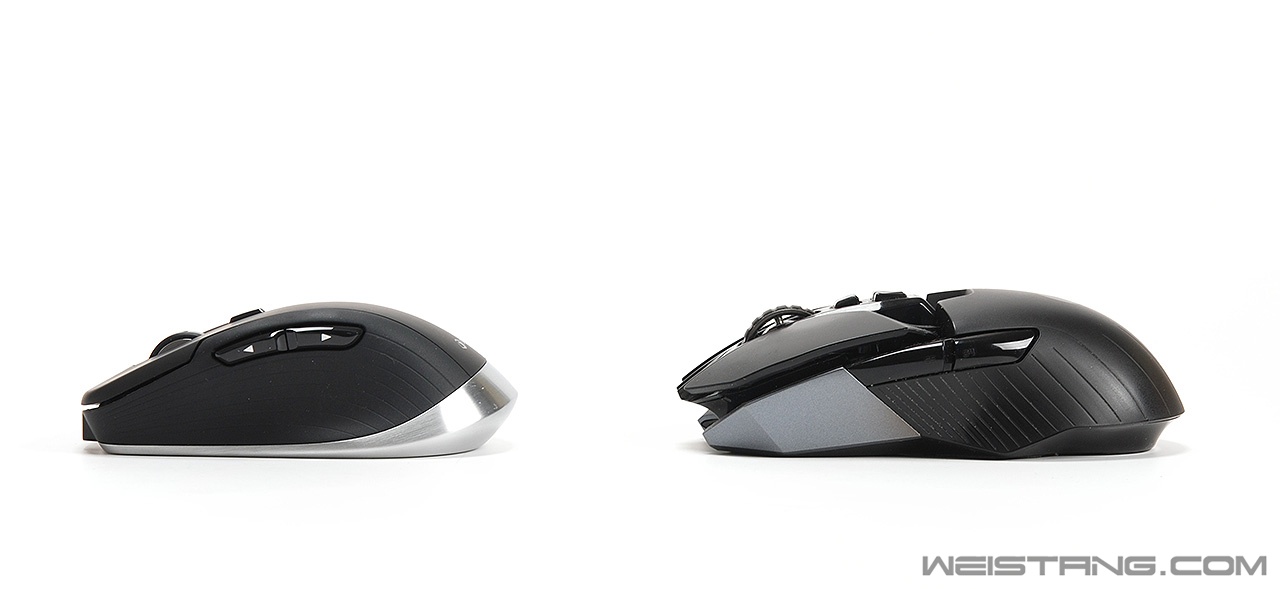

对比G900尺寸



对比G900尺寸

细节

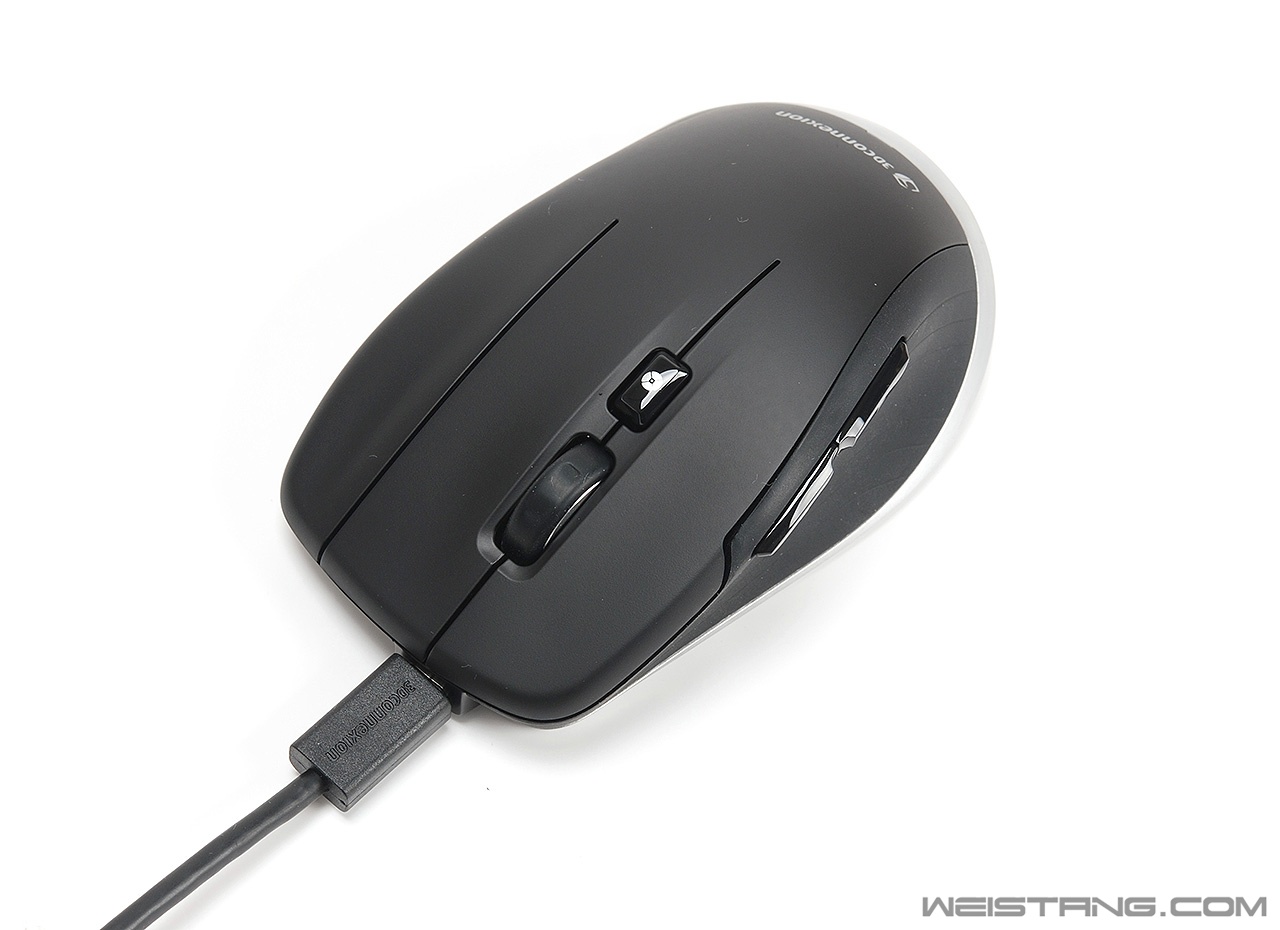

接线用会比较蛋疼 线头太粗了

  其实这个问题也暴露出罗技办公系列鼠标中一直对于线鼠分离设计的软肋。

左右按键都是覆盖鼠标侧裙的设计 侧键也有罗技标志性的“分隔”设计

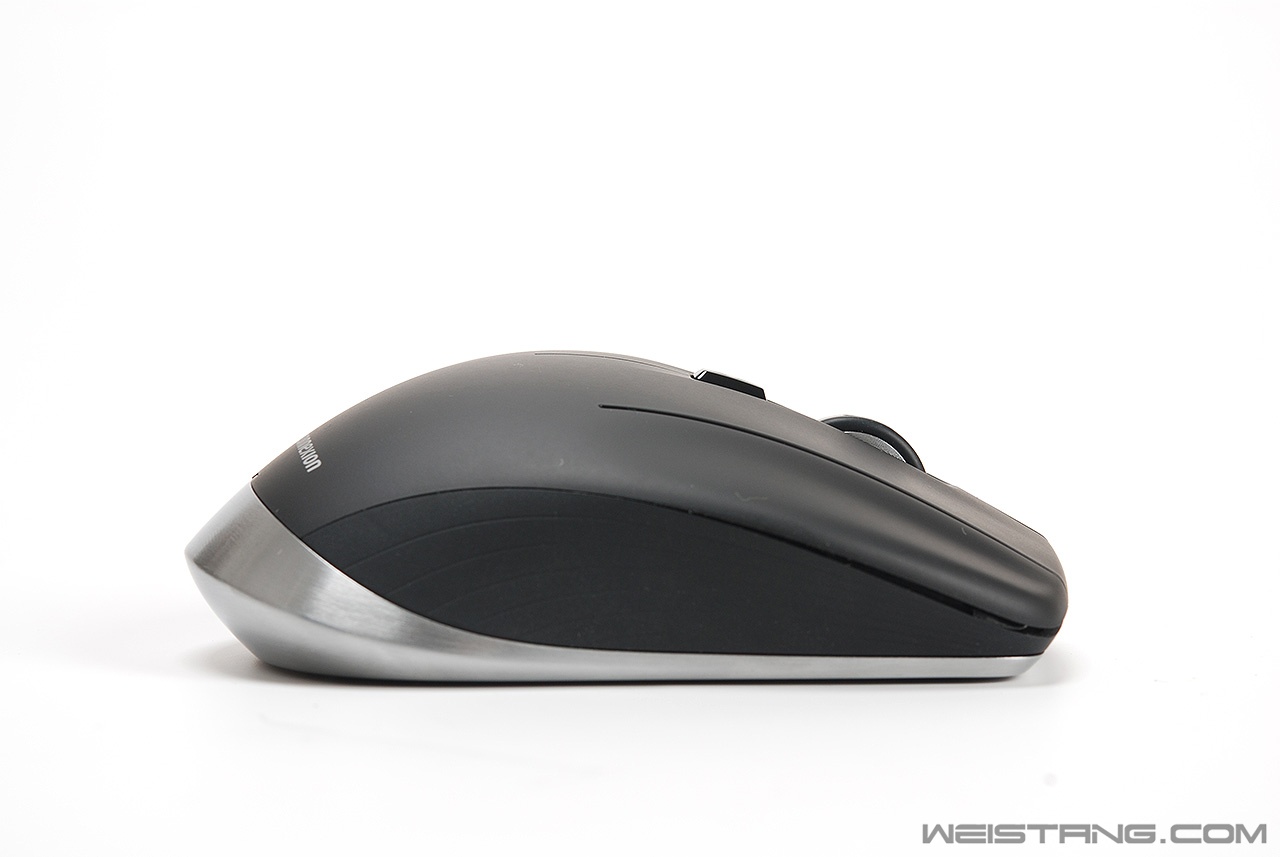

左侧裙特写 类肤胶比MX Master要细腻很多 防滑效果相当一般

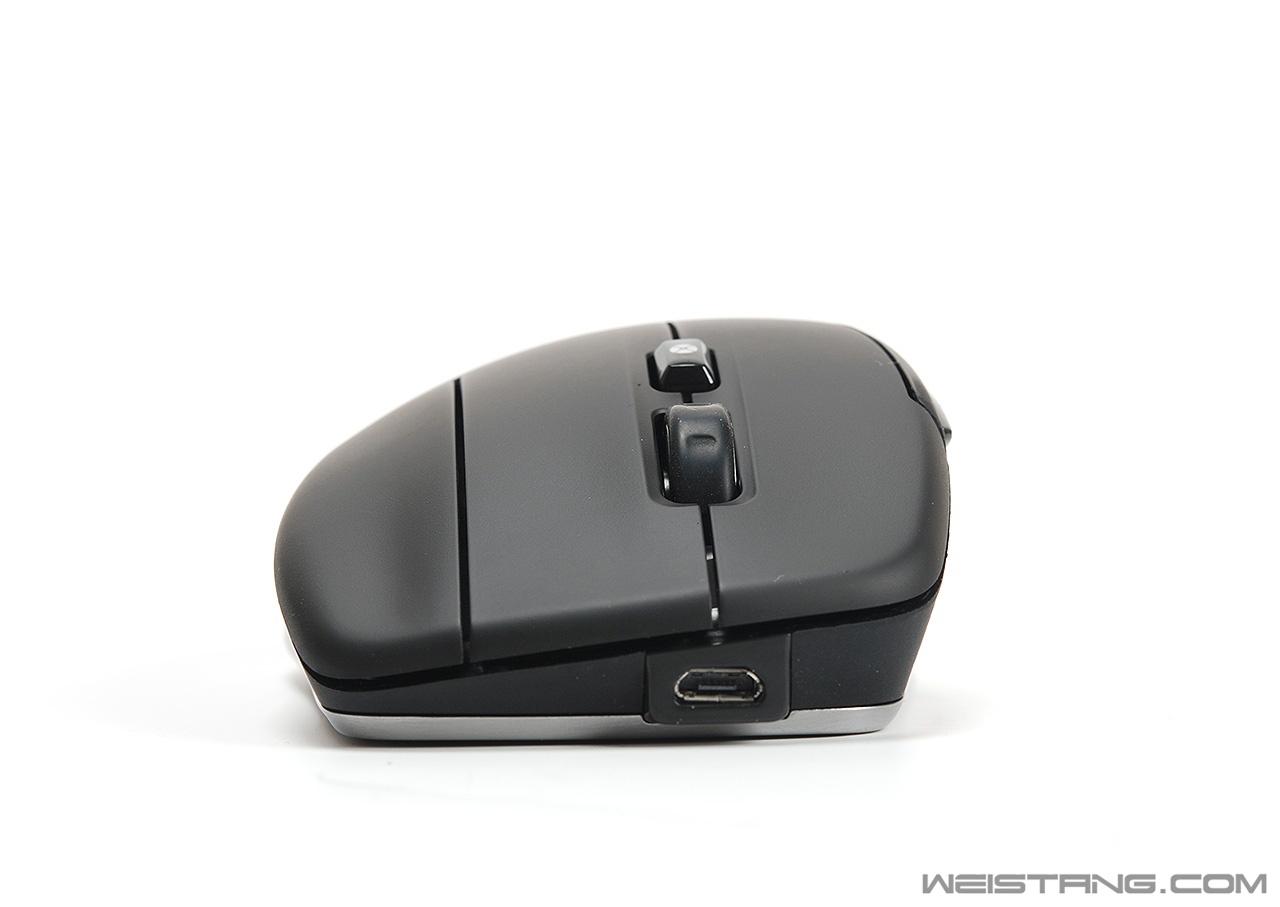

前部特写

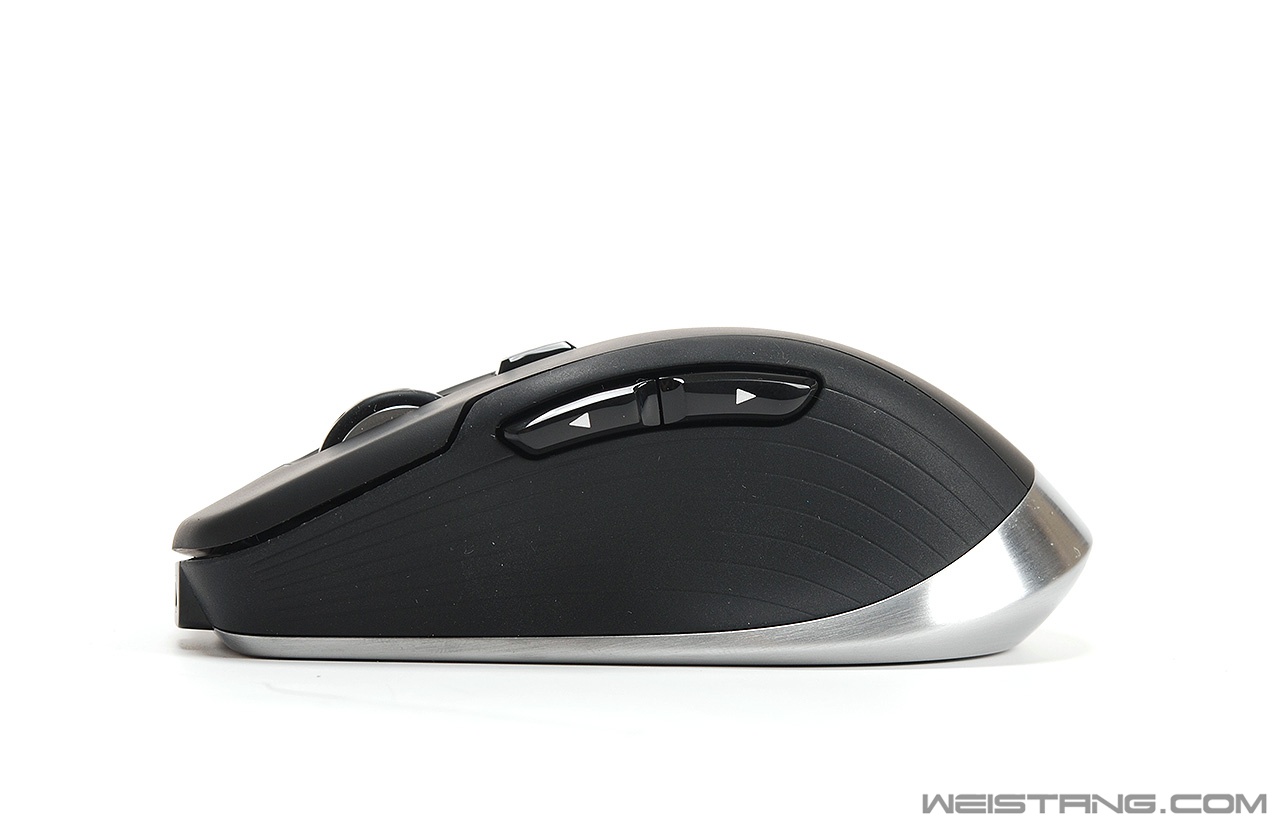

右侧裙特写

  110g的重量对于这么一只小鼠标来说算是重了,所以抓握式要利用拇指和小指的力量来把鼠标抬起来会有点不自在,即使强行两指抓握的方式也并不舒适。

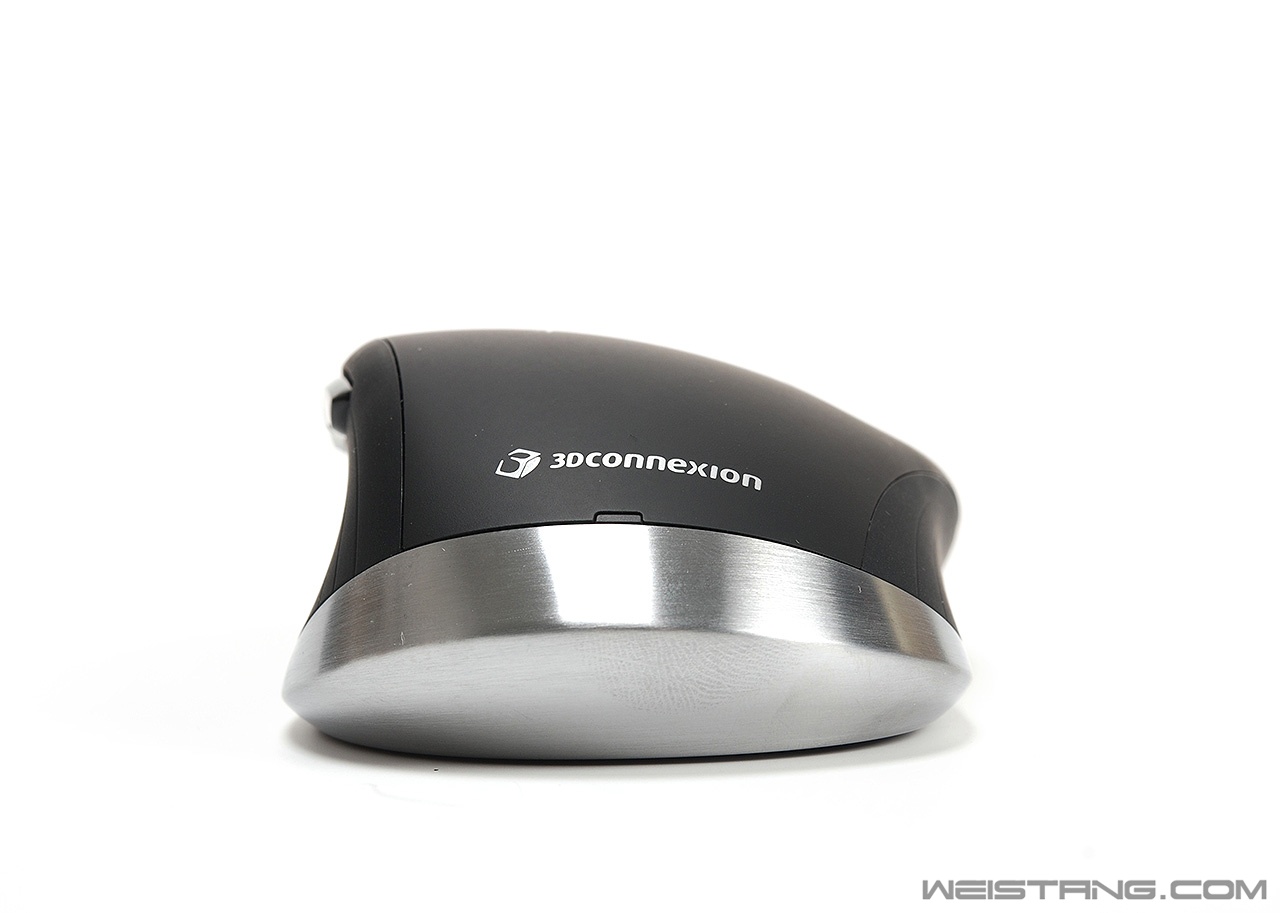

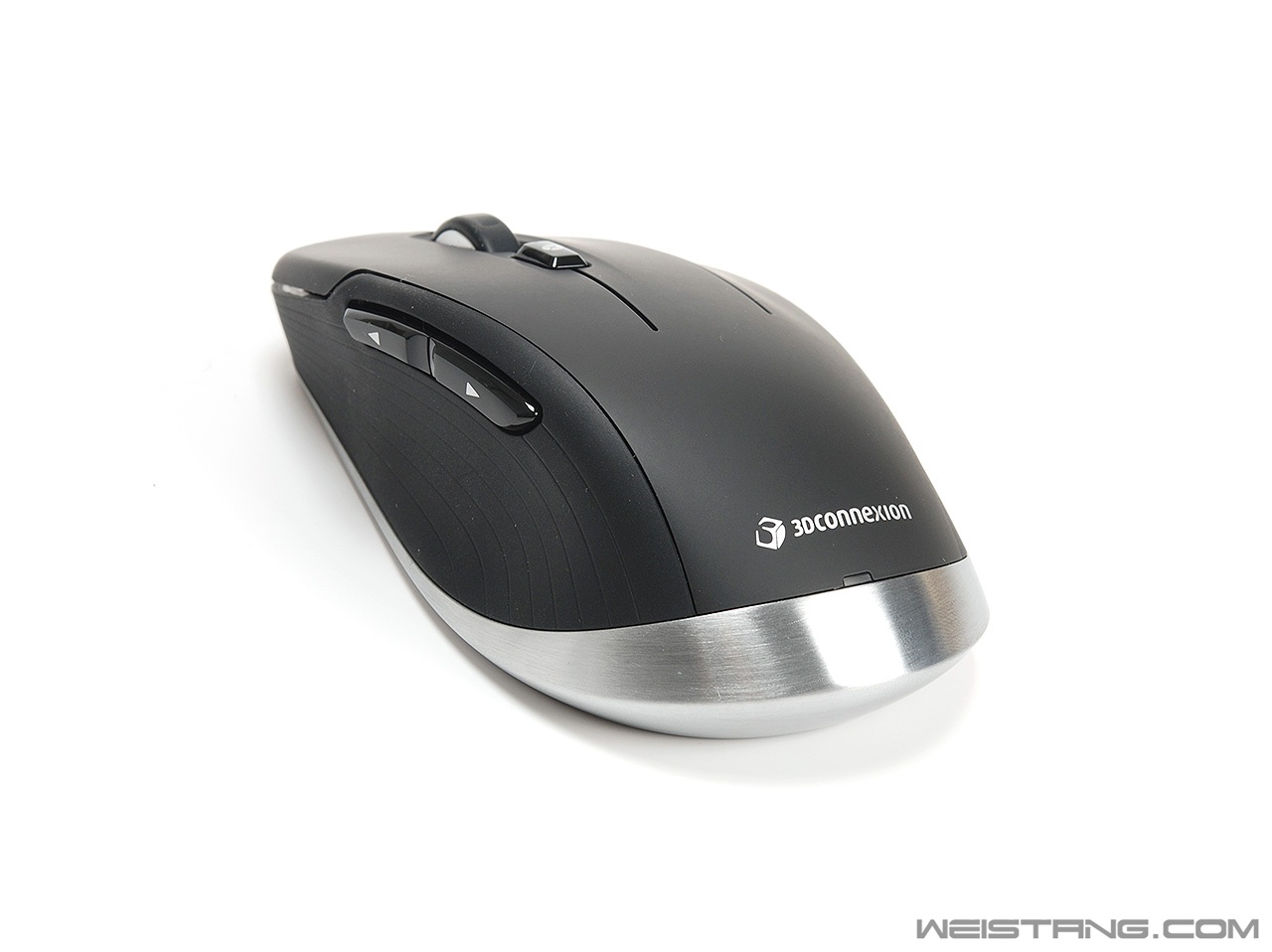

尾部特写 能看到电源指示灯位置

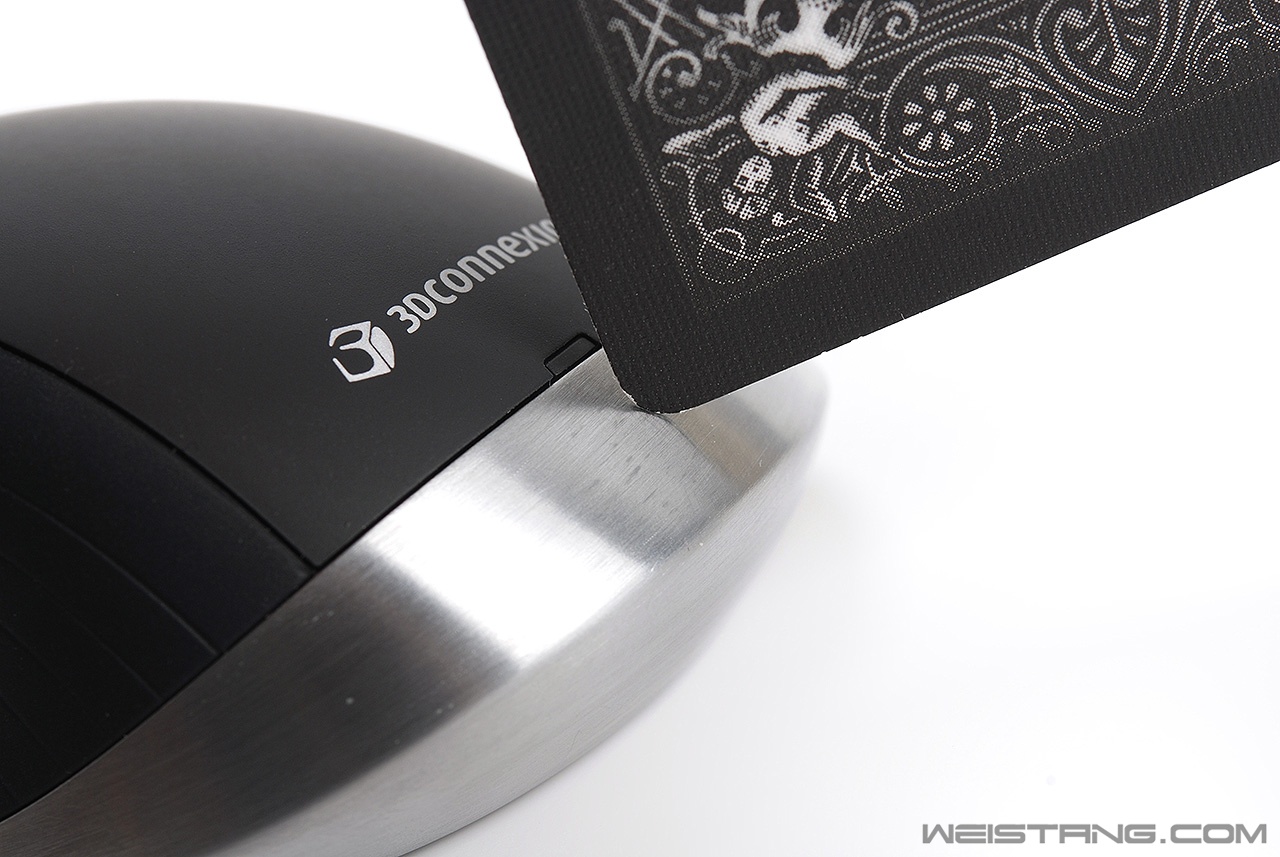

相当出色的金属拉丝电度 其实这部分边框是塑料的

  整体细节的表现相当优秀,接缝控制的很好。


拆解

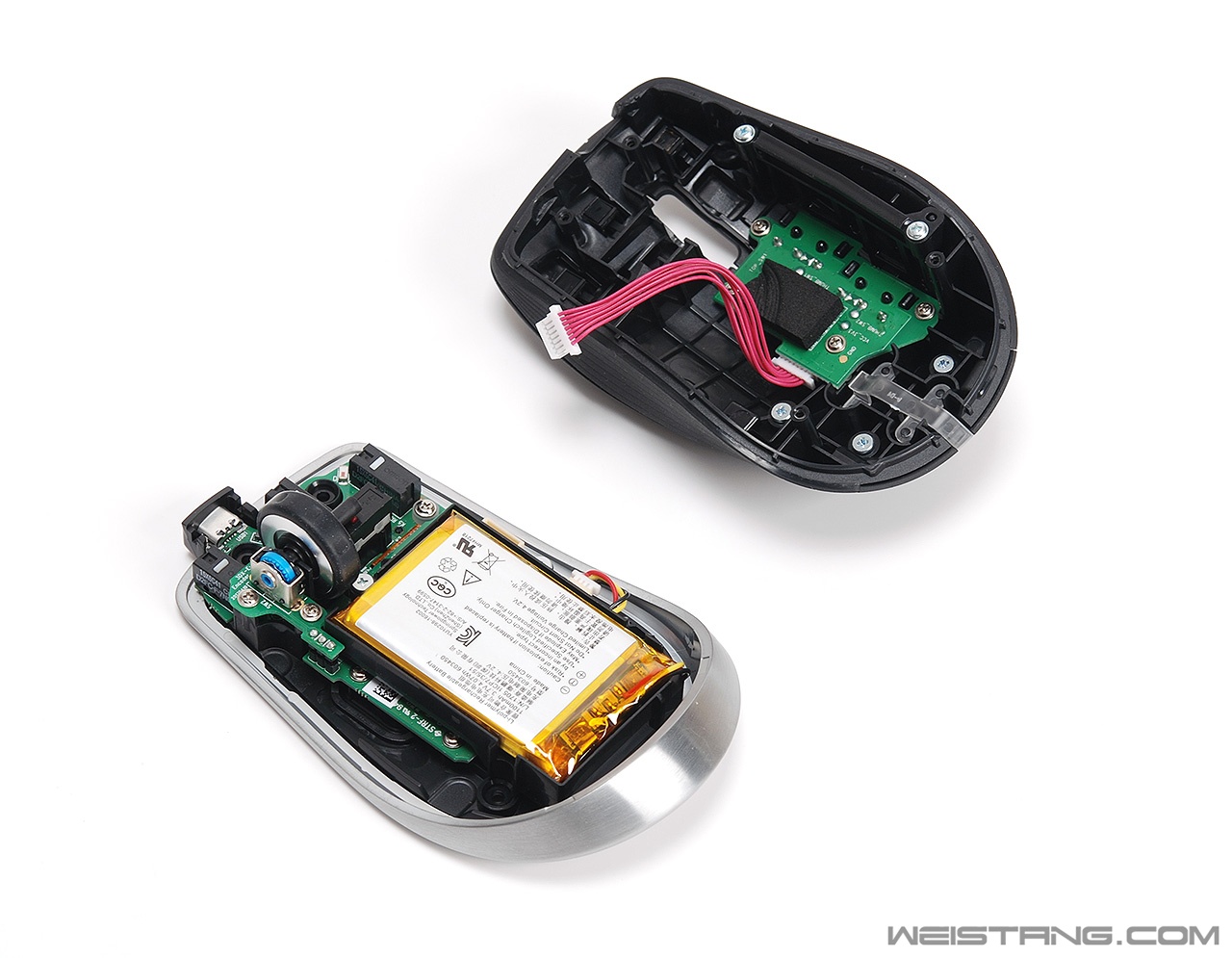

  底部脚贴下总共四颗螺丝,拧下后即可轻松分开上下壳。

取下上壳

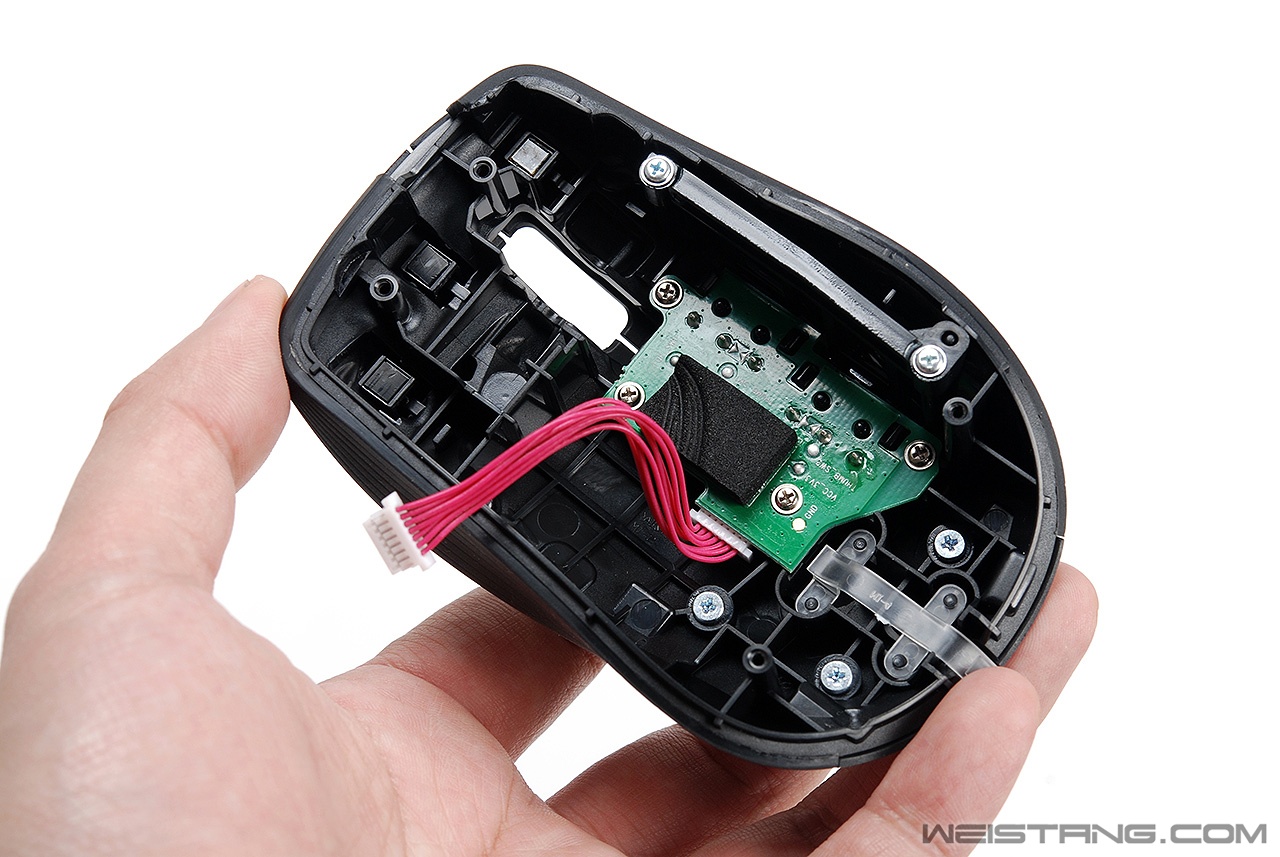

上壳内部也能看出罗技代工的风格 内部结构复杂

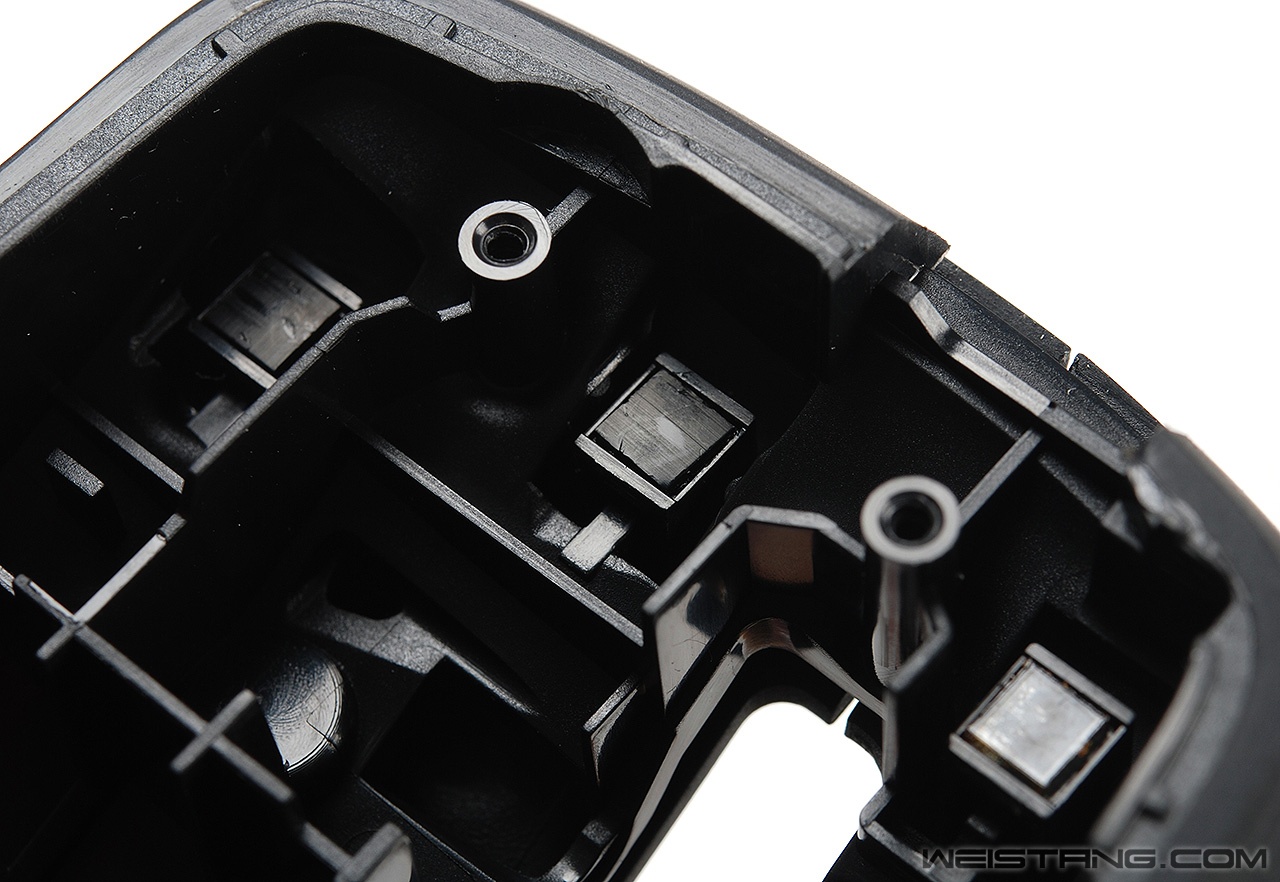

三个按键柱都有超硬化贴片处理 防止长时间按键手感变化

内部特写

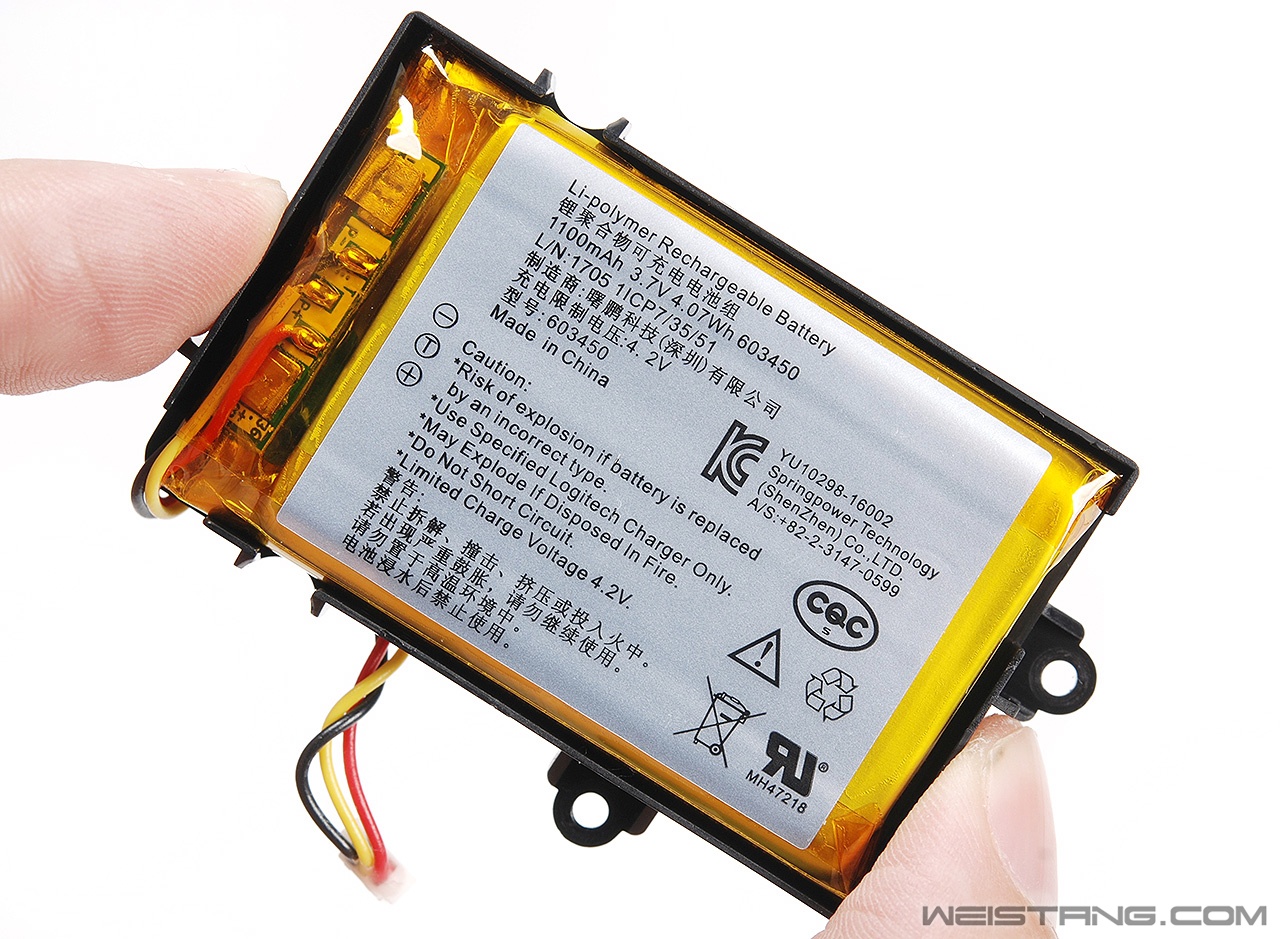

1100mah聚合物锂电池

  可惜的是3Dconnexion CadMouse Wireless这只鼠标并没有得到罗技完全技术共享,比如说micro gear滚轮没有,罗技最新的支持无界技术的PMW3816激光引擎也并没有采用,用的是PMW3330引擎,比较好电,所以电池也算是突破性的用到了1100mah,要知道mx master 2s也不过是500mah。

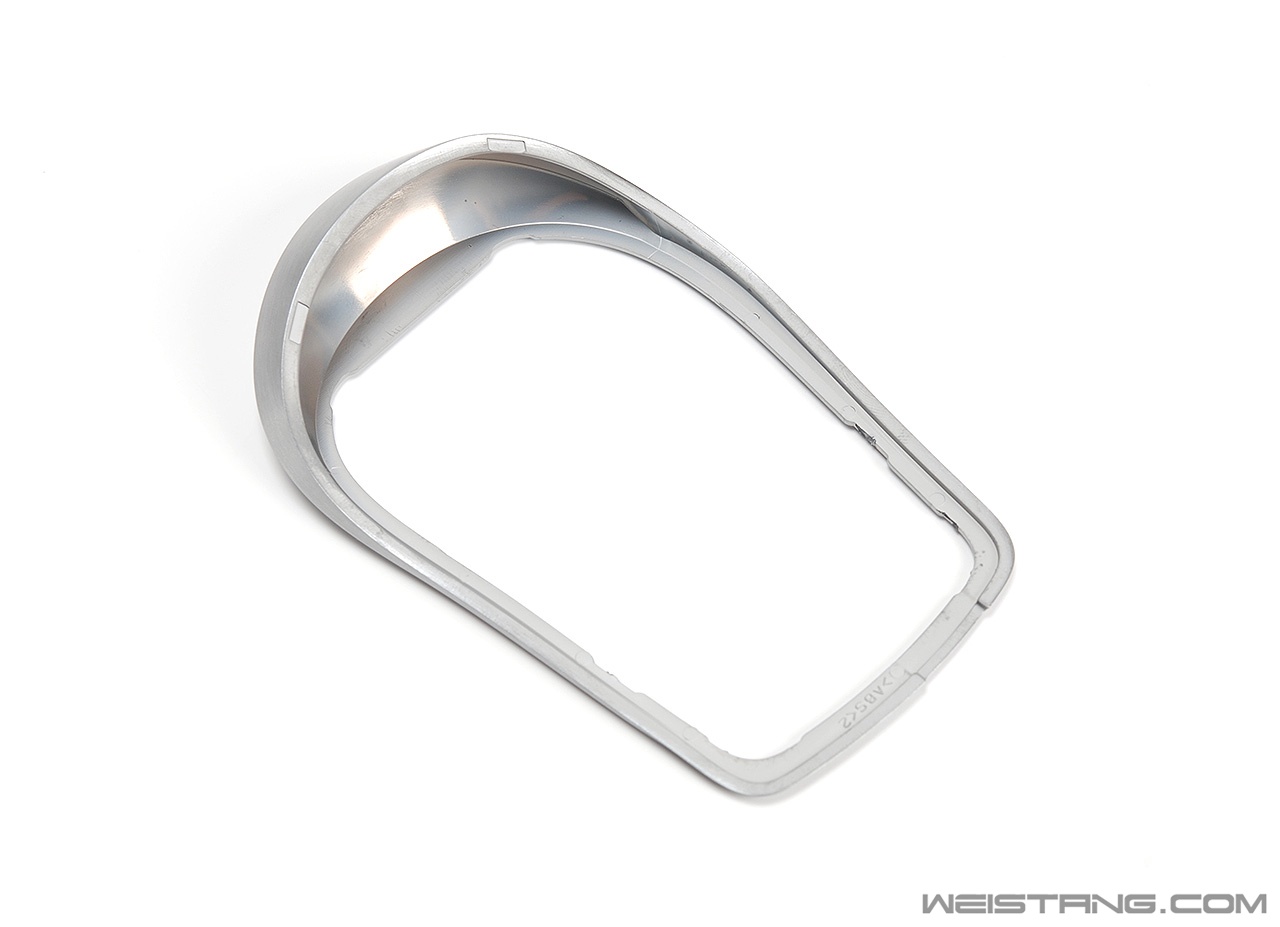

塑料结构的外边框

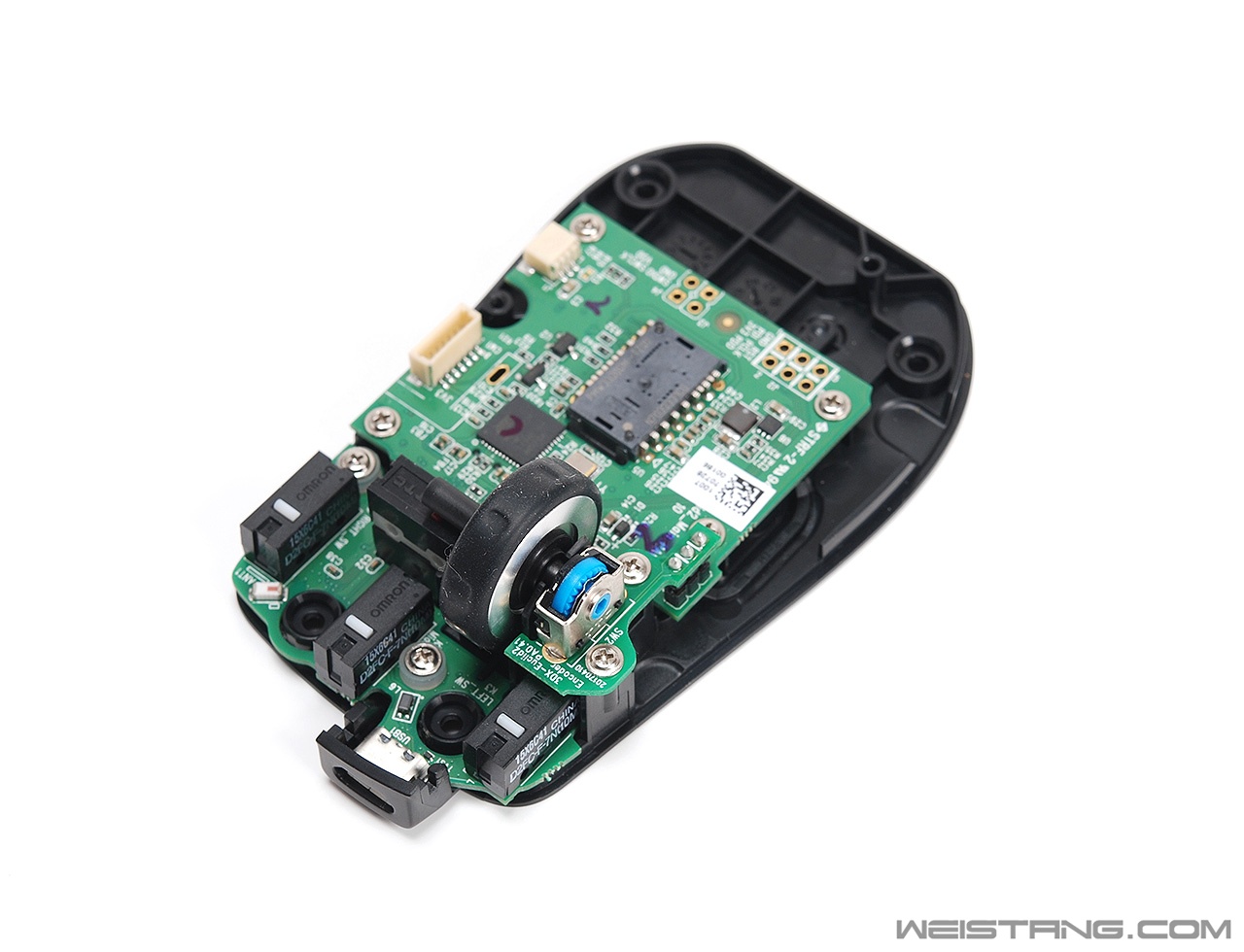

取下电池板

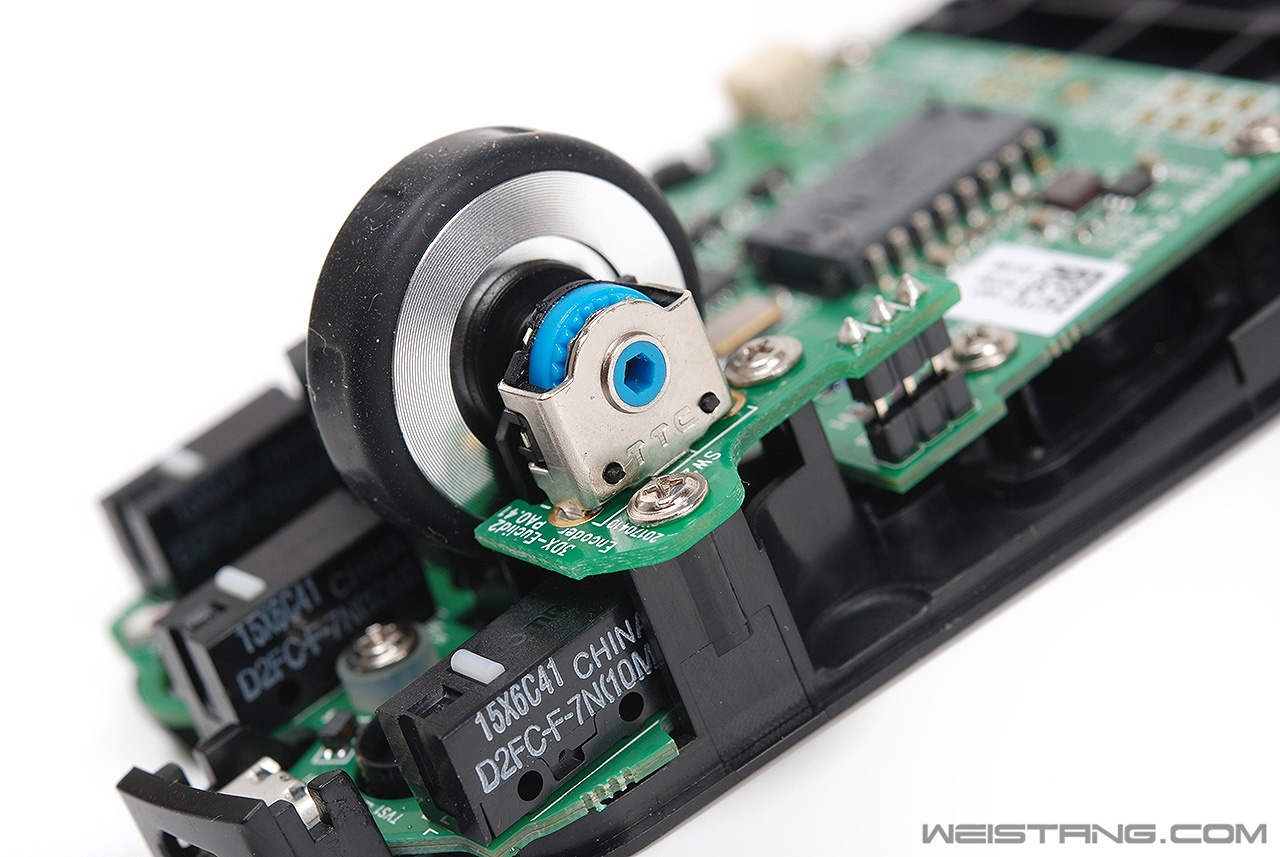

独立子PCB来固定编码器

  很类似冰豹的TITAN WHEEL思路,采用了独立PCB来固定编码器,编码器用的是TTC蓝心最矮的一款,这样长时间滚轮可以保证滚轮的稳定性,另外CadMouse无线版同样支持基于软件的智能滚轮应用,有点类似MX Master的自适应滚轮的目的,只是CadMouse的这个智能滚轮并不支持刻度感切换,当滚动速度加快的时候可以实现加速翻页,其实就是拉高了滚轮加速度。而硬件上并没有什么特殊的。

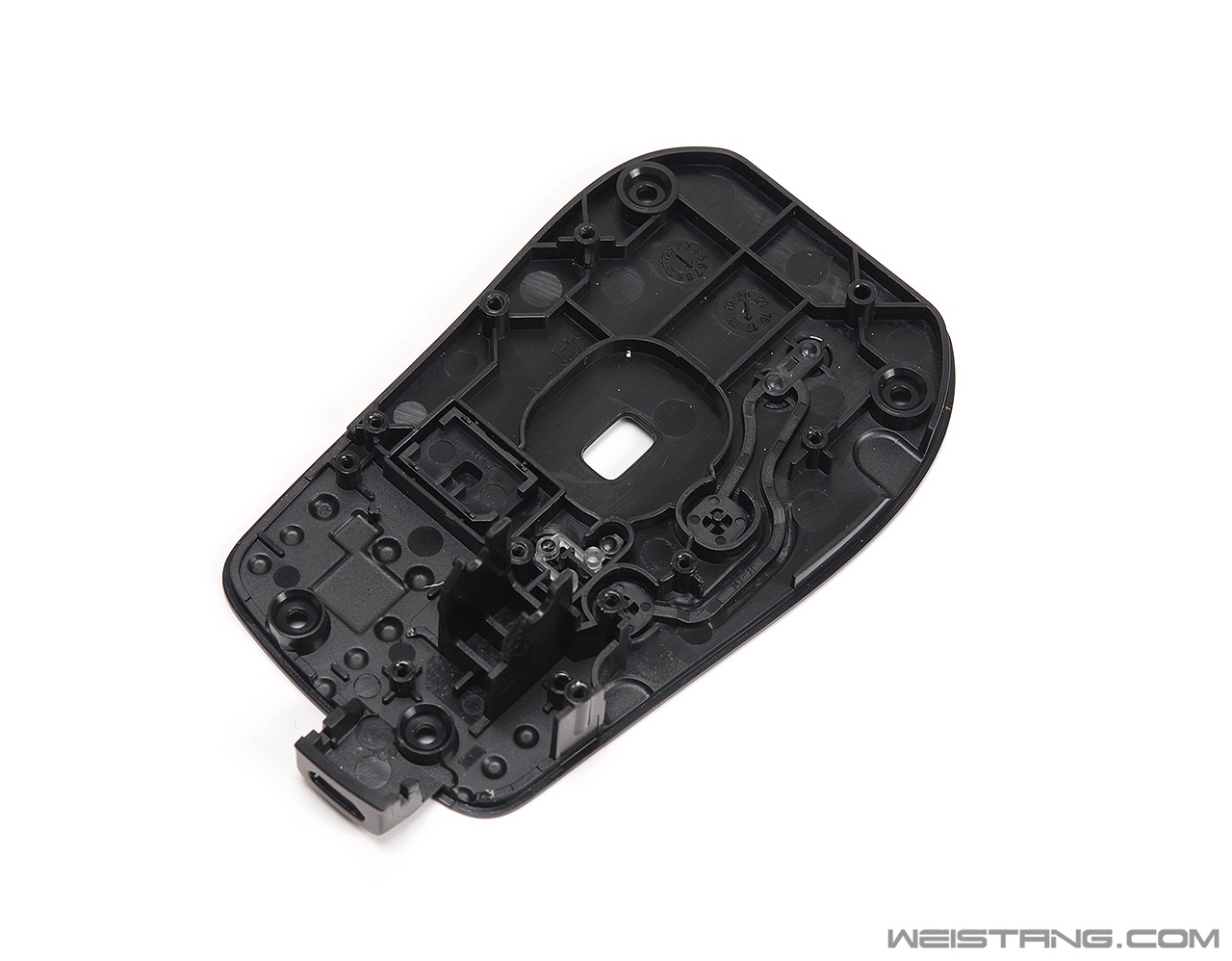

底壳特写

PCB 两层PCB是硬排线焊接固定

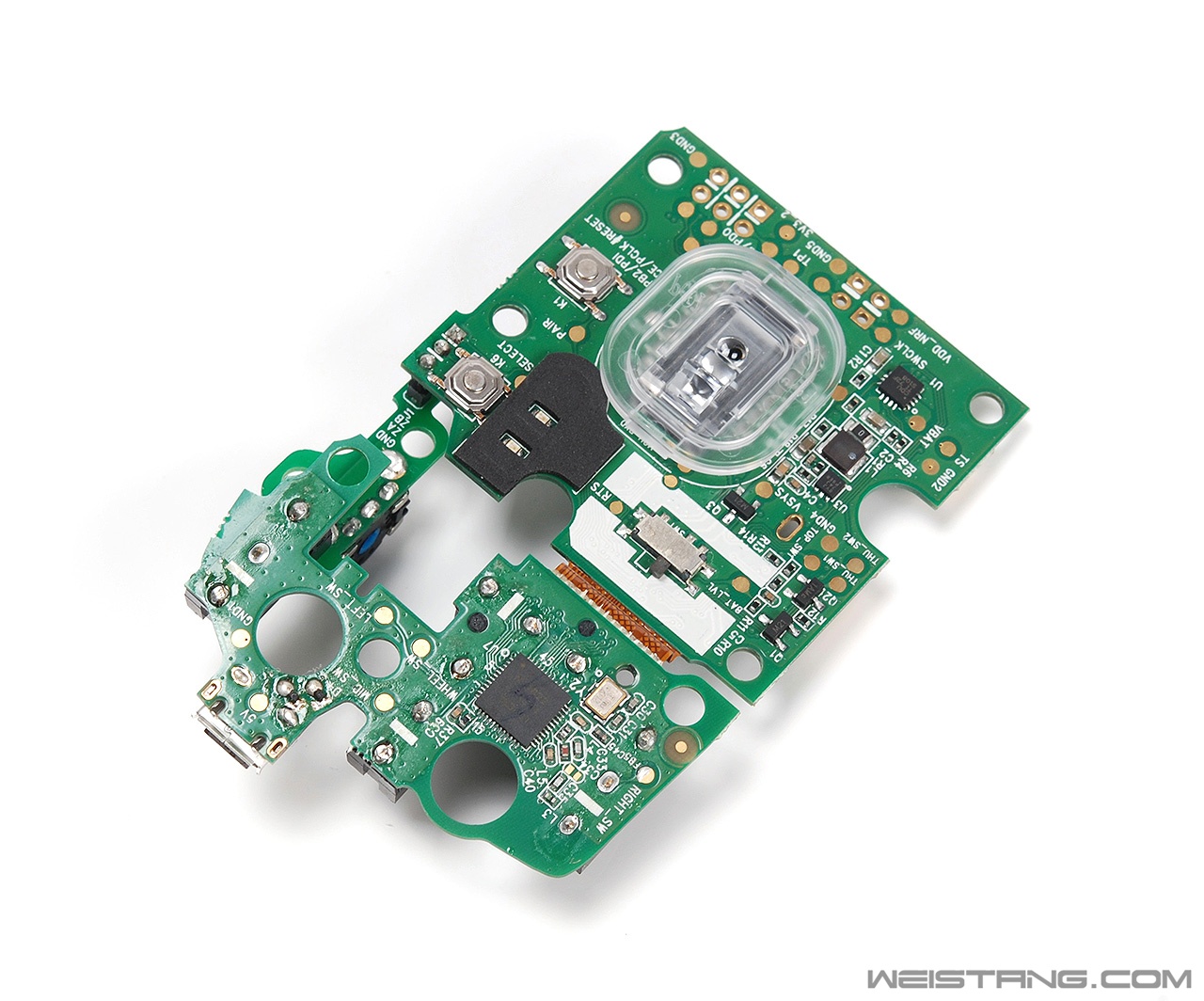

PCB底部特写 微动引脚走线分居PCB两面

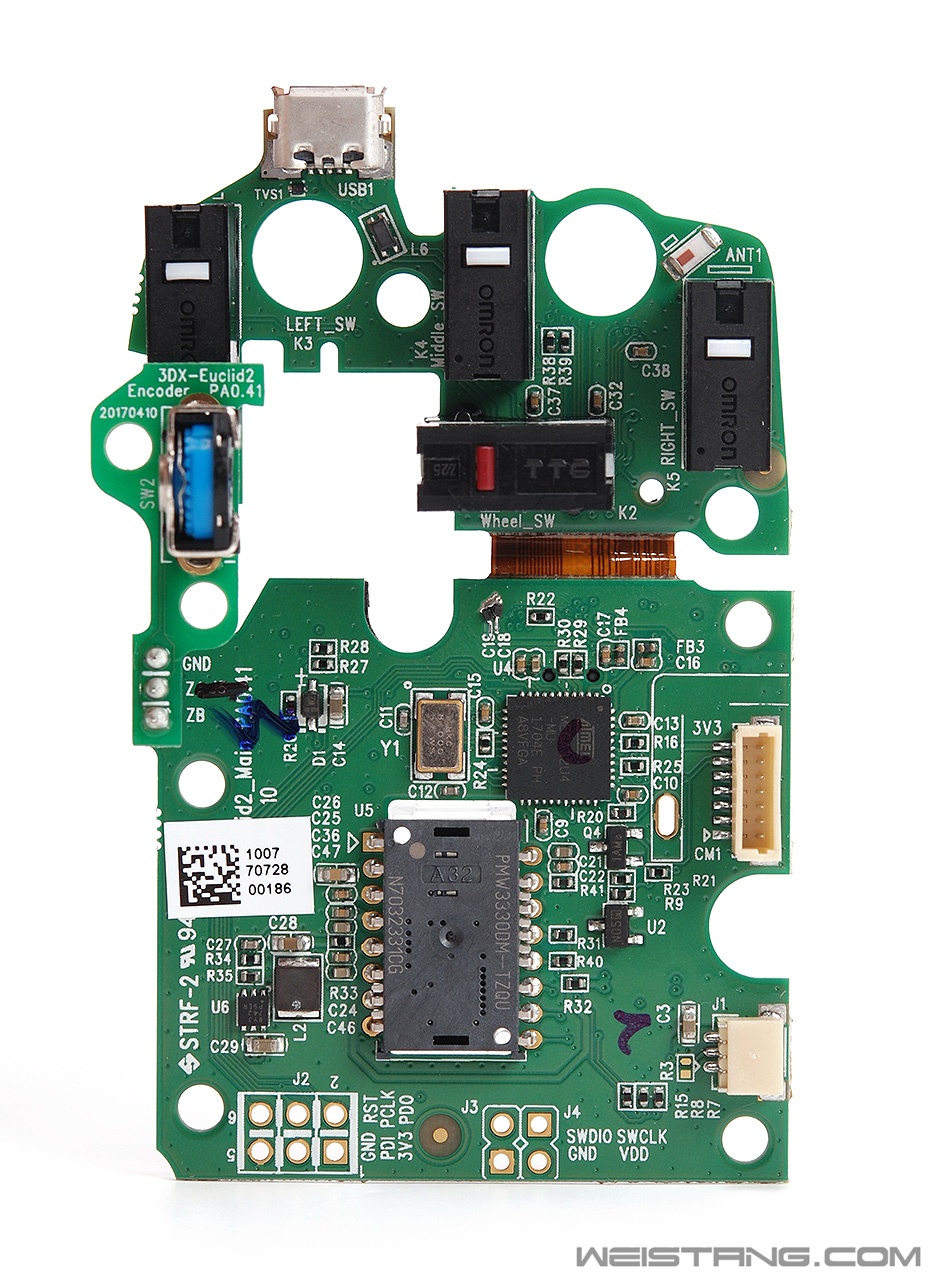

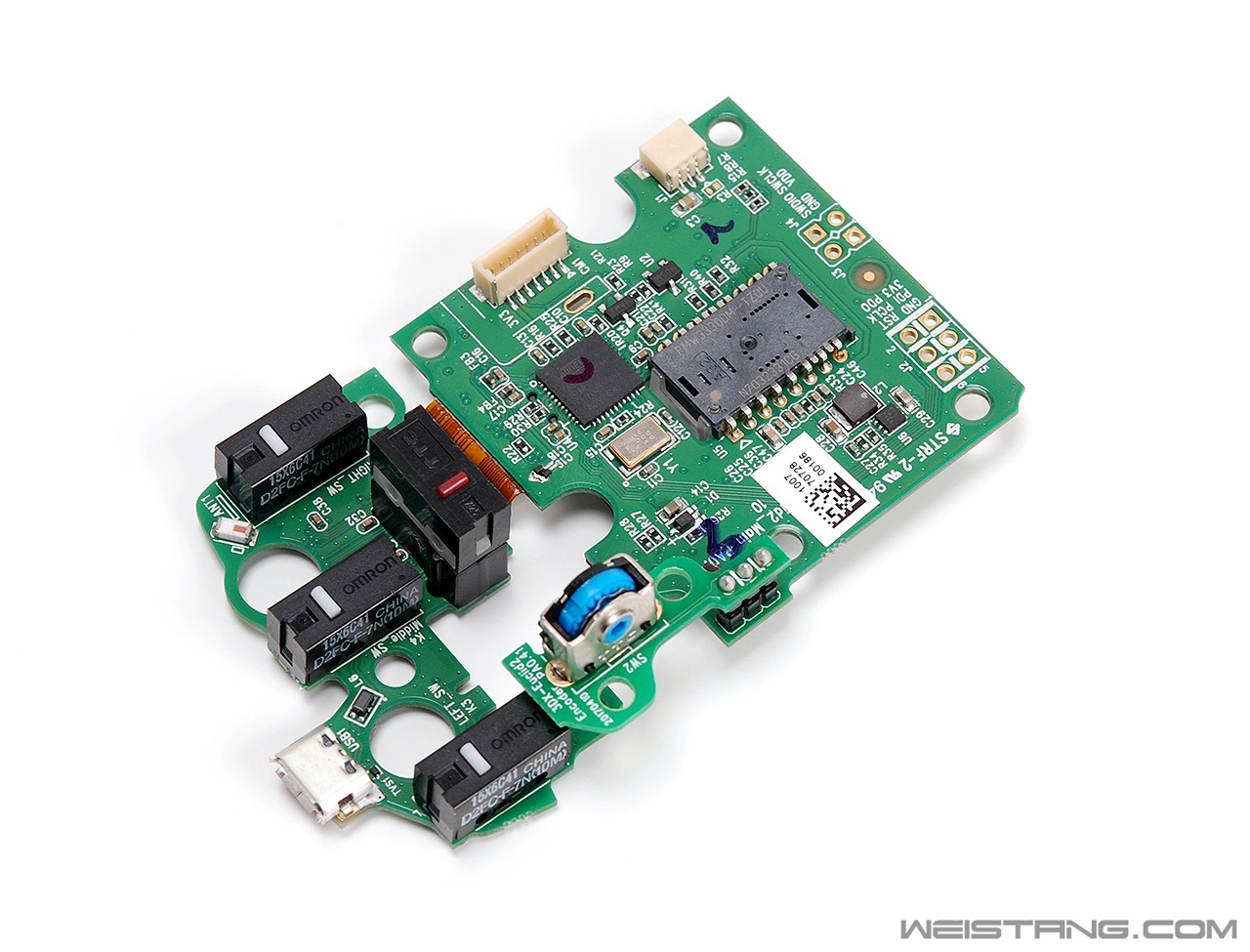

PCB正面

  整体的PCB布局与电路设计完全是罗技的技术,做工非常好,IC布局也非常合理,充电电路,无线射频电路,主控电路都在不同的区域。

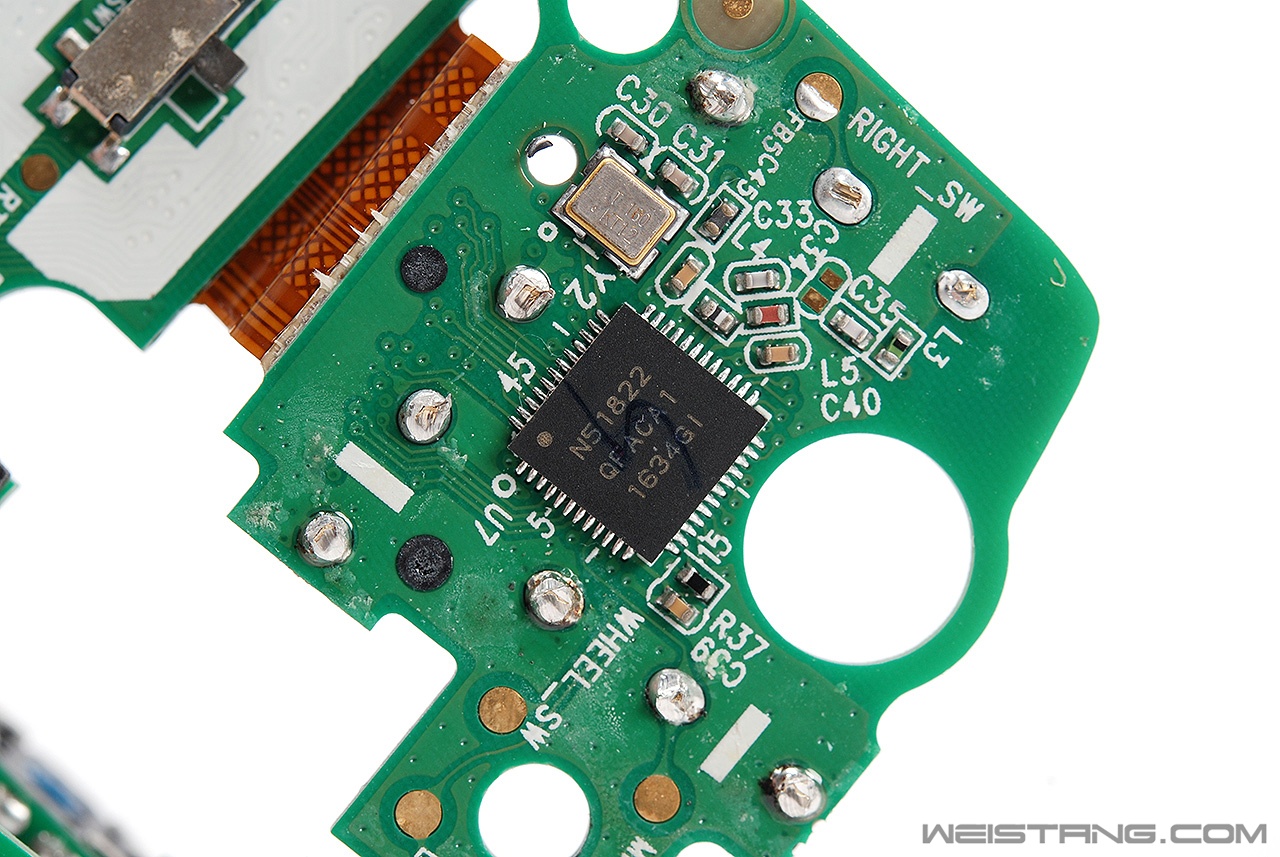

N51822无线射频SoC芯片 支持蓝牙4.0

  这颗主控与微软的Morden鼠标和八歧大蛇的无线主控是相同的,仅在无线模式下是利用这颗整合无线射频IC的主控。

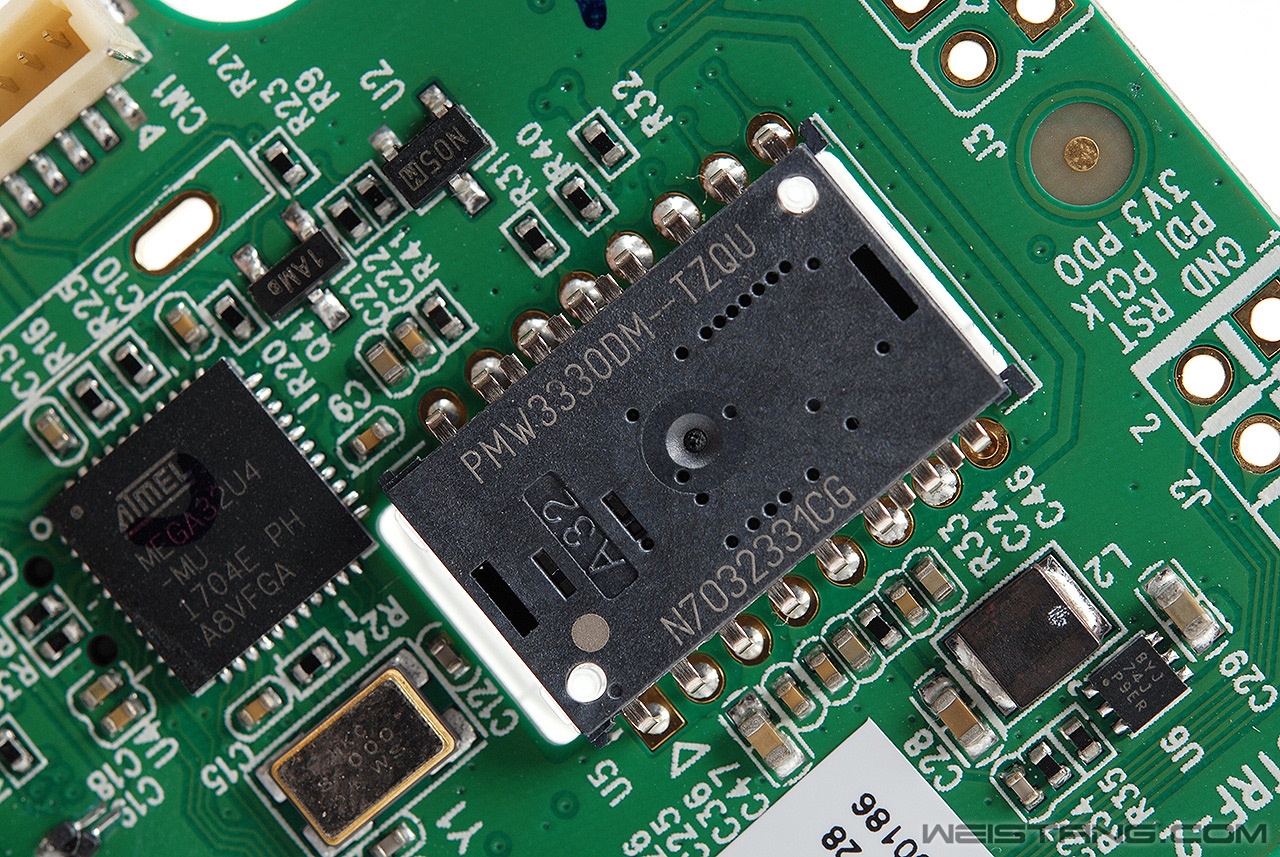

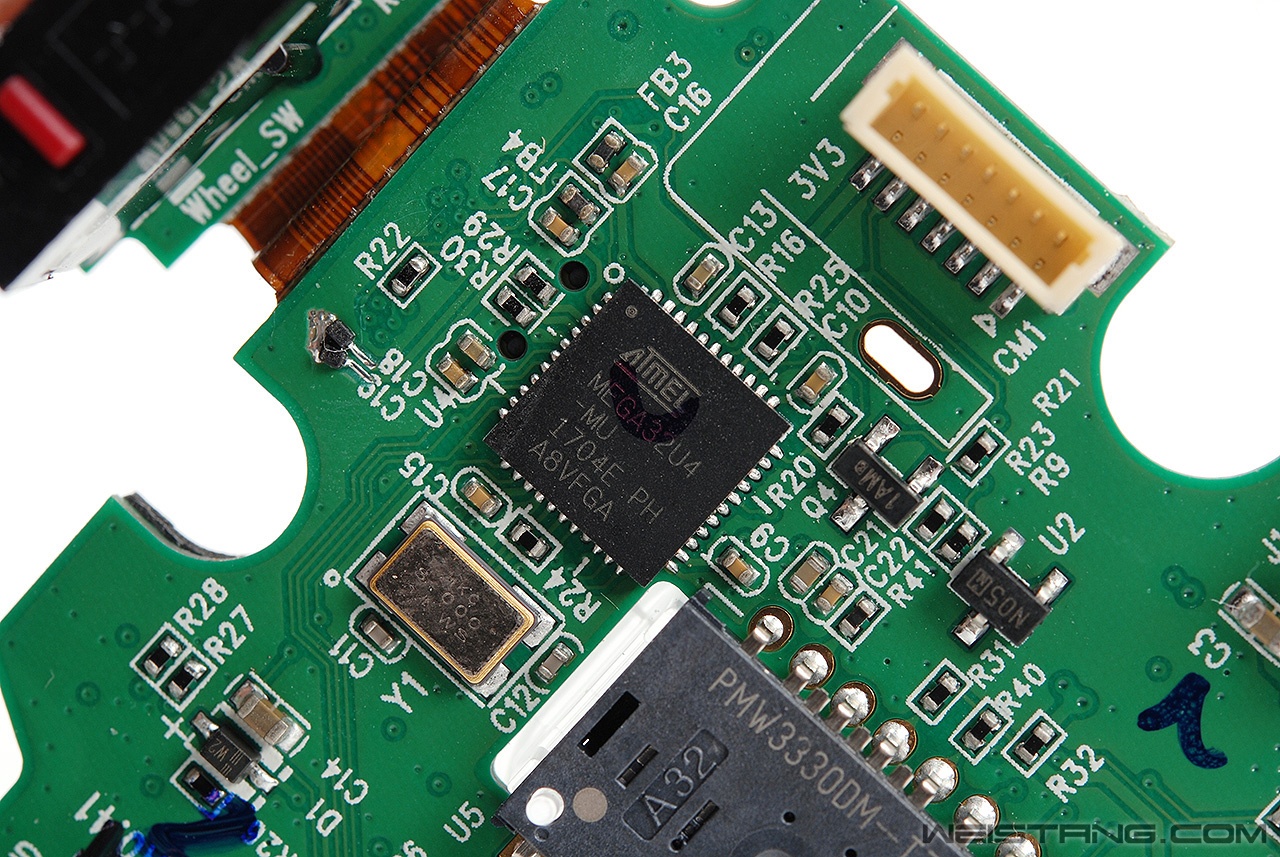

MEGA32U4可编程主控

  在鼠标上很少见的MEGA32U4主控,应该是考虑到鼠标的按键设置功能较多,所以用了这么一颗主控,性能相当强劲。

PMW3330光学引擎

  可惜鼠标的光学引擎模组的LOD比较高,已经超过了3mm,引擎功耗较高。

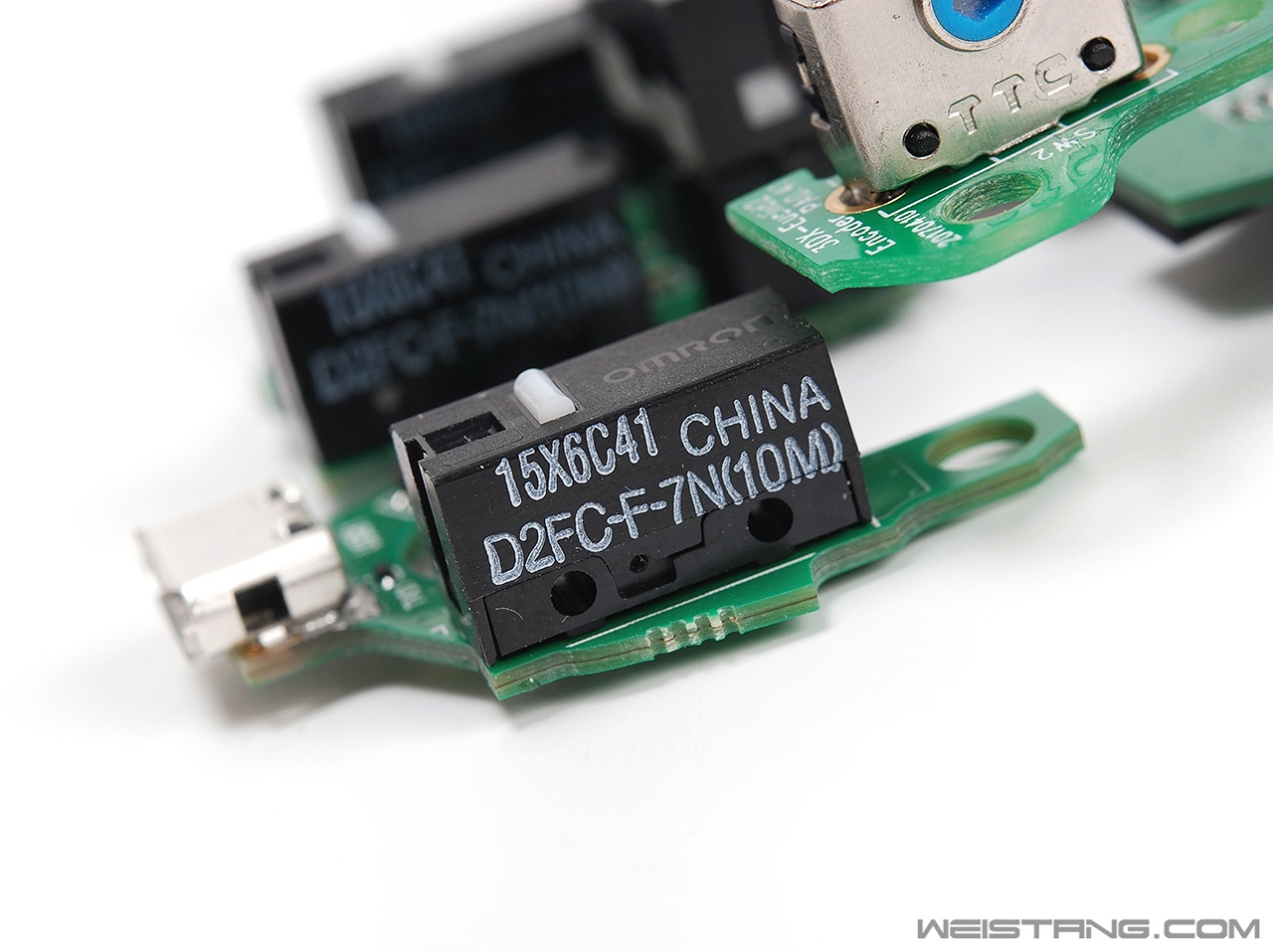

微动就太一般了  7N(10M)对不起观众了 毕竟这是一款890元的鼠标


界面

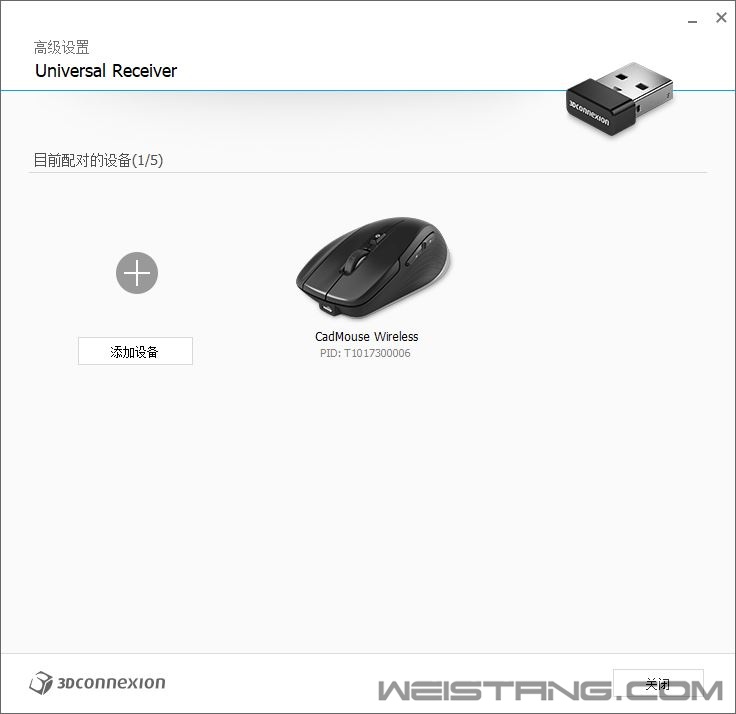

  在3Dconnexion中文官网可以下载对应CadMouse的驱动,界面很简单,右键任务栏可以调出驱动界面以及鼠标校准,这个校准完全就是个摆设,没有用。2.4G无线适配器支持类似罗技优联的多设备接入,这些设备当然也只是3Dconnexion的无线设备。

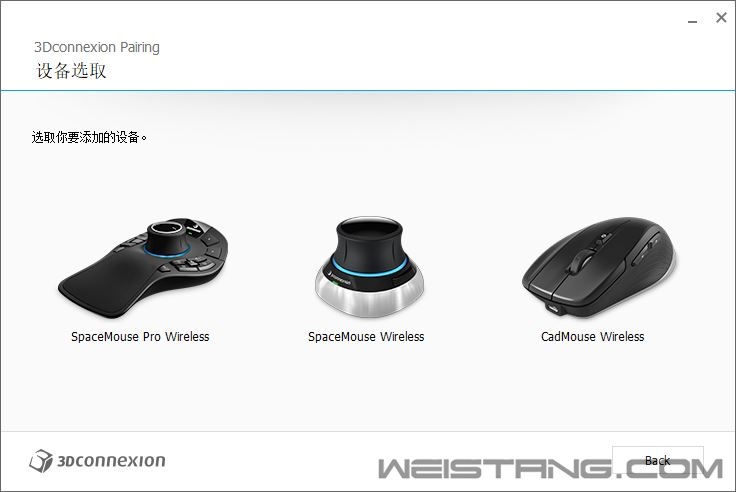

支持3Dconnexion其他无线设备接入

上图这些设备

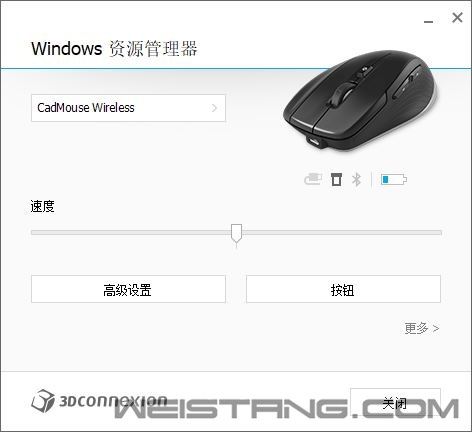

主界面 可以显示电量以及接入模式和dpi档位

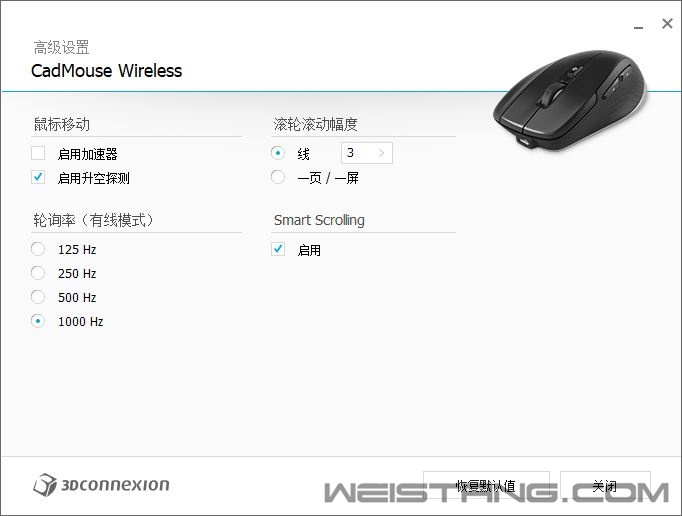

高级设置

  比较有意思的是一个选项,叫升空检测,就是当鼠标一定程度抬离鼠标垫后指针会保持不动,开始我以为是保持LOD的一个技术,实际上开关并没有什么感觉,可能是作为对PMW3330引擎在一些特殊鼠标垫上的抬落保持保险。

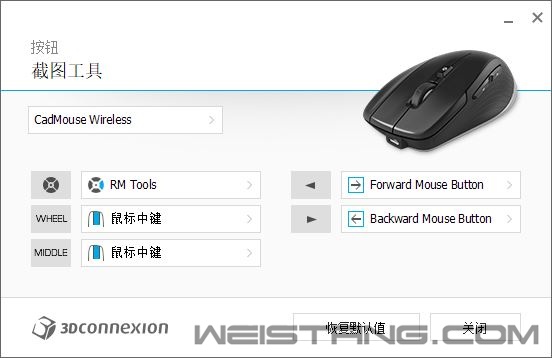

按键设定

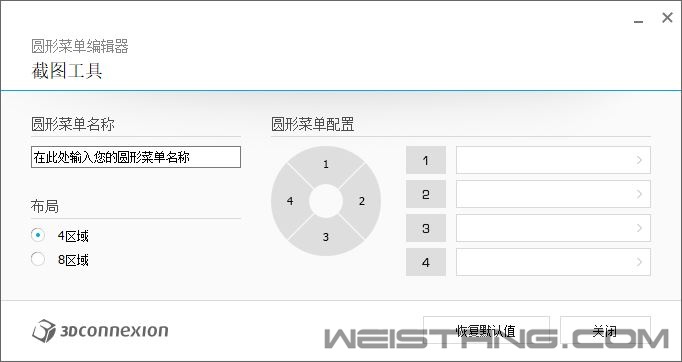

手势键可以支持图形菜单配置

  通过滚轮后方的手势按键来激活的这个图形菜单对于CAD或者3D等应用软件相当有用了,这种类似OSD的功能支持4区域或者8区域,并且不同区域的功能可以完全自定义,如下图。

图形菜单配置方案一

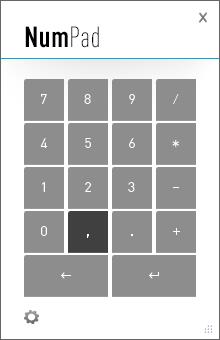

快速呼出数字屏幕键盘

图形菜单配置方案二

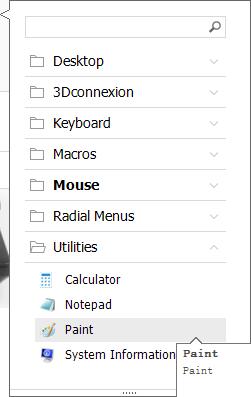

同时还支持系统应用功能的调用

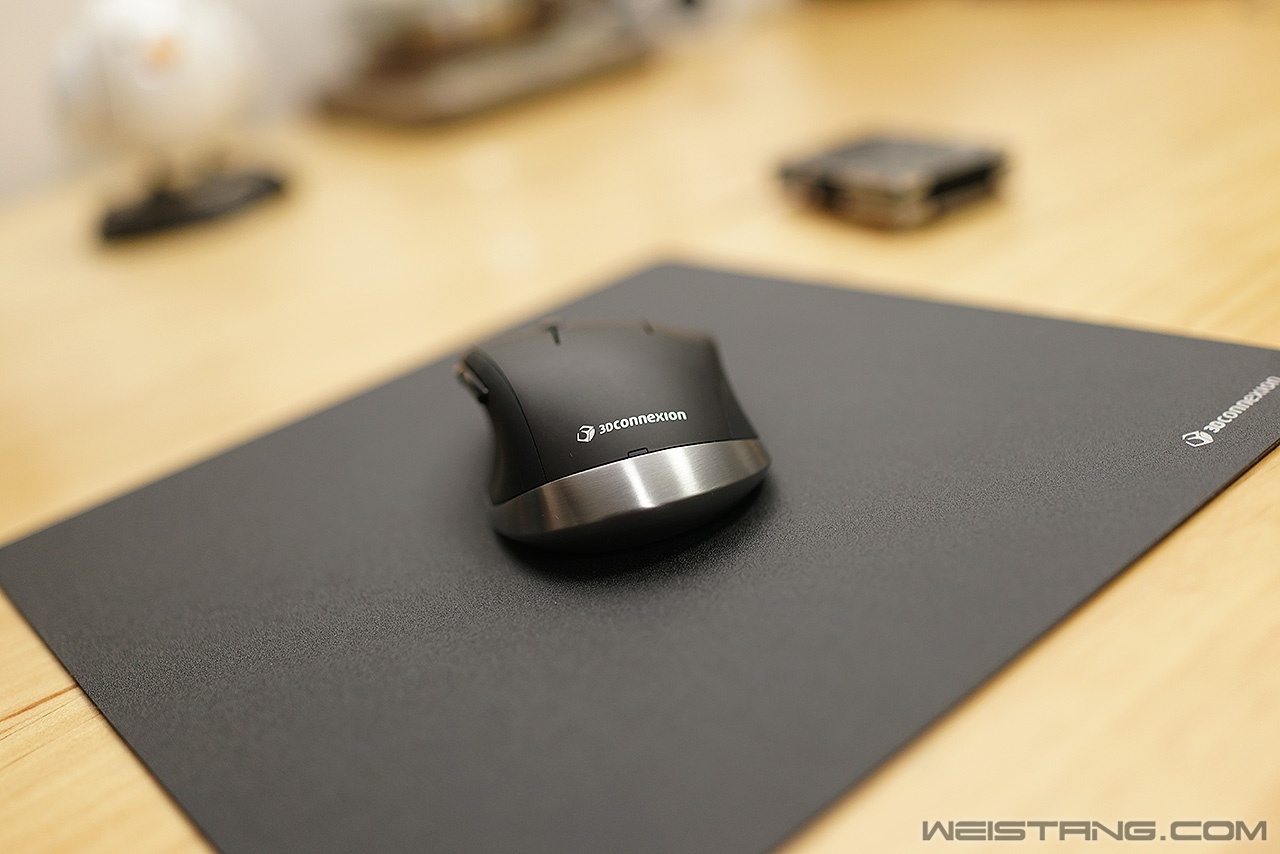

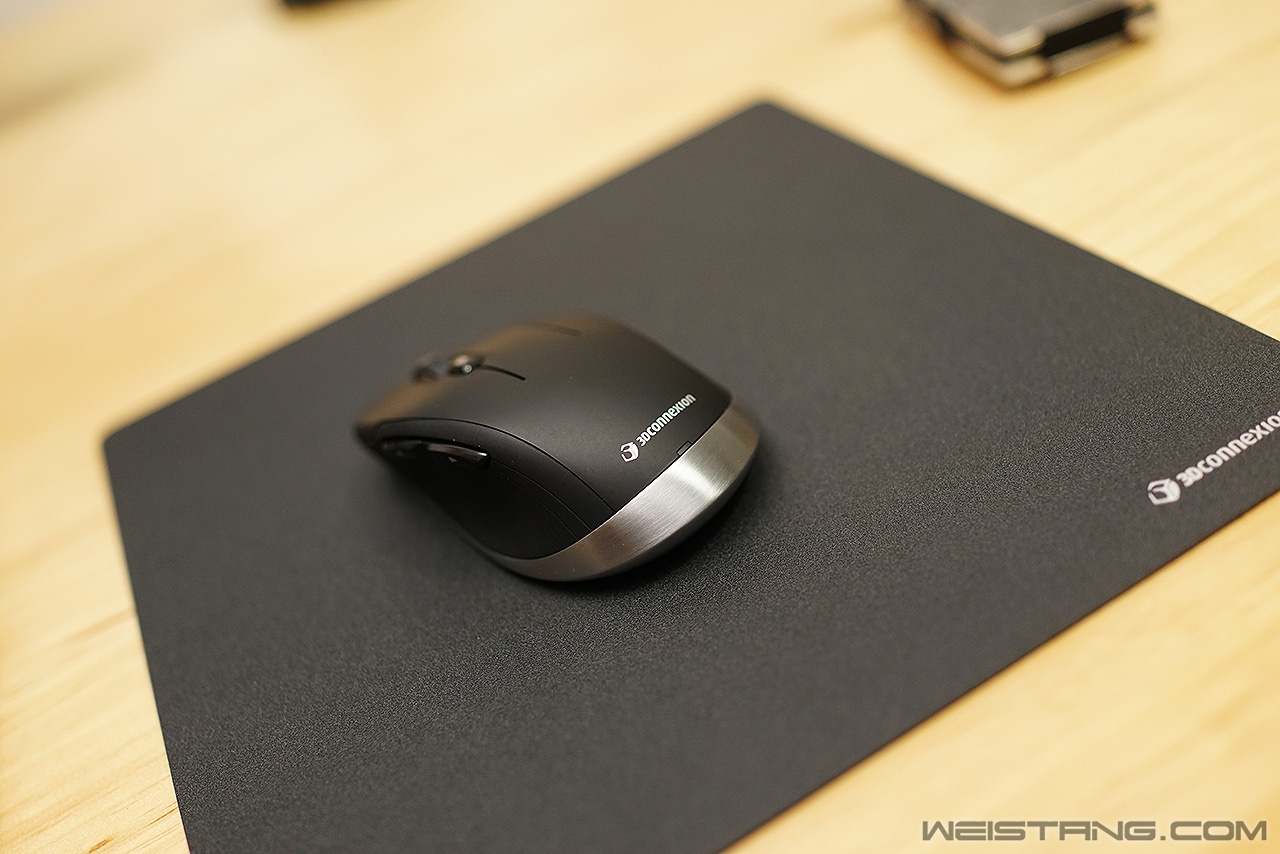

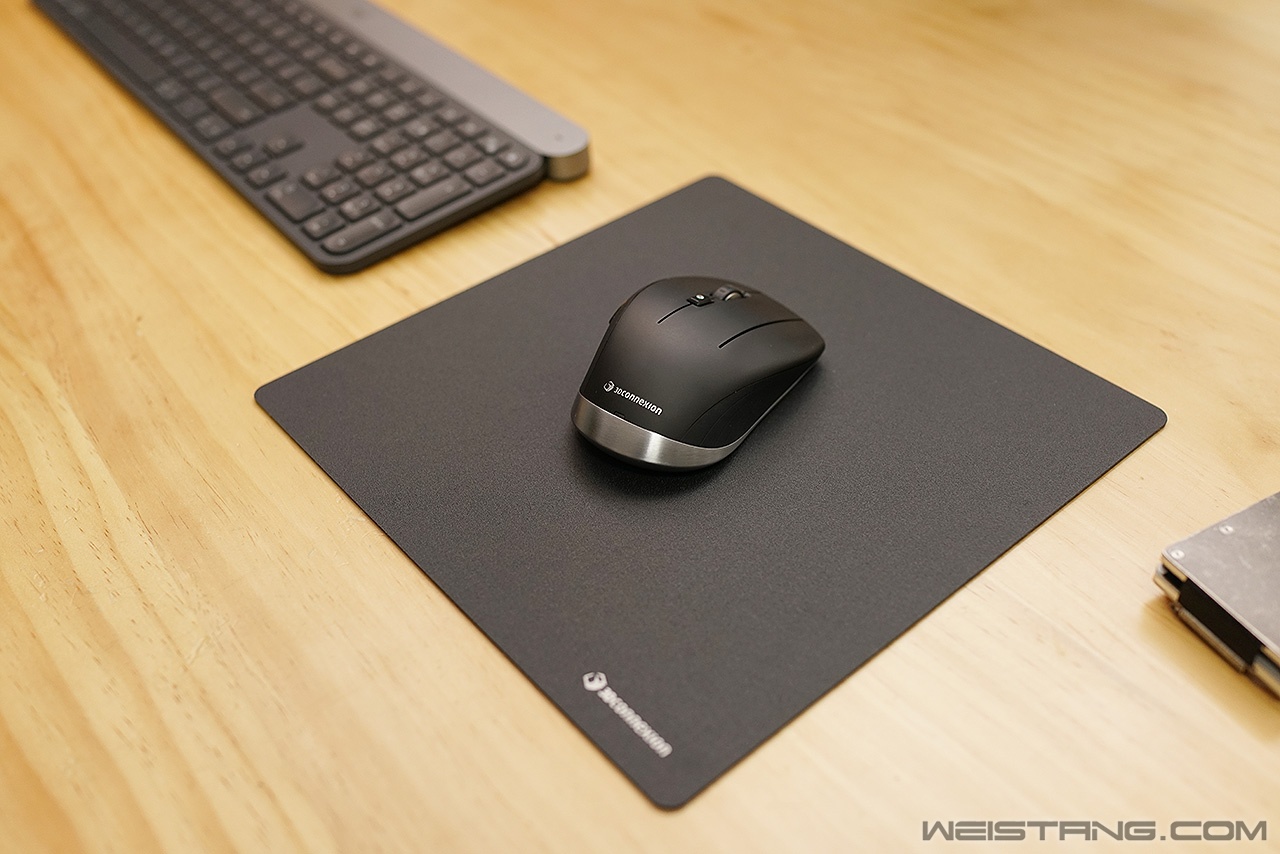

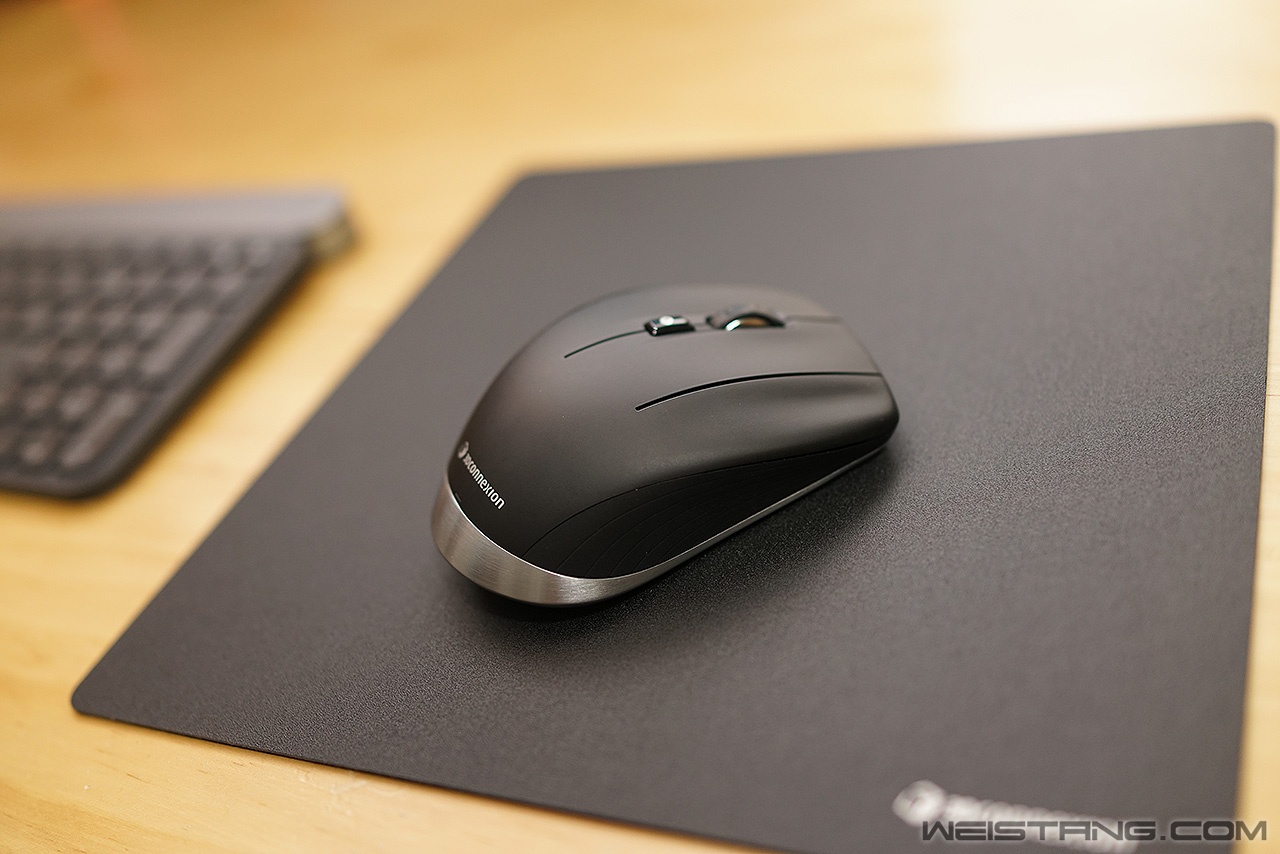

日常

  外观非常精致,手感不能说差,主要是三指趴握式的握持方式需要适应,如果配合相关应用环境的话上手还是挺快的。便携性非常好,搭配Craft键盘的话,综合办公能力剧增!这里说一下按键手感,三个按键确认感非常清晰,一致性也相当优秀,键程稍稍偏短。滚轮刻度感有些弱,阻尼偏轻,滚轮中键按下力度适中,不硬,整体按键手感表现还是可以的。














总结
  做工优秀,能看出罗技多年办公鼠标的优秀底子,但是显然跟罗技办公鼠标团队有些技术并不共享,甚至说3Dconnexion有些滞后,最新的无界引擎没有用,可能是为了有线模式下的1000Hz回报率,但是7N(10M)微动就说不过去了,尽管按键手感还是很不错的。三指趴握式习惯后对于CAD或者3D建模设计应用软件方面效率提升明显,续航表现也很优秀,支持蓝牙与2.4G无线双模,特殊情况还可以用usb有线模式来使用。界面应用非常强大,重点针对上述应用的设计非常贴心,类似OSD的图形菜单呼出功能很好用,自定义非常灵活。

  特殊优化软件包括:3Dconnexion Viewer、Autodesk 3ds Max、Autodesk AutoCAD、Autodesk Inventor、Autodesk Maya、Dassault Systèmes Catia、Dassault Systèmes SolidWorks、PTC Creo、Siemens NX、Siemens、Solid Edge 和 Trimble SketchUp


3Dconnexion CadMouse无线鼠标

优点:

  1、三模接入;

  2、三主键设计;

  3、界面工具对行业软件优化显著;

不足:

  1、微动比较渣;
