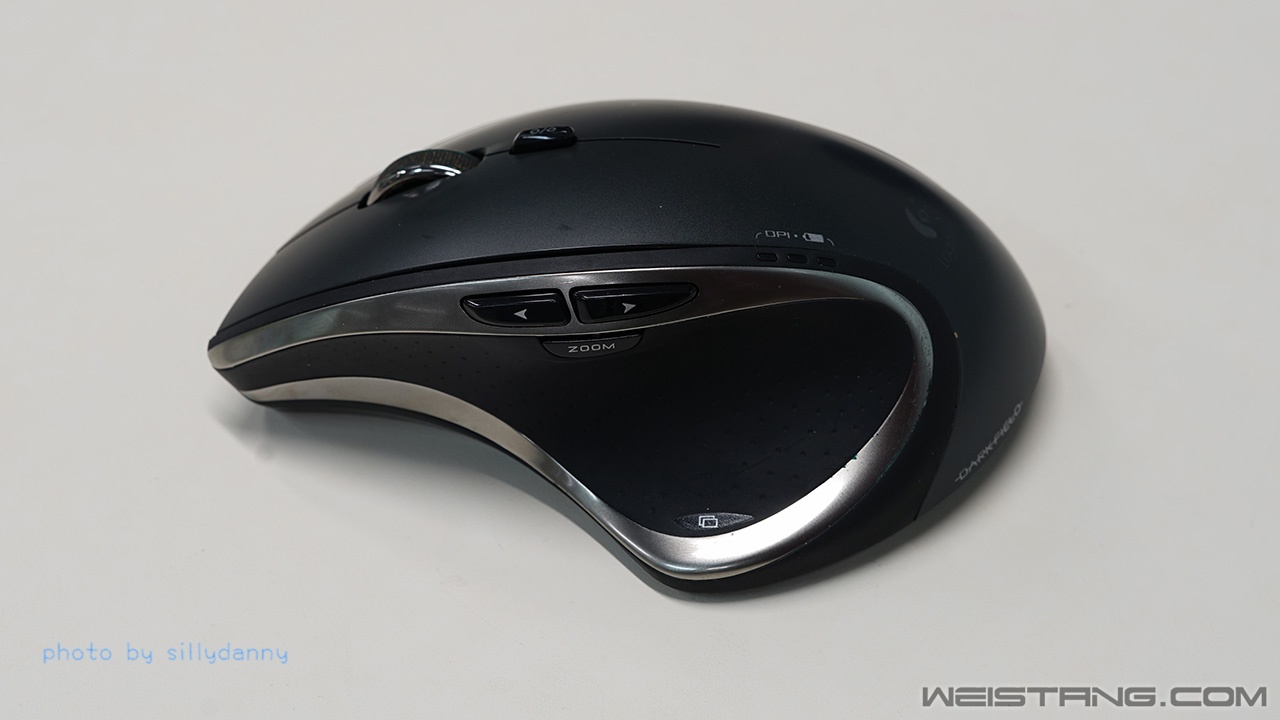

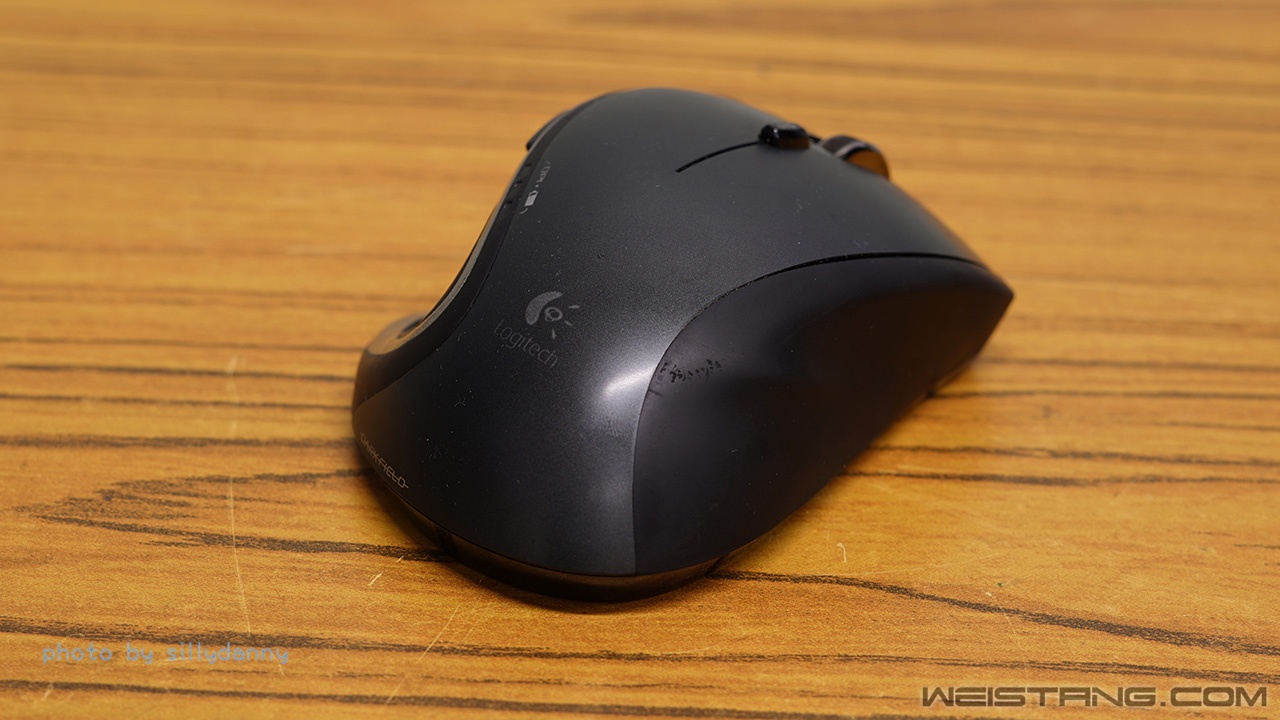

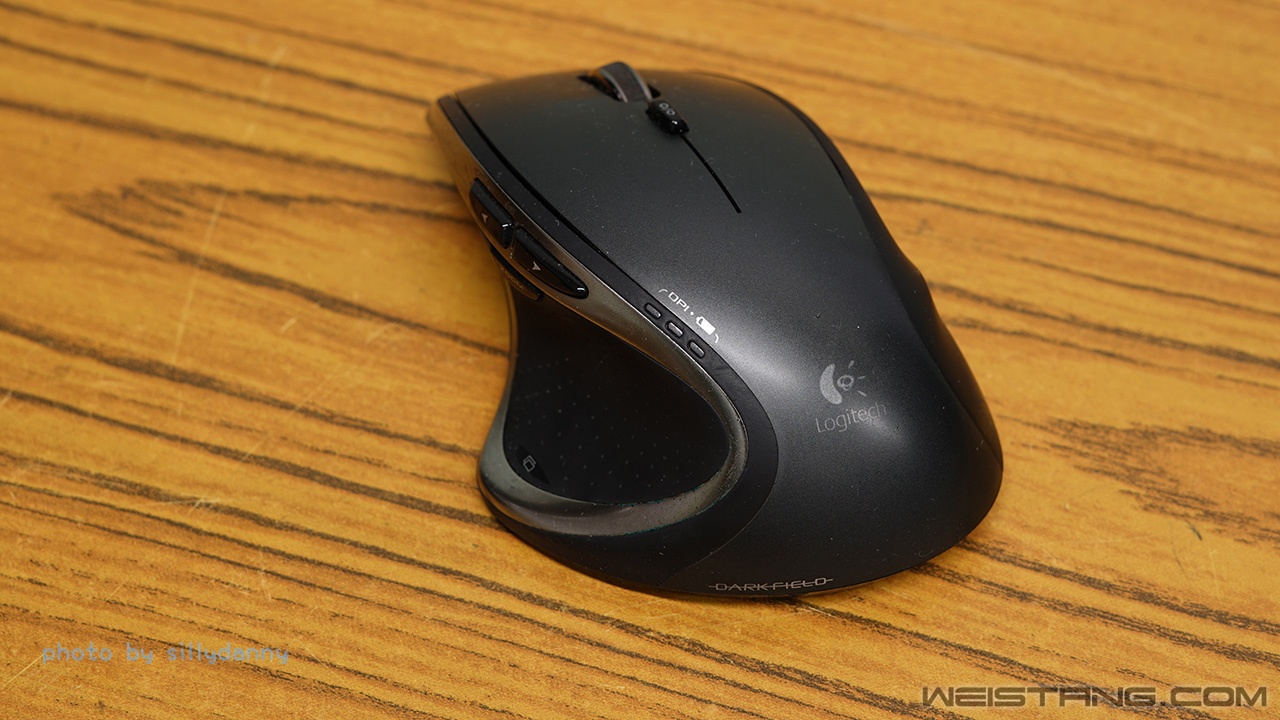

[原创] 经典回顾-Logitech 罗技 Performance 无线鼠标 MX (M950) 高清拆解及更换微动图赏

[复制链接]
发表于 2018-3-13 11:01 | 显示全部楼层 |阅读模式
本帖最后由 sillydanny 于 2018-3-13 13:39 编辑

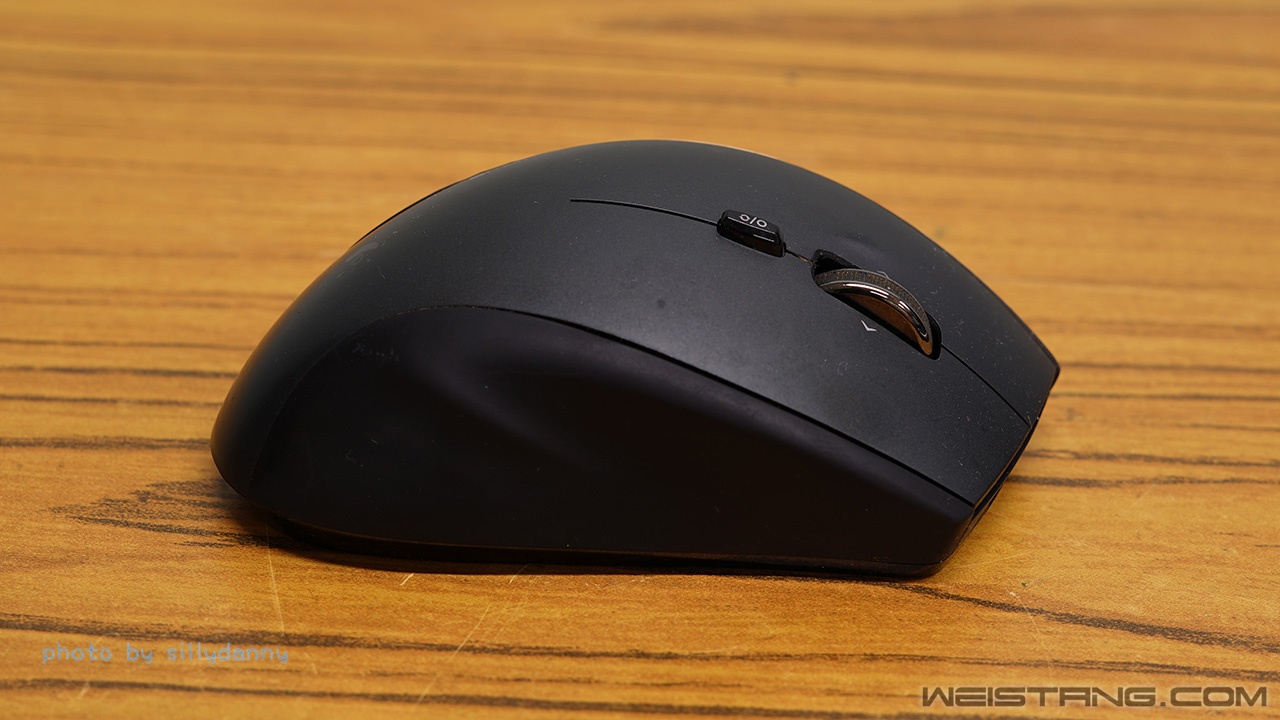

那时候各鼠标厂商还是在追逐的年代,罗技的办公鼠已是独树一帜。

当年的黑科技:
-在任何表面可用的Darkfield Laser Tracking
-Unifying接收
放在今天罗技各大小无线鼠还不过时。
------------------------------------------------------------------------------

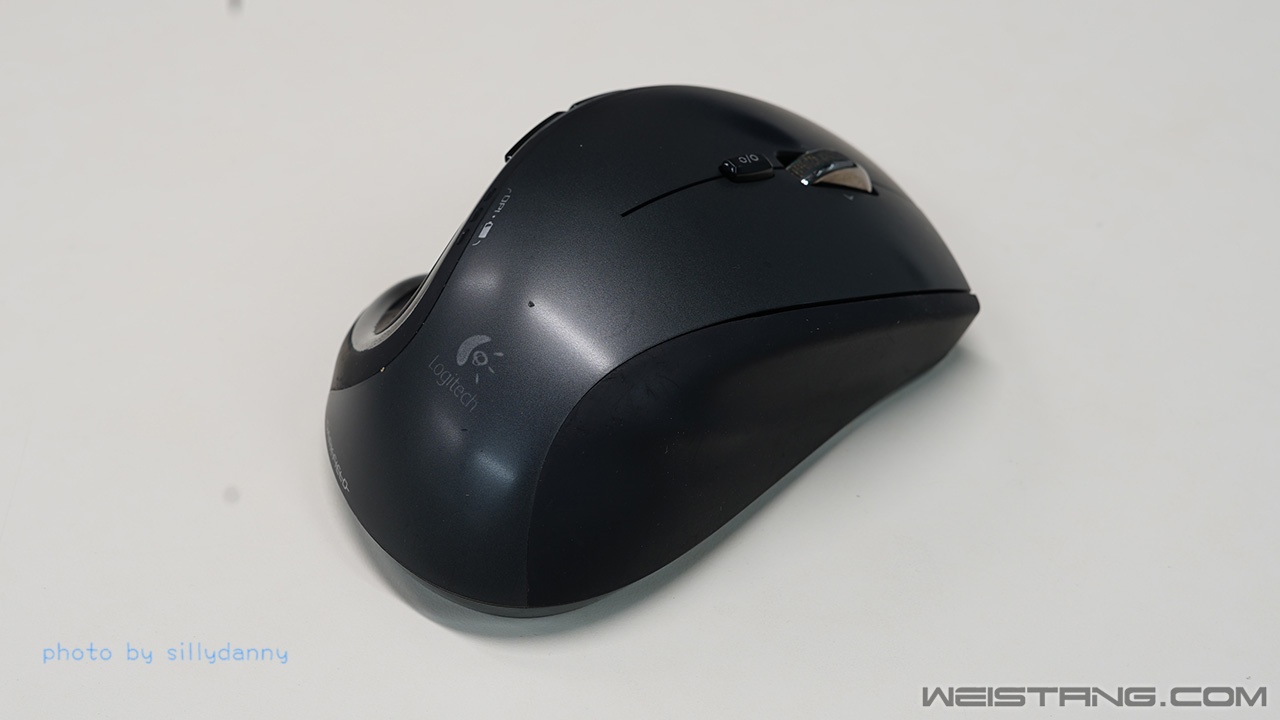

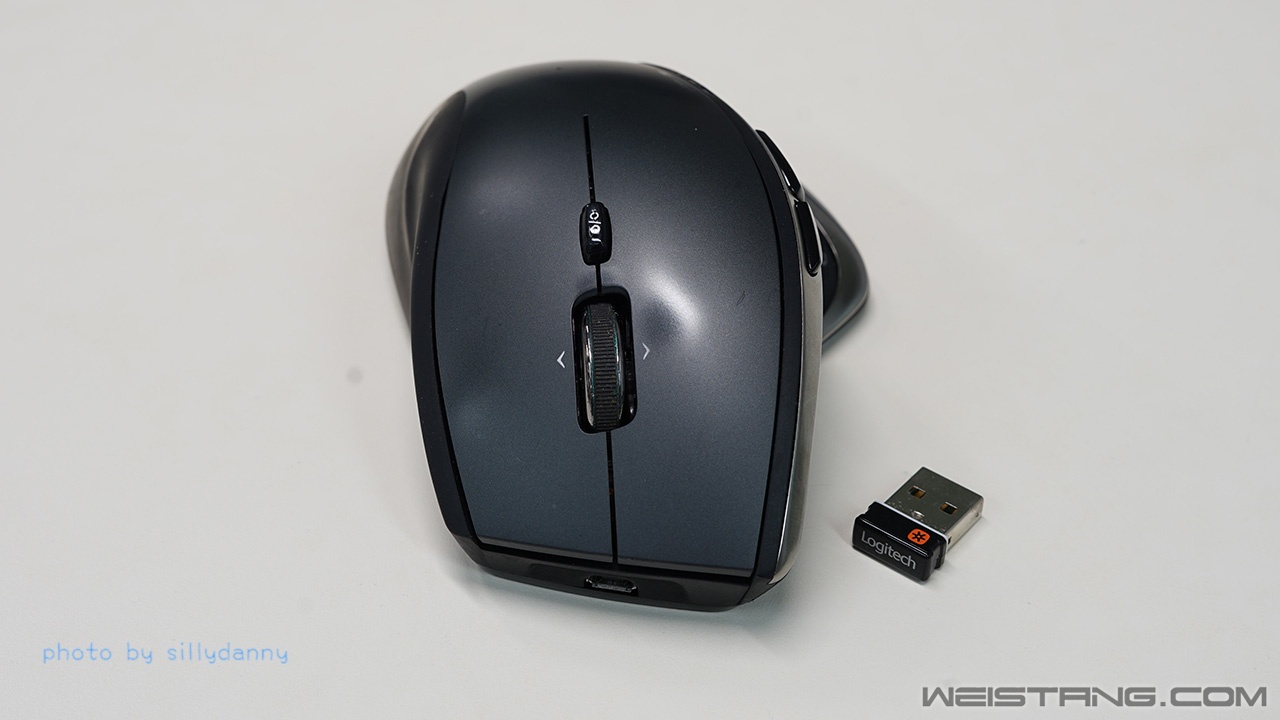

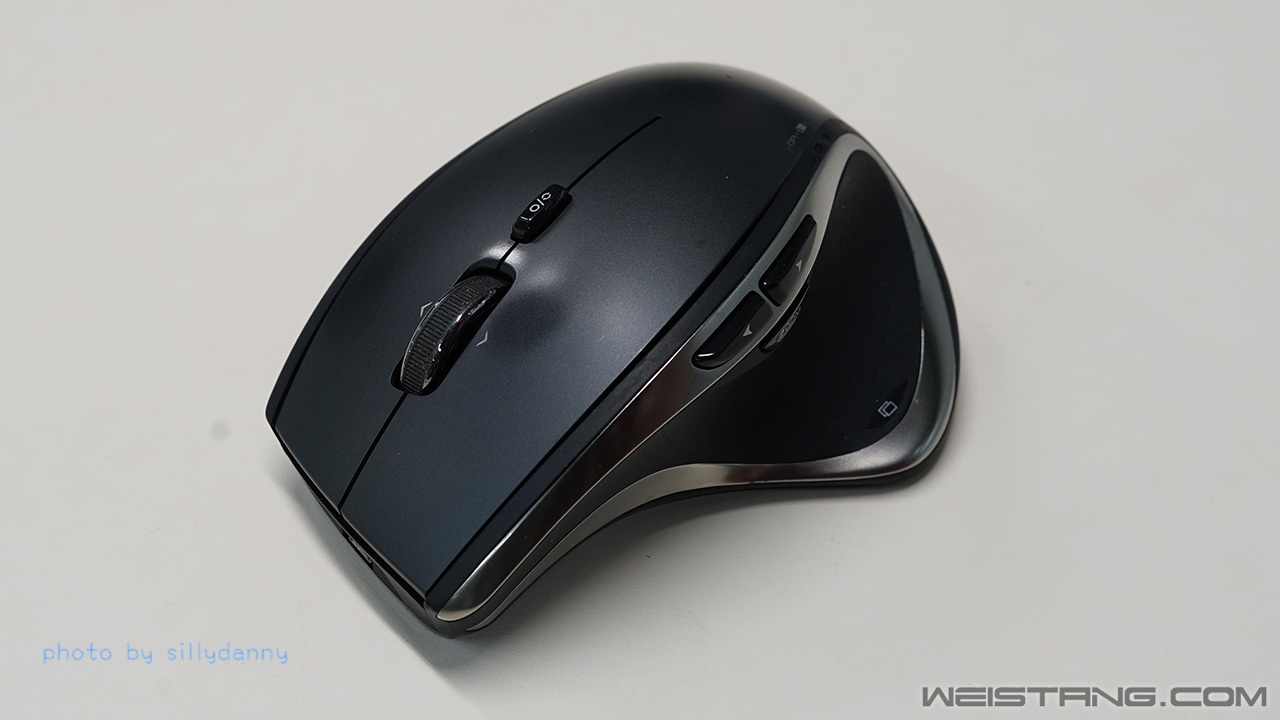

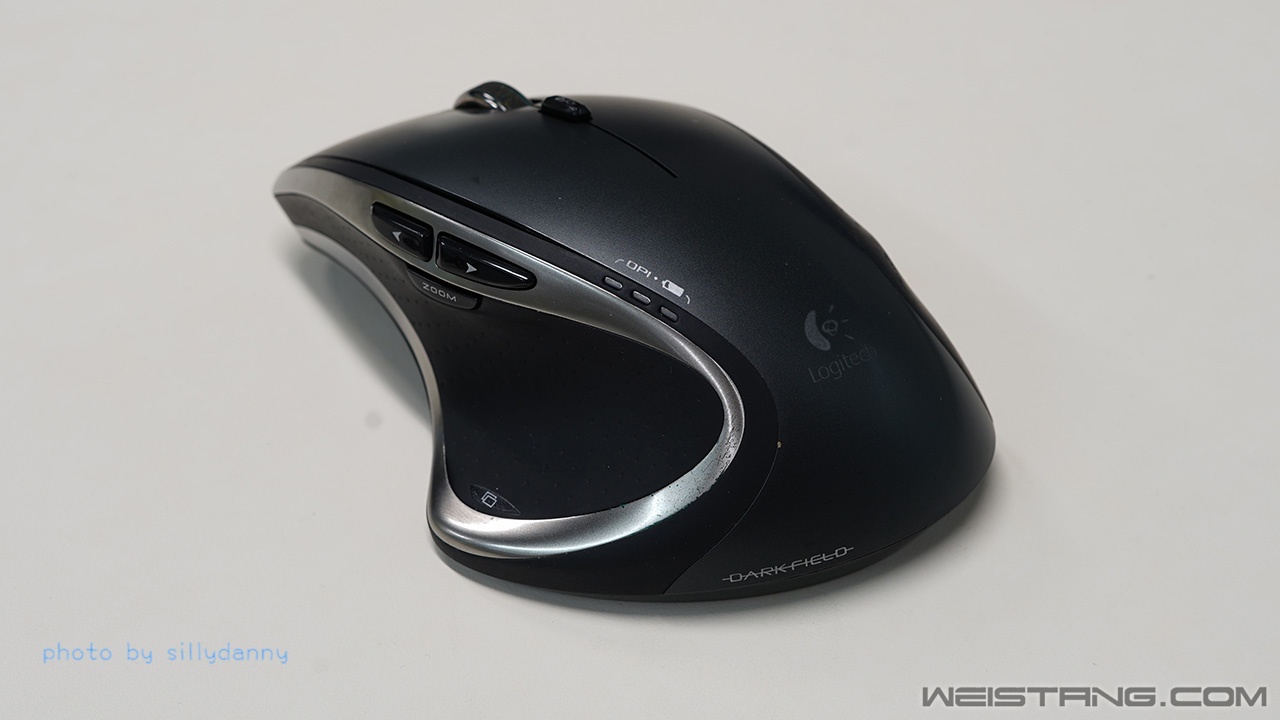

DSC02616.jpg DSC02618.jpg DSC02617.jpg DSC02615.jpg DSC02605.jpg DSC02601.jpg DSC02607.jpg
------------------------------------------------------------------------------
让我们一起来回顾罗家的鼠标用料及做工。

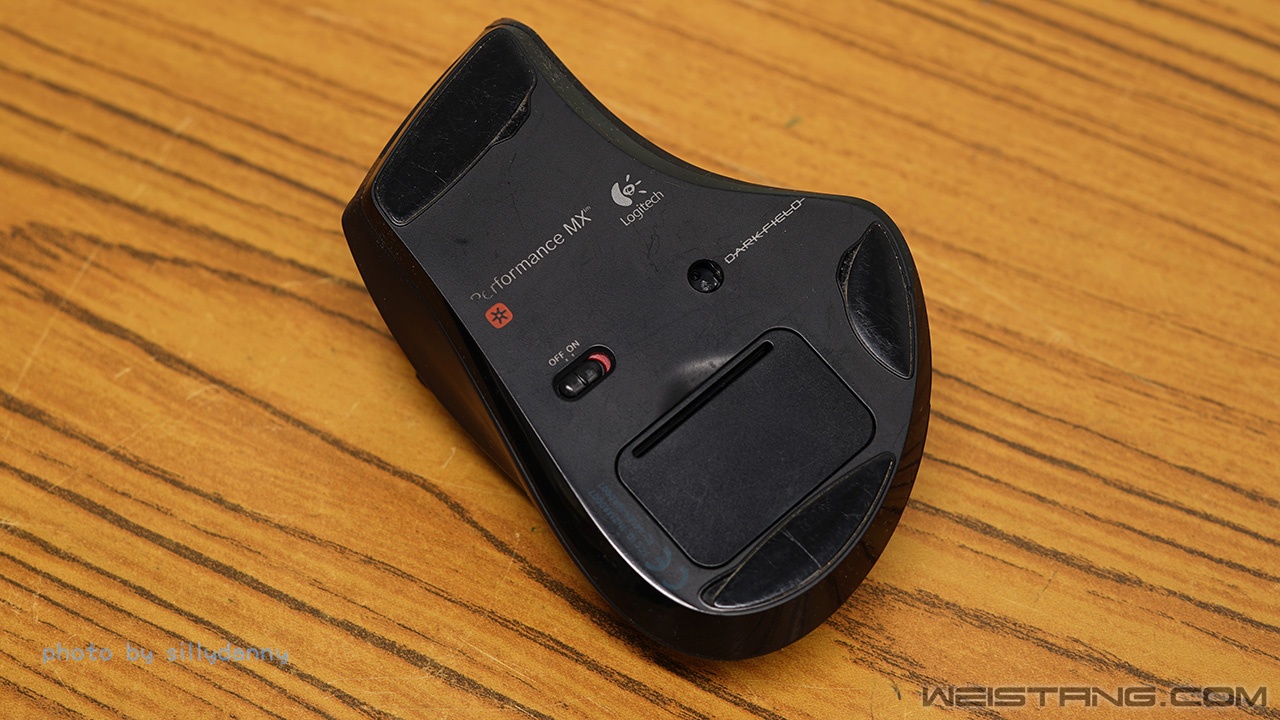

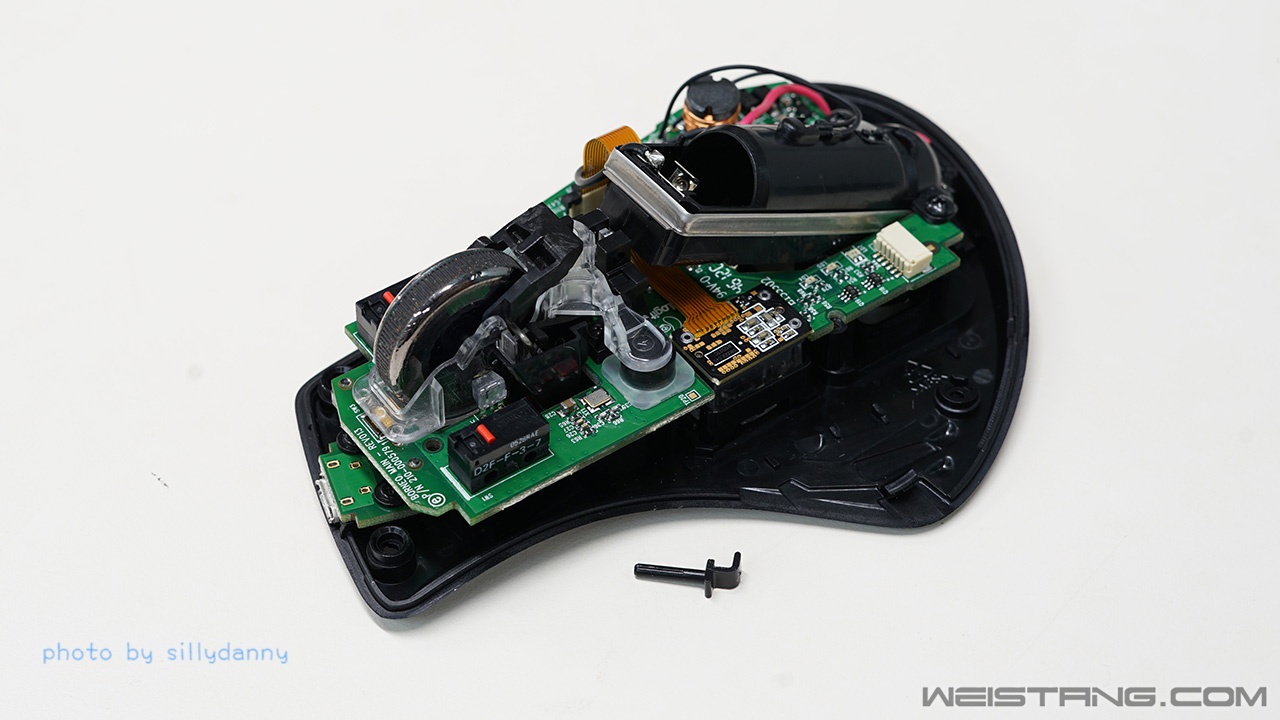

M950背部有3块的脚垫, 移除后会到红点标注共四颗螺丝。

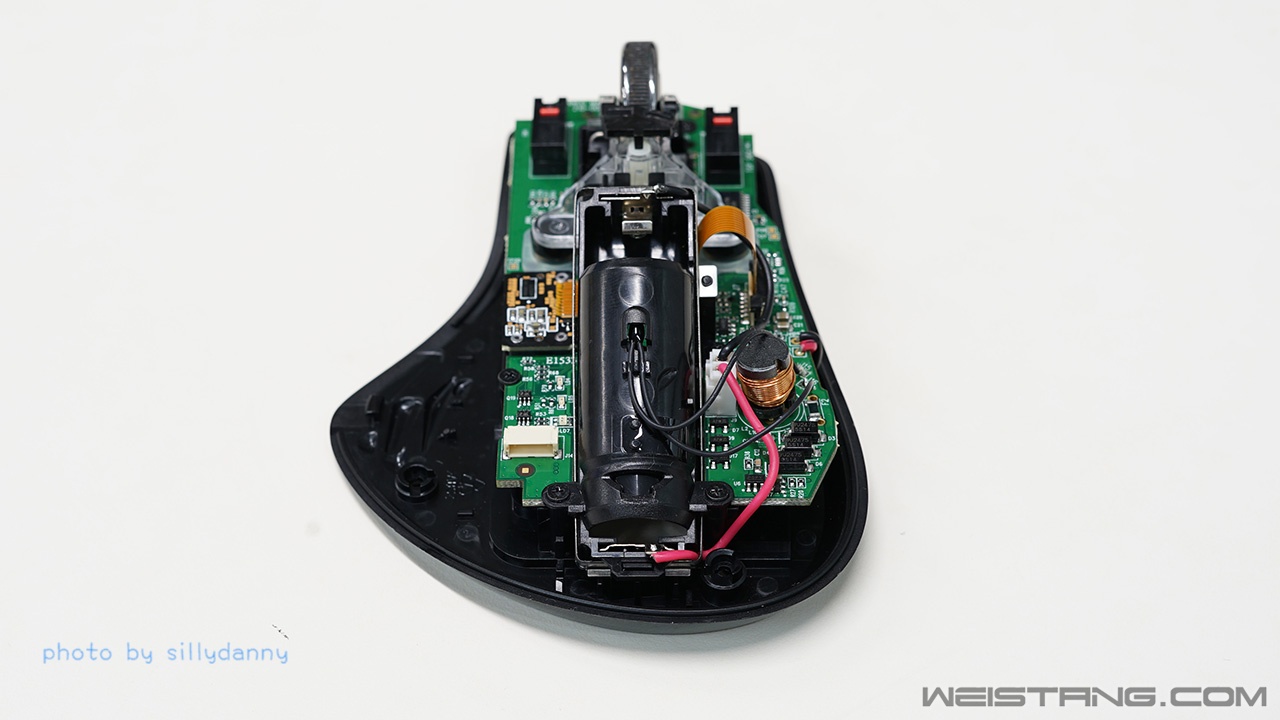

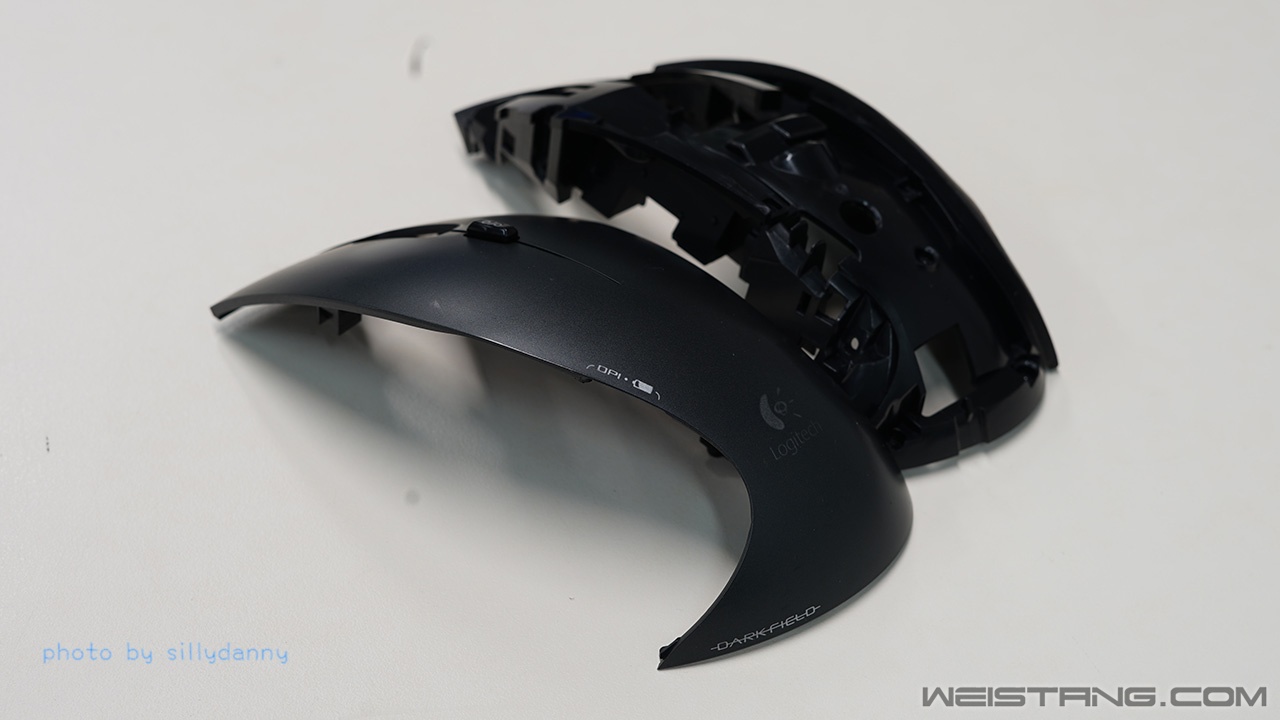

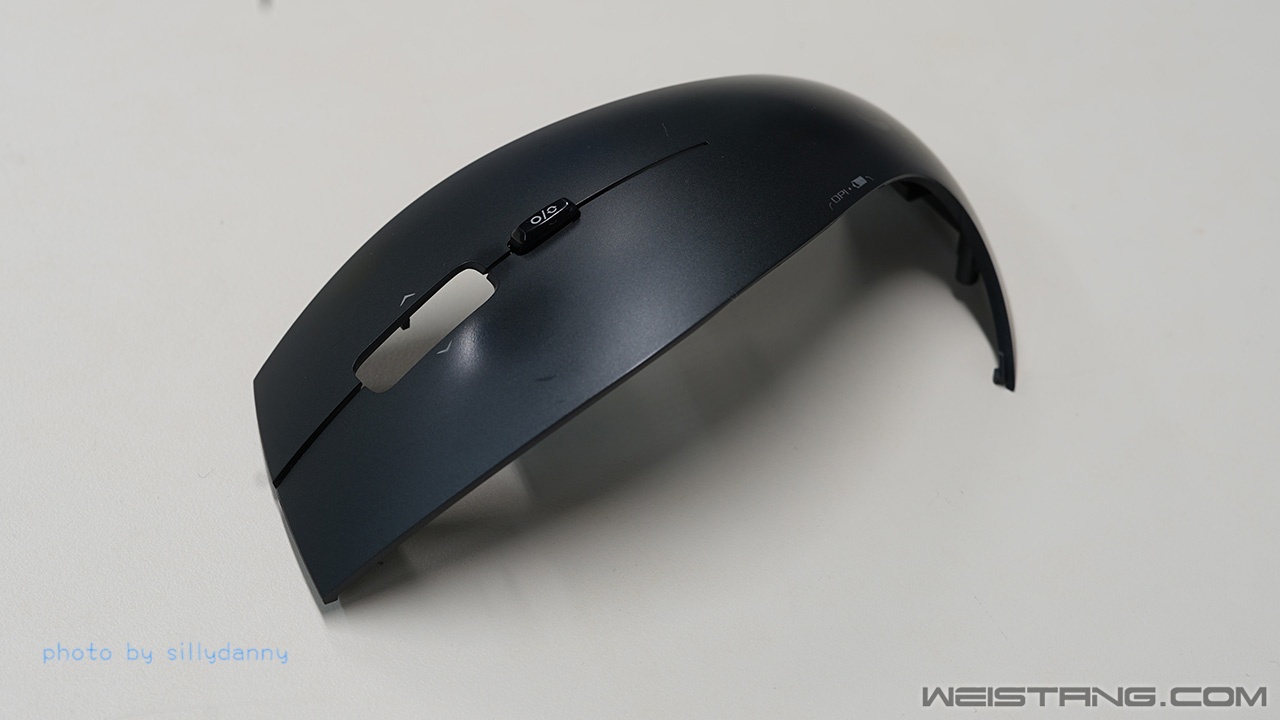

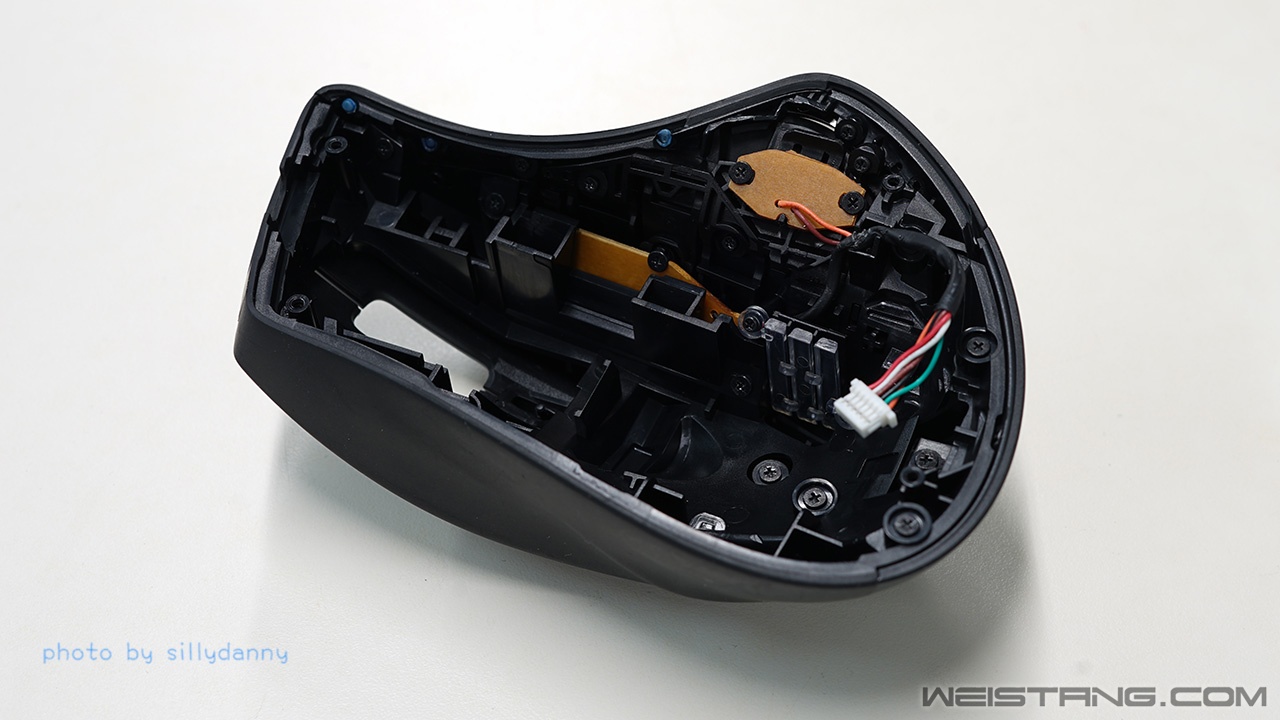

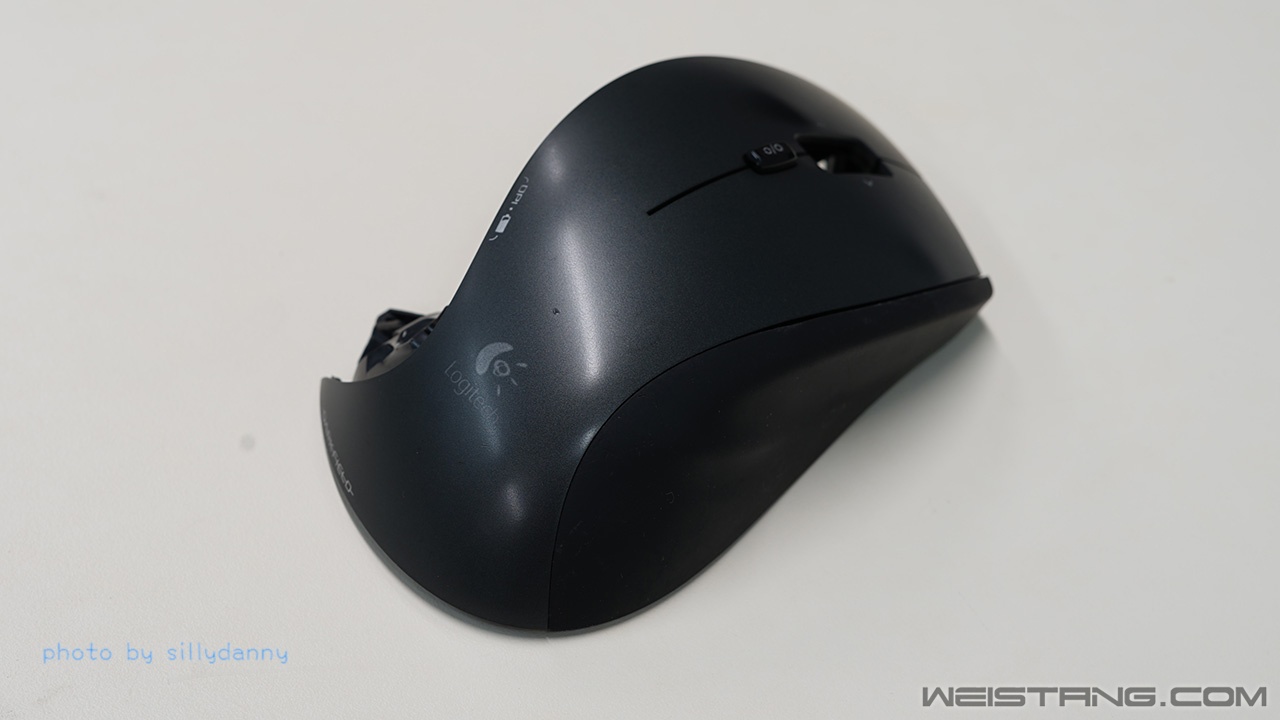

上下分离。
DSC05216.jpg DSC05214.jpg DSC05213_Screw01.jpg

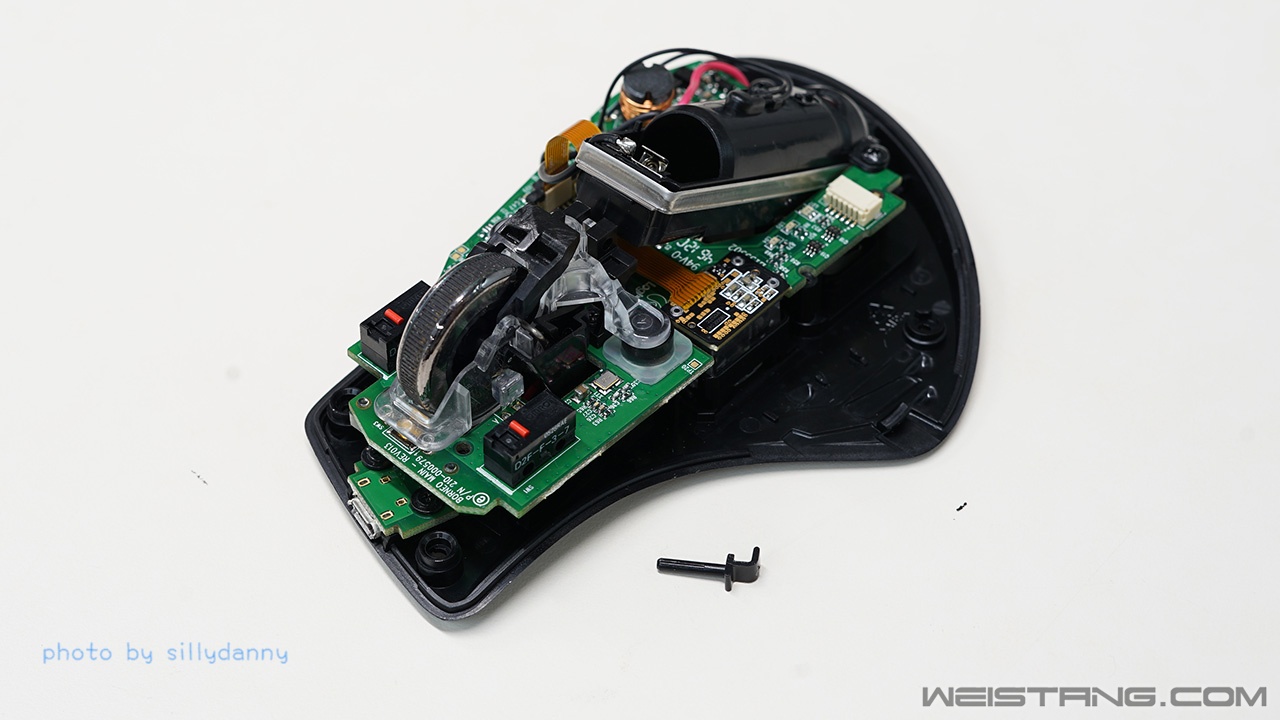

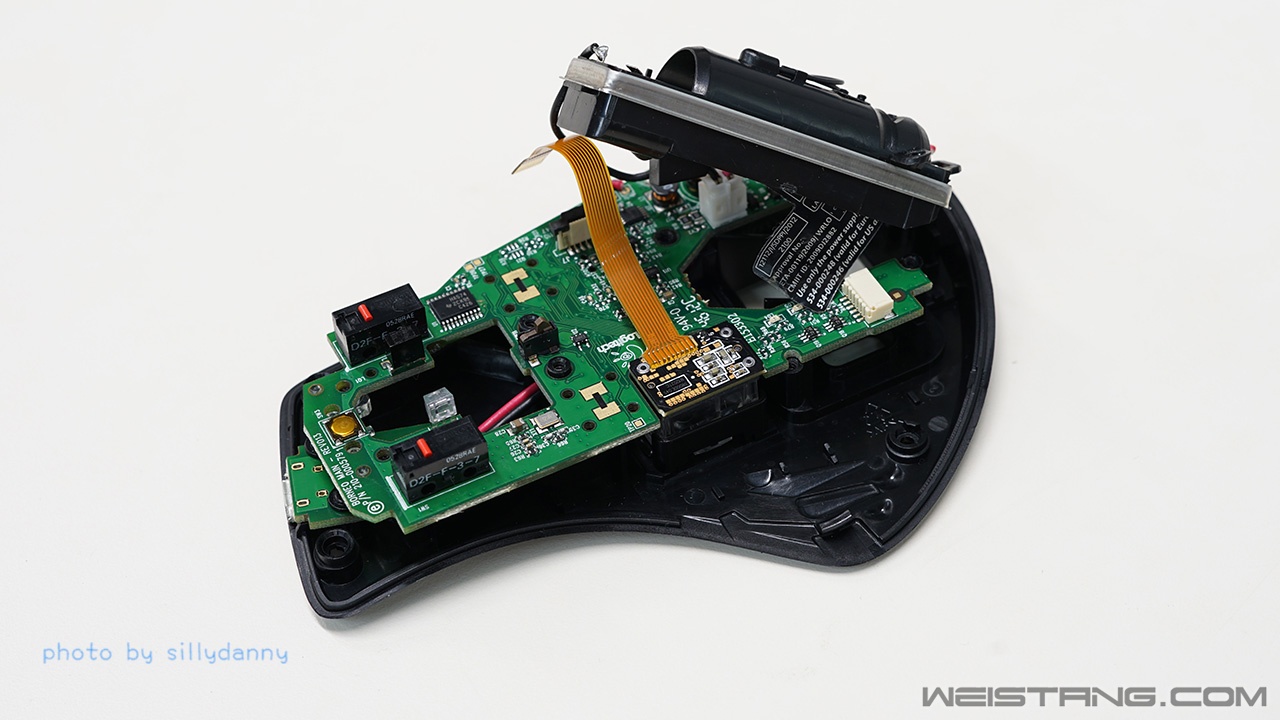

红点标注螺丝有大小之分。
DSC05212.jpg DSC05211.jpg DSC05207.jpg DSC05204.jpg DSC05203.jpg DSC05202.jpg DSC05201.jpg DSC05200.jpg DSC05199.jpg DSC05197.jpg DSC05196.jpg DSC05195.jpg DSC05193.jpg DSC05187.jpg DSC05186.jpg
------------------------------------------------------------------------------

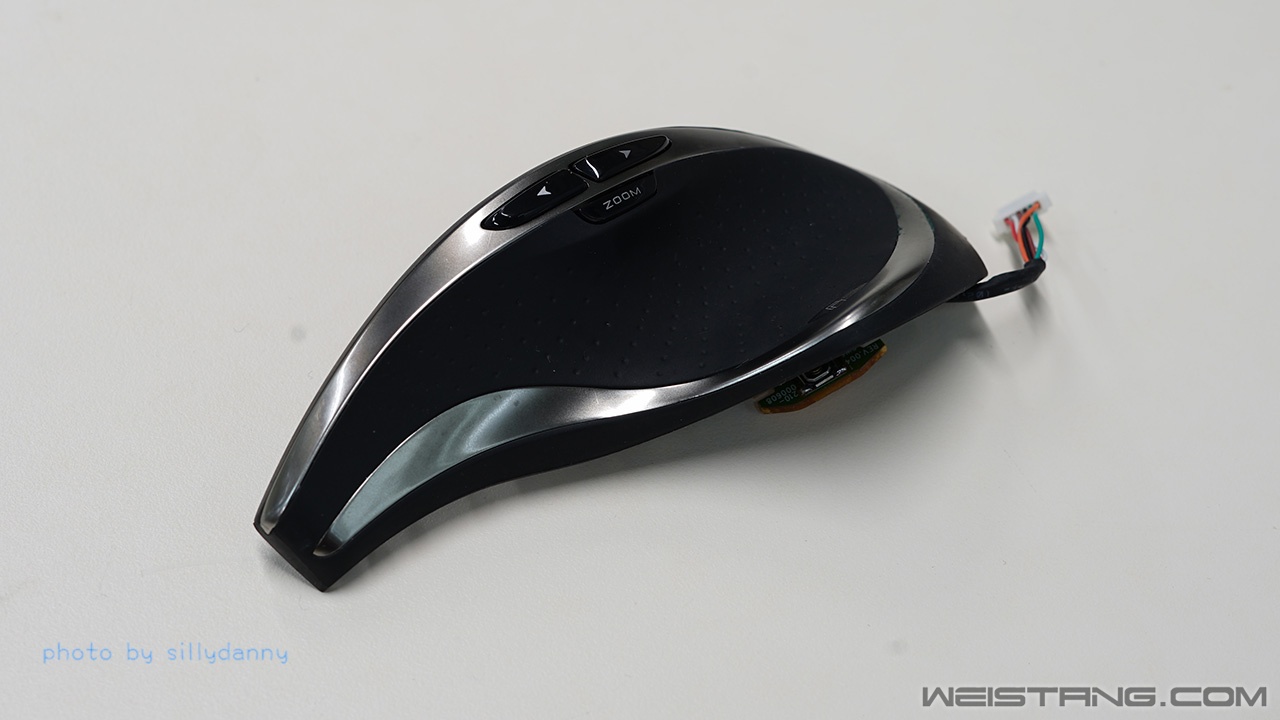

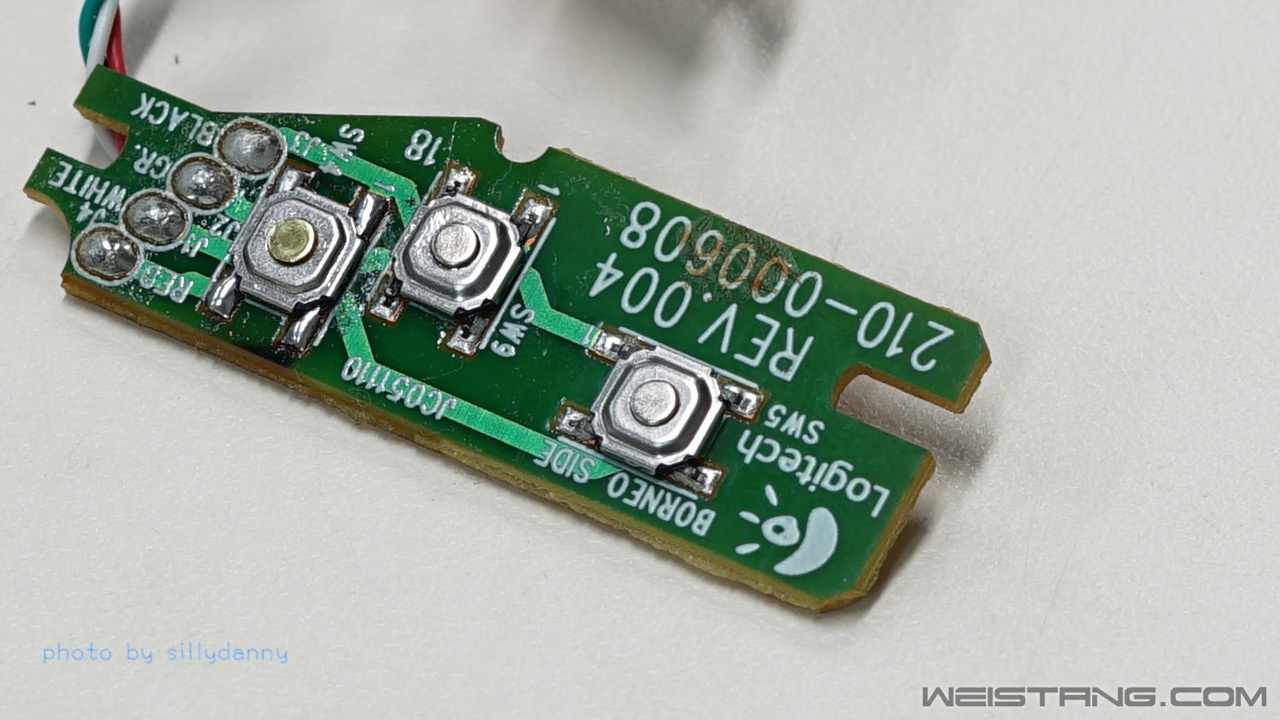

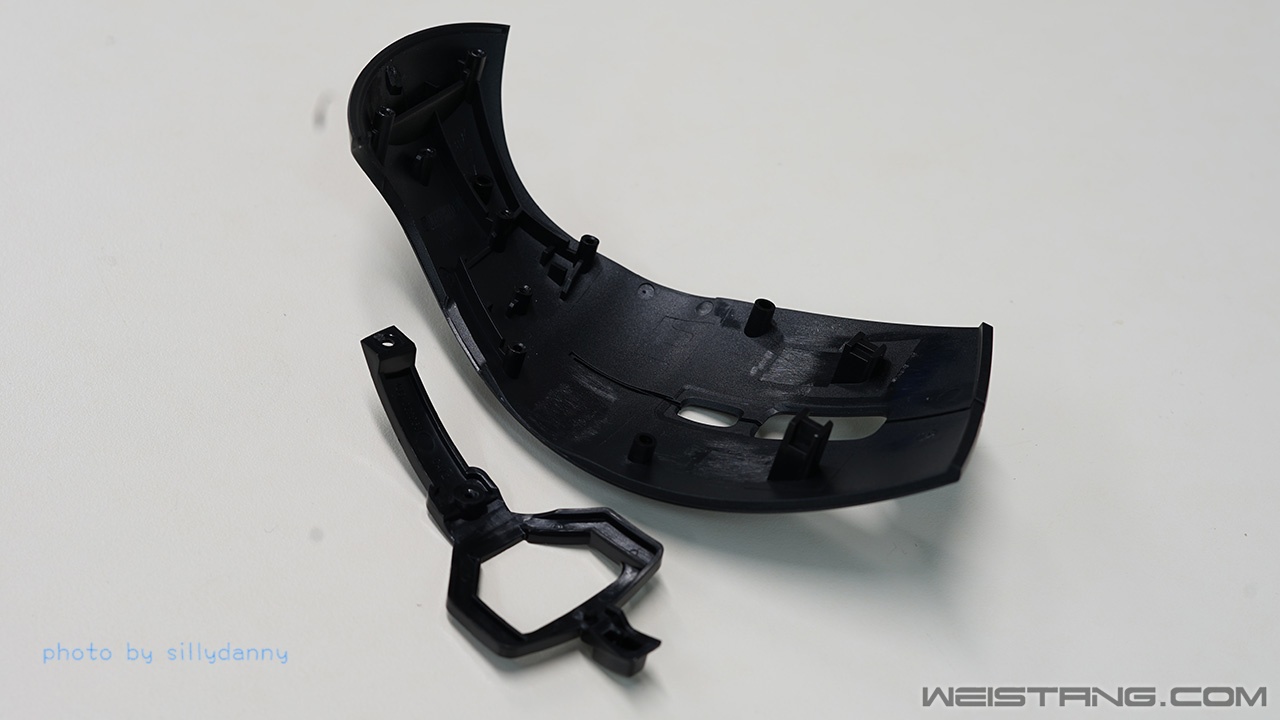

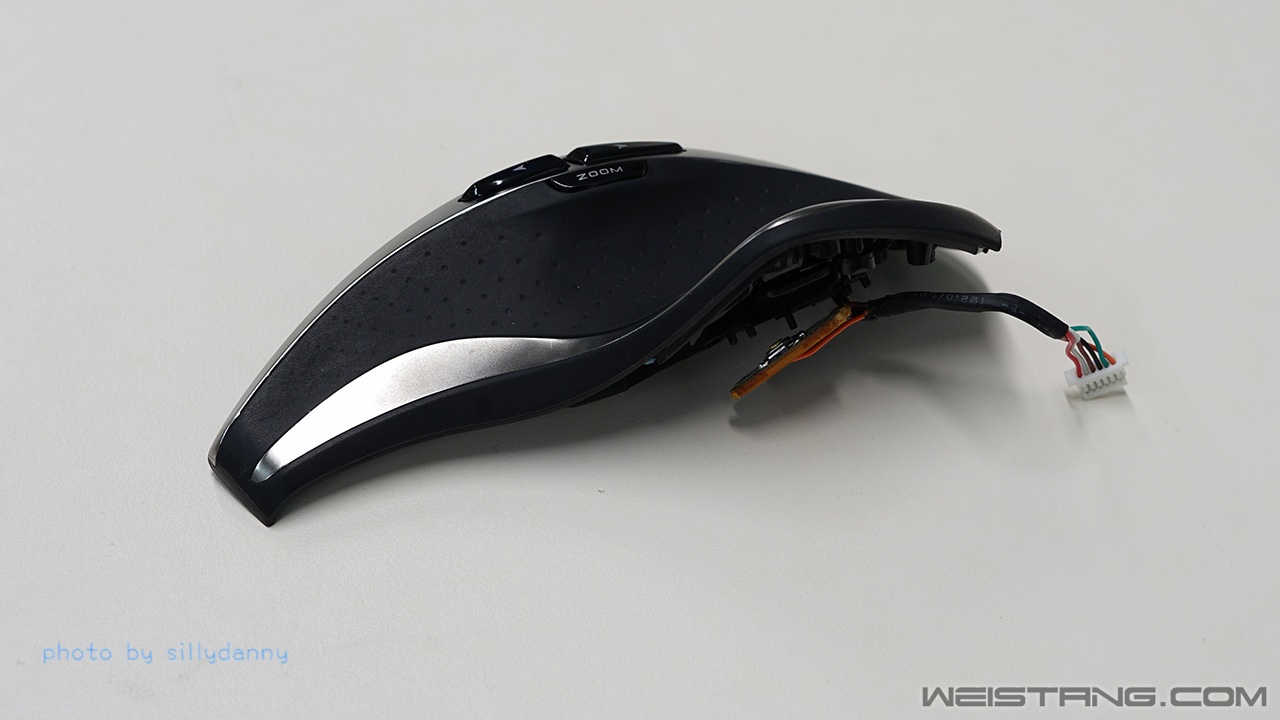

以下是侧键,贴片微动更换部份。
DSC05191.jpg DSC05192.jpg DSC05205_Screw02.jpg
红点标注螺丝有大小之分。
Patch fretting 01.jpg Patch fretting 02.jpg Patch fretting 03.jpg Patch fretting 04.jpg Patch fretting 05.jpg Patch fretting 06.jpg
------------------------------------------------------------------------------

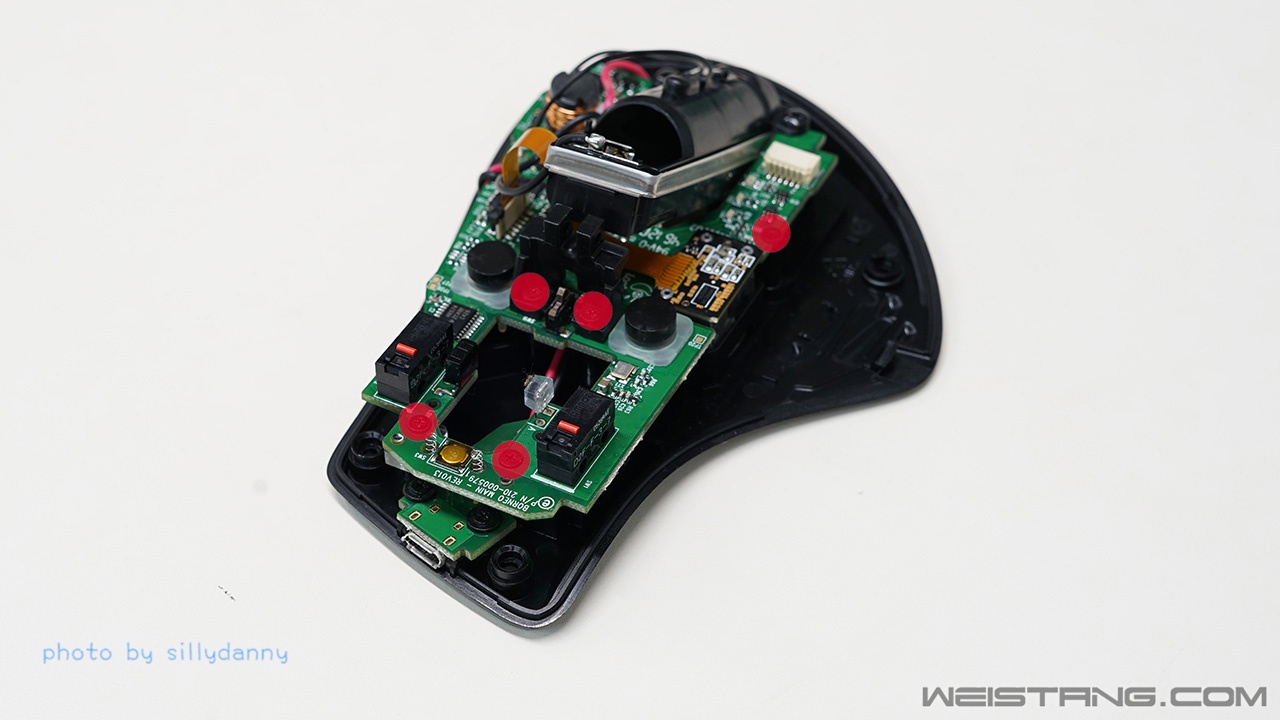

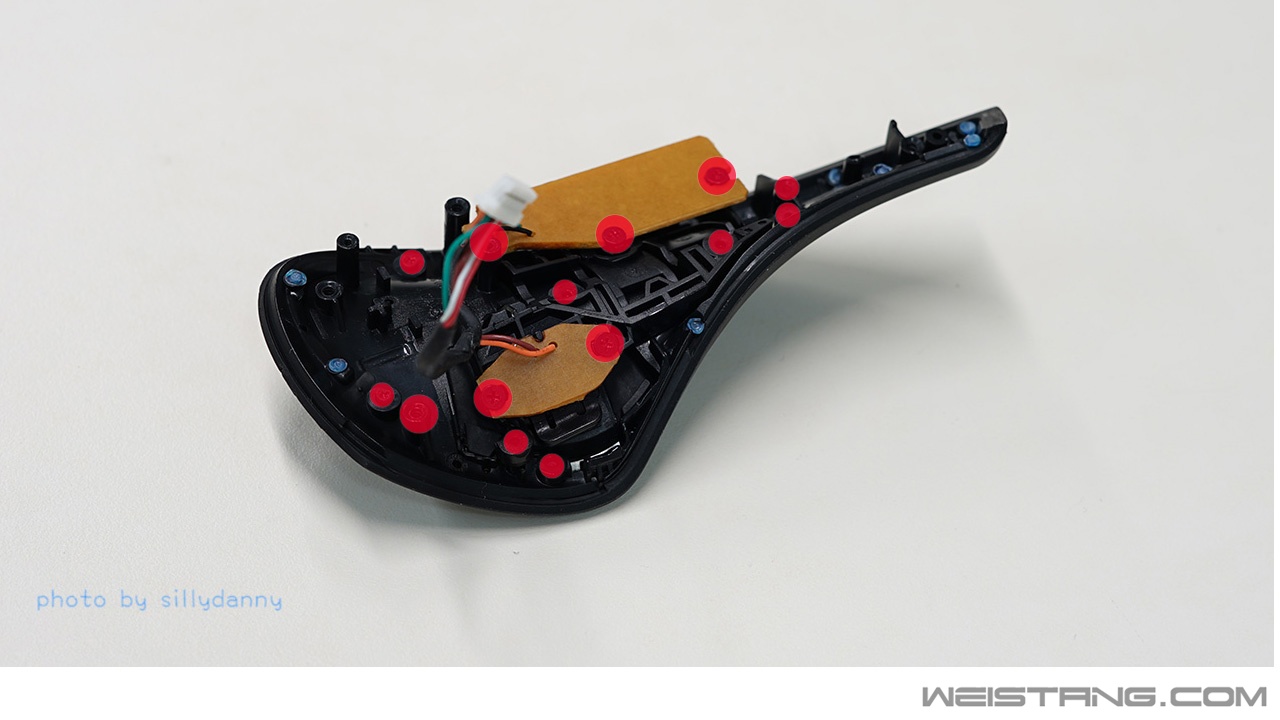

红点标注螺丝位置。
DSC05180.jpg DSC05179.jpg DSC05178.jpg DSC05175.jpg DSC05174.jpg

红点标注螺丝位置。
DSC05171_Revised.jpg DSC05170.jpg DSC05166.jpg DSC05165.jpg DSC05161.jpg DSC05160.jpg DSC05159.jpg DSC05158.jpg DSC05157.jpg DSC05154_Screw.jpg

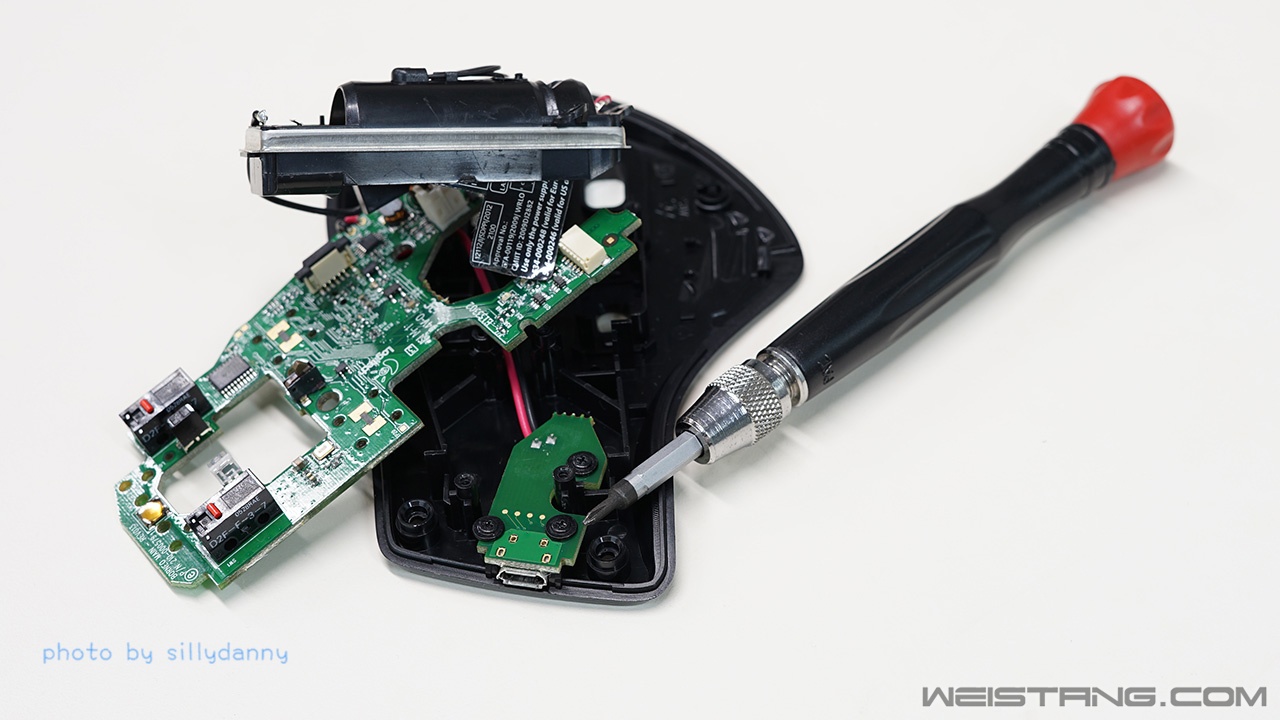

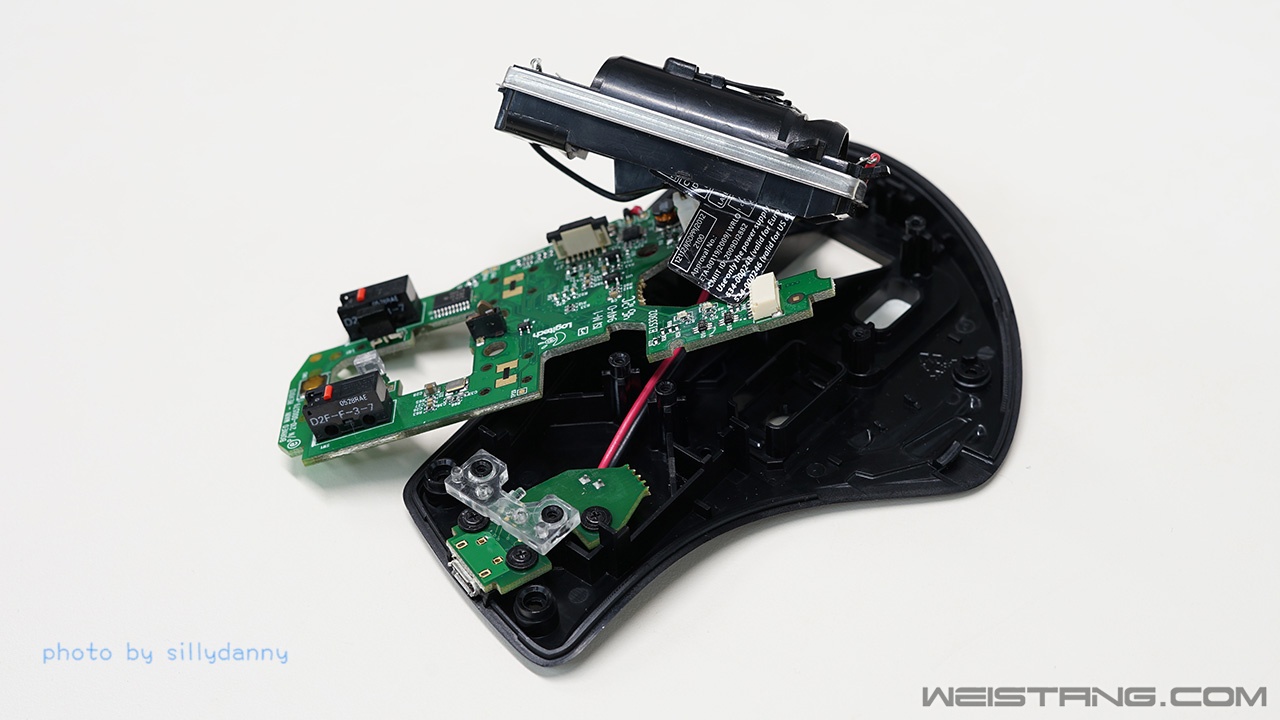

红点标注螺丝位置。

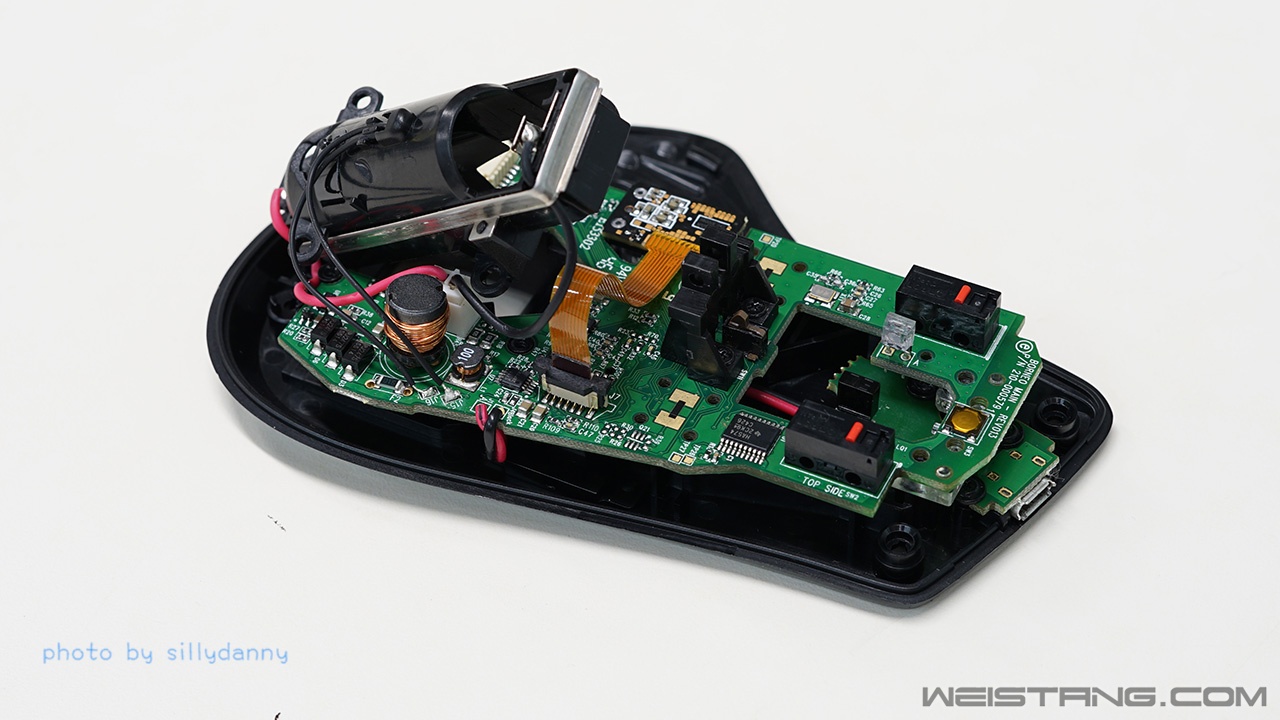

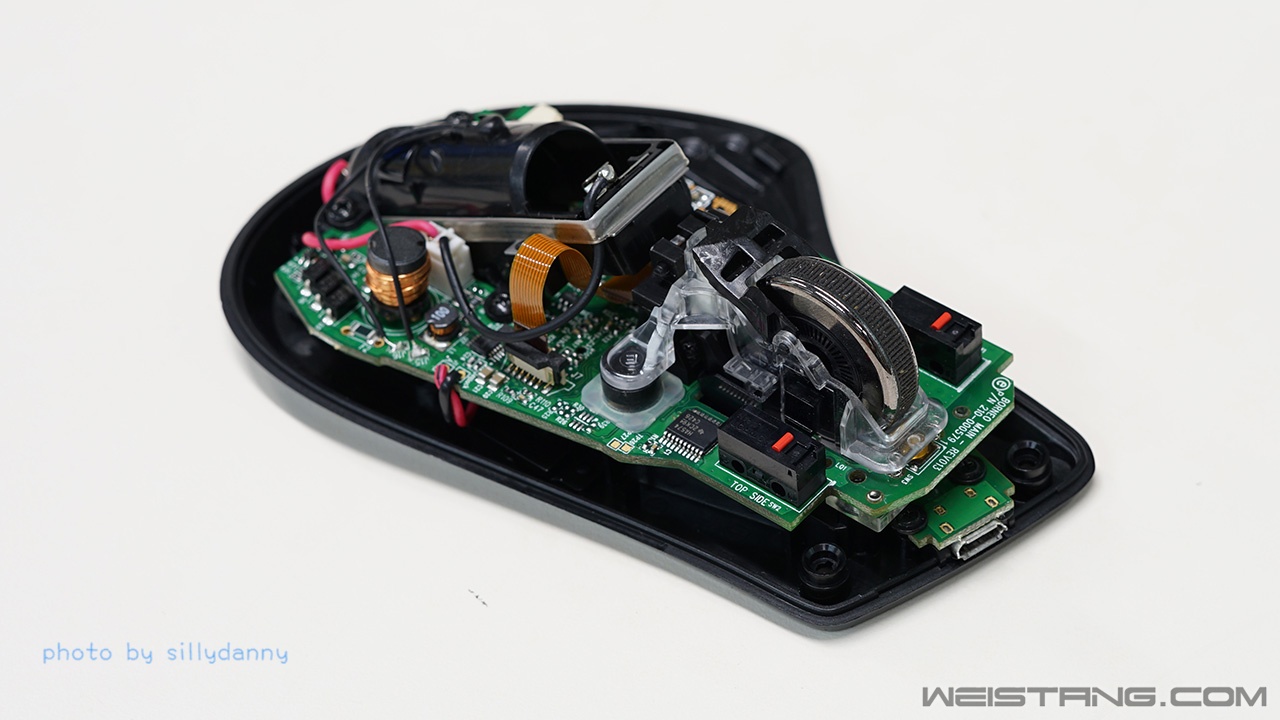

DSC05153.jpg DSC05152.jpg DSC05123.jpg DSC05125_Revised.jpg

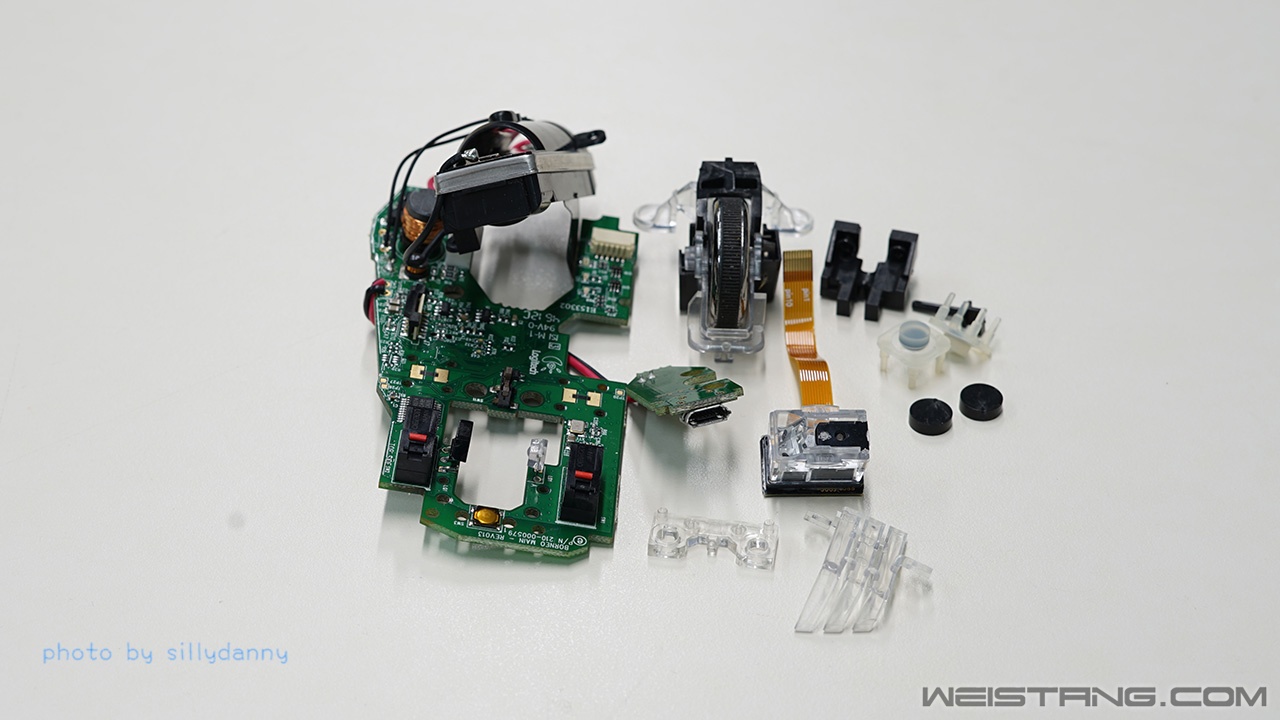

-ATmega324PA 电源控制器
-NRF24L01 无线模块

------------------------------------------------------------------------------
以下是左右键,微动更换部份。
MicroSwitch01.jpg MicroSwitch02.jpg

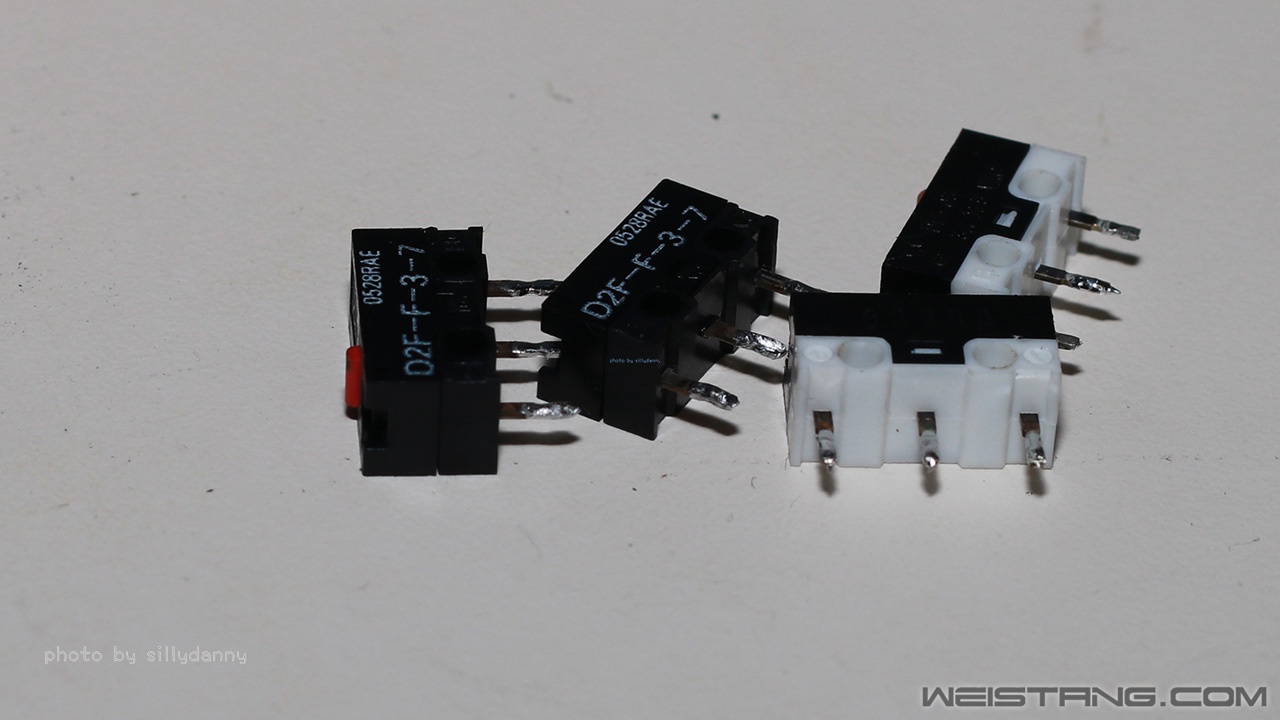

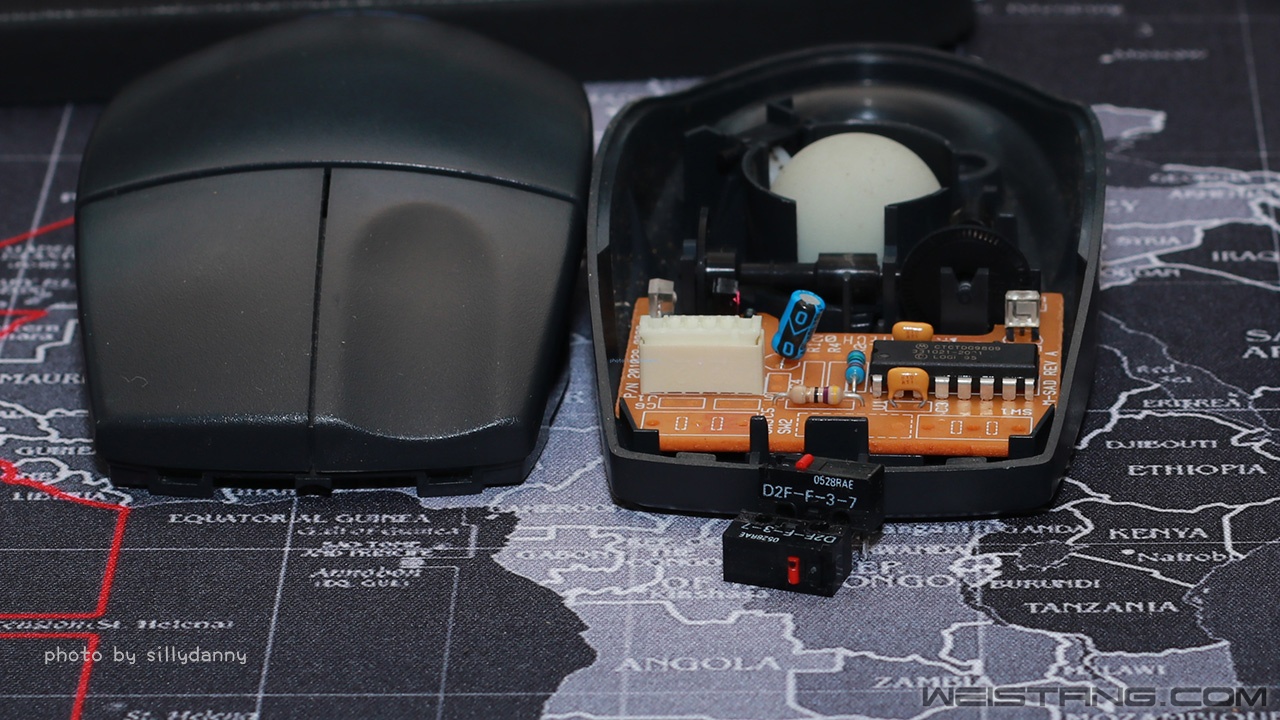

微动是 IBM-12J3615老式滚球鼠标拆下,替换在M950的Omron7N 微动。

MicroSwitch03.jpg MicroSwitch04.jpg MicroSwitch05.jpg

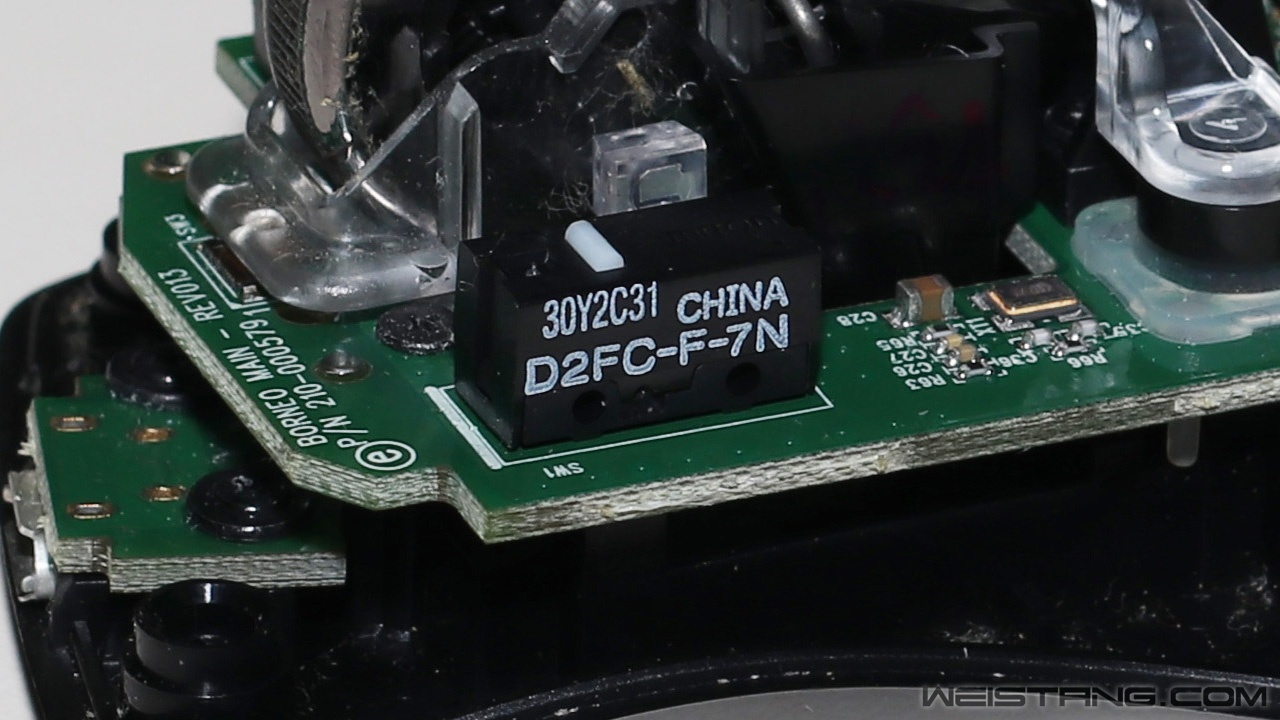

原厂使用Omron D2FC-F-7N,我是很喜欢这手感,但寿命只得500万次。
MicroSwitch06.jpg MicroSwitch07.jpg MicroSwitch08.jpg
经典微动配经典鼠标。

DSC05129.jpg DSC05134_Revised.jpg

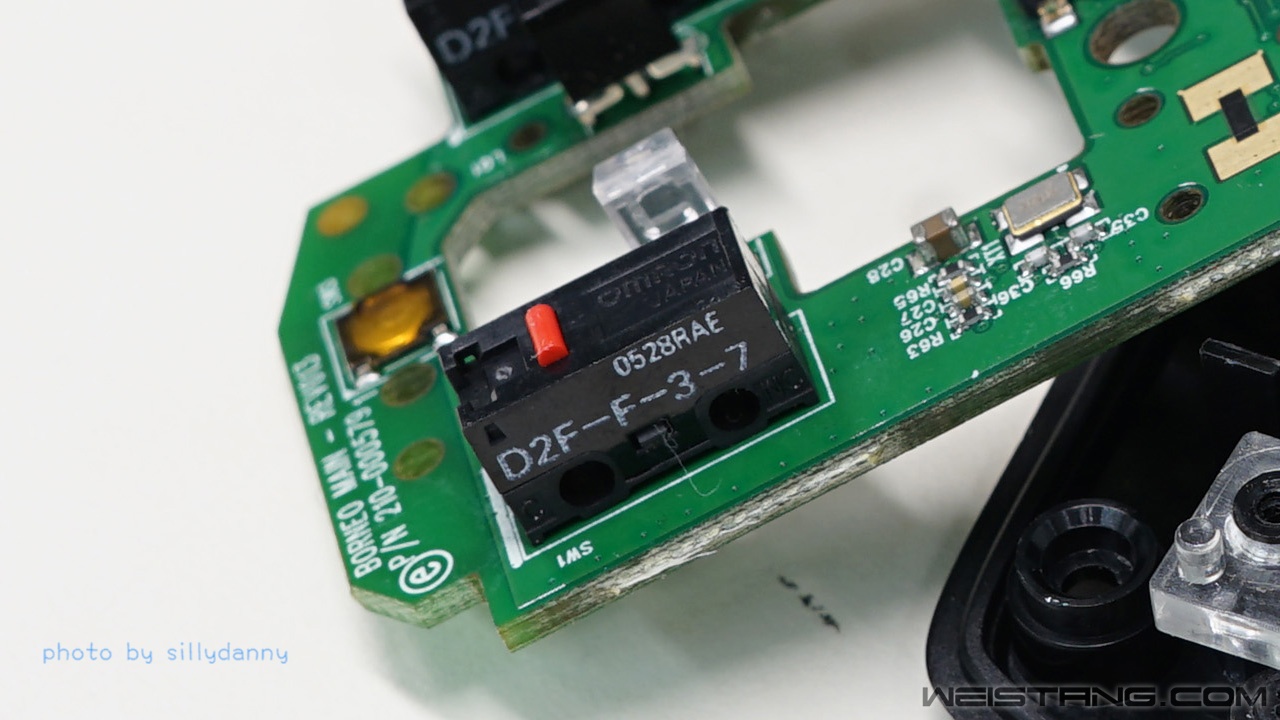

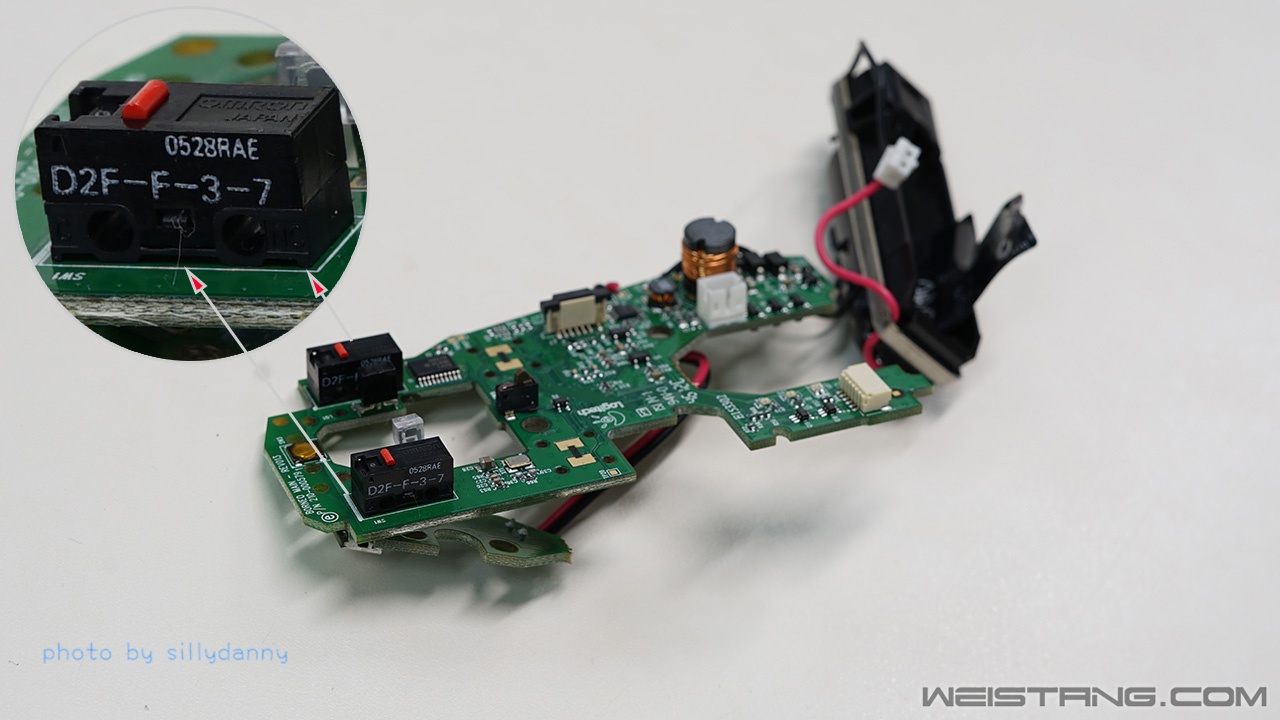

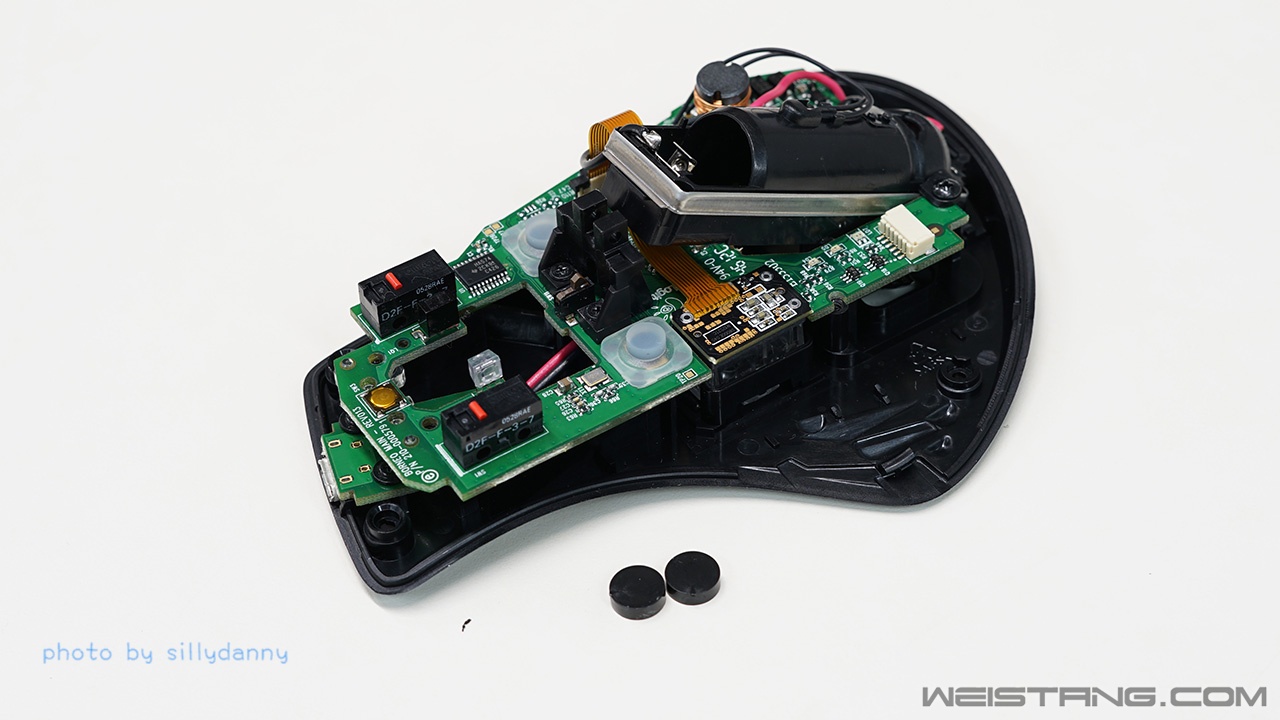

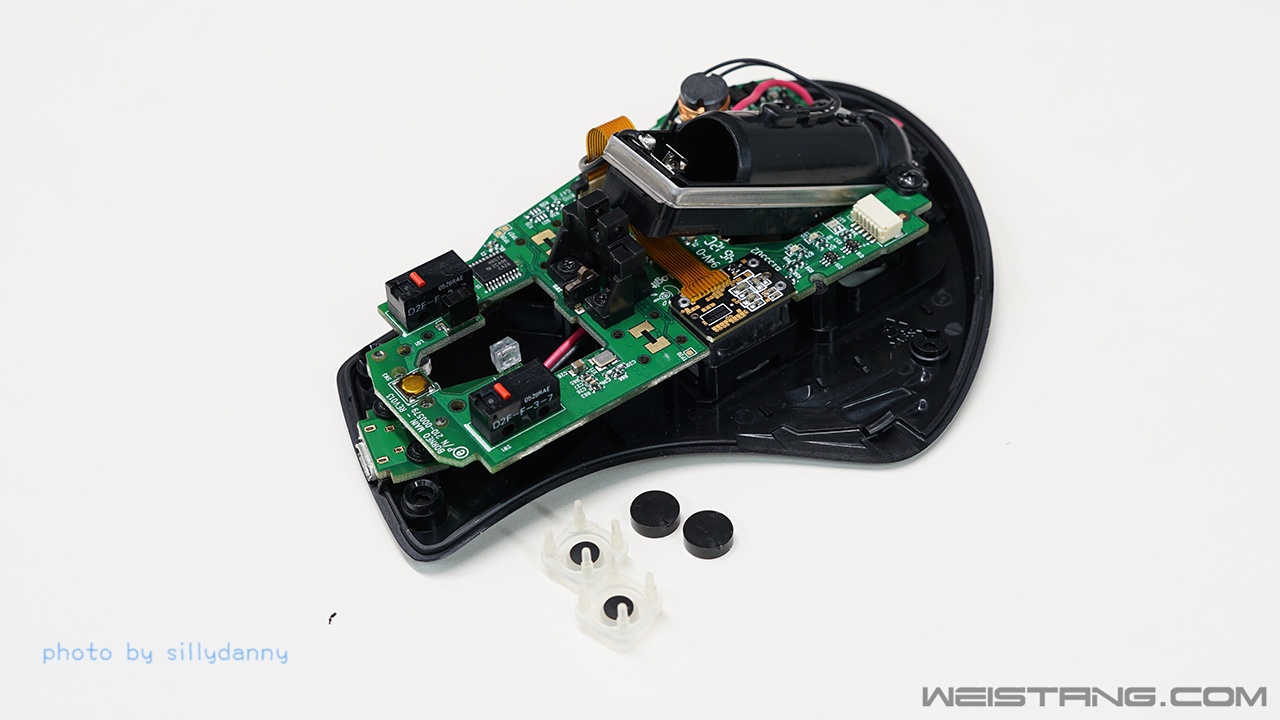

Omron D2F-F-3-7 红点是款经典的鼠标微动开关。
------------------------------------------------------------------------------
DSC05143.jpg DSC05148.jpg DSC05149.jpg DSC05150.jpg
------------------------------------------------------------------------------

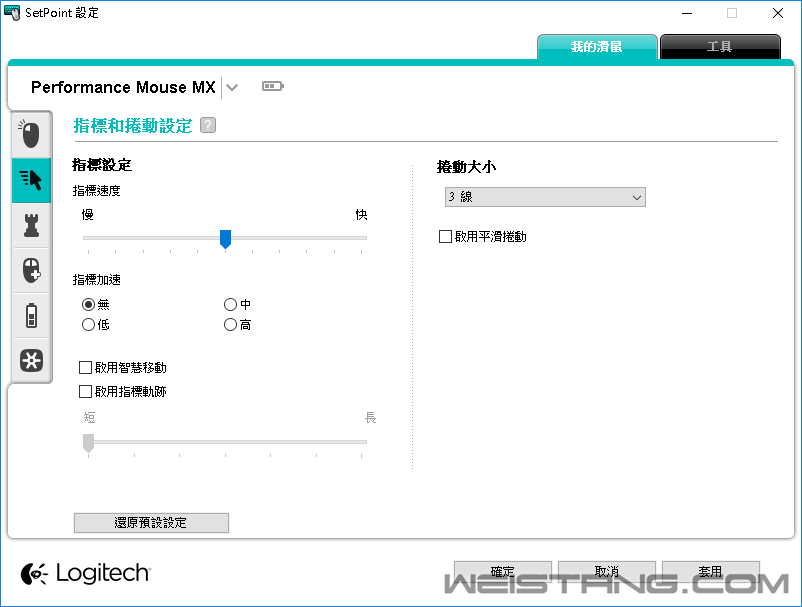

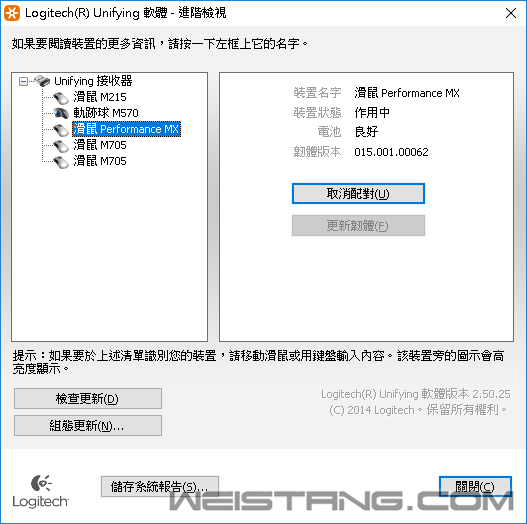

软件SetPoint设定界面。 2018-03-13_092903.png 2018-03-13_092914.png 2018-03-13_092938.png ------------------------------------------------------------------------------ DSC05227.jpg DSC05229.jpg DSC05230.jpg DSC05231.jpg DSC05232.jpg DSC05233.jpg DSC05234.jpg DSC05224.jpg ------------------------------------------------------------------------------ DSC05237_Revised.jpg

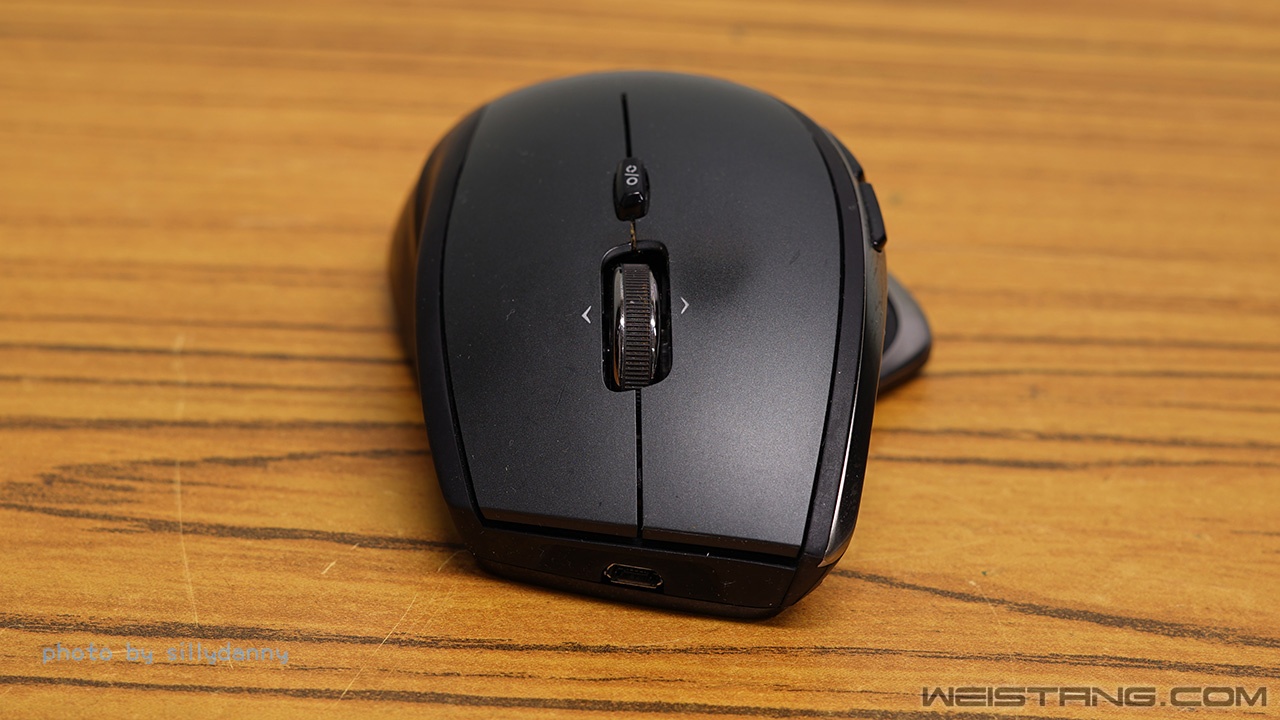

和我的右手完美贴合。

评分

1

查看全部评分

发表于 2018-3-13 13:37 | 显示全部楼层
我一直以为pcb跟下面那个是焊上的 原来都是螺丝固定
发表于 2018-3-13 13:57 | 显示全部楼层
无界引擎定位的鼻祖
发表于 2018-3-13 19:07 | 显示全部楼层
前排看戏
发表于 2018-3-14 23:08 | 显示全部楼层
d2f-f-3-7当年全新也将近10元一颗,不过m950换这微动不用打磨触点么

点评

老ibm鼠标标配红点微动,当初十好几块一颗的时候 不少有拆机的,都是从这鼠标上拆下来的,然后七八块钱卖,都赚了  详情 回复 发表于 2018-3-29 15:51
发表于 2018-3-16 12:35 | 显示全部楼层
做工很好,不愧是当年旗舰,而且mx master后来衔接的也很好,技术流厉害
发表于 2018-3-17 15:46 | 显示全部楼层
m950引擎黑科技当年也是口水很久

各种材料上都能用
发表于 2018-3-19 03:20 | 显示全部楼层
我有一个这个鼠标,但是中键(滚轮)不好用,因为画图需要中键,就一直闲置了
请问这个鼠标可以把中键改为普通的滚轮按键吗?

点评

罗技万年中键贴片,外加双模滚轮,不是太硬就是回弹渣,g900表现算是不错的,但依然不能跟用标准微动的滚轮比手感  详情 回复 发表于 2018-3-27 09:58
不能,只能用贴片。 原装是0.8mm,很硬。放手去改造可以试试上1.5mm的,压力减轻15g。 不然就忍受。  详情 回复 发表于 2018-3-19 19:13
我想應該沒有了.....可能要換另外鼠標.  详情 回复 发表于 2018-3-19 16:09
发表于 2018-3-19 14:08 | 显示全部楼层
这做工太好了,感觉比mxmaster还要好
 楼主| 发表于 2018-3-19 16:09 | 显示全部楼层
lanmood 发表于 2018-3-19 03:20
我有一个这个鼠标,但是中键(滚轮)不好用,因为画图需要中键,就一直闲置了
请问这个鼠标可以把中键改为 ...

我想應該沒有了.....可能要換另外鼠標.
发表于 2018-3-19 19:13 | 显示全部楼层
lanmood 发表于 2018-3-19 03:20
我有一个这个鼠标,但是中键(滚轮)不好用,因为画图需要中键,就一直闲置了
请问这个鼠标可以把中键改为 ...

不能,只能用贴片。
原装是0.8mm,很硬。放手去改造可以试试上1.5mm的,压力减轻15g。
不然就忍受。
发表于 2018-3-19 19:21 | 显示全部楼层
这红点的真不多见了,不过手感用不惯。
发表于 2018-3-21 16:52 | 显示全部楼层
我记得这个鼠标相当重了
发表于 2018-3-22 20:22 | 显示全部楼层
sillydanny 发表于 2018-3-19 16:09
我想應該沒有了.....可能要換另外鼠標.

只能闲置了
中键对我非常重要
发表于 2018-3-22 20:24 | 显示全部楼层
AMD公关部 发表于 2018-3-21 16:52
我记得这个鼠标相当重了

是的
有点重
且外形、做工相当拉风

一般日常办公文档、上网使用还不错
特别是同事间讨论个问题啥的,放在玻璃台面无障碍
发表于 2018-3-23 02:12 | 显示全部楼层
m950重量也是感人
发表于 2018-3-27 09:58 | 显示全部楼层
lanmood 发表于 2018-3-19 03:20
我有一个这个鼠标,但是中键(滚轮)不好用,因为画图需要中键,就一直闲置了
请问这个鼠标可以把中键改为 ...

罗技万年中键贴片,外加双模滚轮,不是太硬就是回弹渣,g900表现算是不错的,但依然不能跟用标准微动的滚轮比手感
发表于 2018-3-27 22:41 | 显示全部楼层
大梦神 发表于 2018-3-27 09:58
罗技万年中键贴片,外加双模滚轮,不是太硬就是回弹渣,g900表现算是不错的,但依然不能跟用标准微动的滚 ...

现在想买个画图用的高端点的鼠标都不好卖了,高端鼠标现在基本清一色四向滚轮,画图中键按到死……

点评

换电池的G900,然后回报率开到125hz  详情 回复 发表于 2018-3-30 10:38
发表于 2018-3-29 15:51 | 显示全部楼层
大胖鸟 发表于 2018-3-14 23:08
d2f-f-3-7当年全新也将近10元一颗,不过m950换这微动不用打磨触点么

老ibm鼠标标配红点微动,当初十好几块一颗的时候 不少有拆机的,都是从这鼠标上拆下来的,然后七八块钱卖,都赚了
发表于 2018-3-30 10:38 | 显示全部楼层
lanmood 发表于 2018-3-27 22:41
现在想买个画图用的高端点的鼠标都不好卖了,高端鼠标现在基本清一色四向滚轮,画图中键按到死……

换电池的G900,然后回报率开到125hz
