[改造] 冰豹KONE PURE SE按键回响问题调整(拆解+调整方法)

[复制链接]
发表于 2018-3-15 22:28 | 显示全部楼层 |阅读模式
本帖最后由 W.L.Troy 于 2018-3-15 22:29 编辑

某位论坛大神的两款鼠标左侧按键存在回响问题所以找飞线哥来帮忙调教一下,正好借这个机会跟网友们分享一下解决这类问题的方法。有些鼠标因为模具精度问题会出现按键回响(空响)问题,所谓的回响(空响)就是按键会弹的声音不够清脆,出现发闷发空的感觉,出现此类问题的原因一般是两种,一种是空键程造成的,空键程就是按键柱距离微动的触电距离偏大,回弹时就会有回响的问题。另一种是鼠标上壳造成的,上壳一般有两层,上层与下层在按键部分的后端贴合不紧密,按键会弹的时候就会造成震动,所以产生回响,原理跟弹片的震动十分相似,这次的调整思路我们从这两个点来进行。
冰豹KONE PURE SE特写

鼠标侧面特写,我还是十分喜欢这款小鼠标的

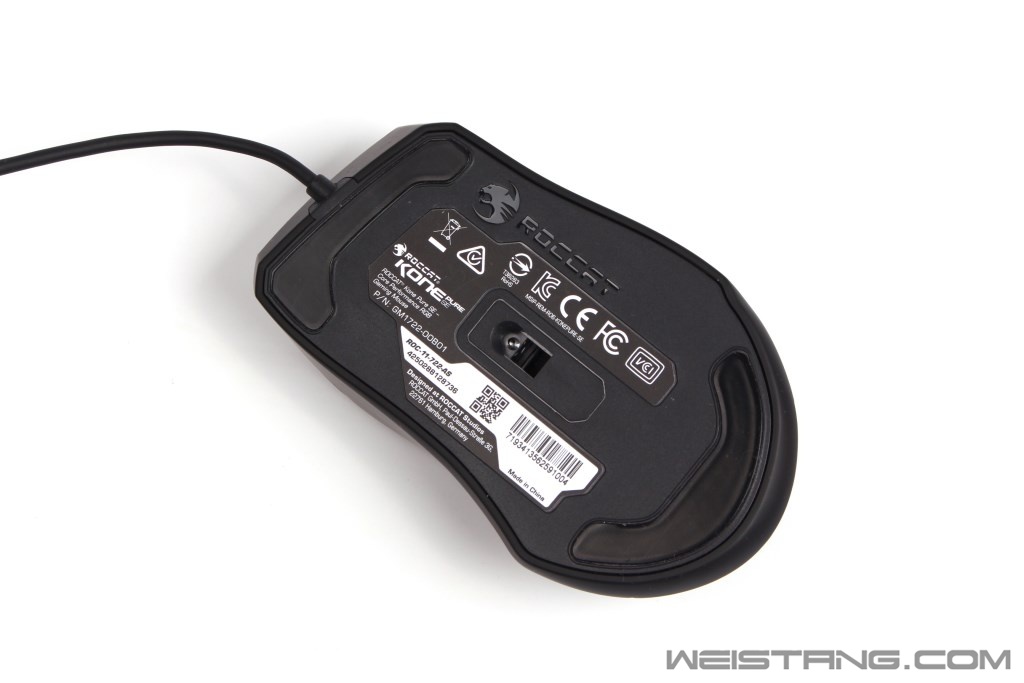

底部特写,撕掉前后的脚贴就能看到固定上下壳的四颗螺丝。

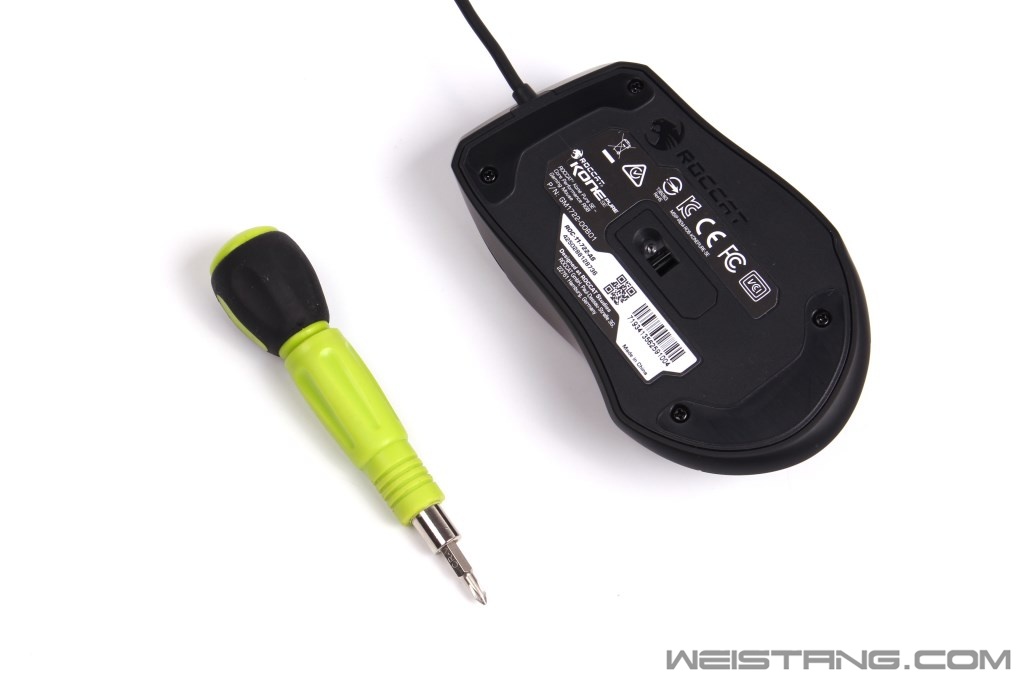

撕脚贴建议还是用热风枪来吹一下,借老婆的吹风机来下手。

底部四颗螺丝处理起来十分简单。

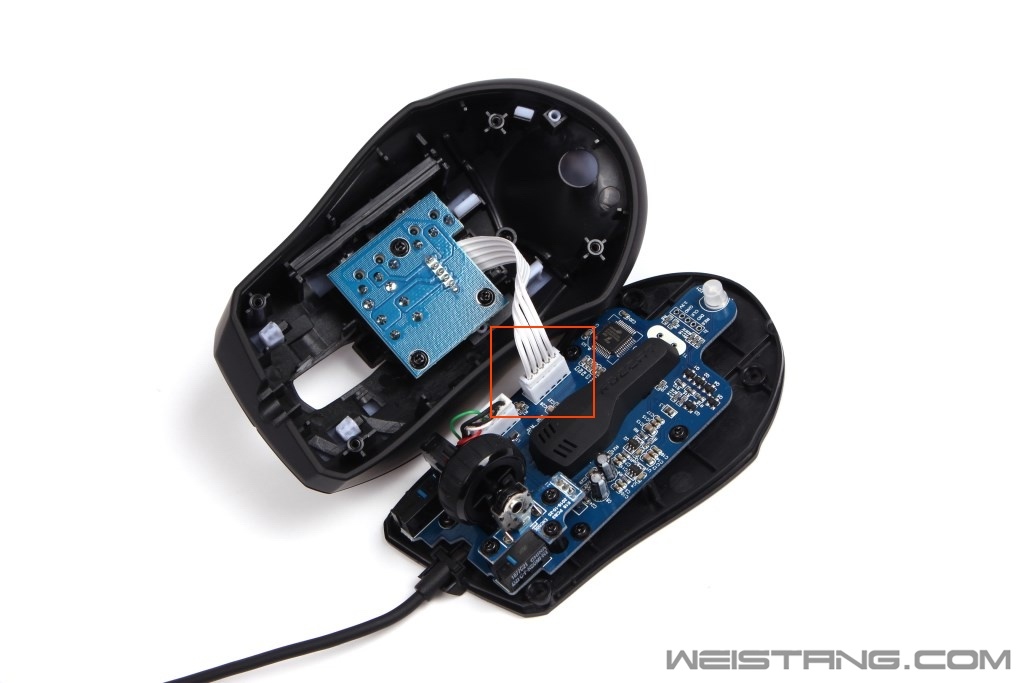

拆开上下壳的时候注意这里的排线,千万别用力过大扯断了。

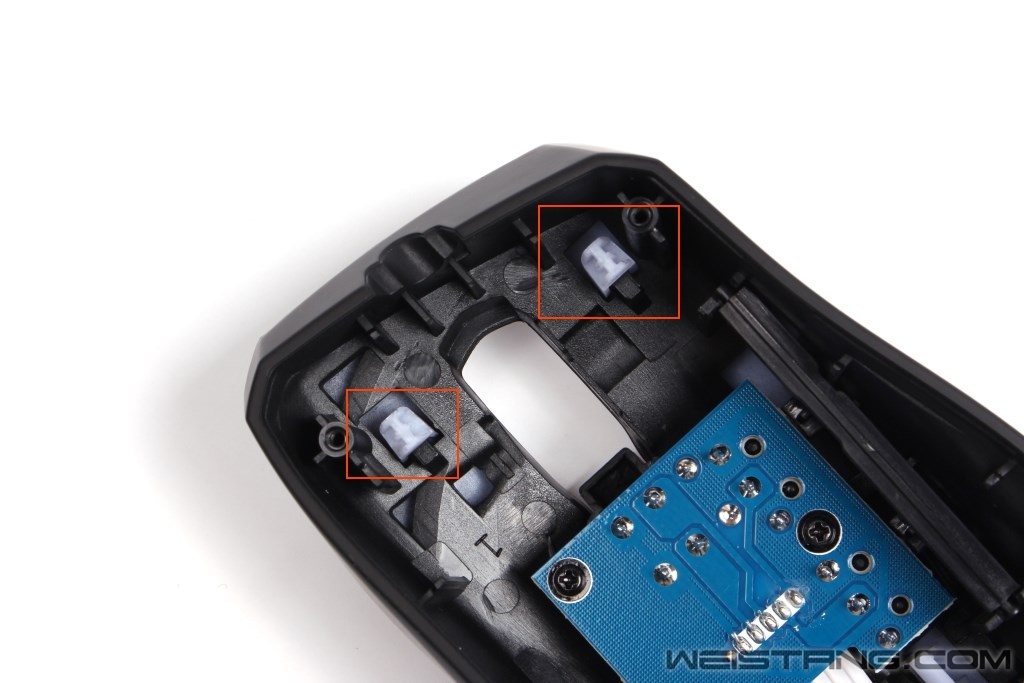

调整空键程一般有两种方法,第一种就是加厚按键柱,第二种就是垫高微动。我们在看到冰豹KONE PURE SE的按键柱的时候就放弃了第一种方法,因为这款鼠标的按键柱为防磨损的十字形设计,想在控制高度的基础上加厚十分困难,所以我们放弃了第一种加厚按键柱的方法,之后来给大家操作垫高微动的方法。

鼠标内部特写

侧面特写

在第二种方法中,比较有效而简单的方法就是垫高PCB主板,主板升高了微动也自然就升高了。那么我们把主板拆下来。

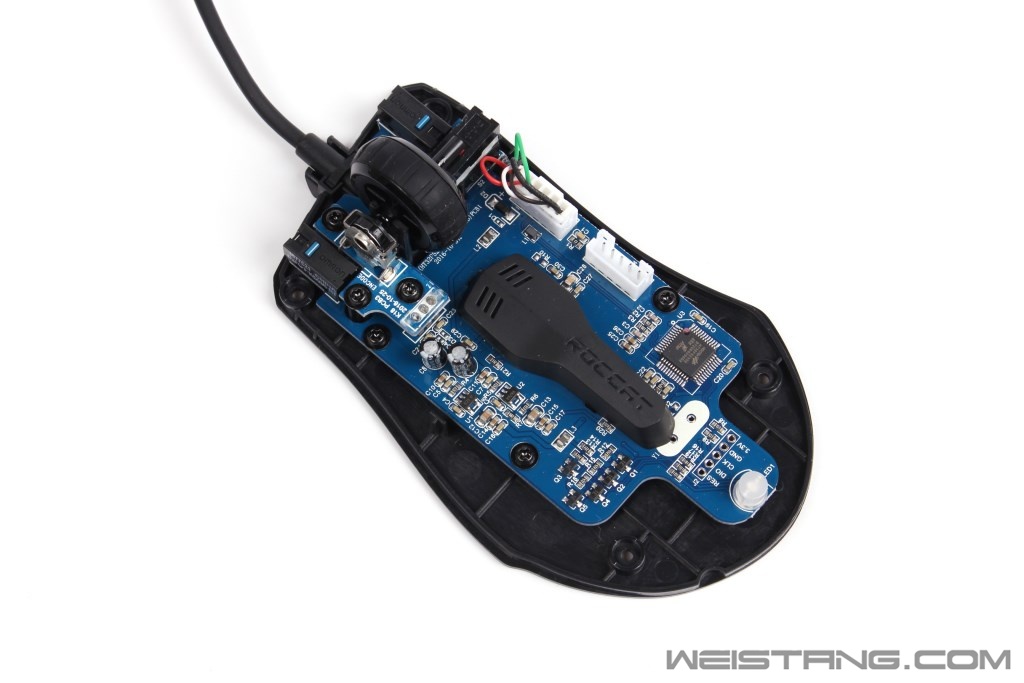

拆掉固定主板的7颗螺丝,主板整个就被拆下来了。



接下来我们要在固定主板的底板上做文章。

方块和圆圈标记的点就是支撑PCB主板的固定点,在这里通过粘贴我惯用的绝缘胶布来让这里加厚,安装上主板以后左键的PCB板子就会升高。如果是右侧按键存在这里问题就垫高右侧的主板固定点。

绝缘胶布,贴在固定点上,基本上可以提升0.2mm的高度,千万不能把这里垫的太厚,不然按键柱在自然情况下都会触发到微动。

贴胶布的位置

圆柱的螺丝孔直接贴上就好,拧螺丝的时候直接固定上去。

主板重新安装完成以后左侧按键部分会有一个略微的提升。


最后安装上壳,固定鼠标底部的螺丝。螺丝固定完成以后这里要注意,前面的两颗螺丝不能拧到最紧,否则会出现微动开关被压到自然触发的状态,具体的松紧程度要根据自己的需求来调节,尽量是按几下按键在决定这里的螺丝拧紧还是拧松一点。在实际的操作中左键回响的问题略有改善,但是依然觉得问题没有根除,此时我们就需要继续调整鼠标的上壳了。

鼠标的上壳由两部分组成,最上面是按键层,下面是固定层。鼠标左键的回响很可能就是按键层和固定层因为贴合不紧密产生共振造成的。

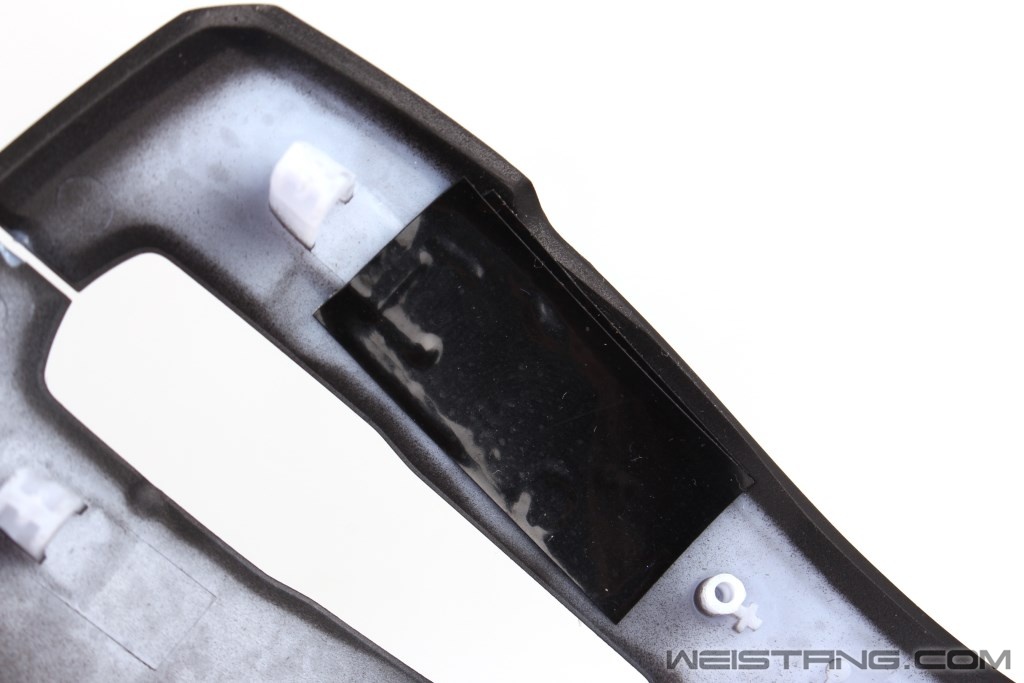

我们给两壳需要接触的部位贴上两层的绝缘胶布,让两壳彻底贴紧。

根据实际的需要来选择贴几层胶布合适,对于这类解决方法只能是一点一点的调试。最后上壳做测试,鼠标左键的回响问题就彻底解决了。

最后要说的就是,跟大家分享的调整按键回响的两种方法在所有的鼠标上都适用。我在外设堂发的第一个技术贴就是解决酋图X1鼠标的回响问题,当时也是用的绝缘胶布粘贴法,时间过的好快,转眼在这里快4年了。
