马上就要618了,正当我在发愁有什么能剁的起时候,家里的最高领导找到我语重心长的对我说“为啥你用的机箱各种灯光颜色,我用的机箱只有红色?”

这特么的是经典红黑配色,你这个老娘们懂个啥。

“太上说要有灯,马上就有灯!”
狗腿的我在真理和生存之间做出了正确的选择。

还好正在搞活动。。。

默默点开链接下单:
2天之后到货

▼ 经典的瓦楞纸包装

▼支持华硕,微星,技嘉,华擎的灯效系统,1600万色调光。然而对只更换机箱的我来说意义有限,基本上默认灯光就可以了,反正大领导不懂这些。

▼ 简单有效的泡沫保护措施

▼ 比较小巧的中塔机箱,造型不错

▼ 说明书比较简洁,没有文字描述,6种形状不同的螺丝分别编号,说明书中安装不同位置使用不同螺丝,介绍的清晰到位。

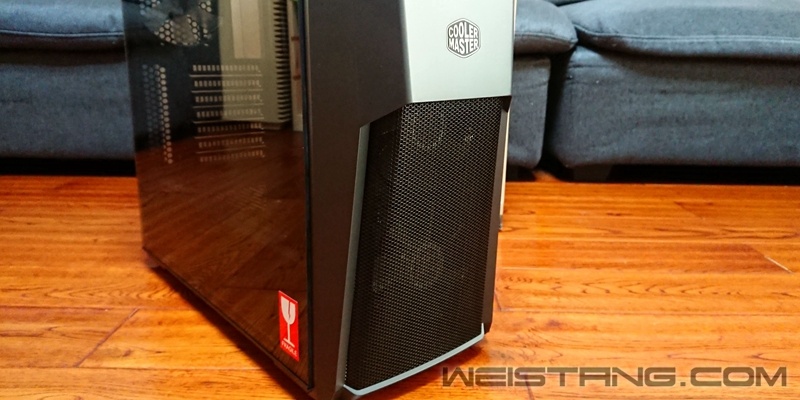

▼ 从正面的网里可以看到风扇,期待点亮后的效果。

▼ 酷妈标志性六边形LOGO开关,3.5mm音频接口,USB3.0接口*2

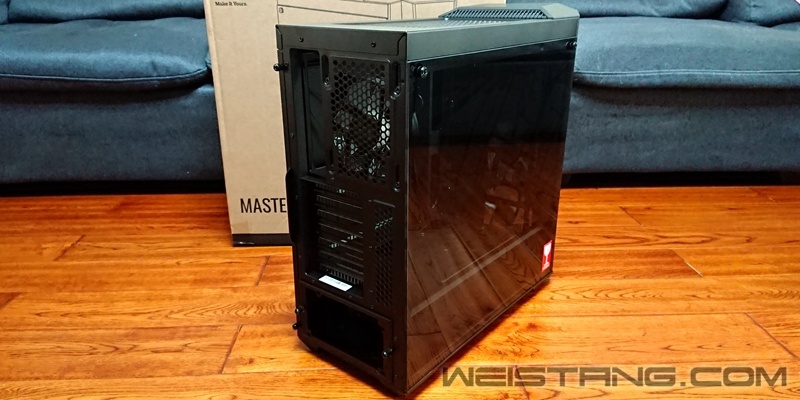

▼ 中规中矩的背部设计

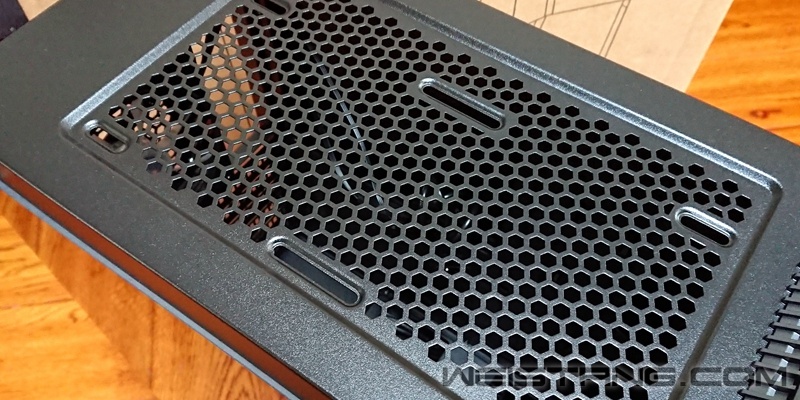

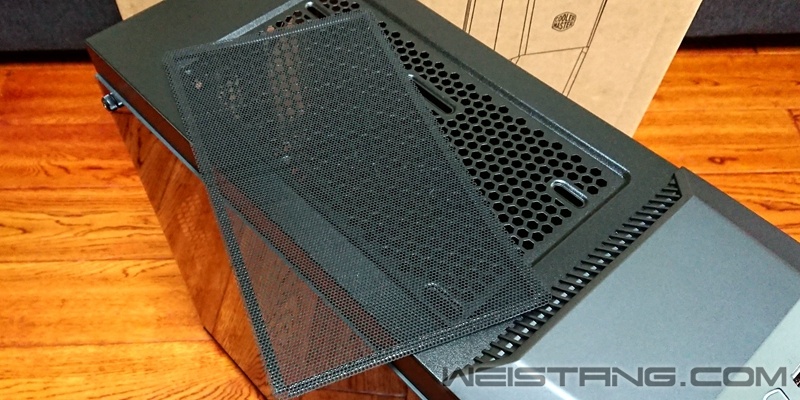

▼ 可快速移除的顶部防尘网,简单实用的设计。

▼ 顶部支持安装2个12CM的风扇。

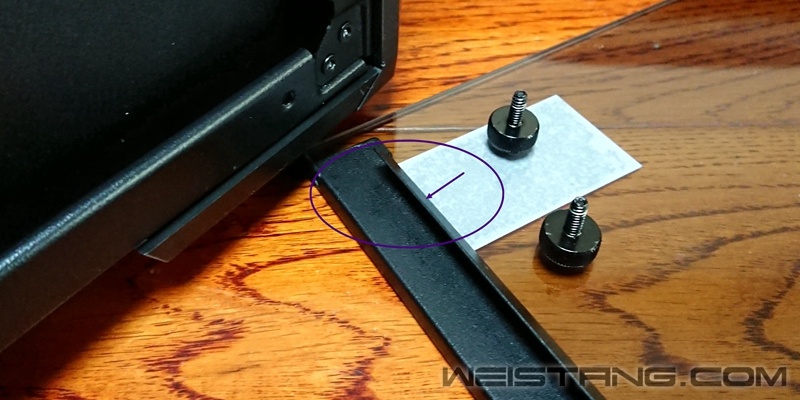

▼ 底部电源位也有可以快速移除的凡尘网,四个支撑脚都有橡胶片,防滑效果很好。

▼ 电源位有可以快速移除用的面板,将电源安装在面板上,用手将面板螺丝拧至合适松紧,在需要的时候可以用手直接拧开,不需要借助螺丝刀。走线的过程中也可以先不完全固定电源,待完成走线之后再行固定,很实用的设计。

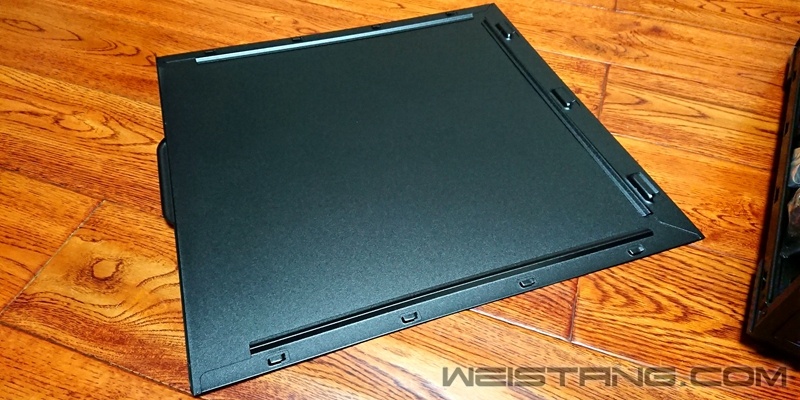

▼ 右侧不透光铝制面板,一马平川,没有特别的设计,面板厚度一般,卷边和防割伤的细节没有问题

▼ 简洁的内部设计,走线孔没有用橡胶或其他材料进行遮盖,考虑到成本,入门级产品一般并不会做的太精致。

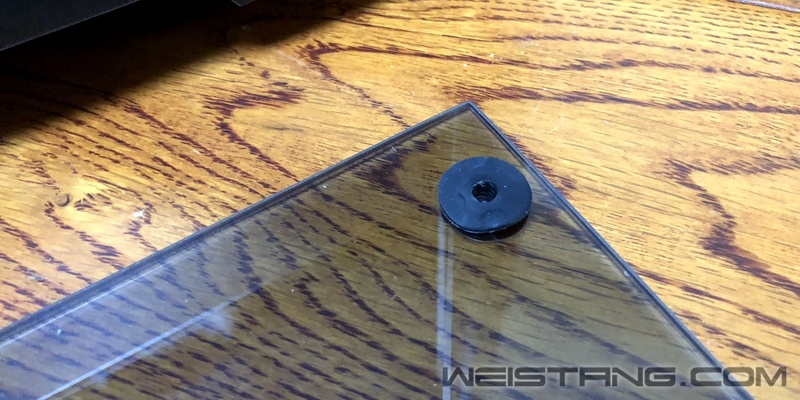

▼ 左侧玻璃面板上方用两颗螺丝固定,下半部分使用卡槽支撑,螺丝固定孔位有用于减震和防止碰撞的海绵垫圈,这种设计也应用于酷冷近来的多个产品。

▼ MB500搭配有4个SSD仓,仅搭配2个可移动的SSD安装位,默认安装在主板右侧。可以手动移至电源和硬盘位上方。考虑到走线,我保留了默认安装位置。

▼ 螺丝等配件与前面板线缆绑在一起,没有采用单独的小包装进行收纳。

▼ 非常方便的免工具拆卸的3.5英寸硬盘位,有2个,普通用户足够使用。

▼ 非常棒的电源位支撑设计,在支点上增加橡胶接触面,减震保护效果显著,固定效果也更好,作为入门级的产品,有这样的设计我是真的很认可。

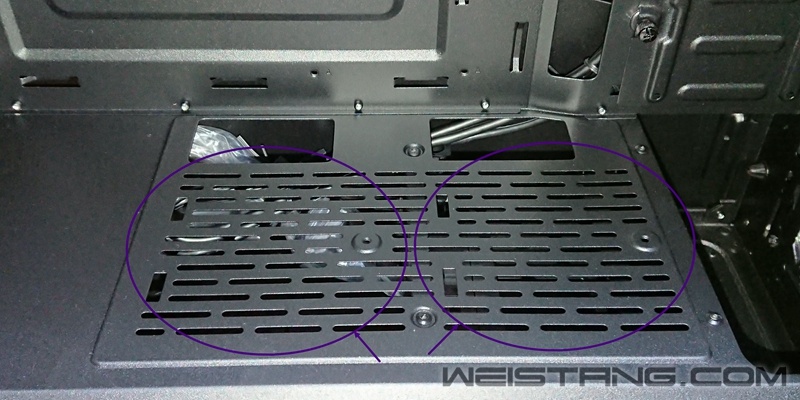

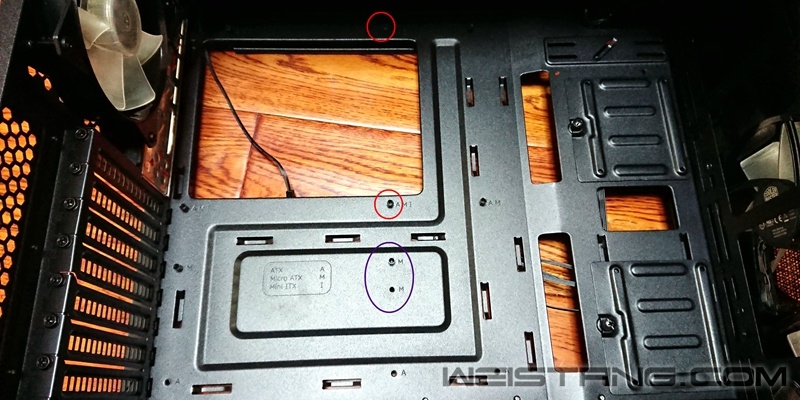

▼ 机箱内部标识不同大小的主板的固定孔位,图中的两个红圈是默认安装的定位柱位置,要注意,这两个位置默认安装的定位柱是不应该再上螺丝进行固定的,如果哪位兄台对这两个位置进行大力出奇迹式的操作......我只能说,兄DEI,你可能凉了......

图中紫色圈的两个固定孔位均标识为M,此处需要注意的是,不是每块MATX的孔位都相同的,我手中的这块就是只对应下面一个孔位,所以图中是我装错了位置.....

▼ 拆除PC元件的时候会有很多螺丝,一块磁吸板省去麻烦无数。

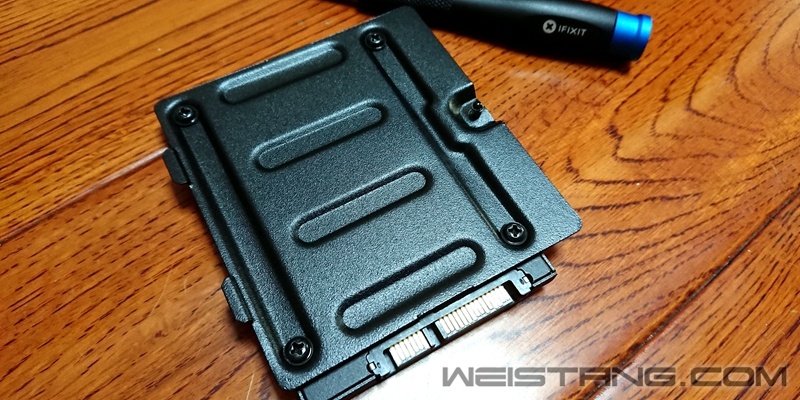

▼将SSD固定在2.5英寸硬盘架上。

▼拆下来的2块老古董.....感觉他们还可以服役很久

▼ 酷冷独家的免工具3.5英寸硬盘位,图中黄色框体所示位置为锁扣,顶起锁扣可以将硬盘位扩大,只需要将硬盘放入,锁住即可,方便到没朋友。

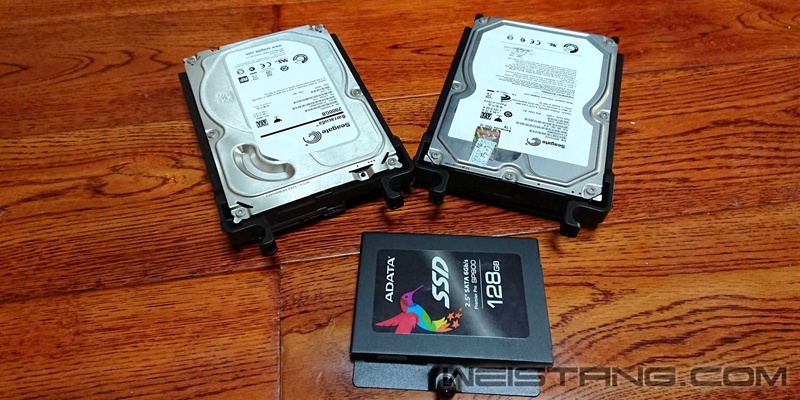

▼ 所有硬盘准备就绪。

▼ 10年前买的OCZ半模组电源,曾经的我图样图森破,看着这铭牌泪流满面。
还能凑合用用,等618再买个电源换掉它。

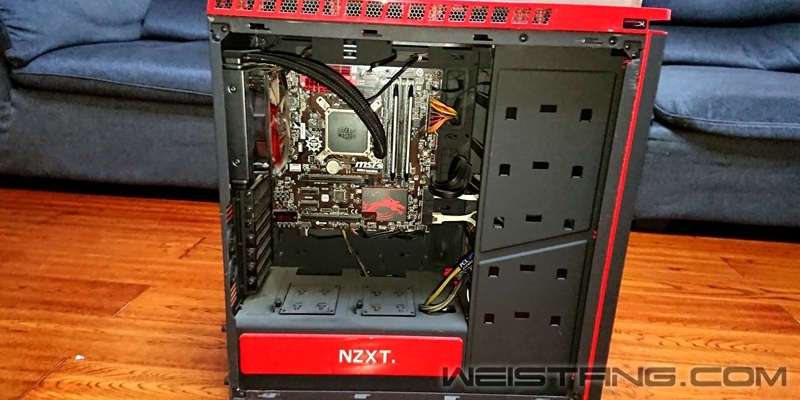

▼ 用了多年的单色水冷,尽管你一点毛病没有,但是还是要给你退休,谁让你是单色光呢。

▼ 顶替老水冷的新风冷T620P

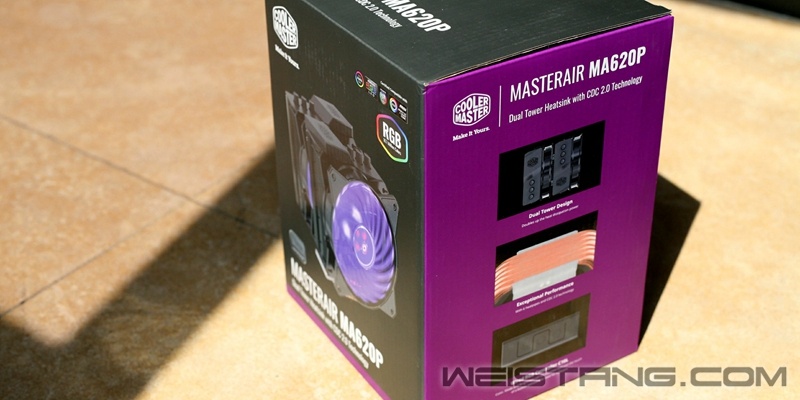

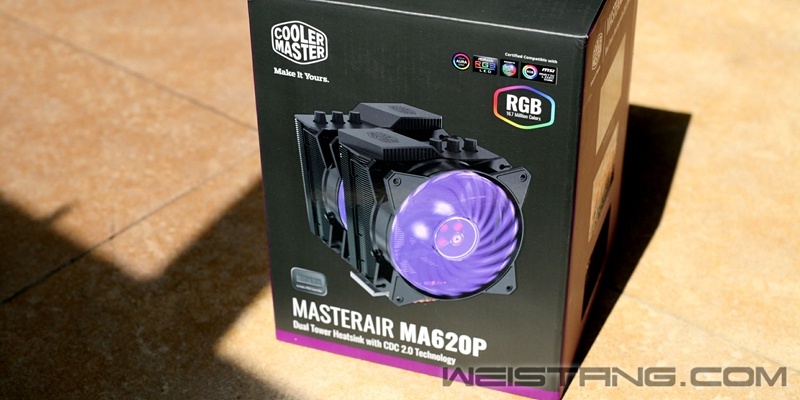

居然发给我一个老款的包装,MA620P是海外版的产品型号


▼使用说明书、质保证书以及 绝大部分配件都放置在四边形方盒内。线缆单独置于长方形纸盒内。

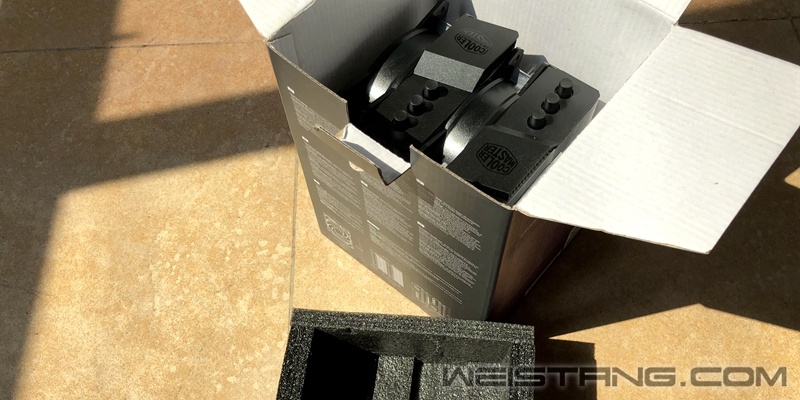

▼ 移除配件盒还有盖在散热器上面的发泡海绵就能够见到散热器本体。
6根热管看起来有点凶,可怜的I5 4570估计会被完全被压到无法作祟。

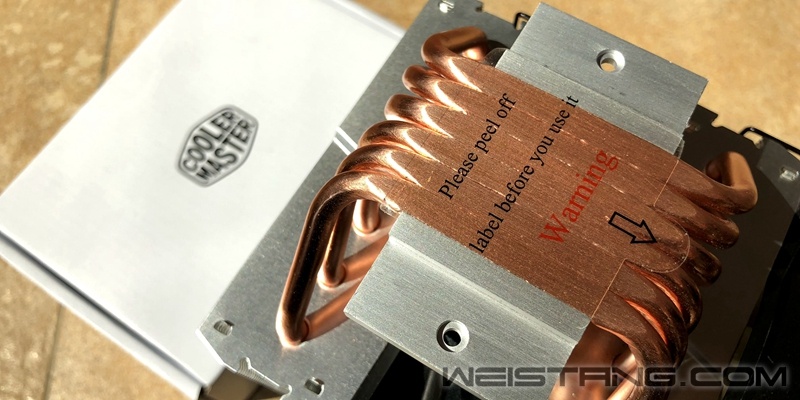

▼ 散热器与CPU接触面的保护膜要记得撕下来,不然可能要送给自己一首“凉凉”

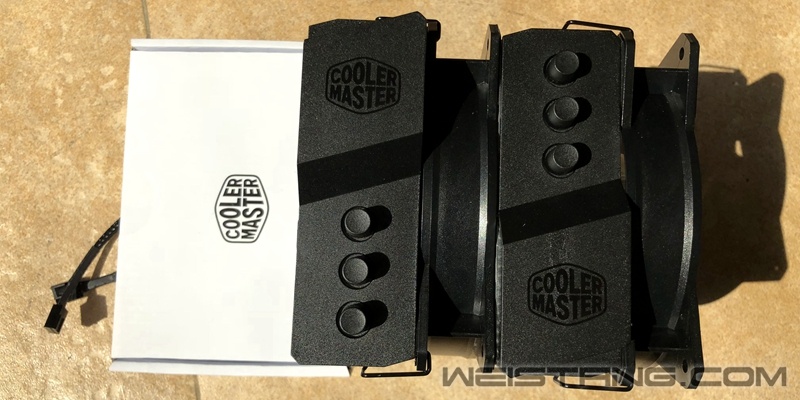

▼ 散热鳍片排列整齐,双塔式的设计有利于散热。

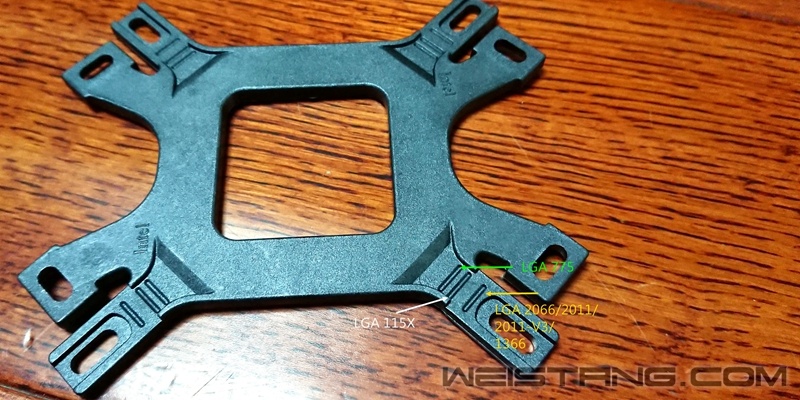

▼ A家和I家公用背板,AMD没啥好说的,I家则设计为三段式的卡扣固定,不同型号的针口,对应不同孔位。

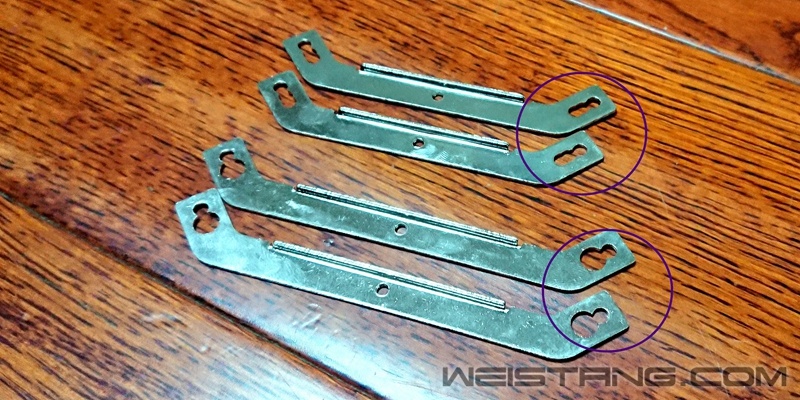

▼ 扣具也很好分辨,葫芦状的孔位就是A家的。

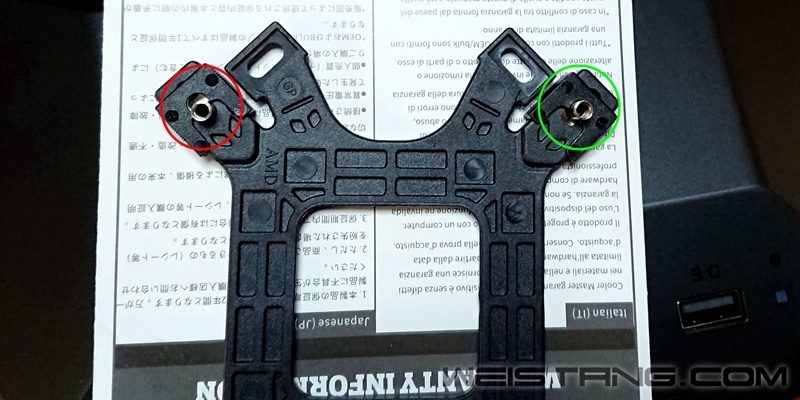

▼ 需要注意的是,使用I家背板时,需要将定位卡扣和螺丝卡至图中绿色圈的状态,图中红色卡扣为未正确卡入的状态。

▼ 此处友情提示,要安装此散热器,应先拆除散热器上的风扇,安装至主板后再将主板安装至机箱,一般情况下顺序错了的话,就要重新来过咯。
将扣具和背板通过双公螺丝固定好。

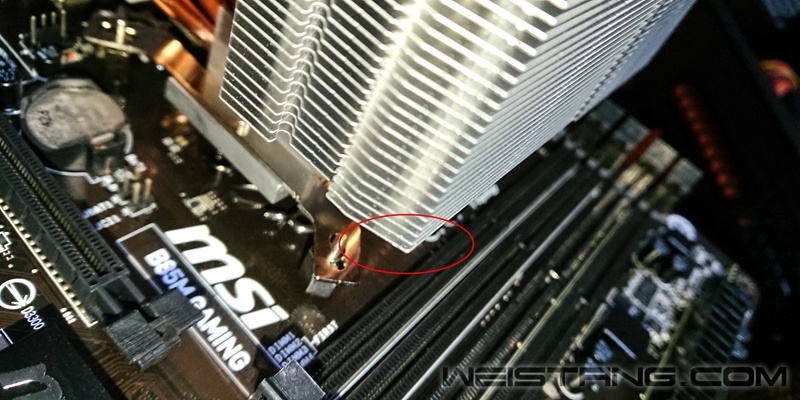

▼ 安装的时候要注意图中红圈位置的鳍片尖角,没注意到可能会有点疼!

▼ 风扇的线材较多,一组控灯,一组控风扇。

▼尽管散热器的风扇没有影响到内存条的安装,但此处空间仍显拥挤,有优化的余地。

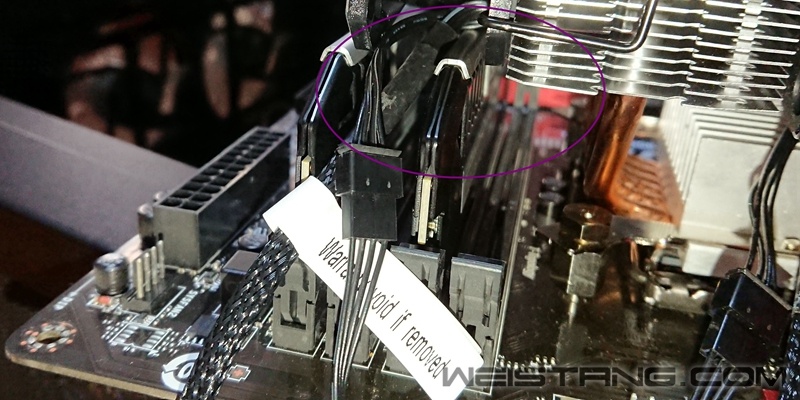

▼ 灯控的接口我是不满意的,没有任何固定设计,纯靠4PIN的母头夹持公头,很容易松,希望酷妈能够看到使用者的抱怨。。。

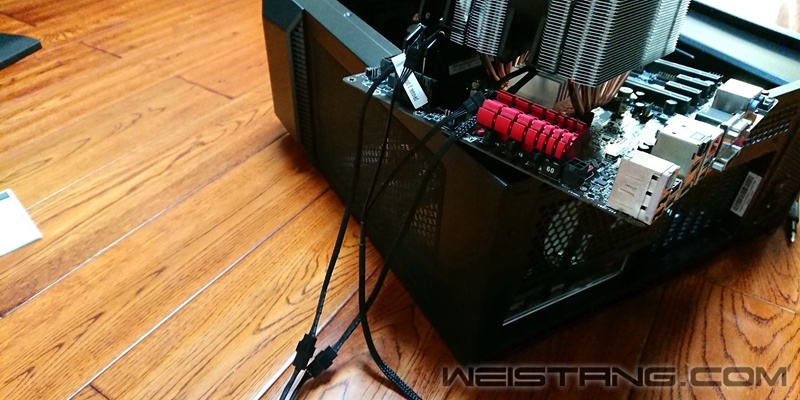

▼ 安装完成后我忽然发现CPU供电的位置被散热器卡的有点尴尬,建议诸位看官老爷,在固定主板之前先接好CPU的供电头...不然你可能需要一双非常纤细灵巧的双手,或者具有和我一样大力出奇迹的心里准备,当然,也可以从顶部散热孔图中所示的位置暗中观察然后把插头怼上去...

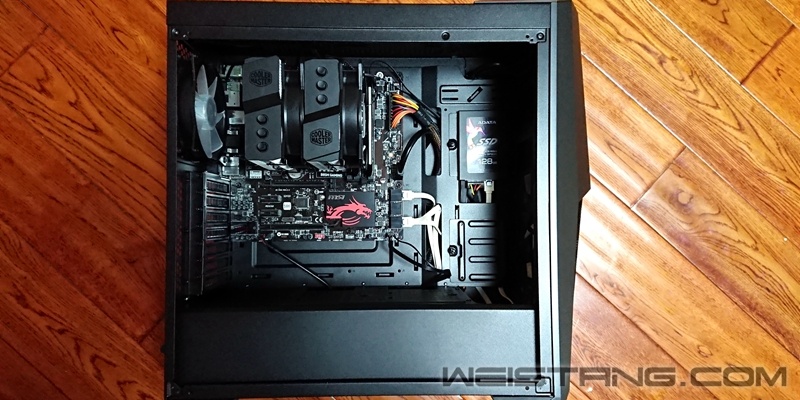

▼ 终于安装完成了。

▼此处透露一个隐藏信息。
MB500的CPU散热限高是160mm,而T620P的安装高度为164.5mm(见前文附表),但实际上并不会出现超高的情况,不会顶到钢化玻璃的侧板,哈哈哈哈哈。
一次点亮,附上灯光视频。
