[装机] 小乌鸦的夏至ITX初体验(已完结)

[复制链接]
发表于 2018-6-21 11:09 | 显示全部楼层 |阅读模式
本帖最后由 zhqy 于 2018-6-27 00:46 编辑

     正好赶上6·18活动的契机以及胖鸟哥and海盗兄的助力,于是就有了这次小乌鸦2(RVZ02)的ITX攒机、装机之旅,说起ITX本人是第一次装,以前装过ATX和M-ATX,由于空间小,走线方面确实有些考验功底,还好银欣这款小乌鸦的设计布局挺合理。有些问题迎刃而解。

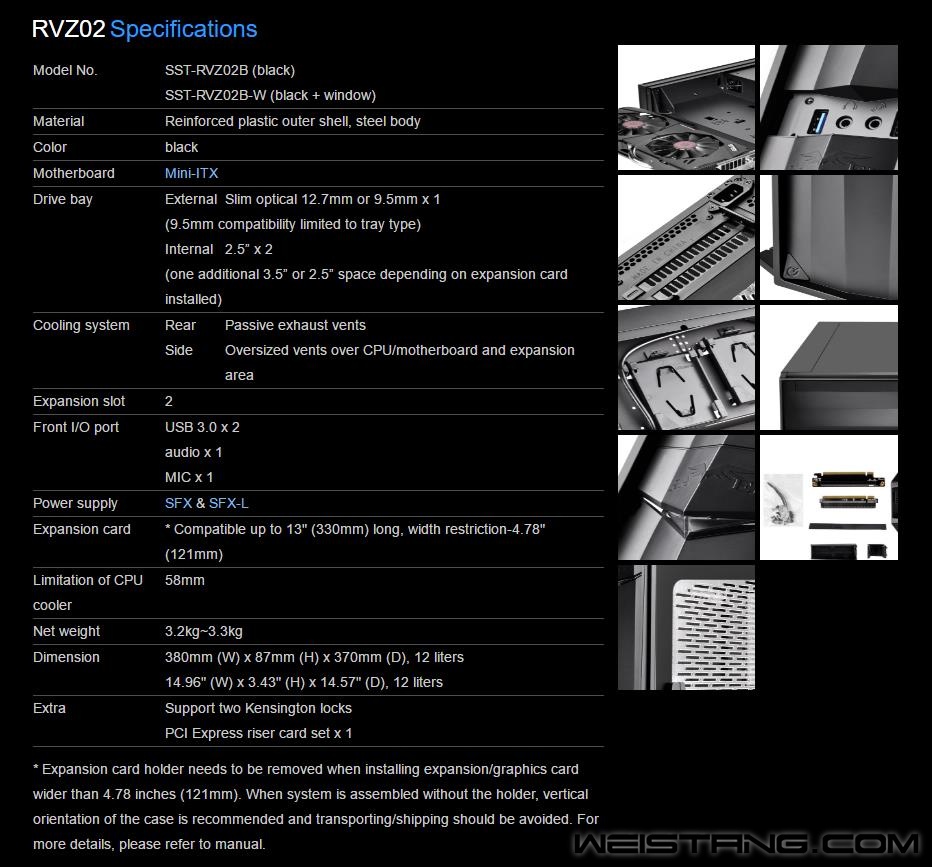

  下面我从官网参考分析了该款机箱参数:

由图可知:
1.主板必然是ITX;2.电源支持SFXSFX-L
3.CPU散热器限高58cm只支持风冷不支持水冷
4.支持2块2.5英寸硬盘若显卡位还有空间可再加一块2.5或3.5英寸硬盘
5.由于支持硬盘位不多,从节省空间角度多考虑支持M.2接口固态硬盘的主板
6.显卡支持全长度33cm,因本次装机只用核显可忽略不计
      下面就开始按部就班选购配件了
     CPU当初在选intel还是amd处理器之间纠结了挺久,在拜读了海盗兄的APU装机帖后,为了给看官们不重样的体验我于是择了intel第八代处理器,从该机箱的体积和支持最高58cm的散热器情况来看,选择不带k发热较低的处理器比较好。于是这款TDP只有65w且有6核带核显的i5-8400映入了我的眼帘。
     主板:1151平台的itx主板选择面其实并不多。在JD华硕有3款分别是Z370i H370i B360i价格都不便宜,华擎性价比较好z370i的有2款,B360i和H370i的分别有一款,微星和技嘉各只有一款370i价格也不便宜。从攒机角度买新不买旧只买性价比高的原则来看B360i是首选。最后锁定华硕和华擎的,仔细对比参数只有华硕支持2块M.2接口NVME协议固态硬盘和灯效,于是华硕(ASUS)ROG STRIX B360-I GAMING 如期到手。

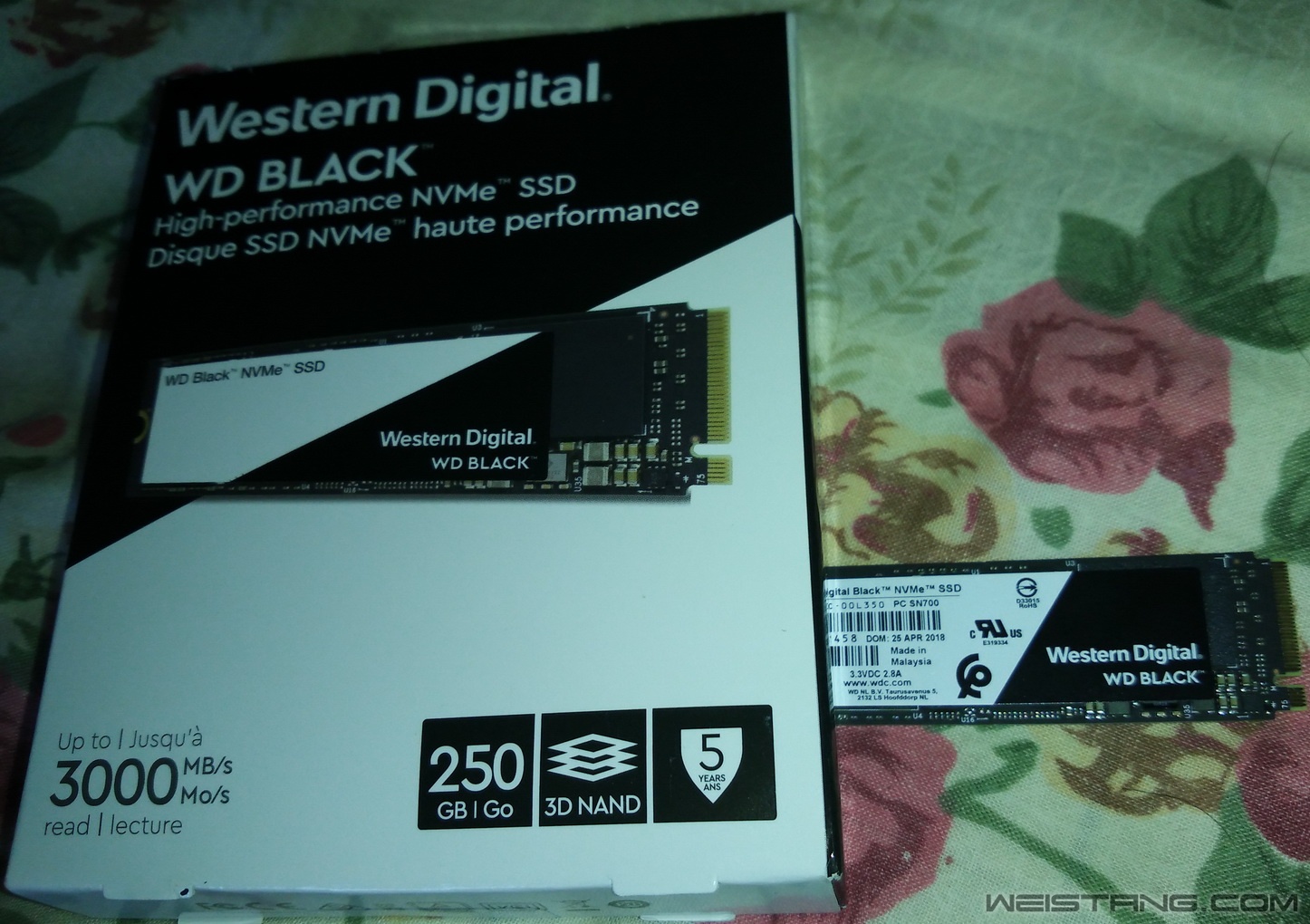

     硬盘既然有了支持2块M.2固态硬盘的主板,首先肯定考虑M.2 NVME协议的固态硬盘了,硬盘数据宝贵先考虑质保长的产品比如5年,然后是能自产闪存颗粒的品牌,比如三星、镁光、闪迪、WD、金士顿等,由于西数收购了闪迪,刚发布的新款M.2固态黑盘(西部数据(WD) Black系列-3D版250G M.2接口(NVMe协议) SSD固态硬盘)正好有活动,正好购入。250GB参数为: 读写速度 连续读取:不超过3000 MB/s,连续写入:不超过 1600 MB/s。




     电源从今后需求升级独显等角度来看,个人感觉起步450W,因本人偏爱全模组电源,删选选下来只有全汉FSP,银欣,鑫谷,海盗船这几个牌子,正好第一款全汉(FSP)额定450W 经典版MS450 全模组电源有活动就顺利入手了。



     内存: 囤了2年的金邦 白金龙系列 DDR4 3000 8GB*2 CL 14-16-16-35套装
      散热器由于机箱处理器散热器限高58cm,i5 8400发热也不高,于是直接用处理器原装自带风扇就行。(买盒装CPU的好处之一


此次装机配件全家福


      好了万事俱备,下面开始装机了。
步骤一:拆开机箱盖板,首先安装SFX电源,摆好位置并拧上螺丝固定好电源;根据电源接口标识插入所需模组线。
打开机箱盖板

拧上螺丝

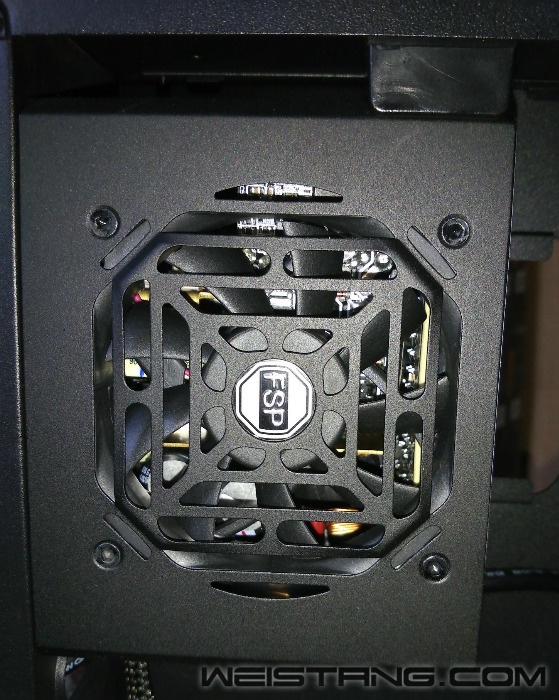

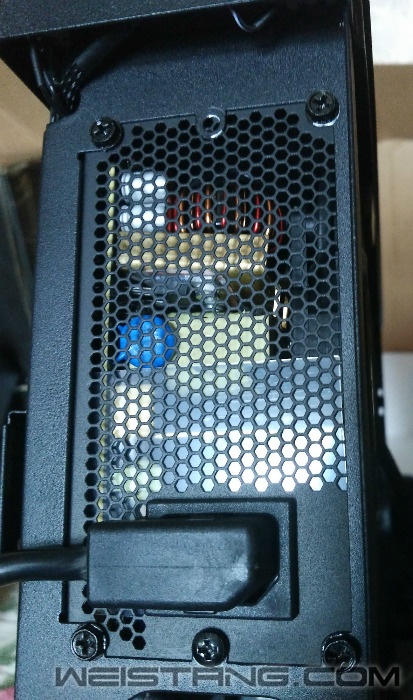

固定电源


按需接入模组线




步骤二:把CPU按正确方向插入主板上的CPU底座,把锁扣扣好后安装CPU散热器并把主板固定主板在机箱上。
打开CPU安装位锁扣

看清主板上CPU针脚是否完好

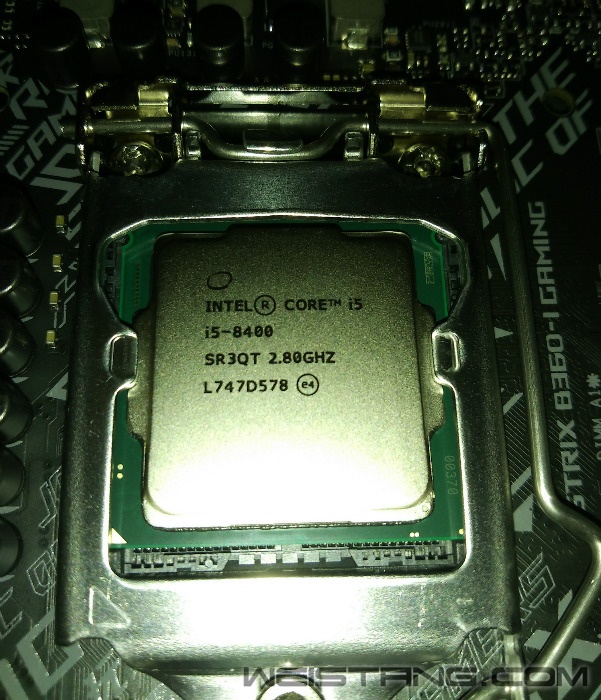

对准CPU缺角位置缓慢放入处理器针脚位

待安装完毕再揭除保护盖

安装CPU散热风扇

步骤三:固定好主板后插上内存,安装M.2 固态硬盘等并把电源线接入主板和配件相应位置,然后把机箱I/O跳线按标识接入主板对应位置。

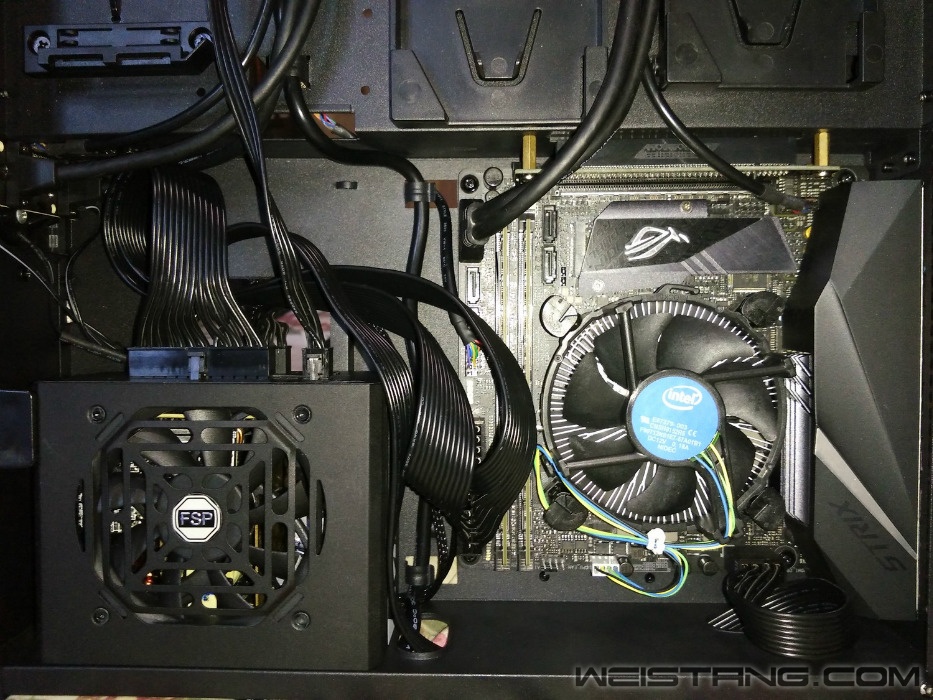

各配件、电源线、I/O跳线等正确接入


步骤四:把主机连上显示器,点测新安装主机能否正常开机运行。若开机不成功,主板会有DeBug、biso喇叭或灯光标识出问题在哪部分。开机成功后进入bios设置U盘启动并安装操作系统,由于主板说明书上标注该款B360I对Windows10支持性更好为避免麻烦直接安装原版win10 64位。
一次点测开机成功

你好Windows10 64位专业版

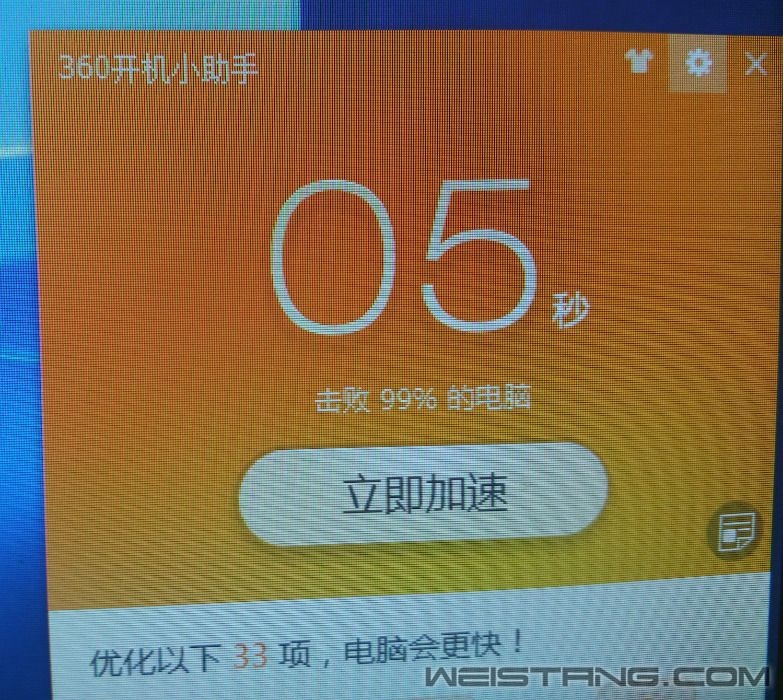

安装完360后的5秒...

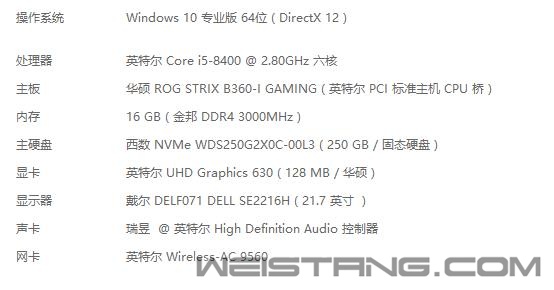

硬件配置

X大师非专业跑分

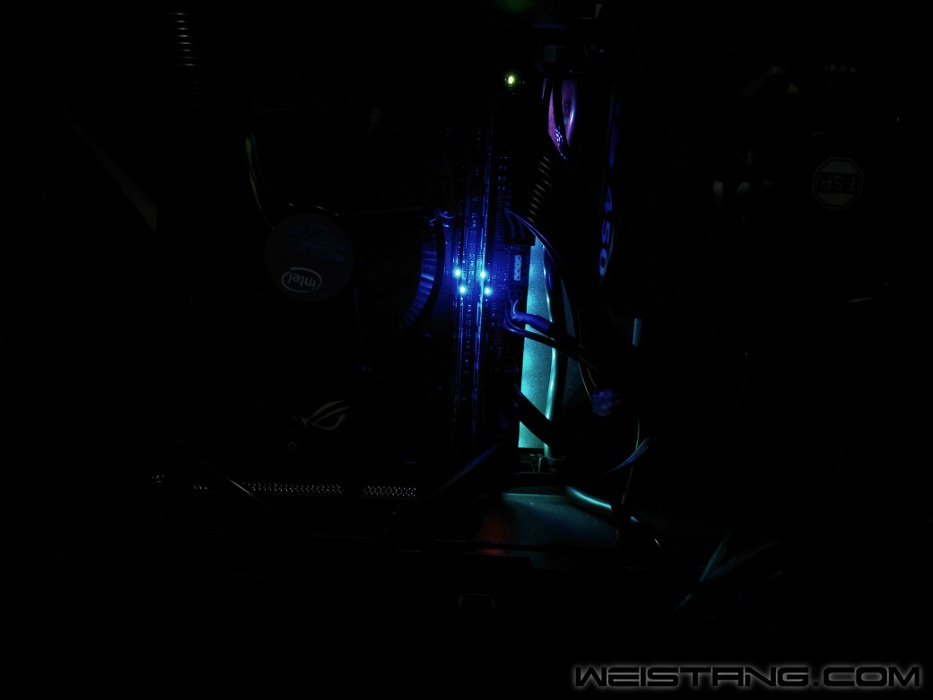

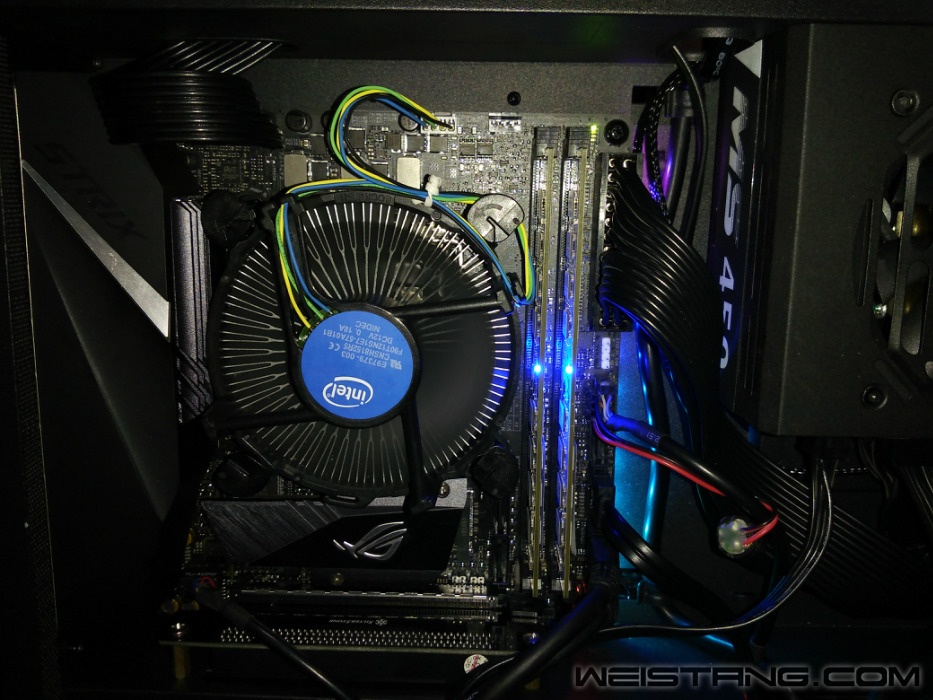

以下是主板和机箱自带的灯效,PS:外接风扇和灯带等下次有机会再与各位朋友分享:



本次ITX装机之旅就到这里,最后祝大家清凉得度过这个炎热的夏天,世界杯虽好看可别忘记来论坛多逛逛哦!
