【试玩】强迫症晚期开盖换液金完全教程-[21P]

[复制链接]
发表于 2018-7-9 00:38 | 显示全部楼层 |阅读模式
本帖最后由 只是试玩啊 于 2018-7-9 12:37 编辑

强迫症晚期开盖换液金完全教程
背景:

2,3年前配的电脑,当时脑子一热用的mATX的ASUS M8G主板,花了很多钱。然而用了一段时间后,发现主板都插不满,尤其是没显卡。。。用这个主板太浪费了,然后就出掉,换成Z170i pro gaming的ITX的板子,然而散热很捉急,不仅因为板子小,而且因为机箱空间小。

顺带这几代牙膏厂真的把‘牙膏’用到CPU里面去了,导致散热瓶颈很多。你会发现你烤机的时候,一烤机CPU温度瞬间就上去了,然而停止烤机,CPU温度立马下来。很多时候就是因为硅脂干了,换个硅脂就好很多。我的机器就是这样,所以就有了这次折腾。

其实想这么也折腾已经很久了,前期也拿别人的练手了好多次,本来觉得没啥必要啊,毕竟牙膏厂也不至于坑我们。然而,当我第一次帮人开了之后,就发现我错了,效果显著。。。而且我的机箱放在桌面上,距离比较近,不能忍受风扇噪音,所以就开始折腾了。。。


开盖目的:换液金,提高散热效率,并且在可以的情况下,尽量降低噪音
开盖环境:现在是夏天,环境温度差不多是35℃,电脑没有空调吹,土豪随意。。。
开盖预期噪音降低到可接受范围。待机不超过40摄氏度,烤机不超过85℃(环境温度比较高,应该是温升待机不超过5℃,烤机温升不超过50℃


================(请注意下文加黑加色彩的部分,很重要。。。图片可以点开看大图。。。)================

▼前期准备:下图是必备的,(另外准备两个金属书夹,或者直接去买盒盖的工具

▼开始折腾:
把CPU从机箱中拆出来,顺便把散热器清理干净:
顺带说一下我电脑的配置吧:
CPU:6600k 超频到4.2GHZ,不过一烤机就降频。
内存:海盗船白金统治者DDR4超频3466MHz
主板:ASUS Z170i pro gaming
电源:1U 金牌400w电源,被动散热:顺带说一下,如果不是有经验,尽量不要上1U电源,因为风扇是40mm的,噪声难以想象而且质量也不一定能得到保障,尽量上成品标准电源,并且淘宝上的各种老师的定制电源也尽量不要碰。 ▼电感上的硅脂也是我涂的,一定要对齐,不然就难受。。。
▼强迫症开始了,一定要擦干净。。。(顺带这图片是歪的,治一下颈椎病把。。。哈哈。。。)
▼拆出来的CPU:这里是两个,6600k是我的,7500T是拿的公司的,两个一起开了。。。
这里注意一下,CPU的盖子其实不是居中的,是偏向一边的,这里一定要注意,不然装回去装不上CPU基座就傻X了。。。
▼把CPU放到开盖器中,记住这里需要居中摆放,因为淘宝上买的开盖器其实精度都不是很高,会有间隙,如果不是居中的话,会导致CPU受力不均匀,增大翻车的风险。然后直接转动杠杆就好了。
▼在转动的过程中,使点劲,然后你会听到类似 瓶盖打开 的声音,啪的一声,(这里是啪,不是啪啪啪。。。)就可以了。一般的开盖器都有限位,所以别怕转过头,不过一般听到声音就能停手了。这里就能看到牙膏厂的牙膏了,都干了。。。
▼然后就是清理CPU上的硅脂,黑胶。这里再次提醒记得拍照片几下CPU基板和盖子的位置,别到时候不知道怎么装上去。
▼上盖清理完成了

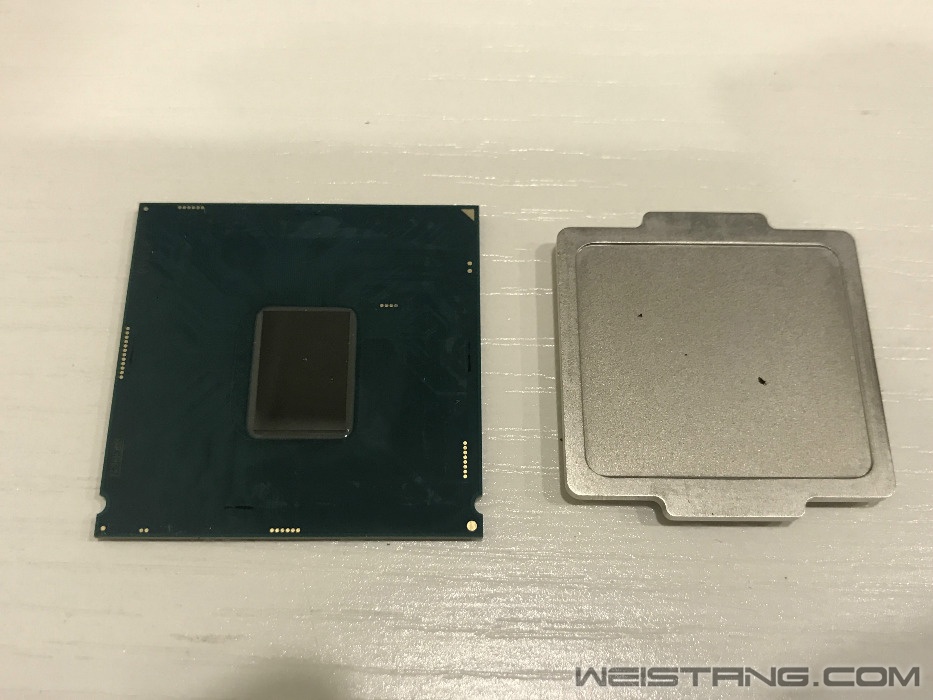

▼基板清理完成,强迫症又犯了。。。必须清理干净。。。哎,,,这里清理的时候可以用银行卡,因为黑胶是软的,仔细点慢慢的铲下来就好了。顺带,CPU基板清理的时候,记得要注意基板的背面有元器件,别压的太用力,压坏了。。。不然就悲剧了。。。
▼顶盖其实已经是纯铜镀镍的了,所以并不需要换纯铜的盖子,不过如果喜欢玩,可以打磨一下镜面。。。我没有买砂纸,这次就算了。。。
▼然后就是上液晶,先用胶带固定一下,好涂一点。

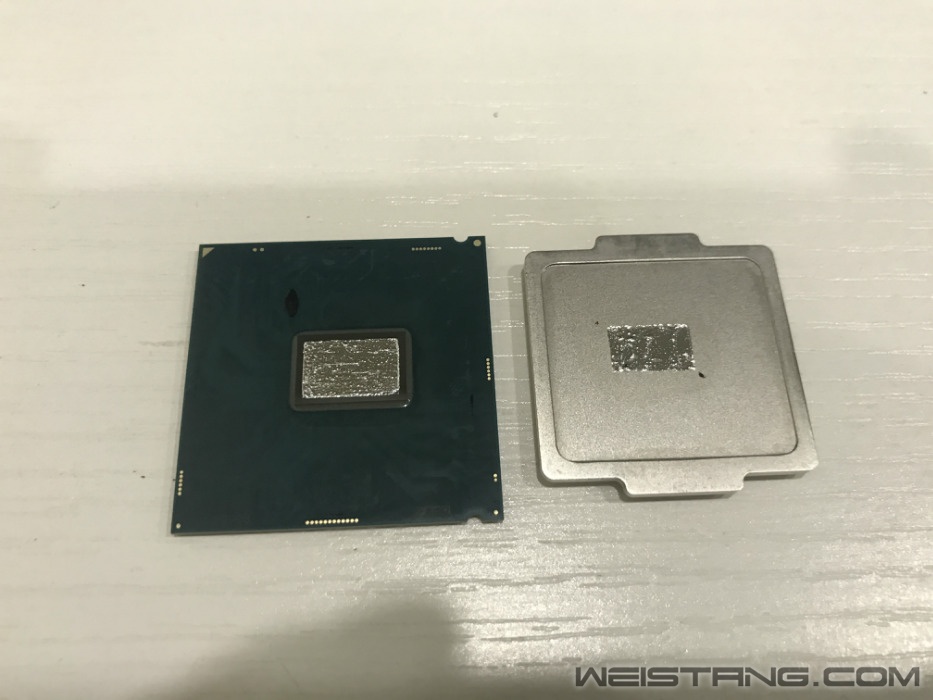

▼这里上液金,越少越好,上盖也需要涂抹,这样接触更充分。用同样的方法,盖子也一起刷了。用冶金里面的小刷子刷刷就开了,有点耐性。我有点强迫症,刷的方向都要一致。。。下图是刷好的样子,就喜欢方方正正的样子。。。
▼还有一点,记得用黑胶,把CPU核心旁边的4个触点盖上,防止万一。。。一般来说,涂的薄,然后液态金属自生的张力,是不会有问题的。只是IN CASE。。。
▼然后就是在上盖边缘黑胶,准备盒盖。这里也是越薄越好,因为盒盖的时候会压,多了会溢出的。。。记得留一个缺口,保持气压平衡。。。另外这里的动作要块,因为黑胶的固化速度还是蛮块的,如果干了,就会有弹性,你装回去的时候上盖可能和顶盖接触不充分。。。
▼然后上盖,用之前准备的夹子,夹住两个耳朵,放置差不多30min ~40min左右。等黑胶固定,就能上机器了。如果有上盖器,直接把上盖扔进去,拧上螺丝就好了。
▼然后就是上机给散热和CPU上硅脂:这里千万要注意,如果你是热管直接接触的散热器或者铝制散热器,一定别上液金,因为回合和铝发生反应腐蚀你的散热器,铜管有可能会破掉,导致散热器损坏。千万要注意。我是热管直触的IS40垃圾散热器,就不能上液金了,拿出我的祖传7783涂上去,强迫症的有一个蛋疼的地方。。。一定要方的薄的。。。
▼上好硅脂的6600K
▼散热器不能上液态,7783伺候。。。这里再次提醒千万要注意,如果你是热管直接接触的散热器或者铝制散热器,一定别上液金,因为回合和铝发生反应腐蚀你的散热器,铜管有可能会破掉,导致散热器损坏。
===========================================================
最后就是上机器烤机测试调试。
▼这里有个小窍门,第一次烤机器的时候记得平放,然后烤机器,温度稳定了之后关机冷却让液金和顶盖充分接触,然后再竖起来,会更安全一些。。。。
以下是测试数据:
▼没有上液态的时候的数据:温度待机40多,烤机2分30秒降频。。。
▼烤机可以看到降频了。。。整个功耗在80多W。。。所以发热大,而且降频,而且风扇噪音呼呼呼。。。

▼完成后的烤机图:可以看到烤机6分钟之后,没有降频,而且分度维持在80°左右趋于稳定。。。效果显著
这个时候 待机温度维持在35~37左右。。。风扇转速也降低了200转,维持在1600转左右。。。就想在来降低一下电压吧。。。
▼于是乎 降低了0.15v核心电压:要知道这个时候,我的CPU是超频到4.2FGHZ的,内存是3466MHz。。。
▼烤机温度又降低了10摄氏度。。。维持在70℃左右。
▼而且这个时候能看到温度降低的过程了,因为传导介质发生了作用。。。
▼然后就是把风扇降低到1000转,基本上噪音就完全听不见了,除非耳朵贴着机箱。。。
▼到此 折腾基本完毕了。。。

折腾结果:
1.散热效果:温度降低超过30℃(20℃是换液态金属和7783硅脂,10℃是降低核心电压,待机现在37℃左右,正常使用40℃)。(达成)
2.性能:4.2GHz,3466MHz的内存频率,又在牙膏厂手上抢了一点回来。。。(达成)

3.噪音:风扇现在基本上维持在1000~1300左右的转速,声音只有耳朵贴着机箱才能听到。(达成)
4.功耗:从之前的烤机80多W,到现在的满载70W降低了10W.待机功耗降低了1w左右。(额外收获)
总结:如果你的散热器给力,而且担心保修,机箱够大,环境很好,其实折不折腾没关系。如果你是ITX的小机箱,散热已经捉急,而且试了很多方法都没效果,而且不怕翻车,那这个方法你可以试试了。至少是有点效果嘛,要是没效果,就歇了逼了,哈哈哈哈。。。

!!!顺带吐槽一下ASUS,主板维修要发票,说的好像我不是买的你家的行货主板一样。之前买的时候可没说要发票啊。坑爹的!!!
PS:鸟哥,给个精华加个分做个SVIP?。。。哈哈哈。。。















评分

1

查看全部评分

发表于 2018-7-9 01:48 | 显示全部楼层
玩开盖的都是厉害的!!
发表于 2018-7-9 07:59 | 显示全部楼层
开盖只有等质保过了再搞了

点评

完美还原无需担心。。。  详情 回复 发表于 2018-7-9 18:07
发表于 2018-7-9 08:12 | 显示全部楼层
有质保还是尽量别开了哦

点评

没关系,看不出来的,完美还原。。。  详情 回复 发表于 2018-7-9 18:06
发表于 2018-7-9 09:39 | 显示全部楼层
硅脂涂的我这个非强迫症也表示舒服
发表于 2018-7-9 14:50 | 显示全部楼层
治愈系玩家,新买电脑先寄给你帮忙开吧!!!
看到细心程度就知道心思细腻

点评

可以,我倒贴运费  详情 回复 发表于 2018-7-9 18:03
发表于 2018-7-9 17:40 | 显示全部楼层
其实只是心理作用而已

点评

没错,就是心里作用。玄学这种东西不好说的,机箱摆放的位置会影响各种东西的。。。比如,使用习惯,哈哈哈哈。。。纯粹是为了自己爽。。。  详情 回复 发表于 2018-7-9 18:05
 楼主| 发表于 2018-7-9 18:03 | 显示全部楼层
箴言。 发表于 2018-7-9 14:50
治愈系玩家,新买电脑先寄给你帮忙开吧!!!
看到细心程度就知道心思细腻

可以,我倒贴运费
 楼主| 发表于 2018-7-9 18:05 | 显示全部楼层
Jerry 发表于 2018-7-9 17:40
其实只是心理作用而已

没错,就是心里作用。玄学这种东西不好说的,机箱摆放的位置会影响各种东西的。。。比如,使用习惯,哈哈哈哈。。。纯粹是为了自己爽。。。
 楼主| 发表于 2018-7-9 18:06 | 显示全部楼层
半自働 发表于 2018-7-9 08:12
有质保还是尽量别开了哦

没关系,看不出来的,完美还原。。。
 楼主| 发表于 2018-7-9 18:07 | 显示全部楼层
心静则安 发表于 2018-7-9 07:59
开盖只有等质保过了再搞了

完美还原无需担心。。。
发表于 2018-7-9 19:20 | 显示全部楼层
犀利啊,开盖我只能看看,不敢尝试啊

点评

需要代工不。。。哈哈哈。。。包你满意。。。  详情 回复 发表于 2018-7-9 20:35
发表于 2018-7-9 19:39 | 显示全部楼层
我就看看

点评

看什么看 就知道水贴。。。  详情 回复 发表于 2018-7-9 20:35
 楼主| 发表于 2018-7-9 20:35 | 显示全部楼层
AKM 发表于 2018-7-9 19:20
犀利啊,开盖我只能看看,不敢尝试啊

需要代工不。。。哈哈哈。。。包你满意。。。

点评

AKM
不用了,谢谢,哈哈哈。  详情 回复 发表于 2018-7-10 21:21
 楼主| 发表于 2018-7-9 20:35 | 显示全部楼层

看什么看 就知道水贴。。。
发表于 2018-7-10 21:21 | 显示全部楼层
只是试玩啊 发表于 2018-7-9 20:35
需要代工不。。。哈哈哈。。。包你满意。。。

不用了,谢谢,哈哈哈。
发表于 2018-7-12 05:26 | 显示全部楼层
手法很精悍,液金和硅胶涂的都相当到位 ,

提醒的很对,上盖不是居中的,我一般是用顶盖耳朵上的压痕跟触点对位 安装好后马上固定到底座上找齐一下

aida64跑cpu压力测试要用单fpu,其他的都点掉吧 但我觉得你这套已经不用怎么跑了 ,要跑的话wprime 28.9可以来一个小时第三项


点评

鸟个宠信,我有点膨胀啊。。。  详情 回复 发表于 2018-7-12 21:02
发表于 2018-7-12 12:18 | 显示全部楼层
这个上盖器要哪里买 好高科技

点评

这个上盖器淘宝有的卖 几十到几百不等,也可以自己做。。。我是利用公司资源做了一个。。。不过还是夹子好用 方便速度块。。。  详情 回复 发表于 2018-7-12 21:03
 楼主| 发表于 2018-7-12 21:02 | 显示全部楼层
大胖鸟 发表于 2018-7-12 05:26
手法很精悍,液金和硅胶涂的都相当到位 ,

提醒的很对,上盖不是居中的,我一般是用顶盖耳朵上的压痕跟 ...

鸟哥宠信,我有点膨胀啊。。。
 楼主| 发表于 2018-7-12 21:03 | 显示全部楼层
本帖最后由 只是试玩啊 于 2018-7-12 21:09 编辑
AMD公关部 发表于 2018-7-12 12:18
这个上盖器要哪里买 好高科技

这个上盖器淘宝有的卖 几十到几百不等,不过精度不太高,当然了也不影响使用的。也可以自己做。。。我是利用资源3D做了一个。。。不过还是夹子好用 方便速度块。。。我帮我同事开了好几个了,都是直接夹子,方便很多。。。
