[原创] 【深澜大叔】电磁炉续命之按键改轴

[复制链接]
发表于 2018-7-10 01:56 | 显示全部楼层 |阅读模式


好久不见。
如果这帖子不该发这个区,版主大大帮忙移一下。因为和轴有关就放这个区了……
电磁炉刚刚三年,但开关键早就不怎么灵光了,要找角度按才会触发。平时我只是拿他烧开水,几天用一次能忍则忍,但上个周实在忍不住了,一剪刀下去给他捅了……破了个洞,怕水流进去PCBA彻底报废,就动手给按键换了颗轴。
垃圾小米手机,AI智能拍摄,拍个蛋了,焦都对不上,防抖都做不好,瞎特么AI,我拍个电磁炉你给美颜啥呢?图片凑活大家看吧。

这个电磁炉的按键都是普通4脚方形微动,寿命很低的,直接把他取下来,焊盘上飞线出来。

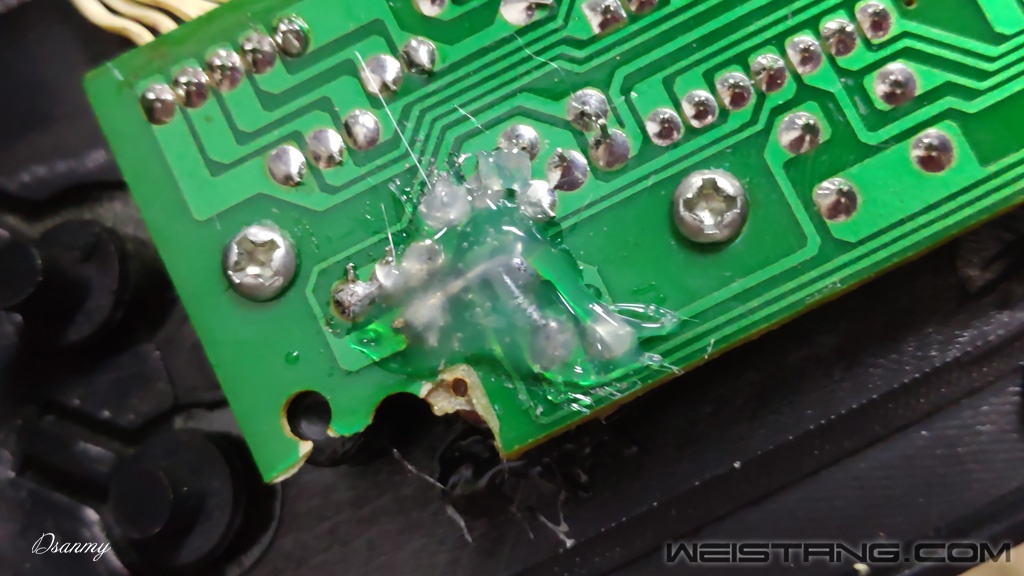

图上断的板子就是我一剪刀下去捅断的地方,还好这个地方没有电路,不然得多飞好几根线。按键之间有矩阵,所以4个焊盘有3个要连,测试了按键的引脚以后,上面两个焊盘要连一起,直接用废旧的LED引脚或者订书钉搭一下就行了(板子表面先确认下没有漏铜的地方)。焊好了上电试下各个功能是否正常,OK以后热熔胶固定再绝缘一下。

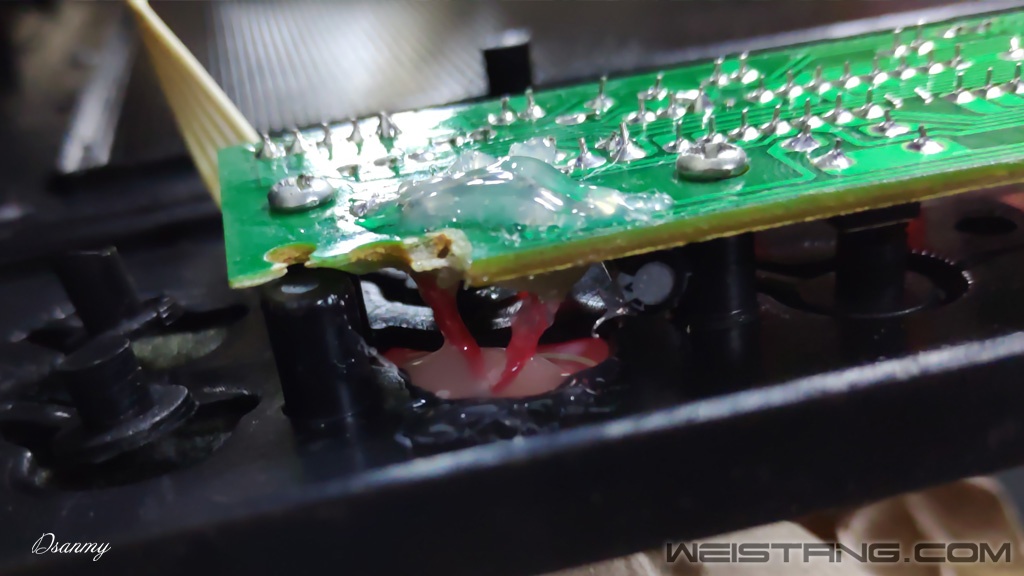

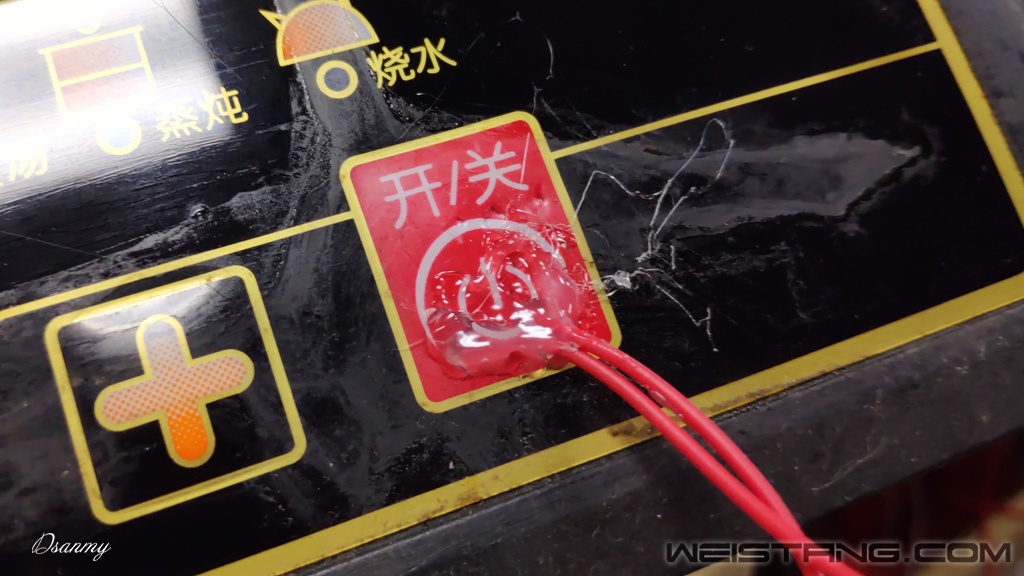

剪刀捅破的地方把线连出来,同样热熔胶固定一下,把破损地方填满防止进水。

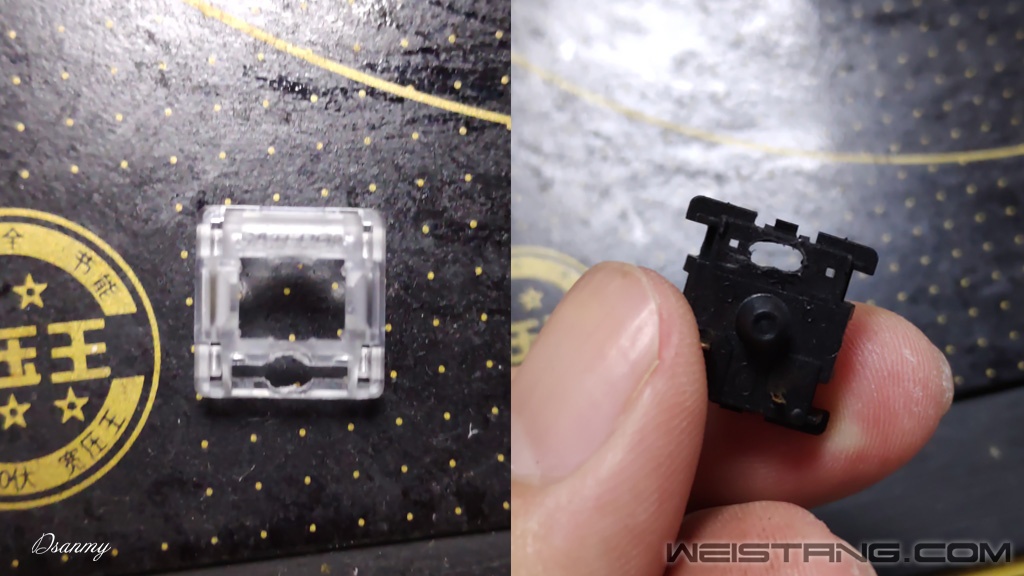

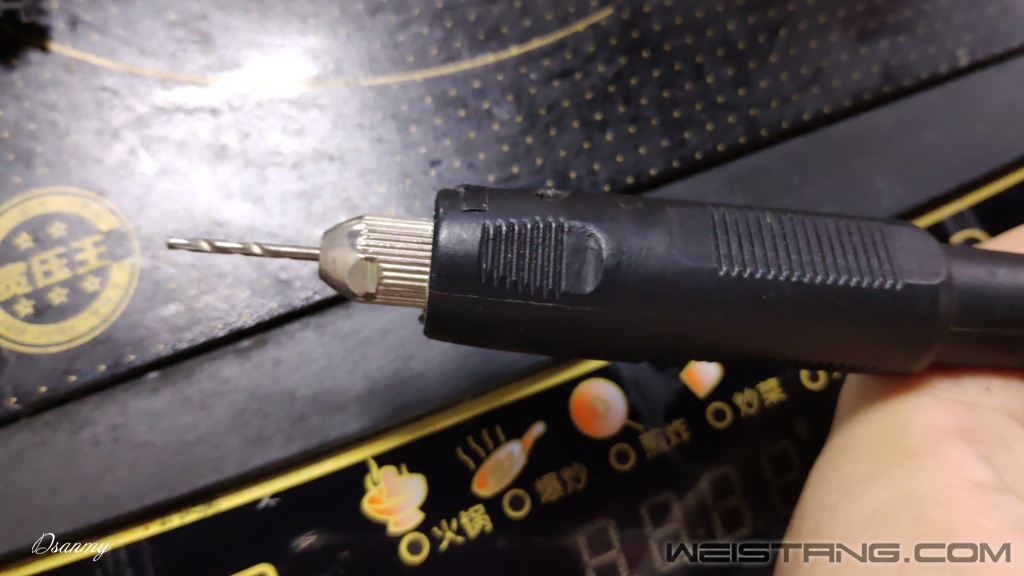

轴壳处理,插灯的位置把口开大点能塞进去两根线就行了。有电磨机电钻直接打孔,没有的话可以用手术刀慢慢切,啥工具都没有就别折腾了。(打孔是为了插线,插线是因为有底座,如果可以直接从轴下走线就不用打孔了)

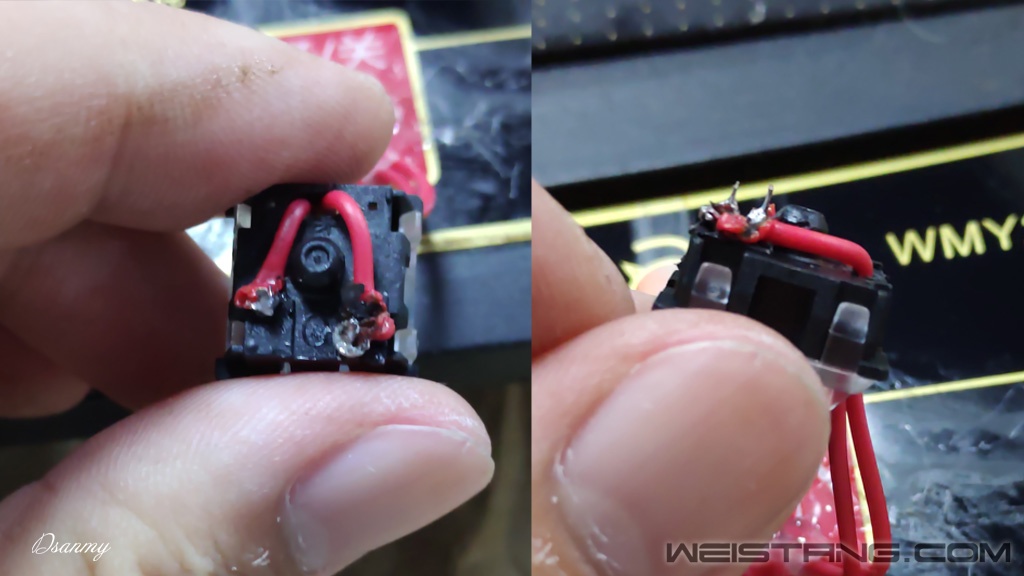

把线从上面插进去,在轴底与轴引脚焊一起,然后用热熔胶固定并绝缘。

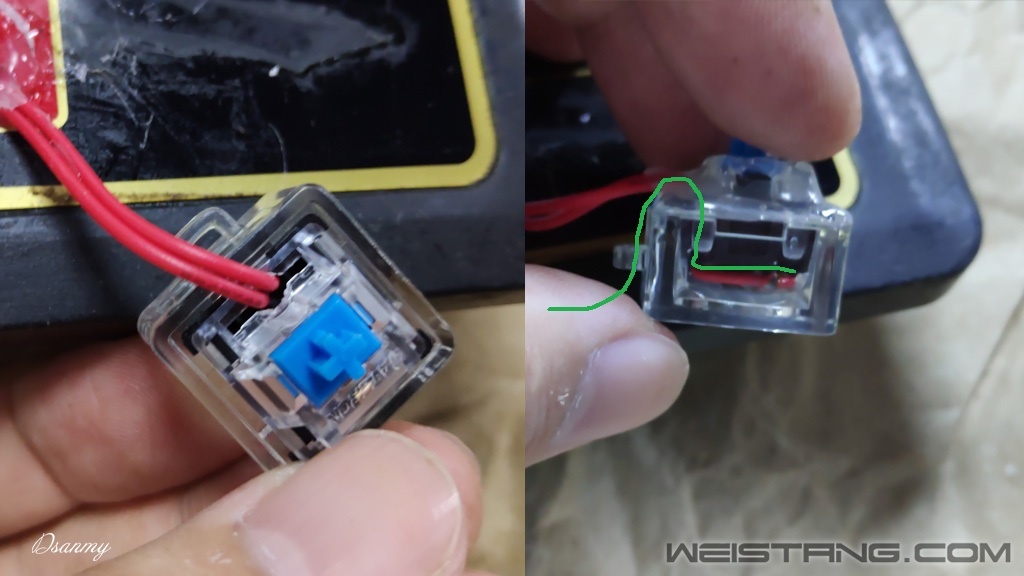

焊完了我就后悔了,因为试轴器的壳子,钥匙链栓绳的位置正好可以卡线用,应该先把线穿进去,然后再穿轴里面,再焊上……但是都焊好了懒得再搞一遍了……

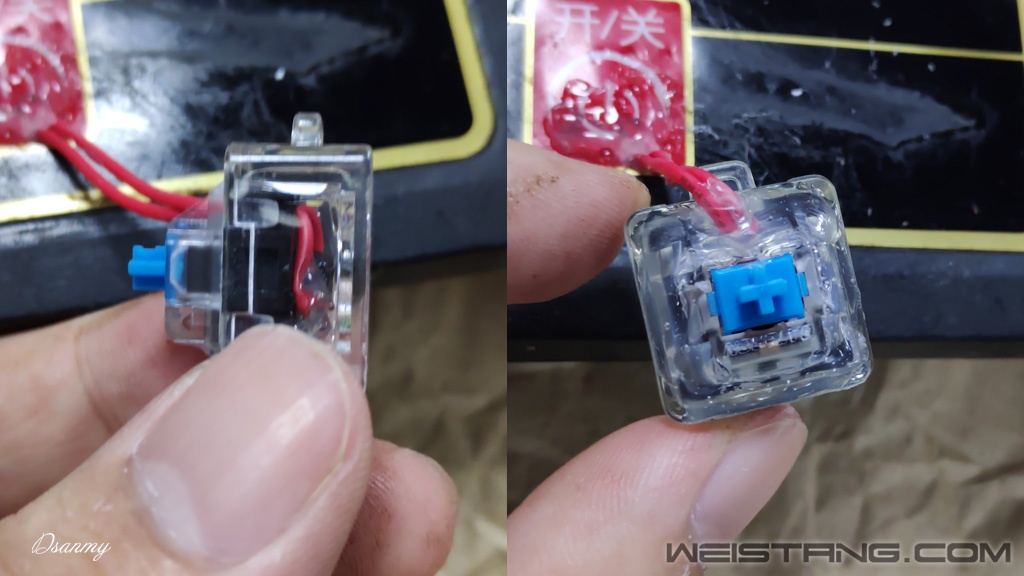

把轴插入试轴器壳子里,热熔胶封一圈固定(轴壳上的孔也一起封上),毕竟厨房里经常水来水去的,如果水进去还得重弄一次,我比较懒。轴芯本身有键帽挡着,而且比较高,如果从轴芯进水就没办法了,只能认命。

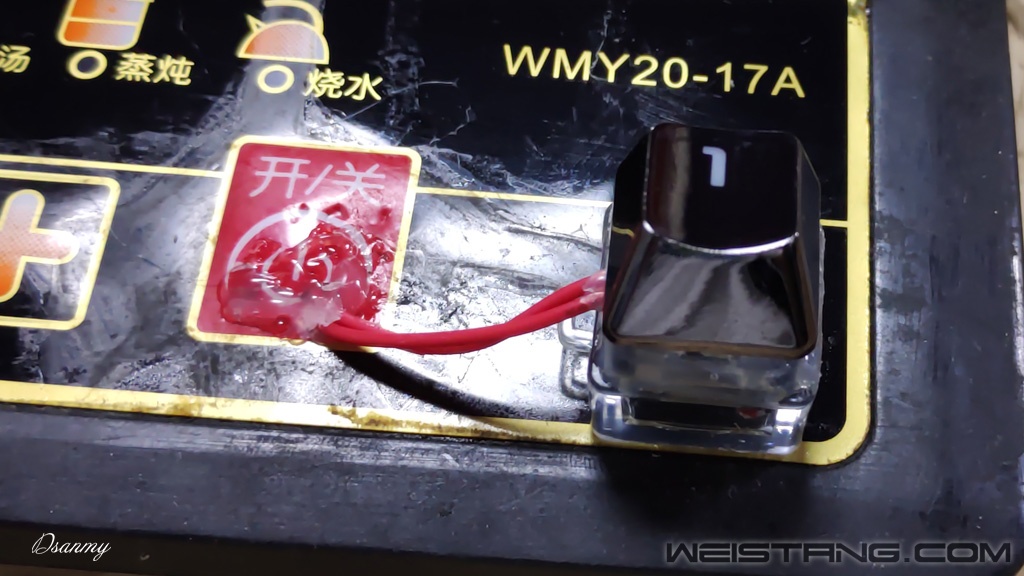

热熔胶把试轴器固定在面板上。(如果线从试轴器的钥匙链孔进去的话,线会贴着面板,看起来会整齐很多)拿回家的时候,试轴器就从面板上掉下来了,面板是光面,粘不住……不过预留的线比较长,现在的试轴器搭在电磁炉边缘,位置也不错。




找个废键帽,组装好,上电,运行,安排。



如果按键坏的多,如果我没把面板捅破,可以直接从壳的美工缝把线从下面接出来,然后3D打印个壳子,像下图这样的,挂电磁炉面板下面,一体性更强。但这样折腾就不值得了,这玩意用不着“极客”。我买东西用东西都是实用派,不玩虚的。

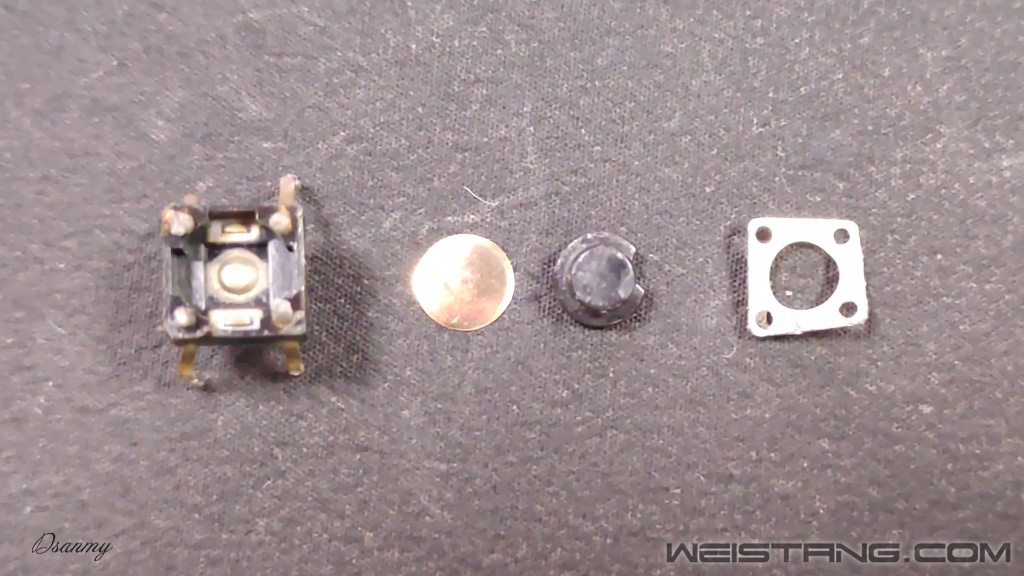

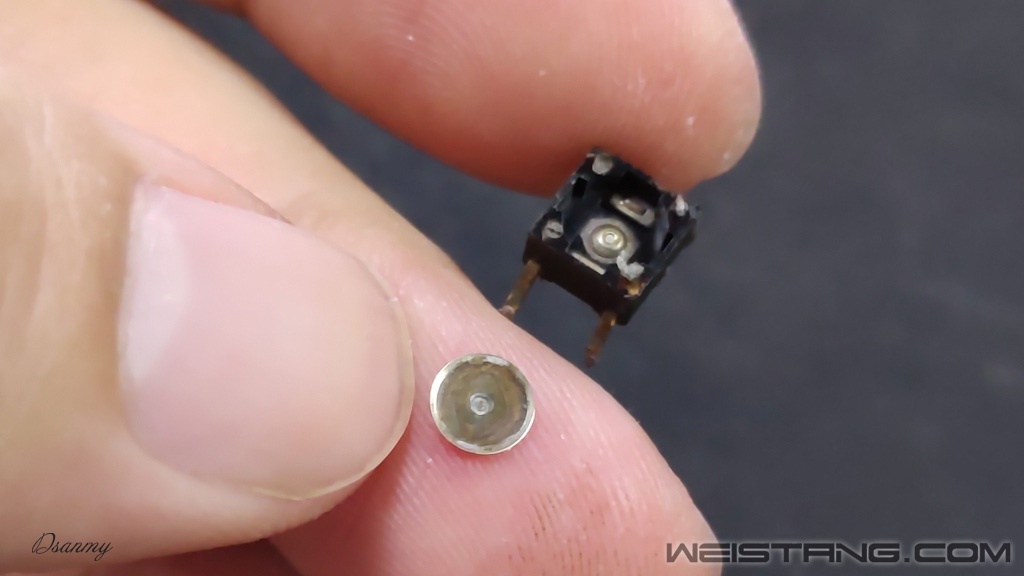

坏的方形微动,其实就是锅仔片加了壳。把上面的金属盖子翘起来就能拆解了,一个按键柱下面就是“锅盖”,锅盖下面是引脚。

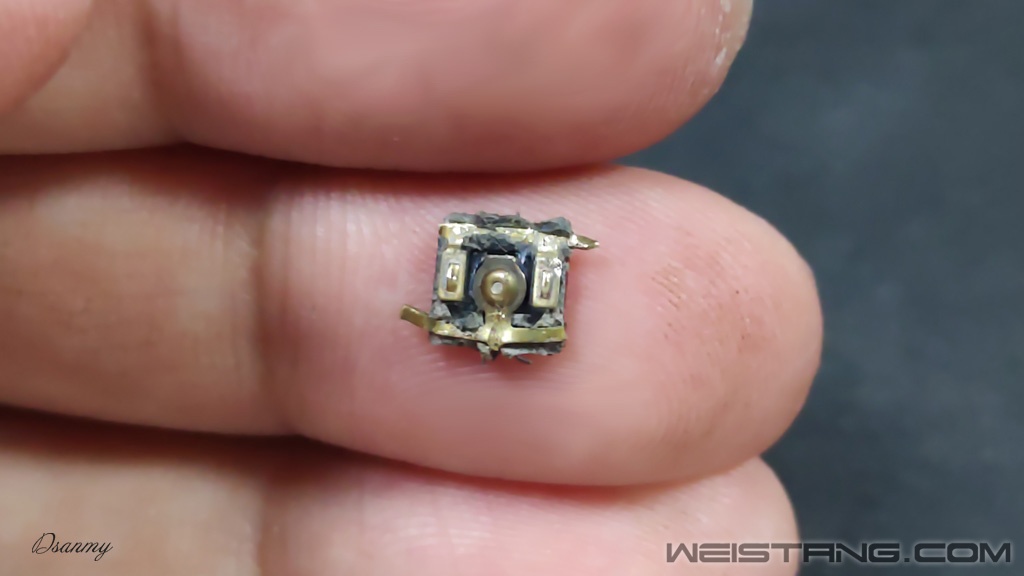

引脚是注塑时混合一体的,要破坏塑胶壳才能看到,两个引脚是边缘横条,两个引脚是中间的圆盘,横条和圆盘都有凸起,“锅盖”平时会接触到横条的凸起,当按键时,“锅盖”中心下压接触到圆盘的凸起,电路就导通了。按键手感主要取决于“锅盖”的形变力。



下次再坏按键,就换新电磁炉了,买触屏的,坏了就扔。前一段时间看了个段子,妈妈让女儿找对象,说“你看你爸,啥都会修,多厉害”,女儿说“我懂了,你是让我找我爸这样的,能干,会过日子”,妈妈说“你懂个屁啊,跟你爸这样的一辈子也用不上新东西”。



评分

2

查看全部评分

发表于 2018-7-10 02:50 | 显示全部楼层
这波改的强

点评

一般一般啦  详情 回复 发表于 2018-7-11 18:35
发表于 2018-7-10 08:39 | 显示全部楼层
这开关改的不错
小米拍照是贼特么垃圾……同感

点评

拍的时候感觉还行,发电脑放大一看全糊了  详情 回复 发表于 2018-7-11 18:36
发表于 2018-7-10 09:01 | 显示全部楼层
现在大佬都玩电磁炉了么

点评

就是修一下  详情 回复 发表于 2018-7-11 18:36
发表于 2018-7-10 18:13 | 显示全部楼层
玩的很溜啊

点评

一般一般  详情 回复 发表于 2018-7-11 18:36
发表于 2018-7-10 21:25 | 显示全部楼层
古有胖鸟站长修微波炉,今有大叔修电磁炉。
发表于 2018-7-10 21:29 | 显示全部楼层
犀利
 楼主| 发表于 2018-7-11 18:35 | 显示全部楼层

一般一般啦
 楼主| 发表于 2018-7-11 18:36 | 显示全部楼层
hider2015 发表于 2018-7-10 08:39
这开关改的不错
小米拍照是贼特么垃圾……同感

拍的时候感觉还行,发电脑放大一看全糊了
 楼主| 发表于 2018-7-11 18:36 | 显示全部楼层
Kuriboh 发表于 2018-7-10 09:01
现在大佬都玩电磁炉了么

就是修一下
 楼主| 发表于 2018-7-11 18:36 | 显示全部楼层

一般一般
 楼主| 发表于 2018-7-11 18:43 | 显示全部楼层
W.L.Troy 发表于 2018-7-10 21:25
古有胖鸟站长修微波炉,今有大叔修电磁炉。

 楼主| 发表于 2018-7-11 18:44 | 显示全部楼层
发表于 2018-7-12 05:34 | 显示全部楼层
可以 就算在南方空气湿度大 温度高 导致双击也没问题

点评

能开关就行,别的无所谓  详情 回复 发表于 2018-7-12 19:24
发表于 2018-7-12 10:56 | 显示全部楼层
我草 真会玩 佩服佩服 ~~~
 楼主| 发表于 2018-7-12 19:24 | 显示全部楼层
大胖鸟 发表于 2018-7-12 05:34
可以 就算在南方空气湿度大 温度高 导致双击也没问题

能开关就行,别的无所谓
 楼主| 发表于 2018-7-12 19:24 | 显示全部楼层
你是彪子有点二 发表于 2018-7-12 10:56
我草 真会玩 佩服佩服 ~~~

发表于 2018-7-12 21:26 | 显示全部楼层
防水。。。算了,这不重要。请问,能干是那个能干么?~

点评

突然开起了车  详情 回复 发表于 2018-7-17 12:00
发表于 2018-7-12 21:43 | 显示全部楼层
好诚实的改造啊

点评

是滴  详情 回复 发表于 2018-7-17 12:00
发表于 2018-7-13 00:50 | 显示全部楼层
看来楼主经常自己做饭 每次做饭前开电磁炉都感觉很舒爽吧

点评

咔嚓咔嚓的,贼爽  详情 回复 发表于 2018-7-17 12:00
