[装机] 【外设堂—评测室】Inwin A1 mini-ITX 机箱装机评测(+4节操)

  [复制链接]
发表于 2018-8-13 12:21 | 显示全部楼层 |阅读模式
开篇
  mini-ITX方案曾一度作为PC DIY相关业务的一个增长点,有机会把PC做的更小也顺应了时代的变化,当然ITX方案在诸如扩展性与散热器等兼容性方面会让用户很纠结,这些设计也能看出一个mini-ITX Tower方案机箱厂商的设计功力甚至是对DIY的理解,作为一个风冷控的我到现在也在寻觅一款能让我开心玩耍的mini ITX Tower箱子。Inwin的A1是在之前发布的一款mini-ITX机箱,也可以说是Inwin近两年最重要的一款mini ITX方案的箱子了,特色的是在机箱顶部加入了Qi无线充电技术,对于拥有支持Qi无线充电手机的朋友是很方便的一个设计。说到底,对于一款箱子最重要的依然是结构,装机前的结构与装机后的结构,开篇废话不多说,本文主要以Inwin A1这款箱子的装机过程来向大家介绍这款产品!

  上次折腾Inwin的mini-ITX箱子还是Rainbow版的H-Frame mini,当时上的M8I+AXP100让我各种纠结啊,这次看看A1的表现。



底部支持RGB联动,大侧透 有黑白两种颜色




Inwin A1 机箱包装




包装


  包装没什么好介绍的,单纯尺寸上就能看出这是一款mini-ITX方案的箱子,提醒大家无论你的DIY方案是风是水,之前一定要比照机箱的参数,散热以及显卡尺寸是否兼容,水冷的话倒是挺明朗,如今的箱子一般都有对主流一体水冷的兼容说明,但是风冷就不好说了,毕竟还涉及到是否档显卡与梳子内存,甚至是主板的VRM散热和其他扩展设备。




参数表


  钢板+侧透玻璃的方案,机箱底部支持双12cm风扇或者240mm冷排,机箱不支持3.5寸硬盘,背板隐藏式设计了两个2.5寸硬盘位,准备好M.2 SSD是很有必要了。前置USB 3.0和音频接口,WPC qi1.2协议的无线充电位置也刚好在机箱玻璃顶部的中央位置,机箱底部有设计12v 4pin的RGB LED灯带,支持主流的主板灯光同步技术,当然就算主板不支持这款箱子底部也可以亮灯的。售价方面,目前京东价格为1380元,不便宜!


机箱(整体)


  附件不看了,主要是主板与硬盘到快装托架的固定螺丝,送了几个扎带,因为机箱背面留了充足的理线空间和绑线槽所以也没有送理线卡子。


Inwin A1 机箱

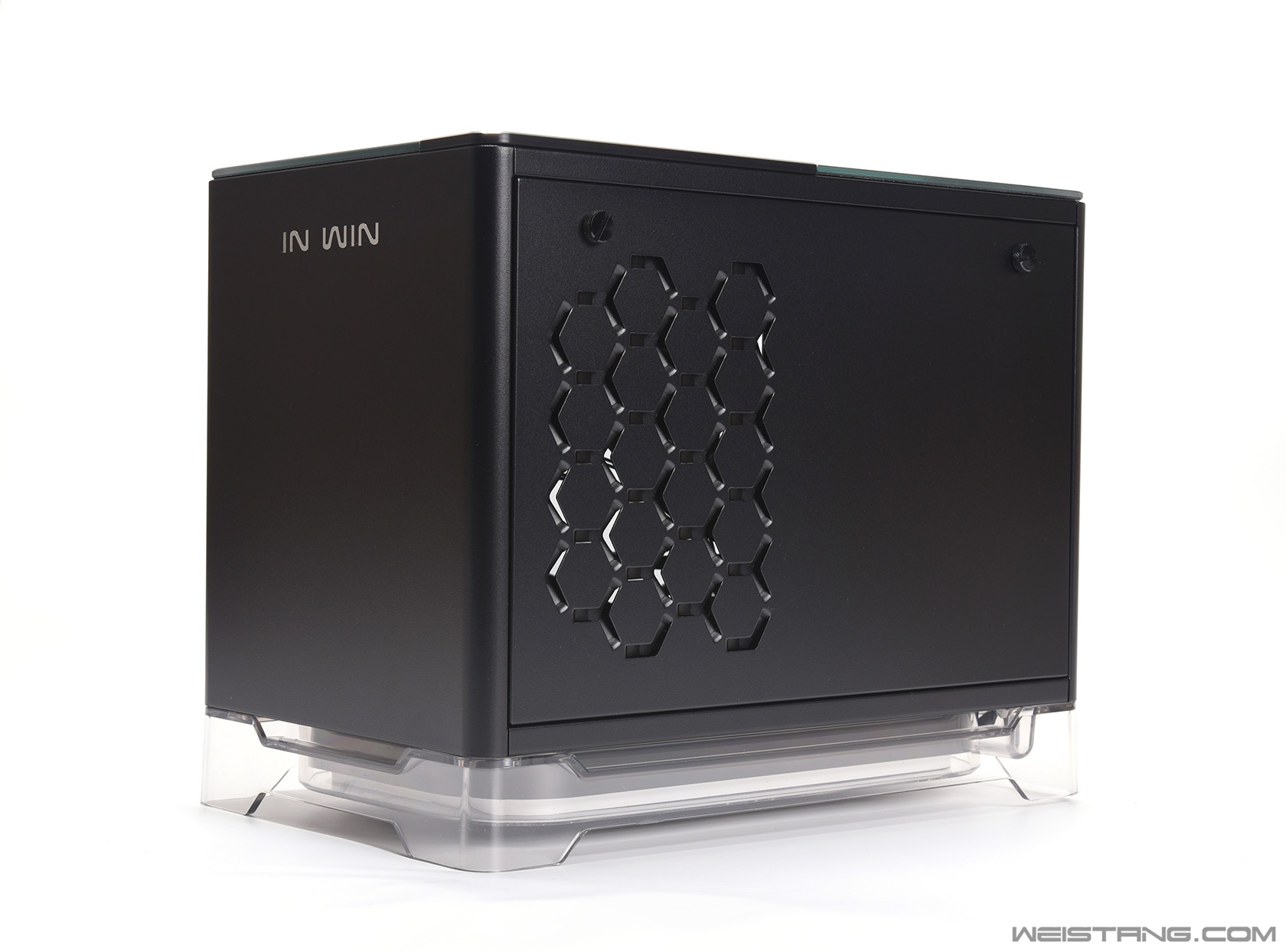

整体

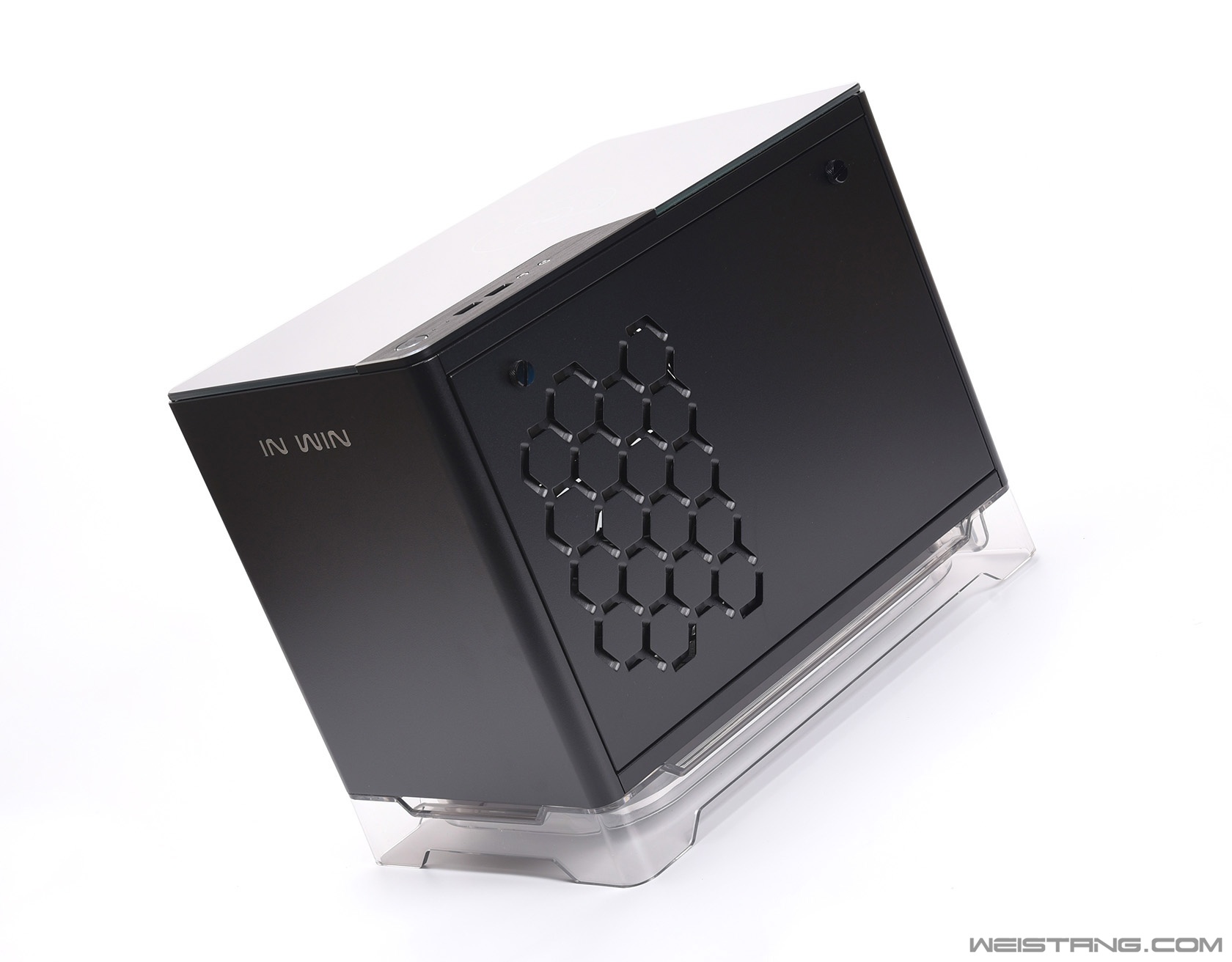

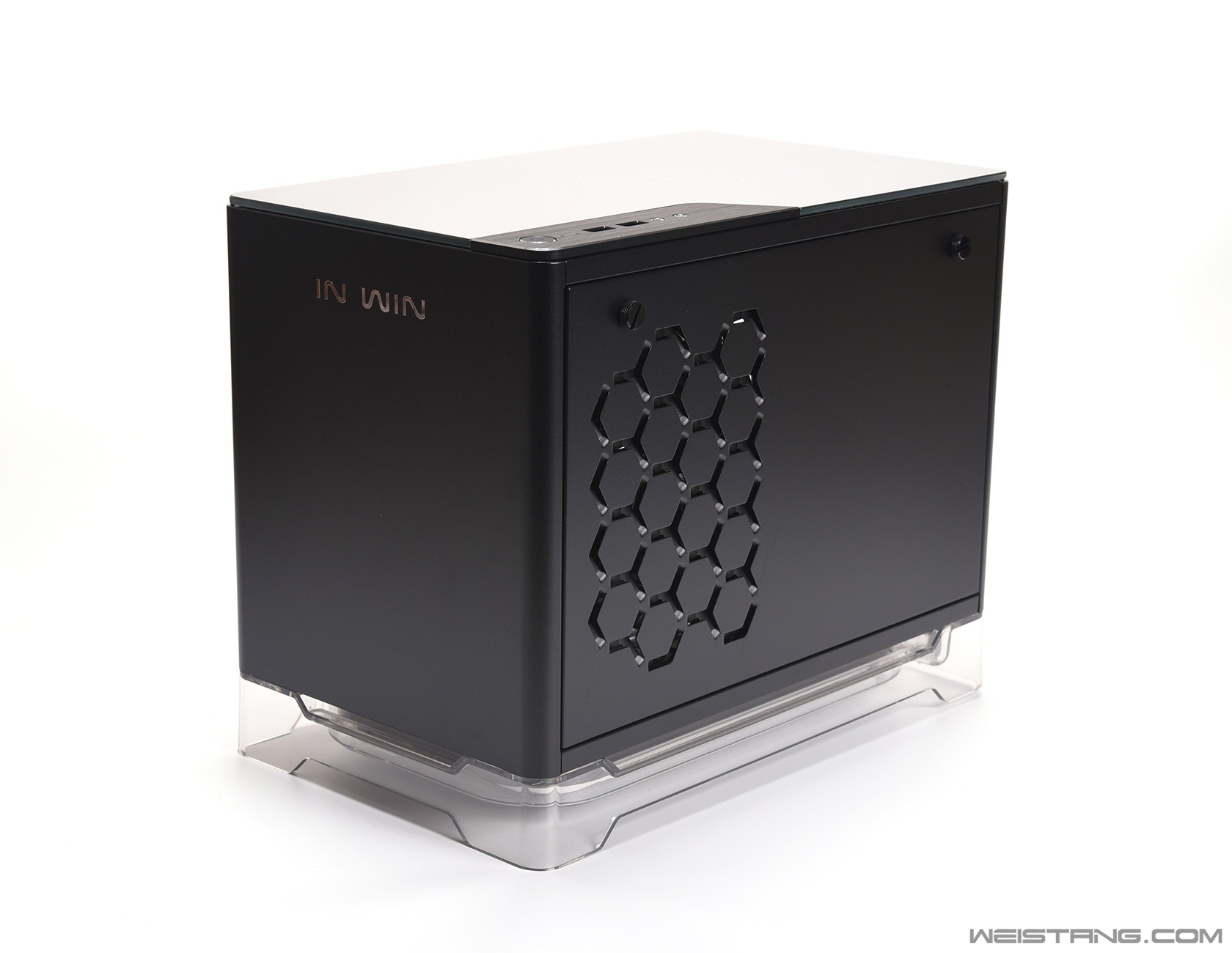

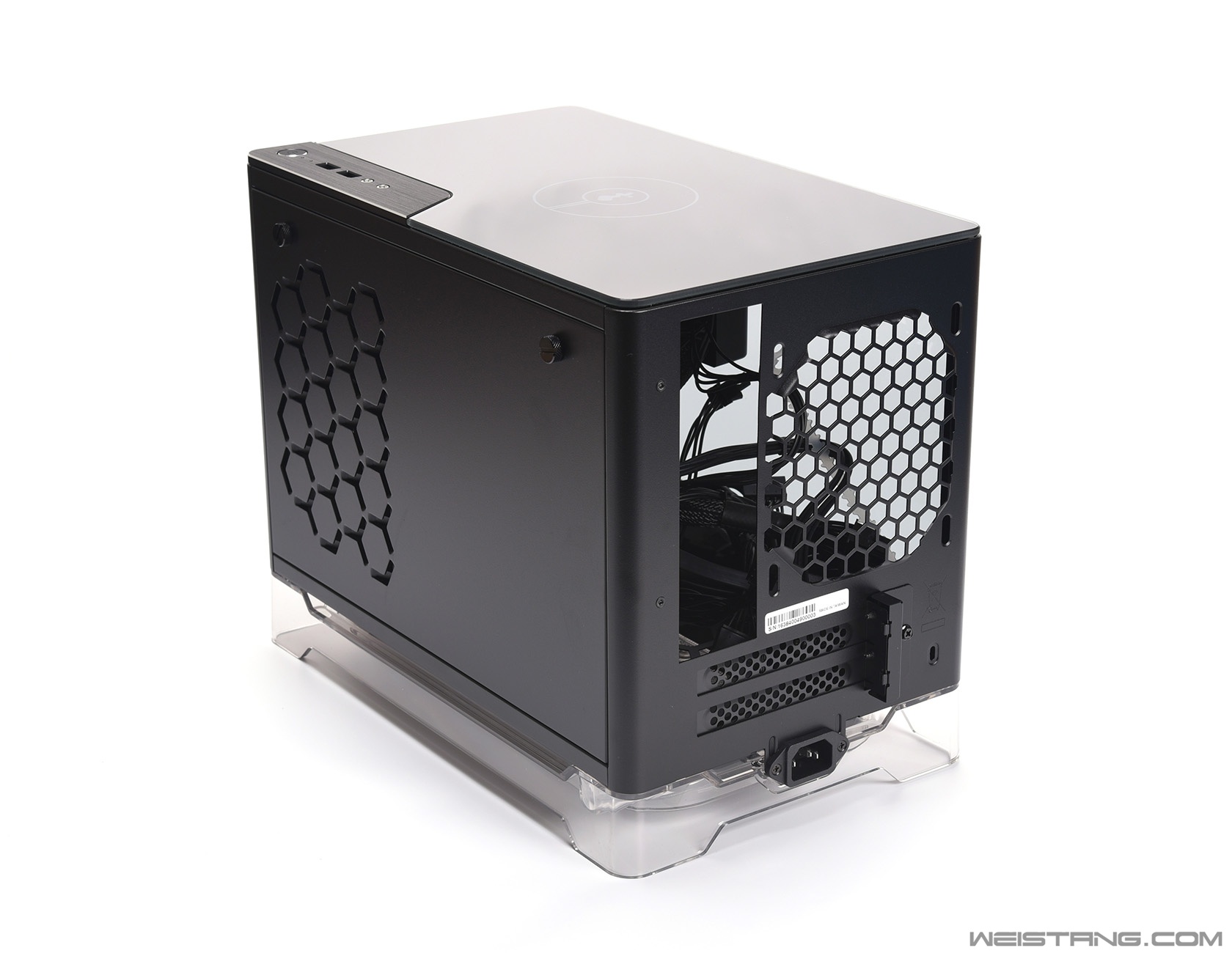

  其中顶部和一面侧板是玻璃的,侧板的玻璃是深色的,机箱内部结构采用了主板与电源水平对置的布局,所以机箱三维看上去更长一点。底部最醒目的导光塑料底座很厚实,这个底座不单纯是导光作用,内部还起到了隐藏底部两颗进风扇的目的,当然如果风扇也支持RGB同步的话与灯光混在一起也不会凌乱。另外一侧的侧板是机箱第二个风口,也是Inwin标志的蜂窝状风口设计,刚好对应机箱背板上的一个12cm风扇位,至于安排进风还是排风那就看各位的具体情况了。



整体




整体



整体

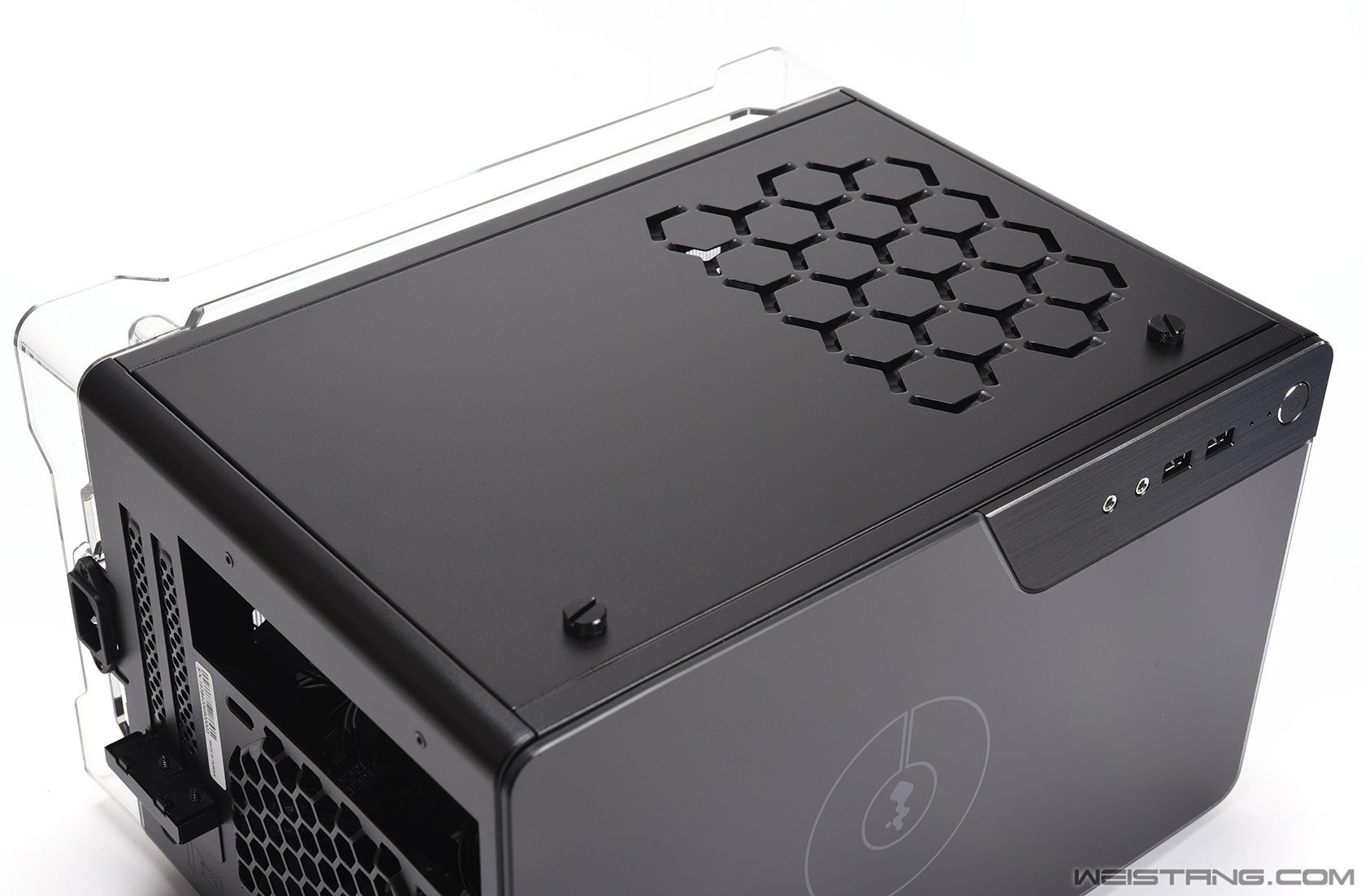

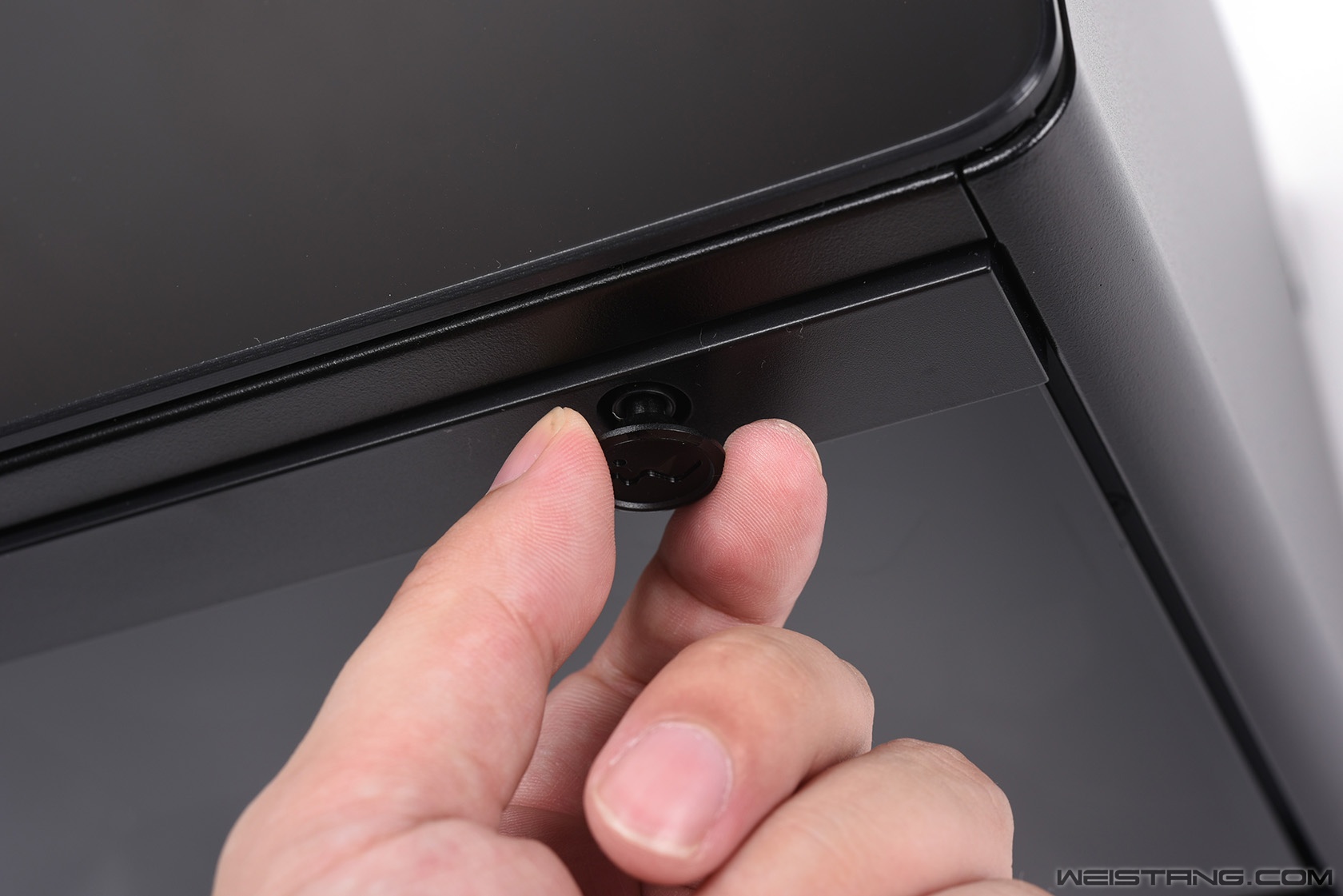

  两个侧板都是免工具开启,其中玻璃侧板一面是拉拽是卡扣设计,拆装过程不要太方便,右侧板也是手拧螺丝设计,螺丝是固定在侧板上的,你也不用担心螺丝会不小心丢掉,没有RESET按键,接口和PWR按键都在机箱顶部的一个铝拉丝面板上,这部分也几乎是整个机箱最精致的部分了。其余的地方我觉得前面板和侧板的缝隙略大,虽说不算严重,但缝隙有大有小强迫症有点不适应。



整体



侧面

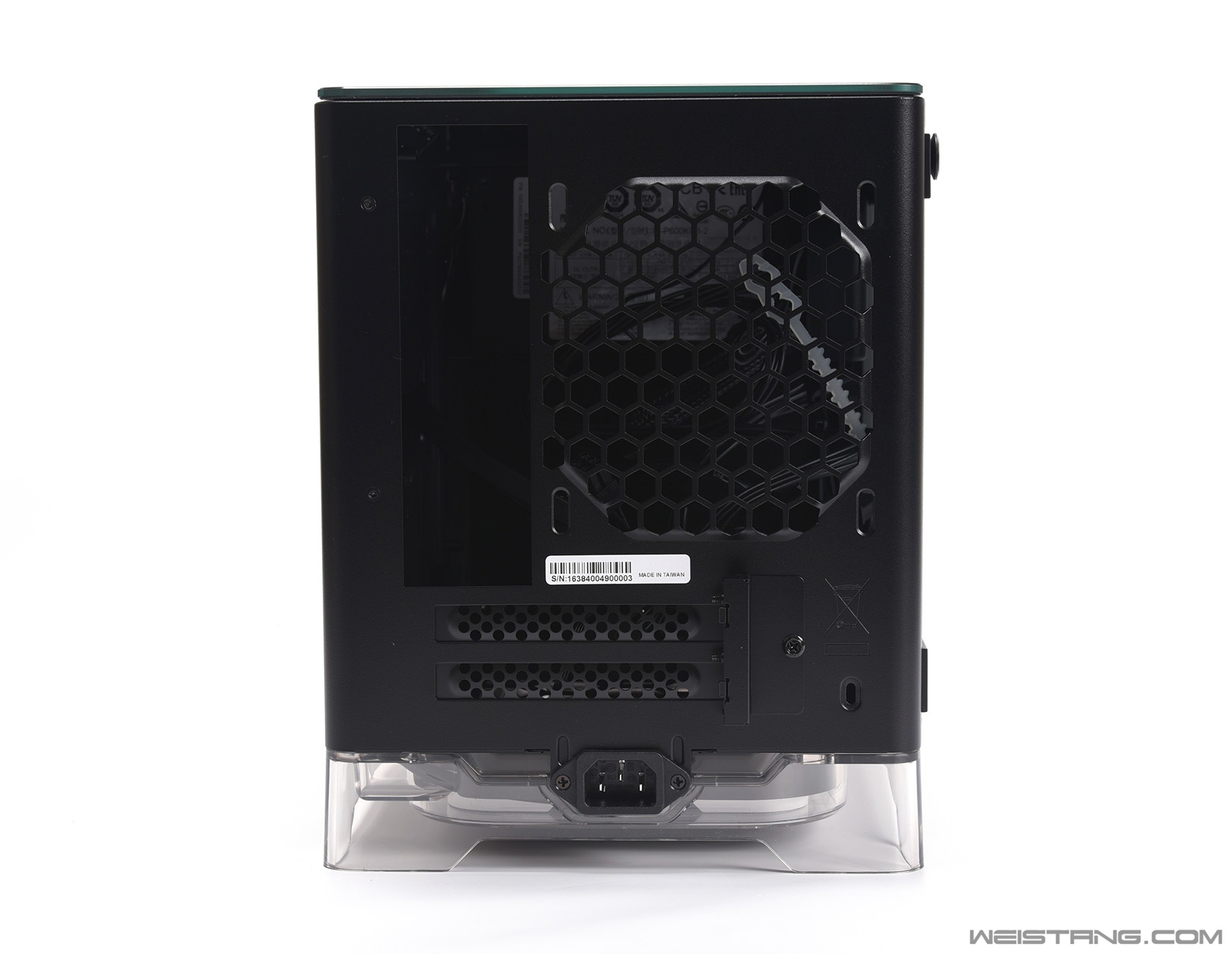

背面



顶部也是玻璃的 支持qi1.2无线充协议 这个充电体验后面介绍



特写

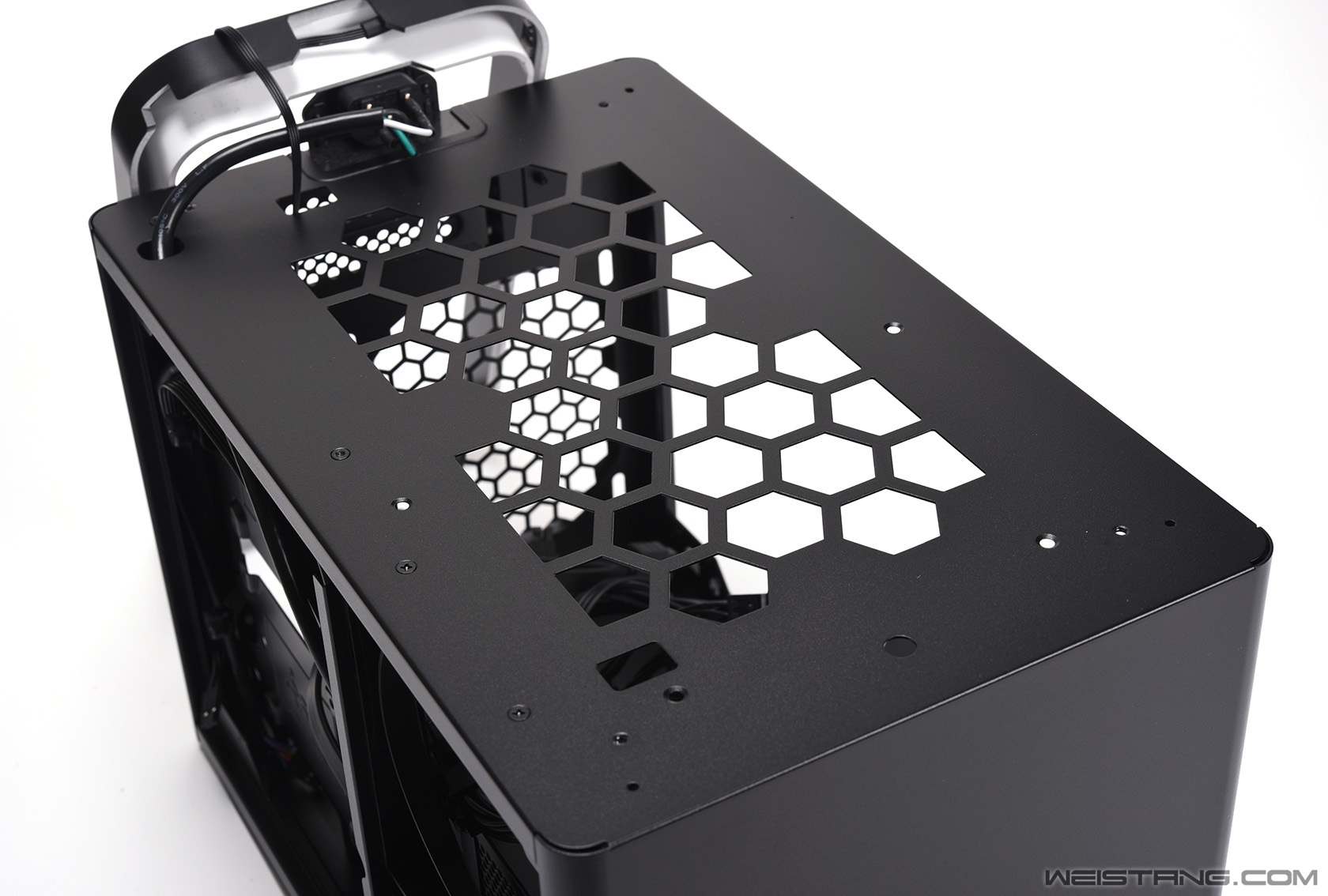

底部导光带下面是防尘网 可惜是黏在下面的 并不是磁吸式的



内部

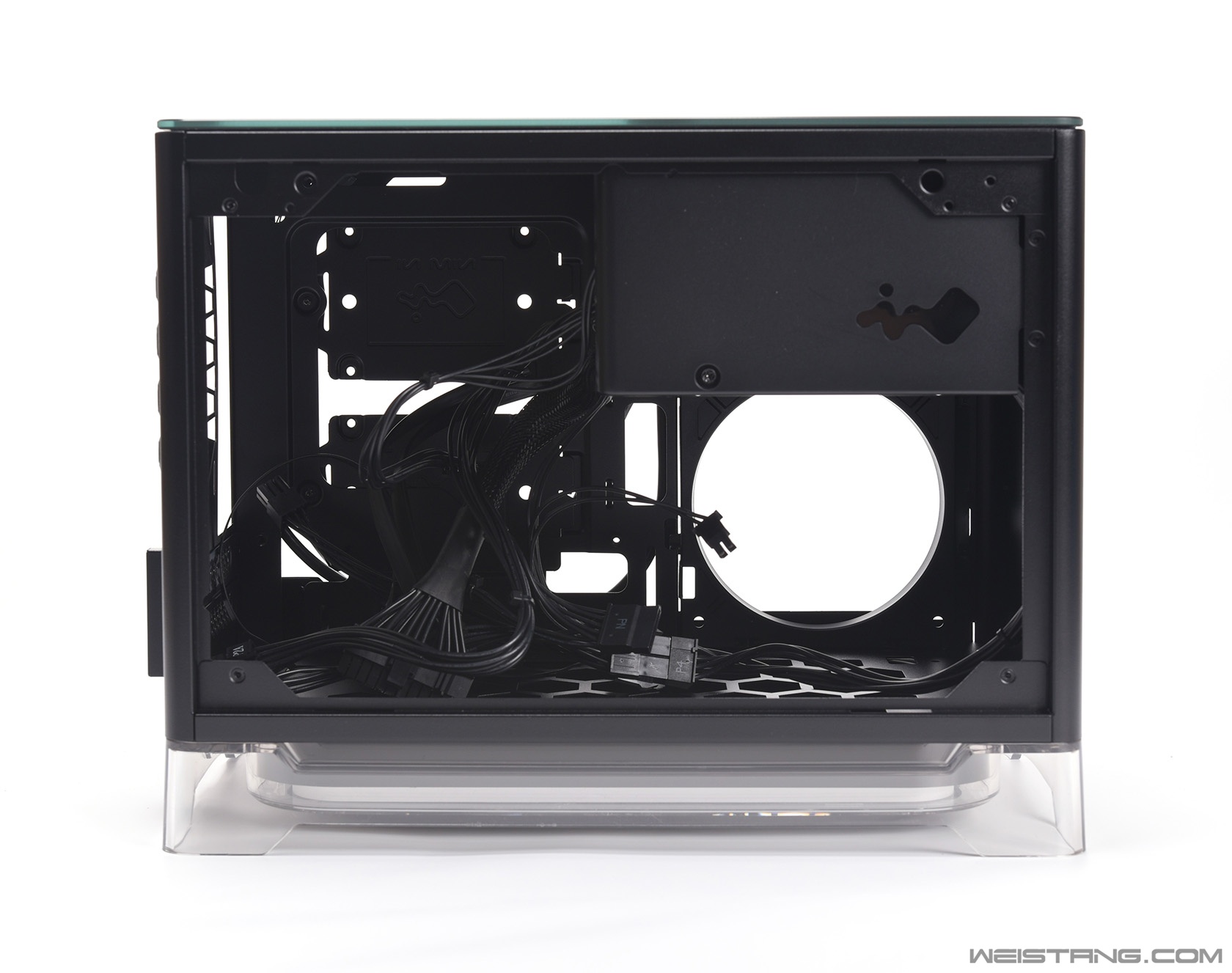

内部


  来说说装机前这款箱子的内部情况,因为内置了电源,所以内部线材较多,但1380的箱子如果到手换全模组+定制线还可能觉得会浪费了这一颗电源,但是不换的话无论从电源本身素质和线材规整度来说都表现一般,但这里有个事情大家要知道,就是上图中带inwin logo的电源外罩还有理线的功能,并且这款电源的线材也是inwin专门针对A1这款箱子设计的长度,所以如果要上全模组,那么请一定要订制一下线材长度。


  背面留足了理线的空间,闭着眼睛走背线也不是不可能的,但不是所有的线都能从背面迂回过去的,比如24pin和显卡的8pin线只能在机箱正面空间里走,利用电源外罩能把线藏一下。



机箱(细节)


前面板的inwin logo



顶部面板 硬盘和电源指示灯

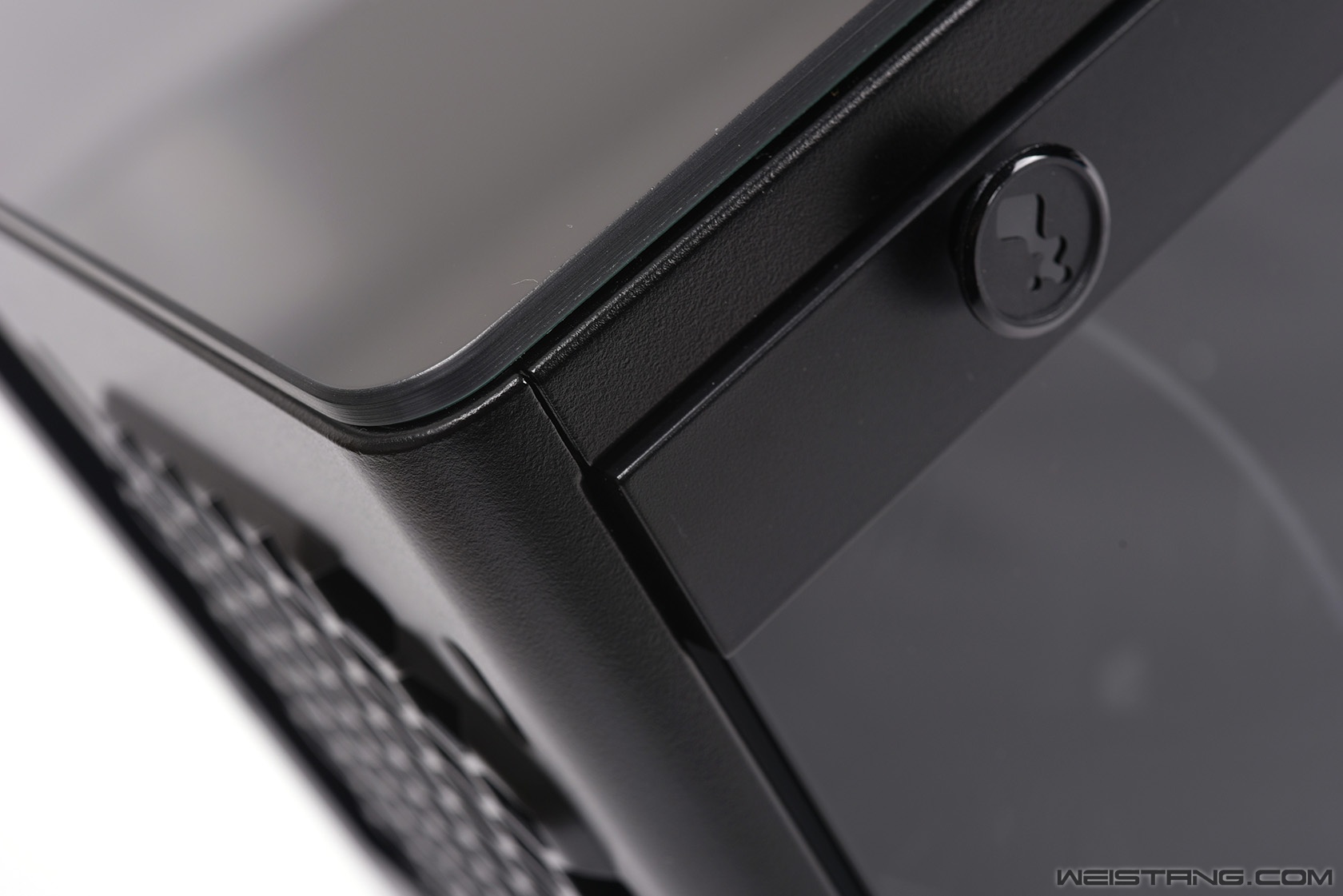

侧板缝隙特写



特写

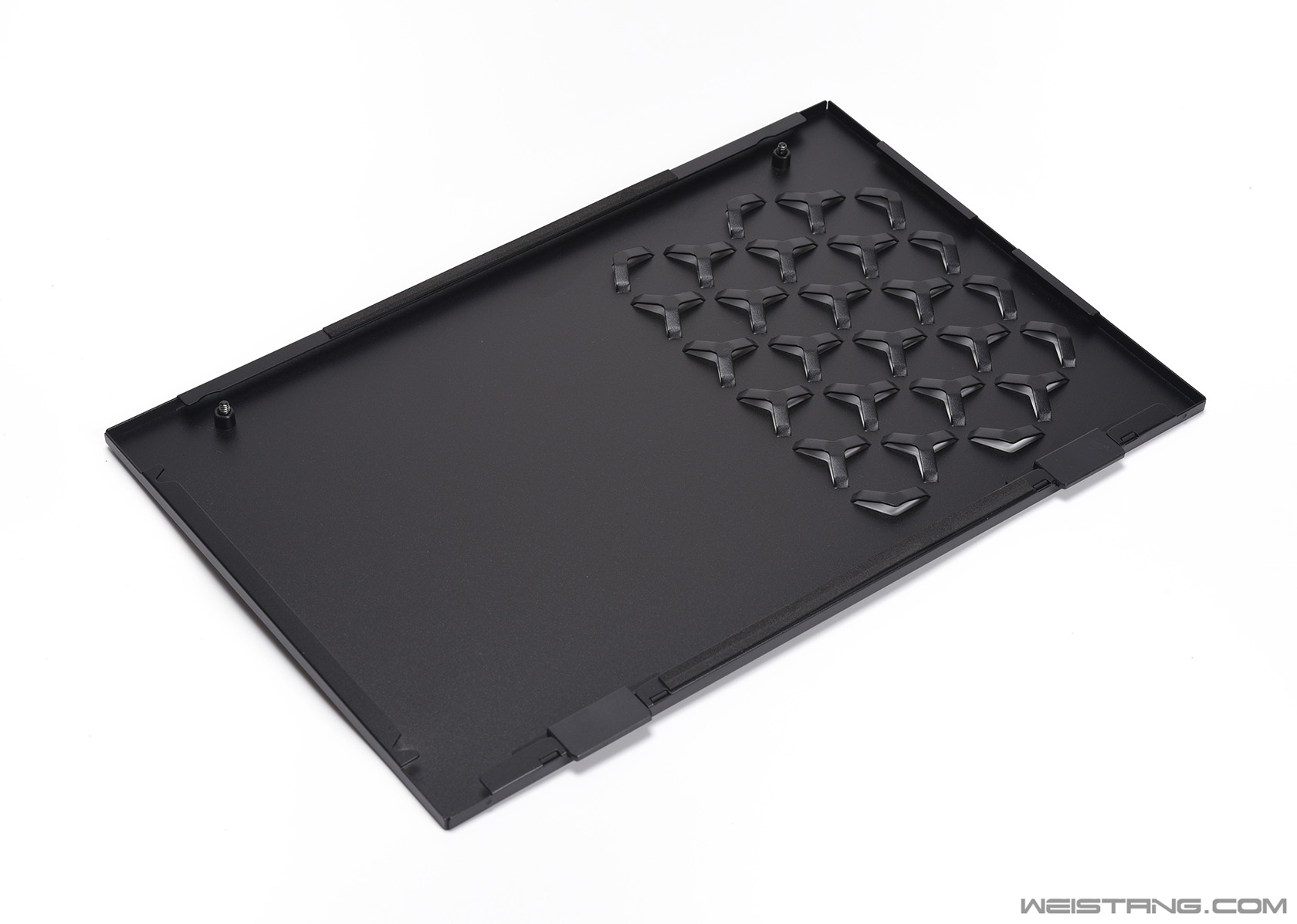

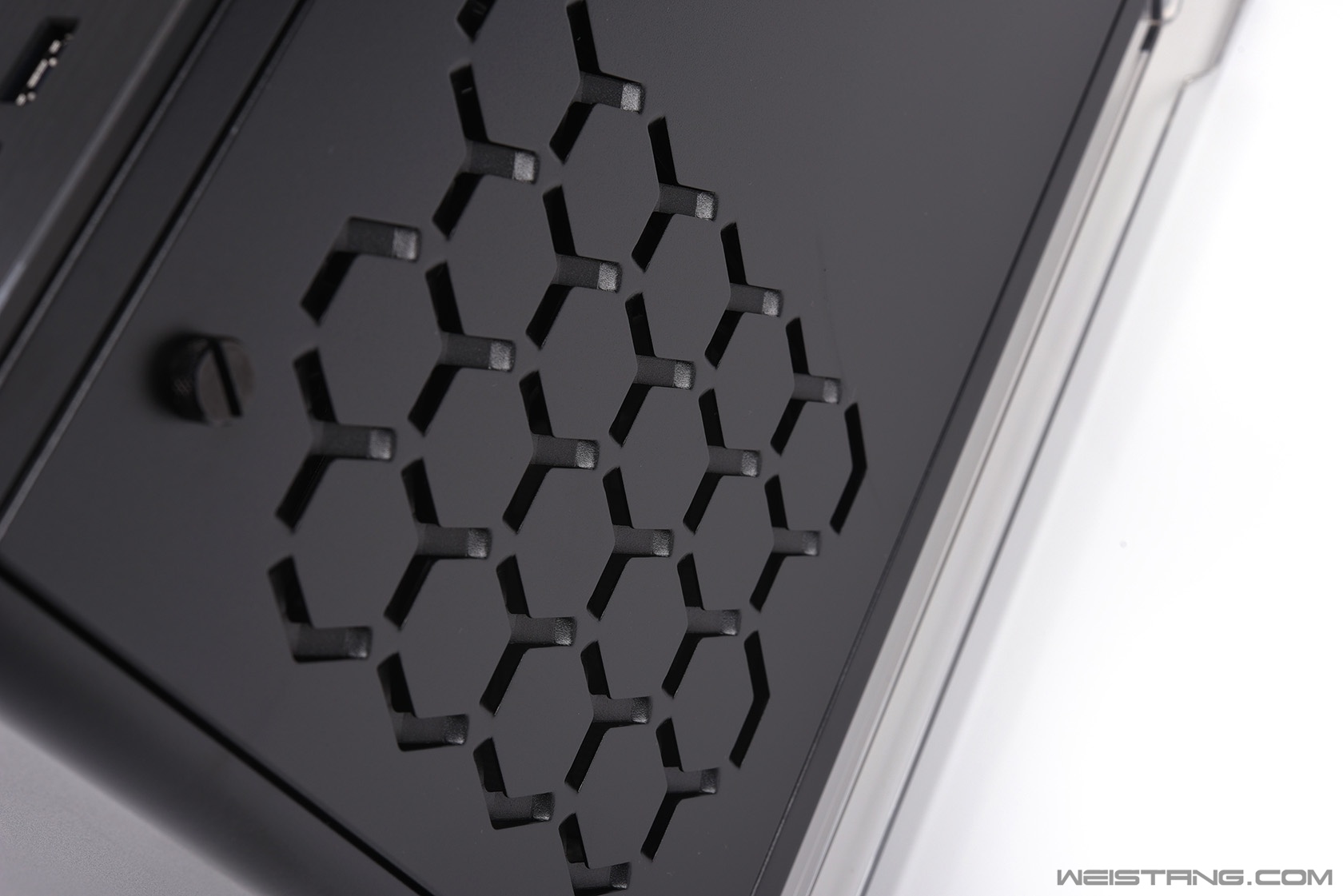

侧板的蜂窝状风口

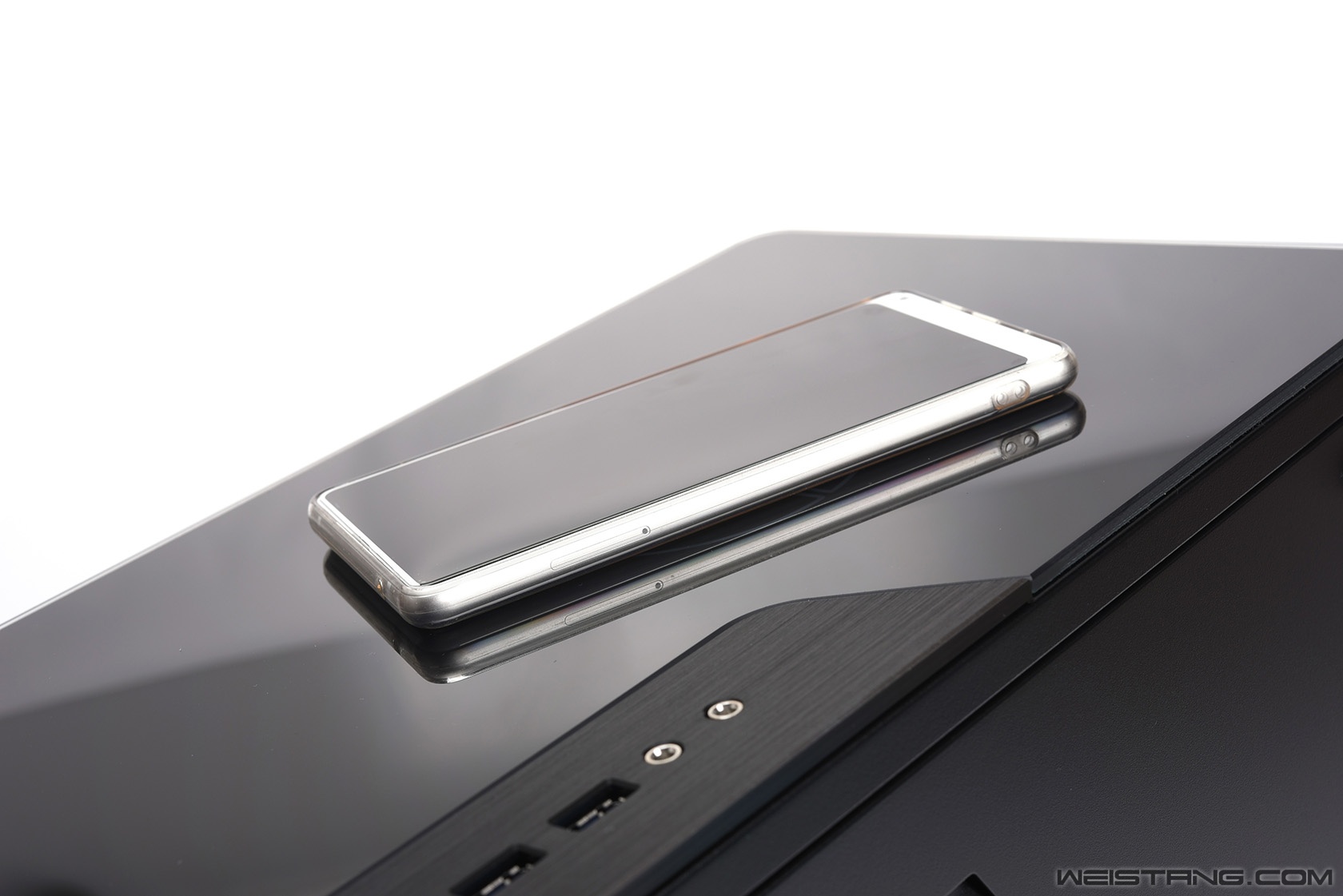

顶部的qi无线充电位置对于不同手机要找好位置 开始可能不太好习惯

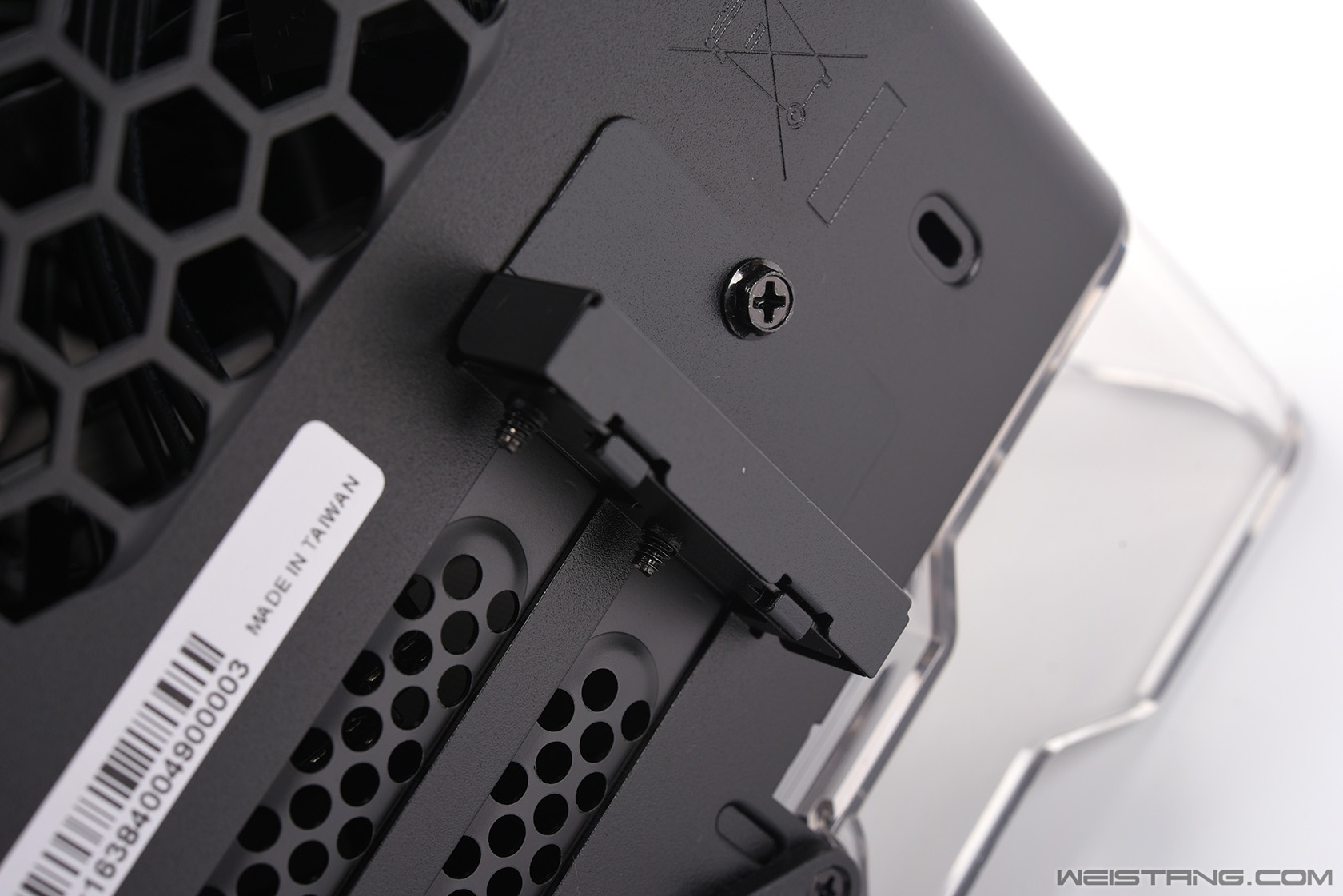

PCIE插槽的挡板锁 这个是转轴式的拧下螺丝也不会掉下来



抽拉式侧板卡扣相当方便

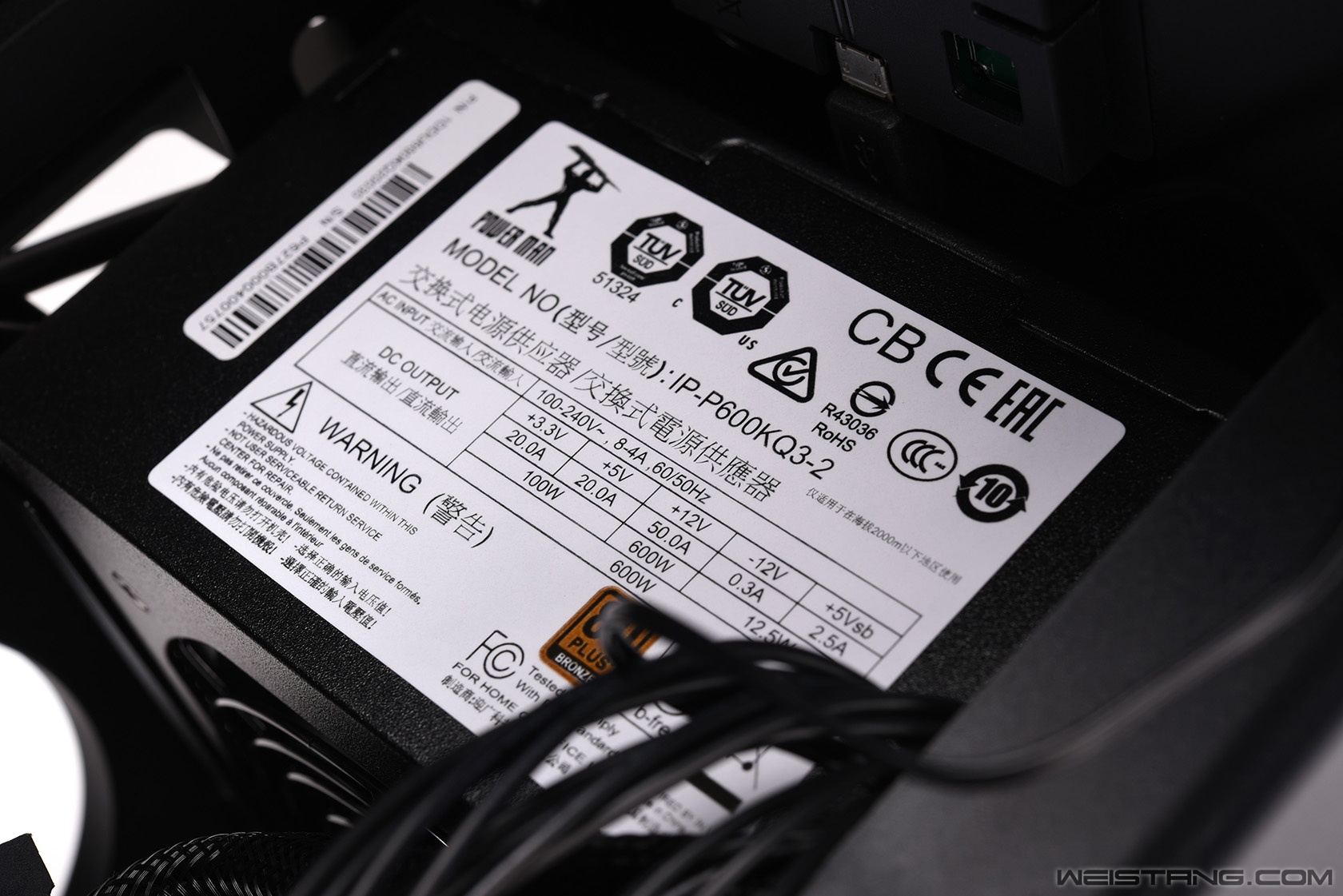

电源铭牌 一颗inwin品牌的600w铜牌 电源线没有4D接口



背面的两个2.5寸硬盘快拆架


  说到后置硬盘托架,大家可能最在意的就是安装的时候SATA数据线与电源线走的是否开心,A1毕竟SATA电源线长度有订制过,硬盘托架位置也距离背板出线口很近,所以安装起来算是比较方便的。



取下导光底壳 内部灯带是反射出光



取下灯光总成



侧板与机箱框架接触的部分有减震棉



金属背板厚度约为0.9mm



主板


  装机配置简单说一下,随手的一些配件,主要是为了给大家看一下风冷装机后的简单效果,Ryzen 7 1800X+ROG Strix B350I GAMING+XFX RX580 8G黑狼+Intel 760P +利民Macho Rev.B+十铨XCALIBUR内存(长梳子内存与散热会有点兼容问题),很简单,下面来看一下这款板子。



ROG Strix B350-I GAMING 正面



背面


  其实应该搭配2600或者2700更合适一些,最新型号的ROG Strix B450-I GAMING在接口扣上多了一个HDMI 2.0,内存频率支持更高,但其他区别不大。这款板子其实单独来说是挺有卖相的,特别是M.2与SupremeFX音频整合的Combo卡和设计,可能一些朋友为了这个厚重支持AuraSync的logo就剁了,但这个板子有个最大的问题,就是B350桥芯片被设计在了M.2扩展卡的正下方,完全被挡住了,并且散热片规模也很小,其中原因也是显而易见,AMD这个AM4接口定义太占地方了,所以只能把M.2扩展与声卡整合到一起采用了这样的分层设计,再加上本来mini-ITX箱子就可能存在风道紧凑的情况,所以桥芯片散热是个问题!



整体



整体


  其余的比如3个风扇扩展位,支持水泵专用大功率4pin接口,Q-CODE POST指示灯,SAFE SLOT PCIE金属加固,WIFI GO蓝牙与WIFI COMBO卡,4个SATA接口,支持5V与12V的RGB灯光扩展,这些配置在千元内的话算是比较ok。



接口部分


  AMD这个AM4插槽定义太占空间,并且供电规模也较大,所以VRM主控被设计在了原本是USB接口的位置,所以这款板子的USB接口都集中在靠后的位置。



供电部分是6+1相 电容都是尼吉康的MIL 5K 属于ROG STRIX标配



VRM主控 最高支持600kHz开关频率



主板背面的IR3535M Mosfet Driver



靠近内存一侧的PCB背面依然设计了支持AuraSync的贴片RGB LED



SupremeFX S1220A声卡与M.2扩展卡



桥芯片散热片 距离PCIE插槽也相当近 夏季的话桥芯片温度超过65℃的也不是不可能


  所以这套方案在Inwin A1的箱子里,我只想默频然后开Offset优化一下电压!


显卡
  AMD第四代的GCN架构也就是代号Polaris核心这一代经过了几个鸡血版本Radeon驱动的强化,实际体验近乎达到了这个架构的在目前主流与3A大作游戏的最高啥水平,当然未来的游戏还会可能有鸡血版本的驱动来优化,至少36个CU总共2304个流处理器在1366MHz默认频率下的性能表现无愧高端级别这条线,1080p高画或者1440p中高画基本都能带来流畅的游戏体验。讯景RX580 8GB黑狼重点在散热方案上做了强化,这一代也是讯景黑狼系列散热器的换代,双10cm口径的静音风扇+坚持焊接热管带来的散热效率对于风冷来说相当出色。如果不上底部进风扇的话RX580和1060这个级别对于这款箱子来说刚好。

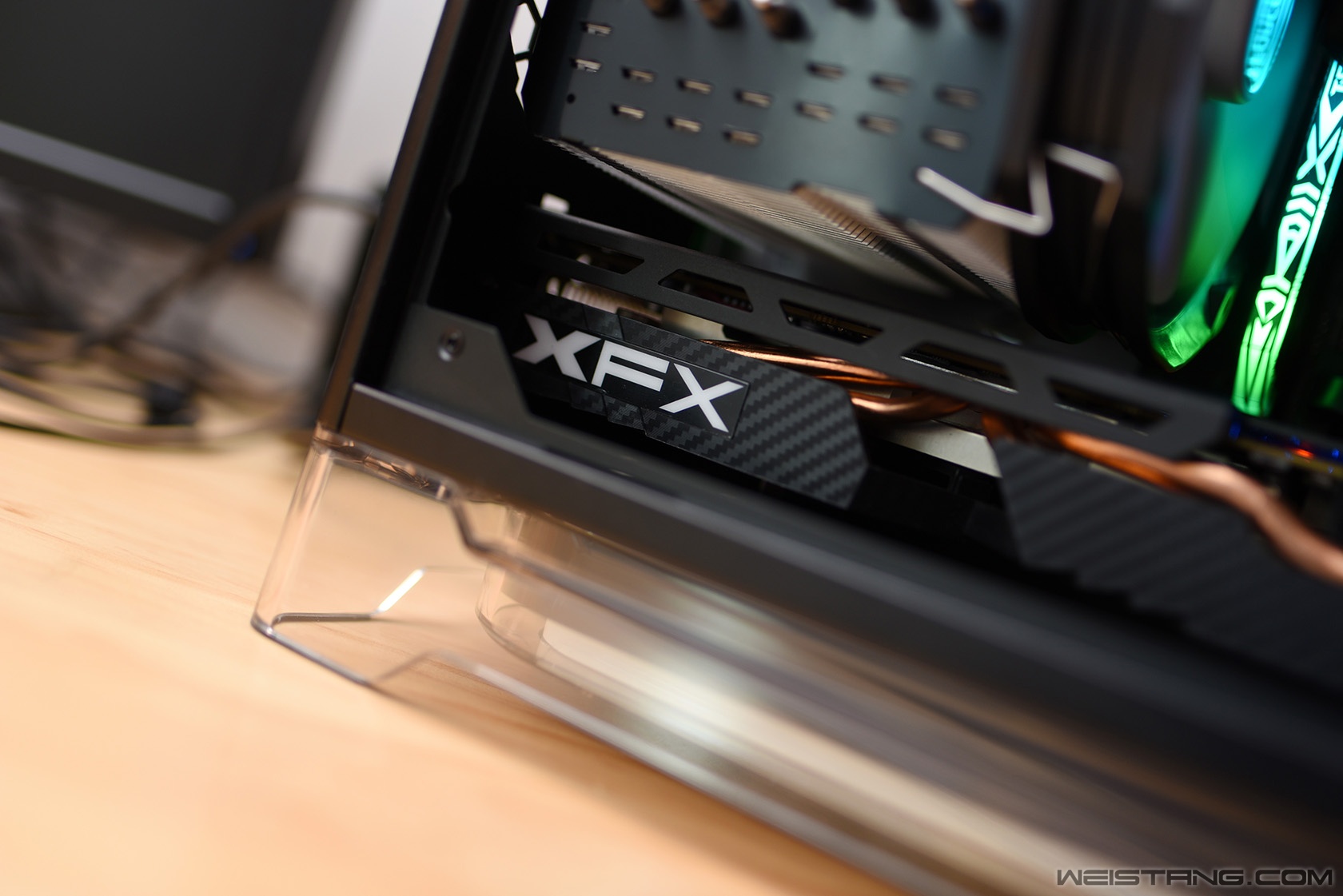

  这次Inwin A1装机基本是全风冷方案,能选黑色尽量选黑色,并且带背板+越肩的PCB也算是对这套风冷DIY的兼容性一个考验。


讯景RX580 8GB 黑狼版显卡



整体




背面



全包围的金属外罩保留了出风口



10cm静音风扇 轻载下支持停转 当然策略可以在驱动Wattman中设定



4焊接纯铜热管的散热器



PCB



核心6+1相供电


  供电前置一个好处就是非公散热比较容易把供电部分的热量吹到机箱外,特别是ITX紧凑的DIY方案,显卡部分的散热需要留意一下,毕竟受温度影响的平均核心频率直接影响游戏的体验,安排好显卡散热总是没错的。


其他

  TLC当道,SSD选择不太多,如果只是性能向的话,三星970EVO或者Intel 760P倒是够用。

Intel 760P SSD 包装



整体



方便安装M.2散热器 所以铭牌要撕掉了



安装好SSD



利民Macho Rev.B



HR-02的终极缩水版 看上了铜底镀镍和顶部黑化



利民的镀镍镜面处理还是很赞的



如果上梳子内存的话 风扇只能选择薄款


  因为本次装机不涉及到性能评测,所以内存就象征性上了一条,如果纠结的话可以考虑一下矮马甲或者14cm的薄扇。



整体平台


  实际装机散热器一定要最后安装的,否则A1+B350-I GAMING上Macho这样的散热器你是不可能插上8pin供电的。



装机


  侧面的12cm风扇没装,安装过程最好拆掉电源,这样接线相对能顺手一些,主要是ATX12v和风扇的4pin,散热器风扇安装也是最好在拆下电源的情况下,不过记住ATX12v 8pin要先甩到机箱后面从出线口引回来,要不然散热器安装后就彻底没戏了,另外一个需要纠结一点的就是电源外面的理线罩,电源出线口在机箱理线槽的斜对角,也就是外侧,这样电源的一坨线都需要压在理线罩下面。








  背面没多少线,即使接了2.5寸盘也是很好理线的,A1的绑线槽设计的位置还是合理的,另外利用边缘的暗槽藏线也是很容易,如果用镀银定制线的话,更细的线径整理起来会规整很多,我这个就是随后一扎,真的强迫症的话可以直接剪掉2个SATA线头,背面的理线空间相当充裕。



盖上右侧板后看不见风扇位的大窟窿视觉上好不少














  简单就是这个样子了,这个电源外罩我觉得还可以做得大一些,一般情况完全塞满有点难,右侧电源下方毕竟是进风的风道,内部最好不要把这个位置遮挡住,但搞一个外罩是没问题的。

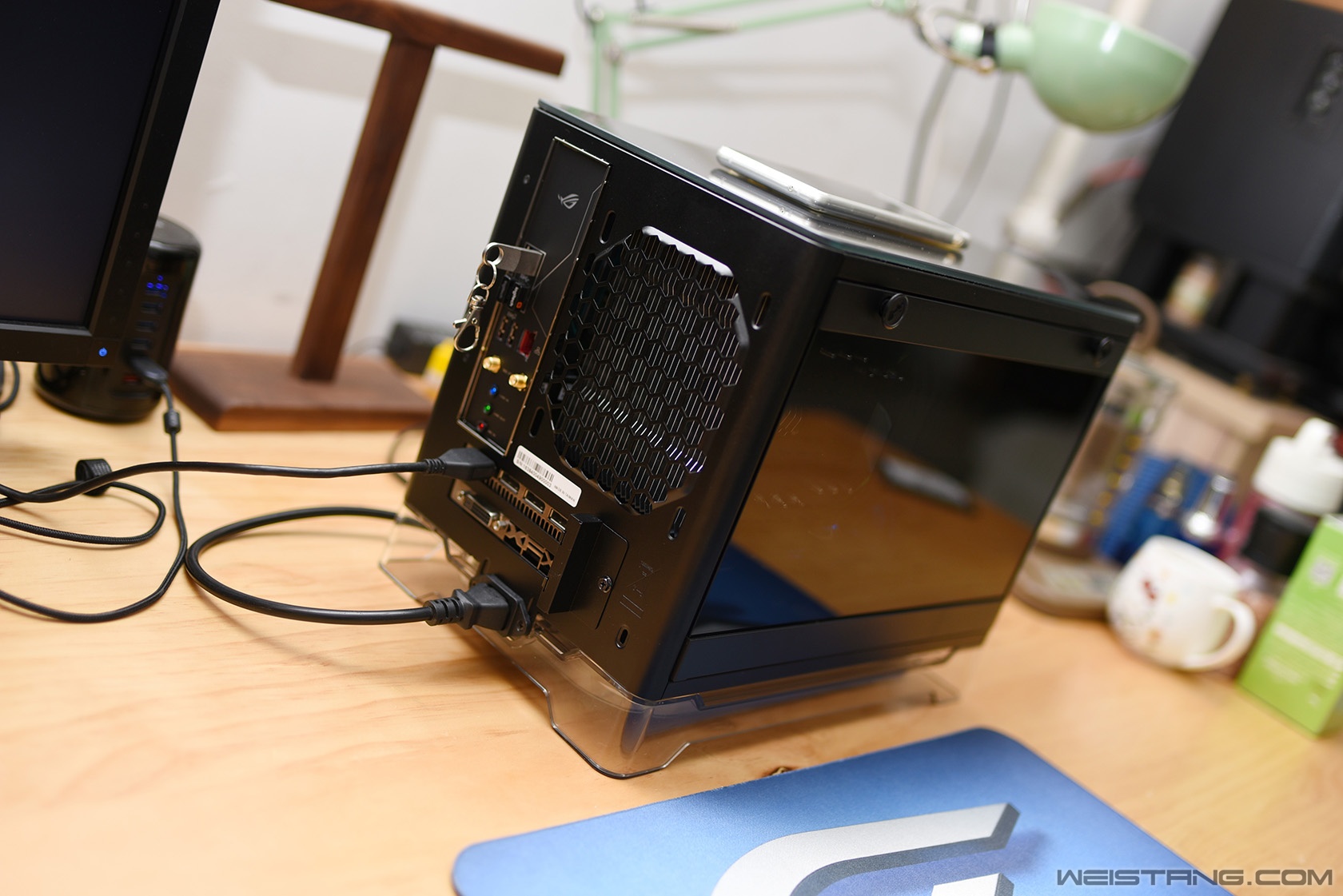

日常

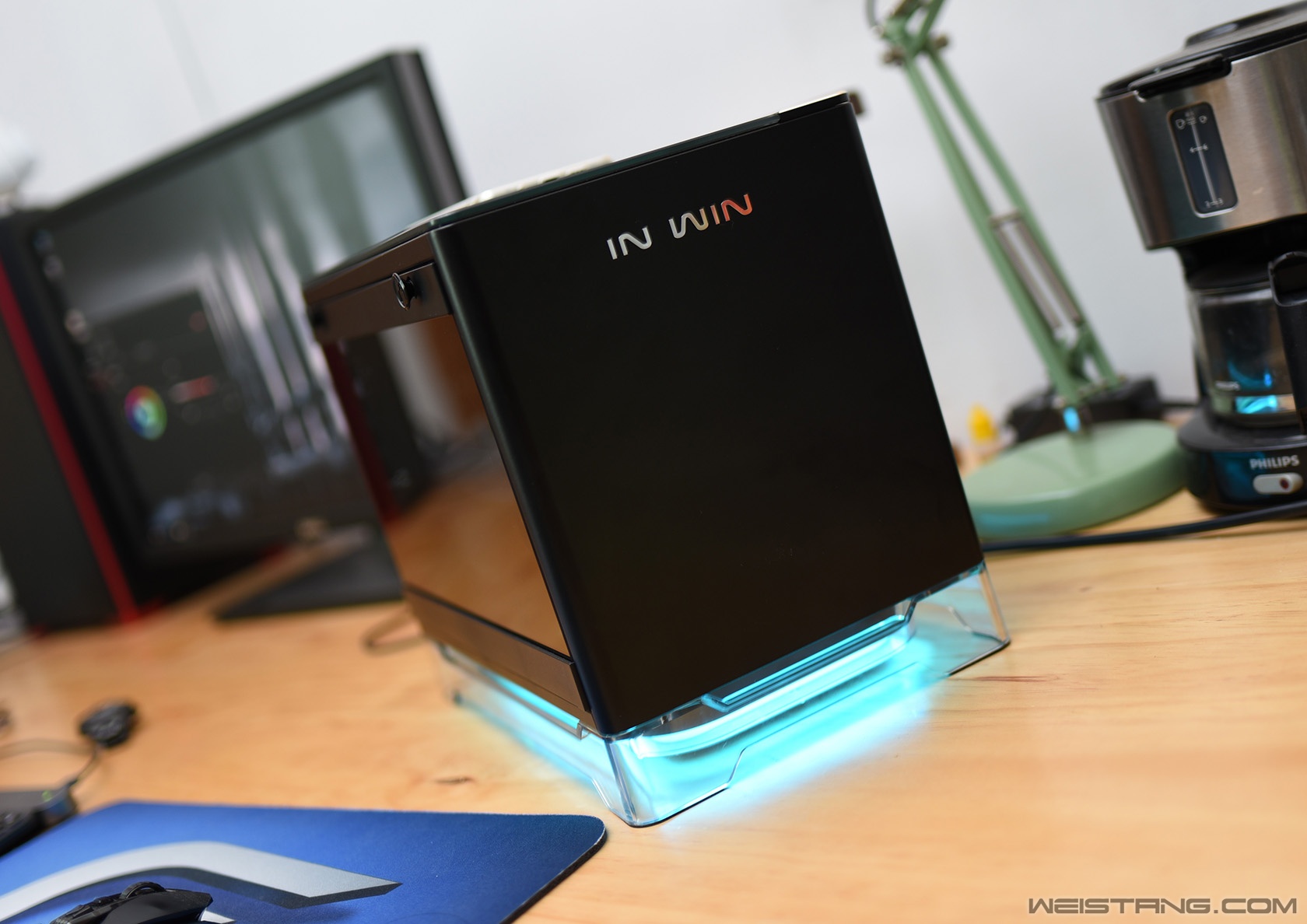

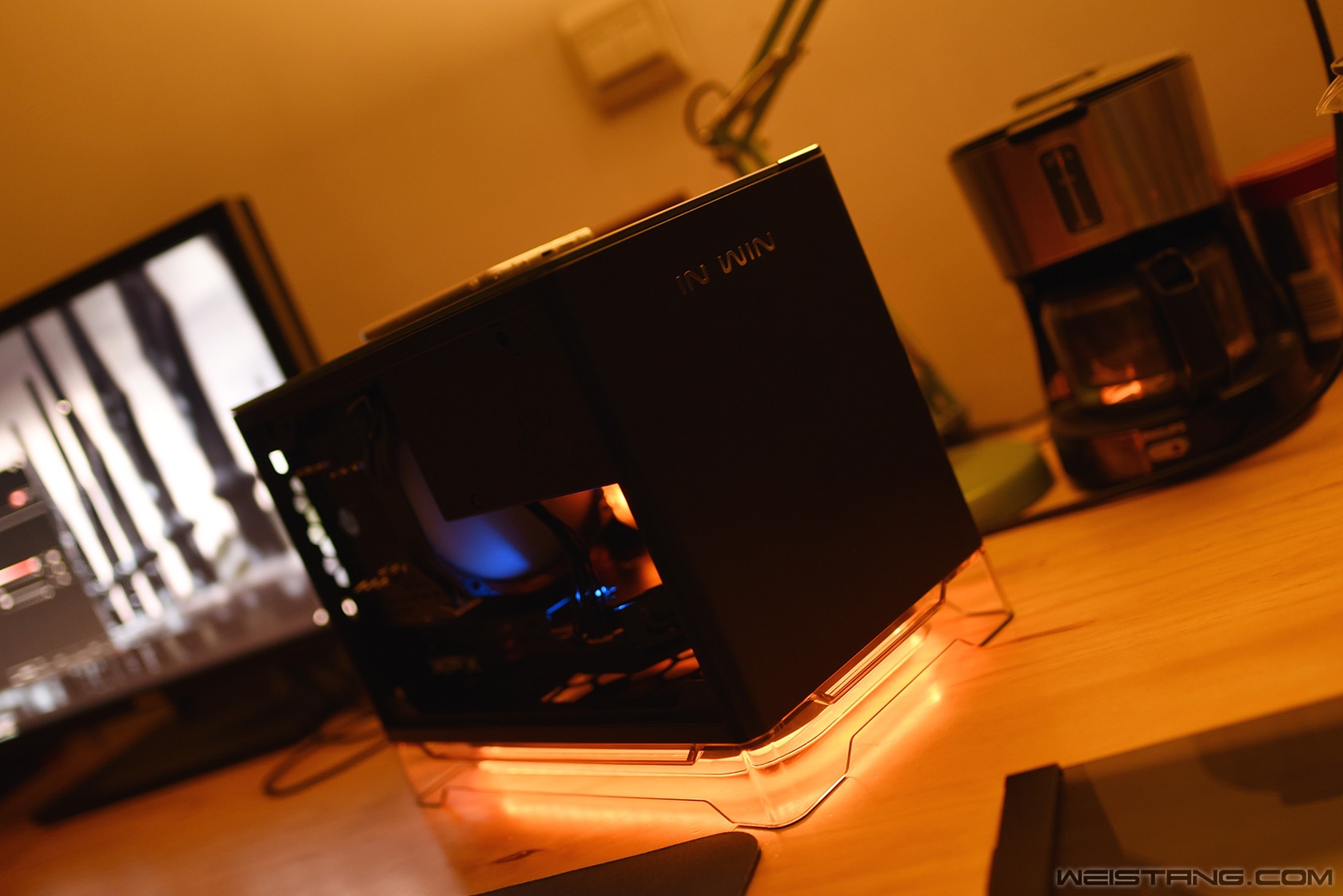

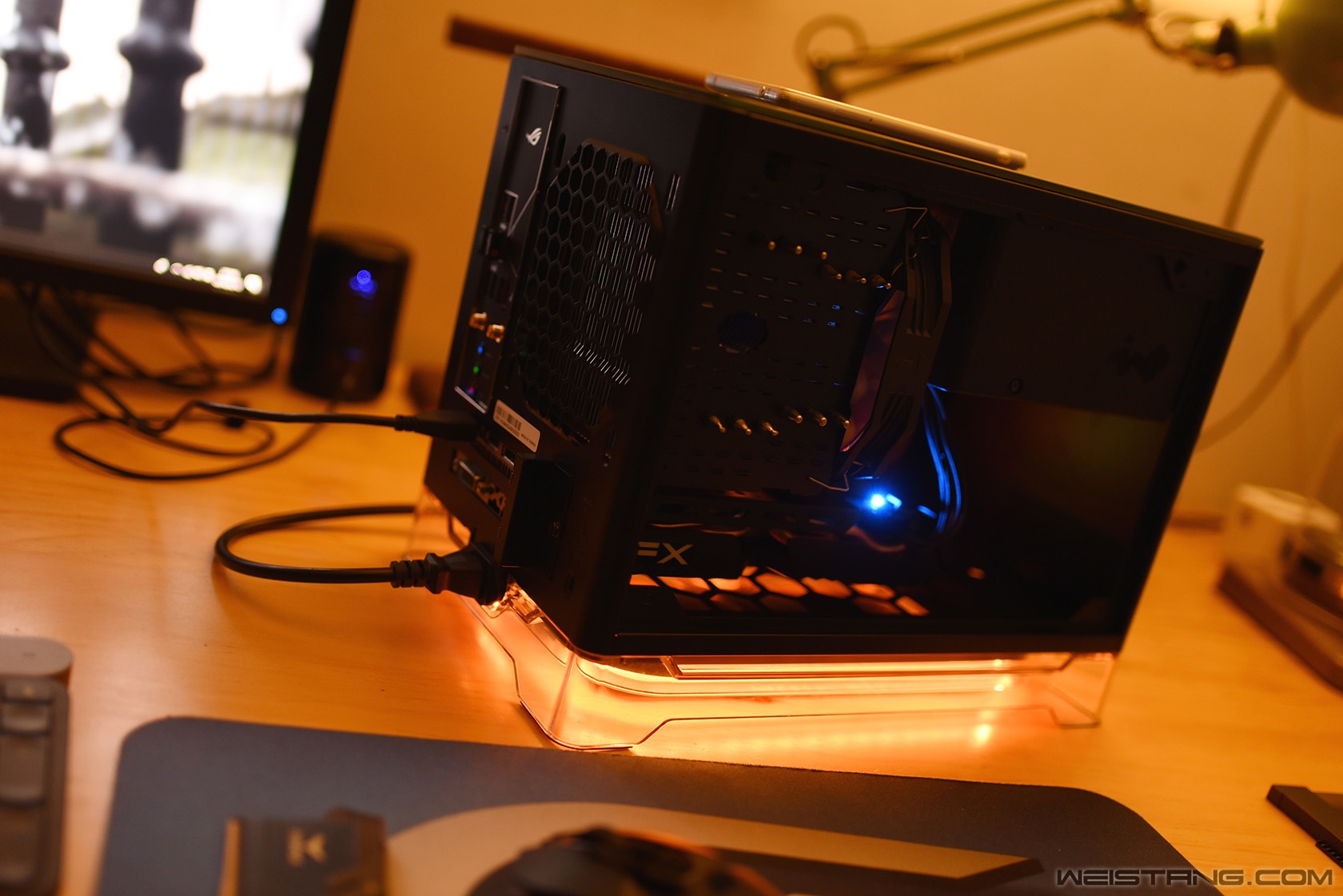

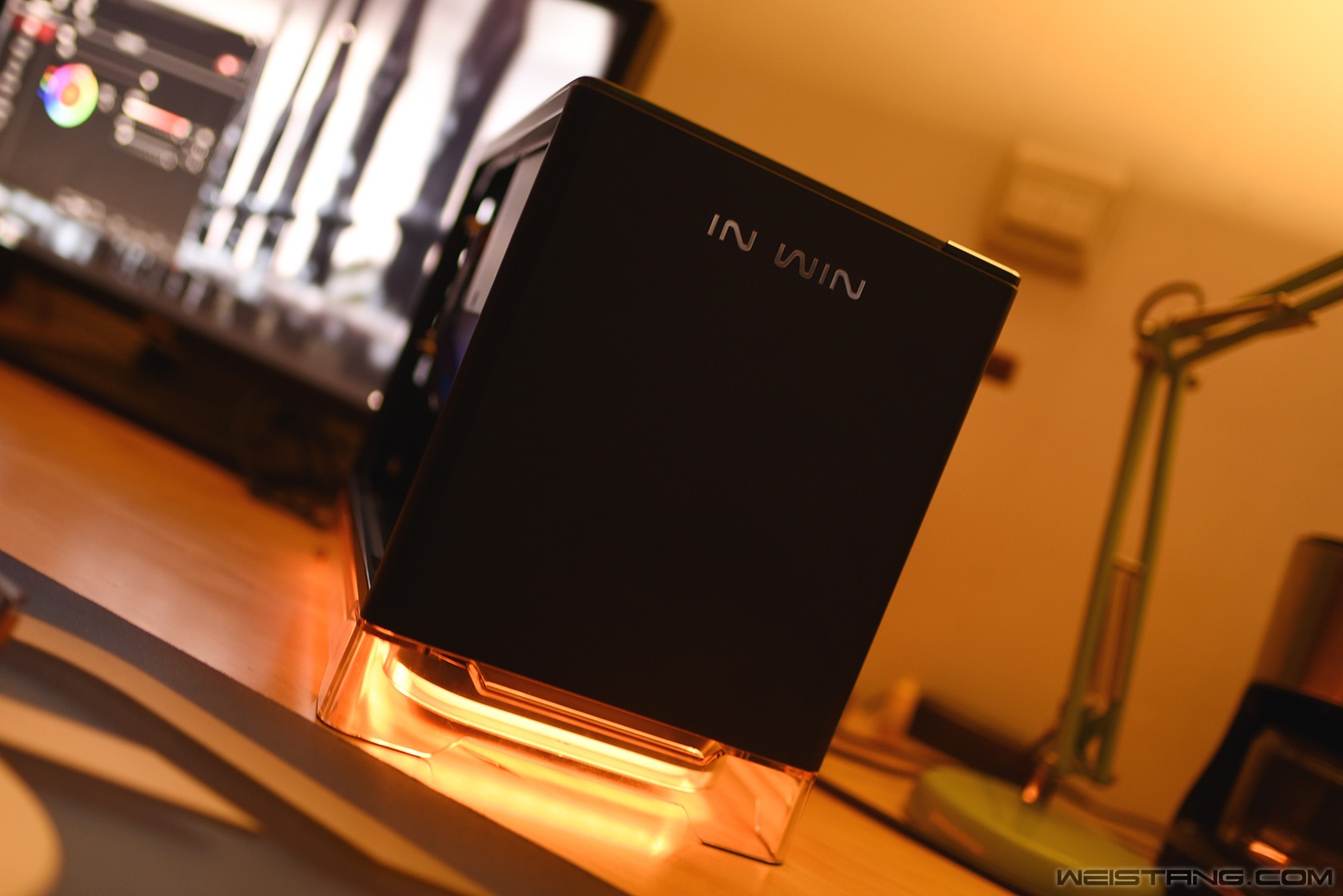

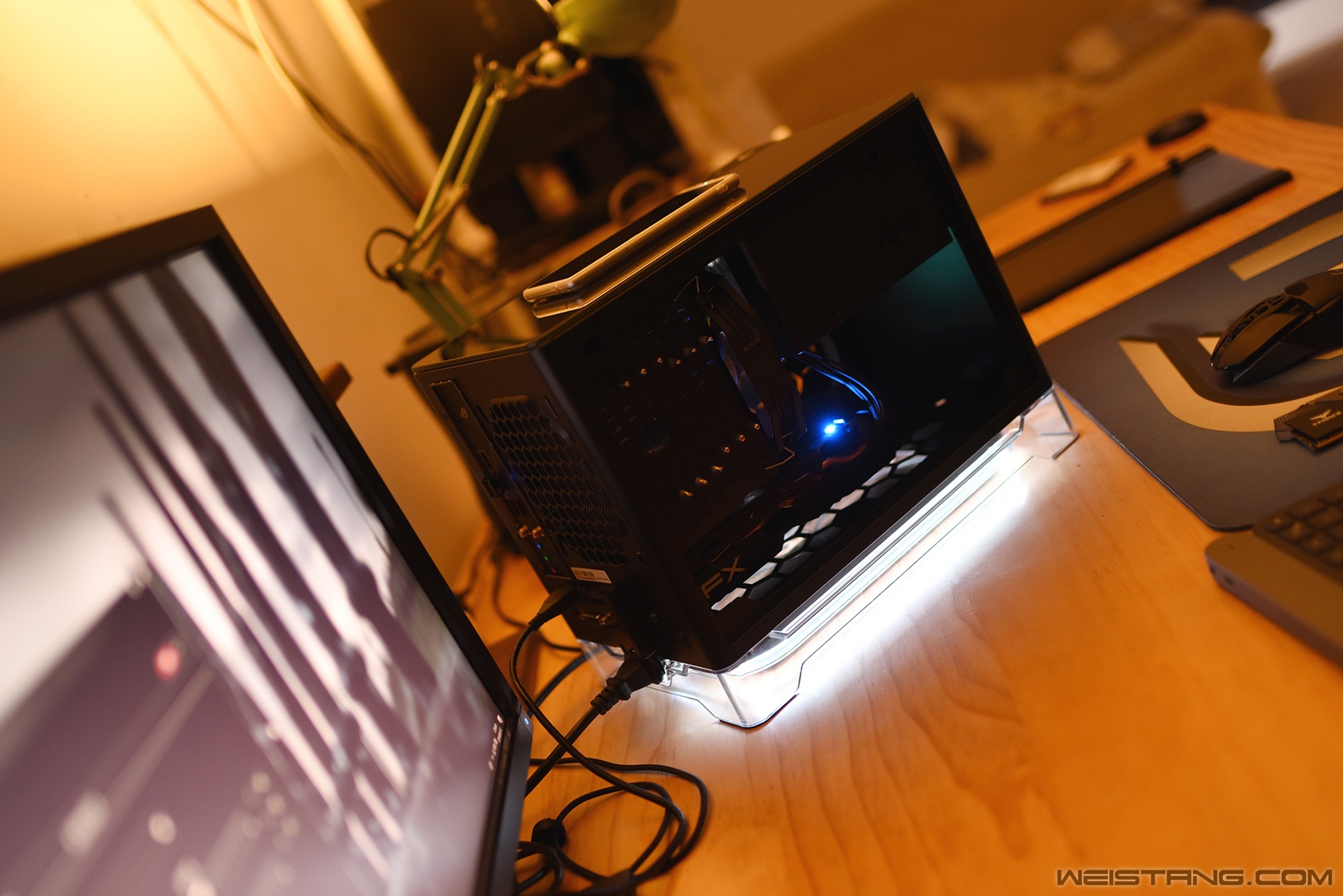

  我并不是灯控,先来看下不开灯光的效果,后面安装好AuraSync灯控软件的话直接可以点亮A1底部的灯光,Inwin官方成为悬浮灯效,,如果要开的话记得亮度调的稍微低一些,这样看着会好一点。这套方案,如果打游戏的话显卡温度我倒是不担心,毕竟直接对着机箱底部的进风口,最担心的是B350桥芯片温度,实际上这套平台在室温超过28℃之后,桥芯片在日常轻载下温度也已经飙到65℃的水平了。

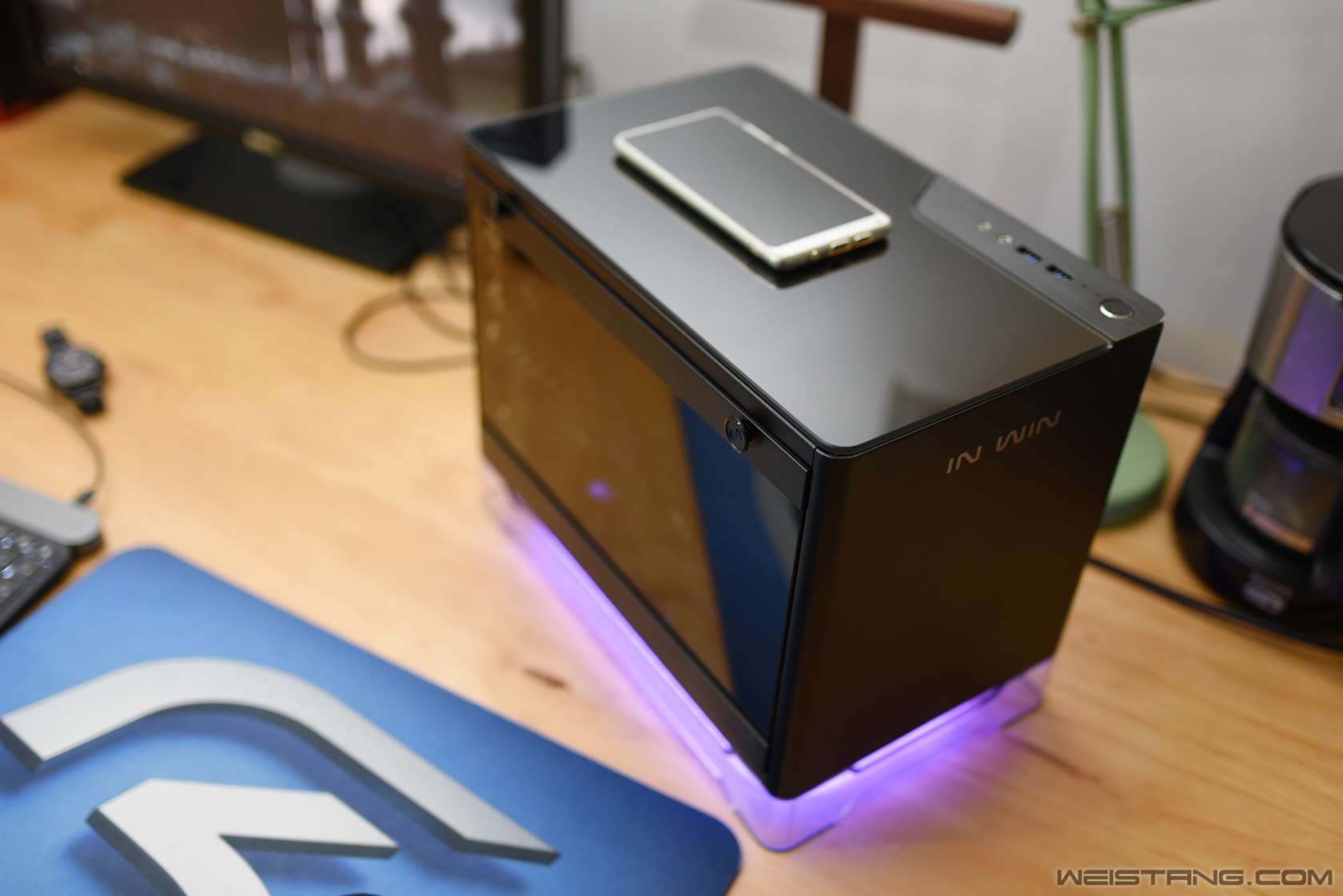

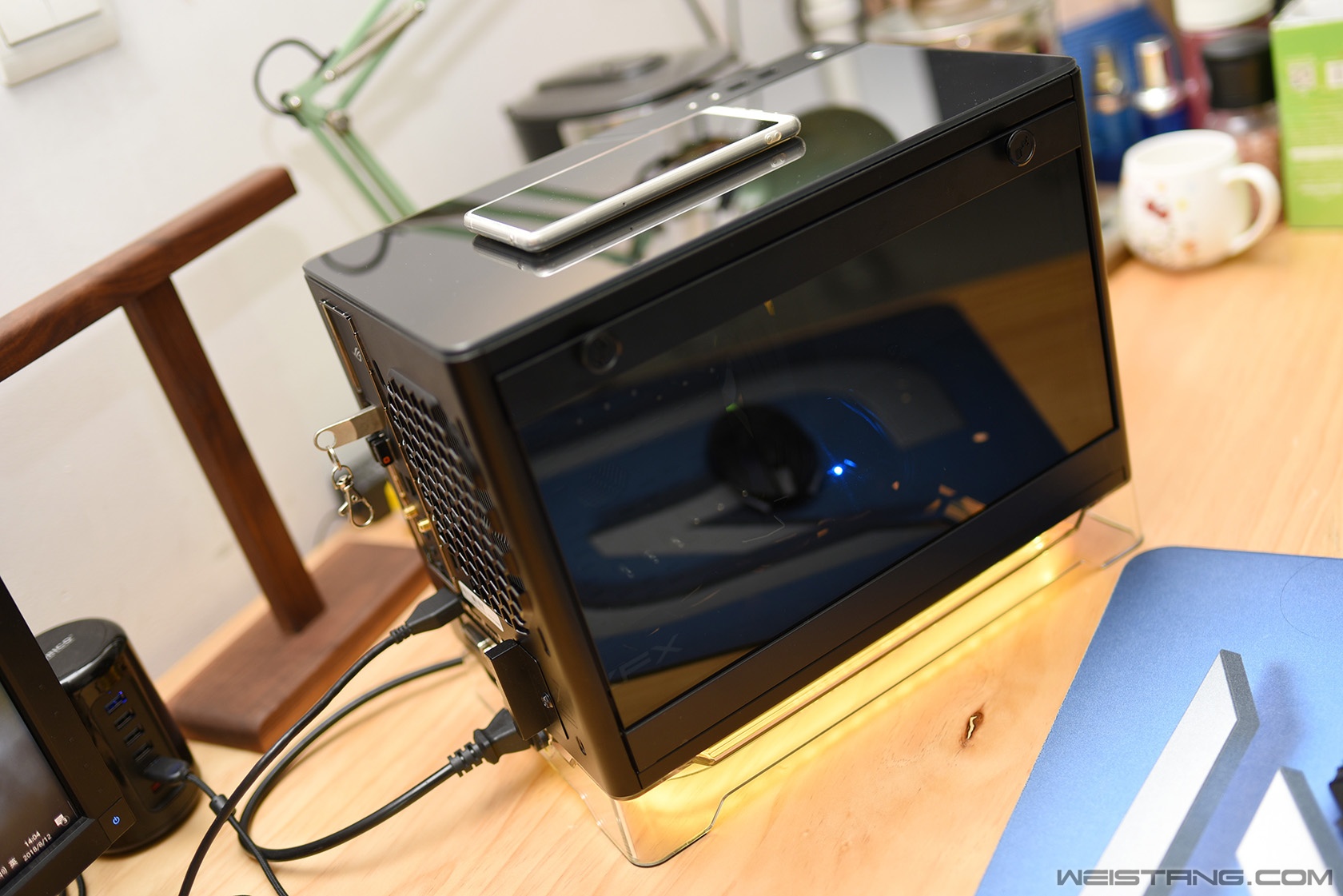

  来说一下A1的qi无线充电表现,我手里的mix2s从50%充电满效率跟小米百元的那个充电器差不多,或者比小米的那个稍慢一点,会有轻微发热的情况也属于正常,如果从10%冲到满的话差不多要接近三个多小时。



























  下一次如果还玩整机AuraSync,我一定要试一下Philip HUE同步。


总结

  Inwin A1其实更适合核显平台,直接一个下压风冷搞定,甚至还可以上一体水,如果上独显的话除非改分体水,否则一体水240mm排难度略大。可扩展性表现还是可以的,整体做工并没有明显瑕疵,当然侧板缝隙稍有点大,底部导光想法挺新颖,实际效果还是看各位的感官了,理线的话挺轻松,背面也是充分考虑了多种理线的方案。顶部设计的Qi无线充电其实内部是用过一个micro usb来从电源直接供电,充电效率一般,但至少很方便,要知道也相当于帮桌面省了一条线和一个充电器,就是手机找位置的时候需要对正一下无线充电的指示logo。最后一句话,Inwin A1带来的属于一种低调的骚,当然前提是你能接受1300的价格!



Inwin A1 mini-ITX 机箱
