[评测] SteelSeries 赛睿 Sensei RAW optical V2拆解评测+市售主流鼠标引擎拆解评测

[复制链接]
发表于 2018-10-11 18:39 | 显示全部楼层 |阅读模式
〓文前言〓
首先不得不肯定赛睿成功塑造了Kinzu、Kana和Sensei系列产品,再再次致敬经典!但是似乎新瓶装旧酒已经成为趋势,其实不然。外设有些地方和汽车一样,只有传承才能称为经典!但“保守老旧”不代表没有逐新!纵观十几二十年前的保时捷车型,拿到今天也亦然风味犹存!这就是经典!大家也可以对比上一代产品进行比读 http://www.weistang.com/thread-110991-1-1.html

〓产品参数〓
1.引擎:原相PMW3330引擎,最大加速50g。
2.CPI调节:100——7200CPI,1ms响应。
3.回报刷新:125、250、500、1000。
4. 按键:RGB三原色LED灯组,1680w色可自定,配合PrismSync系统进行滚轮与LOGO(掌心处)独立背光设定。
5. 尺寸:外观尺寸为125x68x38mm。
6. 重量:98g(不含线)。
7. 主控板载:搭载 32bit意法半导体 Cortex M3架构ARM处理器STM32F103,主频72MHz。
8.线缆长度:197cm橡胶线(不含插头及弯折处),usb接口非镀金。
〓产品开箱〓
▼SteelSeries 赛睿 Sensei RAW optical V2赛睿经典产品包装设计风格。只是这次多了V2字样的标识。表明这是第二代产品。
▼包装盒背面。

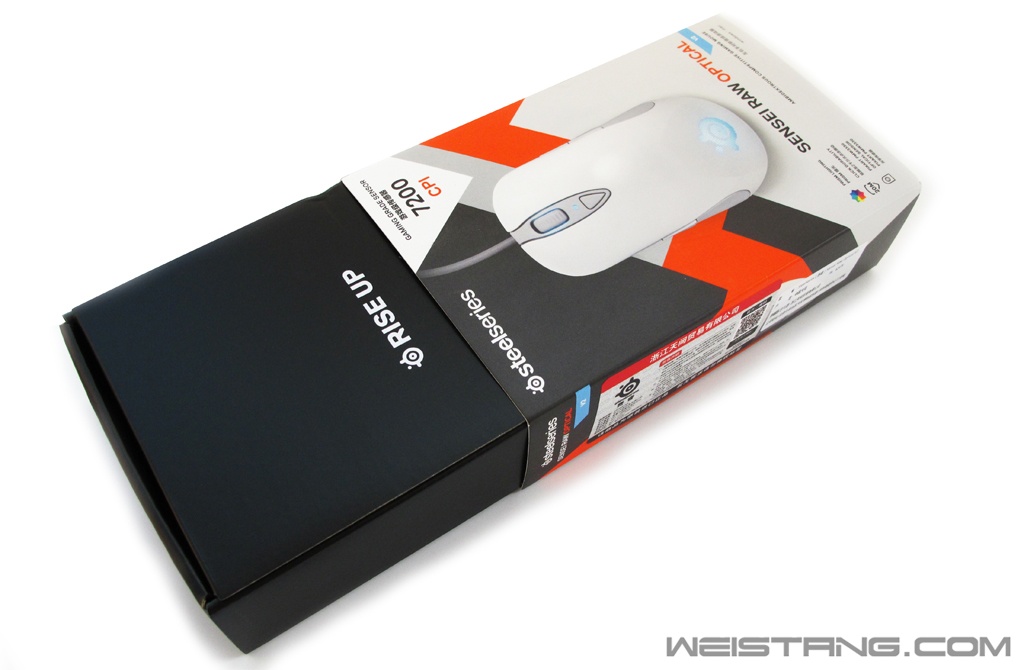

▼封套设计包装盒。新买鼠标的玩家注意,封套口均有透明塑封口贴,拿到商品一定要注意检查是否是“全新”。
▼打开内盒盖子。和之前的一代产品比,没有了透明静电袋。

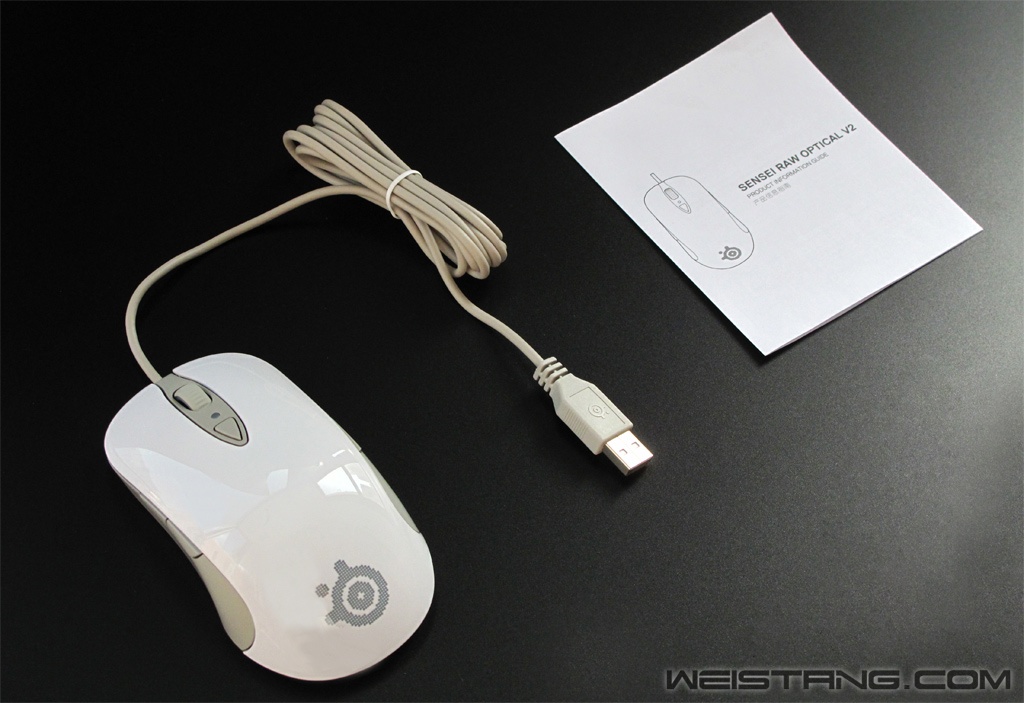

▼似乎,现在赛睿已经不喜欢在产品内放贴纸了。产品主体X1、说明书质保卡X1。别无其他。

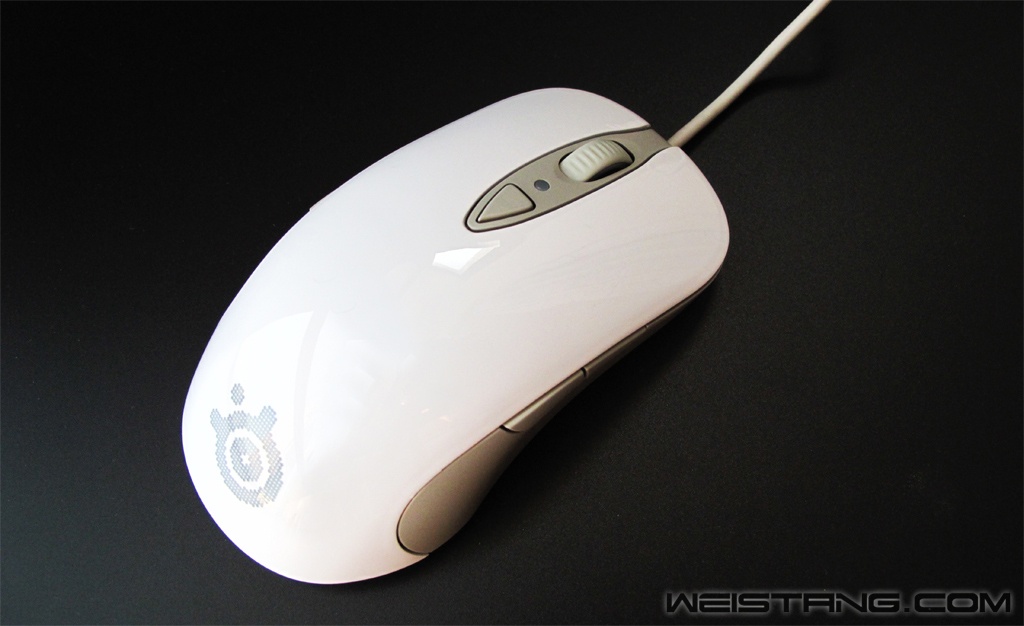

▼SteelSeries 赛睿 Sensei RAWoptical V2主体。从外观看v2版本对侧裙进行了改进,对壳体表面也做了一定优化,之前有些个例的细节处理不到位情况,在此款鼠标上没有看到。DPI指示灯没有了上一代的略凸起情况。

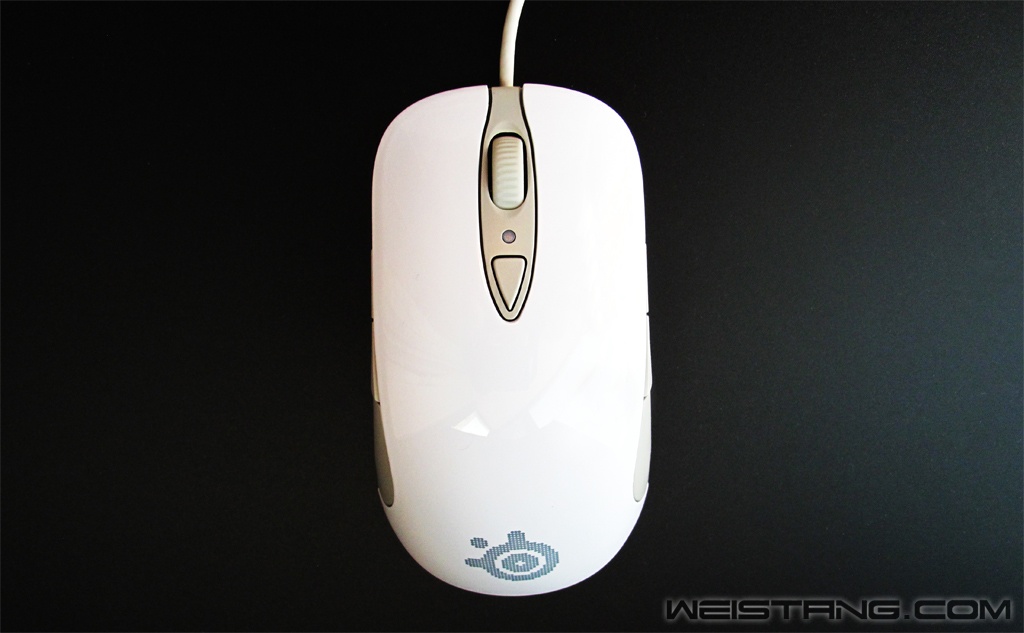

▼鼠标俯视。
▼鼠标左侧面。前后按键。侧裙涂层似乎换了材质,感觉略“粗”了一些。
▼鼠标右侧面。
▼换个角度。

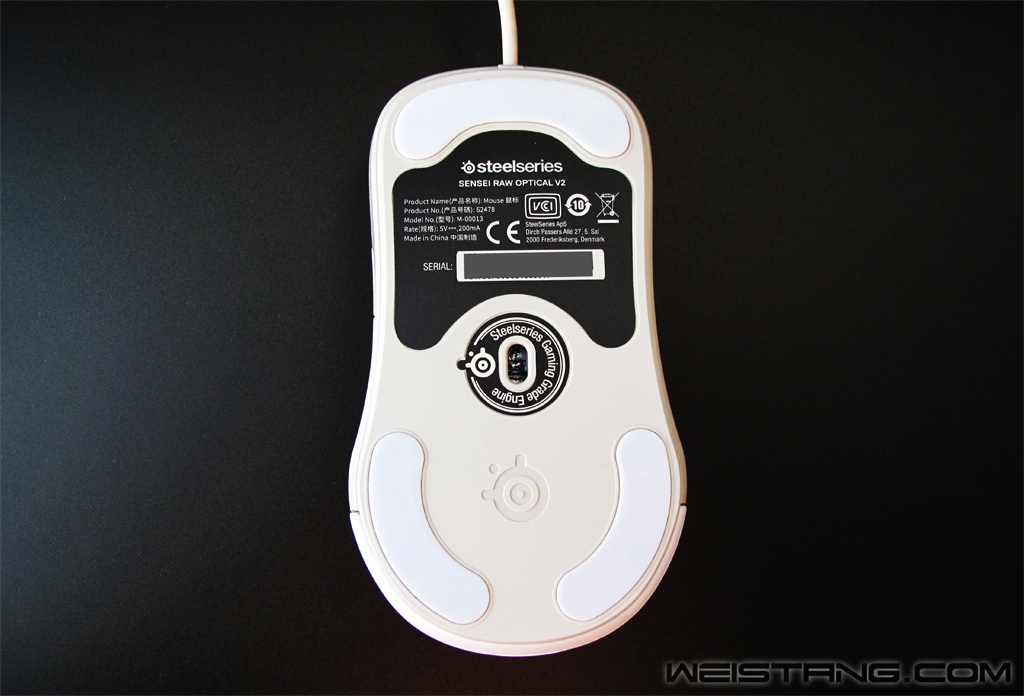

▼正底面。之前的SteelSeries英文LOGO字样换成了赛睿的图标LOGO。
〓产品细节〓
▼鼠标线缆仍就是白灰色。插头做了改进,不再是之前的圆弧形状,采用切线式的直角形状。仍然是一面SUB接驳图标一面为赛睿LOGO图标。

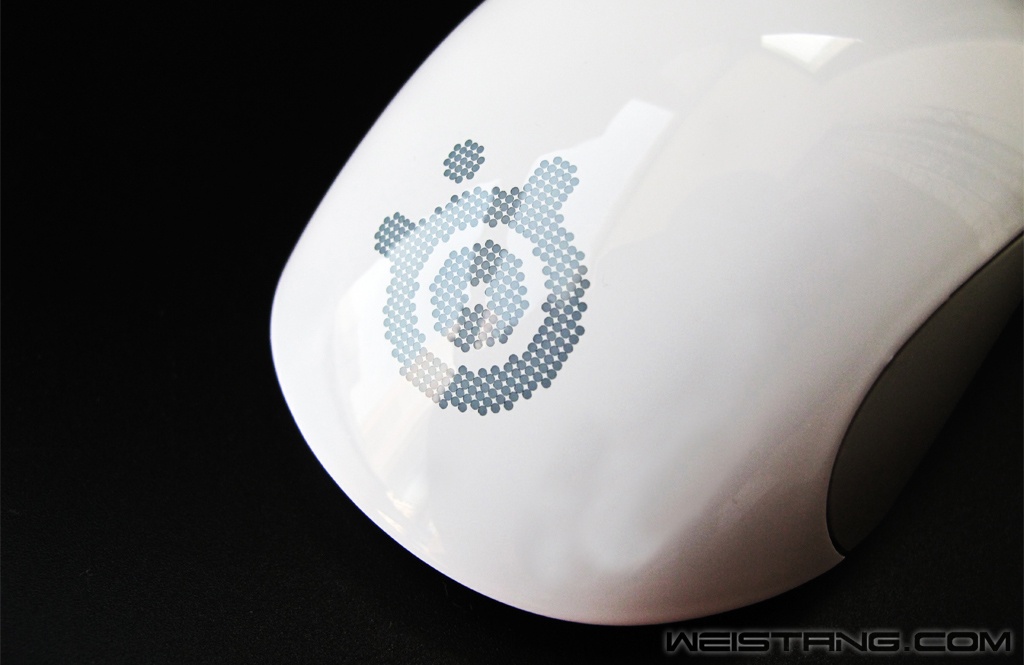

▼鼠标尾部的点状LOGO。

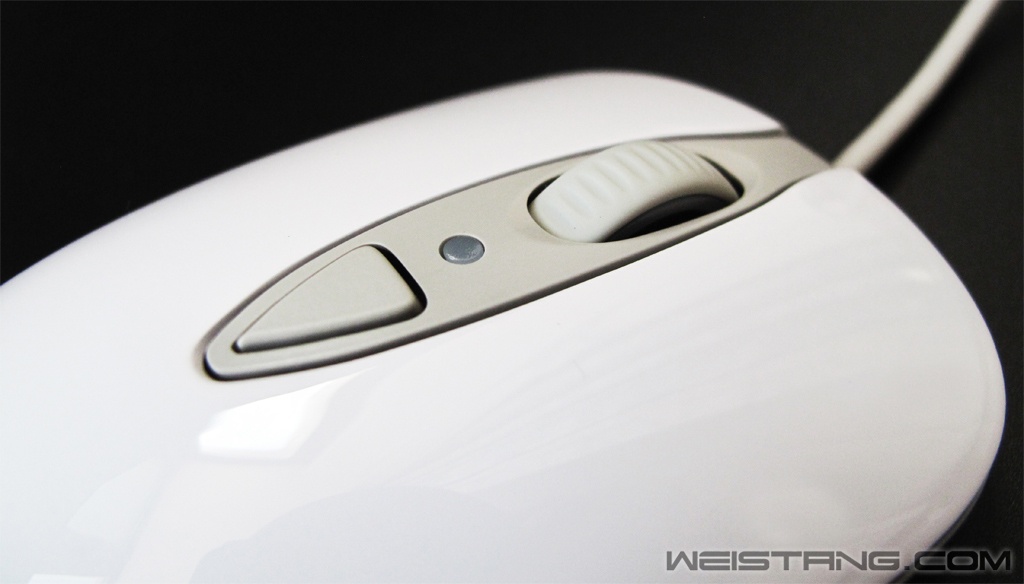

▼顶部的RGB滚轮(默认霜冻之蓝背光),滚轮支持下按。DPI切换按键。
▼缝隙细节。
〓产品拆解〓
▼这次拆的快速些。用热风机烤一下底部的胶贴,揭掉后即可看到4颗螺丝。
▼上壳内部细节。可以看出,磨具是完全新开的,与之前的内部构造不同。

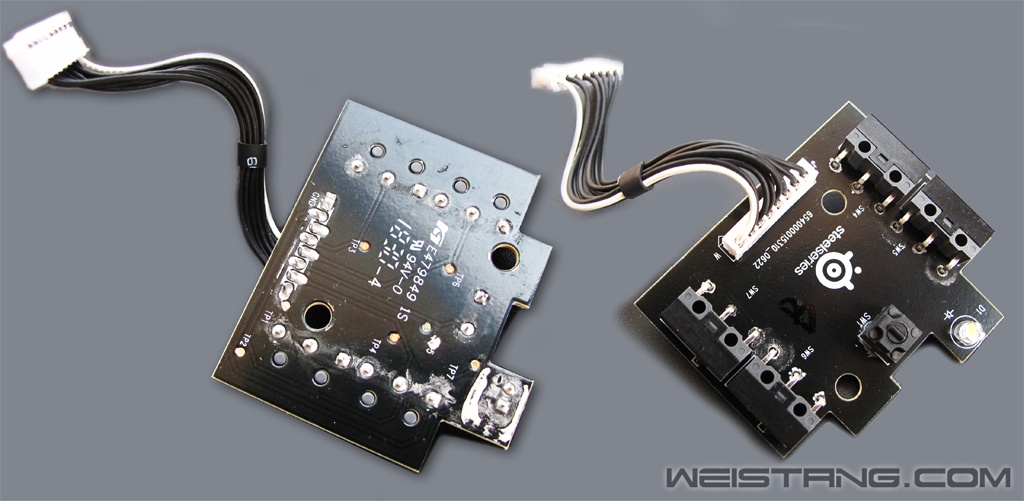

▼上子板细节。侧键微动和之前的一代采用的TTC微动不同,这次更换了品牌。顶部DPI微动也换成了方形微动。

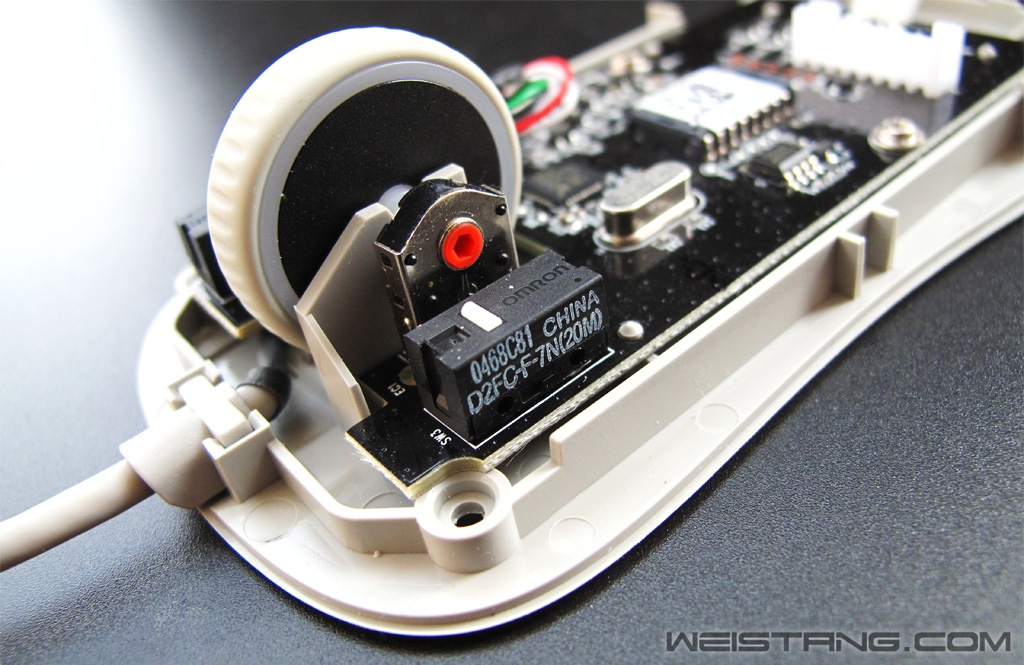

▼左右按键微动仍为国产欧姆龙白点7N(20M)。使用寿命可以大大放心,按键回馈也是大家公认的舒适。

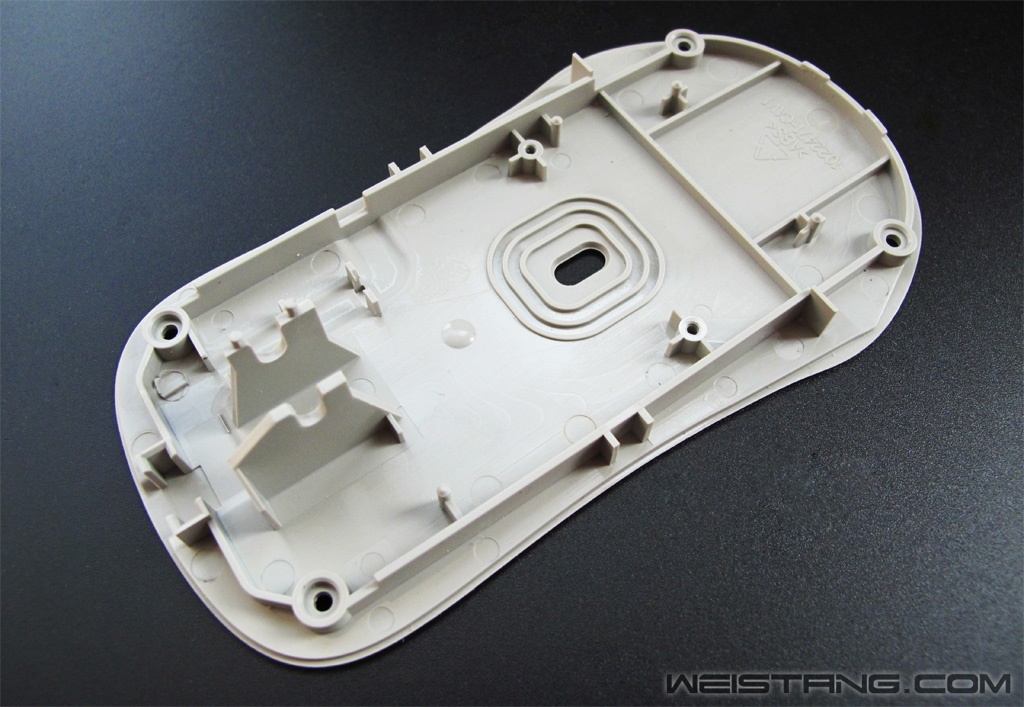

▼底壳内部细节,可以看出,从新开模的。和前一代完全不同。
▼滚轮细节。
▼主板细节。SteelSeries 赛睿 Sensei RAWoptical V2鼠标主控MCU为STM32F103T6A。驱动IC为意法stk6398 95512RP。 晶振为NSK的8A。与上一代基本一致。
▼主板背面(引擎光头面)细节。

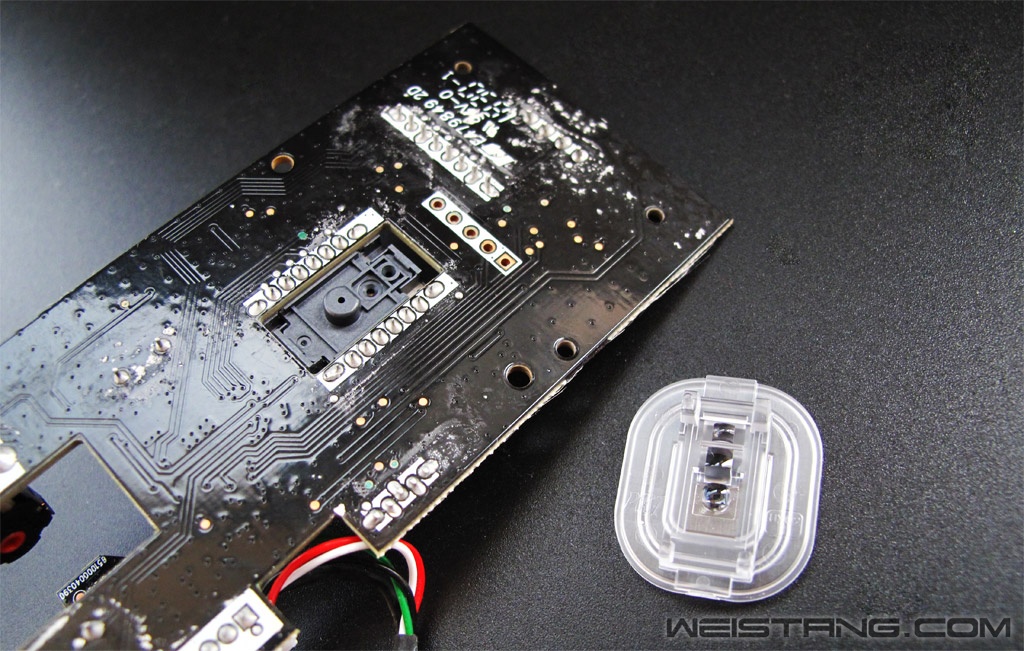

▼去掉光学透镜模块,可以直接看到传感器模块。光学传感器与上代一致,为PMW原相3330。
〓上机加电〓
▼这次就不在测试游戏体验了,因为产品属性与之前基本一致,差距只是改进了侧裙的涂层,以及产品壳体内部细节及磨具布局位置。默认是霜冻之蓝背光,后面可以调节位RGB,调试这块我也不在赘述,因为我相信大家对SSE目前的强大功能是公认的。
▼SSE驱动界面。
▼SSE设置鼠标界面相关展示。

〓市售产品引擎拆解〓
▼一直以来,我都是写一些外设产品的拆解文,偶尔还是要发一些不常看到的内容,之前我写过一些文章,导致一些人故意来黑。后来想想还是要发出来,以方便大家学习和了解。
关于我之前拆解过的和目前市售的一些鼠标内部的光学引擎。引擎编号已经注明。下面有细节图,大家可以自行推敲。有机会我会在拆一个TM3的引擎对比3360给大家进行展示。
▼安华高a3050引擎封壳。
▼安华高a3050焊爪。
▼换角度。
▼安华高a3050内部结构。

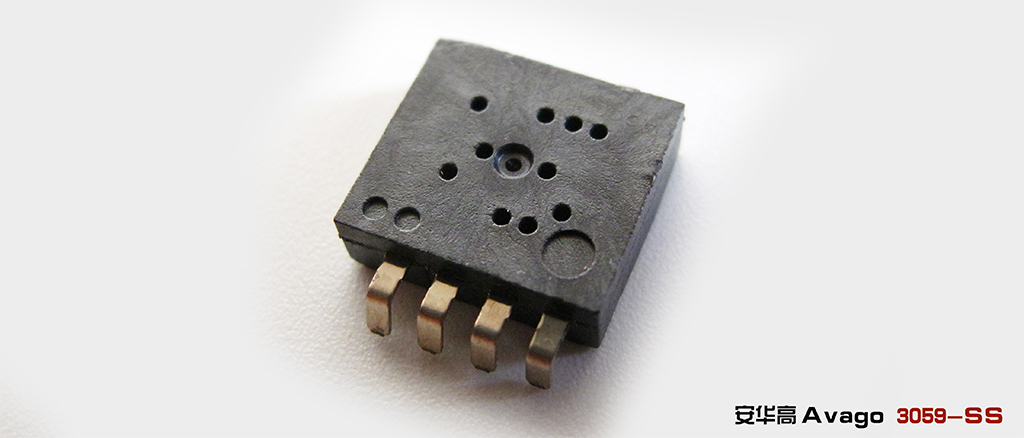

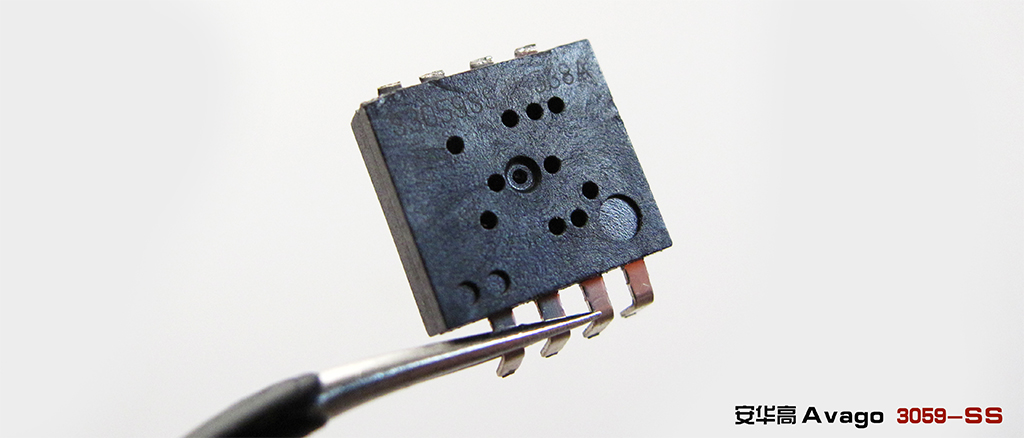

▼安华高 3059-ss引擎封壳。
▼安华高 3059-ss引擎焊爪。
▼换角度。

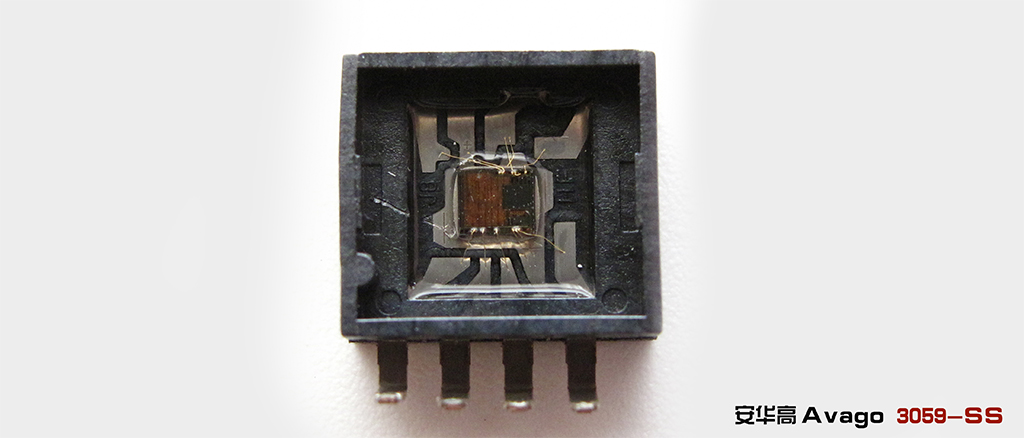

▼安华高 3059-ss引擎内部结构。

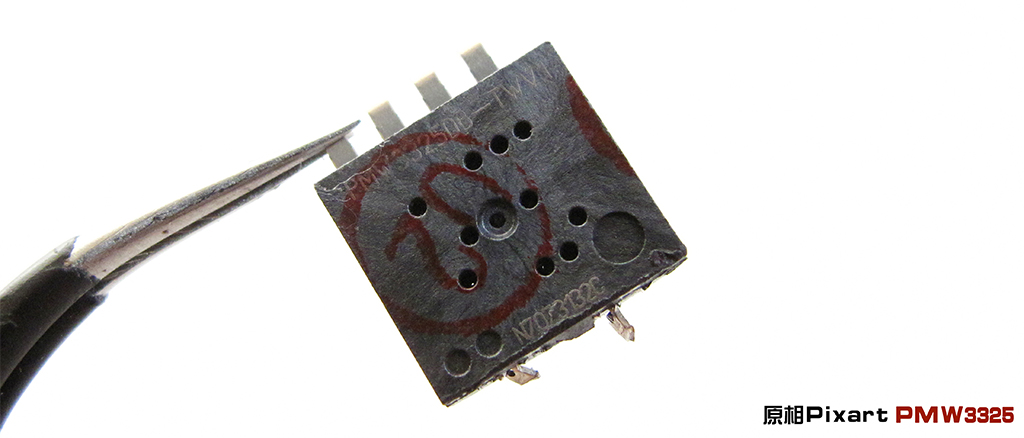

▼原相 PMW325引擎封壳。
▼原相 PMW325引擎焊爪。
▼换角度。
▼原相 PMW325引擎内部结构。

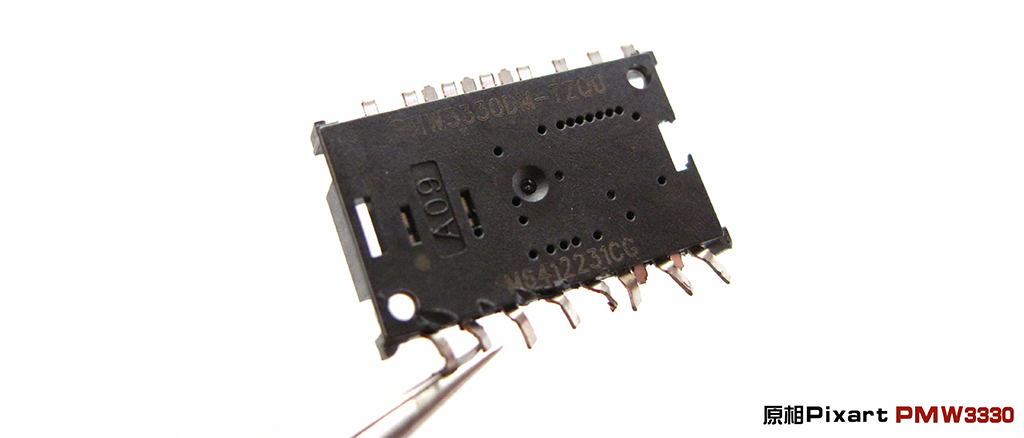

▼原相 PMW3330引擎封壳。
▼原相 PMW3330引擎焊爪。
▼换角度。
▼原相 PMW3330引擎内部结构。

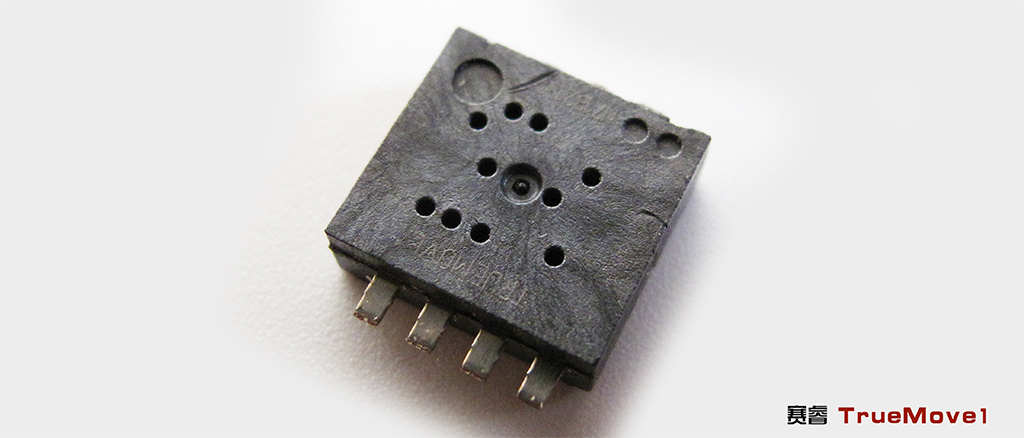

▼赛睿深度定制的 TrueMove1引擎,也是被大家喷的最多的TM1引擎,以前有无脑黑直接看焊爪喷引擎。如果这也能喷一下的话,那罗技的深度定制3366又为何物?明者自明!
▼赛睿 TrueMove1引擎焊爪。
▼换角度。
▼赛睿 TrueMove1引擎内部结构。
好了,我本来想发一下这些引擎的参数,想了下,这些都可以在原相官网查到。希望大家公正客观的看待产品本身,不要从以貌取人、管中窥豹。



评分

1

查看全部评分

发表于 2018-10-12 01:28 | 显示全部楼层
卧槽 厉害,引擎直接拆了,想问一下引擎封盖上面的孔是做什么的?散热?

点评

听说是信号测量点,没看孔位跟内部传感器引脚位置几乎都是对应的么,可能是方便测试  详情 回复 发表于 2018-10-17 14:33
肯定不是,涉及技术信息。  详情 回复 发表于 2018-10-12 12:46
发表于 2018-10-12 01:55 | 显示全部楼层
本帖最后由 1995BZ 于 2018-10-12 01:57 编辑

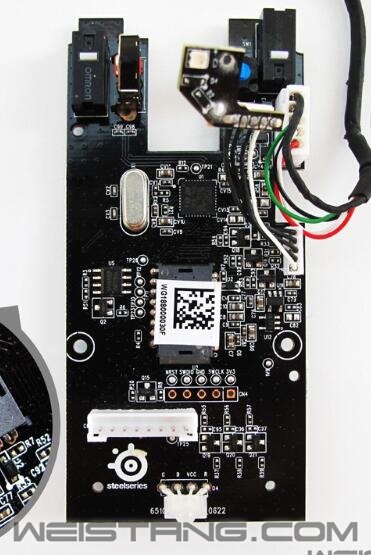

跟v1版对比了一下 pcb都改了 感觉变动挺大
QQ截图20181012015609.jpg QQ截图20181012015709.jpg

点评

舅扶你  详情 回复 发表于 2018-10-12 17:19
是的,pcb,外壳磨具,元器件很多都改了。文中我少提及到了关于滚轮的LED总成部分,也做了改进。  详情 回复 发表于 2018-10-12 12:48
是的,pcb,外壳磨具,元器件很多都改了。文中我少提及到了关于滚轮的LED总成部分,也做了改进。  详情 回复 发表于 2018-10-12 12:48
发表于 2018-10-12 05:02 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2018-10-12 08:20 | 显示全部楼层
楼主烙铁用的不熟,暴力拆下来的啊。

点评

因为身边没有洛铁。  详情 回复 发表于 2018-10-12 12:48
发表于 2018-10-12 08:59 | 显示全部楼层
手残党表示膜拜
发表于 2018-10-12 10:10 | 显示全部楼层
霜冻之黄2代不知道永久了还会不会黄

点评

白色都会老化。材质和漆的问题。我白色的车,一样时间久了会黄。  详情 回复 发表于 2018-10-12 12:49
 楼主| 发表于 2018-10-12 12:46 | 显示全部楼层
player007 发表于 2018-10-12 01:28
卧槽 厉害,引擎直接拆了,想问一下引擎封盖上面的孔是做什么的?散热?

肯定不是,涉及技术信息。
 楼主| 发表于 2018-10-12 12:48 | 显示全部楼层
1995BZ 发表于 2018-10-12 01:55
跟v1版对比了一下 pcb都改了 感觉变动挺大

是的,pcb,外壳磨具,元器件很多都改了。文中我少提及到了关于滚轮的LED总成部分,也做了改进。
 楼主| 发表于 2018-10-12 12:48 | 显示全部楼层
1995BZ 发表于 2018-10-12 01:55
跟v1版对比了一下 pcb都改了 感觉变动挺大

是的,pcb,外壳磨具,元器件很多都改了。文中我少提及到了关于滚轮的LED总成部分,也做了改进。
 楼主| 发表于 2018-10-12 12:48 | 显示全部楼层
ftfa 发表于 2018-10-12 08:20
楼主烙铁用的不熟,暴力拆下来的啊。

因为身边没有洛铁。
 楼主| 发表于 2018-10-12 12:49 | 显示全部楼层
心静则安 发表于 2018-10-12 10:10
霜冻之黄2代不知道永久了还会不会黄

白色都会老化。材质和漆的问题。我白色的车,一样时间久了会黄。

点评

看来还是霜冻之黄二代  详情 回复 发表于 2018-10-12 18:31
发表于 2018-10-12 15:52 | 显示全部楼层
外观不曾改变

点评

看清楚,主板和壳体都变了。外观比较经典,干嘛要换?  详情 回复 发表于 2018-10-12 16:10
 楼主| 发表于 2018-10-12 16:10 | 显示全部楼层

看清楚,主板和壳体都变了。外观比较经典,干嘛要换?
发表于 2018-10-12 17:19 | 显示全部楼层
1995BZ 发表于 2018-10-12 01:55
跟v1版对比了一下 pcb都改了 感觉变动挺大

舅扶你
发表于 2018-10-12 17:54 | 显示全部楼层
其实我是来看包装盒的 赛睿各种包装盒 我喜欢
发表于 2018-10-12 18:31 | 显示全部楼层
S-ing 发表于 2018-10-12 12:49
白色都会老化。材质和漆的问题。我白色的车,一样时间久了会黄。

看来还是霜冻之黄二代
发表于 2018-10-16 12:20 | 显示全部楼层
S-ing 发表于 2018-10-12 12:46
肯定不是,涉及技术信息。

好吧 不知道这么设计有什么黑科技,但一直都是有这样的孔
发表于 2018-10-17 14:33 | 显示全部楼层
player007 发表于 2018-10-12 01:28
卧槽 厉害,引擎直接拆了,想问一下引擎封盖上面的孔是做什么的?散热?

听说是信号测量点,没看孔位跟内部传感器引脚位置几乎都是对应的么,可能是方便测试
发表于 2018-10-21 10:02 | 显示全部楼层
AMD公关部 发表于 2018-10-17 14:33
听说是信号测量点,没看孔位跟内部传感器引脚位置几乎都是对应的么,可能是方便测试

问了另外一个人,也这么和我说的,搞不懂,只是好奇,谢谢
