[显卡] 【外设堂—评测室】讯景RX590 8GB黑狼版显卡评测(+4节操)

[复制链接]
回帖奖励 28 节操 回复本帖可获得 4 节操奖励! 每人限 1 次
发表于 2018-11-24 22:26 | 显示全部楼层 |阅读模式
包装

  就在前几天,采用AMD RX590方案的显卡陆续上市了,依然采用了GCN4.0图形架构,核心型号升级为Polaris 30,参数上面与RX580的Polaris 20并没有太大区别,制成工艺从14nm升级成了12nm,这一点也是提升核心频率的关键。说到频率,如果有折腾过RX580的同学应该能了解,基本RX580很难将频率超到1.5GHz,而RX590核心高频率得以实现主要还是要归功于新的12nm工艺。其实综合性能方面,RX580跟GTX1060 6G非公版性能不相上下,而这次RX590的发布基本上终结了这种局面了,可以说RX590的性能介于GTX1060和GTX1070之间,而带来的是比RX580功耗和发热量上的增加,对此非公版方案也针对RX590做了强化,作为RX590首发型号之一的讯景RX590黑狼版在供电以及散热方面做了改进设计与优化,下面我们一起来看一下讯景RX590 8GB黑狼版显卡的具体设计。
讯景RX590 8GB黑狼版显卡包装


包装

  包装风格上依然延续了黑狼系列的设计元素,这次黑狼版的RX590是只有8GB GDDR5一个型号,显存上的优势再次得到延续。



参数对比


  架构上面并没有变化,所以严格来说RX590应该算是GCN4.0的高频衍生型号,12nm工艺也属于14nm基础上的优化设计。这次讯景RX590 8GB黑狼版显卡的核心频率达到了1580MHz,额定TDP从185W增加到了225W,供电接口也换成了6+8pin供电了,目前京东的价格为1999元,同时还有返E卡与送暴雪战网点卡的活动,尽管没有赶上双11,但首发这一波促销还算是有诚意的。



整体

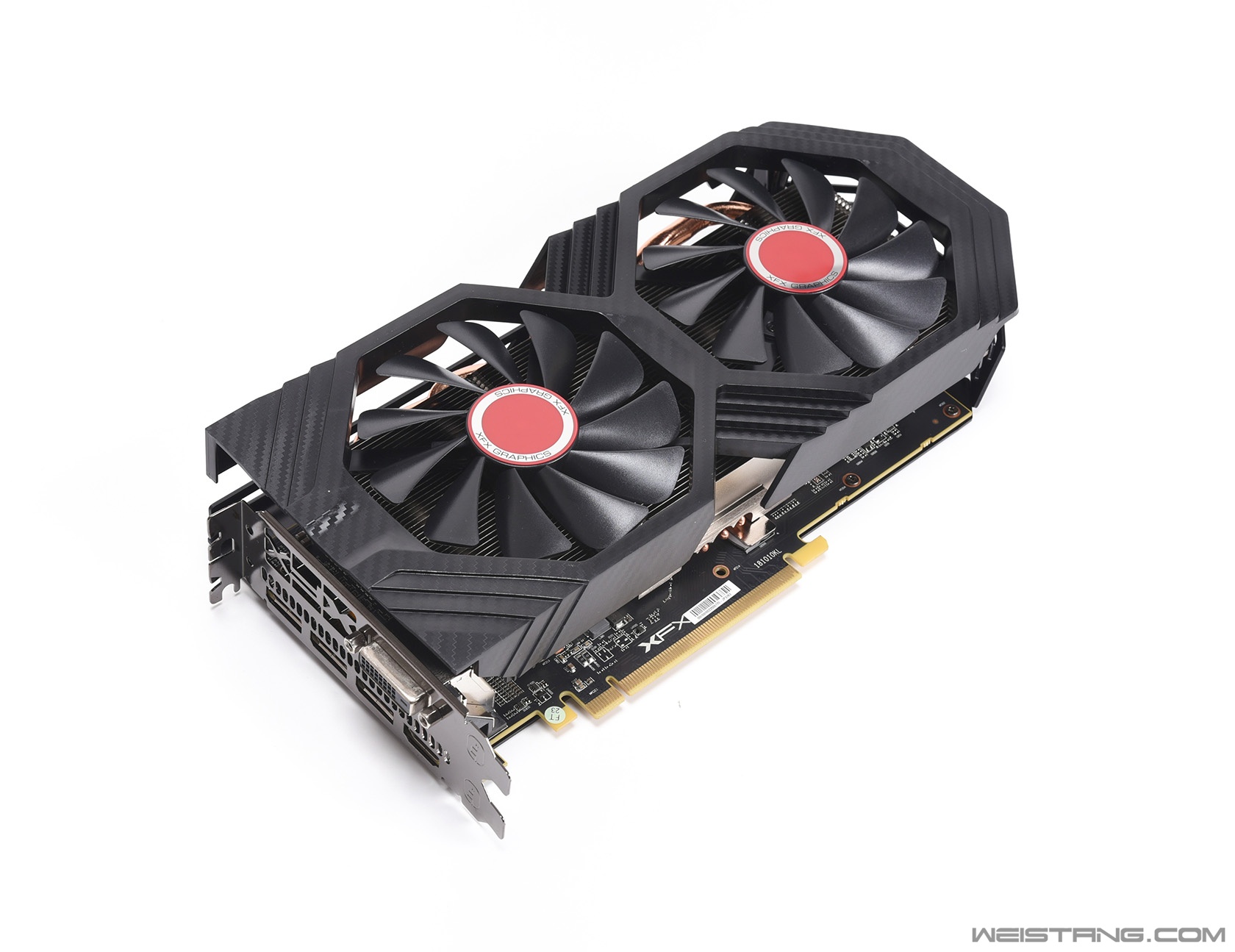

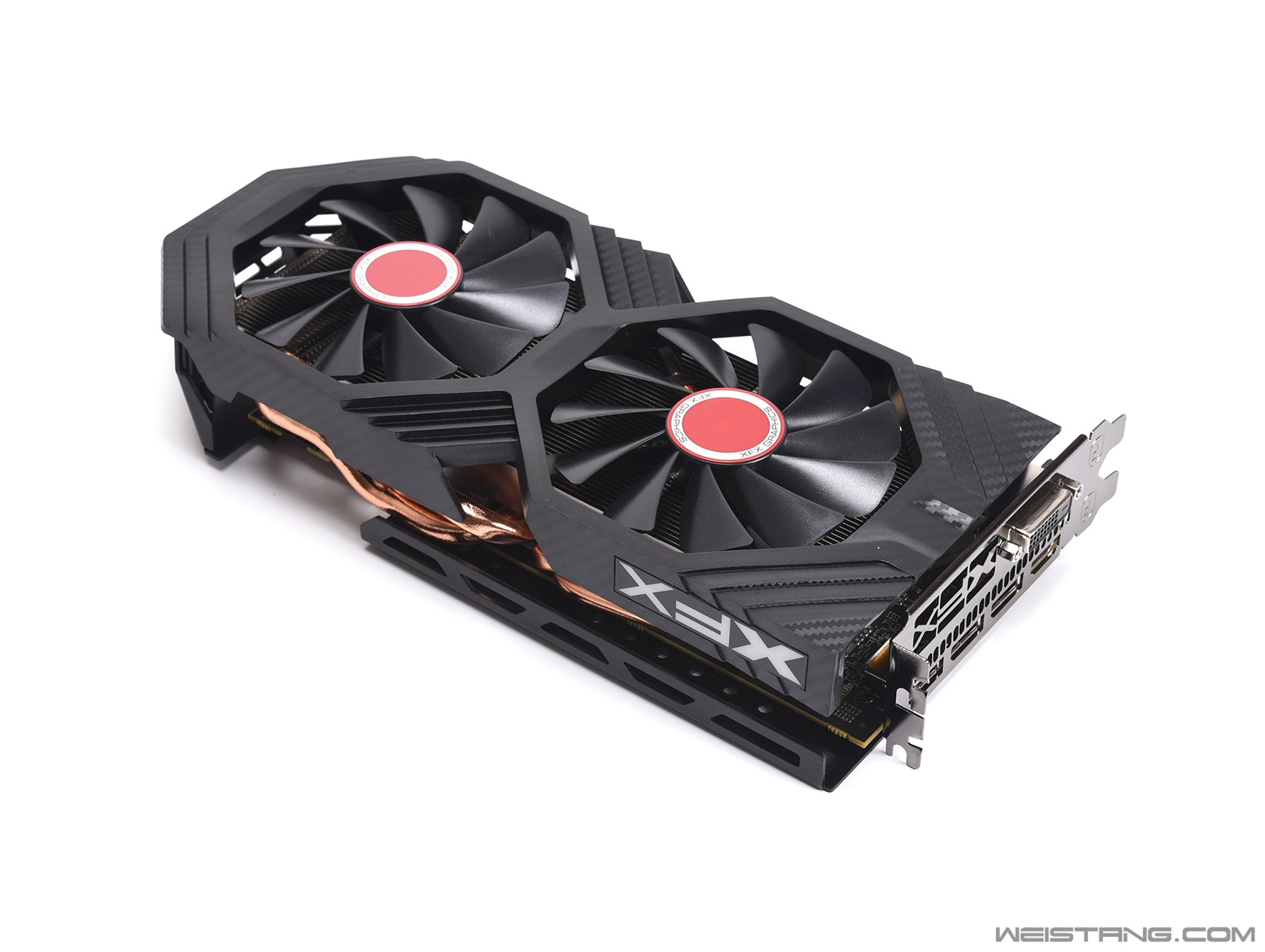

讯景RX590 8GB 黑狼版显卡



整体



整体

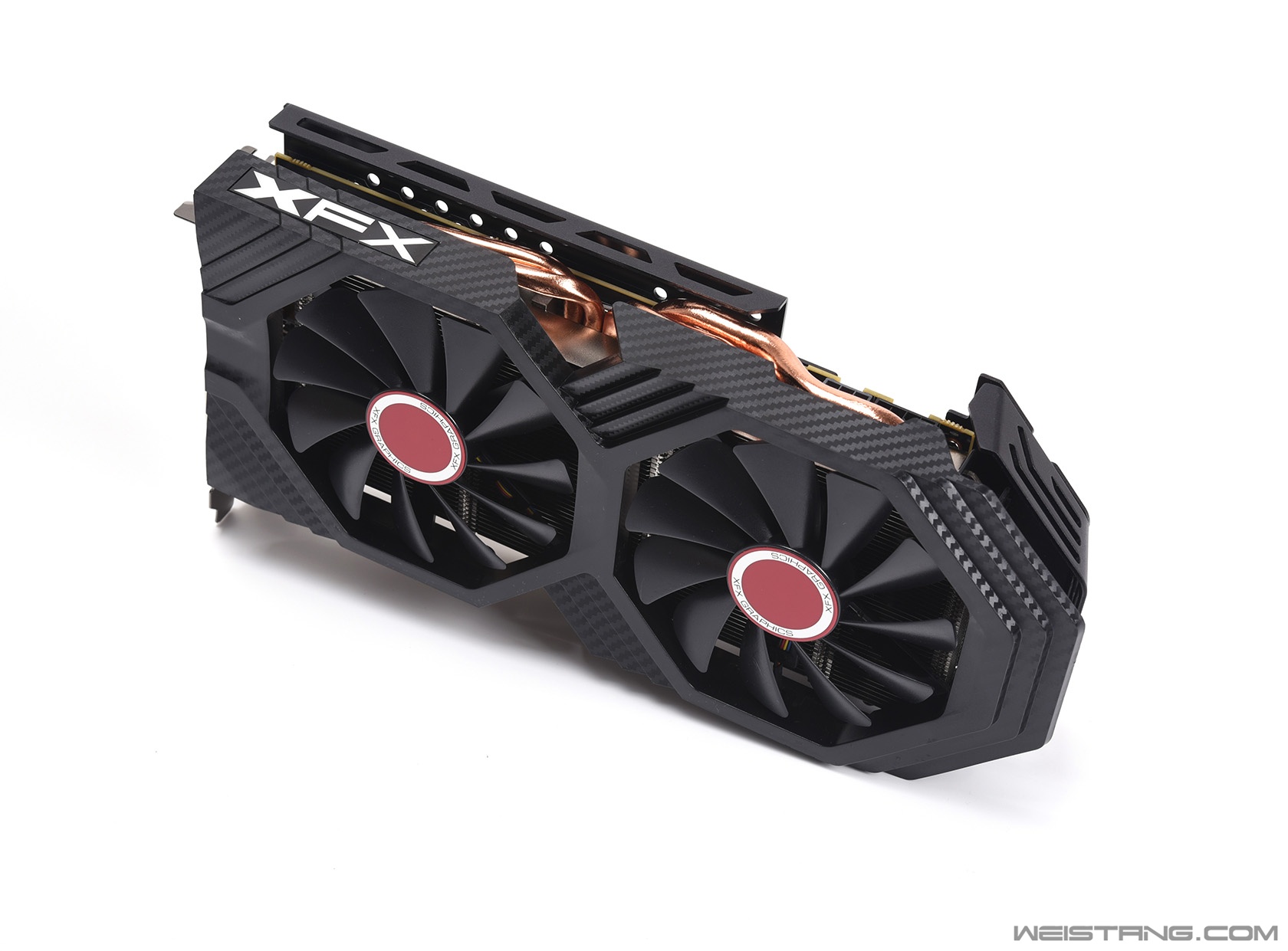

  外观上延续了RX580黑狼版的新一代酷魂散热器,正面是X黑狼的设计语言,散热依然是两只10cm支持停转策略的温控风扇,这一组风扇应该说是黑狼系列显卡中最侧重静音的一套方案。散热器的厚度比RX580黑狼增加了50%,散热器的规模跟着也增加了50%,所以比起RX580黑狼的散热器应该会有更好的散热效能,特别是RX590 8GB黑狼依然支持轻载0噪音风扇停转,所以散热器优化也很有必要,后面散热器的拆解会给大家介绍。关于显卡厚度方面各位依然不用担心,两个PCIE插槽的占用没有变,长度也只有270mm,一般支持千元级公版卡的机箱都没问题。



整体



整体



整体



整体


  散热器外罩表面做了仿碳纤纹理的设计,好处是对小剐小蹭有一定抵御能力,4根焊接的纯铜热管能从散热器上面看到。



铝合金背板有考虑PCB通风设计而增加穿孔




特写

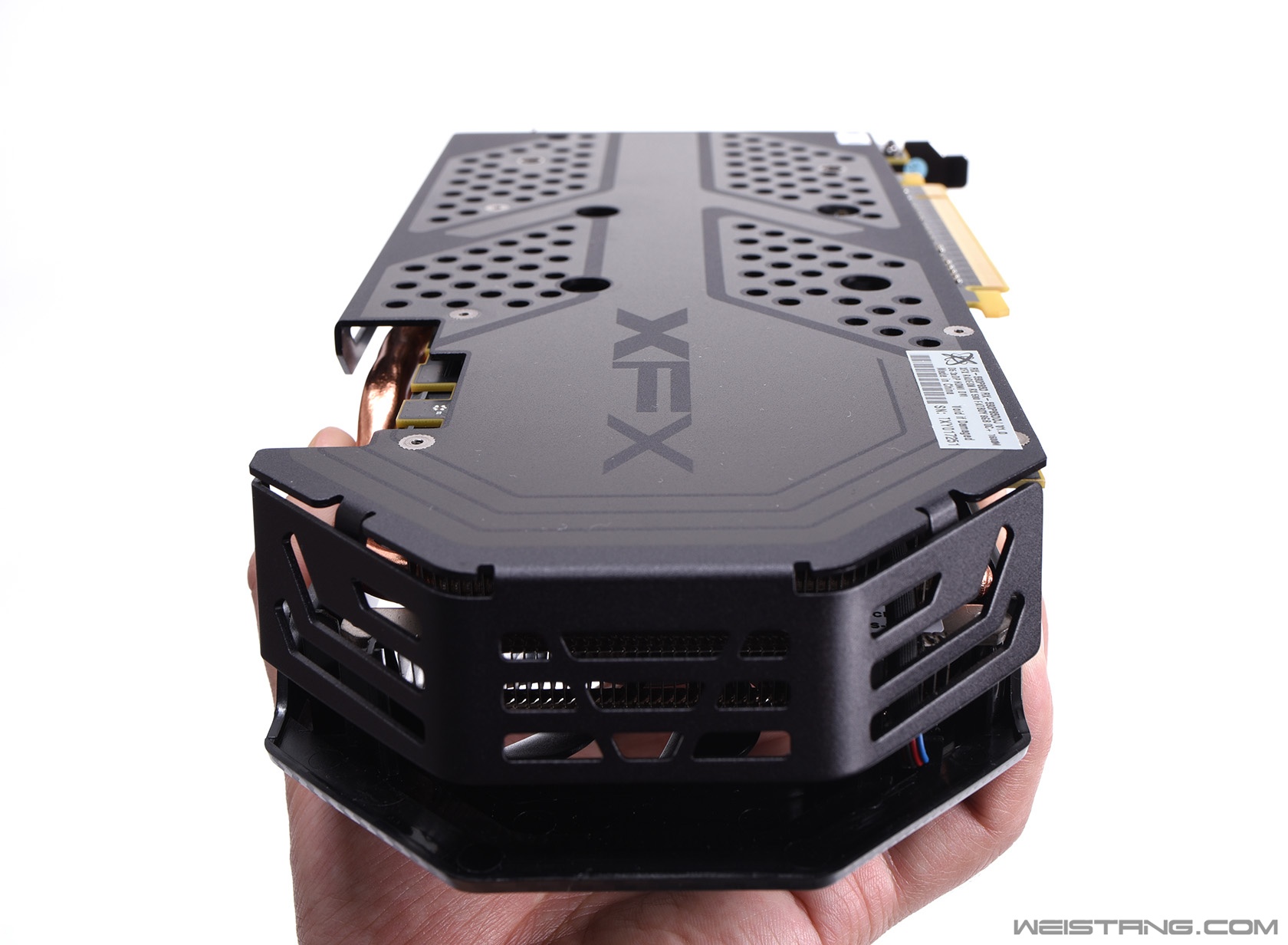

同时考虑机箱风道的利用 金属背板尾部也设计了通风孔


细节

接口没有变化 依然覆盖很全面DP,HDMI以及DVI都有了



10cm静音风扇 在轻载状态支持停转 策略可以在AMD驱动界面中设定



表面仿碳纤纹理细节特写



表面仿碳纤纹理细节特写



表面仿碳纤纹理细节特写



供电是8pin+6pin设计 其实这样组合供电冗余还是相当大的 双6就够了


拆解


  除了核心的升级,功耗的增加,在散热器上的变化也能体现出一个品牌的诚意甚至是能力。这次讯景RX590 8GB黑狼版显卡重点在散热器上做了改进,下面我们一起来看一下。拆下散热器,去掉散热器外罩就剩下核心的散热器部分了。

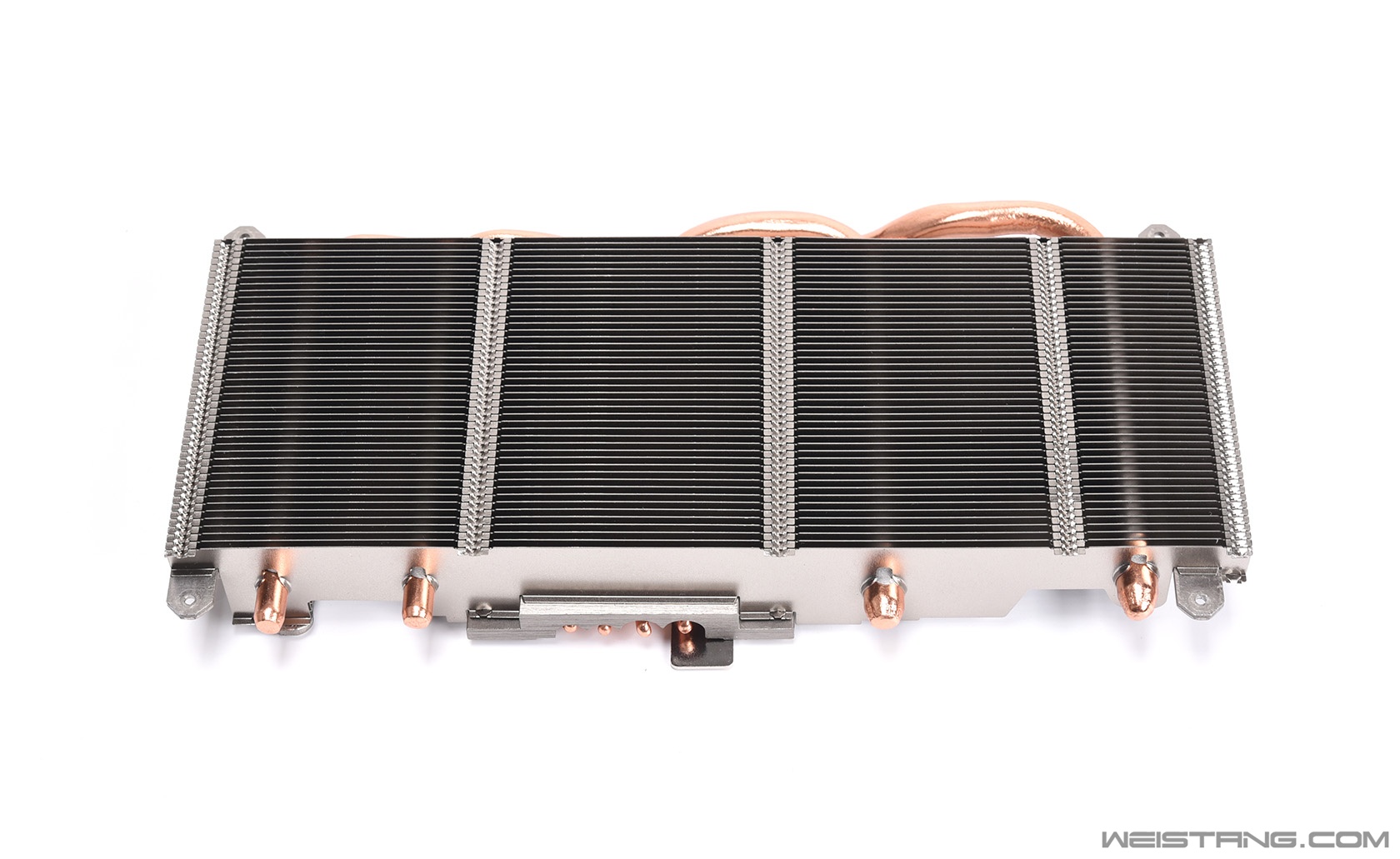

散热器特写



散热器特写



散热器特写

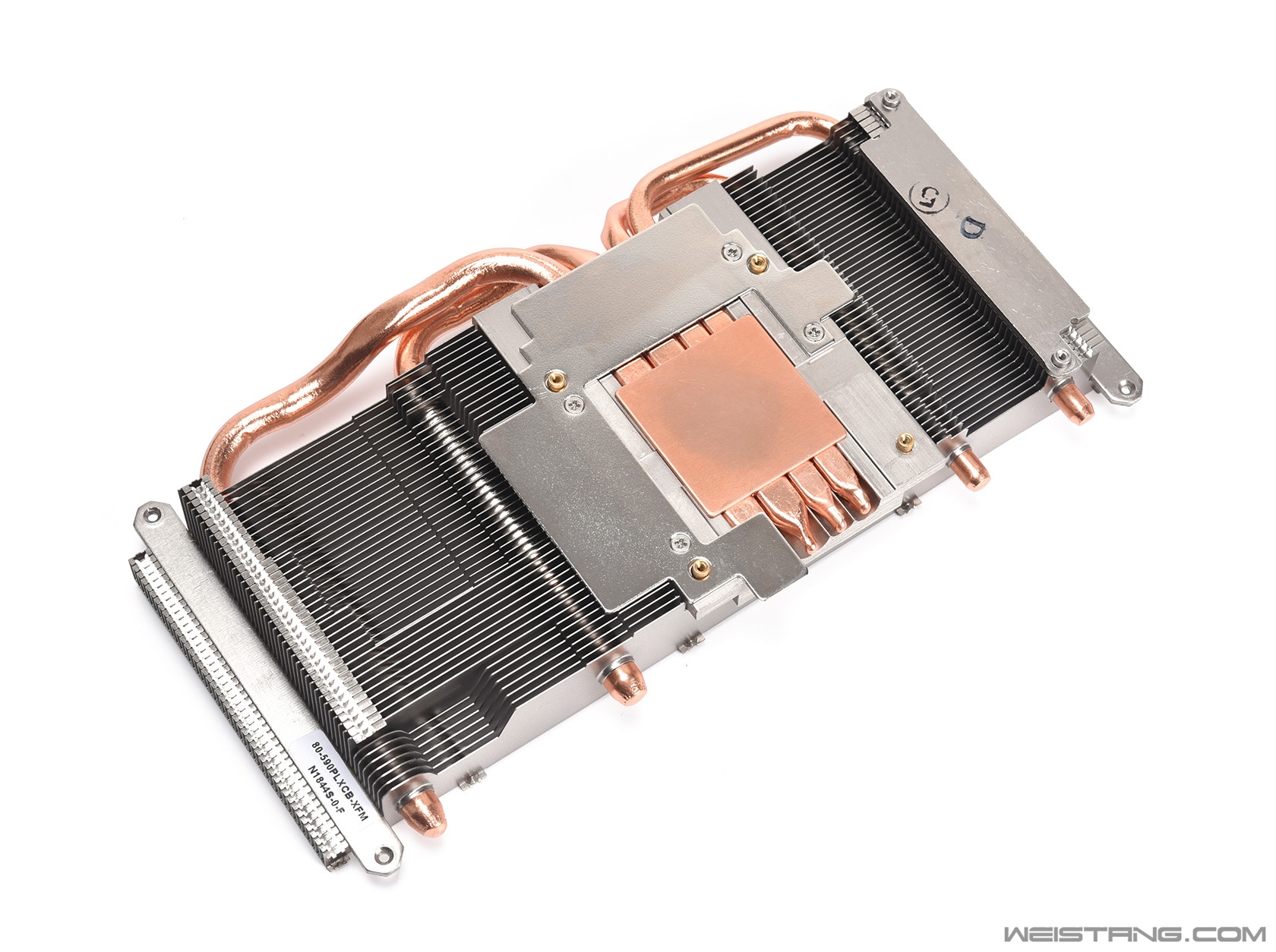

背面


  散热器的厚度增加了50%,鳍片密度从51片降低到了45片,这是为了更厚的散热器能更容易被吹透,算是优化设计。四根纯铜热管与铜底座和鳍片都是焊接设计,因为鳍片变厚了,之前RX580 8GB黑狼版是裸露焊接面的,而这次RX590黑狼散热器的热管则是全部贯穿散热片的,所以这次热管焊接用了单孔焊以保证最佳的导热效率。

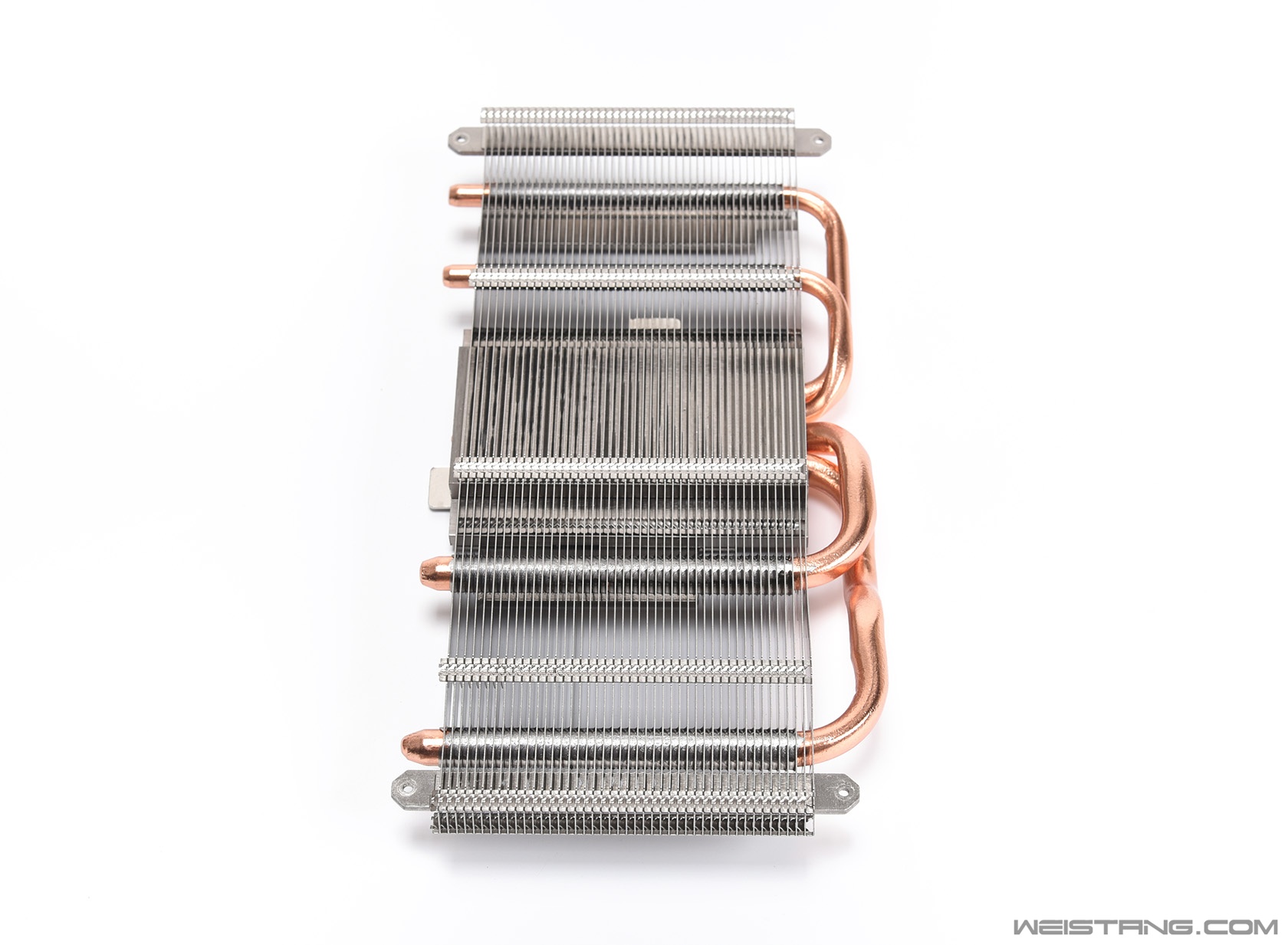

热管分布位置特写



特写



特写



铜底抛光处理也更细腻了



纯铜热管末端特写



焊孔特写 没用穿Fin的热管接触方式主要是考虑导热



鳍片与热管焊接面特写



PCB


  讯景RX590 8GB黑狼在PCB上面也做了改进,特别是供电部分,毕竟Polaris 30的功耗更高,有同学问为什么用了12nm功耗反而更高了呢,因为这次的12nm其实主要是为了优化频率,让核心上高频成为可能,属于工艺的过渡优化方案,可能在一些同学心中这属于“14nm+”,这样想也有情可原。好了,一起看一下RX590 8GB黑狼版显卡的PCB具体设计。



PCB



PCB



正面


  PCB依然是讯景习惯的哑光表面处理的PCB,贴片元件非常规整,在这些基础电气元件的生产上,讯景是很注重细节的。VRM部分依然是前置,用了6+1+1相供电,核心6相供电,供电控制与切换IC全部用了顶级品牌IR的最新方案,将AMD多年公版显卡VRM下成本的思路延续到了非公版。



PCB背面



供电部分特写


  很清晰的VRM布局,核心6相供电,电感用了讯景TrueX订制合金电感,表面打上了X的logo。输出用了固态与mlcc组合的电容形式。另外一个特色是高整合度的Mosfet用了一个增强型的型号,那就是用了IR3578M性能级Mosfet,支持50A的电流,PQFN封装,符合RoHS标准,具有完整的OCP与OVP保护,支持最高1.0MHz的开关频率,另外在封装表面有半裸金属散热盖设计,导热性能会更好。



IR3578M整合上下桥与Driver的Mosfet特写 注意表面的导热金属面



IR35217供电主控


  供电主控IR35217,比RX580黑狼的安森美方案支持负载更大,也是为了适配上面IR3578M Mosfet,IR35217主控也用在了讯景自家的Vega56非公版显卡上面,所以可见这款方案性能等级。



Polaris 30XT核心 Die的的尺寸没有变 但是基板上的电容尺寸更小了



镁光GDDR5颗粒 单颗容量为1GB 等效8000MHz频率


测试

  依然关闭平台的节能选项。这次保持显卡驱动Wattman的功耗限定为+50%,风扇策略保持默认。


硬件平台

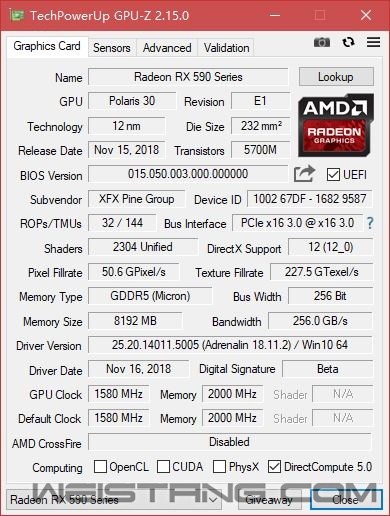

GPU-Z



3DMark FSE成绩高于580黑狼11.8%



纯粹的DX12测试的3DMark TS成绩高于580黑狼12%



老牌曲面细分几何运算测试Heaven高于580黑狼10%



同样是Unigine的Superposition测试 高于580黑狼12.8%



古墓11的成绩提升了10.9%

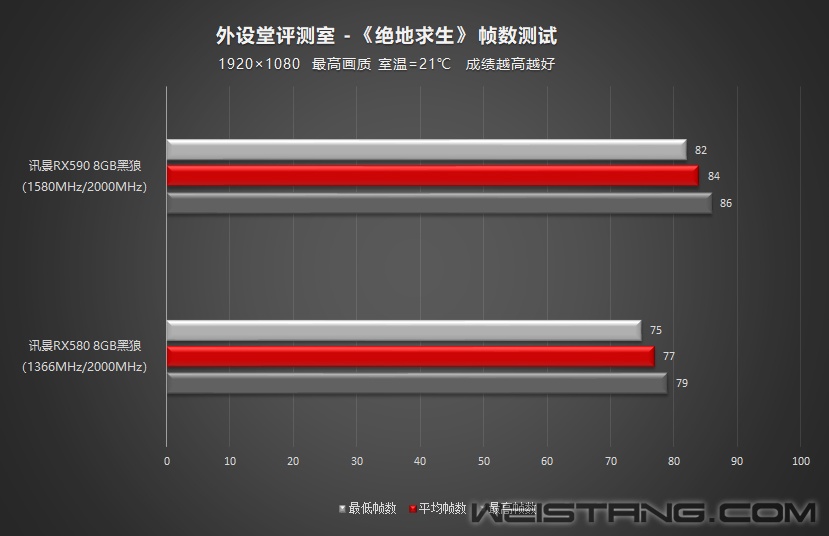

绝地求生成绩提升了10.9%



CS:GO成绩提升了6%



DOTA2性能提升了8%



温度对比这两款显卡受到风扇策略影响比较大 590黑狼的风扇策略同样还是偏向静音



游戏中功耗增加为10%~18%


  整体性能相比RX580黑狼提升在10%左右,基准成绩表现提升更高,也可以理解为高频版的RX580,这样的性能基本上在2K价位以内的显卡选择中算是最强大的了。



总结

  更高的频率以及更高的性能,当然功耗也会相应的增加。本次测试只是针对1080p分辨率下,而在2K分辨率下的表现理论更应该可以榨干RX590的性能。做工用料方面比RX580更上一个台阶,特别是散热以及供电方案的升级这次还是很给力的,如果预算在2000元的上限的水平,并且不追求4K分辨率下游戏的话,讯景RX590 8GB黑狼还是一个相当不错的选择,在显卡许多细节上能看出品牌的用心。


讯景RX590 8GB黑狼版显卡
