[改造] 曼巴眼镜蛇4G版拆解及更换微动教程

  [复制链接]
发表于 2019-1-23 11:28 | 显示全部楼层 |阅读模式
本帖最后由 W.L.Troy 于 2019-1-23 11:32 编辑

网友的这款曼巴眼镜蛇4G版可以说是雷蛇当年的经典之作,外形依然是延续了炼狱蝰蛇的特点,暴打第二代雷蛇旗舰的菠萝蛇。这次的任务是给这款鼠标换微动,这款鼠标上市也有7-8个年头了,7N的微动能坚持到现在也算是奇迹了。这次我们换成7N(20M)的微动开关,让这款鼠标再战4年不是事。

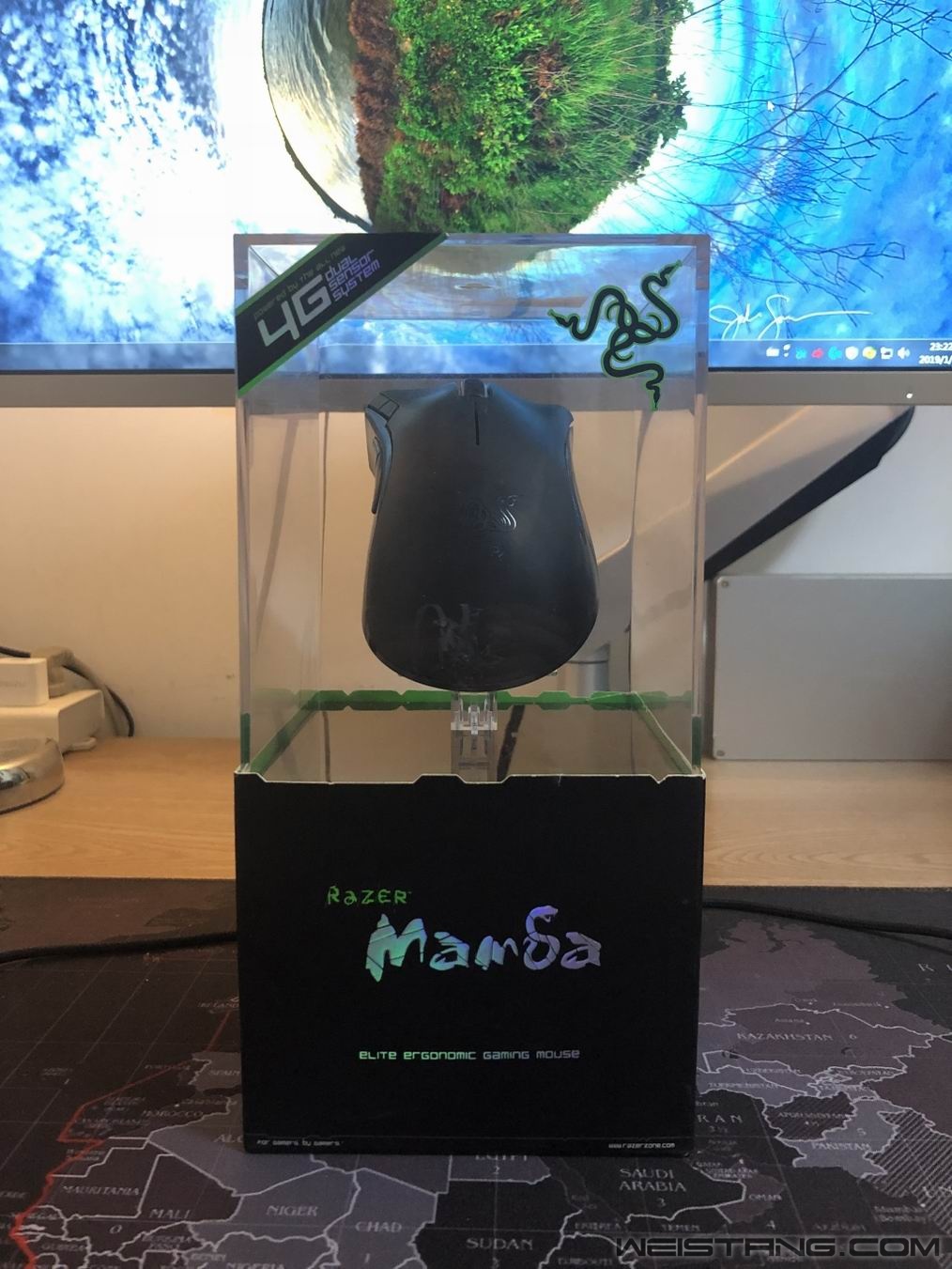

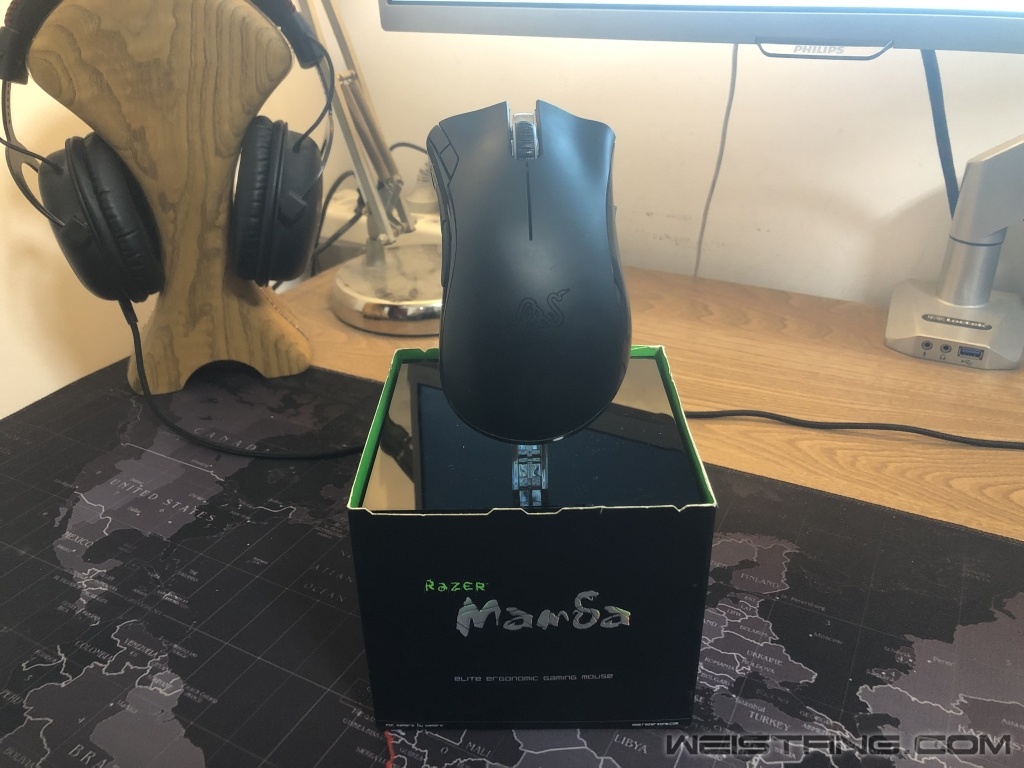

这款鼠标的包装在当时逼格是很高的,鼠标放在里面就跟一件艺术品一样。

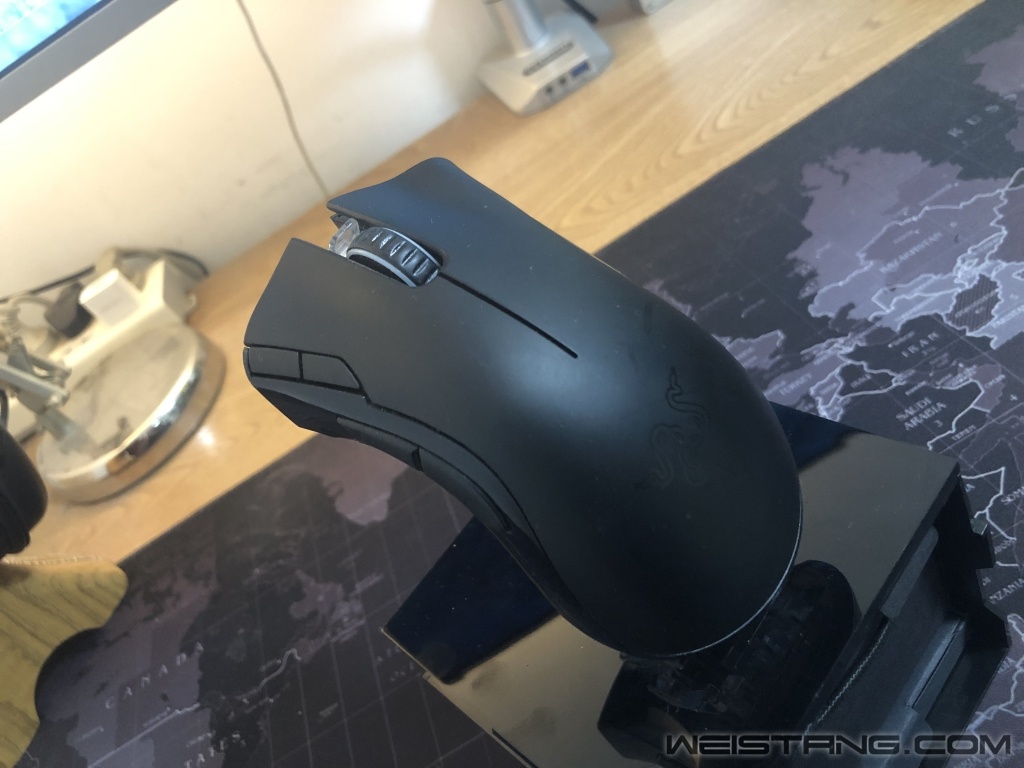

鼠标正面特写

鼠标底部特写,我估计这鼠标的电池已经是废了,网友应该是只用有线功能。

撕掉后面的脚贴,下面这颗螺丝拧掉。

左侧橡胶层内螺丝拧掉。

右侧橡胶层内螺丝拧掉。

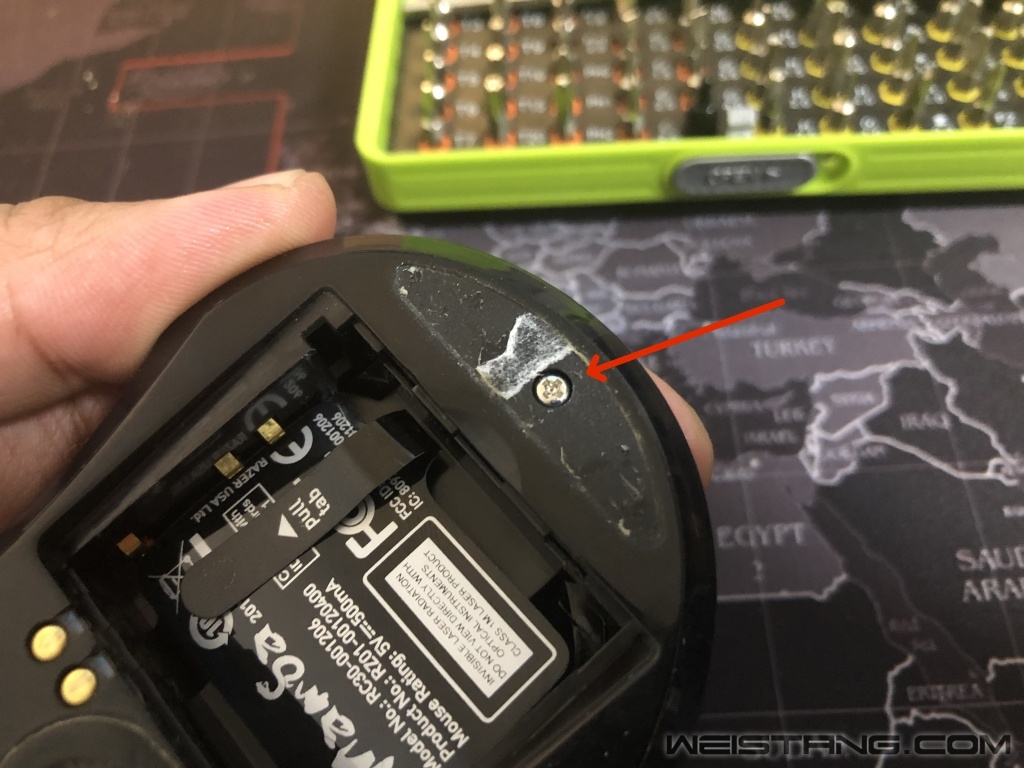

电池仓底部螺丝拧掉,这颗螺丝上的一般都特别紧,所以拧的时候要用力。

分离鼠标的上下壳。

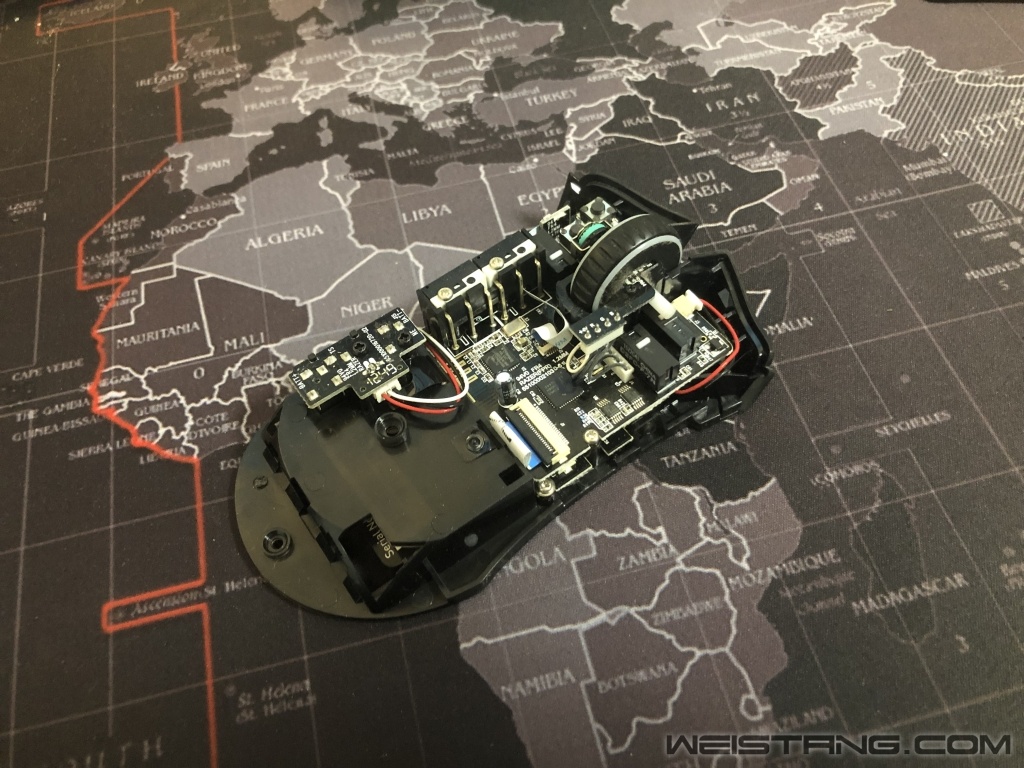

鼠标内部特写。

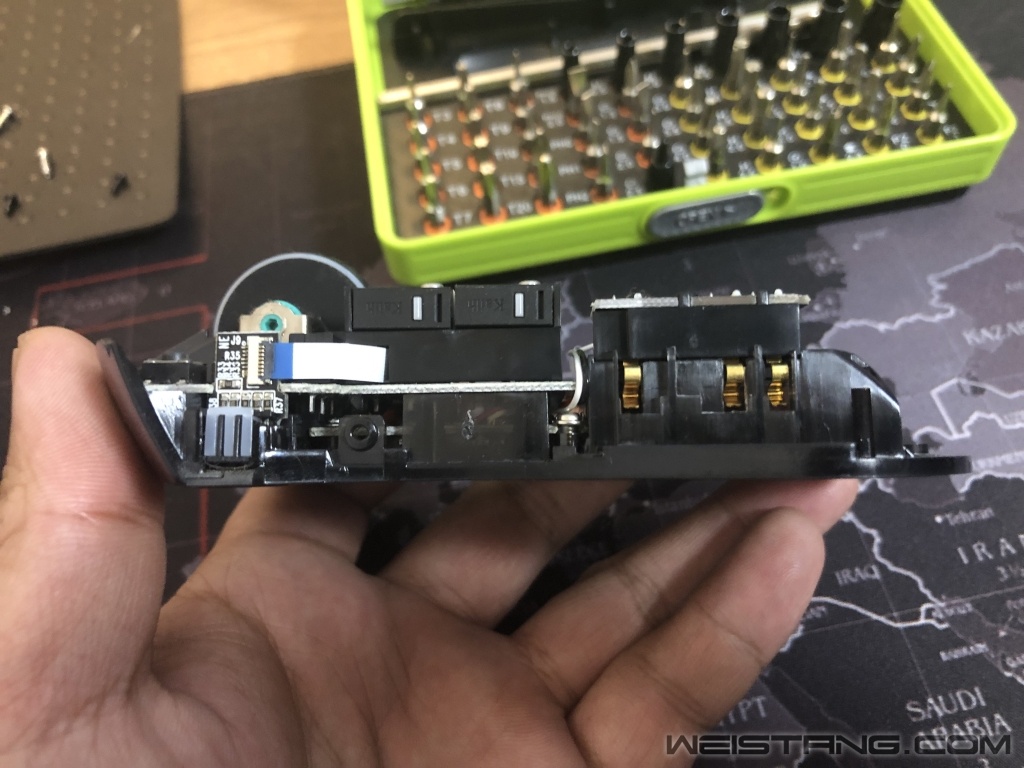

鼠标侧面特写,凯华的侧键微动开关,被加高了很多。

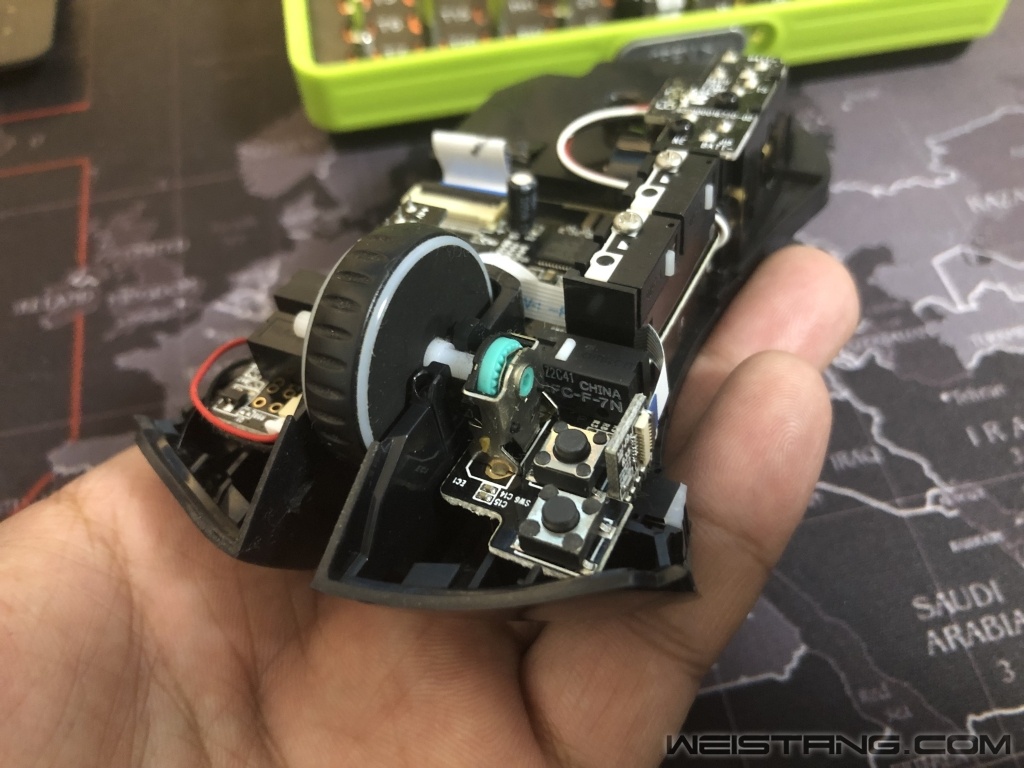

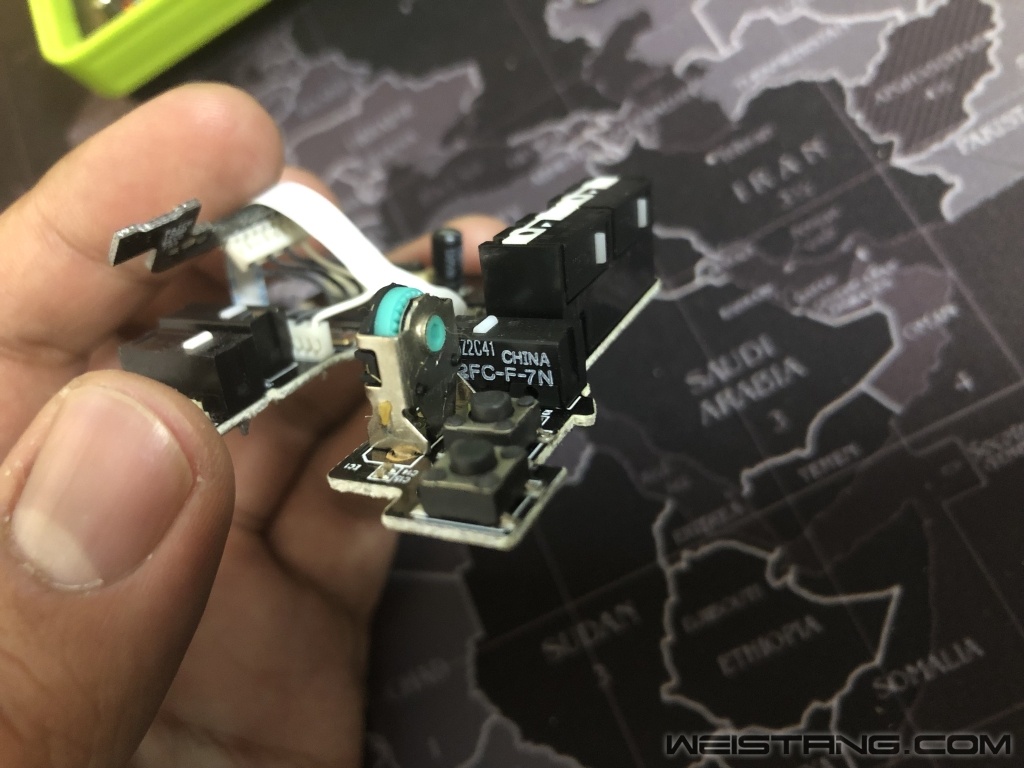

鼠标前端特写,这里可以看到微动开关的型号。

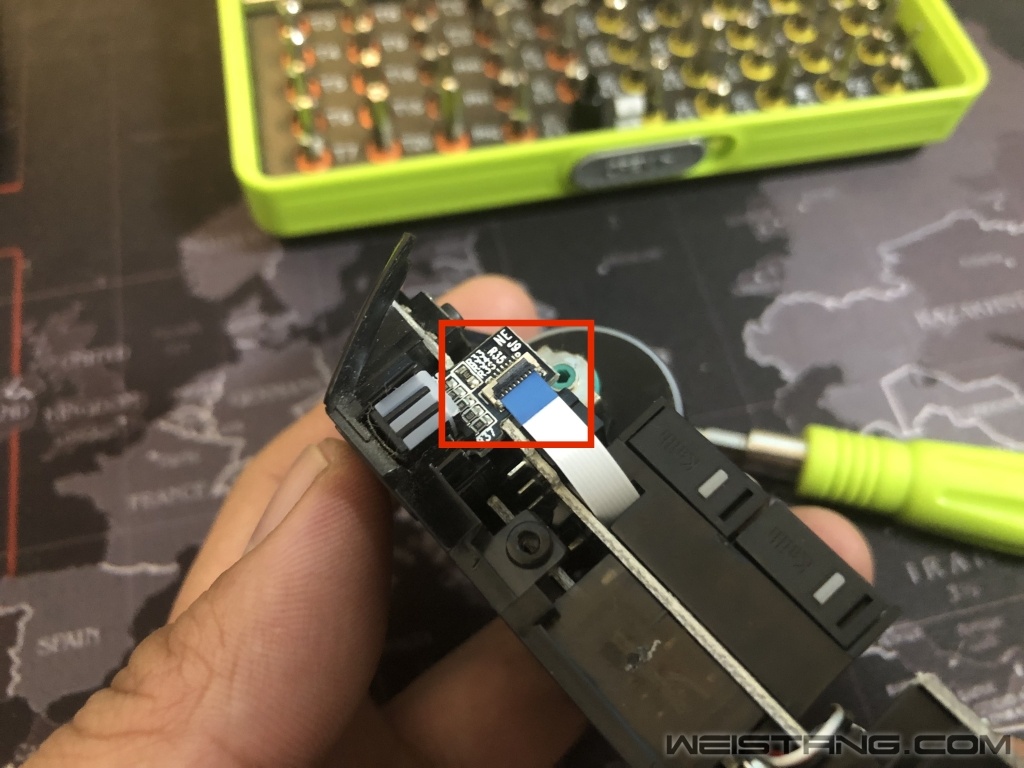

先把这里的排线拔掉,抬起下压板,排线就可以抽出来。

PCB部分有两层,只拆掉上面这层就够了。

上板部分特写。

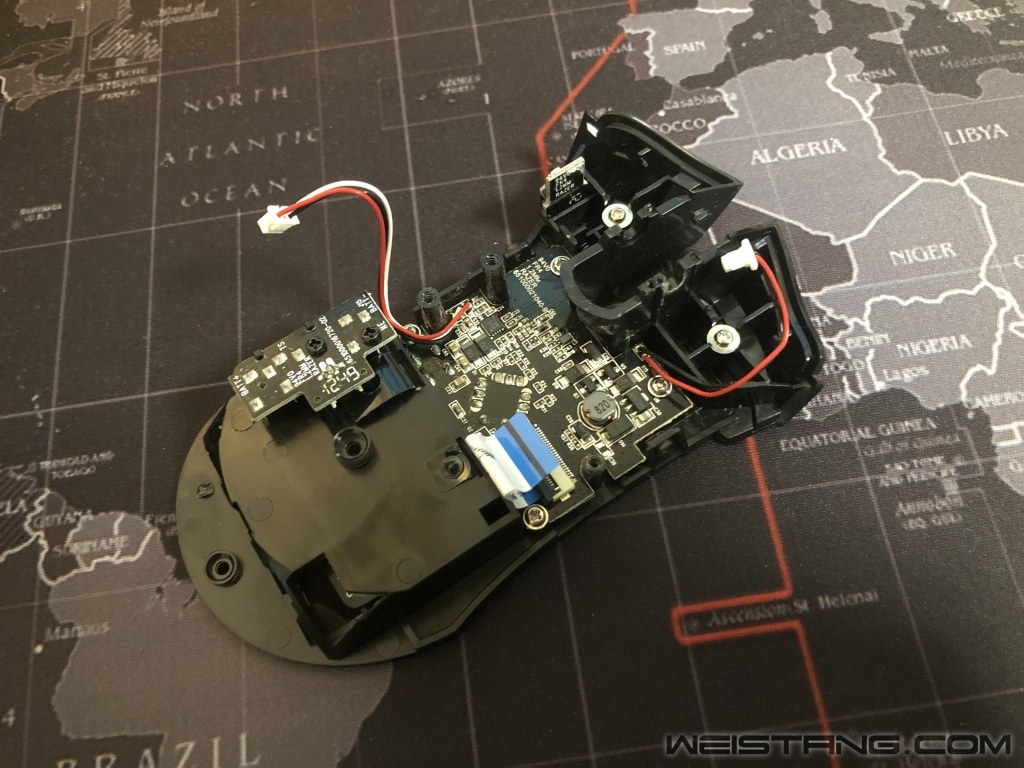

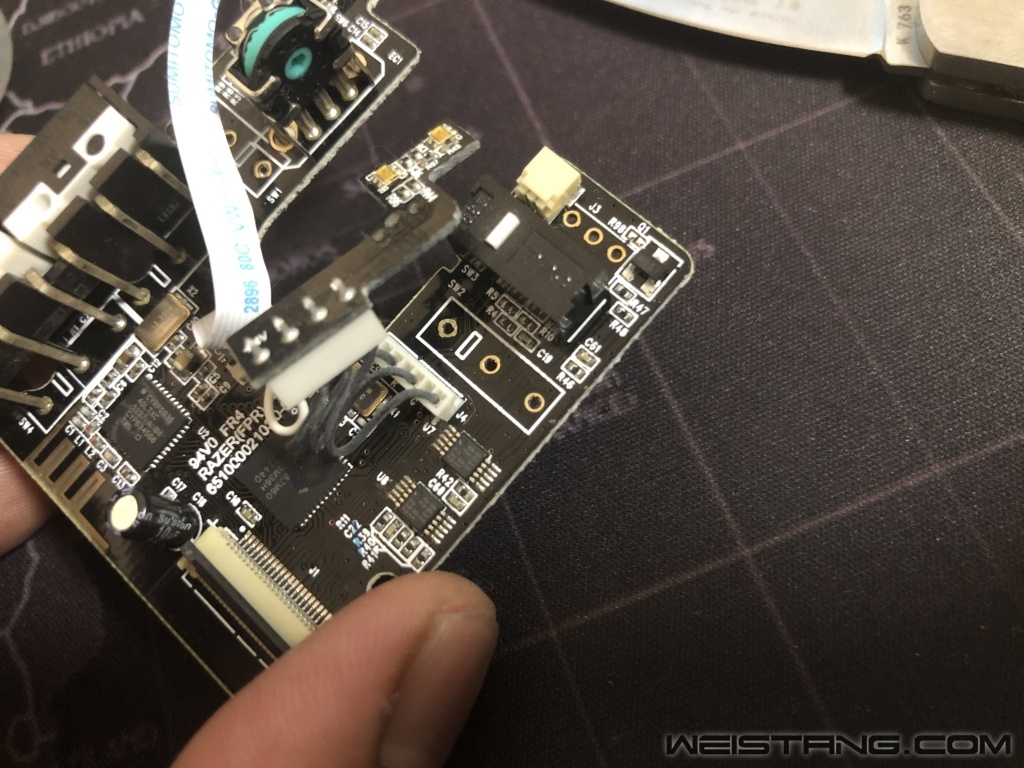

下板及底壳特写。

鼠标原配的微动是欧姆龙的D2FC-F-7N微动,寿命为500万次点击。

我们要更换的微动是欧姆龙的D3FC-F-7N(20M)微动开关,寿命为2000万次,希望这个鼠标换完微动能一直用很久。

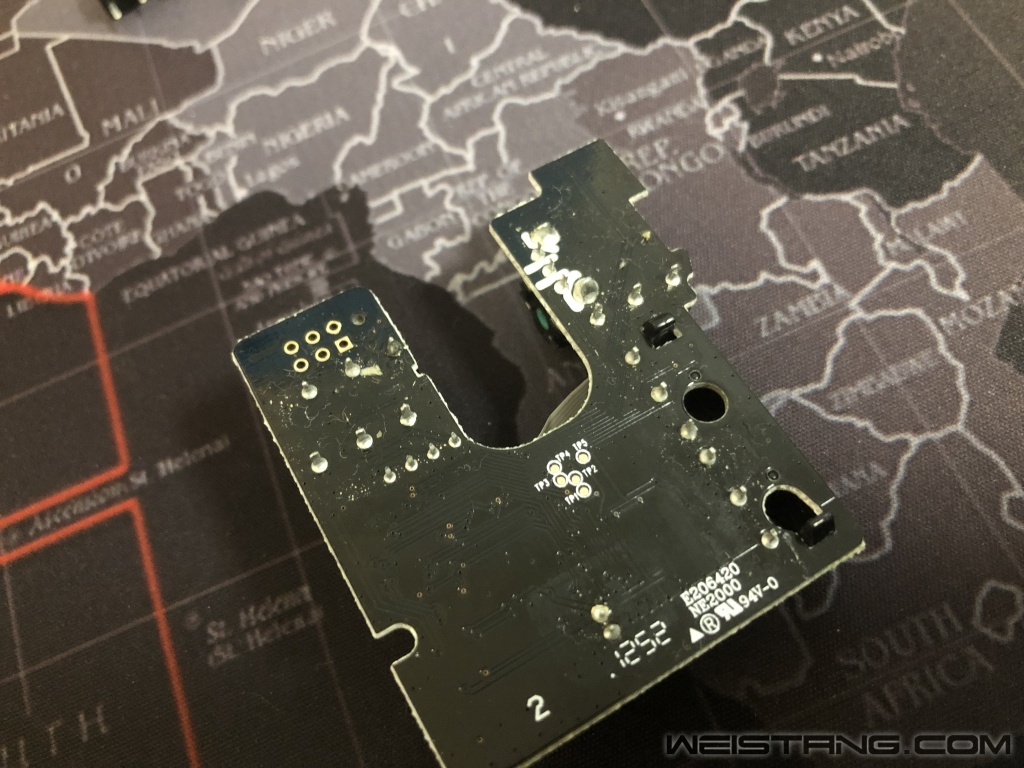

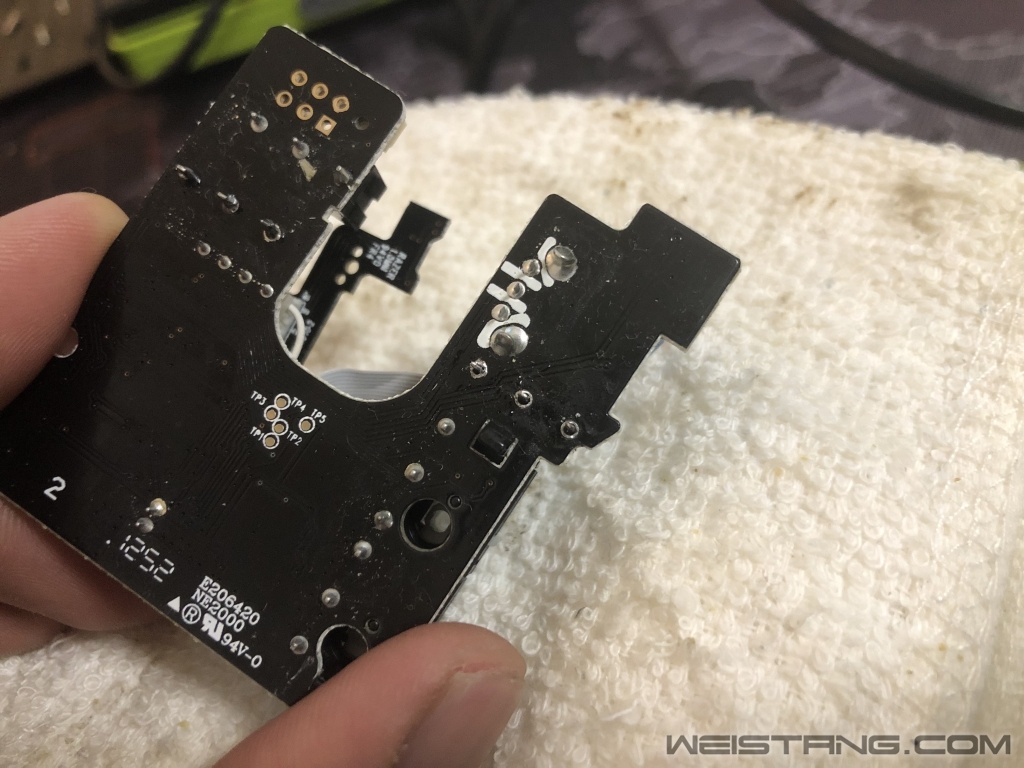

板子背面看一下鼠标微动引脚的焊孔,这种明显是小焊孔设计,所以在清理焊锡的时候会比较困难。我们一般会采用堆锡法,也就是先给微动引脚上一点新焊锡,让新焊锡带动老焊锡,增加焊锡的流动性,再使用吸锡器清理的时候会更容易一些。

烙铁,吸锡器,焊锡丝。

使用堆锡法处理的焊孔算是比较干净,孔内几乎没有残留的焊锡,这时候微动就可以很容易拆下来。

来看一下焊孔和微动的引脚,处理的很干净。

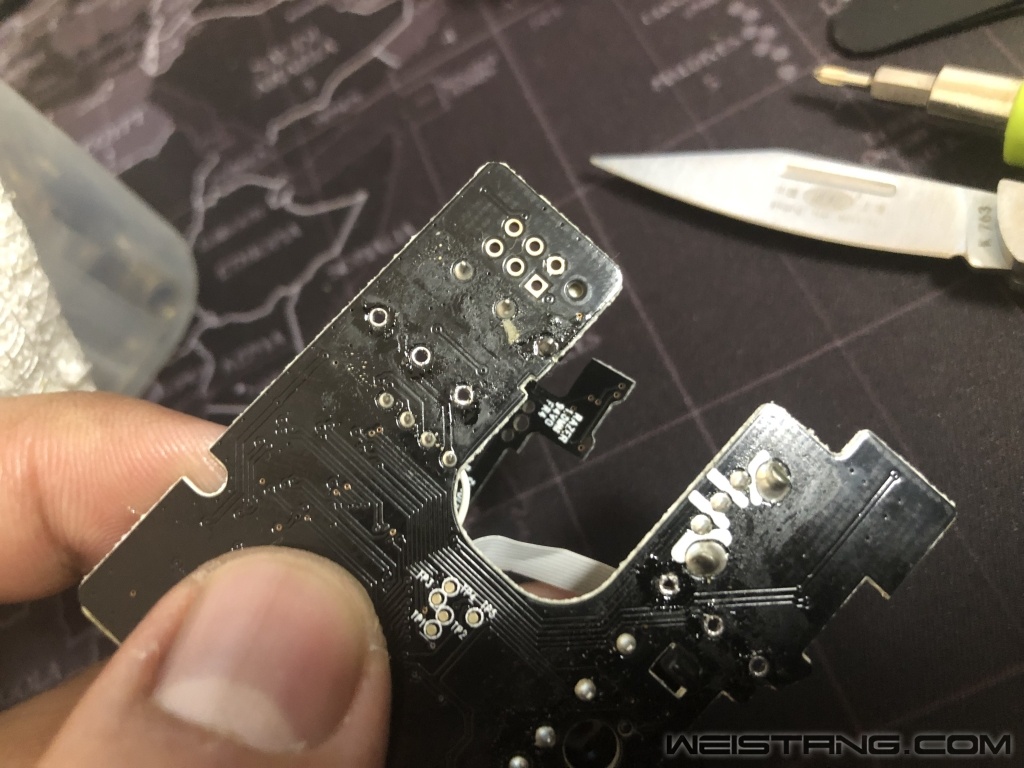

焊孔正面特写,孔内没有残留焊锡。

焊孔特写,孔内没有残留焊锡。

把新微动焊回去,微动焊点处理的还凑合吧。

把鼠标上板装回去,装回去的时候就是排线安装一定要小心,排线很脆弱。

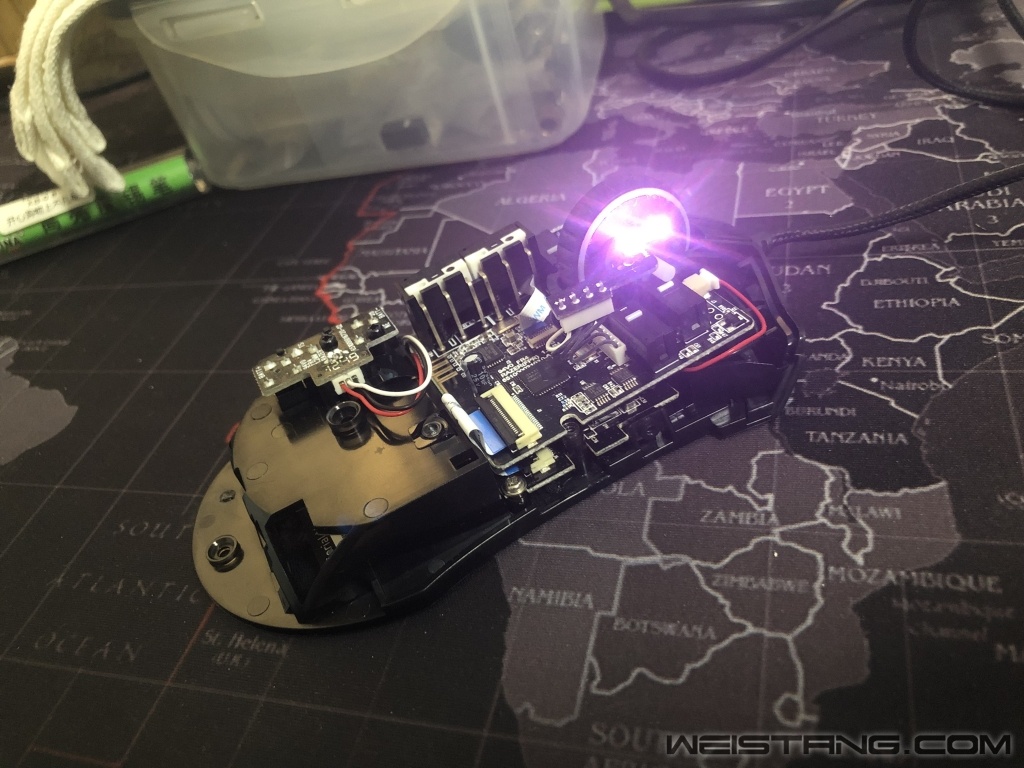

上壳前给鼠标通电,测试鼠标左右键功能一切正常,测试其他功能一切正常。

最后将鼠标安装好,再进行测试,功能均OK。这只曼巴眼镜蛇4G版彻底复活了。



评分

3

查看全部评分

发表于 2019-1-23 12:16 | 显示全部楼层
临近年末,飞线哥还是这么忙啊。

点评

都是网友的东西。网友过年还想用,所以赶紧发给我。  详情 回复 发表于 2019-1-23 12:29
 楼主| 发表于 2019-1-23 12:29 | 显示全部楼层
AKM 发表于 2019-1-23 12:16
临近年末,飞线哥还是这么忙啊。

都是网友的东西。网友过年还想用,所以赶紧发给我。
发表于 2019-1-23 16:16 | 显示全部楼层
飞线哥好手艺

点评

多谢支持。  详情 回复 发表于 2019-1-23 17:25
 楼主| 发表于 2019-1-23 17:25 | 显示全部楼层

多谢支持。
发表于 2019-1-24 13:24 | 显示全部楼层
飞线哥厉害啦,
这位网友如果每天用的话,橙色也好新啊!

点评

感觉不是天天在用,要不那个涂层肯定扛不住。  详情 回复 发表于 2019-2-11 15:14
发表于 2019-1-24 18:03 | 显示全部楼层
酒精清干净电路板
微动管脚上 锡膏
然后烙铁温度到了, 断电,
焊安全
当然恒温烙铁更好
发表于 2019-1-24 19:35 | 显示全部楼层
为什么不换50m的微动啊
发表于 2019-1-31 17:57 | 显示全部楼层
比我的焊点好看多了,不愧是专业的
发表于 2019-2-1 11:22 | 显示全部楼层
当年也是没谁了,这么顶级的鼠标用7N
发表于 2019-2-1 11:45 | 显示全部楼层
想知道飞线哥绿盒的螺丝刀什么品牌,这货只用有线就一蝰蛇吧
发表于 2019-2-1 12:48 | 显示全部楼层
脚贴都要撕了,坏了有点麻烦
发表于 2019-2-5 11:29 | 显示全部楼层
飞线哥可以改称飞线一哥了,很佩服灯厂死忠粉,现在回过头来看一下灯厂的老鼠标现在用着真的很难受
发表于 2019-2-5 18:41 | 显示全部楼层
感觉有点麻烦啊。
发表于 2019-2-6 19:43 | 显示全部楼层
放在展示盒里真的很漂亮,结果拿出来成色辣眼睛 ,当年这是多少人梦寐以求的鼠标
发表于 2019-2-11 11:07 | 显示全部楼层
我当年的那只曼巴4G是电池先挂掉的,微动居然没事
 楼主| 发表于 2019-2-11 15:14 | 显示全部楼层
箴言。 发表于 2019-1-24 13:24
飞线哥厉害啦,
这位网友如果每天用的话,橙色也好新啊!

感觉不是天天在用,要不那个涂层肯定扛不住。
发表于 2019-2-12 12:46 | 显示全部楼层
曼巴4G当时也是高成本的鼠标 就是引擎无奈
发表于 2019-2-13 11:48 | 显示全部楼层
学习了~
发表于 2019-2-18 19:28 | 显示全部楼层
问一下大佬,曼巴的滚轮 就是这个款 跟老蝰蛇的滚轮通用么?
