[改造] 老司机也翻了车——换高难度微动失败记

    [复制链接]
发表于 2016-6-14 23:44 | 显示全部楼层 |阅读模式
这次折腾的还是那只罗技M950,用了四年外壳破破烂烂了,微动也被我按软了,软趴趴的手感让我用得很不爽,况且滚轮也要换了。原测评贴http://www.weistang.com/thread-22390-1-1.html
趁罗技还没将卖配件的全部搞死之前,买了外壳和滚轮,给鼠标换个新衣。
首先要换的是中键,4.8*4.8*0.8mm薄膜贴片微动开关。两边的小弹簧让中键的空键程达到1mm以上,早知道我就买高微动了。

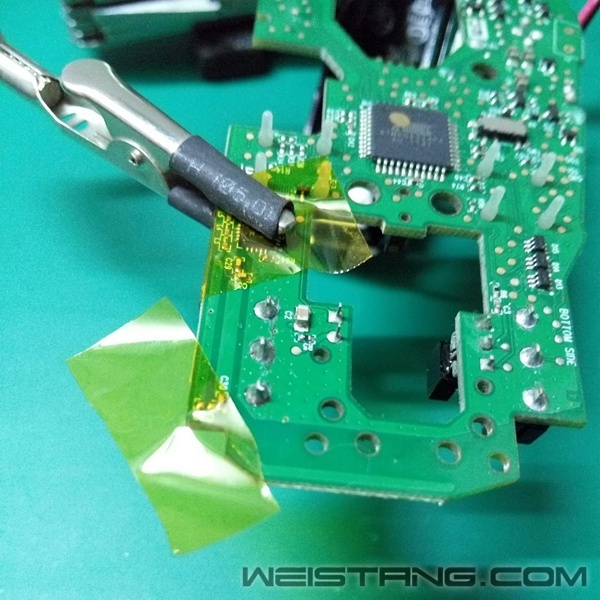

用小刀暴力爆破微动,将塑料刮走露出金属片。用高温胶带做好周围元件的热屏蔽防止被烫坏。用刀头烙铁将金属片拆下来,再用吸锡带清理一下焊盘上的残余焊锡。操作炒鸡简单的。so easy。
我不用热风枪拆贴片有两个原因。一、周围元件太近太多,不可能做热屏蔽。要用热风枪的话必须将周围元件全部拆走,麻烦。要是保内中键坏了返厂维修的话,你将会看到微动和红外对管全部给换了。二、我现在的简易工作台只有烙铁没有热风枪。
以防万一先用万用表测一下走线。M950是多层电路板,走线在中间,不先测走线的话焊盘掉了之后走线找都找不到。
SW2是右键焊盘。
贴片微动四脚涂点助焊剂,用一字烙铁点锡焊上,焊得还可以吧。

接着换左键。板子上小元件离焊盘很近,同样要做好热屏蔽。
然后我悲剧了。

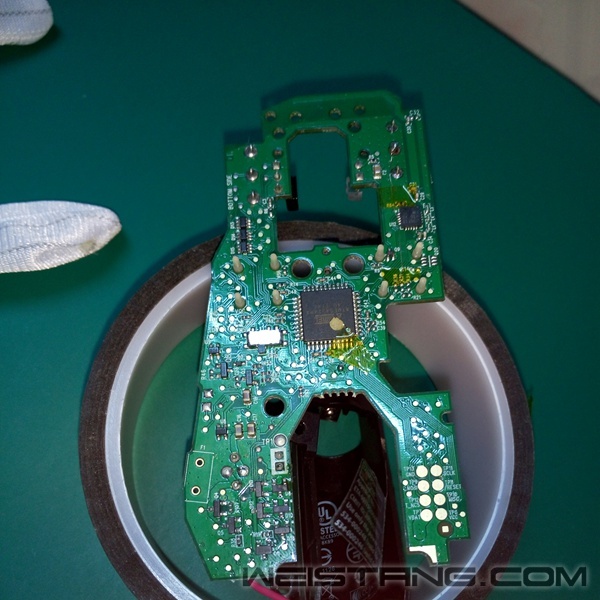

我小看了M950的多层大面积铺铜,散热真TM好。60W烙铁400℃刀头也不能将焊孔里面的锡完全熔化。用了将近20cm千住M705含银焊锡,补焊了再吸,吸了再补焊弄得板子上全是助焊剂。左键的焊盘小又是双面焊盘,30W吸锡烙铁的头子接触面积太小,孔里的锡根本不能完全熔化,锡吸不上来。塑料吸锡器用得太多竟然在关键时刻挂了。最后我用尖头正面加热,背面用吸锡烙铁吸锡才将焊孔里面的锡弄了出来,但是左键第二脚的焊盘掉了。千古英名毁于一旦啊。只能飞线了。
左键用日产之类的高微动会顶住按键柱,我选了比20M更清脆回弹更好的OF.为了减轻重量,我把Micro USB充电板也拆了。再使用锂铁电池的话,可以比原来轻10g以上。
换上新衣的M950,还能再战三年。
总结:
1、换微动前必须先测好走线以防焊盘挂了。
2、换贴片的难度并不大,暴力爆破是个好办法。
3、对付双面焊盘大面积铺铜的板子,需要先对板子进行预热,60W以上刀头烙铁开400℃以上,堆锡法拆微动,有锡炉更好。然后再用吸锡器吸焊,烙铁功率一定不能小,60W以下基本没戏。吸锡带基本是个废柴,还不如用电钻打孔。
PS:双模滚轮的中键真心不好使。

评分

3

查看全部评分

发表于 2016-6-15 00:13 | 显示全部楼层
沙发
发表于 2016-6-15 10:34 | 显示全部楼层
经验啊
发表于 2016-6-15 10:47 | 显示全部楼层
还好飞线没翻车……
吸取经验教训
以后微动坏了,直接换鼠标好了,
发表于 2016-6-15 11:01 | 显示全部楼层
发表于 2016-6-15 13:05 | 显示全部楼层
看看先
发表于 2016-6-15 13:57 | 显示全部楼层
车都翻了,买保险了吗
发表于 2016-6-15 16:03 | 显示全部楼层
常在河边走哪有不湿脚的。
发表于 2016-6-15 16:19 | 显示全部楼层
看看
发表于 2016-6-15 22:46 | 显示全部楼层
经验之谈
 楼主| 发表于 2016-6-16 17:56 | 显示全部楼层
M950的导电橡胶按键时间长了会接触不良,造成左右滚动的速度不一样,而且这个按键还没有替换零件,想修也没办法。
发表于 2016-6-16 23:33 | 显示全部楼层
好文,m950搞微动对老司机都是挑战,如果是罗技这几款小焊盘的鼠标的话,正面尖头烙铁加热背面吸锡器的方法过孔除锡的话掉焊盘概率对于我来说30%+,不过大不了pcb穿孔上单晶银漆包线飞

点评

M950的恶心之处在于多层大面积铺铜,左右键焊盘旁边全都是铜箔,连走线都在中间层,散热好得要命。60W烙铁搭上去温度直往下掉。 罗技其他小焊点鼠标,例如M555b,焊盘旁边没有铜箔啊,焊锡能熔化被吸出来。 我用尖  详情 回复 发表于 2016-6-17 17:38
发表于 2016-6-16 23:36 | 显示全部楼层
大胖鸟 发表于 2016-6-16 23:33
好文,m950搞微动对老司机都是挑战,如果是罗技这几款小焊盘的鼠标的话,正面尖头烙铁加热背面吸锡器的方法 ...

大不了穿孔?。。。好吧。。。

点评

因为不喜欢用最细0.1的漆包线,很容易断,罗技双层pcb有的位置还是比较空旷的  详情 回复 发表于 2016-7-3 16:44
发表于 2016-6-16 23:39 | 显示全部楼层
又一位动手大神诞生了,我也好好学习一下。
发表于 2016-6-16 23:42 | 显示全部楼层
2010大神我注意你很久了,这对于你是小失败,对我们就是教科书,m950当年刚出来的时候那个光头兼容性让我口水一地,托朋友从美国带回来一只,花了将近五百多软妹,结果双击了,找了网上三家修理的都说不修,结果被我给送人了,现在还真想照着你这文章动动手了
发表于 2016-6-16 23:45 | 显示全部楼层
最后好用了么,这鼠标换一次微动这么麻烦,还飞线,要是微动高度再不对那岂不是就杯具了

点评

其实这是第二次换微动。第一次装上去的日产FL高了,左键被卡住,拆焊时焊盘才掉了。 M950只能用7N高度的微动,高了要打磨。20M(OF)还是很脆的。  详情 回复 发表于 2016-6-17 17:45
发表于 2016-6-16 23:48 | 显示全部楼层
罗技鼠标中键就没有好的,主要是硬,太硬,
发表于 2016-6-17 00:14 | 显示全部楼层
学习了
发表于 2016-6-17 00:21 | 显示全部楼层
这个微动不好换,能换上都是手法不错的。
发表于 2016-6-17 08:21 | 显示全部楼层
一代神器
