[改造] 樱桃MX3.0键盘维修(MINI-usb插头更换)

[复制链接]
发表于 2016-10-3 21:08 | 显示全部楼层 |阅读模式
本帖最后由 W.L.Troy 于 2016-10-3 21:09 编辑

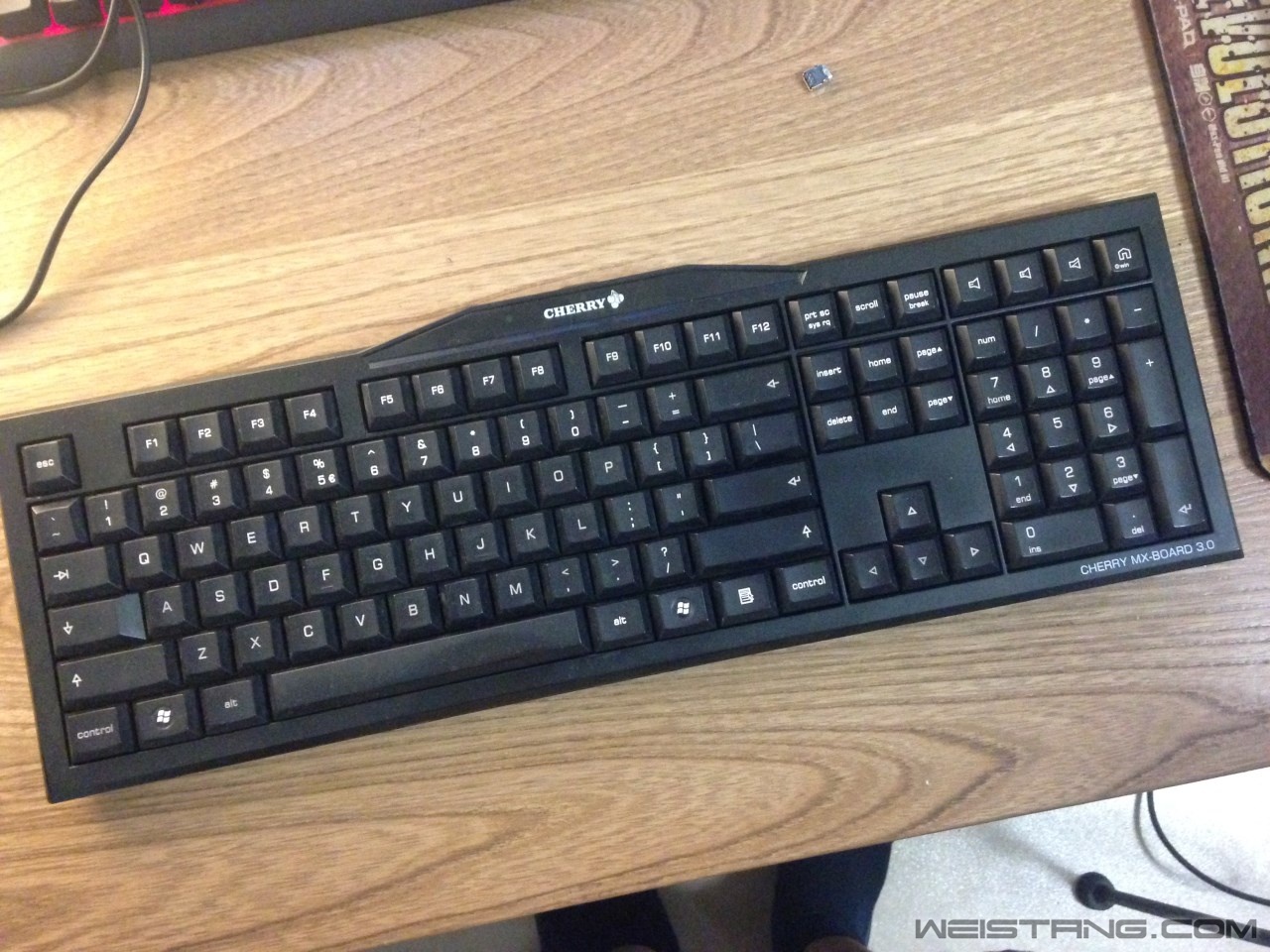

上次的樱桃MX3.0键盘是菊花脱肛,虽然没换头直接换线依然是有问题。这次是另一把键盘,USB插头接触不良,这次找到插头了,订了一批。我们来上图吧。



插孔有松动,直接导致键盘供电出问题,测试是“D+”信号断路,我们直接换插头吧。


还是要处理插头的五个引脚焊点和两个固定插头的前端焊点。板子焊盘很脆弱,谨慎焊接。




交错排列的5PIN MINI-BSB插头。

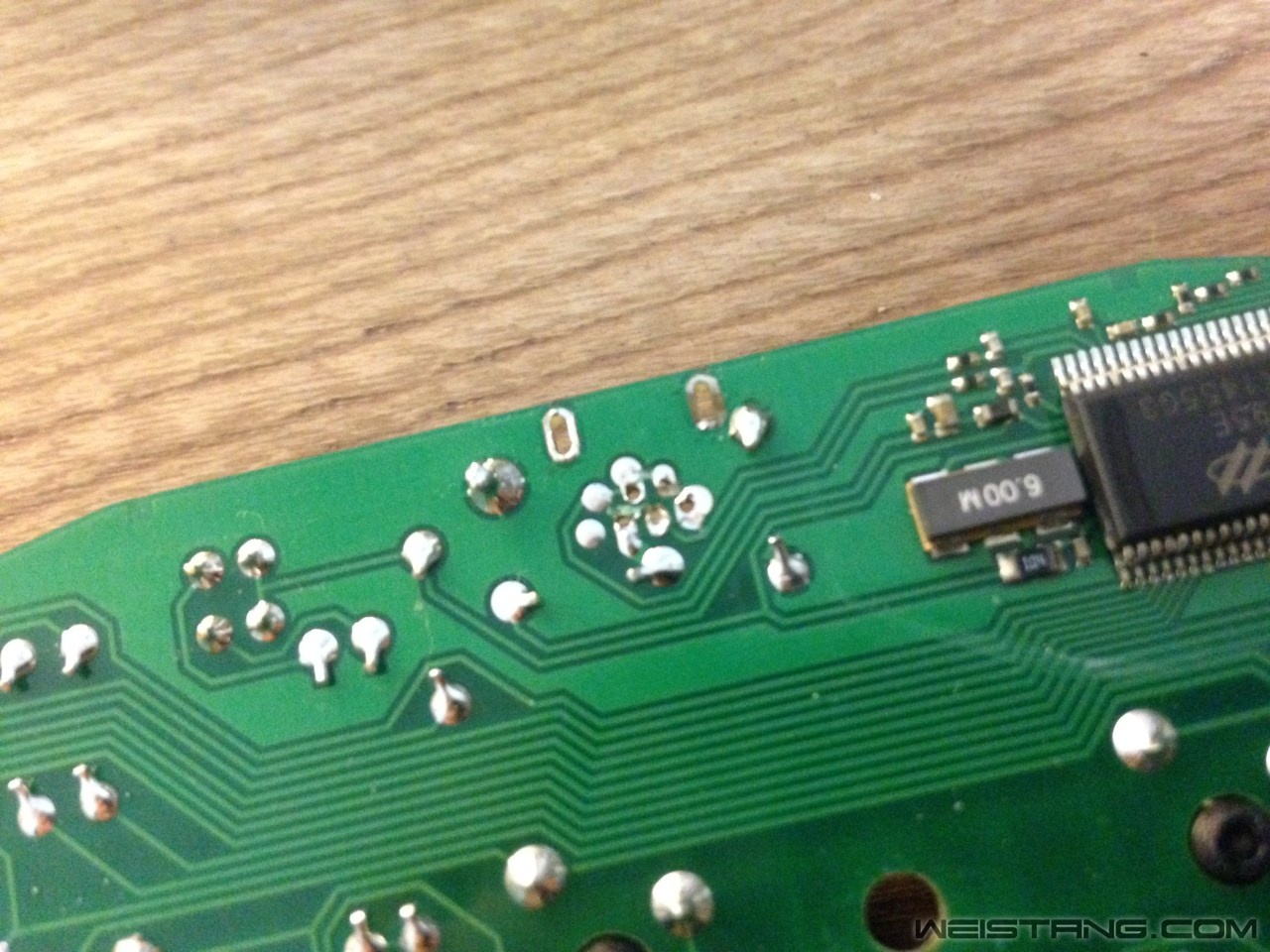

将有问题的插头取下来,焊盘还是搞的有点松动了,动樱桃的键盘简易烙铁温度在250度左右。

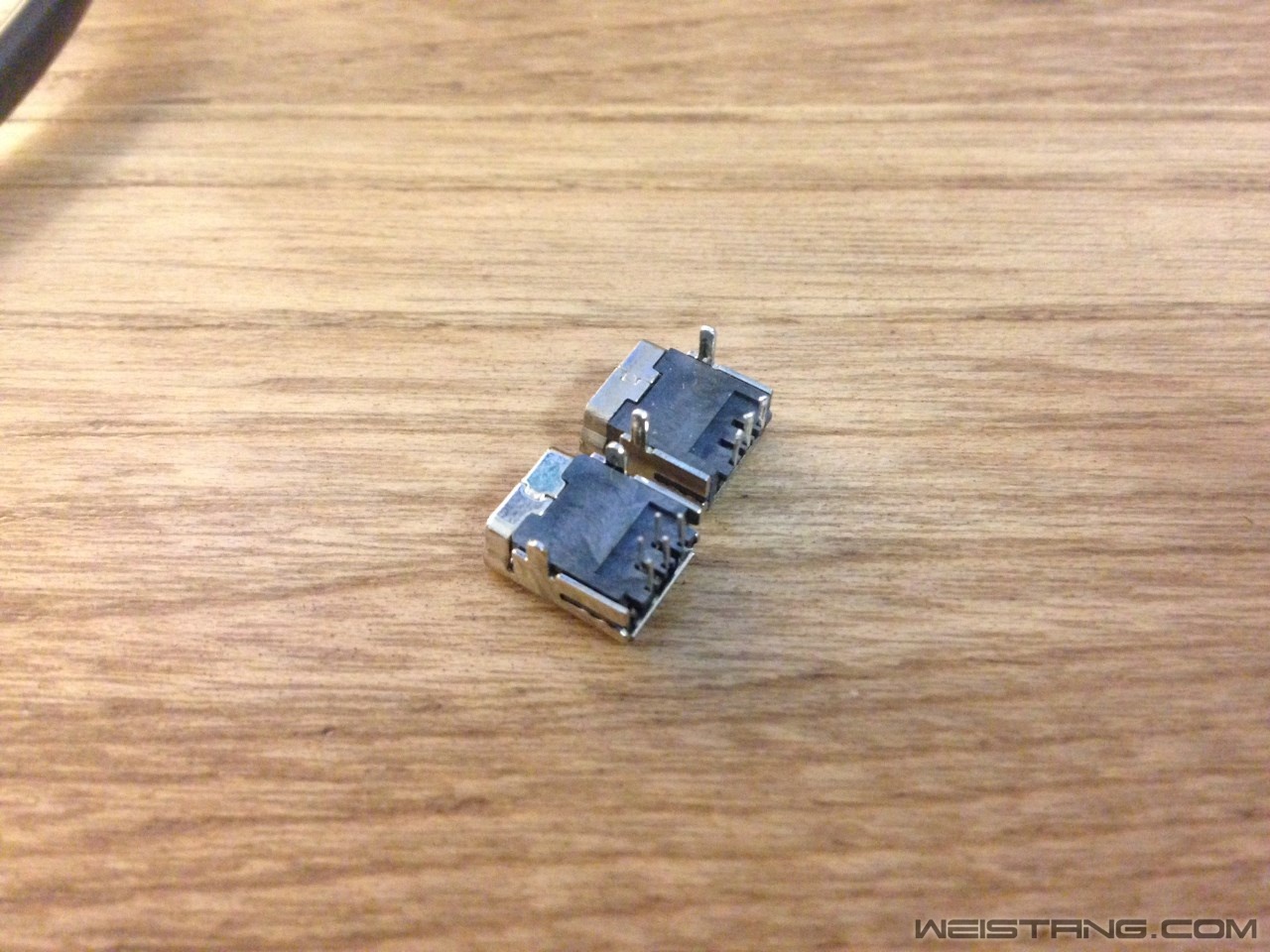

左边的是新插头,右边的是有问题的老插头。

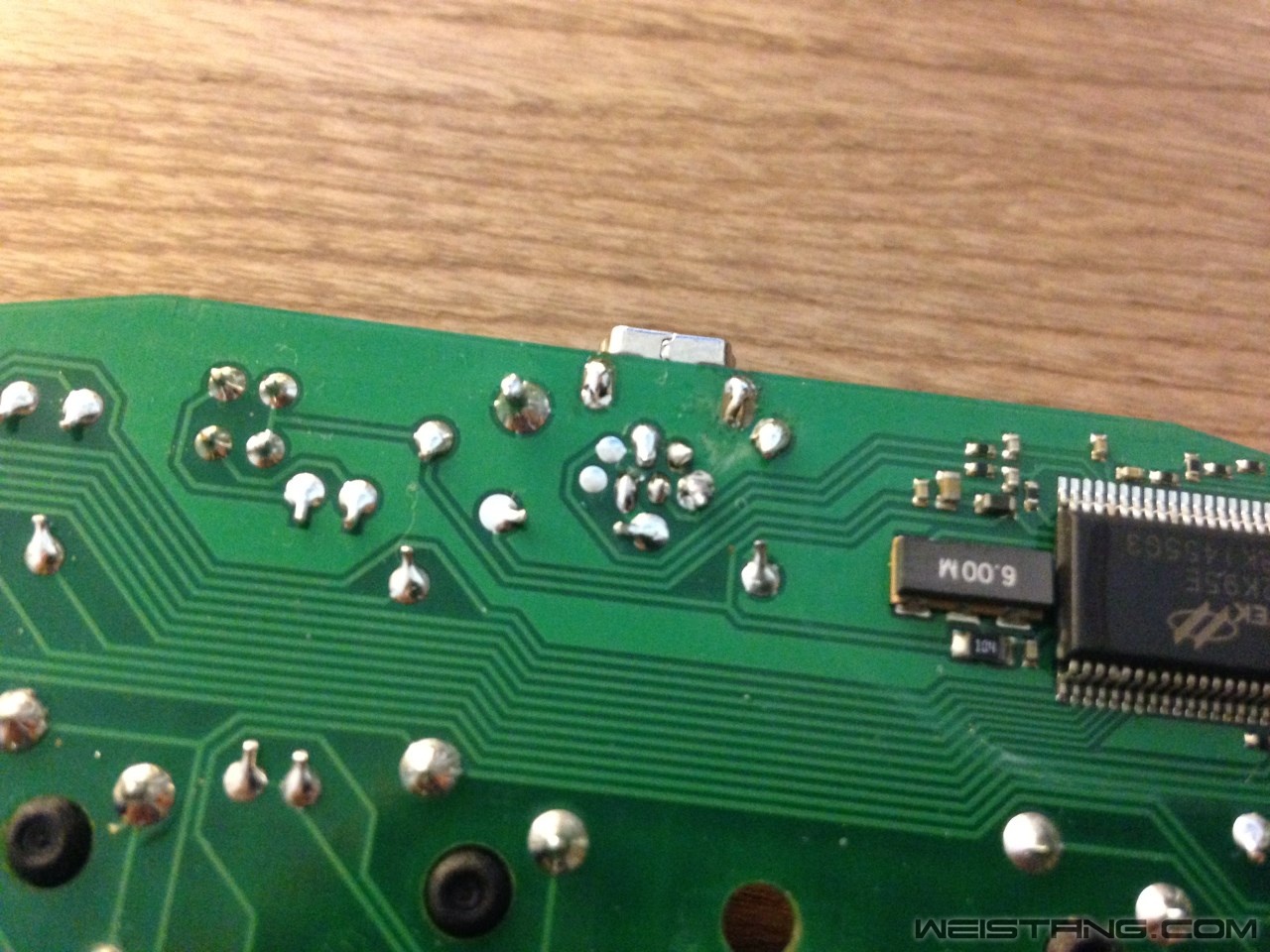

将新插头焊接回去,依然是焊的要小心,引脚只要能粘上焊锡就行,想完美是困难了点。

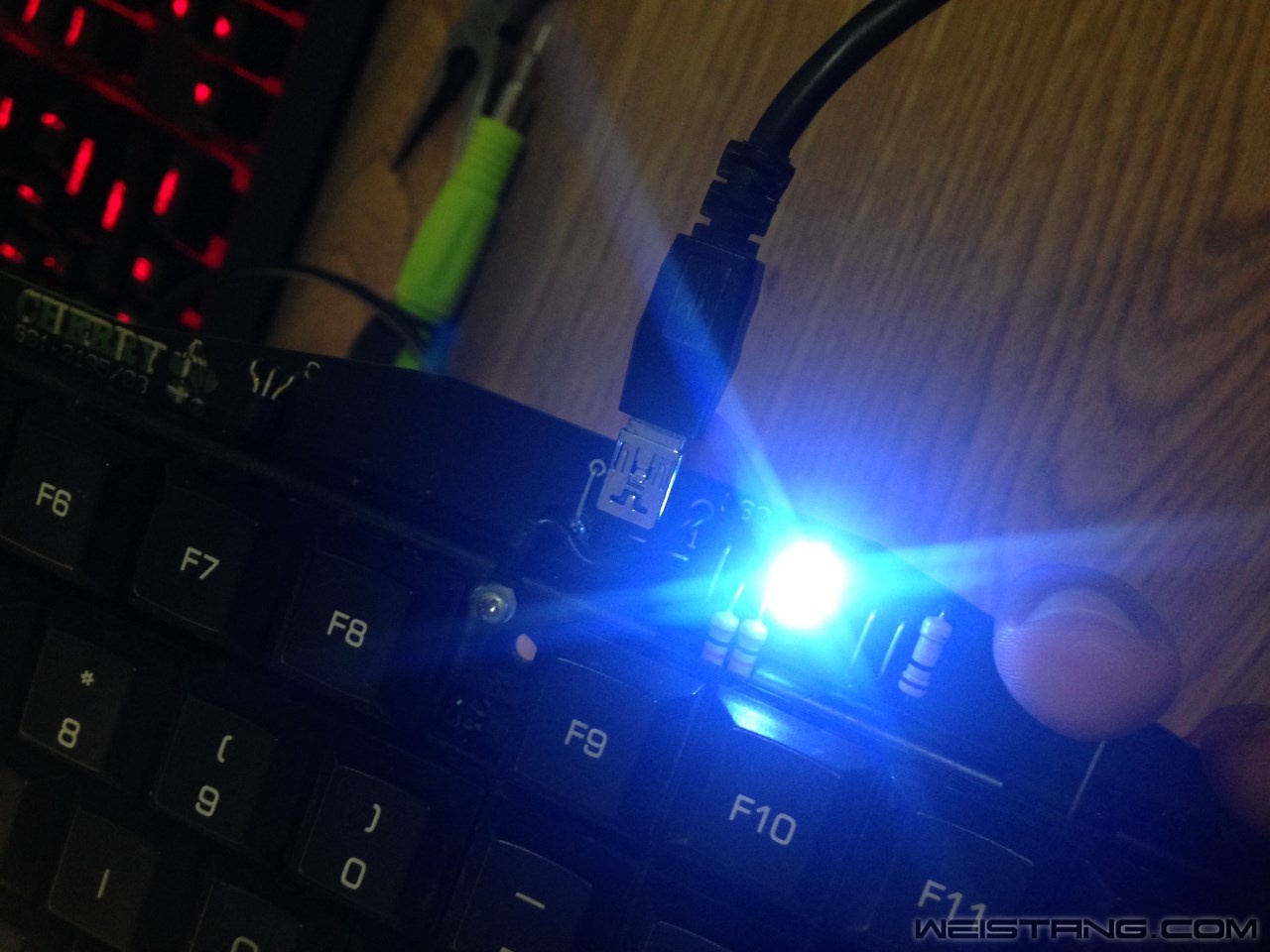

插电测试,键盘工作一切正常,所有按键工作状态正常,说明我们的插头更换很成功。、


为了防止插头再松动,我们用热熔胶固定板子底部的焊盘,然后再固定插头正面的左右两端。樱桃虽然采用了大孔径的MINI USB插头但是因为板子比较软,外加焊盘比较脆弱所以导致插头在PCB板子上的牢固性并不好。所以我们维修完的最后工作就是加固插头,防止上次键盘菊花脱肛的惨剧。
发表于 2016-10-3 22:35 | 显示全部楼层
看看学习下
发表于 2016-10-4 00:07 | 显示全部楼层
很强大。以后键盘坏了不用扔了。
发表于 2016-10-4 02:30 | 显示全部楼层
不错
发表于 2016-10-4 11:23 | 显示全部楼层
膜拜大神
发表于 2016-10-4 16:49 | 显示全部楼层
亮瞎
发表于 2016-10-4 17:39 | 显示全部楼层
很强大。厉害
发表于 2016-10-6 15:01 | 显示全部楼层
学习了。
发表于 2016-10-6 21:14 | 显示全部楼层
飞线哥好手法
发表于 2016-10-6 22:13 | 显示全部楼层
建议还是用环氧树脂在电路板正面将MINI-USB插头边脚固定。
热熔胶冬天就很容易脱落,强度不够。
发表于 2016-10-6 23:28 | 显示全部楼层
技术流
发表于 2016-10-8 10:36 | 显示全部楼层
我才知道 原来mx3.0是键线分离的
发表于 2016-11-15 13:57 来自手机 | 显示全部楼层
我的坏了怎么修啊大神求指教
发表于 2016-11-15 13:58 来自手机 | 显示全部楼层
356187184  有空加下QQ教教我啊

点评

你的插头断了???  详情 回复 发表于 2016-11-15 14:20
 楼主| 发表于 2016-11-15 14:20 | 显示全部楼层
334088256 发表于 2016-11-15 13:58
356187184  有空加下QQ教教我啊

你的插头断了???
发表于 2017-4-24 23:44 | 显示全部楼层
求教大佬,mini USB的铜皮掉了,怎么飞线

点评

什么键盘?发图上来看看。  详情 回复 发表于 2017-4-24 23:49
 楼主| 发表于 2017-4-24 23:49 | 显示全部楼层
骝骝之王 发表于 2017-4-24 23:44
求教大佬,mini USB的铜皮掉了,怎么飞线

什么键盘?发图上来看看。
发表于 2019-5-14 21:27 | 显示全部楼层
我也是这款键盘,我把这个USB母座拆下来了发现没有合适的换上,心疼,找不到这个母座,大佬方便给个母座的链接吗?

点评

https://item.taobao.com/item.htm?spm=a1z09.2.0.0.35952e8dCJSSXl&id=21218848245&_u=e2lj5ul3af7  详情 回复 发表于 2019-5-14 22:26
 楼主| 发表于 2019-5-14 22:26 | 显示全部楼层
蒙其丶D丶疯星 发表于 2019-5-14 21:27
我也是这款键盘,我把这个USB母座拆下来了发现没有合适的换上,心疼,找不到这个母座,大佬方便给个母座的 ...

https://item.taobao.com/item.htm ... &_u=e2lj5ul3af7
