[评测] 【外设堂-评测室】THRONMAX Carbon X1激光游戏鼠标试用

[复制链接]
发表于 2014-3-7 00:14 | 显示全部楼层 |阅读模式
包装

      THRONMAX(酋图)去年推出的Carbon X1这款鼠标关注度颇高,并且在去年很长一段时间内一直处于玩家试用测试的阶段,今年1月正式在官网销售,但国内的销售渠道目前还没有完全铺开。 这里外设堂也拿到了THRONMAX官方提供的Carbon X1这款鼠标的零售版。THRONMAX(酋图)这个品牌对我个人来说算是刚刚进入视野的,所以Carbon X1这款鼠标也是直接影响着我对这个品牌的看法。本文中我也将会把这款产品的全部细节展示给大家,闲话不说了,评测走起,我们一起来看下这款鼠标。

包装正面

      Carbon X1的包装设计风格让我最先联想到的就是iphone,纯白底色+中央醒目的产品正面特写。另外如果我不了这款鼠标的任何信息,单凭包装看的话我一定会以为这是一款无线鼠标。



包装背面

        包装背面很有特色,是Carbon X1鼠标所有元件的分解图,因为对于许多用户来说可能不会去拆解鼠标,但是依然对其结构非常好奇,THRONMAX也并没有对鼠标的结构所有隐瞒,而是完全地将结构图印在了包装背面。但是这个结构图有一个问题,那就是尾部设计的led背光灯的结构实际和分解图上的结构有些差别,这个后文拆解会有介绍。


特色设计

       包装正面底部有这款Carbon X1的特色设计介绍,包括采用OMRON D2F-F税点微动,100~8200dpi可调,自定义发光系统,配重调节功能。

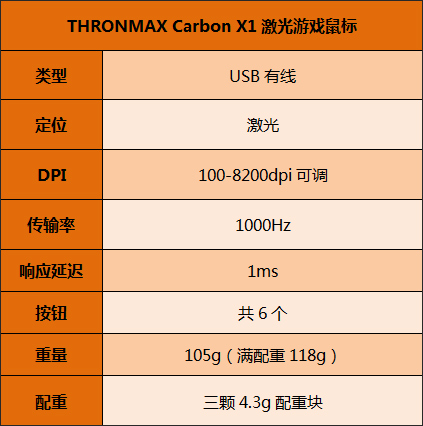

参数表

        THRONMAX Carbon X1是一款采用安华高A9800引擎的USB有线激光鼠标,鼠标采用人体工程学右手设计,dpi调节范围也是A9800硬件实际支持的范围,并没有进行插值。鼠标采用了可调节配重设计,拥有三颗4.3g的配重块,满配重的重量可以达到118g,最大加速度是30G,三围尺寸是120mm*85mm*42mm,显然是一款针对中大号手型设计的鼠标。X1的官方建议零售价是249元,属于目前中高端游戏鼠标的价位段。



整体

       打开外包装可以看到Carbon X1鼠标主体以及三颗配重螺母和手拧,鼠标固定是大面积的海绵泡沫,保护措施非常到位。


拆包

附件

        附件包括Carbon X1鼠标主体、配重块、质保卡、便携袋、说明书和驱动光盘,还有一张THRONMAX赠言卡。

THRONMAX给玩家的赠言

      不是英文,并且是手写体,我是看不明白,不过从附件整体细节来看应该可以给好评,能看出厂商对产品的用心。

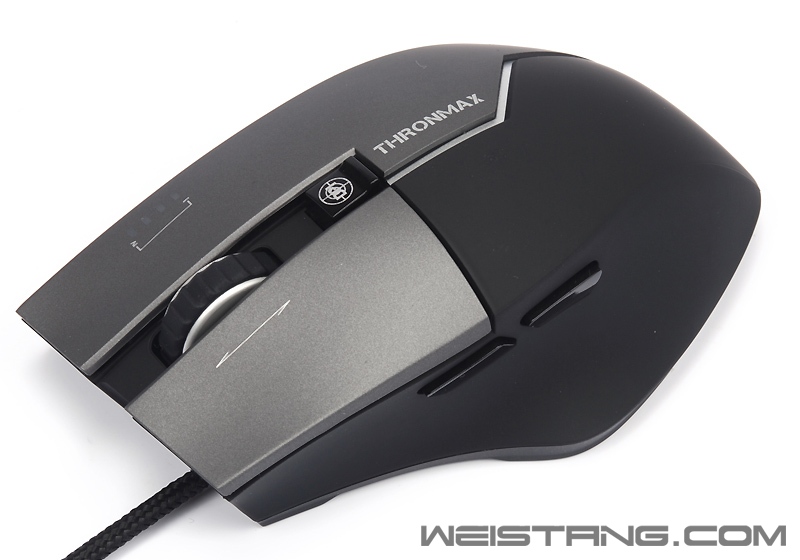

Carbon X1

Carbon X1

       Carbon X1的外形设计让我首先想起了罗技代工的那款外星人TactX,基本可以认为外形有抄袭的嫌疑,但整体外壳做工给我的感觉是要明显比外星人TactX更精致一些。其实单纯说人体工程学设计,Carbon X1还有些ie3的风格。

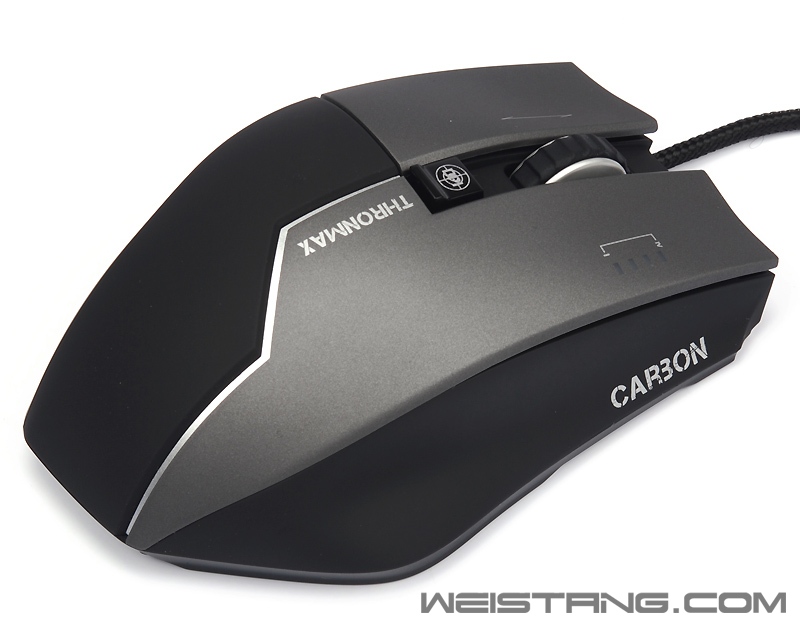

Carbon X1

       鼠标整体尺寸前文介绍了是120mm*85mm*42mm,外壳包括侧面采用了全类肤漆,配色方面也是很讨喜的黑灰组合。

Carbon X1

       Carbon X1左键是分体式按键,鼠标背部上醒目的一道凹槽设计让鼠标整体看上去更加精致。类肤漆质感非常细腻,手感方面和G9X的类肤壳基本一致。


背面

       底部的脚贴共有6小块,尺寸都是相同的,同时光头是采用中置设计,三个凹槽是安装对应配重块的。还有一个地方就是滚轮位是采用上下通透式设计,好处是可以一定程度避免滚轮表面的灰尘和脏污进入到鼠标内部。鼠标尾部还设计有漏光网孔,这是为了灯光特效设计的,后文详说。因为是右手位设计,鼠标线也被设计在了前部偏左的位置以方便理线。

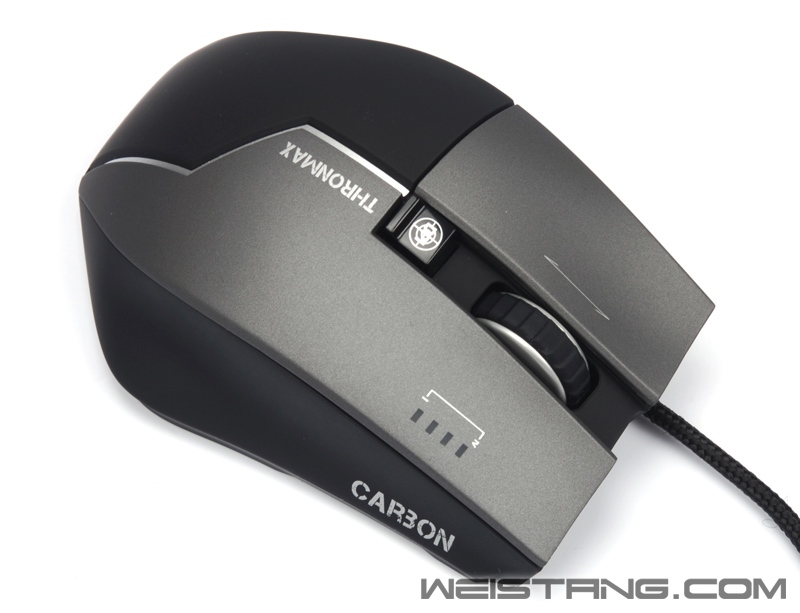

特写

       Carbon X1顶部设计也比较常规的,滚轮后部是dpi切换按键,比较特色的是设计在右键上的四档dpi指示灯,对于一款右手鼠标来说这样的设计在使用的时候不抬起鼠标很难看到指示灯显示的等级。



顶部

侧面


       左侧面的两个侧键是镜面处理,位置也非常合理,拇指稍微往上抬一下即可摸到按键。手感方面很类似io的感觉,但是这里另有说法,且看后文拆解。

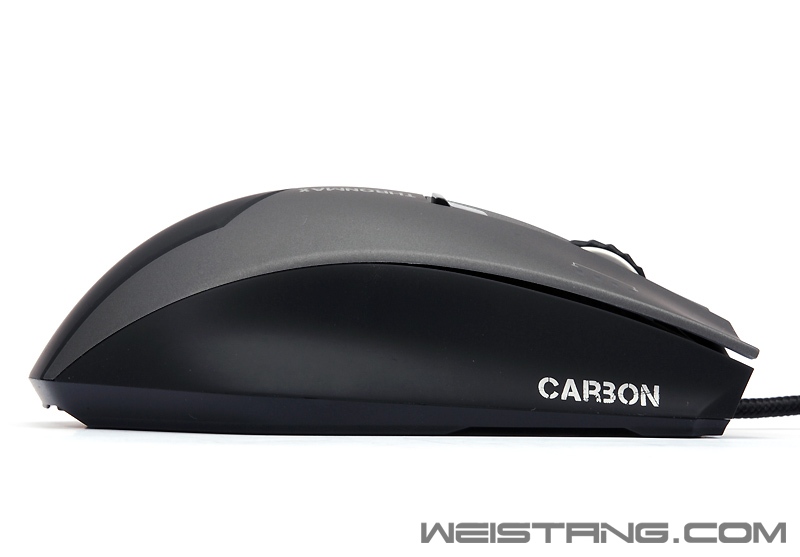

侧面


      右侧面刚好可以支持撑住无名指和小指。

尾部

         从后面可以看出鼠标左右的高度差和对应拇指以及无名指的位置设计。

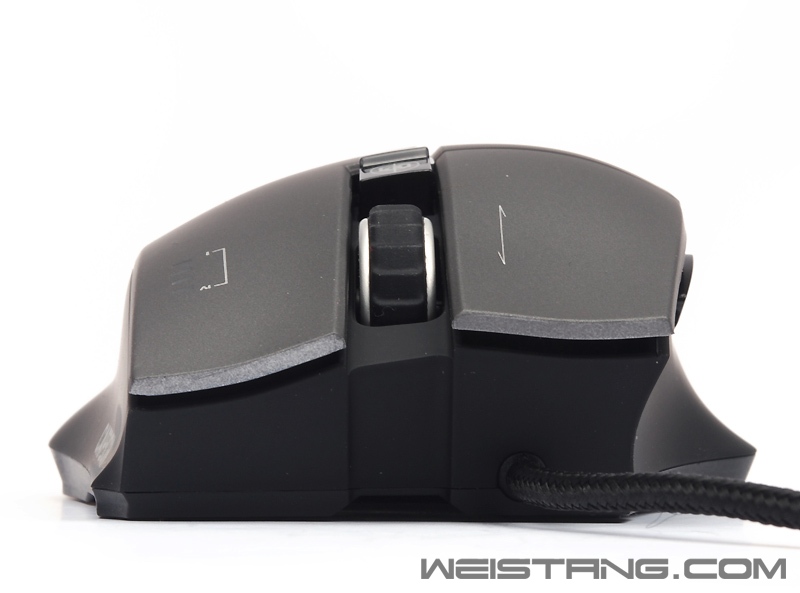

前部

    如果宽度变窄一些从前面看是不是很像G9X,哈哈。

整体



细节


右键dpi指示特写

       不知道右键的dpi指示灯位置会不会因为长时间按键而磨掉,如果能磨掉那就喜感了,当然我认为这样做主要是为了整体风格搭配和成本。

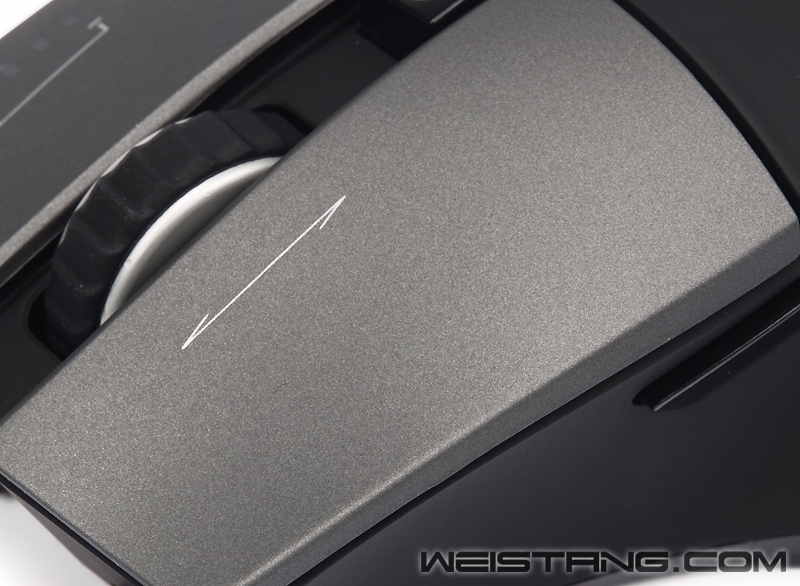

背部凹槽特写

左键特写

       左键特写也可以看出类肤漆面非常均匀。


dpi切换键


      dpi切换按键有个问题,如果按住这个按钮的前部可能让按钮塌陷下去,需要扣回来才能归位,不过如果从垂直角度或者靠后的位置来按动这个按键则一切正常,这种情况应该是和按钮触发结构设计有关。

镀金usb插头特写

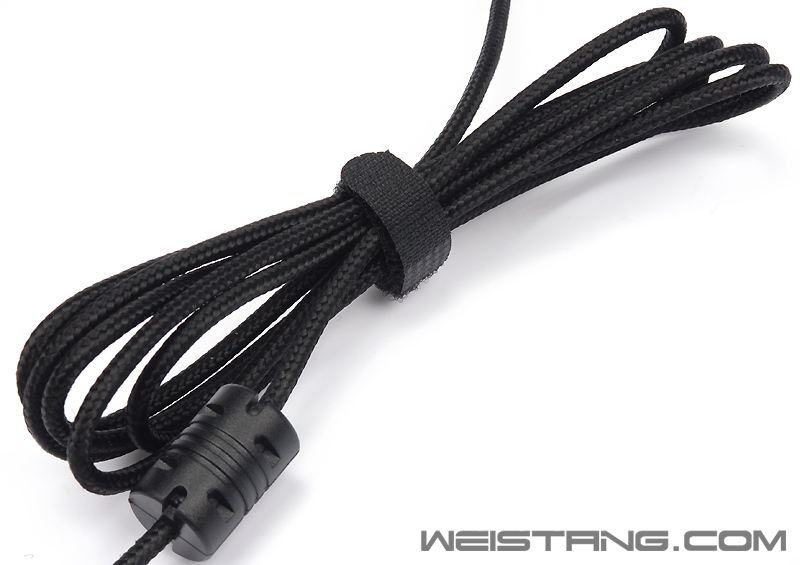

带磁环的1.8米尼龙线

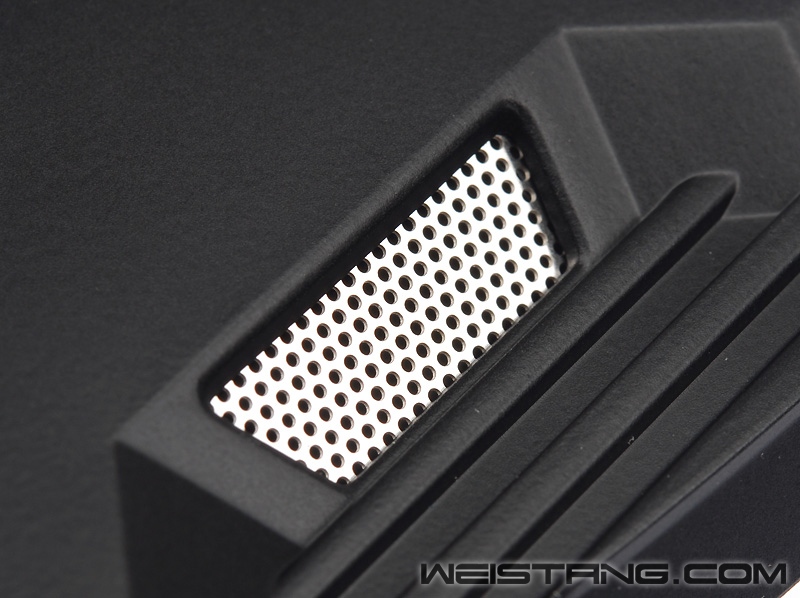

底部漏光金属网

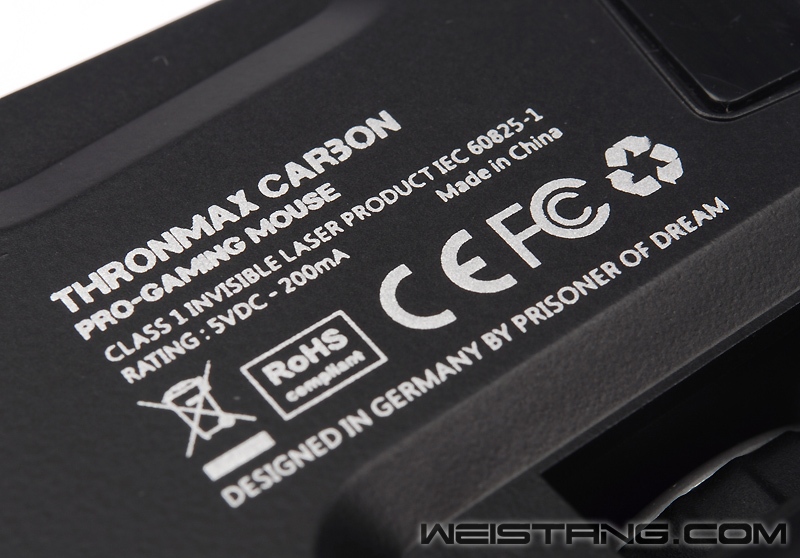

底部铭牌


配重


      Carbon X1配重是采用螺丝的安装形式,配重的三个螺丝孔在鼠标尾部。

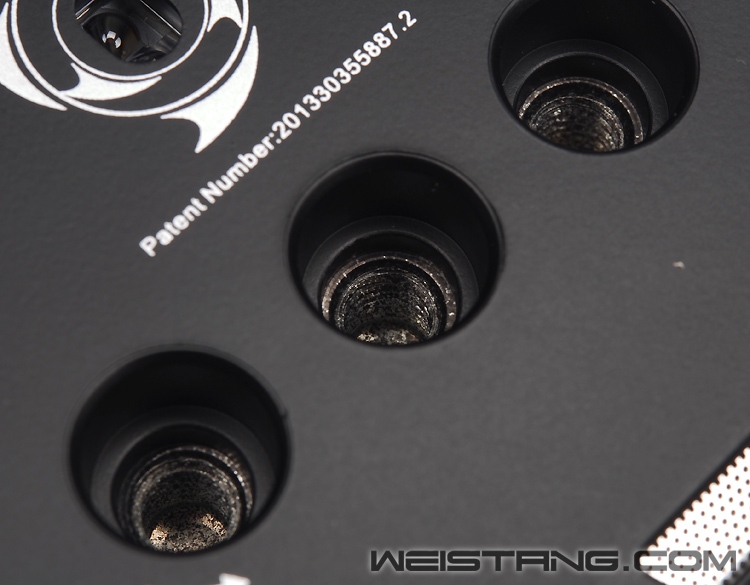

配重螺丝孔

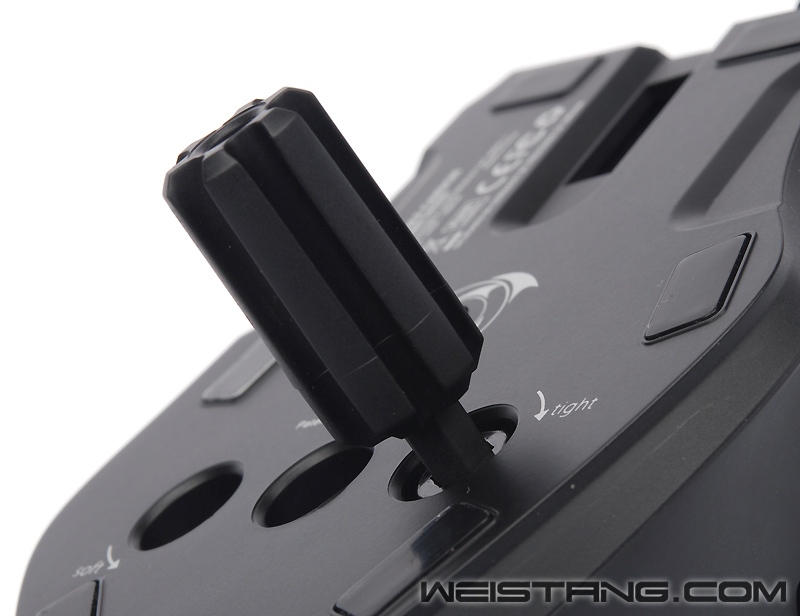

手拧

三个配重块安装好


配重螺丝特写



对比


      Carbon X1和外星人的TractX设计风格差不多,那么和G9X也一定有血缘了,这里我对比一下换了类肤大壳的G9X。

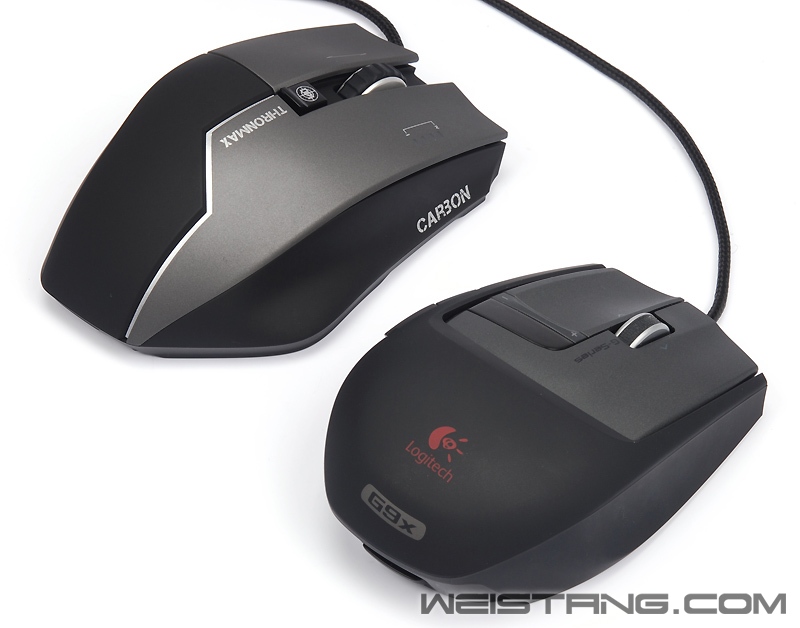

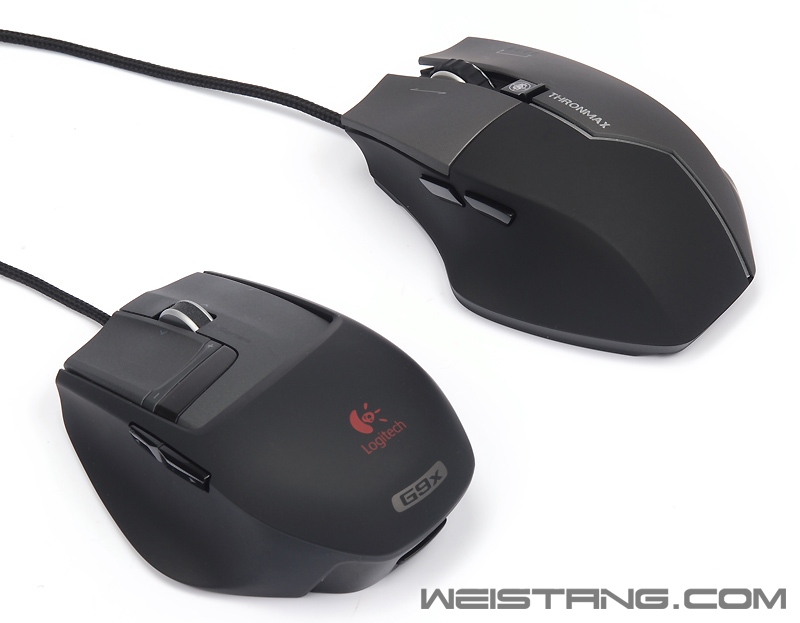

G9X(大壳)、Carbon X1


Carbon X1、G9X(大壳)


     Carbon X1顶部显得略窄一些,而G9X的表面则比较宽,同时长度方面也是Carbon X1略长一些,很明显Carbon X1是一款适合趴鼠流的掌控方式。


侧面对比

      Carbon X1左侧按键略高,按键部分的设计风格和ie3也有几分相似。
尾部对比



手感

       Carbon X1尺寸上应该可以说是一款大号鼠标,所以对我这种中号手型的选手握起来有些吃力,不单纯是尺寸的因素,还有一方面的原因就是上窄下宽的过渡设计不太适合抓鼠流。

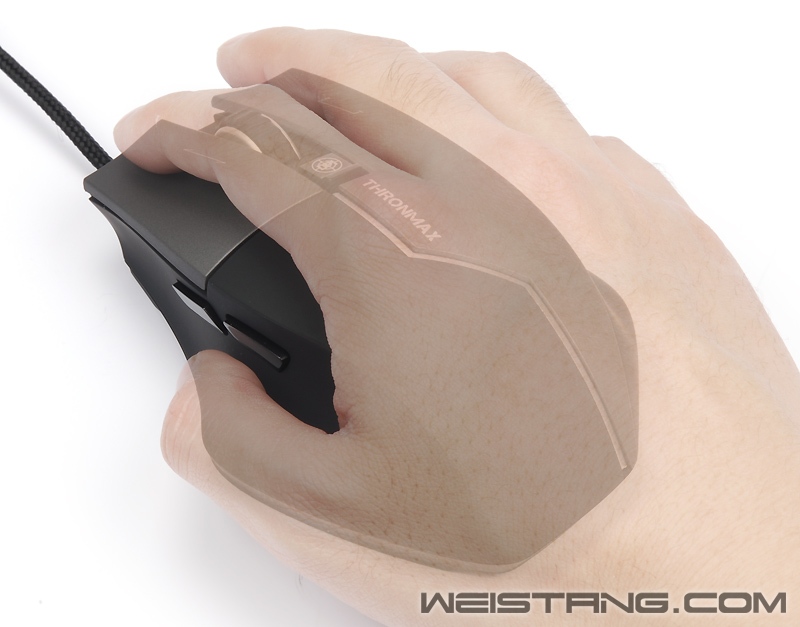

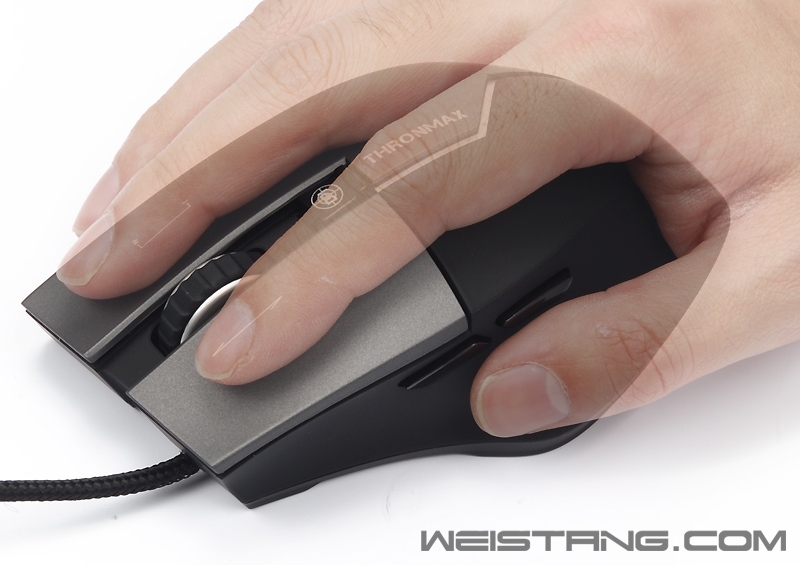

握姿

握姿

      其实尺寸方面来看,Carbon X1并不算很大。


Carbon X1

     Carbon X1默认是没有直线修正的,不过驱动中是可以调节XY轴灵敏度的。

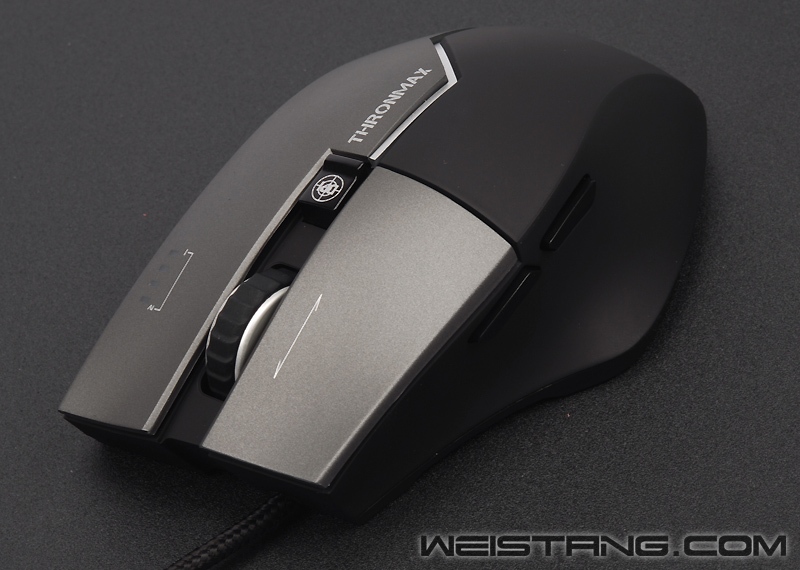

Carbon X1


        测试中鼠标垫分别使用了包括细面布垫、粗面操控垫和同样来自THRONMAX的塑脂硬垫,6个小脚贴对鼠标垫的纹络的反馈感很强。定位方面依然秉承了A9800激光引擎一贯的准确性,在驱动中还可以调节光头响应高度,这也是许多玩家非常看重的一点。

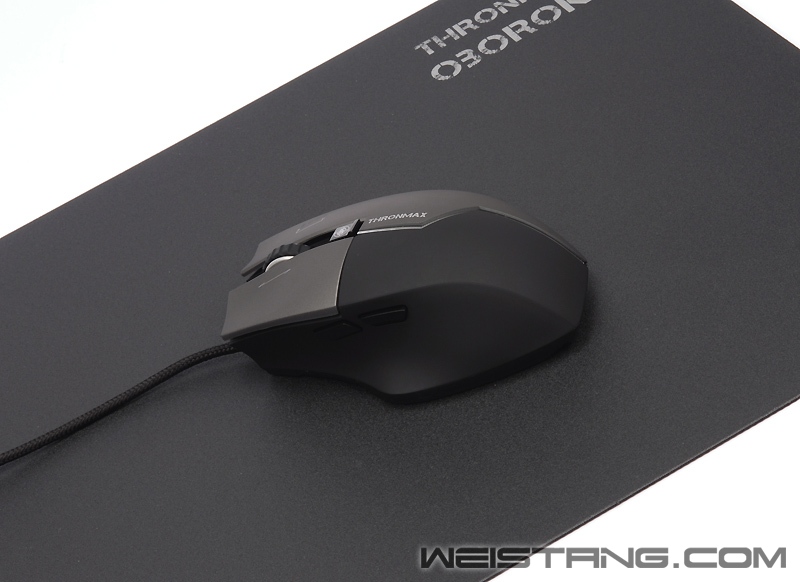

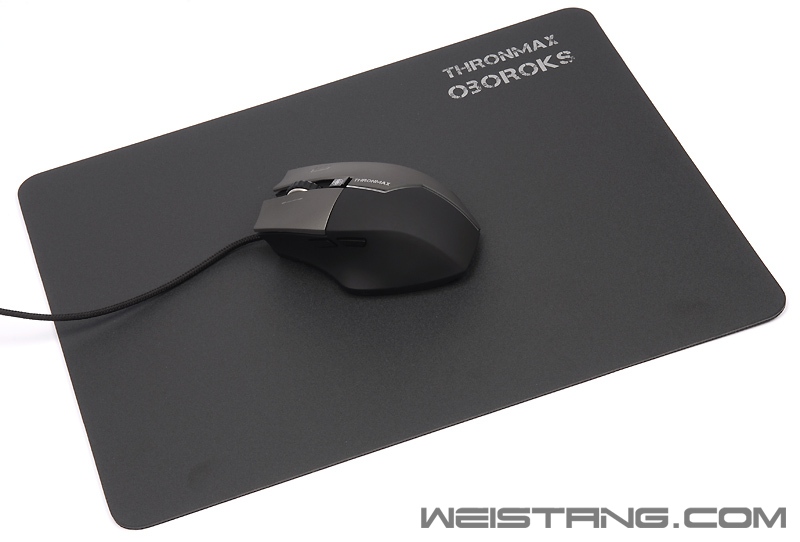

Carbon X1+OBOROKS 345

       左右键手感基本上很大程度还原了日产灰点D2F-F的闷骚风格,微动触发键程要明显比采用欧姆龙白点微动要长出不少,感觉类似ie3配上日产灰点的感觉类似。滚轮阻尼略大而且比较肉,同时中键略硬而且回弹不理想。



拆解

           底部后四个垫脚下是固定上下壳的四颗螺丝,螺丝并不是普通的十字型螺丝。

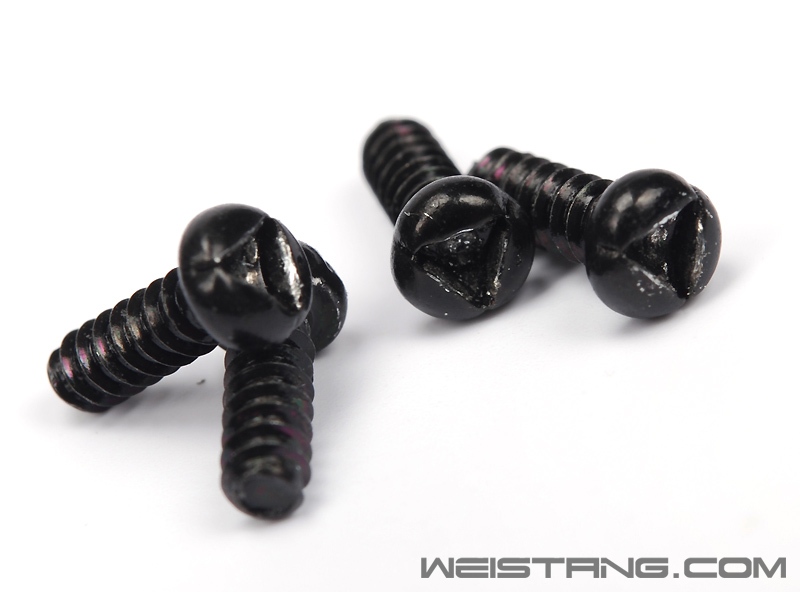

内三角的底壳螺丝


分开上下壳

      拧下四颗螺丝后将底壳向后滑即可分开上下壳。


上壳内部特写


       上壳内部可以看到滚轮后dpi切换键的内部触发结构,这种设计会导致从前方向按下后触动杆不能很好地垂直下压到微动触点上。

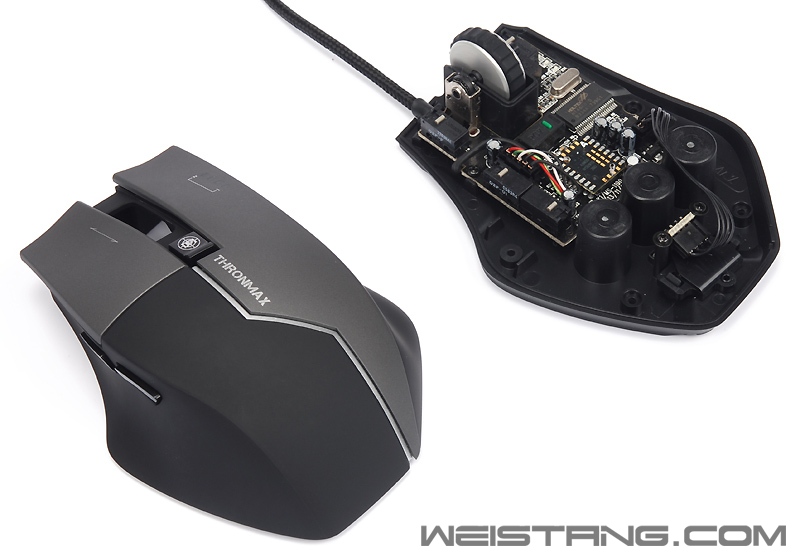

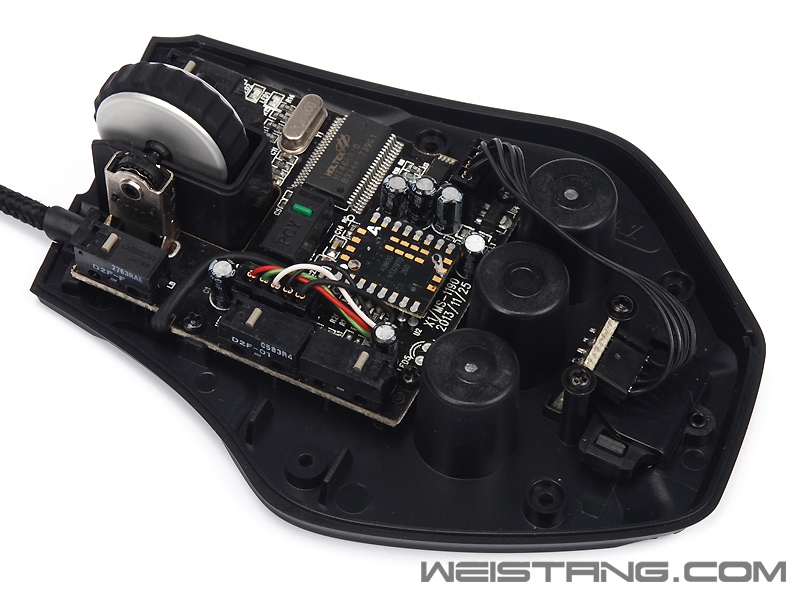

内部

      拆开外壳之后发现内部结构非常简洁,而且整体做工说实话还是非常不错的,确实属于那种第一眼能打动玩家的风格。

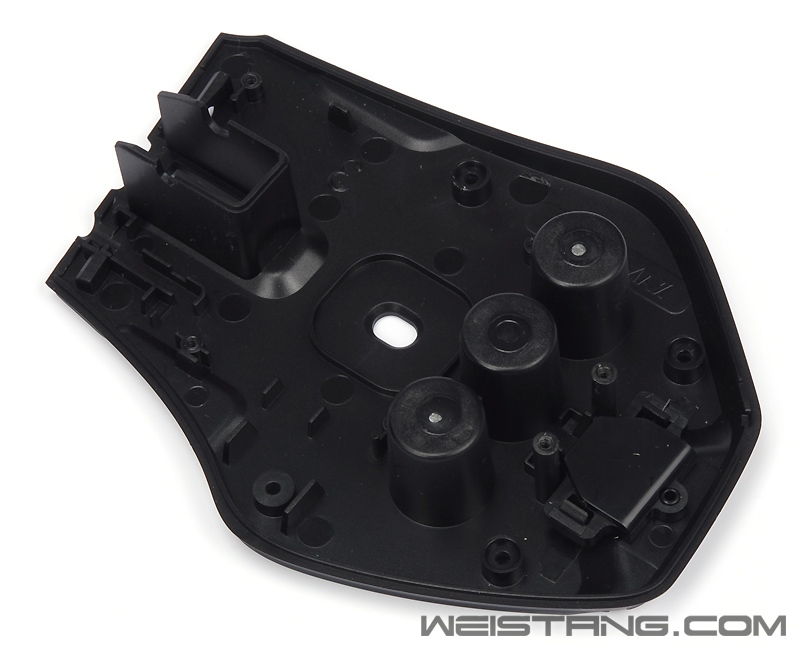

底壳特写

       滚轮是采用上下通透式的设计。

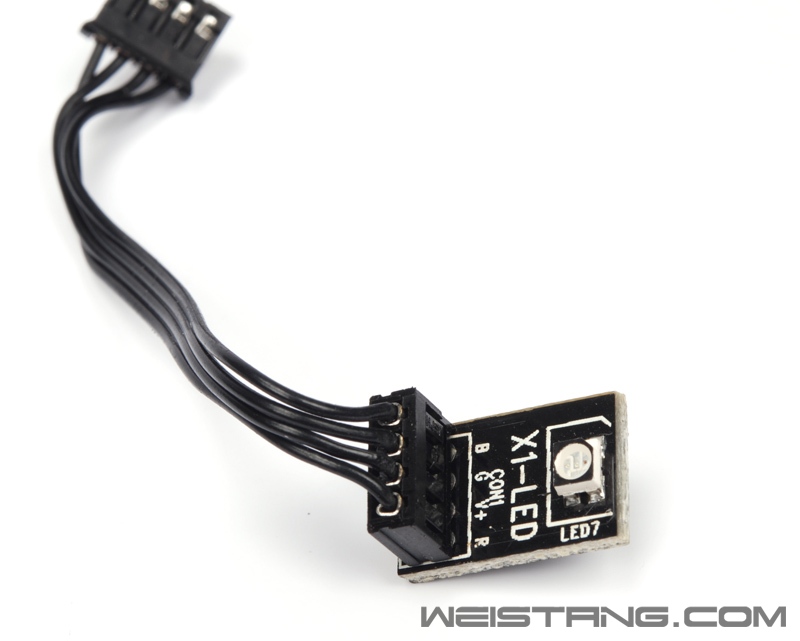

背光灯部分pcb


铝合金滚轮骨架


铝合金滚轮骨架

        滚轮骨架是铝合金的,滚轮外圈的橡胶纹络和MMO7很像。

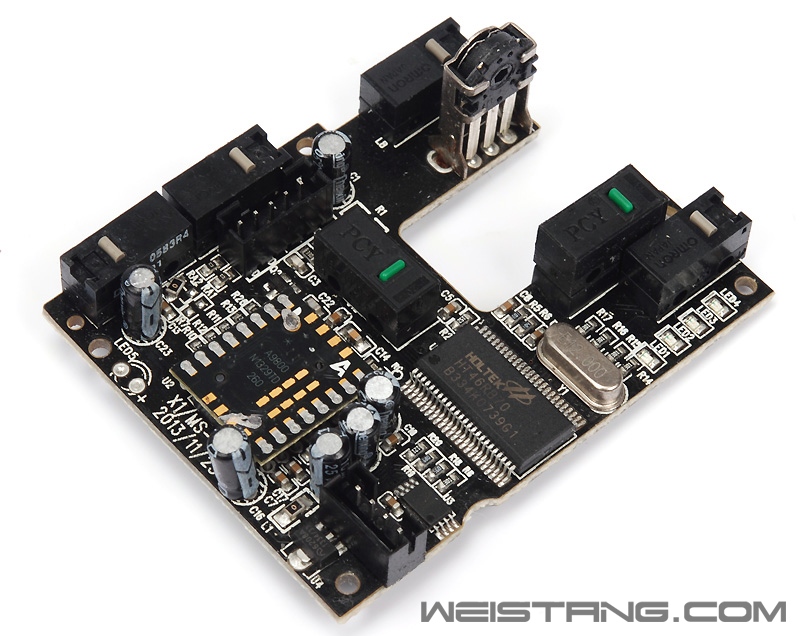

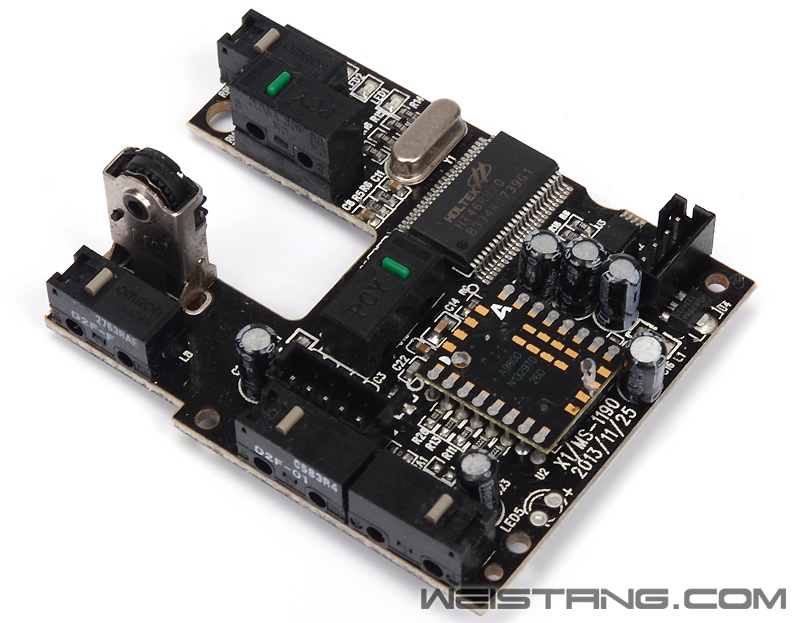

PCB

        Carbon X1的PCB做工算是比较不错的了,绝对不是山寨或者某些旗舰鼠标能比的,所有排线均为插接,元件基本也是全贴片设计,左右键微动是欧姆龙灰点D2F-F,最令我惊讶的一点是侧键的微动采用的竟然是欧姆龙灰点D2F-01,如果作为左右键微动的话,1.47N的D2F-01我个人是非常喜欢的,在Carbon X1上这两颗D2F-01是作为侧键微动,而侧键手感因为传动结构设计的原因并不需要很大的力道。


PCB



PCB

        单张PCB非常的简洁,拆装也非常的方便,固定PCB的有四颗十字螺丝,拧下后即可拿下PCB,这样来看如果你是一个喜欢动手的玩家的话是非常受用的。

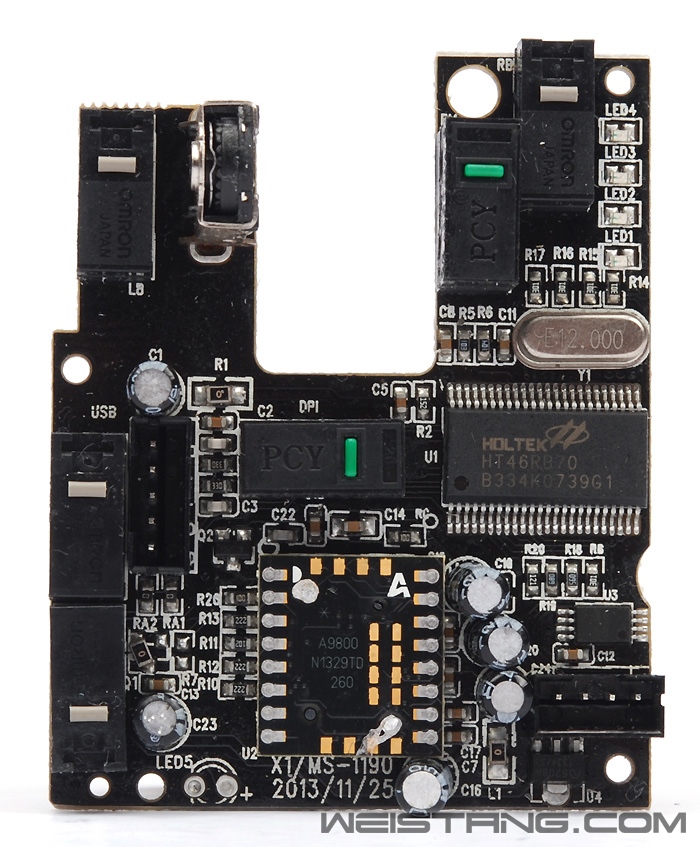

PCB 正面

      PCB上日期是2013/11/25,这应该算是debug后的PCB方案了。

PCB 背面

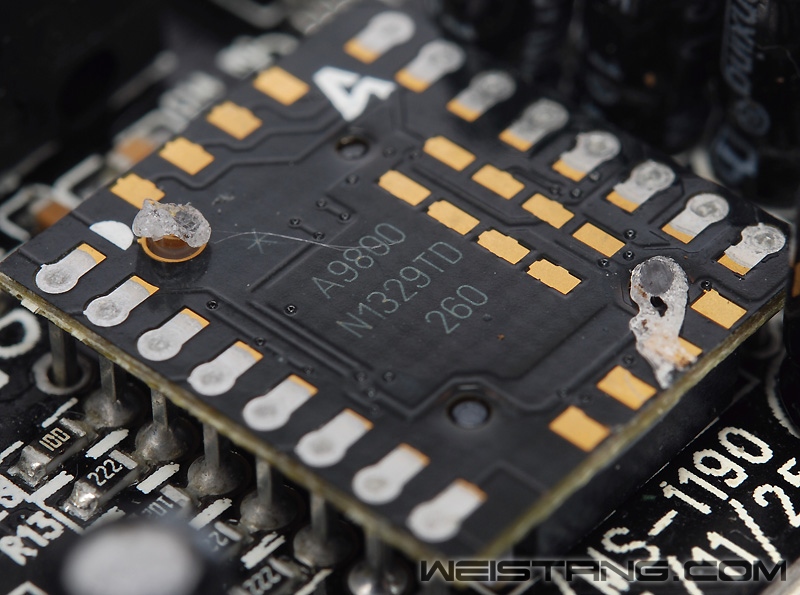

安华高A9800激光引擎

      一颗高端的芯——A9800,这也是Carbon X1最大的一个卖点。

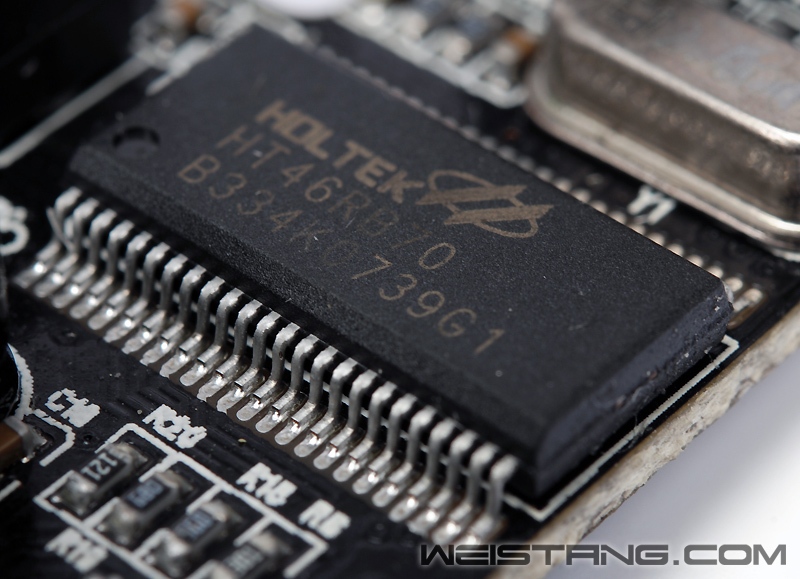

主控——HT46RB70 8位单片机

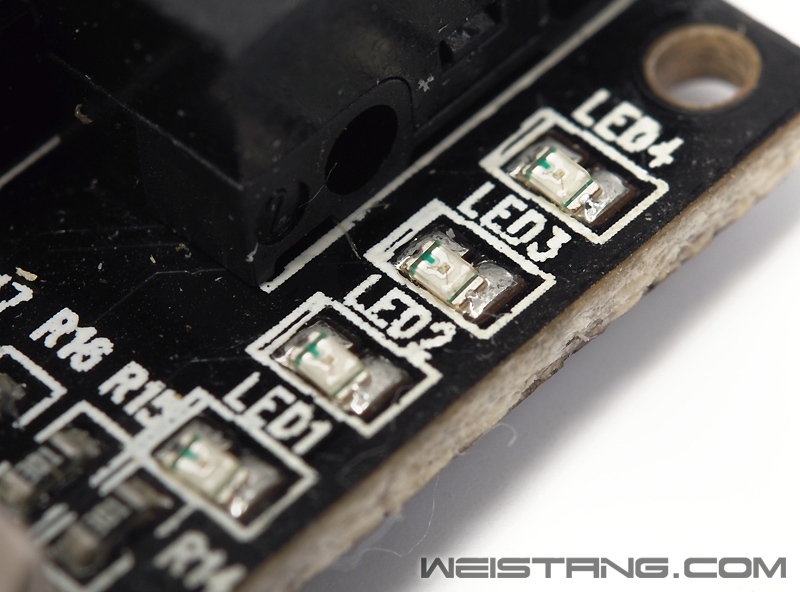

右键dpi指示灯



左:G9X PCB  右:Carbon X1 PCB


      最后来一张海景洋房的内脏对比。

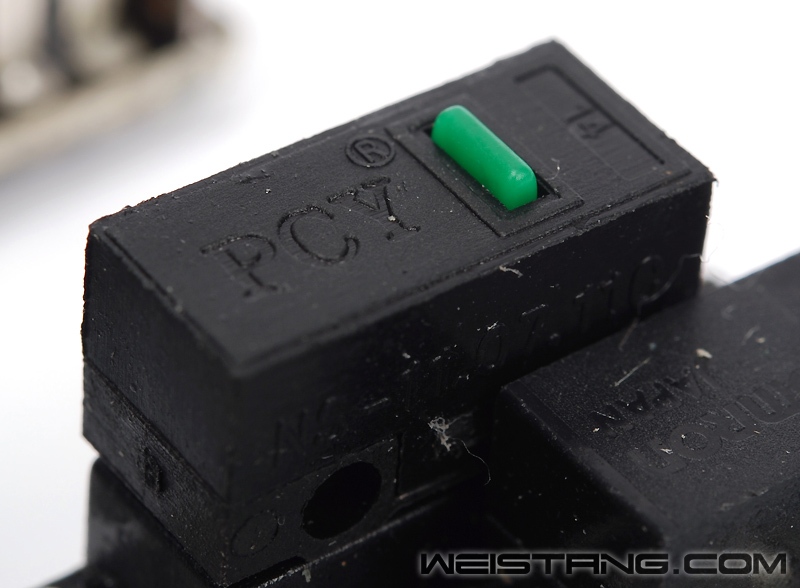

微动

      采用欧姆龙灰点微动的鼠标很稀少,标称1000W次寿命,主要许多朋友喜欢白点喜欢白点的回弹和清脆的确认感,相比之下日产灰点闷骚的确认风格和较长的触发键程同样有着许多追随者,当然我也是其中的一员。一些使用白点微动的鼠标并不能很好地兼容灰点微动,主要是灰点触点较高,需要打磨。

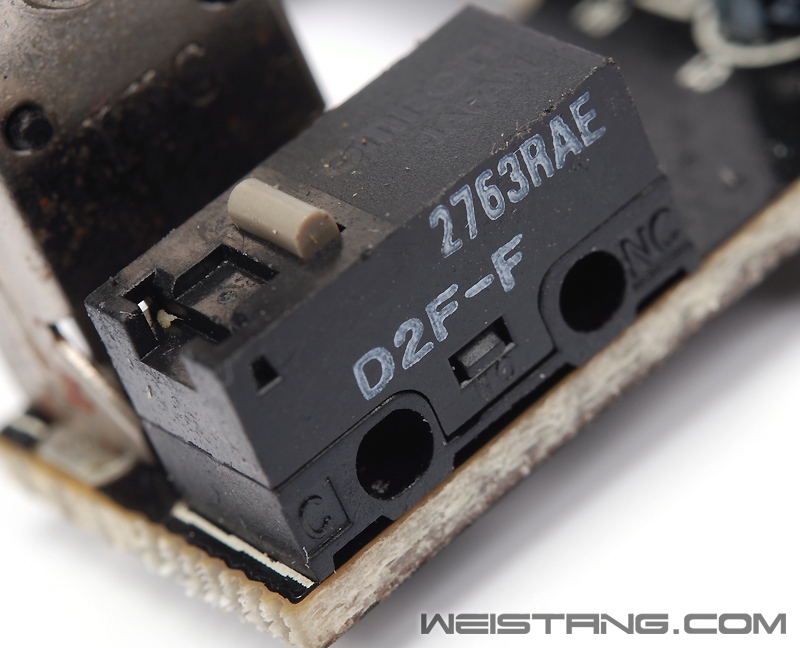

左右键微动D2F-F

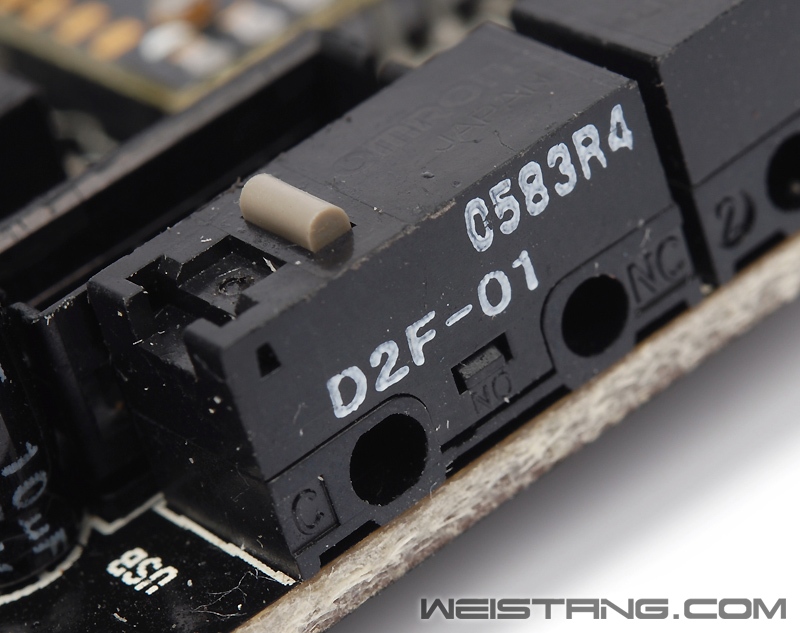

侧键微动D2F-01

     侧键D2F-01我认为可以当成备胎了,如果玩腻了D2F-F的话可以直接把侧键两颗D2F-01换上来,体验一下终极闷骚的手感!因为本身Carbon X1左右键模具是针对日产灰点的高度而设计的,所以灰点微动可以说是随便换而不会出现按键兼容问题。


引脚打磨过


13mm的TTC编码器


      尽管我个人并不赞同使用这种13mm高度的编码器,因为高度较高的编码器使用时间长了容易变歪最后导致滚轮出故障。但是Carbon X1对于编码器固定的细节做的还可以,两个大钳脚都被用足量的焊锡焊在PCB上了,另外通透式的滚轮架也是几乎完全固定住了滚轮,使其更加稳定。


中键微动

      中键微动回弹略差,当然中键略硬+回弹差的情况并不是单纯通过更换中键微动能完全改善的。


dpi切换微动



界面


        Carbon X1的管理界面还是非常简洁清晰的,中文界面友好,操作方面。


自定义界面



按键编程



性能调节


       四个dpi等级都可以分别对XY轴的灵敏度进行单独调节,报告率拥有125Hz、250Hz、500Hz和1000Hz的四档选项。另外最重要的一点是,界面中提供了鼠标光头响应高度(抬起高度)的调节,一般默认16,最高20,当调节到6~7的时候差不多到最低的极限了,默认16的时候差不多有2mm以内的响应高度。

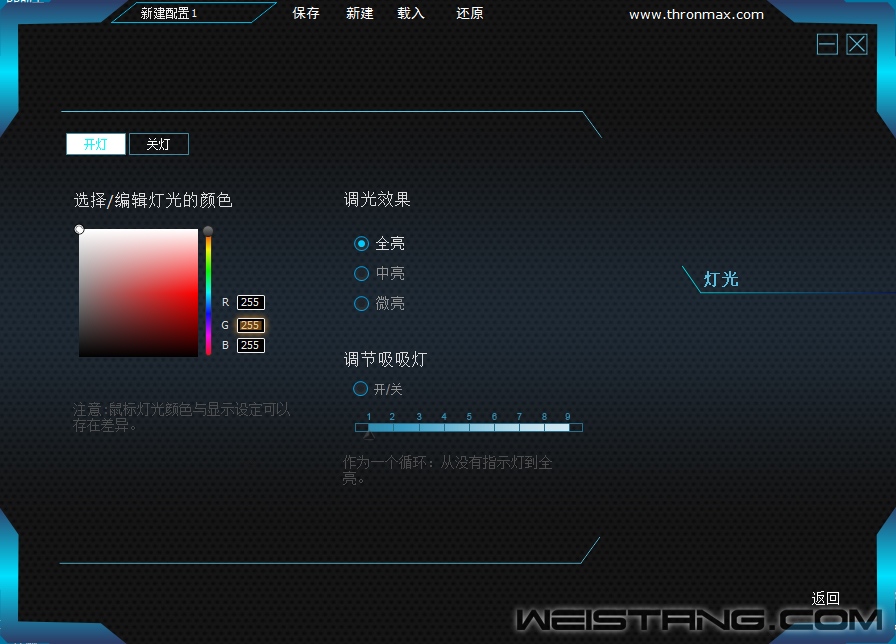

灯光颜色调节


       这个灯光系统我要吐槽一下了,不知道是不是所有人都认为这种设计很炫,但我认为这个灯光不能和dpi或者参数调节关联而单纯作为装饰调节并不是很理想,而且通过漏光孔打出来的类似光栅的效果在纯红、纯绿、纯蓝的灯光下表现还可以,如果是混色的话,本来外壳颜色很低调的Carbon X1投出了三种光会感觉不伦不类的。

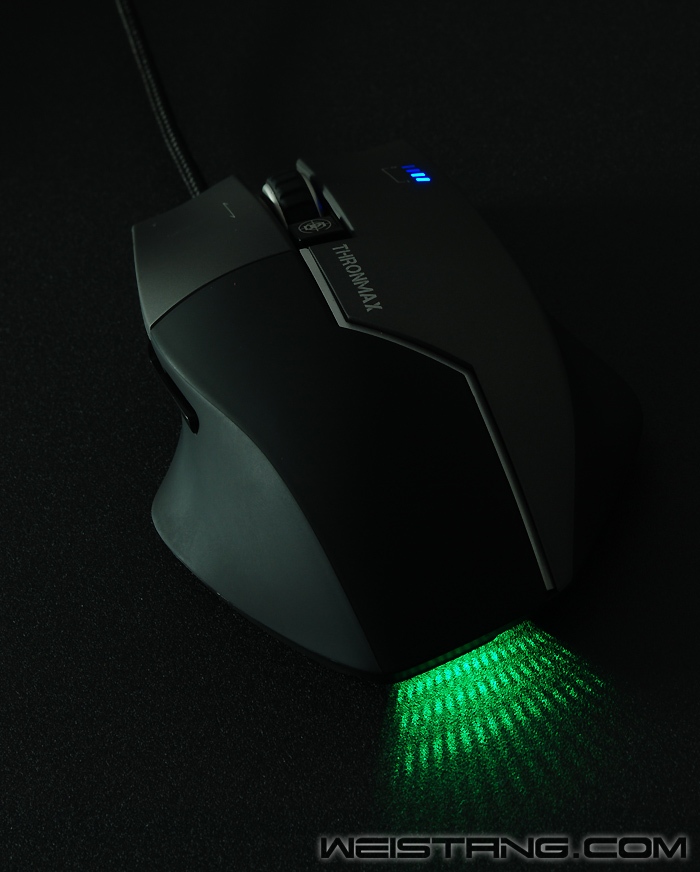

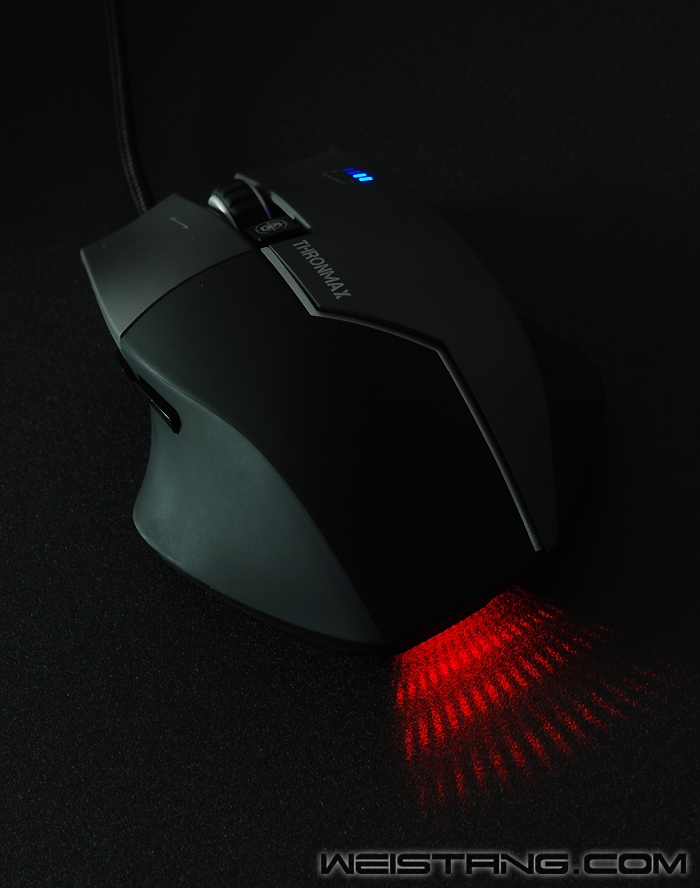

灯光效果



灯光效果



灯光效果





总结


      THRONMAX是一个新品牌,在Carbon X1的身上我看到的更多是诚意,在249元的建议零售价下提供了A9800激光引擎的强劲性能,同时在包括包装、外壳、配重系统、PCB、usb线等细节设计方面做的也都非常不错,模具精度已经可以和Razer或者steelseries在几乎同一级别了,Carbon X1的另外一个亮点就是微动,除了左右键采用的是D2F-F微动外,侧键居然出乎意料地采用了D2F-01 1.47N的微动,尽管每颗微动估计批量采购价并不贵,但是比起如今千八百元的旗舰鼠标侧键依然采用杂牌微动的情况,Carbon X1在这一点上诚意满满。当然这款鼠标并不是没有缺点,首先滚轮有些肉和中键回弹不足,另外dpi循环键容易按下后卡住。希望这些在今后的产品能有所改进,任何领域,想把产品做完美的代价都是很大的。


THRONMAX Carbon X1



优点:

          1、安华高A9800顶级激光引擎

          2、左右键日产灰点D2F-F、侧键日产灰点D2F-01

          3、外壳手感细腻

          4、配重系统

          5、价格优势明显


不足:

           1、滚轮手感略肉同时中键回弹差

           2、dpi切换键有时候容易卡住



评分

2
