[机箱] 【外设堂—评测室】迎广INWIN805 Infinity 机箱评测(+4节操)

  [复制链接]
回帖奖励 80 节操 回复本帖可获得 4 节操奖励! 每人限 1 次
发表于 2017-3-13 19:12 | 显示全部楼层 |阅读模式
本帖最后由 W.L.Troy 于 2017-3-13 19:52 编辑

开篇

拥有华硕AURA SYNC功能的主板面世以后,几乎所有的硬件厂商都围绕这个灯光联动系统给自己的产品做文章,包括:显卡,内存,机箱等各种DIY设备产品,计算机主机如果是办公使用那么一定是黑色而低调的外观,这样更符合沉稳的工作环境,而走高端路线的DIY电竞主机则更多的通过绚丽的灯光效果来彰显玩家的个性,越是拥有华丽的灯光越是受到游戏玩家的追捧,迎广通过INWIN805 Infinity来告诉大家什么才是把灯光的视觉效果做到极致。


机箱整体特写


机箱整体特写

机箱整体特写

机箱侧面的玻璃上有注意标志,拆卸前一定妥善操作,侧面玻璃的反光效果极好,正对着拍照最尴尬的就是会把自己拍进去。


机箱整体特写

机箱整体特写

机箱整体特写

机箱整体特写

INWIN805 Infinity 这款机箱从尺寸上看是一款中塔式机箱,能满足各种游戏级别板卡的配置需求,机箱两侧及正面为玻璃材质,所以放置机箱和拆卸侧门的时候要格外的小心,因为机箱侧门玻璃边缘没有做任何的保护处理,所以尽量不要磕碰到玻璃的边角,玻璃颜色虽然做的暗化的处理,但是视觉通透性还是让人满意,暗化的玻璃能让机箱内的RGB灯光看着不那么刺眼。机箱自带一个后端的12CM散热风扇,在装机过程中会用海盗船的HD120RGB风扇进行替换,电源采用了下至安装设计,但是电源的风道确没有独立循环设计,在后面的文章中会详细说明这一特点。


机箱参数


机箱内部及细节



机箱顶部及开关面板

开关板面及I/O接口特写

这款机箱的开关面板和顶部都是铝合金材质,表面做了金属拉丝处理,看上去更加的有质感,整体气质有了明显提升。开关面板配有2个USB2.0接口,音频输入输出接口,1个USB3.0接口和1个USB3.1 Type-C接口。


玻璃侧门的操作示意图

玻璃上的华硕ROG认证标志

固定侧门的螺丝

螺丝孔特写

特写

迎广在玻璃侧门上做了详细的操作说明,防止使用者拆卸时出现问题,玻璃侧门的固定孔位都有橡胶软垫做保护,固定螺丝内侧也有软保护设计,厂家在整体细节上把握的很到位。


机箱背面特写

机箱背面特写

机箱背面特写

机箱背面12CM风扇出风口做了外凸出的设计方式,出风孔为迎广惯用的蜂窝状,背面的的8个挡板均有螺丝固定,拆卸简单。底部则是电源的放置位,在这里安装电源需要将电源的入风口向上安装,因为机箱底部没有给电源设计进气风道。

机箱底部特写

宽大的防滑脚贴

机箱底部的防尘罩

底部特写

迎广的机箱都喜欢用这种脚架加防滑脚贴的设计思路,机箱底部有一个磁性防尘罩,防尘罩的四个角上有4个圆形的磁铁,这里要给这个易拆卸设计点个赞,从底部就能看出机箱内侧在其底部可以加装两个12CM的风扇,在这里装风扇就要将内部的硬盘架改为上置安装或者彻底拆掉,本次的装机方案中没有设计这里的风扇安装。

整体内部特写

机箱侧面的Logo

机箱侧面的Logo在通电时会亮起白色的灯光,遗憾的是这款箱子没有把Logo灯光也设计成AURA SYNC的RGB联动效果。


内部线缆特写

机箱原配风扇

隔离挡板

在主板与电源之间设计了一个隔离挡板,挡板做了开孔处理,目的就是让电源上置的进气口有更多喘息的空间,这款机箱如果作为风冷机箱来使用的话一定有人在意这点设计,如果作为水冷机箱来使用的话这种电源风道不独立的问题也就不是问题了。

背面的硬盘支架槽

背面的硬盘支架槽

硬盘架特写

整个机箱可以安装4个2.5英寸硬盘和2个3.5英寸硬盘,这个硬盘架可以进行拆卸,可拆卸的硬盘架为机箱的水冷设计增加了空间,在本次装机中会安装一块希捷的2T 3.5英寸机械硬盘,如果在这里安装硬盘在机箱背面的走线就要考虑到更多,线路想走的完美遇到的问题也会更多。


机箱前端的风扇支架

机箱前端的风扇支架就是一个可拆卸挡板,在这里可以安装2个12CM的散热风扇,为了美观风扇最好装在挡板的内侧,前端的进风口自然就会变的狭窄,如果将风扇装在支架外侧,风道是保证了但是机箱内部视觉上总感觉不舒服,在这次装机中为了美观将风扇装在了支架的内侧。


机箱背面特写

硬盘支架特写

硬盘支架特写

拆卸后的架子

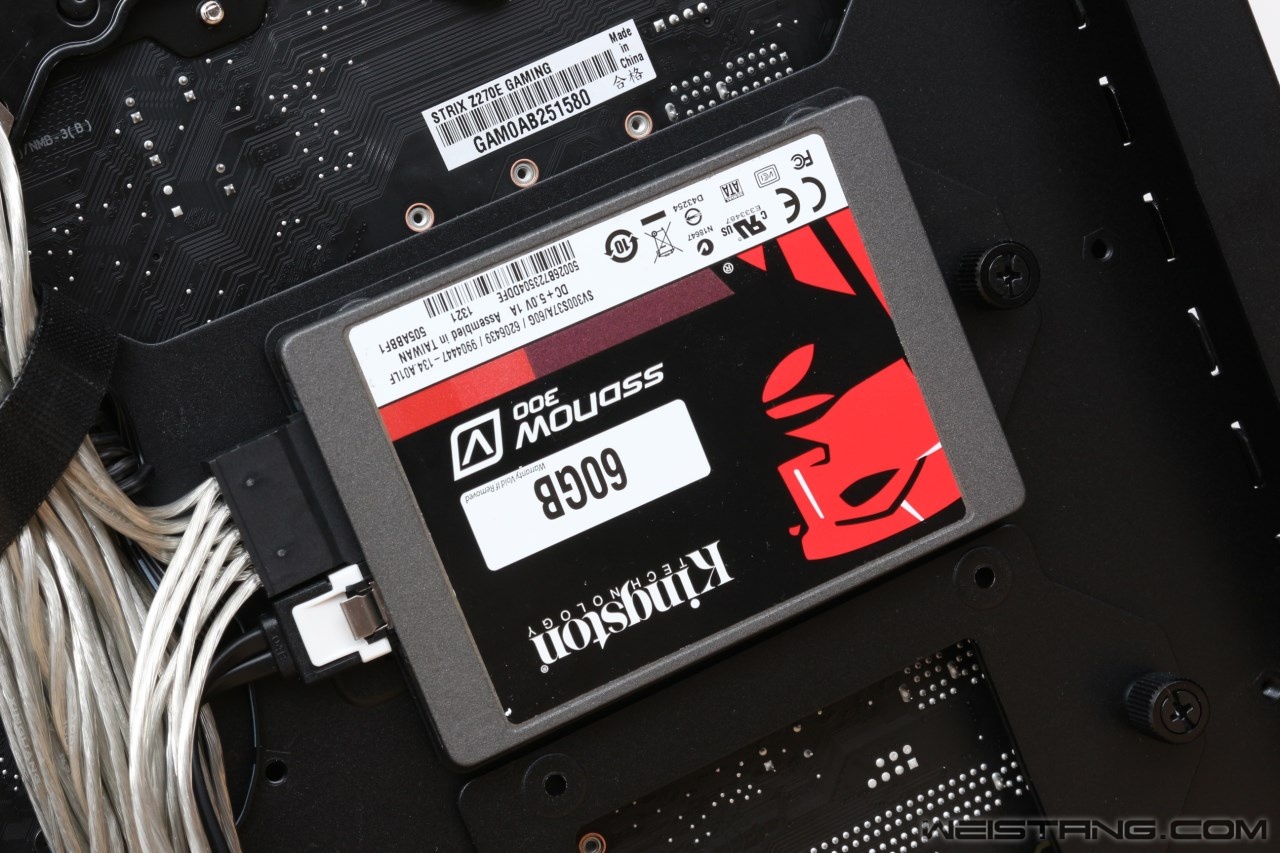

机箱背面有3个2.5英寸的硬盘支架,算上机箱正面硬盘架上的1个支架一共就是4个,支架的拆卸非常简单,在这次的装机方案中就是将固态硬盘安装在了机箱的背面。


外观细节

外观细节

外观细节

机箱在外观细节处理的做的十分讲究,虽然钢板很厚但是边角接缝处处理的很平整,产品是一如既往的高标准自我要求,再高的标准作为使用者也要挑挑小毛病,评测的这款机箱开关板面和顶部接缝处有不到1毫米的高度落差不一问题,不仔细看一般不好发现。


玻璃侧门厚度

机箱内部钢板厚度

机箱顶部厚度

通过仪器测试机箱玻璃侧门厚度为2.87mm,机箱内部板材厚度为1.62mm,机箱顶部厚度为1.57mm。因为机箱顶部测量时不便拍照所以采用了负值测量方式,所以在这里看到厚度表显示数值为负数。箱子的整体用料很扎实,符合迎广一贯产品的特点。



装机硬件


CPU特写

高端的机箱自然配一颗强劲的核心,i7-6700K几乎成了高端游戏主机的标配处理器。


华硕ROG STRIX Z270E GAMING主板

之前一直用华硕的Z170 PRO GAMING主板,因为这次要展示机箱的AURA SYNC灯光联动效果,所以主板这次换成了华硕ROG STRIX Z270E GAMING,在主板的档次上提升了一个大台阶。


讯景XTR650全模组电源

讯景ELEMENT Ti镀银模组电源线

讯景的电源配合讯景的线,在这次装机过程中可谓是有利有弊,ELEMENT Ti镀银线优点是比较软,方便弯曲和捆扎,而缺点则是电源线长度不可控,整体线都偏长,所以需要良好的规划。


海盗船HD120 RGB风扇

这款风扇一盒有三个,正好给机箱前端配2个,后端配1个。风扇配合控制器使用能实现多种灯光组合效果,可玩性很高,缺点就是不支持AURA SYNC灯光联动技术,只能独立设置灯光模式。


金士顿固态

希捷2T机械硬盘

硬盘方面采用了固态+机械的常规方案,因为要上3.5英寸机械硬盘所以在机箱背面的走线也着实让人伤脑筋,因为不是定制的电源线所以机械硬盘位后端的线路不是那么平整。


芝奇内存

这款内存支持华硕的AURA SYNC RGB灯光联动功能,内存顶部的白色区域就是灯光显示区,只要内存通电就能和主板AURA SYNC控制芯片做无缝连接。


采融世界末日散热器

讯景RX480黑狼进化4G版

讯景RX480黑狼进化虽然风扇能进行自定义颜色的更换,但是风扇的灯光却没法进行AURA SYNC联动,所以安装的时候依然是用的产品默认的黑色风扇。



整机细节

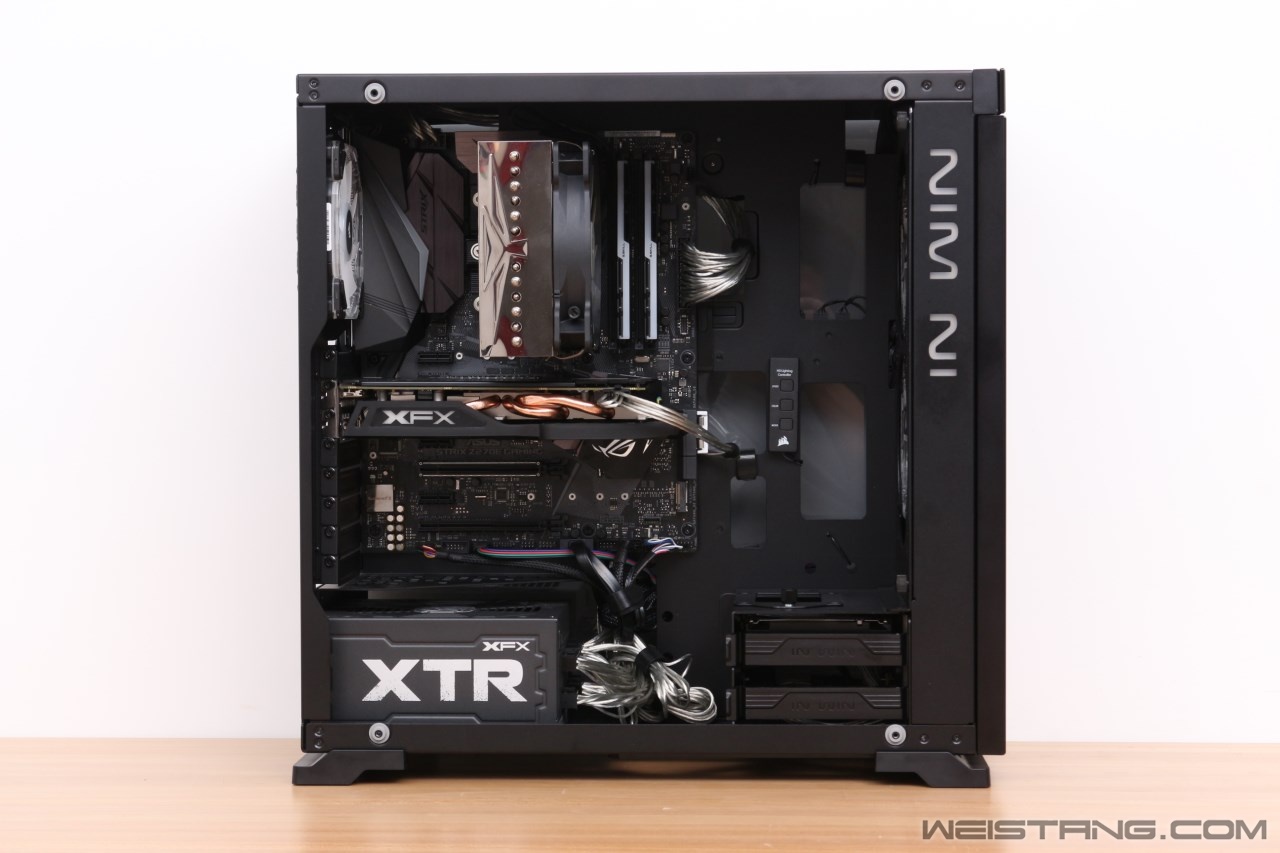

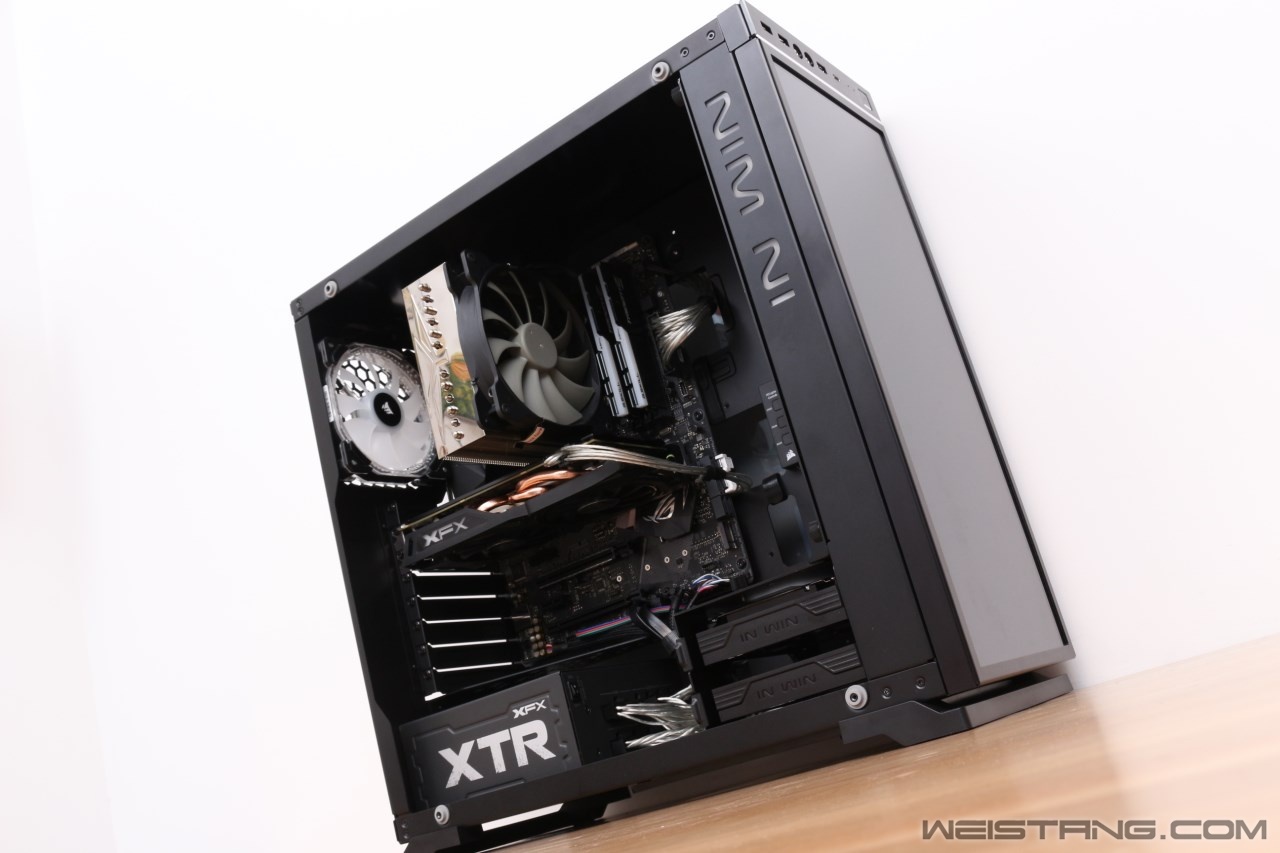

整体特写

整体特写

装机过程最耗时的就是背板的走线,因为电源线缆不是定制长度所以走线过程改过两次方案,之前固态硬盘位设计在内侧硬盘架上方位置但是背板走线不顺眼,最终固态硬盘固定在背板的架子上。讯景的镀银线都比较长,为了藏线不能在背板捆扎太多,不然机箱的侧门都盖不上,所以在最终方案中牺牲了电源出线口的空间,将多余线缆都捆扎在这里,让背板的线缆看着简洁一些。


3.5英寸硬盘位特写

讯景电源特写

电源出线口位置捆扎的比较多,视觉上有些凌乱,这款INWIN805机箱要想把线路走好必须要上定制长度的电源线,这样机箱内外都看着比较简洁。


前面板接口线

控制机箱前面板灯光的是一条4PIN的彩色线,这条线就是华硕AURA SYNC控制线,这条线在跟主板对接的时候一定注意看主板标识的线序,这条线的接线口比较松,有可能轻微的触碰线头都会脱落,所以装机的时候一定要注意。


内存及24PIN线缆特写

8PIN线缆特写

主板的主要供电线缆接口位置都比较干净,24PIN线缆走线就近穿过了一个2.5英寸硬盘架子的孔洞,所以在整个位置上的2.5英寸硬盘就无法进行安装了。


散热器特写

采融的世界末日散热器,为了让散热器的风扇低调一些装机采用了无灯的海盗船的14CM风扇,整体的散热效果叫人满意,超频使用也完全没有问题。

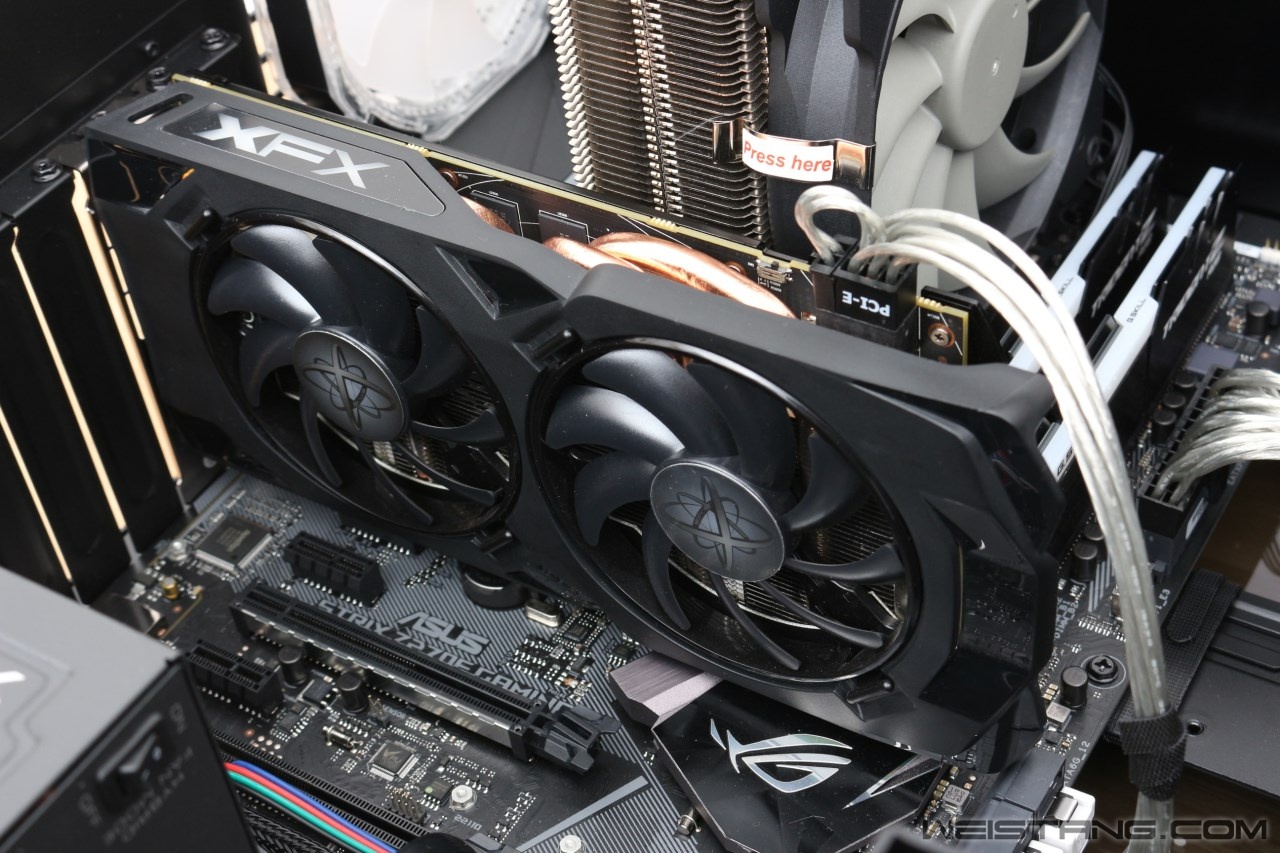

显卡及8PIN电源接口

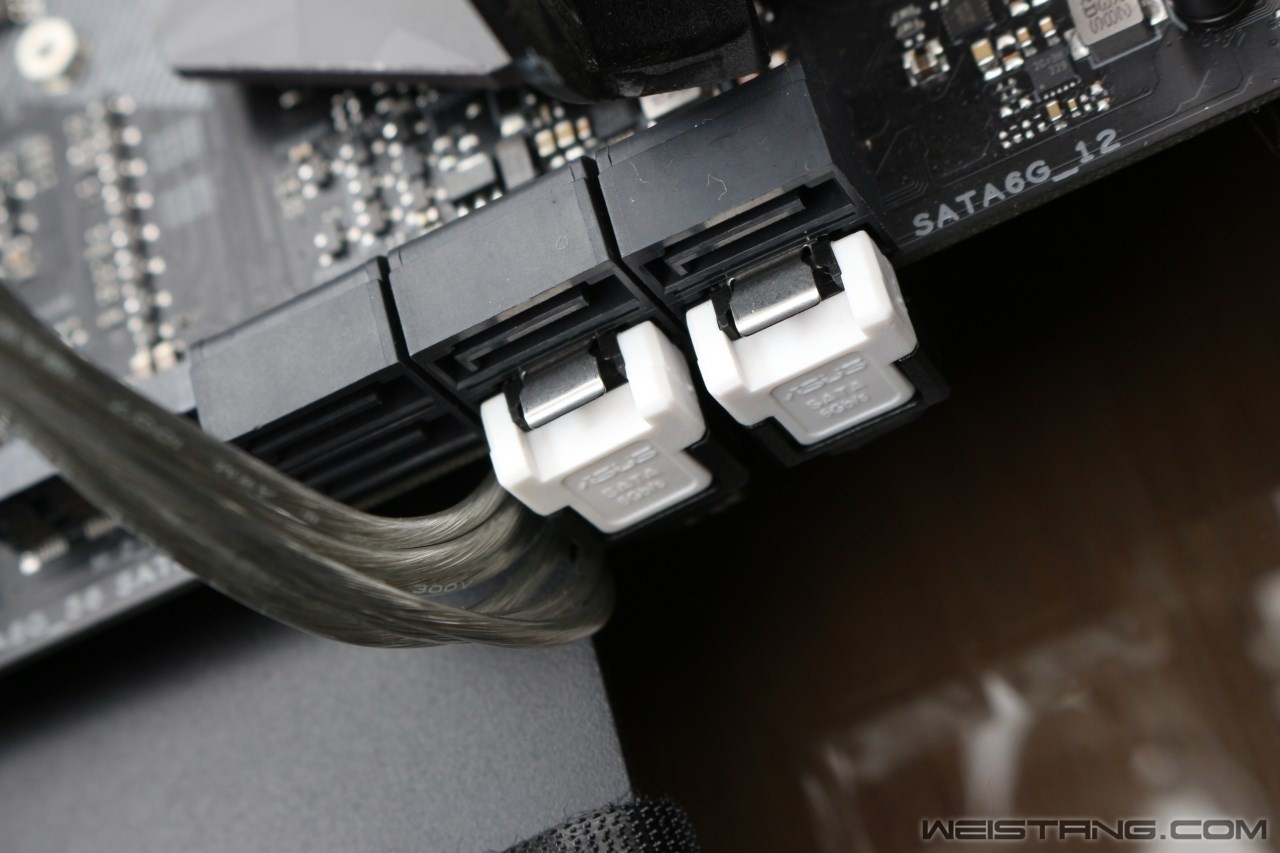

SATA数据线接口

为了让机箱内侧接口位置看着更干净,这里采用了L型的SATA接口,这样接口位置裸露的线缆会最少。

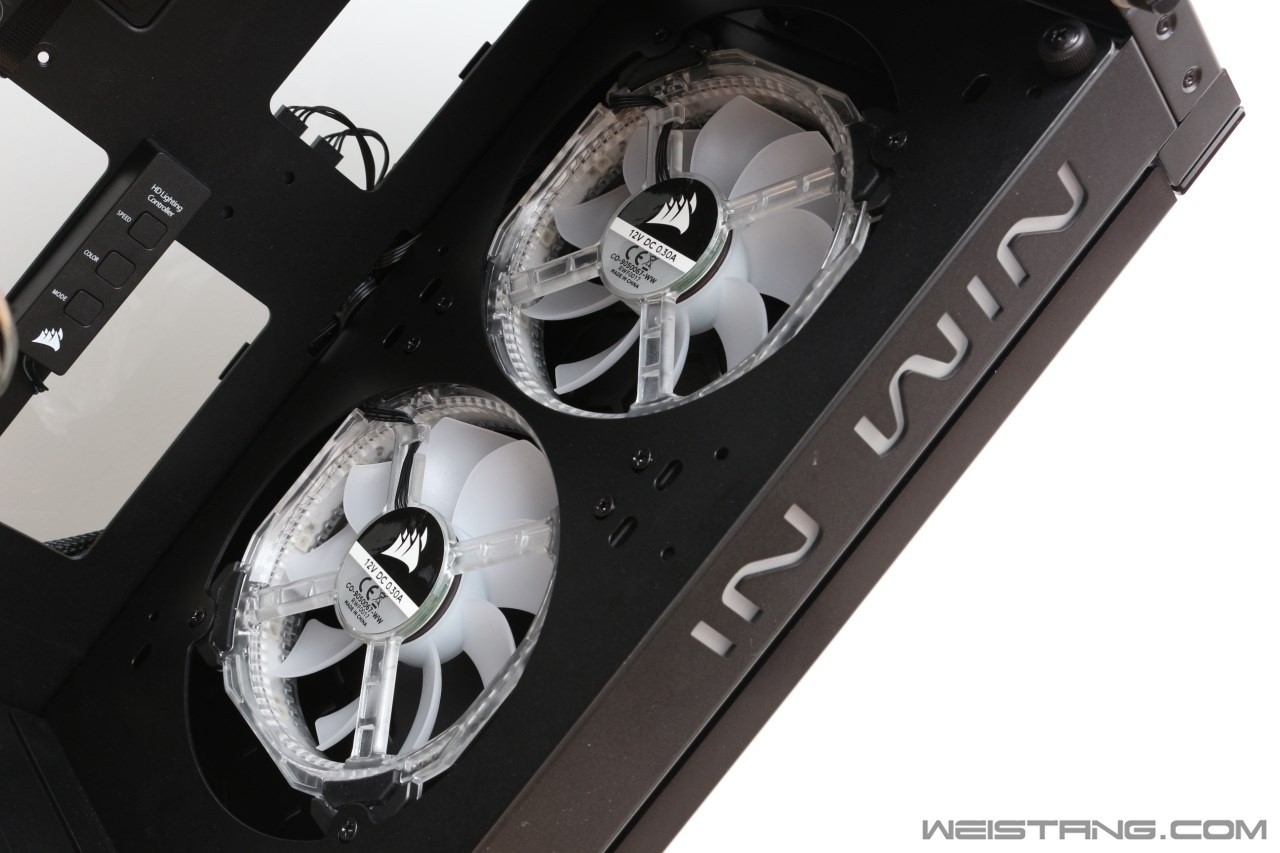

海盗船HD120 RGB风扇

机箱内风扇采用的是海盗船的HD120 RGB风扇,前端装2个,后端装1个,这样机箱内部就能组成一个直线的风道。

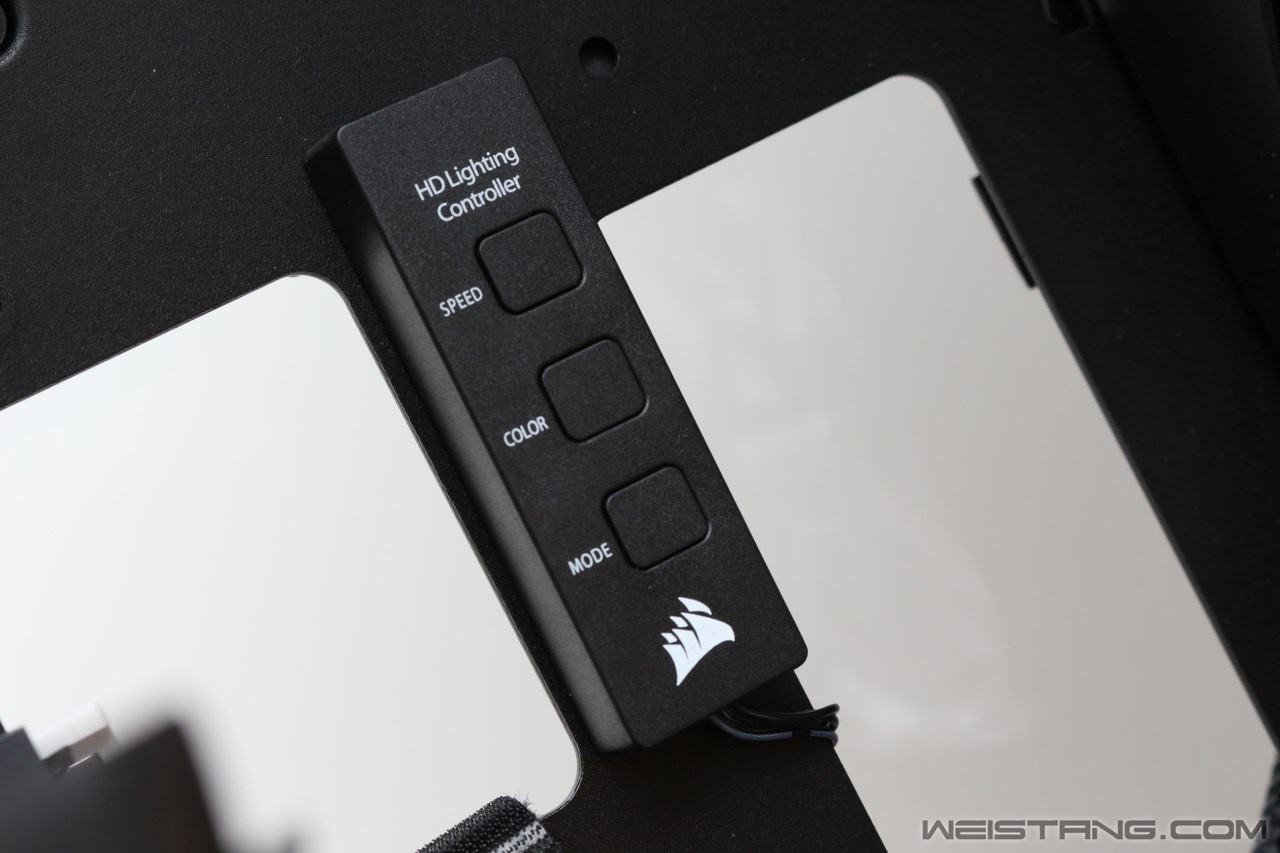

海盗船风扇控制器

控制器可以让三个RGB风扇显示多种灯光模式,SPEED键可切换灯光变换速度,这里可不要当做是风扇的转速,COLOR键可切换灯光的固定颜色,MODE键可切换灯光的显示模式。

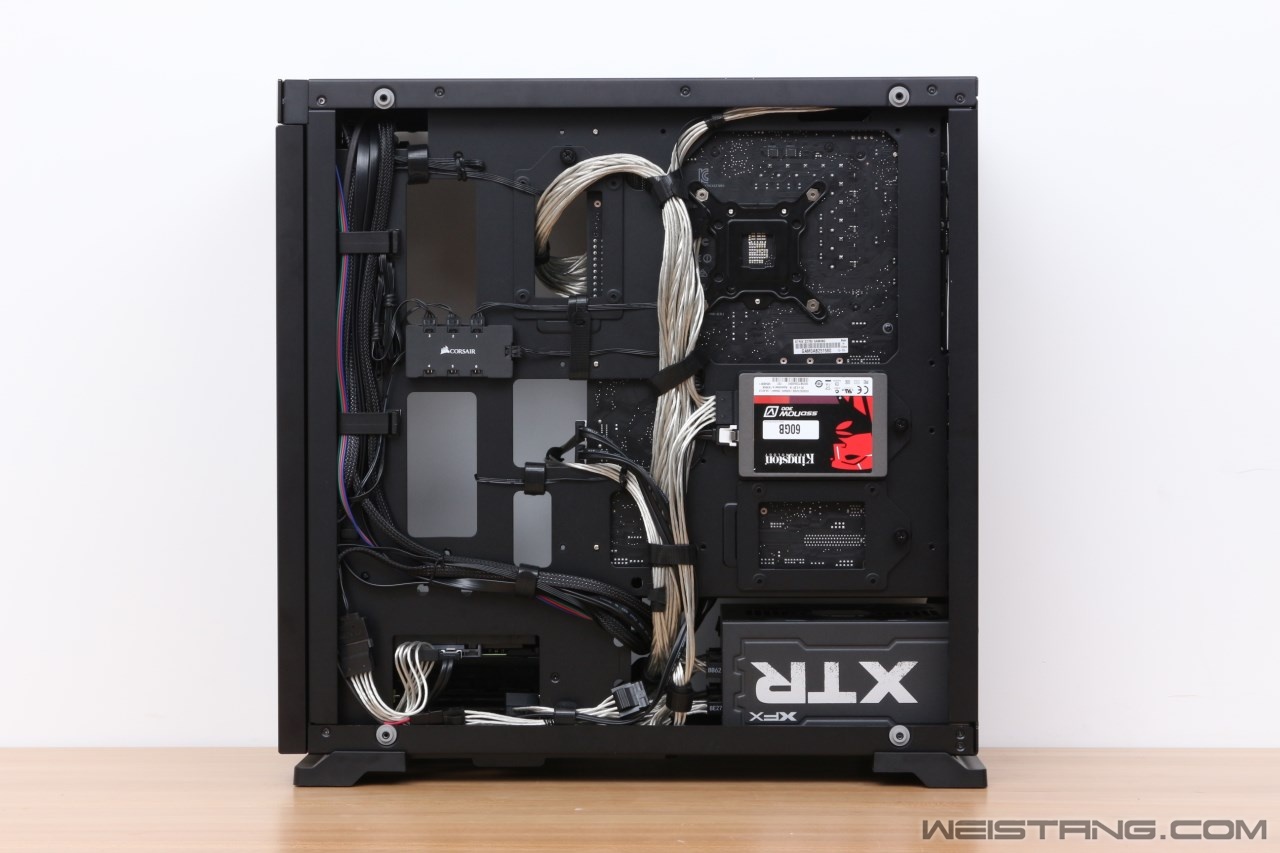

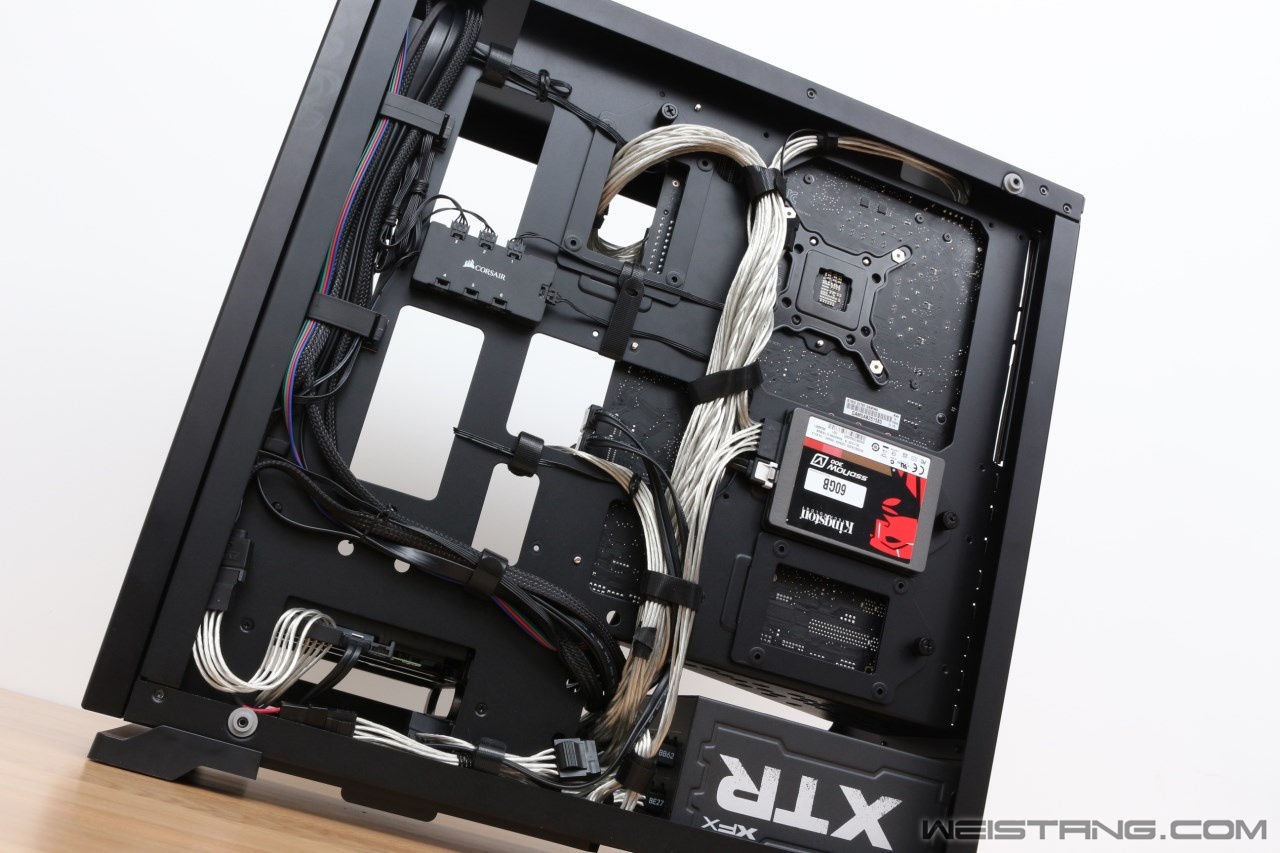

背面走线特写

背面走线特写

机箱背线确实花了很多时间来研究,因为电源线的尺寸过长,所以隐藏多余线缆的方案就改了2次。背板走线基本上就是两大部分,一部分是电源线的走向,为主板供电的24PIN线和8PIN线都是由下向上就近出现连接,因为要给机箱面板供电和3.5英寸机械硬盘供电所以会多出一条大4PIN线和一条SATA供电线,这两条线就占用了机箱内侧的很多空间。另一大部分就是机箱面板线路的走向,前面板线长度不宽裕,所以背板只能走成这种L型,从电源线捆扎的位置出到主板内侧。


硬盘位特写

线缆特写

线缆特写

线缆特写

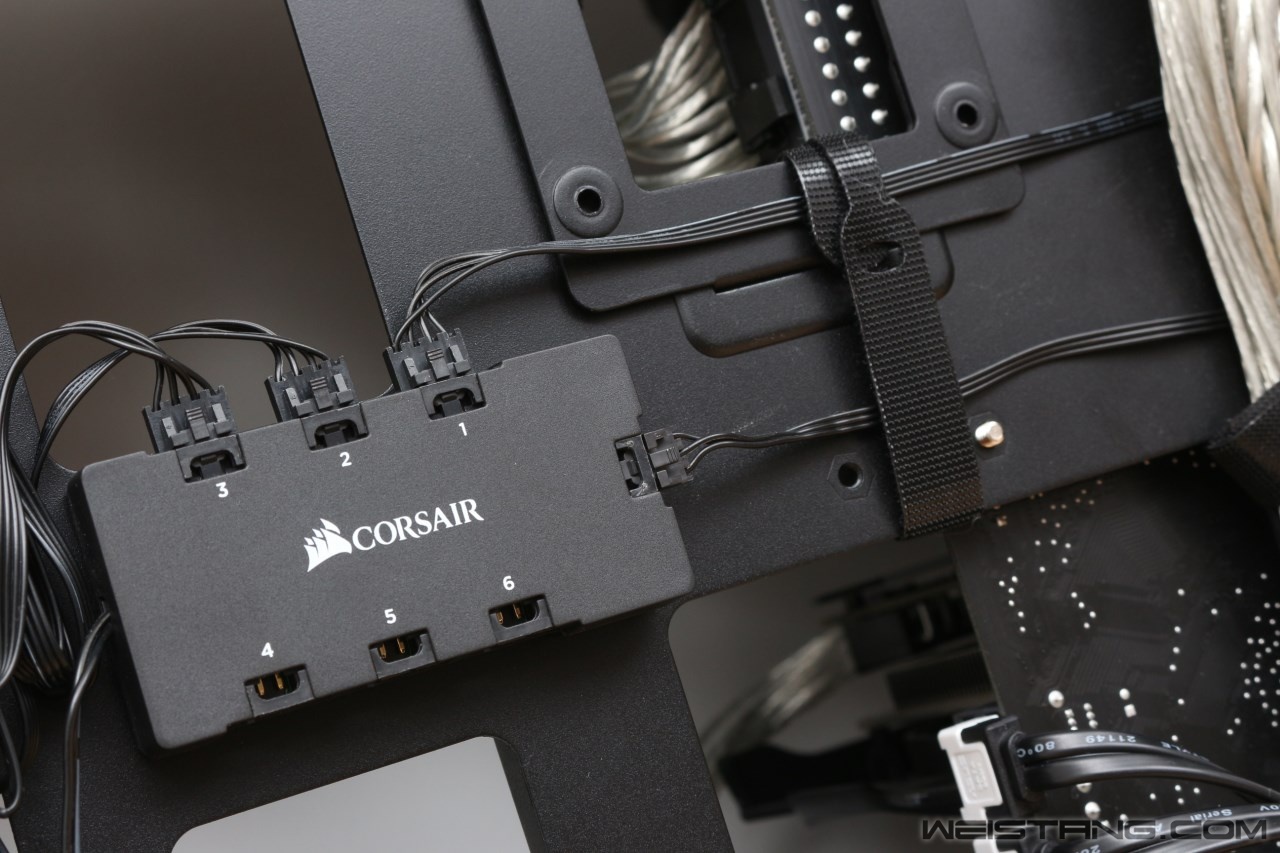

风扇控制器接口

海盗船的这款RGB风扇接线请按照顺序来,必须从1号接口先进入然后是2号接口和3号接口,如果1号接口不接入风扇那么后面的接口均不会有RGB灯光功能。


线缆特写

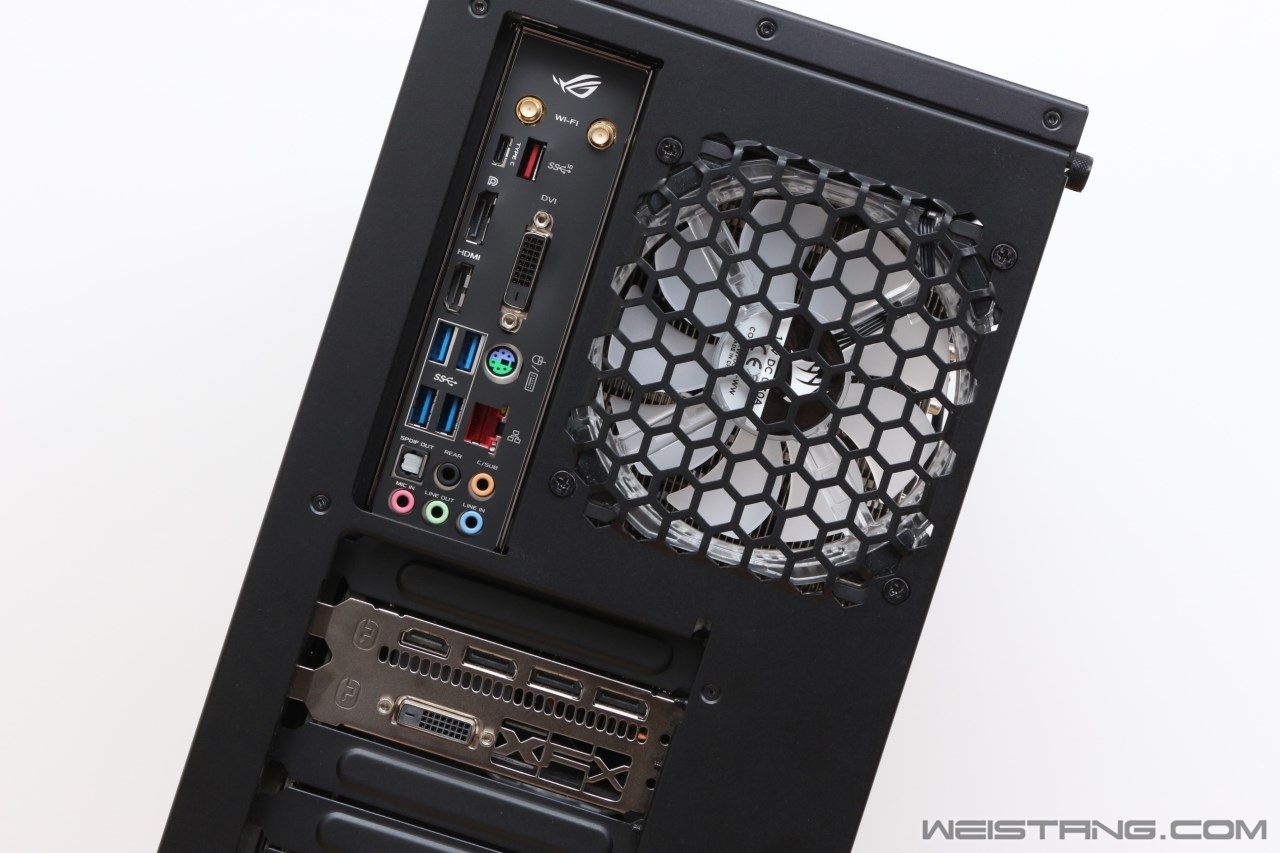

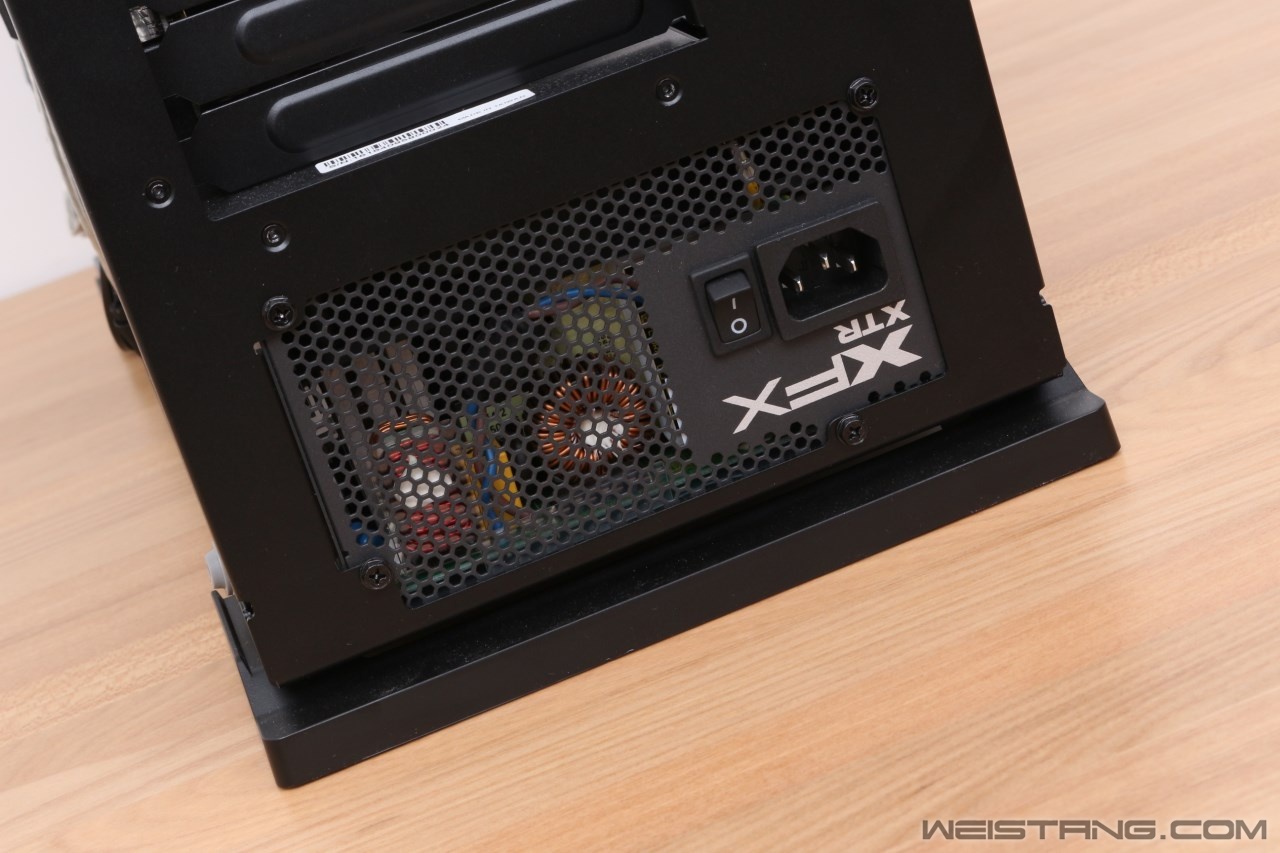

机箱后端特写


电源特写



驱动及灯光配置


机箱灯控线特写

RGB灯带特写

RGB接线口特写

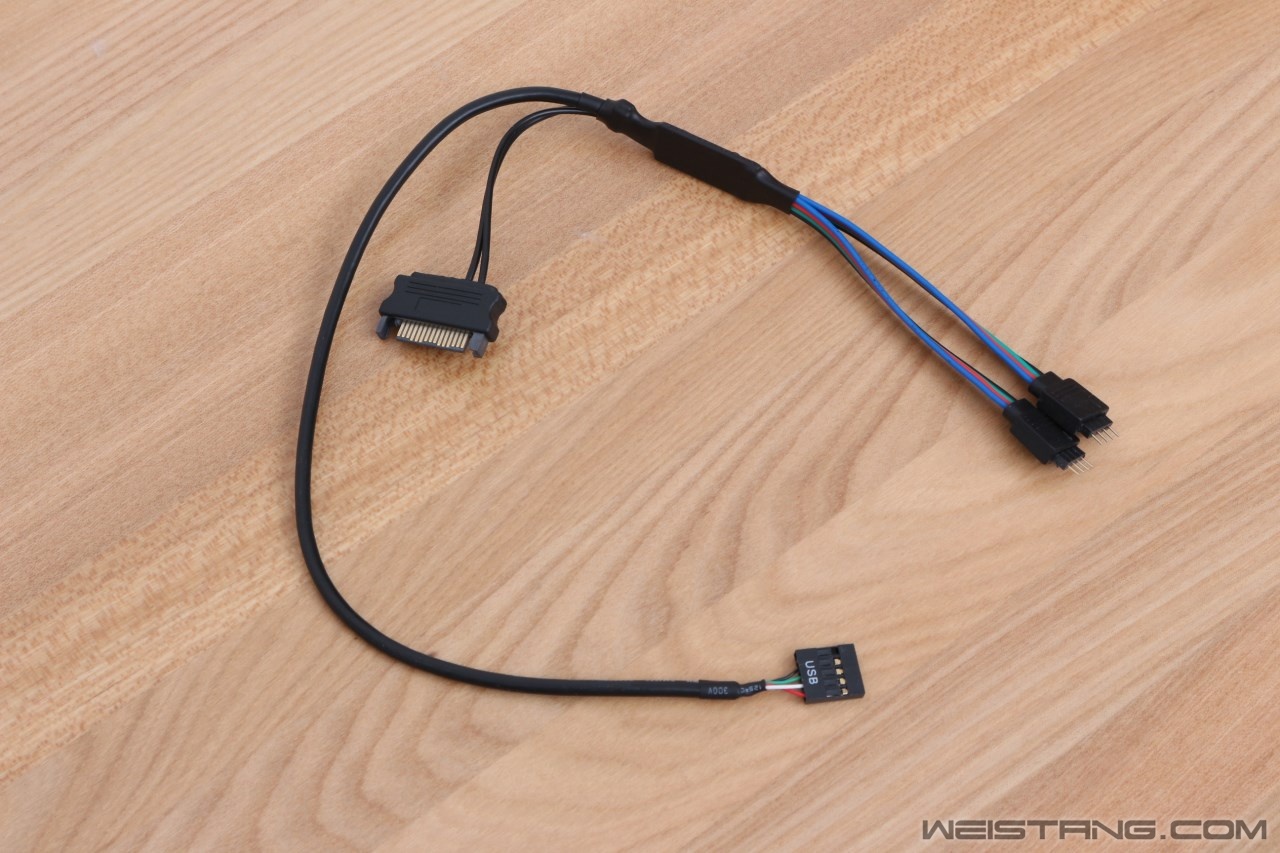

如果你的主板不支持华硕的AURA SYNC灯光联动功能那么你就需要这条线连接线来驱动器机箱的前置灯光,这条连接线的一端需要连接到主板的USB接口跳线上,一端连接SATA供电接口上,另外的两个4PIN接口一个连接机箱前置面板的RGB灯光控制线,一条可以接机箱附送的RGB灯带。这里要注意,RGB线接口的4针是可以进行插拔的,开始安装时有些人不知道这个设计,所以在接线的时候会产生没有接口的错误想法,在这里特地跟大家说明一下。虽然机箱附送RGB灯带,但是如果你安装机箱后置的12CM风扇那么灯带的安装位置就十分尴尬,所以在这次装机中并没有使用灯带来创造RGB灯光效果。


调整大小 80.png
机箱HALO驱动界面

机箱自己有一套控制RGB灯光的驱动程序,在没有AURA SYNC功能的支持下可以用HALO驱动程序来控制机箱前置面板和灯带的灯光模式。驱动在功能上设计的非常细致,大部分的功能例如:常亮,呼吸,闪烁,灯光循环,等多种模式都能自定义配置。如果装机主板有AURA SYNC灯光联动功能,那么前置面板的RGB控制线就直接连接在主板上,此时的HALO驱动功能将失去功能。


AURA SYNC主板与内存灯光驱动调节界面

这驱动名为Lighting_Control_GSKILL_DEMO_VER,从名称看是华硕专门为控制芝奇内存灯光所设计的驱动程序,通过这个驱动能完成改变主板与内存的联动模式,还可以设置主板与内存分别为不同的灯光模式,设置功能有些复杂,有兴趣的朋友可以研究一下。



实拍灯光秀

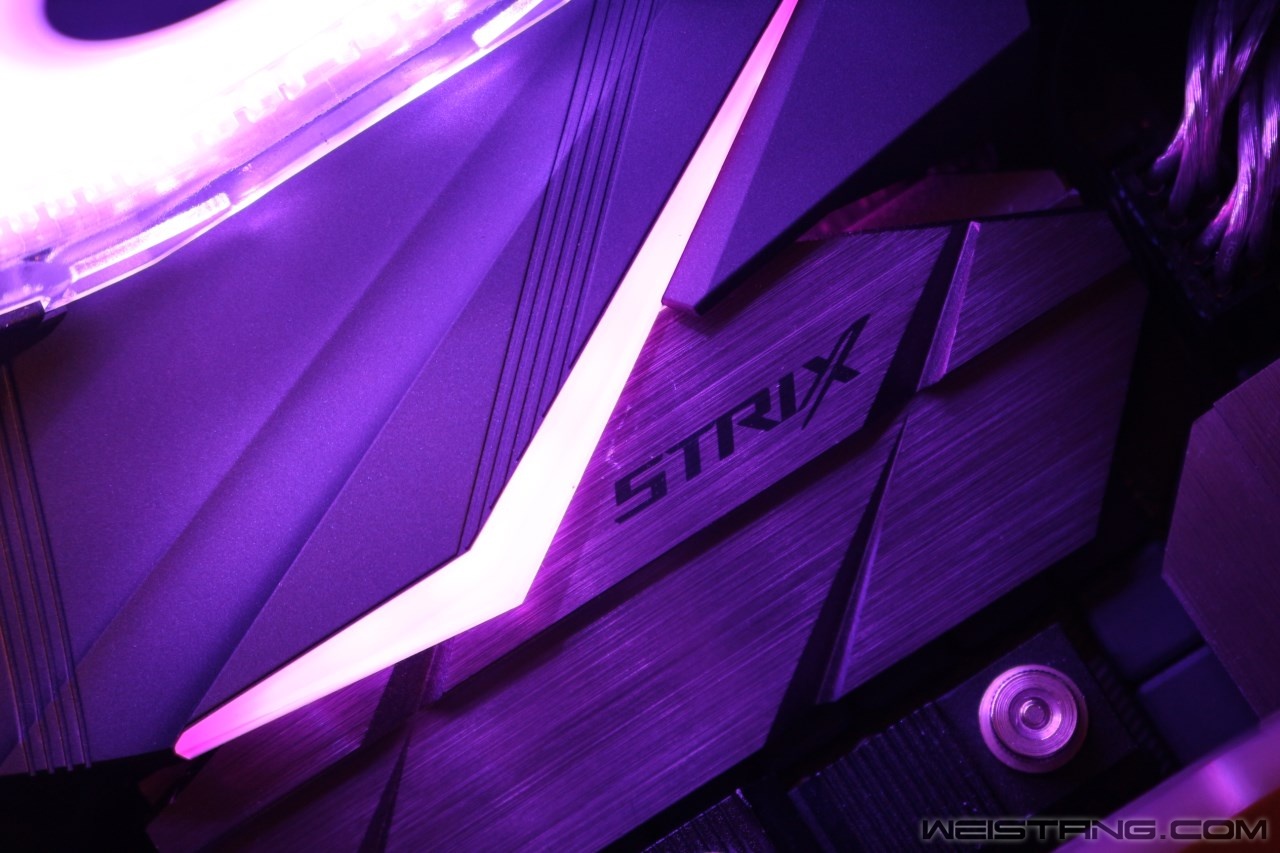

主板灯光

海盗船HD120R灯光

海盗船HD120灯光

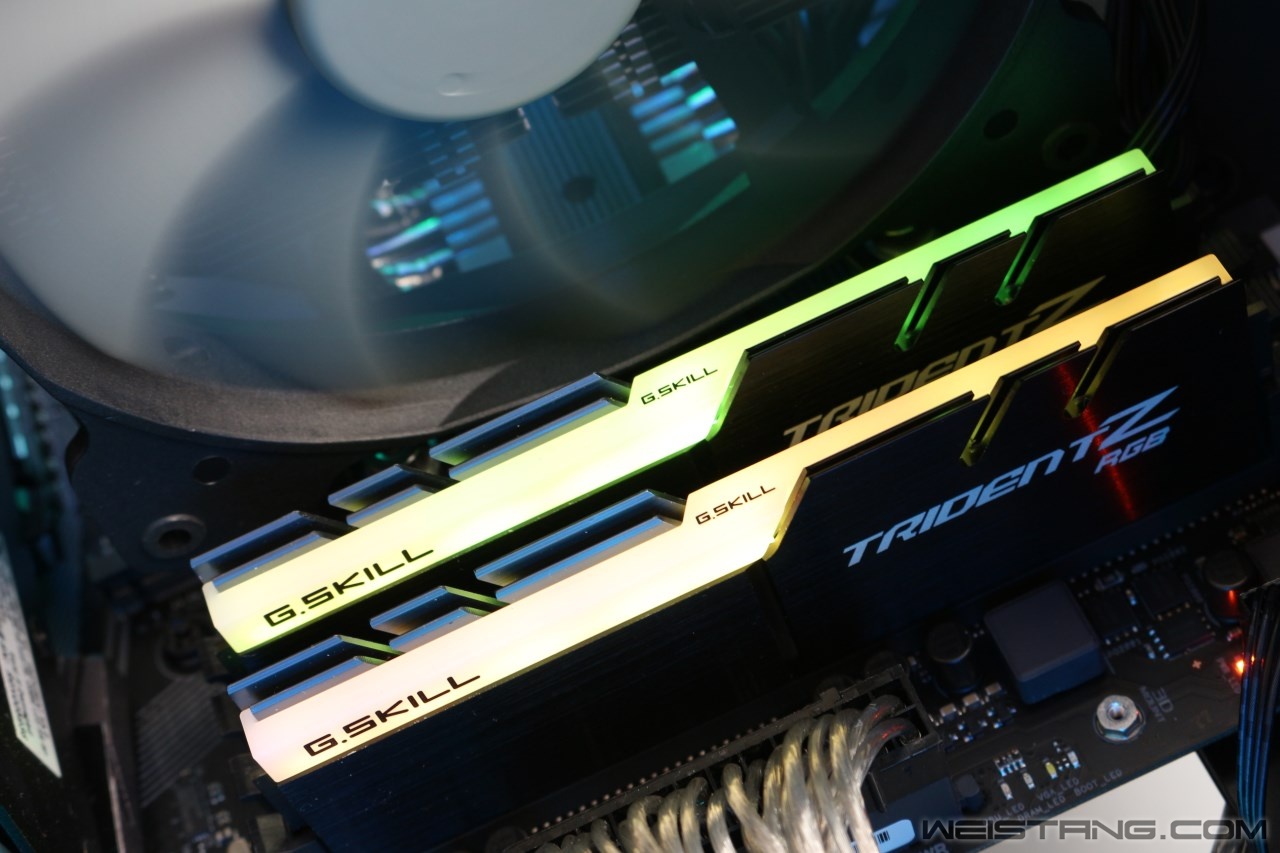

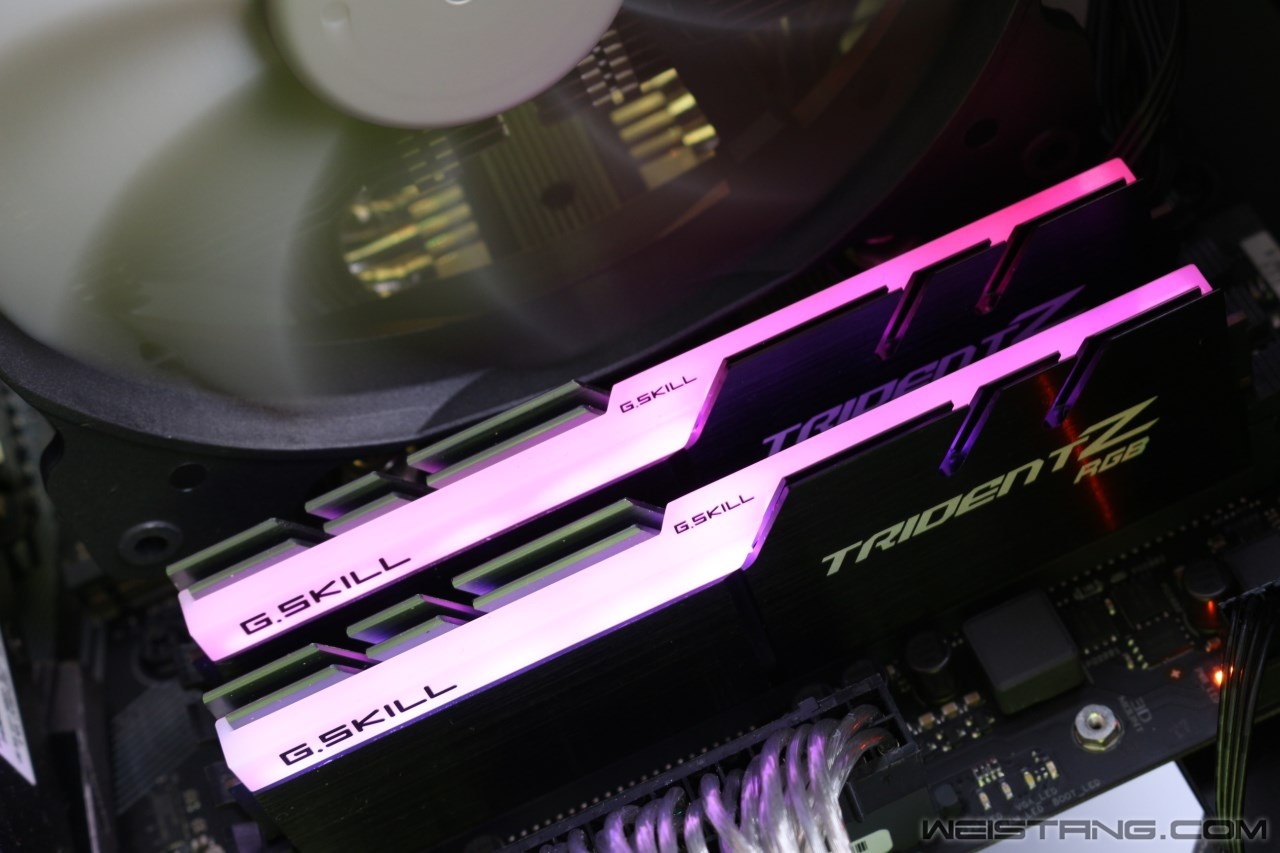

芝奇内存灯光效果

芝奇内存灯光效果

芝奇内存灯光效果

机箱Logo特写

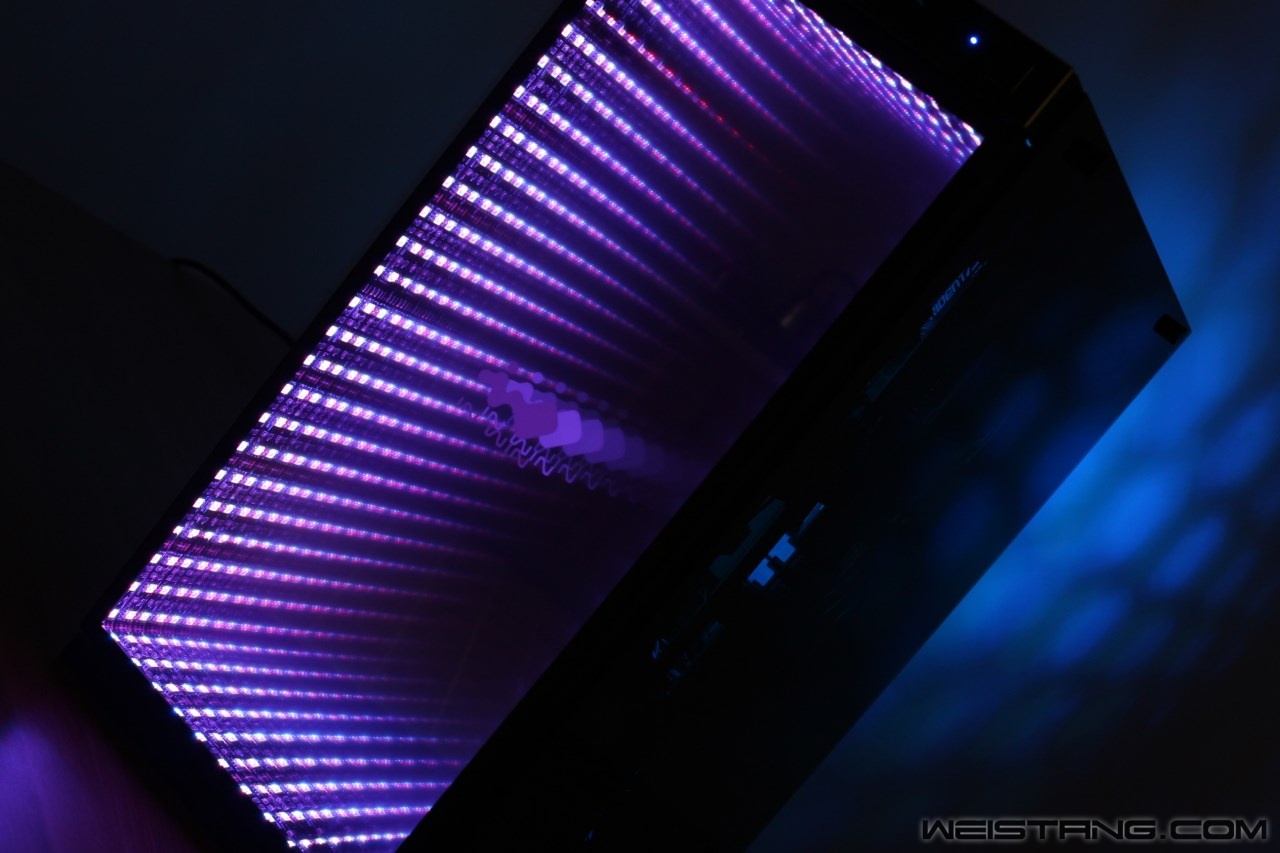

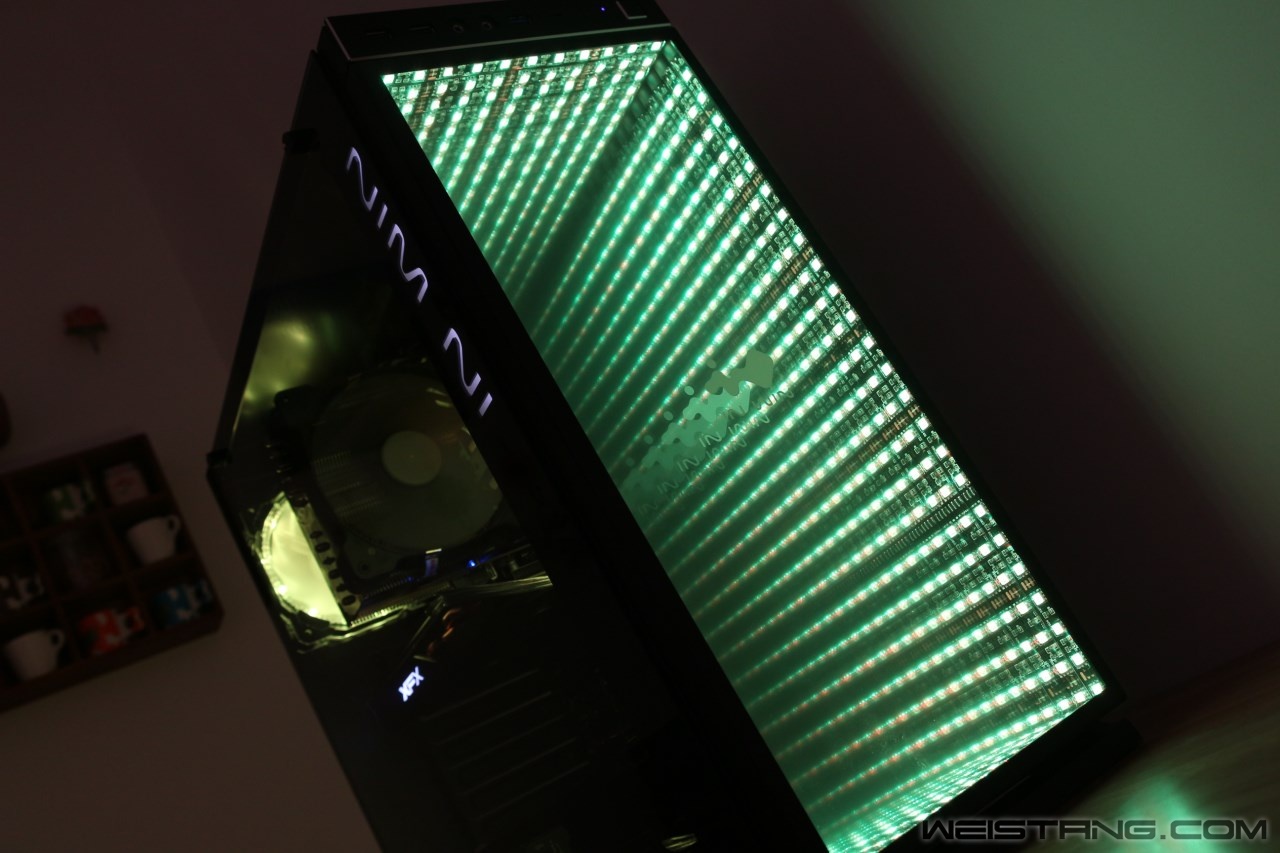

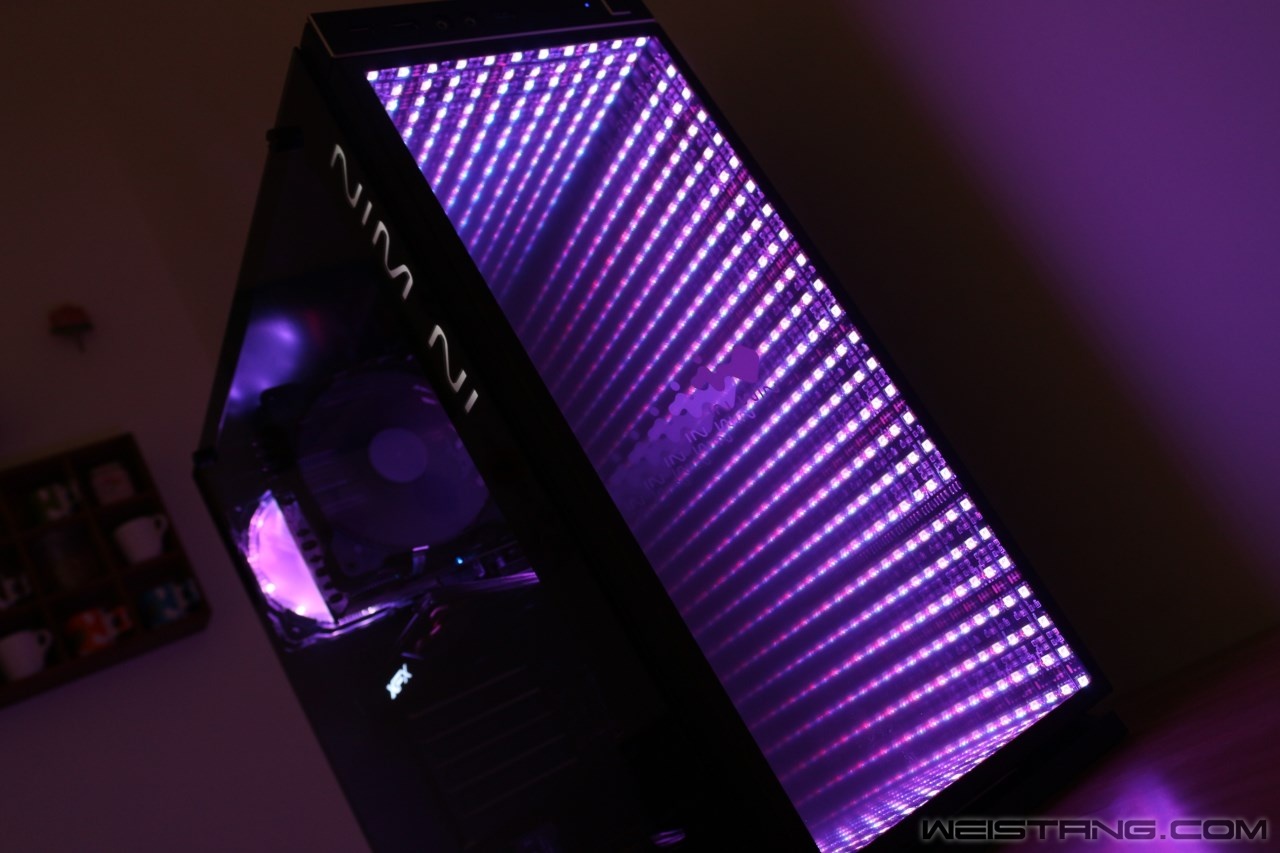

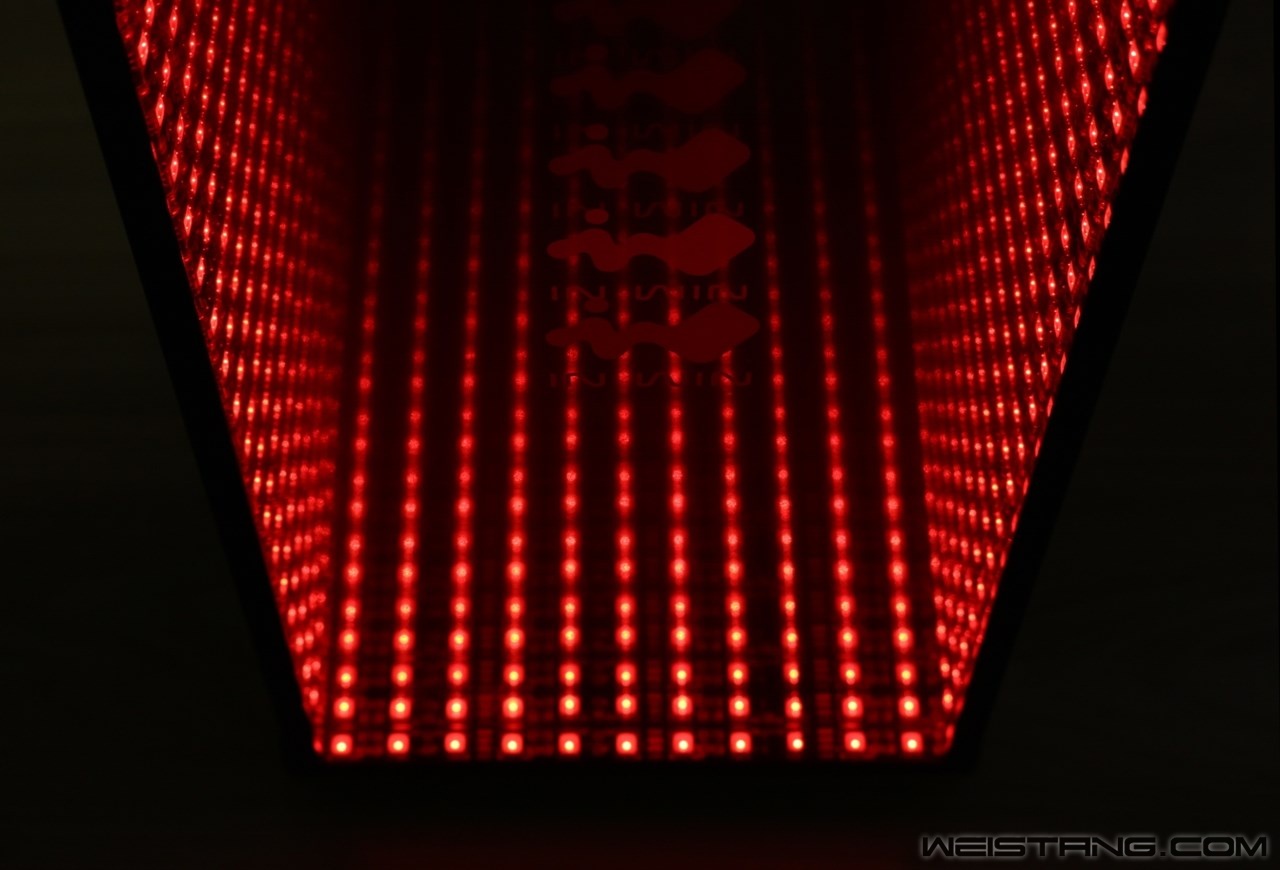

前置面板灯效

前置面板灯效

前置面板灯效

特写

特写

特写

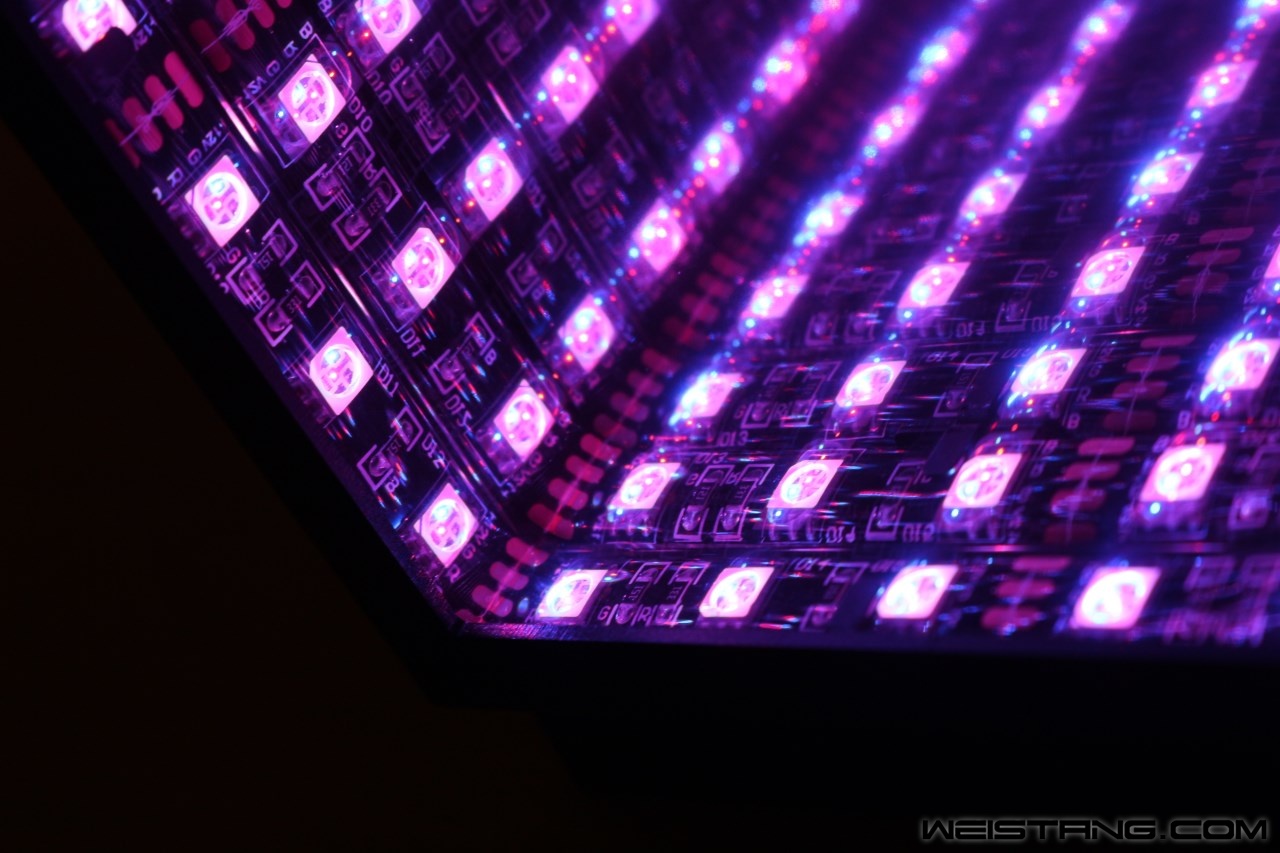

面板内部发光灯带

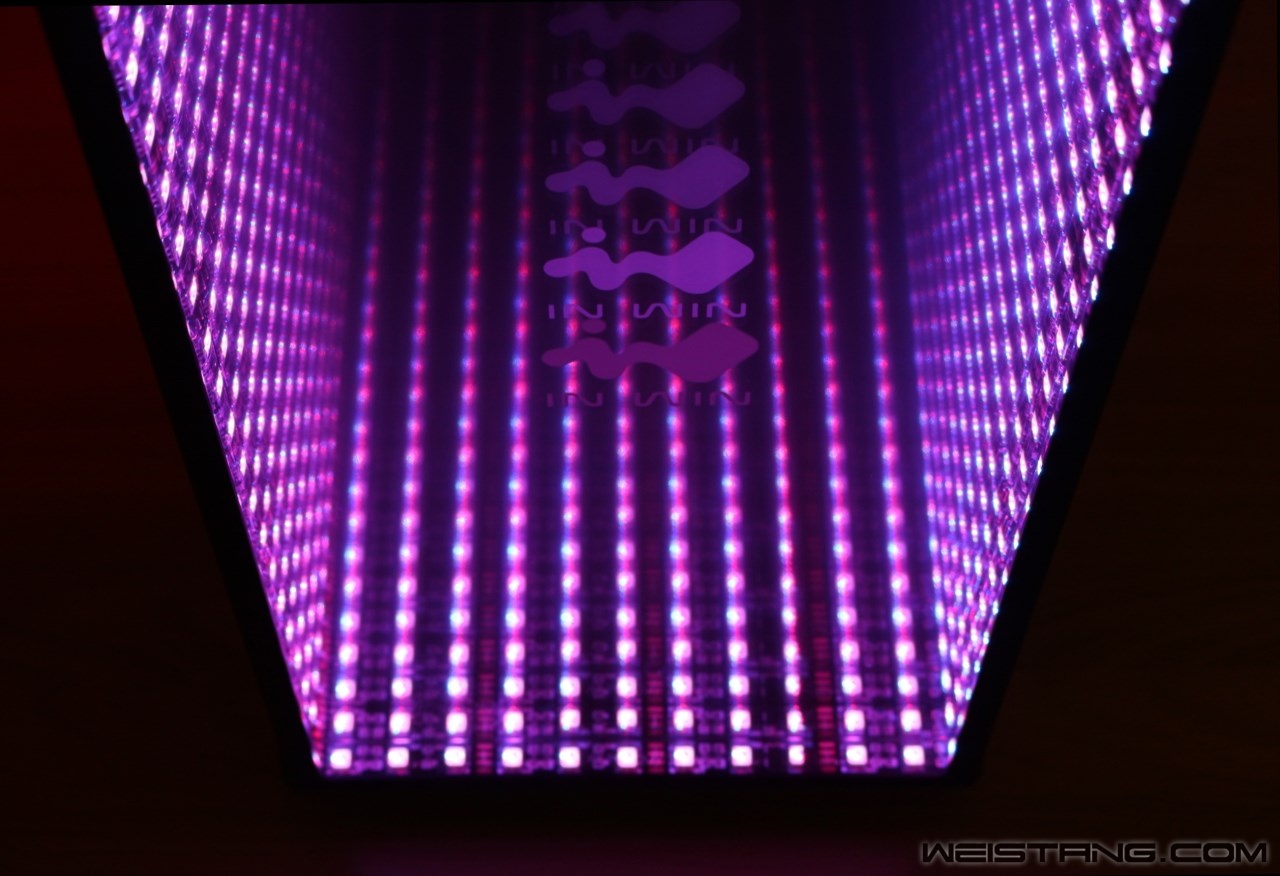

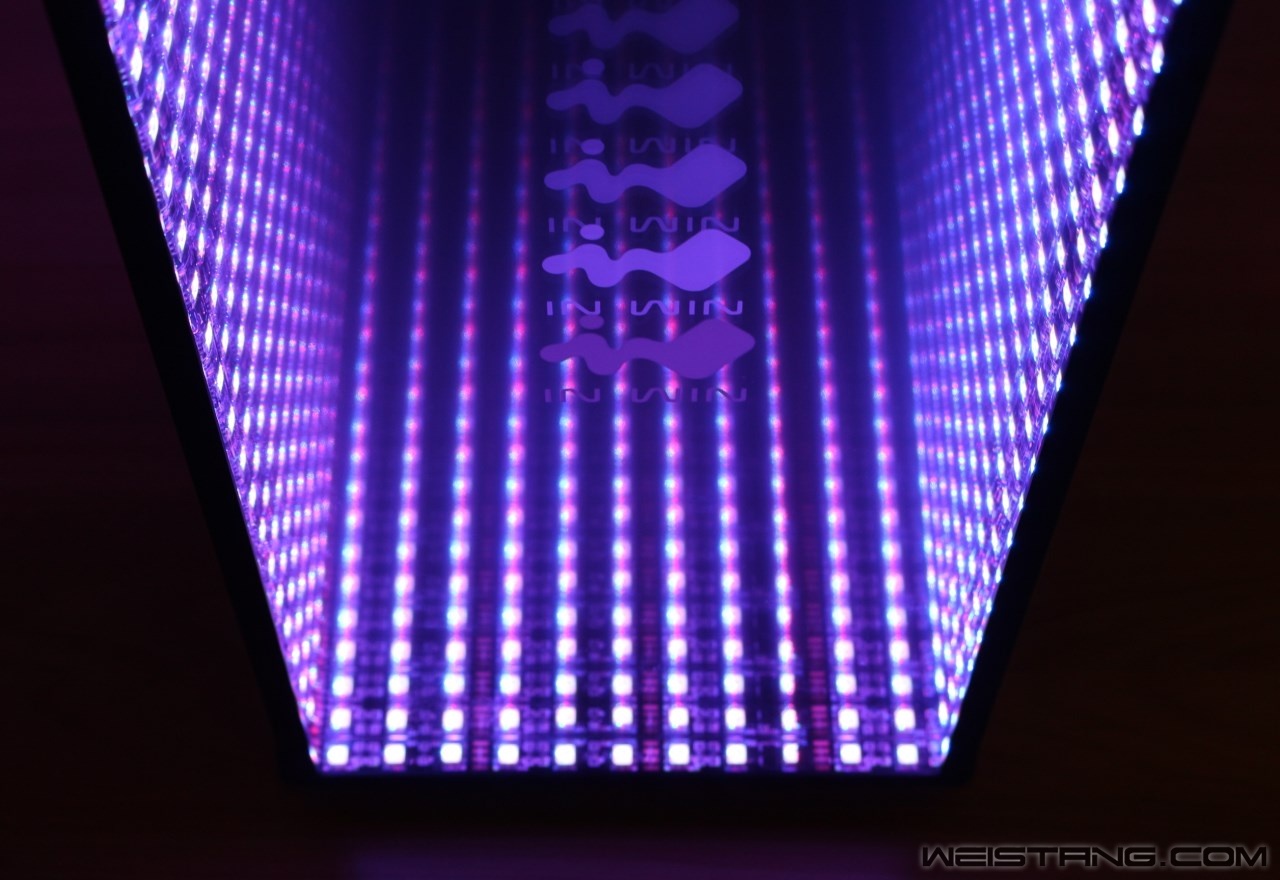

机箱的前置面板灯光效果十分华丽,不得不佩服设计师的才华,实现的原理比较简单,就是通过镜面的无限反射来实现灯光视觉延伸和渐变暗的效果,其实玻璃面板内侧是一圈Led灯带,跟机箱附送的灯带是一样的,通过灯光反射渐变让人感觉面板内部一下延伸了进去,给人无限深入的空间错觉。

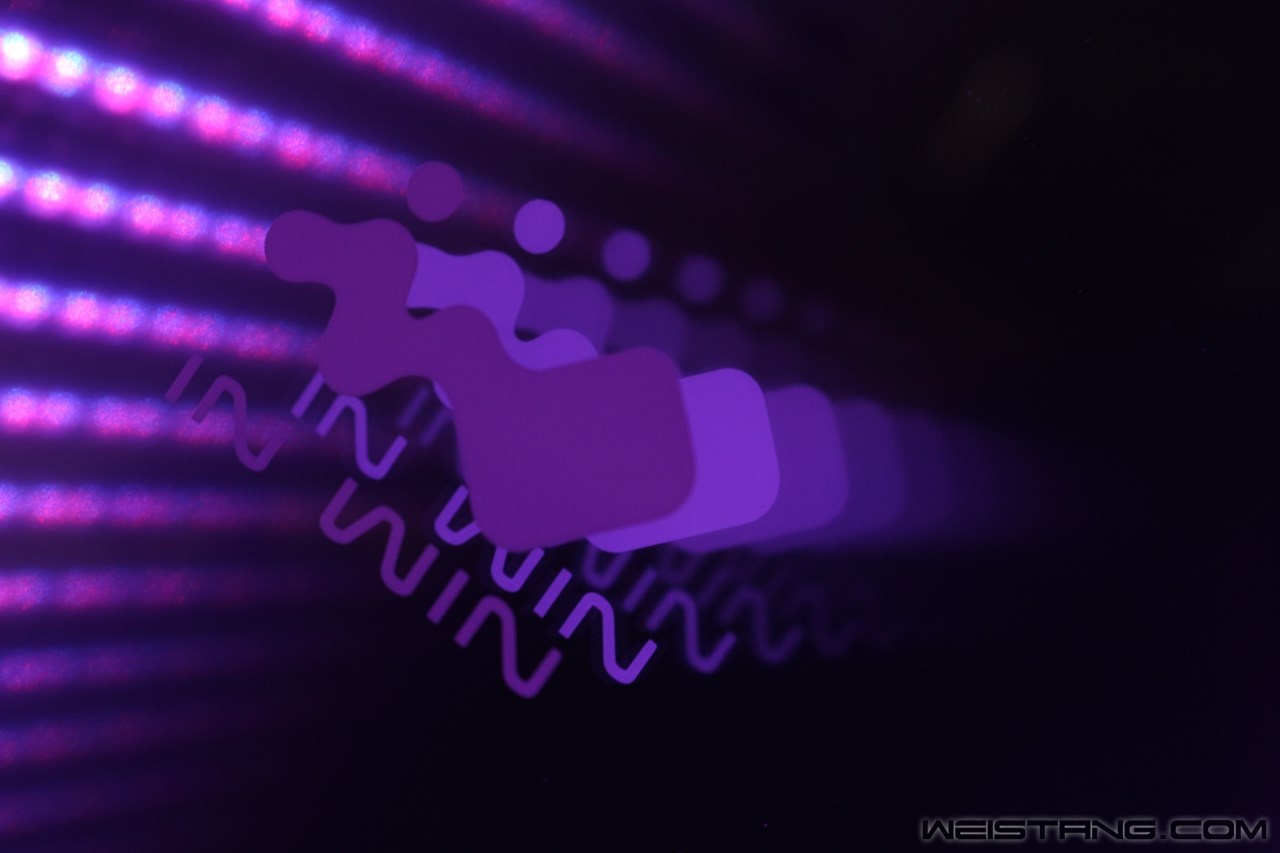

Logo特写

Logo特写

Logo特写

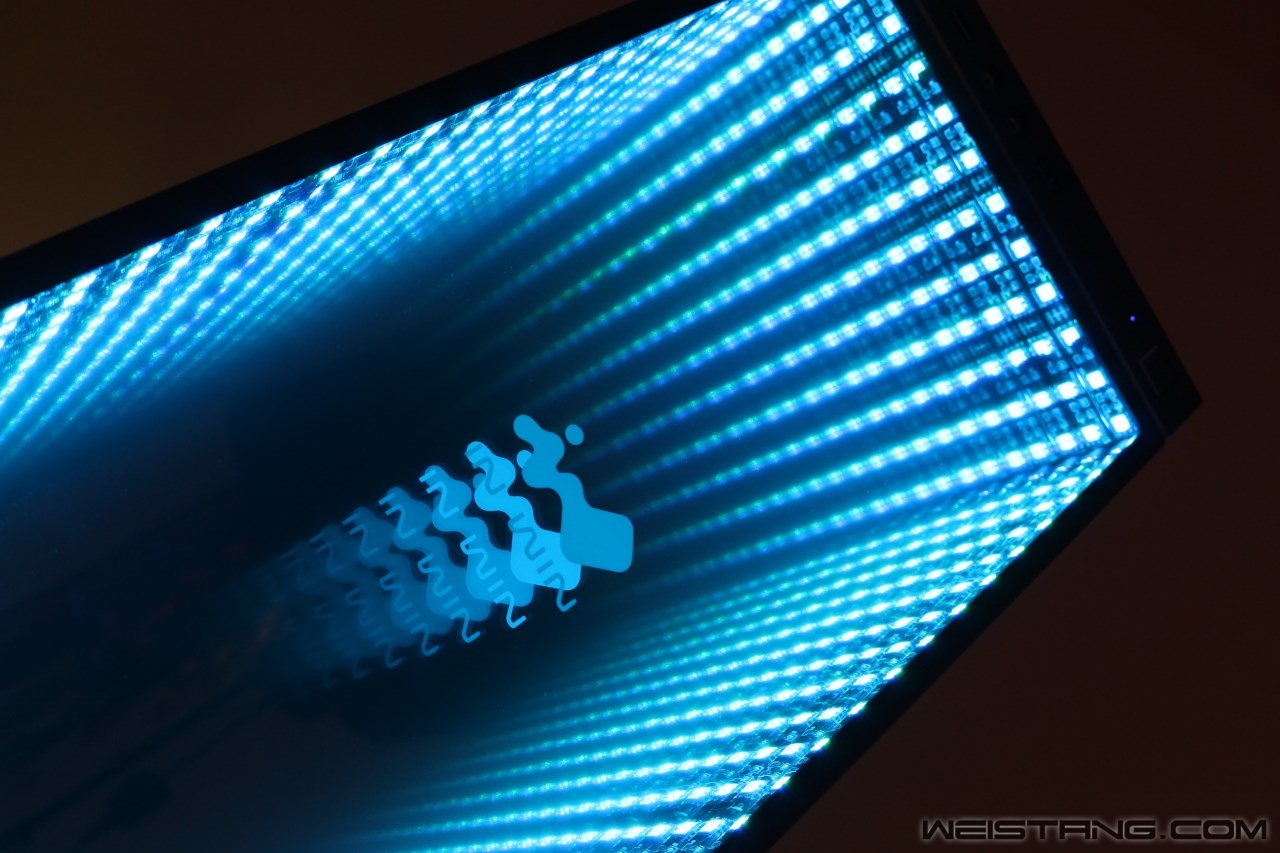

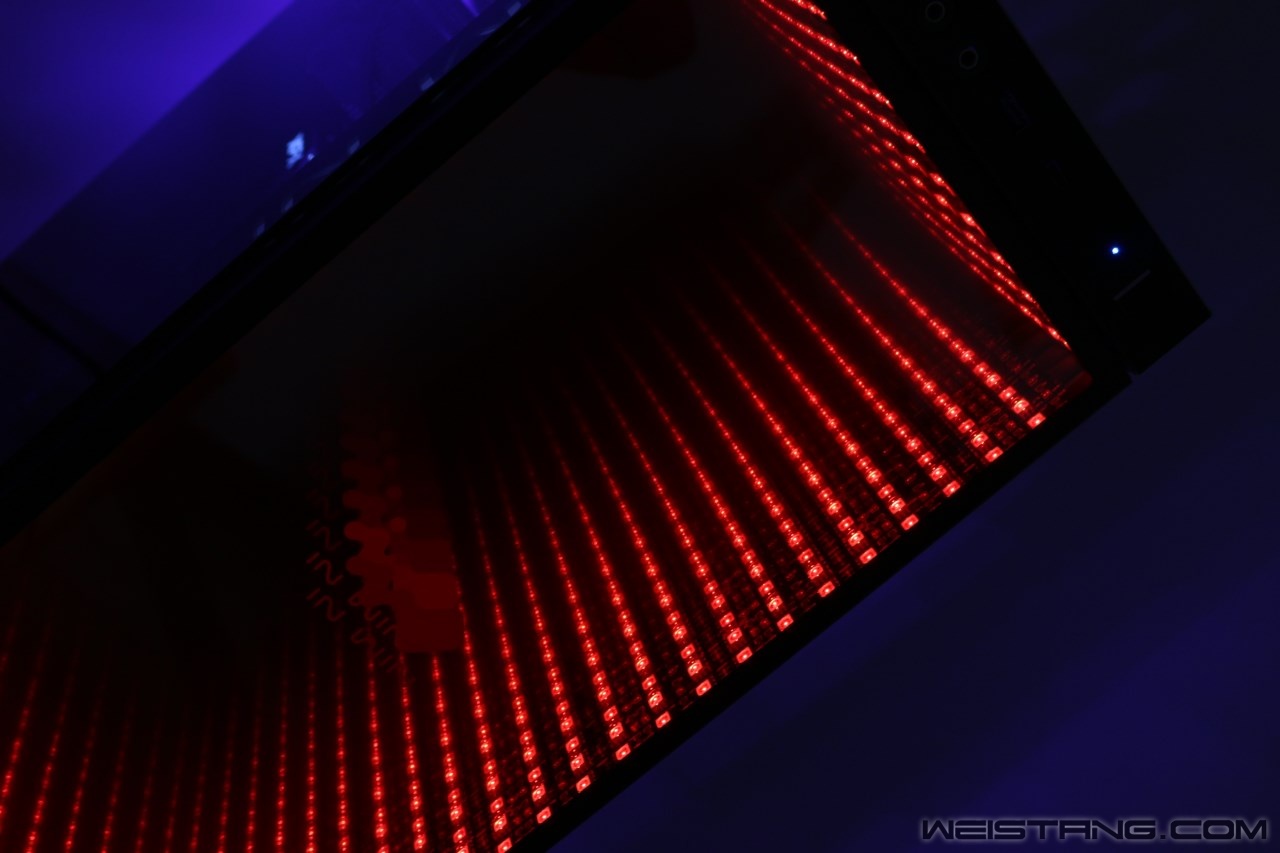

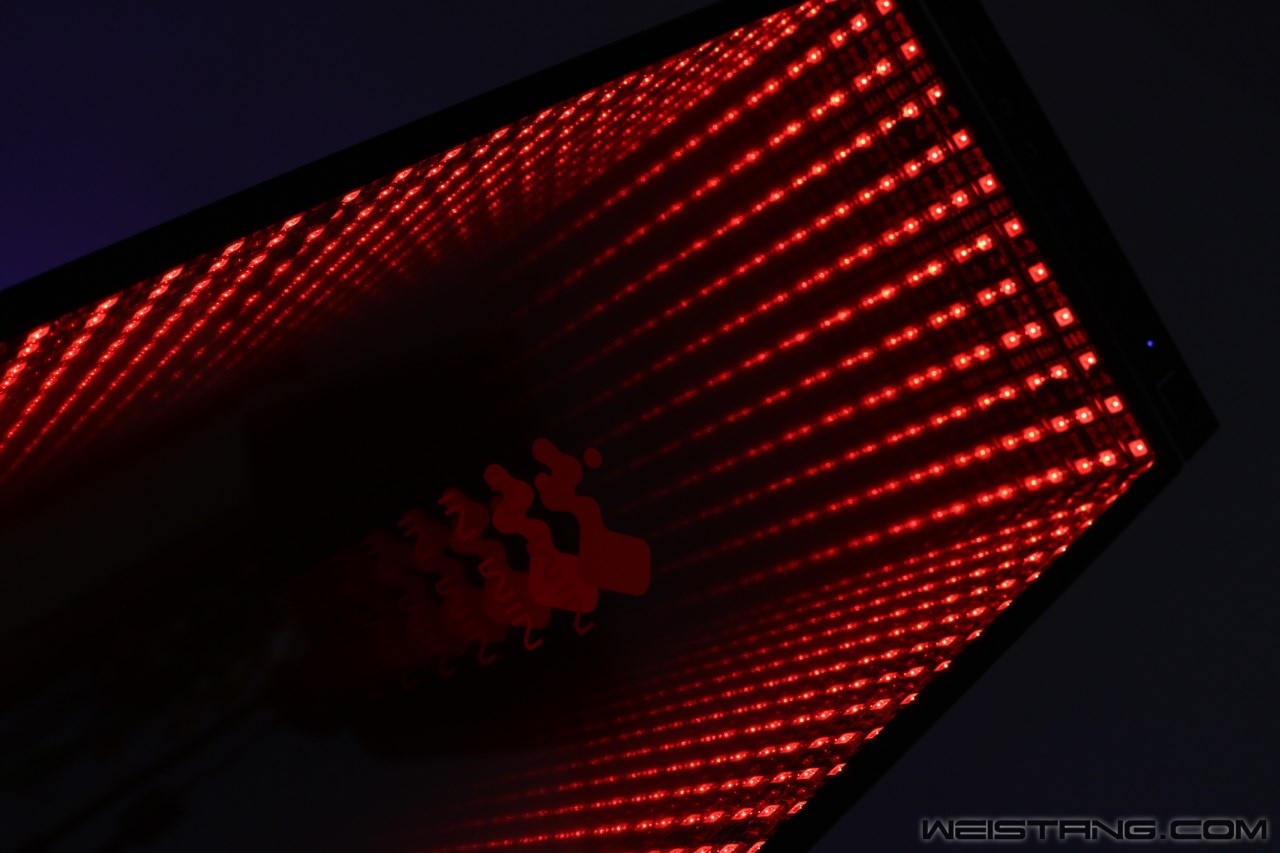

灯光特写

灯光特写

灯光特写

灯光特写

灯光特写

灯光特写

灯光效果我给99分,整体视觉没有任何问题,但是前面板灯带在安装时为了固定灯带底部和侧面能看出固定的黑色卡子,卡子正好压住灯带上的某个RGB灯珠的一侧,导致变换灯光的时候某个RGB灯珠的变色会显得不均匀,不仔细看的话不好察觉。AURA SYNC灯光联动功能让主板灯光,内存灯光和机箱灯光有一个先后变色的顺序,默认是RGB彩虹渐变效果,后面的视频中大家会看到这一渐变效果。在实际使用中一般使用者只能看到内存和机箱的灯光,而主板的灯光会被散热器给挡住,所以华硕这款华硕ROG STRIX Z270E GAMING主板的灯光设计就比较尴尬,建议华硕不如把部分RGB灯光设计在板子的前端或者跳线接口一侧,这样就不会被其他硬件所遮挡。



总结

INWIN805 Infinity机箱跟普通的INWIN805机箱相比多了前置面板的灯光效果,就是这个前置面板的灯光设计让Infinity版机箱身价倍增,两个版本价格能差出1000元,但是仍然有DIY玩家舍得为信仰买单。机箱整体设计和做工都十分优秀,但是某些细节确实考虑的不太周到,对于机箱内的走线布局,如果想完美的话还是尽量上定制尺寸的线材,毕竟机箱内侧没有藏线的地方,背板虽然有1.5cm宽的空间但是过多的扎线会导致机箱玻璃侧门顶的压力比较大,在机箱内外温度差过大时这个压力可能会造成玻璃侧门爆裂,如果线材过长建议采用评测中的藏线方式,都捆扎在电源出线口位置。机箱在灯光设计上确实下了很大功夫,前置面板不仅支持AURA SYNC灯光联动功能直接与主板连接而且还支持非AURA SYNC功能主板的灯光调节,通过转接线和HALO驱动来完成对前置面板灯光的自定义设置,看过前置面板实拍的人一定会对其华丽的视觉效果竖起大拇指,一块看似普通的玻璃面板玩出了有深度幻视效果,这款机箱的精髓就全在这里了。





优点:

       1、整体做工优秀,细节处理到位

       2、支持华硕AURA SYNC灯光联动功能

       3、前置面板灯光效果优秀

不足:

        1、灯带安装与后置风扇位置相冲突

        2、前置面板内灯带个别灯珠被卡子遮挡
