一、前言
说到交换机，许多用户在挑选交换机时，往往都会将注意力集中到交换机的扩展性能上，他们一味地追求交换机的接口数要多，要想让家庭网络的性能发挥到最佳，挑选一款性能不错的交换机，性能优越的交换机可以确保网络传输的稳定性。
基于上述原则来一个实用性且性能强劲外观小巧的家用型交换机华硕GX1005X，估计很多人只知道华硕路由器并不知道华硕交换机。GX1005X纯金属外壳，给人一种华硕坚（奸）若磐石的硬朗感觉。
二、外观 产品整体非常小巧，但是因为金属外壳的原因非常有质量，而且棱角分明，但是边角处理圆润。但是顶壳底部四个角没有非常完美还是会有可能刮伤，即便随身携带都非常方便，放置在家中使用非常合适。
三、拆解

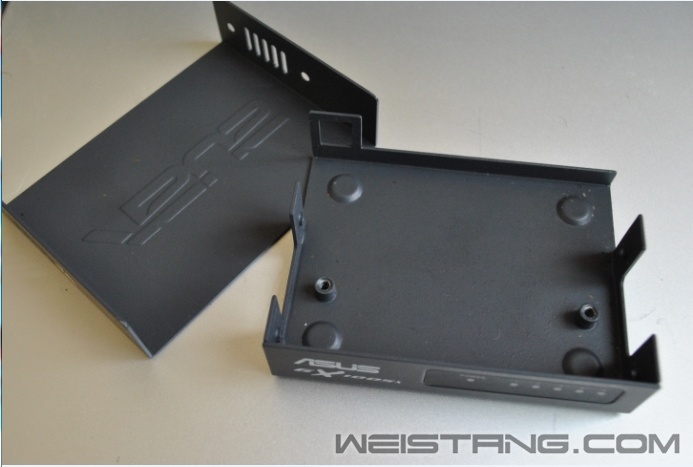

拆解非常方便，侧盖两边一共四个螺丝，打开就可以轻松取下上盖。pcb上有两颗螺丝卸下后注意好电源处卡口可以轻松将其提起拿出。pcb底部焊点饱满，做工规矩可以看出产品制作确实非常精良。
1、芯片用的是IC PLUS（九阳）IP175C方案。（方案解析）
2、电源转换芯片，MC34063A系列是包含DC-DC转换器基本功能的单片集成控制电路。该器件的内部组成包括带温度补偿的参考电压、比较器、带限流电路的占空比控制振荡器、驱动器、大电流输出开关。该器件专用于降压、升压以及电压极性反转场合，可以减少外部元件的使用数量。
3、以太网络变压器 网络变压器又名网络隔离变压器、以太网变压器、网络滤波器。产品类型又分为单口、双口、多口、10/100BASE、1000BASE-TX和RJ45接口集成型网络隔离变压器。产品使用了铭普光磁1颗MNC H1605DG，2颗MNC H2002DG
五、优缺点分析
一、优点 1、产品小巧做工精细便于携带，即插即用。 2、金属外壳，保证产品可靠性的同时更加保证了散热。 3、pcb布线工整拆解方便，便于后期维修。
二、缺点
1、 接口速率方面10/100m已经无法满足现今速率要求。 2、 虽然做工用料不错但价位过高，与同类产品没有太多竞争力 3、 外壳顶部处理圆润，但上盖底部四个角处理不是非常完美还是有刮伤的可能。
|
