散热器

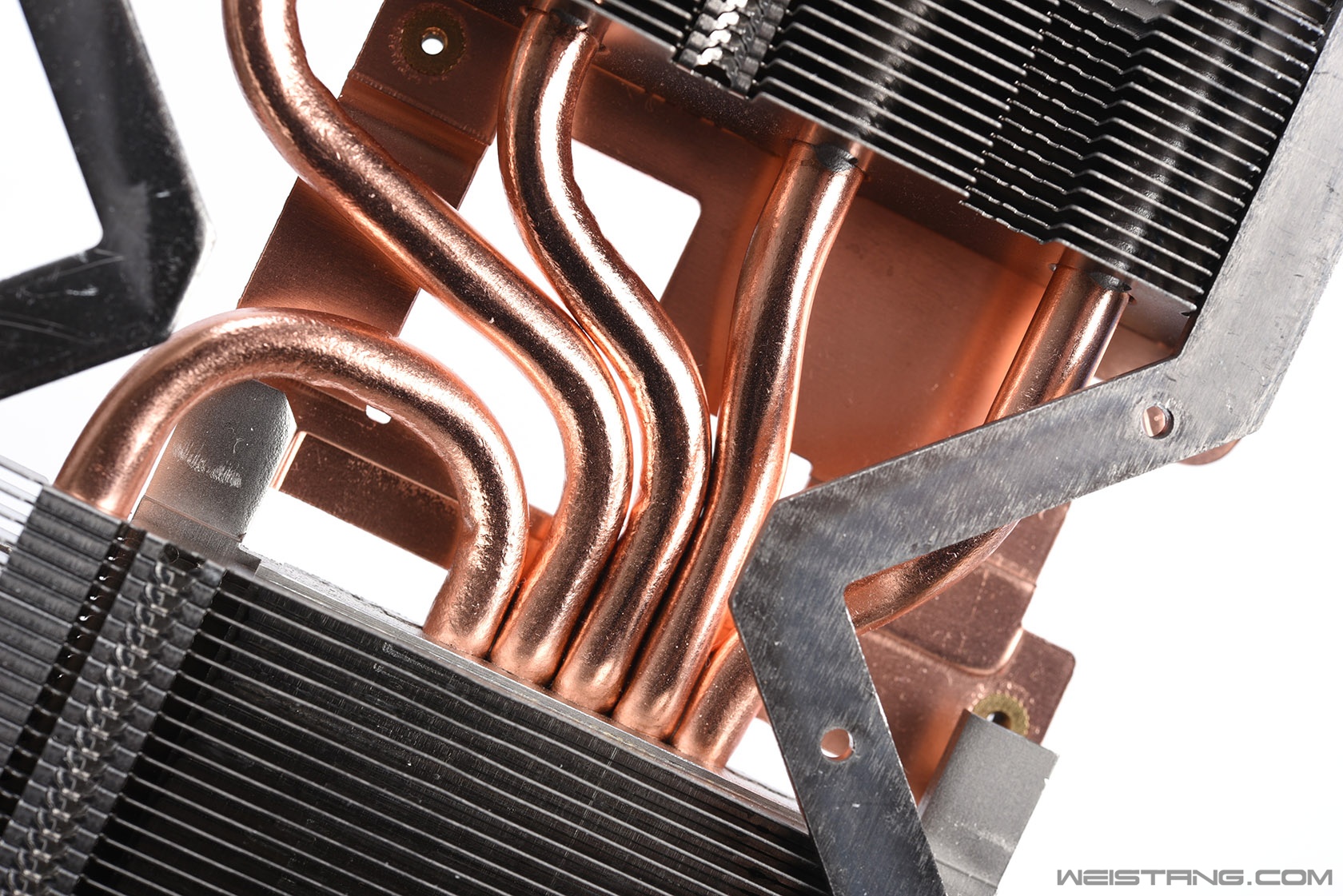

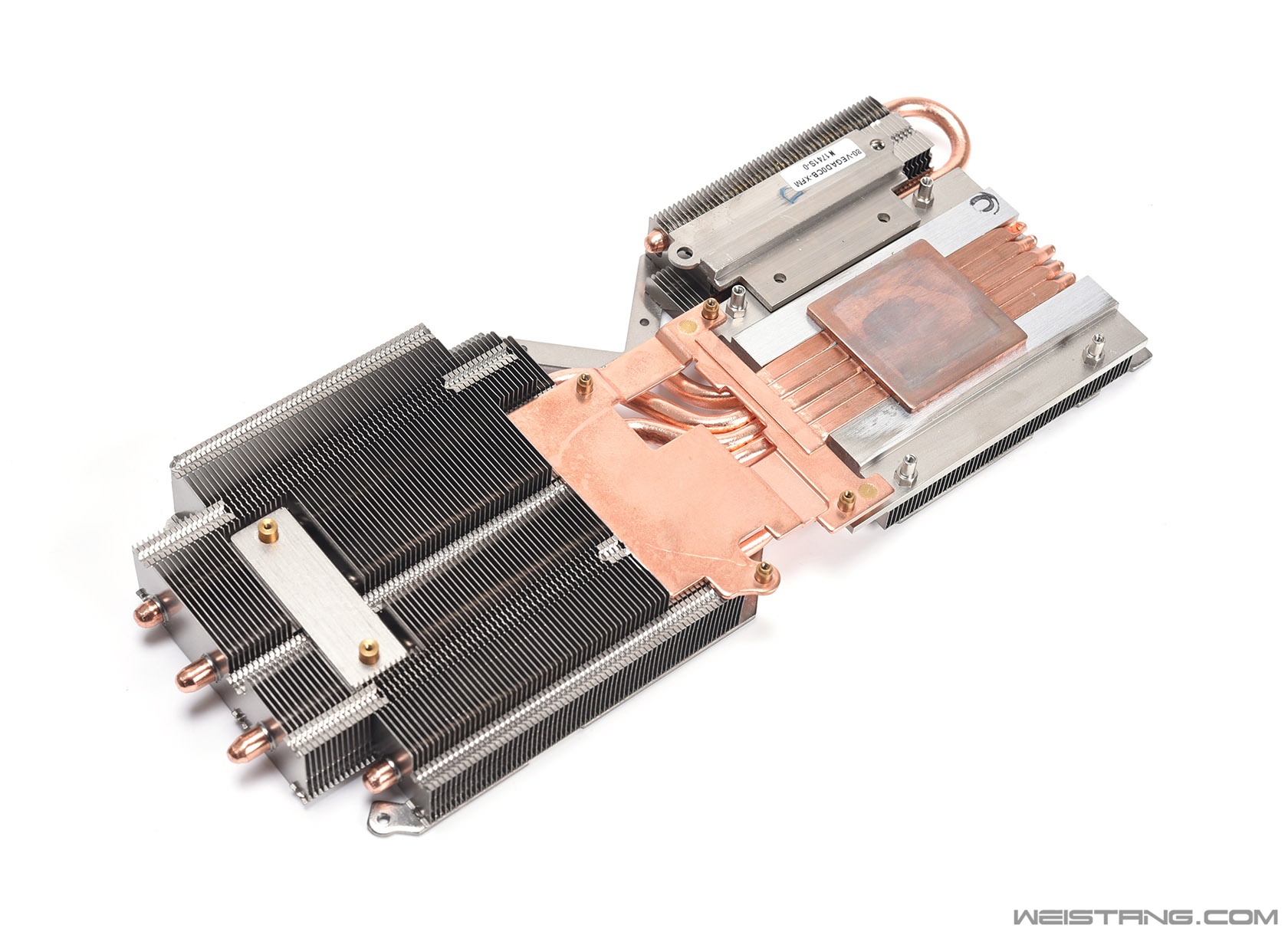

两部分铝制散热鳍片规模非常大,也非常密集,规模最大的部分是靠近显卡末端的,也就是可以直接被风扇吹透的一边,这样做好处就是只要风扇转数足够,那么就可以用最快的速度让显卡温度降下来,特别适合机箱内散热条件优秀的情况。 散热器 散热器 正面 背面 VEGA56核心散热部分与供电VRM部分的Mosfet都是铜底直触,核心部分总共用了5根6mm订制新型热管。 热管特写 mosfet散热部分的铜底并没有直接跟热管连接 而是一整块铜底与后面的散热器接触 热管依然是采用了焊接工艺拥有极佳的导热性能 给另一侧的mosfet散热的模块 热管的冷端与这部分鳍片焊接 |
