PCB

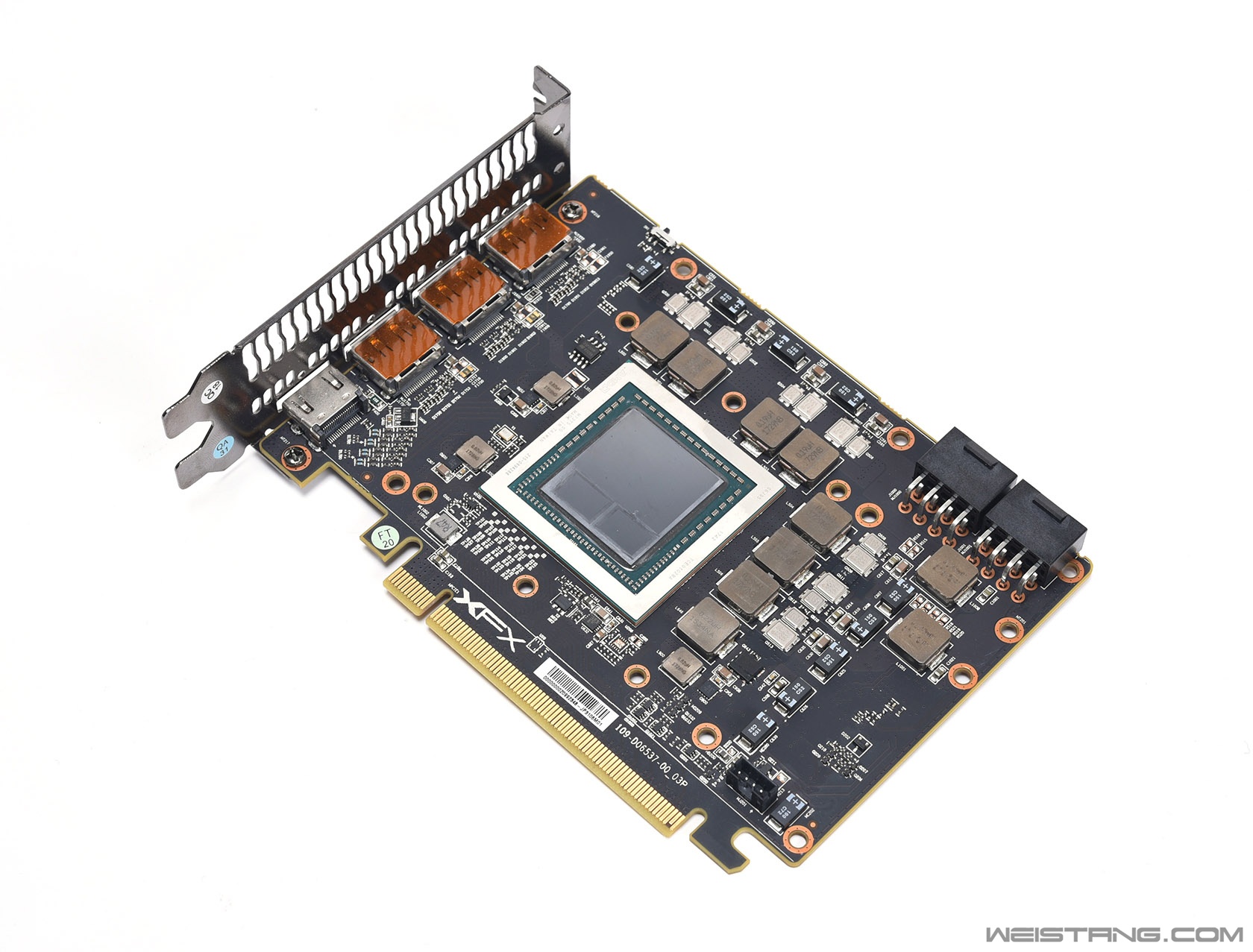

取下散热器后能看到非常大的VEGA10的核心,HBM2显存跟GPU核心都封装在了一张PCB上。供电采用了8+2相,全IR方案,输入与输出电容全是贴片钽电容与MLCC,做工用料非常优秀,来应对210W TDP的VEGA56没问题。 PCB部分 PCB部分 正面 背面 VEGA10核心 IR3521跟公版是一样的供电主控 AMD订制方案 目前显卡供电主控中堪称顶级 供电部分特写 IR6894+IR6811一上一下mosfet 内阻很低 用的是专利的铜盖封装 mosfet driver设计在了背面 是1拖2的driver 能看到输出电容密密麻麻 特写 特写 |
