拆解（外壳）
之前赏析文章中说过，Precision这只鼠标如果拆掉上壳，那么必废掉，固定结构是上壳可能是卡扣，然后内壳与底壳是螺丝固定，暴力拆解的话很容易让外壳出现变形甚至断裂，一体式按键很容易被影响到手感。在拆解之后更加让我确信了这一点，就像当年Surface Pro平板电脑拆解一样，拆解维修难度极其高。在打开上壳之后发现，除了卡扣以外还有用胶固定，仿佛就在告诉你，过保了出现问题的话，如果没有新外壳替换，那么就做好废掉上壳的心里准备吧。  杯具的上壳 按键柱用的是高硬度贴片 为什么这个高硬度贴片不用金属片？其实如果是自己MOD改造的话可以，但会引出两个问题，第一手感，第二微动触点长时间容易杯具。  上壳末端的圆形卡扣  点胶的固定柱 拆解后也直接断裂了  内壳特写 有5个螺丝孔位与底壳固定  做工还是相当赞的  特写  内壳上固定槽内残留的断裂固定柱和点胶  这个位置也有  中央滚轮模式切换按键用的是贴片微动  打开中壳能看到整体做工相当出色 排线布局都很小心  滚轮总成以及一颗3V直流马达 为了集线还特意用了一个转接子PCB在尾部  滚轮和马达总成与上壳是用塑料挂轴固定 前部有个弹簧 滚轮与MX Master都是属于电磁传动机构切换阻尼和无阻尼模式的，不同的是因为设计结构的差异，MX Master的滚轮可以在无阻尼模式下长时间滚动，而Precision就不行，所以MX Master的滚轮还有一个根据滚动速度自适应切换阻尼模式的设计。而Precision滚轮的刻度感实现与MX Master的弹簧+滚珠+滚轮刻度内齿的直触式有很大不同，Precision滚轮的刻度感是用非接触式的方式实现的，非常聪明。

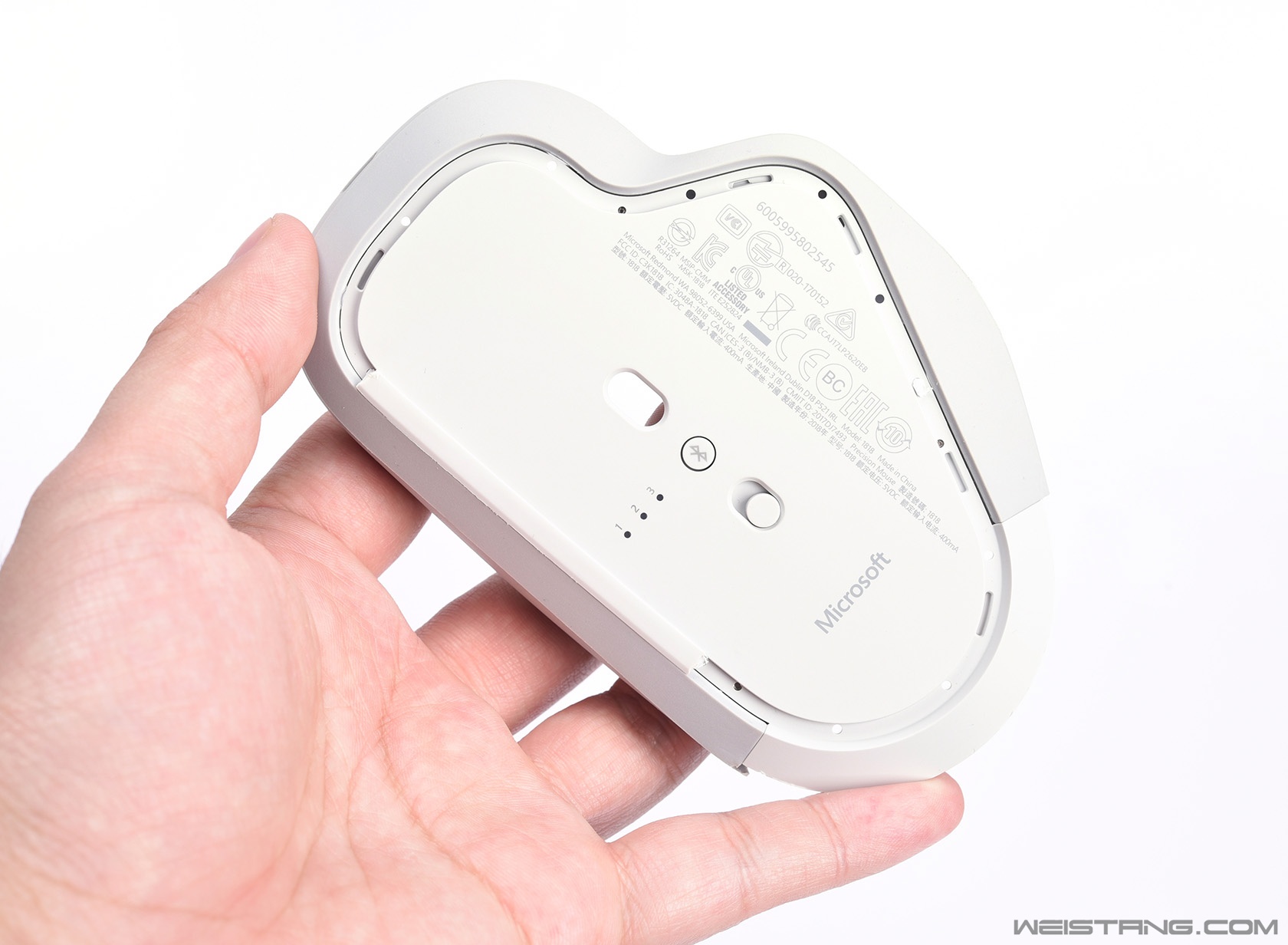

 主PCB部分固定也很谨慎 排线露出的地方很短 电池用的是电池盒总成  底壳特写  底壳特写  为了增加侧键回弹 用了金属连片  侧裙边缘的注入类肤胶边缘特写  底壳的脚垫也是个大问题 一旦磨损严重想换都难 更何况还没有替换的  垫脚是卡扣固定 一旦拆下来在扣回去很难稳定 |
