微软Surface Precision鼠标拆解

2018-5-7 21:15| 发布者: 大胖鸟| 查看: 51777| 评论: 140|原作者: 大胖鸟|来自: www.weistang.com

摘要: 开篇   首先感谢会员dreamjett分享的Surface Precision鼠标的拆解内容,我想许多对于这款鼠标感兴趣或者好奇的同学应该都希望看到拆解,之前外设堂也出过这款鼠标的赏析,因为是首发所以并没有提供拆解的样品, ...
拆解(滚轮)


   同样是用电机控制阻尼切换的传动机构,Surface Precision这款鼠标的设计在精度上和稳定性上要明显好于罗技MX Master的,毕竟也是MX Master早出生好久。全不锈钢滚轮,最有特点的就是我们前面说的,Precision的滚轮阻尼模式是非接触式来实现的刻度感,用的是磁铁,同时滚轮的滚动信号是用磁感应形式来实现的,MX Master则是用传统的光栅式,也就是说在使用寿命,滚动刻度细腻感,信号精度上,Precision完爆MX Master,但后者一个可控自适应切换刻度感模式就够Precision喝一壶了,所以大佬之间的互怼总是很有看点。

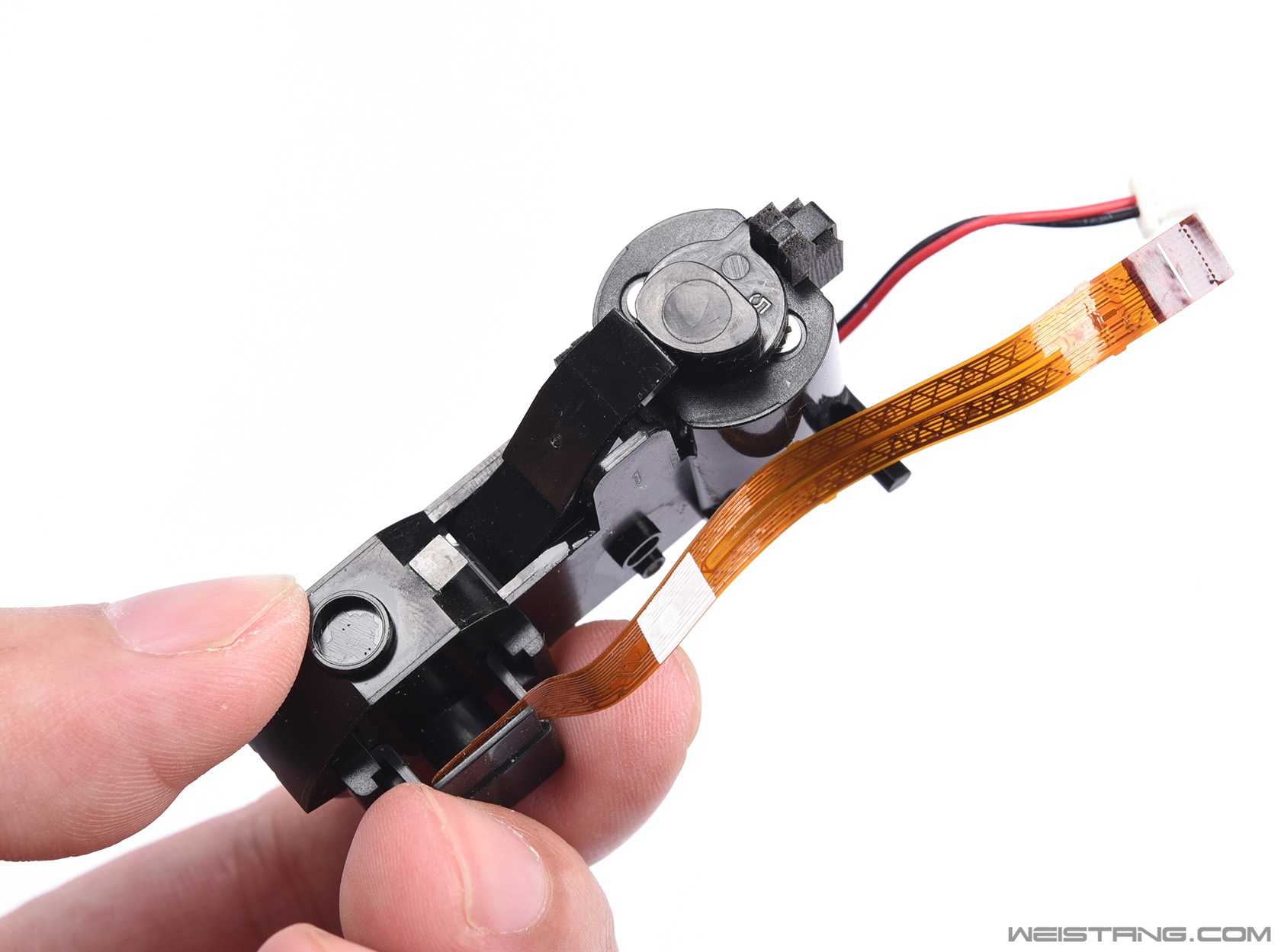

滚轮,电磁感应IC,直流马达以及刻度感传动机构都在同一个总成上



如果你很喜欢MX Master估计也会希望能用这样的一体总成设计



底部特写



有阻尼模式 注意磁铁部分与滚轮并没有接触



无阻尼模式 磁铁远离了滚轮



滚轮实现阻尼刻度感的磁铁模组


  阻尼模式下的刻度感是怎么实现的?利用了三个磁性差异的磁铁模组与钢质滚轮表面不平的横向纹理,当磁铁平面距离非常近的时候,滚动滚轮就产生不同的磁力差,这个磁力差就是滚动的一个刻度,并且刻度感过渡很柔和,不过少了几分MX Master滚轮刻度模式的机械感。



滚动信号是用磁感应IC接收的



无阻尼模式的马达传动机构状态



有阻尼模式的马达传动机构状态


  Precision的滚轮模式切换马达不用担心像MX Master一样时间长了与转子固定的部分会松掉然后与传动杆接触不好,Precision这个转子传动部件是椭圆形结构,切换阻力变化很线性。


阻尼切换传动部分为了减少动作噪音还有减震棉做缓冲



滚轮滚动磁感应IC



与磁感应IC对位的磁块是安装在滚轮上的



滚轮特写

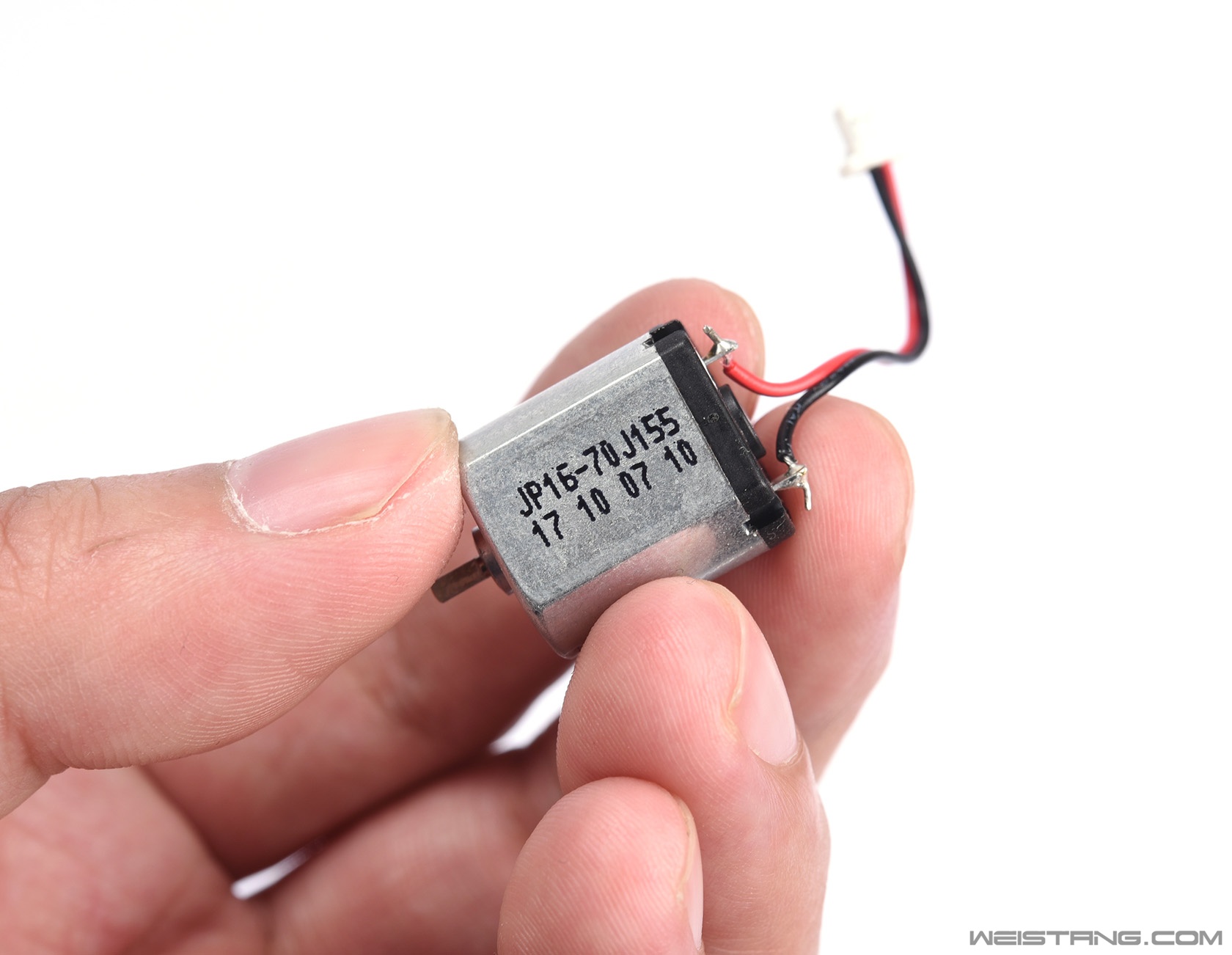

直流马达特写
