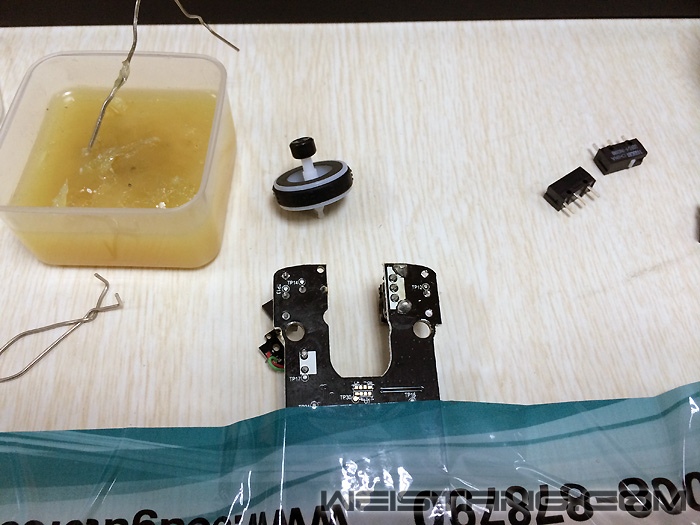

搞太攀皇白版测试正好顺便给微动换了，7N实在无法容忍，准备换成两颗7N（20M）。 换微动过程中遇到了一个问题，并且这个问题非常非常有代表性，那就是恒温烙铁温度不够无法融化原来微动焊盘的焊锡，这是一些朋友在更换微动时候很容易遇到的问题，当然如果你用的是带调温台的烙铁那就另说了，这里主要详细的说一下遇到焊盘焊锡无法融化的时候如何继续更换微动，并且尽量保证焊盘不被破坏。 好了，关于太攀的拆解这里不多介绍了，门户的评测中已经说的很详细了。接下来就是如何拆下原来的7N微动，首先要固定好PCB，大家可以像堂友w13089633466那样用重量比较可观的水平钳台，也可以像我一样用屌丝胶布。  固定PCB 第一步：固定好PCB后我们要做的就是用斜口钳来剪掉两个微动多余的引脚，这样做主要是为了降低接下来拆微动时候的阻力。  剪好引脚后
第二步：因为本身太攀皇蛇原来的焊盘焊锡比较薄，接下来我们要给焊盘焊点位置再补一些焊锡，熔点比较低的焊锡了当然是，这时候要向原来的焊点涂一些助焊剂，这样是为了保证焊锡能够“吸附”在原来的焊锡之上。  涂好助焊剂
第三步：接下来要做的就是开始补焊锡了。

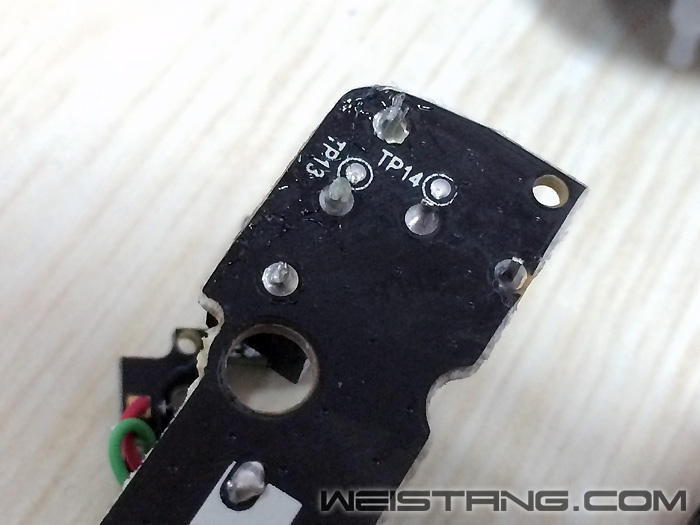

 补好焊锡

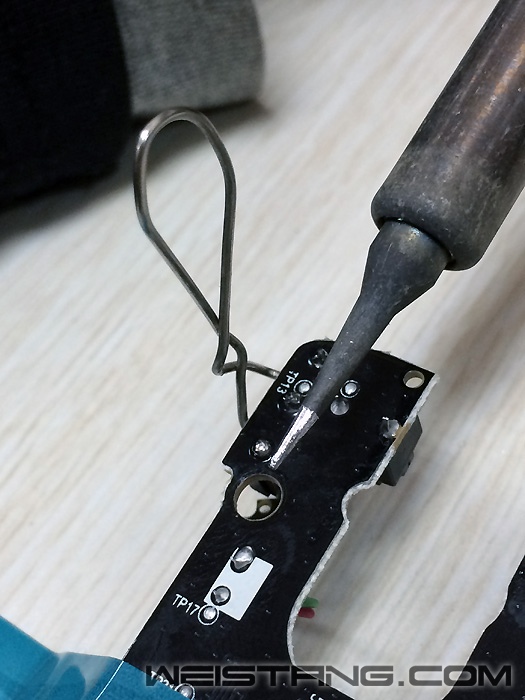

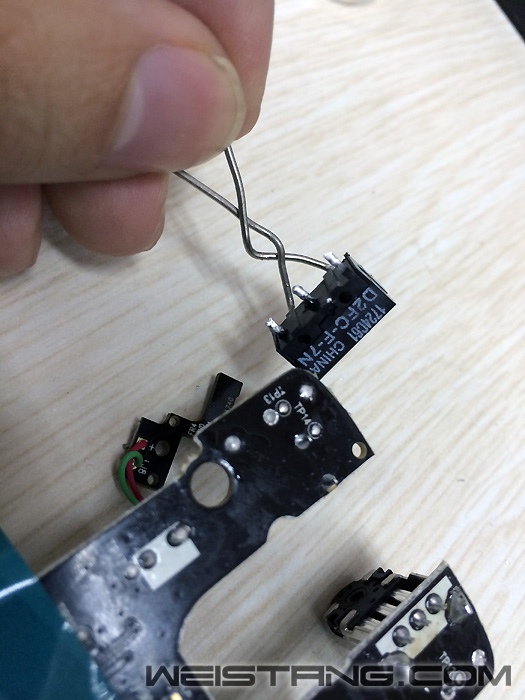

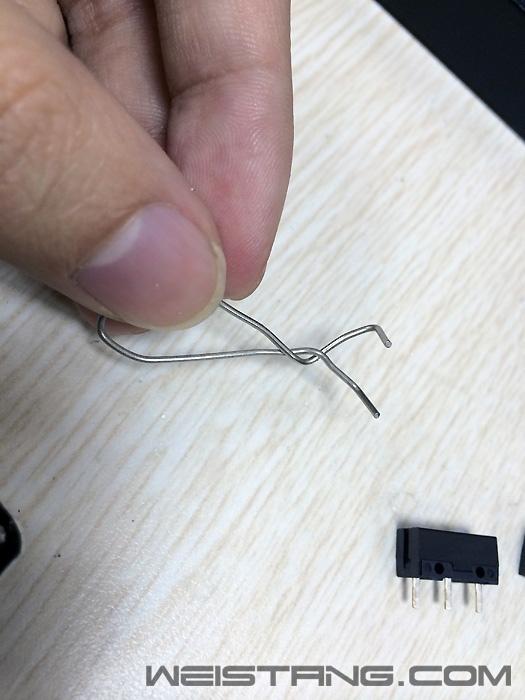

第四步：重点来了，拆掉原来的微动，这里需要用到一个小工具，大家看下图，是不是很熟悉，没错，这就是我们之前开轴的神器“曲别针”。  同样可以用来搞微动的“神器”  使用方法 然后我们要做的就是右手用烙铁与PCB平行接触到焊锡，让焊锡软化，同时左手用曲别针进行前下和后下的运动，将原来的微动拆下来。  注意烙铁的位置摆放  左手控制曲别针

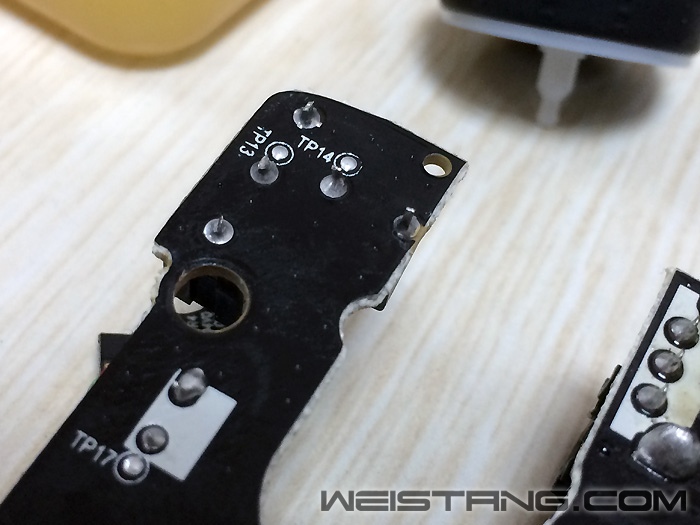

 烙铁一定要尽可能接触到至少两个焊盘的位置  搞下来的微动 第五步：搞下来微动后还没完，新的微动还不能很容易的安放上去，因为上述拆微动的方法并没有吸除焊锡，所以焊盘的过孔已经被焊锡堵死了，下面我要做的就是通开这些堵死的过孔，这时候我们还要用到另外一种工具，那就是空心针。  被堵死的焊盘过孔
 用烙铁加热焊孔的残锡 然后同时用真空针插进去  被通开后的焊盘过孔 第六步：安装新的微动，这里我安装的是20M，然后就是开开心心地上焊锡吧   因为焊盘比较细小 所以最好焊点造型不是那么美观 我就是这样的人 焊盘焊锡不美观心里会感觉比较不爽 真的 |
局外人 发表于 2014-5-11 10:51
吸锡器 镊子 空心针 够用了
完蛋苗儿 发表于 2014-5-11 14:30
我就搞不明白为啥你们都不能忍受7n，非要在还没用的时候就把7n换成10m或20m
完蛋苗儿 发表于 2014-5-11 14:30
我就搞不明白为啥你们都不能忍受7n，非要在还没用的时候就把7n换成10m或20m
教父 发表于 2014-5-12 01:04
大鸟难道也有强迫症吗
魂竹郭 发表于 2014-5-11 22:26
胖鸟，问下你的烙铁是多少w的？另外用的助焊剂是什么？我用松香老是感觉清理挺好，助焊上没啥用啊……
Pisces 发表于 2014-5-12 00:07
买国行，坐等双击换新，不行还能退，这是一个方法吗
