拆解

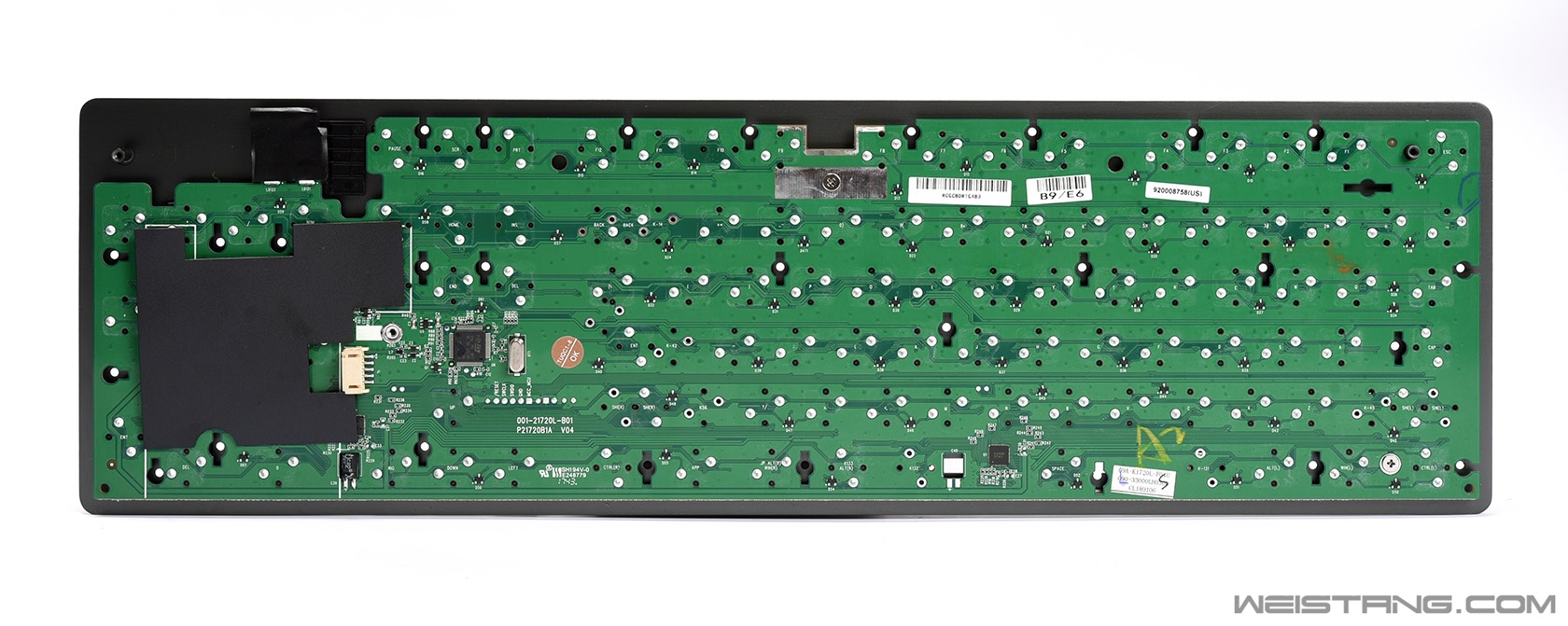

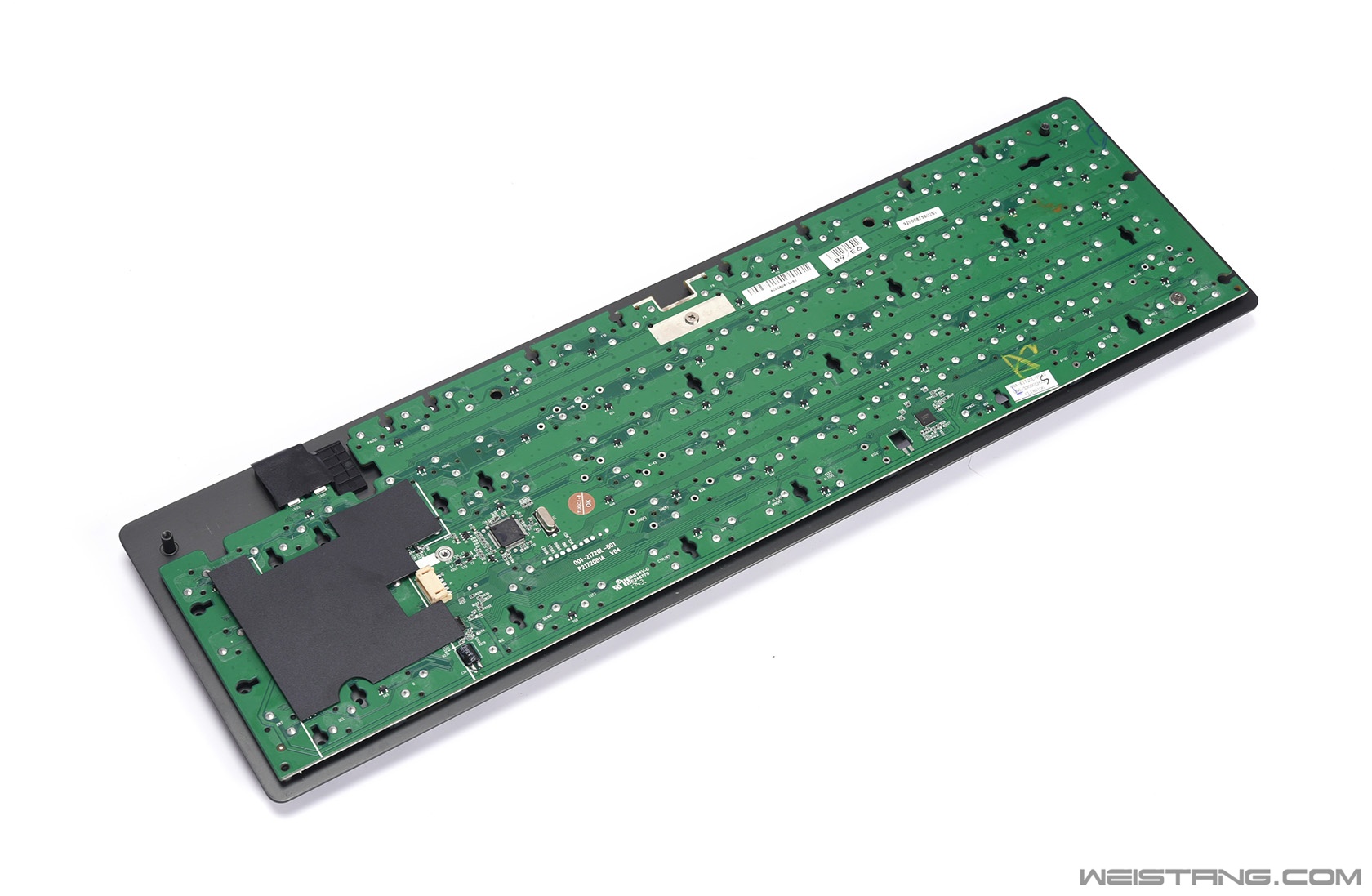

底部有两颗螺丝,其余螺丝全在轴体之间,上壳金属面板固定了28颗螺丝,底部靠前的脚贴内各一颗,总共30颗固定外壳,没有任何卡扣。 ![]() 取下底壳 ![]() 底壳比之前的G413更加强化了稳定性,加强筋X排列 线材固定也都有螺丝固定 ![]() 底壳厚度约为2.57mm ![]() 上壳铝镁合金外壳厚度1.41mm ![]() 底壳的加强筋细节特写 PCB方面整体成本觉得比G413反而更低了一些,应该是考虑以后无线的方案吧,所以用了大面积覆铜。 ![]() PCB整体 ![]() PCB整体 ![]() S4506 RGB LED驱动IC 总共用了两颗 ![]() 意法半导体的STM32L100主控 跟G413一样 ![]() 轴体焊点特写 对应有的键位是有用来实现26键无冲的二极管 ![]() 侧面轴体固定特写 ![]() 侧面轴体固定特写 ![]() PCB正面的贴片RGB LED 跟G910的一样 也算是目前RGB键盘中最小颗的贴片RGB LED了 |
