拆解

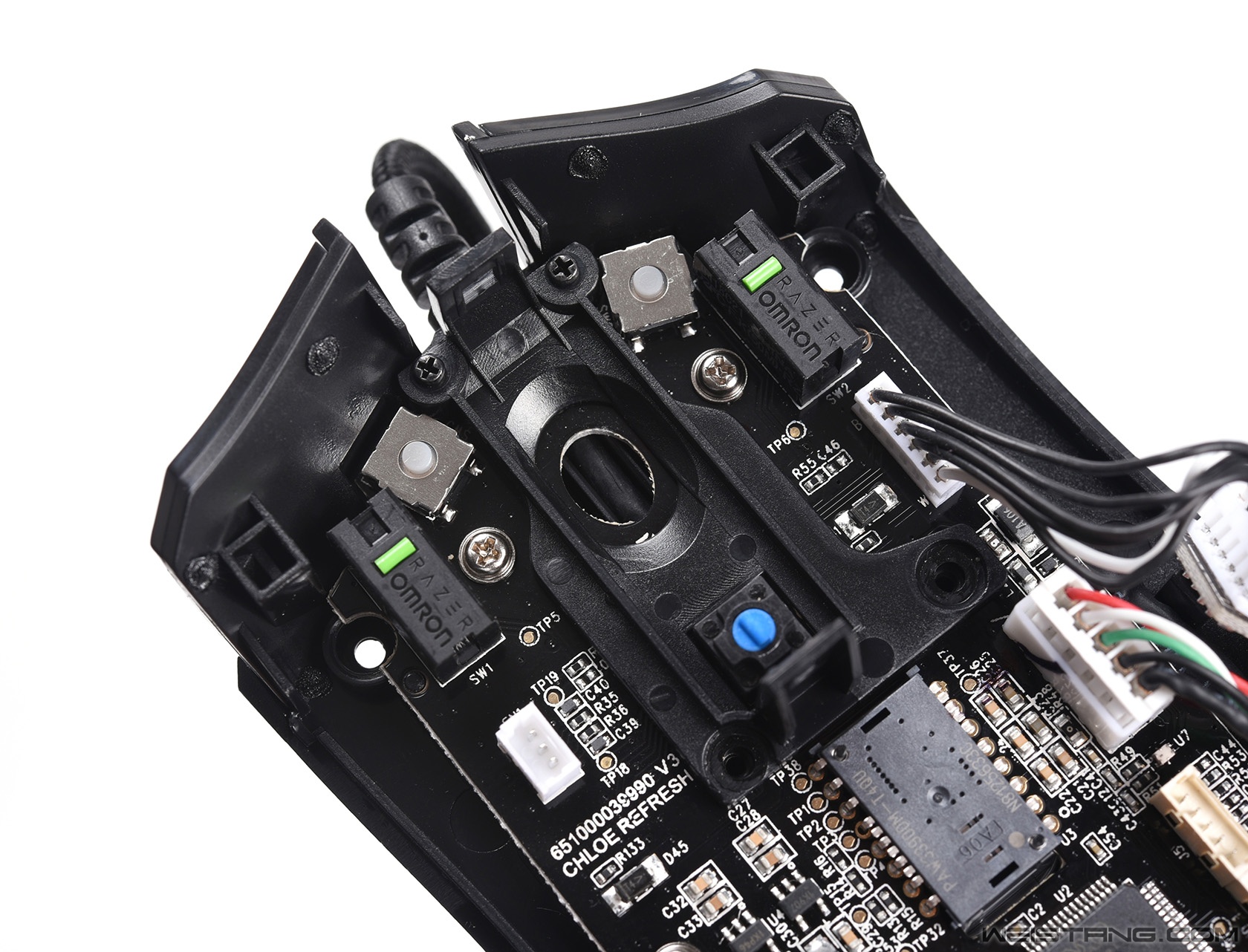

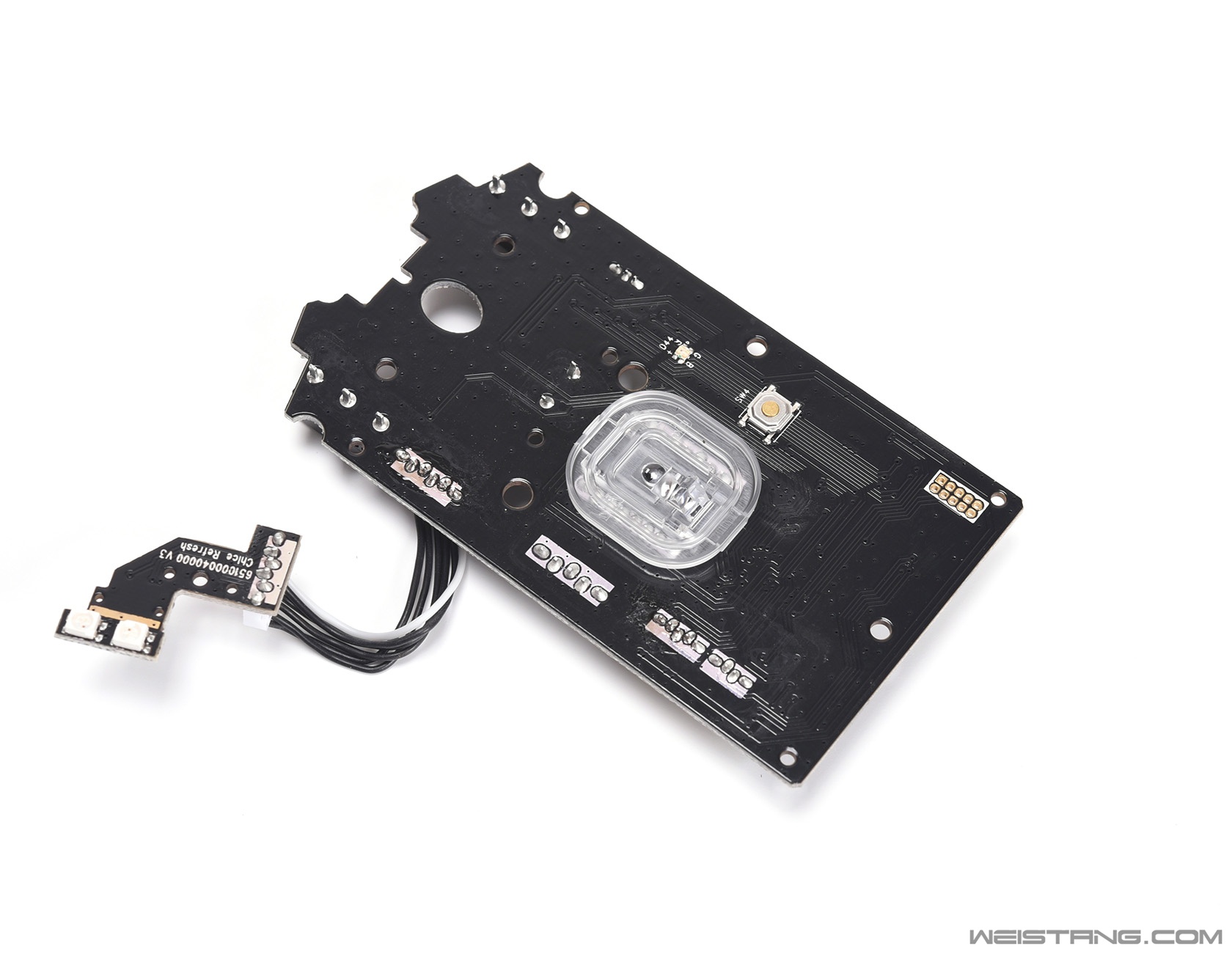

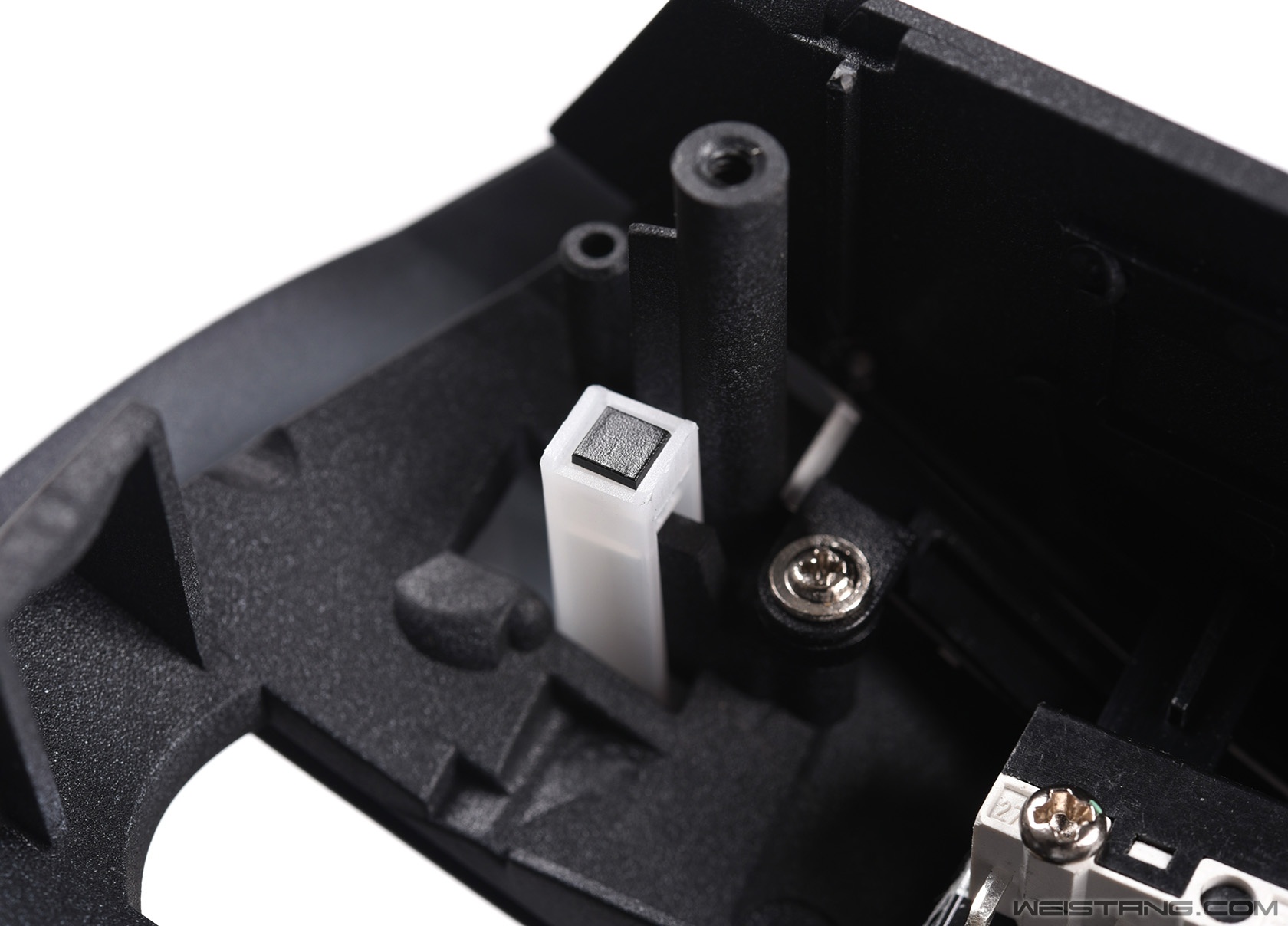

曼巴眼镜蛇的结构布局也是相当标准化,外壳固定通过底部四颗螺丝,内部有三组排线与上壳连接,拆解非常容易。 拆解 上壳的结构与上一代的曼巴眼镜蛇方案相同 按键柱的耐磨处理 取下上壳 滚轮横向按动的微动触点是软的 为了更好地增加弹性 滚轮总成结构与上一代的曼巴5G类似,都是两端固定,不足是容易产生滚轮晃动的情况,纵向+水平,实际上曼巴精英版滚轮的横向晃动确实挺明显的。 底壳内部特写 有独立的理线槽 PCB正面 PCB背面 正面 PCB布局很清晰,LED驱动IC和主控都在PCB正面。整体PCB做工依然保持了之前的水平,目前来看属于不错的水平。 原相订制的3390引擎 主控与锐蝮蛇无线是相同的LPC11U68J 32bit Cortex-M0 ARM架构, 内嵌256 kB flash 和32KB SRAM,目前算是雷蛇鼠标中顶级方案的主控,但超极版曼巴的方案尽管性能也非常强劲,但属于考虑节能策略的方案。 雷蛇订制的50M绿点微动 与欧姆龙蓝点是同方案 |
