Orico 2599U3 2.5寸USB 3.0硬盘盒评测

2014-5-21 18:56| 发布者: admin| 查看: 33627| 评论: 12|原作者: 小菲|来自: www.weistang.com

摘要:   Orico的2.5寸移动硬盘盒分两个系列,一个是采用全铝外壳并且具备eSATA+USB 3.0的2596系列,再有就是针对主流市场采用轻便塑料顶壳+金属底壳和仅有USB 3.0接口的2588U3系列,2588U3定位很清晰,主要是针对一般大 ...
拆解


  没有特殊情况建议不要拆解硬盘盒,都是塑料卡扣,用外力拆解的话可能会不小心伤到卡扣。

打开后盖

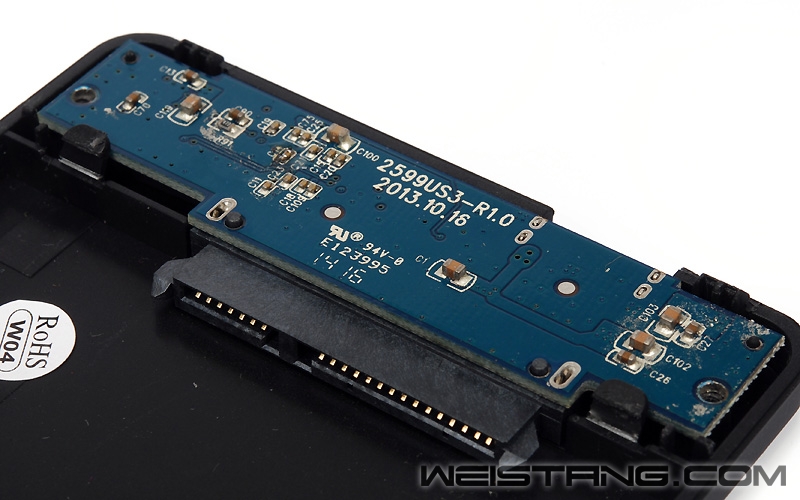

  蓝色的PCB,方案和上一代一样都是瑞发科的NS1066-USB3.0 to SATAⅡ桥接控制器,不过PCB Layout有些调整,最主要的变化就是这次的2599U3的SATA接口焊接排线都在PCB一侧,并且和主控在同一侧,减少了过孔数量。


PCB



天津瑞发科的NS1066 SATA II to USB 3.0 主控


       主控芯片采用的是天津瑞发科的NS1066,主要特点是IO性能强劲,完全可以识别硬盘的SMART信息。


AX1117 LDO 供电主控芯片



  AX1117是为主控芯片提供LDO线性供电的控制器,主要是提供5v与3.3v输出,同时这颗芯片还提供了包括短路和过载保护。



SOIC8封装的512bit  Flash 芯片
