Inwin A1 mini-ITX 机箱装机评测

2018-8-13 15:13| 发布者: 大胖鸟| 查看: 33596| 评论: 130|原作者: 大胖鸟|来自: www.weistang.com

摘要: 开篇 　　mini-ITX方案曾一度作为PC DIY相关业务的一个增长点，有机会把PC做的更小也顺应了时代的变化，当然ITX方案在诸如扩展性与散热器等兼容性方面会让用户很纠结，这些设计也能看出一个mini-ITX Tower方案机箱 ...
主板


　　装机配置简单说一下，随手的一些配件，主要是为了给大家看一下风冷装机后的简单效果，Ryzen 7 1800X+ROG Strix B350I GAMING+XFX RX580 8G黑狼+Intel 760P +利民Macho Rev.B+十铨XCALIBUR内存（长梳子内存与散热会有点兼容问题），很简单，下面来看一下这款板子。



ROG Strix B350-I GAMING 正面



背面


　　其实应该搭配2600或者2700更合适一些，最新型号的ROG Strix B450-I GAMING在接口扣上多了一个HDMI 2.0，内存频率支持更高，但其他区别不大。这款板子其实单独来说是挺有卖相的，特别是M.2与SupremeFX音频整合的Combo卡和设计，可能一些朋友为了这个厚重的散热器有支持AuraSync的logo就剁了，但这个板子有个最大的问题，就是B350桥芯片被设计在了M.2扩展卡的正下方，完全被挡住了，并且散热片规模也很小，其中原因也是显而易见，AMD这个AM4接口定义太占地方了，所以只能把M.2扩展与声卡整合到一起采用了这样的分层设计，再加上本来mini-ITX箱子就可能存在风道紧凑的情况，所以桥芯片散热是个问题！



整体



整体


　　其余的比如3个风扇扩展位，支持水泵专用大功率4pin接口，Q-CODE POST指示灯，SAFE SLOT PCIE金属加固，WIFI GO蓝牙与WIFI COMBO卡，4个SATA接口，支持5V与12V的RGB灯光扩展，这些配置在千元内的话算是比较ok。



接口部分


　　AMD这个AM4插槽定义太占空间，并且供电规模也较大，所以VRM主控被设计在了原本是USB接口的位置，而这款板子的USB接口也都集中在IO面板靠后的位置。



供电部分是6+1相 电容都是尼吉康的MIL 5K 属于ROG STRIX标配



VRM主控 最高支持600kHz开关频率

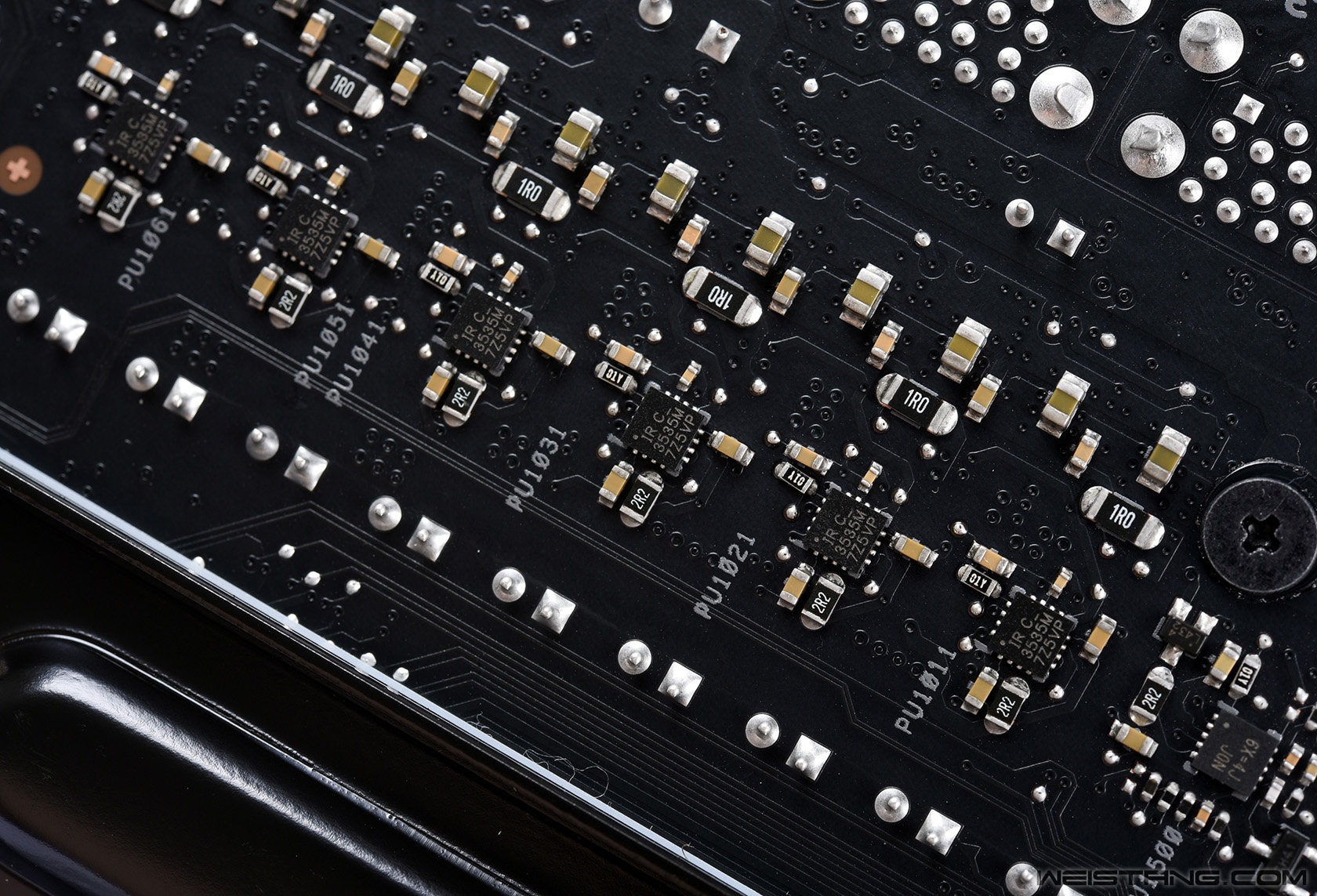

主板背面的IR3535M Mosfet Driver



靠近内存一侧的PCB背面依然设计了支持AuraSync的贴片RGB LED



SupremeFX S1220A声卡与M.2扩展卡



桥芯片散热片 距离PCIE插槽也相当近 夏季的话桥芯片温度超过65℃的也不是不可能


　　所以这套方案在Inwin A1的箱子里，我只想默频然后开Offset优化一下电压！



123456789下一页
