RTX2080Ti 拆解赏析 16相数字供电

以下是RTX 2080的图赏。

RTX 2080包装盒。

公版RTX 2080显卡的外观有了巨大的变化，放弃以往的涡轮散热，转而采用开放式双风扇设计，加上银色金属机身，看起来像极了“煤气灶”。

一块巨大的全覆银色金属背板，背板厚度达到了3mm，具有良好的散热效果。

8+6PIN的供电输入，可以提供350W的输入功率。

抛弃了传统的SLI接口，采用了第二代NVIDIA NVLink高速互联方案，能提供100GB/s的双向带宽，并且大大降低了延迟。

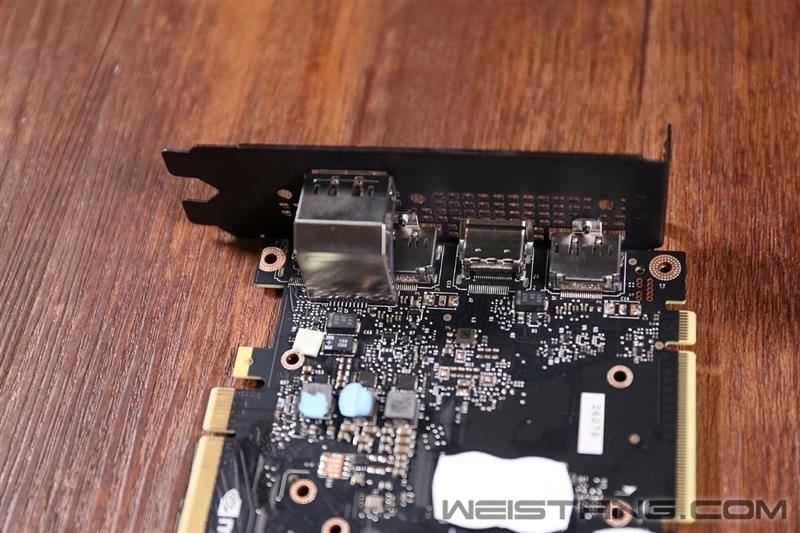

拆开扇热器后的PCB本体，RTX 2080采用TU104核心，拥有136亿晶体管，几乎2倍于GTX 1080。显存采用的美光GDDR6 14000MHz，单颗1GB，一共8颗组成256Bit 8GB，显存带宽达到了448GB/s。

供电部分采用了8相核心+2相显存的供电方案，并且大量采用了高端的钽电容，供电规模及用料远远超过了公版的GTX 1080（6+1相供电）。

散热器可以完美贴合PCB上每一个发热的元件，显卡不会出现某个部分温度过高的情况。

以下是RTX 2080 Ti的图赏。

RTX 2080 Ti包装盒。

与RTX 2080一样，RTX 2080 Ti也同样舍弃了以往的涡轮散热，转而采用双风扇设计，看上去就是一个价值一万元的煤气灶。

银色全覆金属背板，也同样是和RTX 2080一样，没有什么区别。

双8Pin供电，最高能提供400W的收入功率。

同样采用了第二代NVIDIA NVLink高速互联方案。

RTX 2080 Ti采用TU102核心，拥有189亿晶体管。

显存采用的美光GDDR6 14000MHz，单颗1GB，一共11颗组成352Bit 11GB，显存带宽达到了616GB/s。

供电部分则采用了14+2一共16相供电方案，顶级非公都很难达到这样的规模，看来售价万元的显卡在用料方面果真是舍得下本钱。

散热器可以完美贴合PCB上每一个发热的元件，显卡不会出现某个部分温度过高的情况。
