拆解

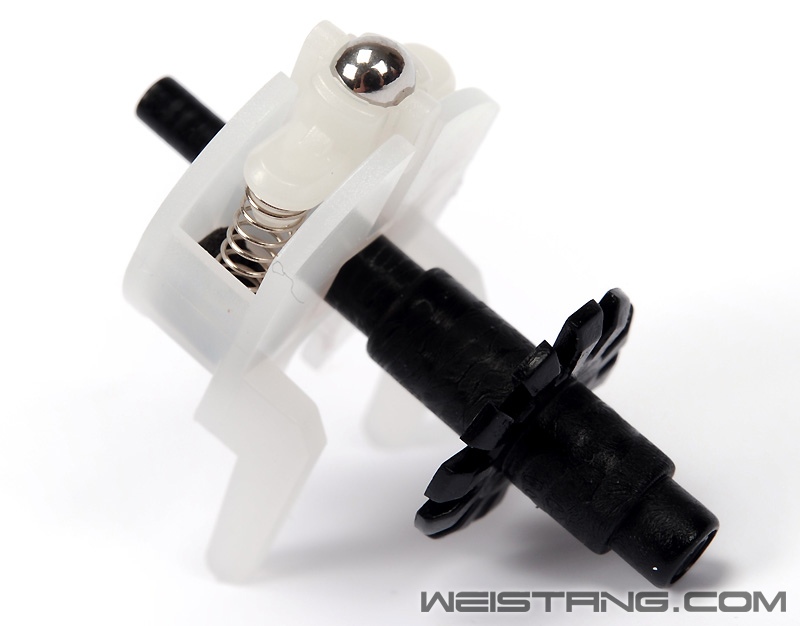

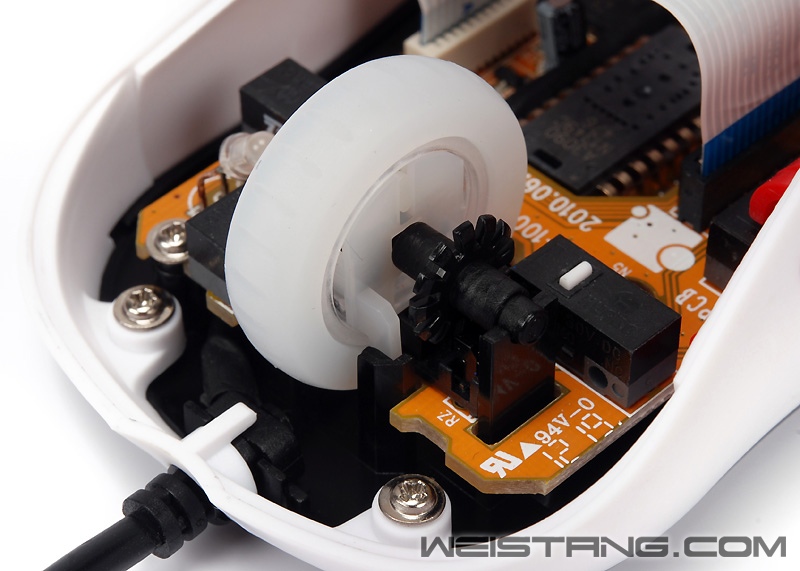

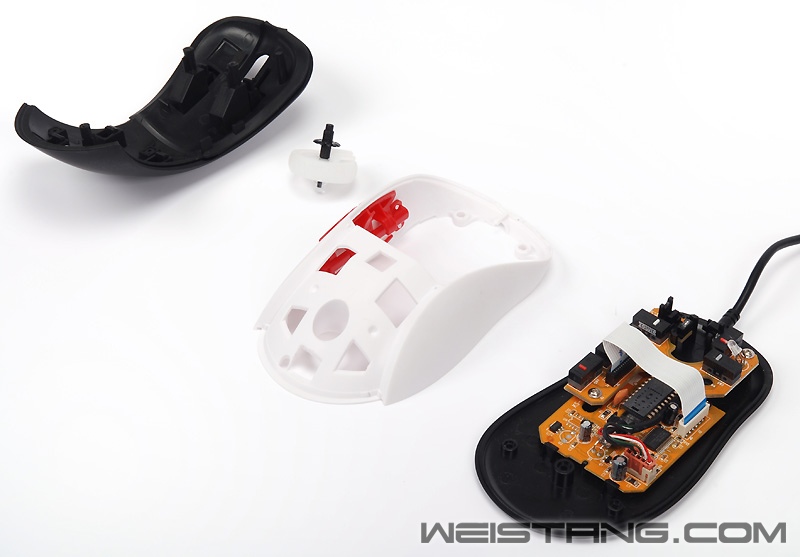

说到拆解EC1 eVo CL我认为应该算简单吧,比较难处理的地方就是螺丝要小心一些,别拧花了。EC1 eVo CL的固定螺丝分别隐藏在贴纸顶部下两颗和底部脚贴下三颗,注意螺丝的型号,一共有三种,不要搞错了。 固定螺丝的位置 拧下这几颗螺丝后几乎同时顶壳就下来了,非常方便,不会出现还有隐藏卡扣神马的情况。 拆掉顶壳后 这个中壳绝对是名副其实的中壳,可以看到PCB上金手指插接排线,滚轮是光栅式的。 特写 滚轮安装 EC1 eVo CL的滚轮安装设计我认为是非常好的,拆下顶壳后滚轮可以很轻松地就取出来了,刻度感触发机构都集成在了滚轮内部,下面我们来看看这部分机构。 滚轮特写 刻度感的触发机构 在滚轮内圈上会有24个刻度槽,然后在滚轮内部有带光栅盘部分的塑料横轴固定一个刻度触发结构,这个是一个钢珠在塑料轴套内,塑料轴套与外壳有弹簧提供压力,使得钢珠遇到滚轮内的刻度槽的时候会上下弹性起伏,这样就提供了EC1 eVo CL的滚轮刻度感。 贯穿滚轮的光栅盘 拆解 顶壳和中壳特写 中壳的这样设计可以保证侧面的外壳有良好的压力承受能力,不会出现用力按拇指侧面噶吱嘎吱响的情况, 底盘 |
