拆解

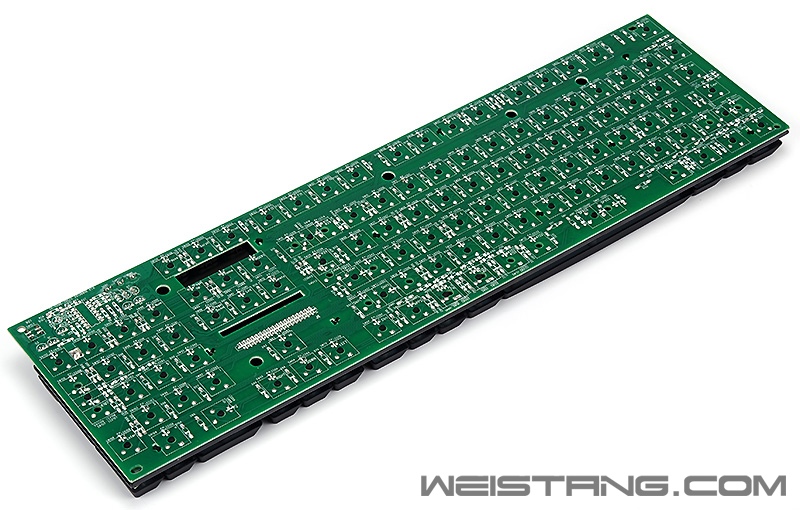

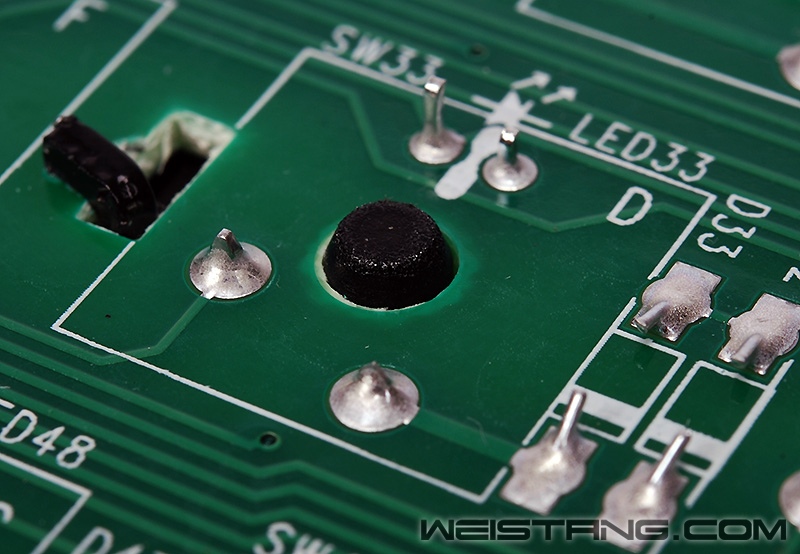

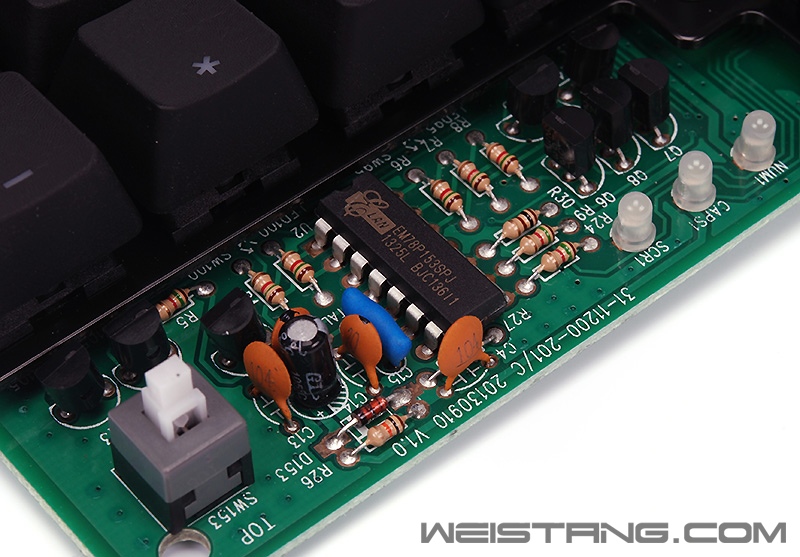

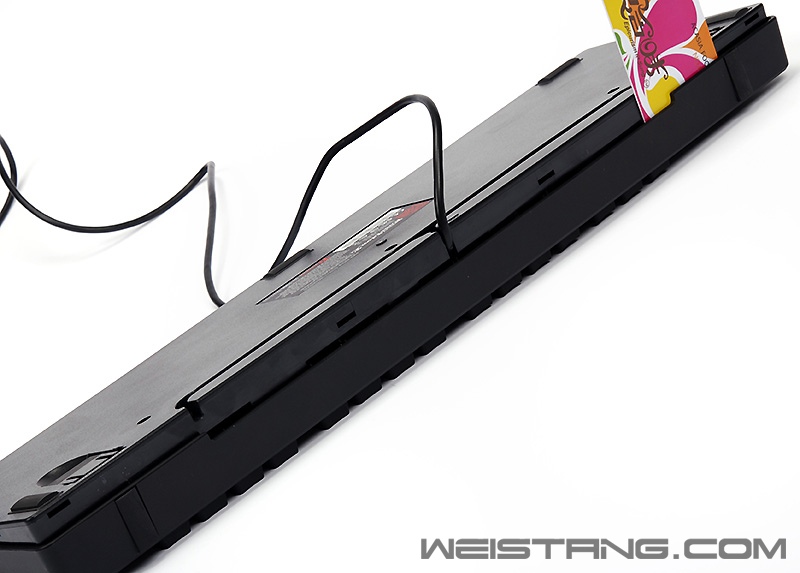

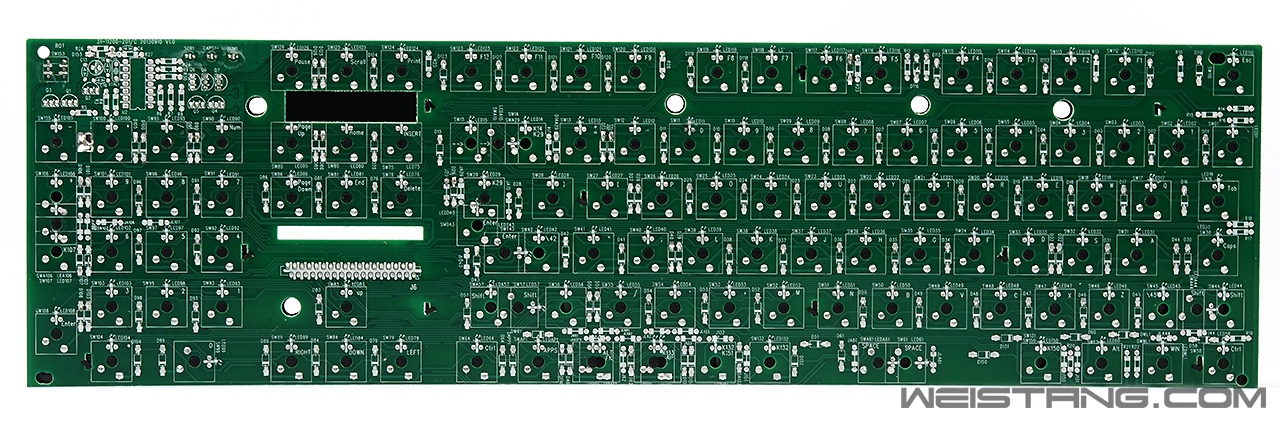

Tt eSPORTS 波塞冬Z外壳固定主要是底壳的三颗螺丝和8个卡扣,螺丝比较好搞定,卡扣的话直接刷卡解决就好,注意两边的卡扣处理起来有一点费劲,这个大家要耐心一些。 开壳 PCB是双层设计,但是所有轴的信号走线以及LED的灯路走线都在PCB背面,所以说波塞冬Z还是比较适合折腾改轴的。 PCB PCB背面特写 PCB背面是清一色的焊点,还可以看到在每个轴的边上都有一个对应的二极管用来实现N-Key。 对应每个按键在PCB背面都有标识 方便玩家换轴 LED和轴的走线都在PCB背面 主控以及背光压降外围电路 主控是台湾义隆8位单片机。

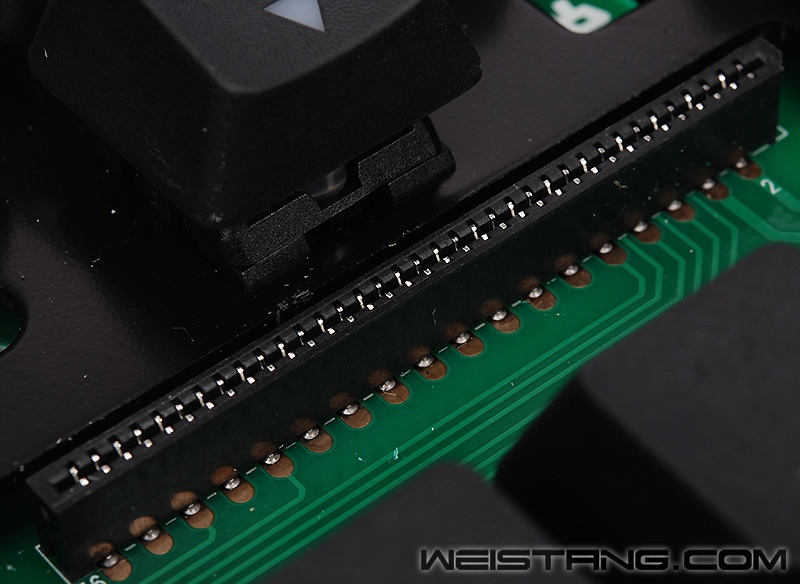

和USB线的转接采用的是金手指插接排线 |
imQi 发表于 2014-6-9 12:52
有特色,但不是非买不可特色
键帽越来越多的奇葩了
璀璨 发表于 2014-6-9 13:54
并没有感觉有多少特色。。说实话现在的背光颜色都已经做的差不多了。。。。。。
blares 发表于 2014-6-9 14:01
早先在隔壁看到过评测,cherry轴,第一感觉是朴实无华的,但看过大鸟的觉得键帽处理的还好,竟然是POM的, ...
璀璨 发表于 2014-6-9 16:05
不会不会有厂家出来就插座式的。。。。。。。
