讯景RX590 8GB黑狼版显卡评测

2018-11-25 01:45| 发布者: 大胖鸟| 查看: 24746| 评论: 62|原作者: 大胖鸟|来自: www.weistang.com

摘要: 包装　　就在前几天，采用AMD RX590方案的显卡陆续上市了，依然采用了GCN4.0图形架构，核心型号升级为Polaris 30，参数上面与RX580的Polaris 20并没有太大区别，制成工艺从14nm升级成了12nm，这一点也是提升核心 ...

PCB

　　讯景RX590 8GB黑狼在PCB上面也做了改进，特别是供电部分，毕竟Polaris 30的功耗更高，有同学问为什么用了12nm功耗反而更高了呢，因为这次的12nm其实主要是为了优化频率，让核心上高频成为可能，属于工艺的过渡优化方案，可能在一些同学心中这属于“14nm+”，这样想也有情可原。好了，一起看一下RX590 8GB黑狼版显卡的PCB具体设计。

PCB

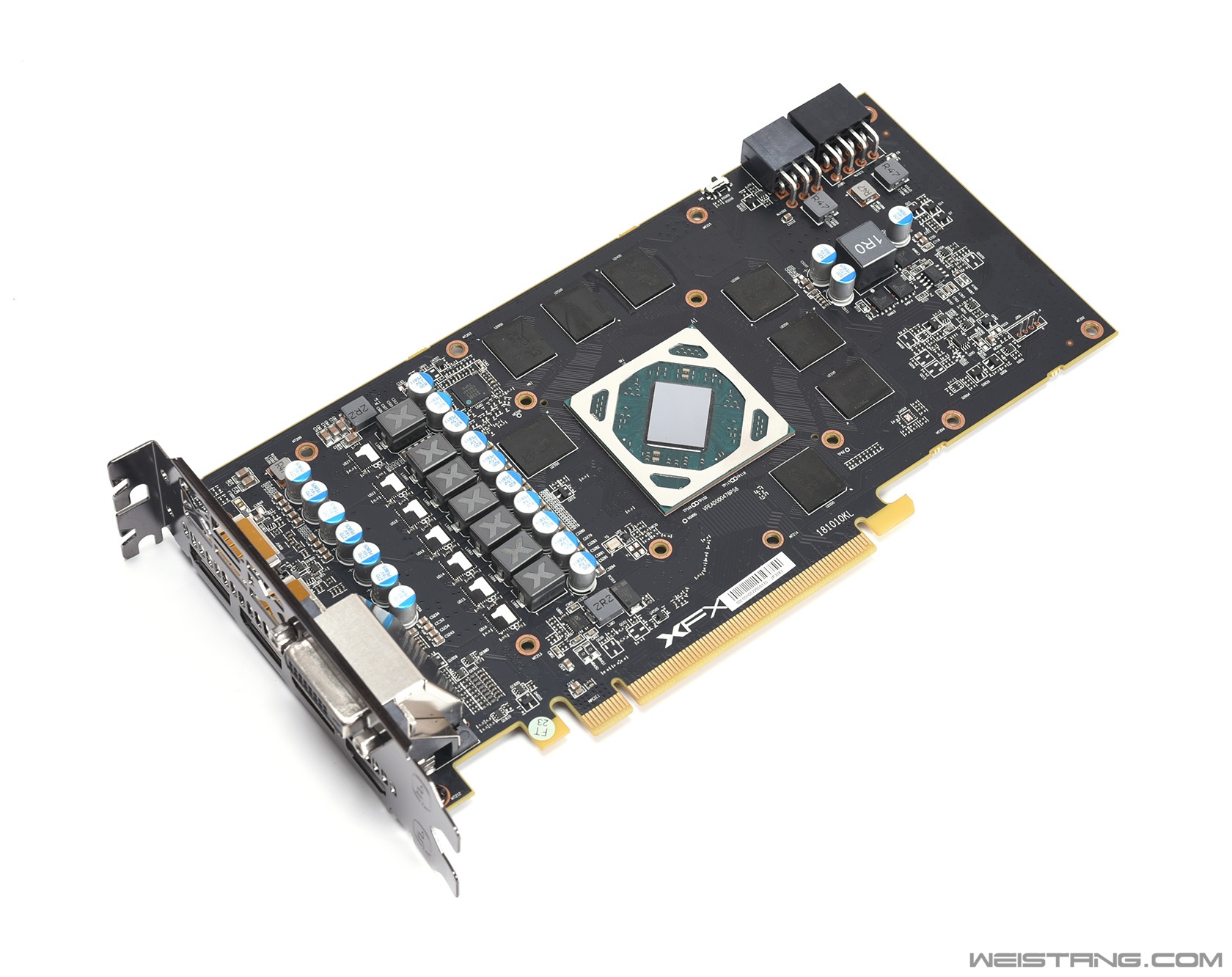

正面

　　PCB依然是讯景习惯的哑光表面处理的PCB，贴片元件非常规整，在这些基础电气元件的生产上，讯景是很注重细节的。VRM部分依然是前置，用了6+1+1相供电，核心6相供电，供电控制与切换IC全部用了顶级品牌IR的最新方案，将AMD多年公版显卡VRM下成本的思路延续到了非公版。

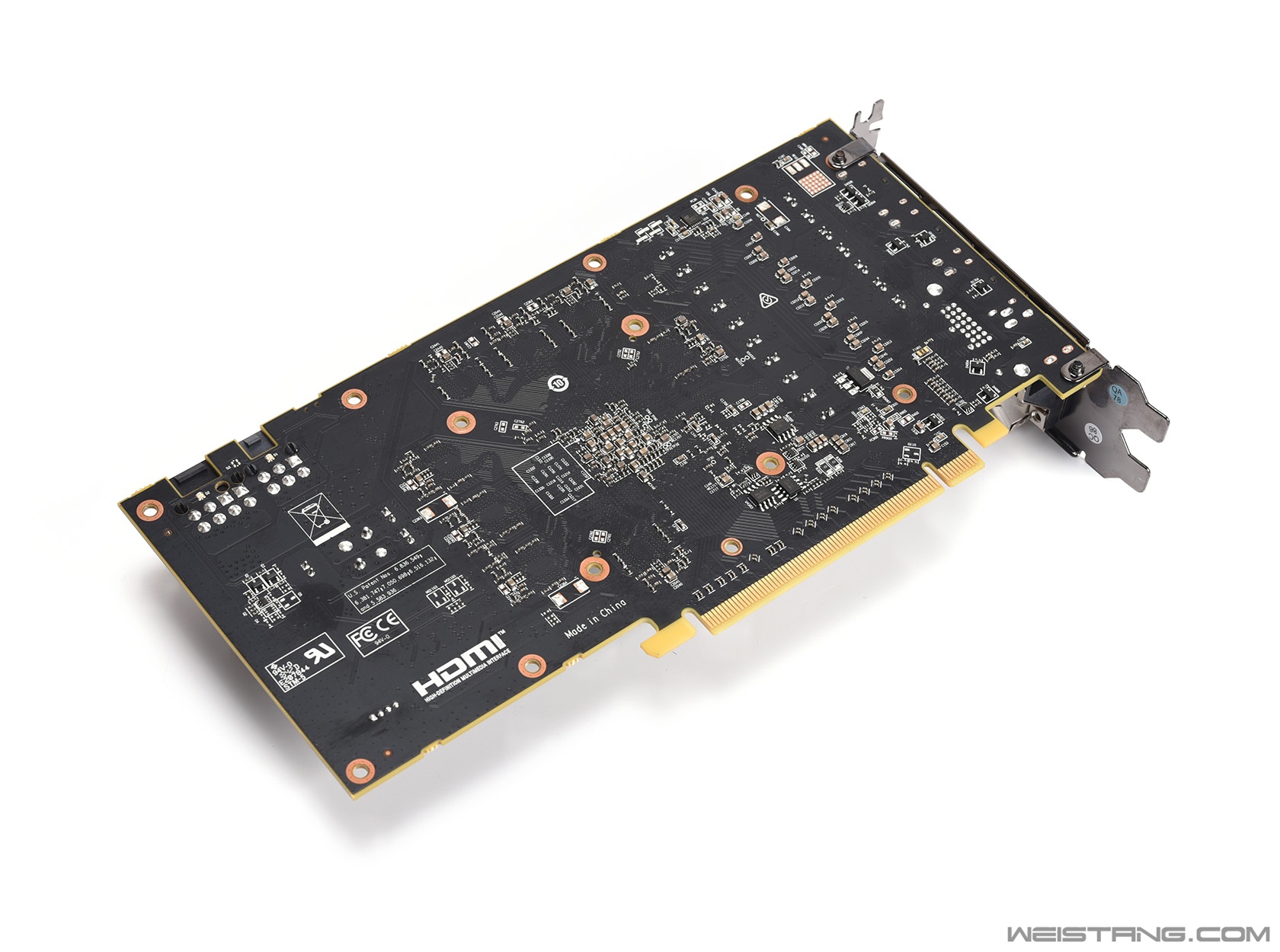

PCB背面

供电部分特写

　　很清晰的VRM布局，核心6相供电，电感用了讯景TrueX订制合金电感，表面打上了X的logo。输出用了固态与mlcc组合的电容形式。另外一个特色是高整合度的Mosfet用了一个增强型的型号，那就是用了IR3578M性能级Mosfet，支持50A的电流，PQFN封装，符合RoHS标准，具有完整的OCP与OVP保护，支持最高1.0MHz的开关频率，另外在封装表面有半裸金属散热盖设计，导热性能会更好。
