Orico M3H10全铝10口USB 3.0 HUB评测

2014-6-10 19:07| 发布者: admin| 查看: 22263| 评论: 15|原作者: 大胖鸟|来自: www.weistang.com

摘要: 　　 Orico近期推出的M3H4和M3H7 USB 3.0多口hub打动了许多外设爱好者，主要是全铝合金一体成型的外壳+简约的设计，非常适合与MAC平台做桌面搭配，而在今年的台北Computex 2014上，Orico还展示了这个系列的最旗舰型 ...
拆解

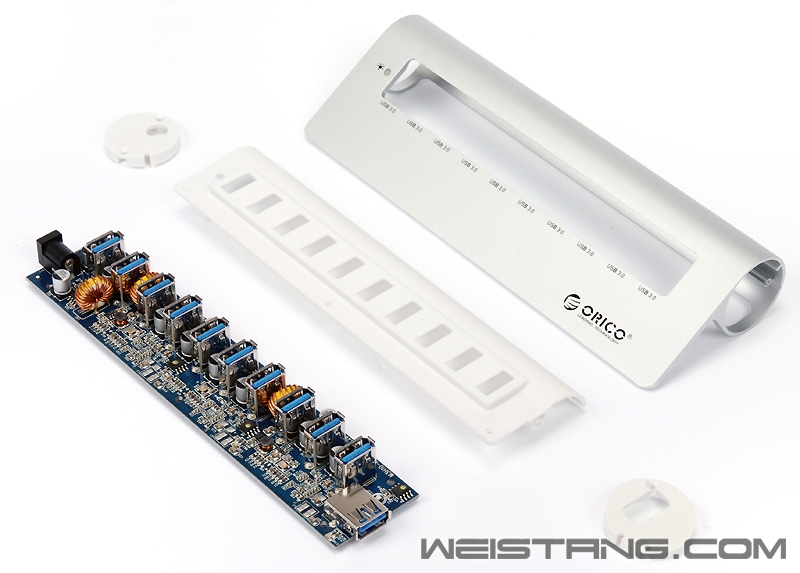

　　总共需要拧下13颗螺丝可以彻底拆开M3H10，可以看到铝合金外壳是CNC一体成型。

拆解


外壳

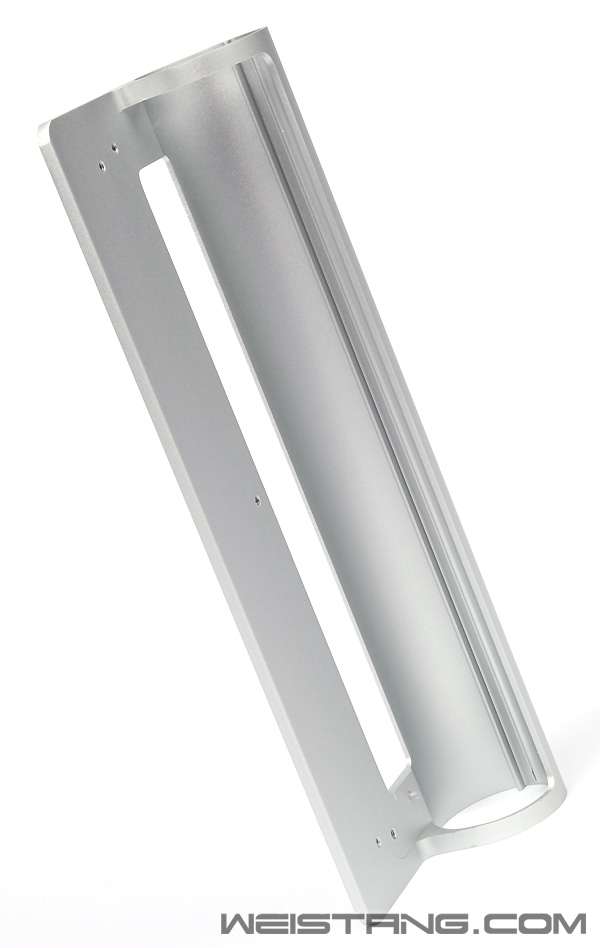

外壳内部


PCB 正面

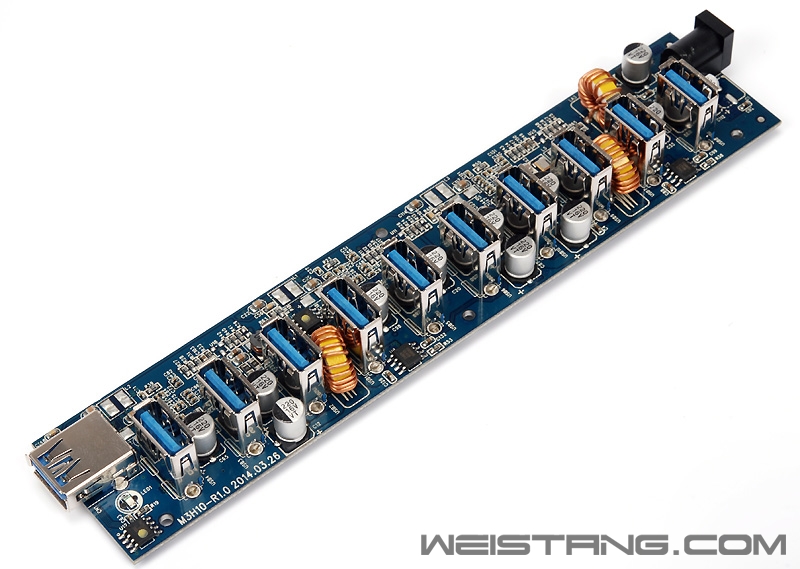

　　PCB的大部分元件都集中在了正面，几乎所有的IC元件都是贴片处理，包括12V-5V的三路供电IC部分以及三颗集线器主控的外围电路都在PCB的正面。


PCB 正面


PCB 背面

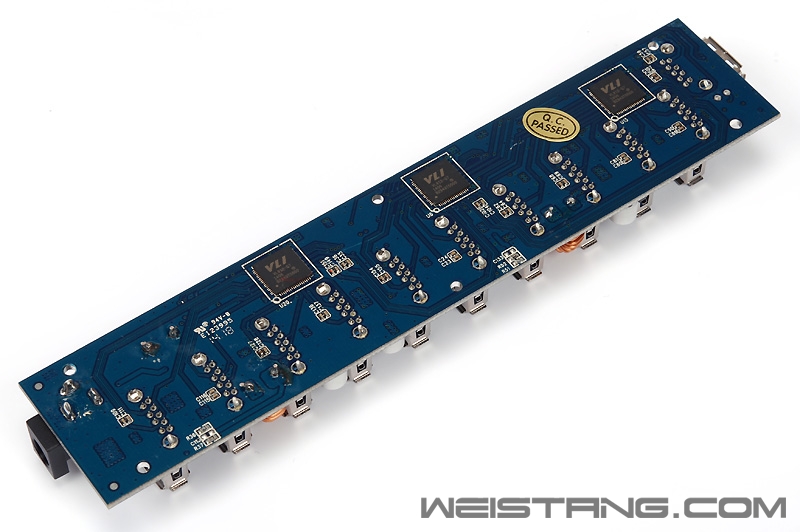

　　10个USB接口的焊点都比较饱满整齐，可以看到M3H10的10个USB接口是用过三颗威盛科技的VL812主控实现的。


VL812 usb  3.0 集线器主控


　　威盛VL812主控是其12年发布的一款支持USB 3.0 HUB的控制器，VLI812具备下游带宽均衡技术，保证下游的USB 3.0设备拥有最好的传输性能，每颗VLI812支持四个通道，这里M3H10采用了三颗VL812来实现的10个USB 3.0接口输出。


FR9809

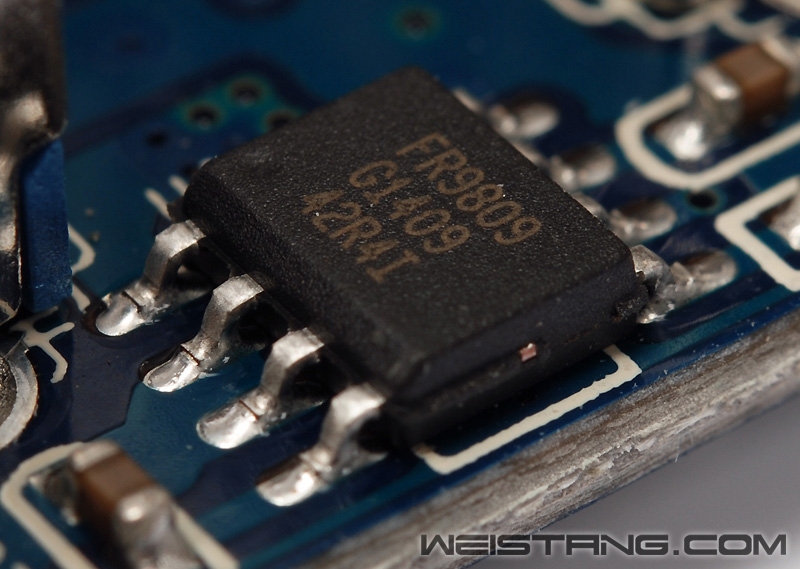

　　PCB上共有3颗天钰科技的FR9809 DC同步整流电源IC，这三颗FR9809来实现对每组VL812提供的USB 3.0接口的5V供电，FR9809开关频率为500KHz，转换效率在90%的水平，负载电流可达5A，具备过温保护和欠压锁定。
