拆解

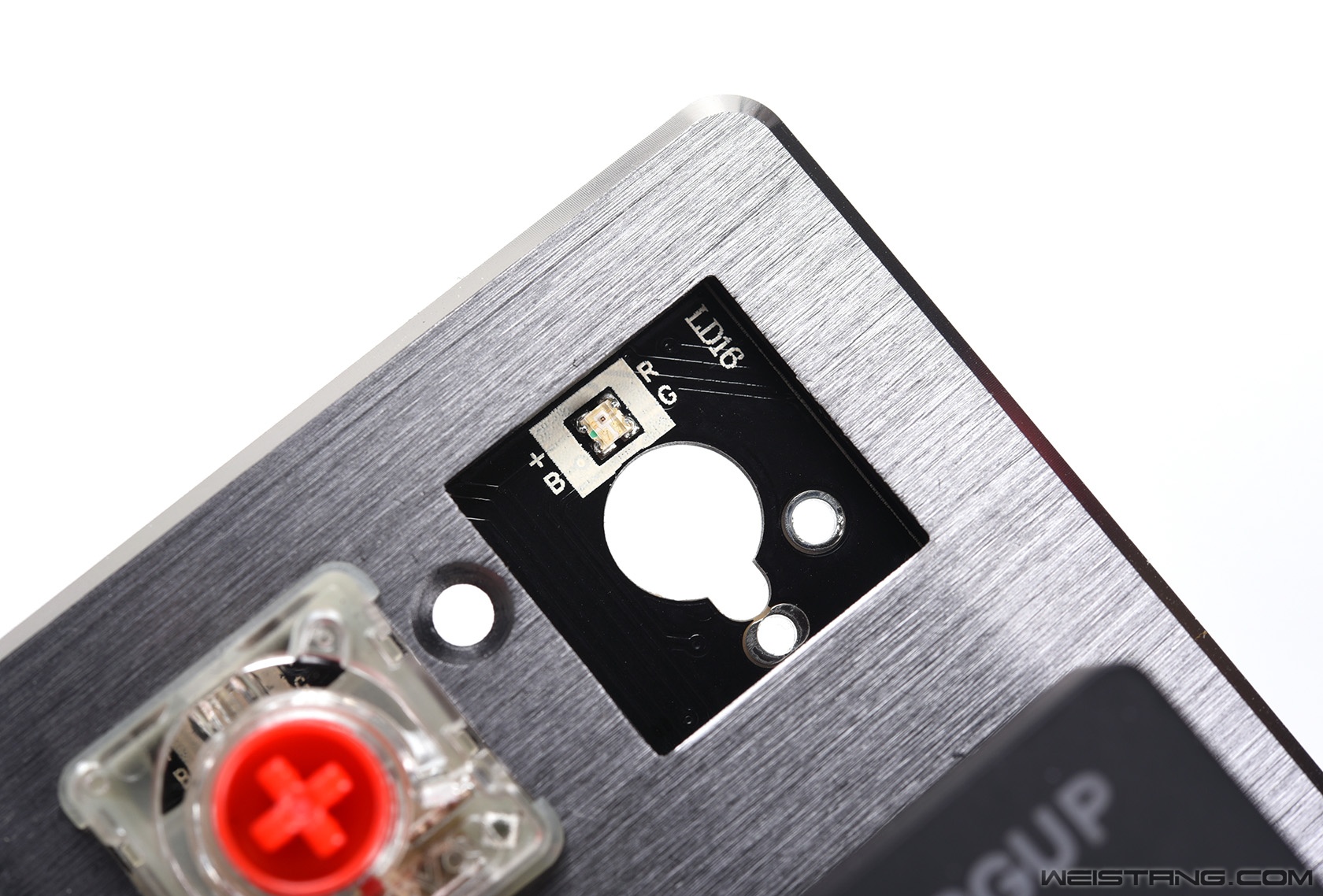

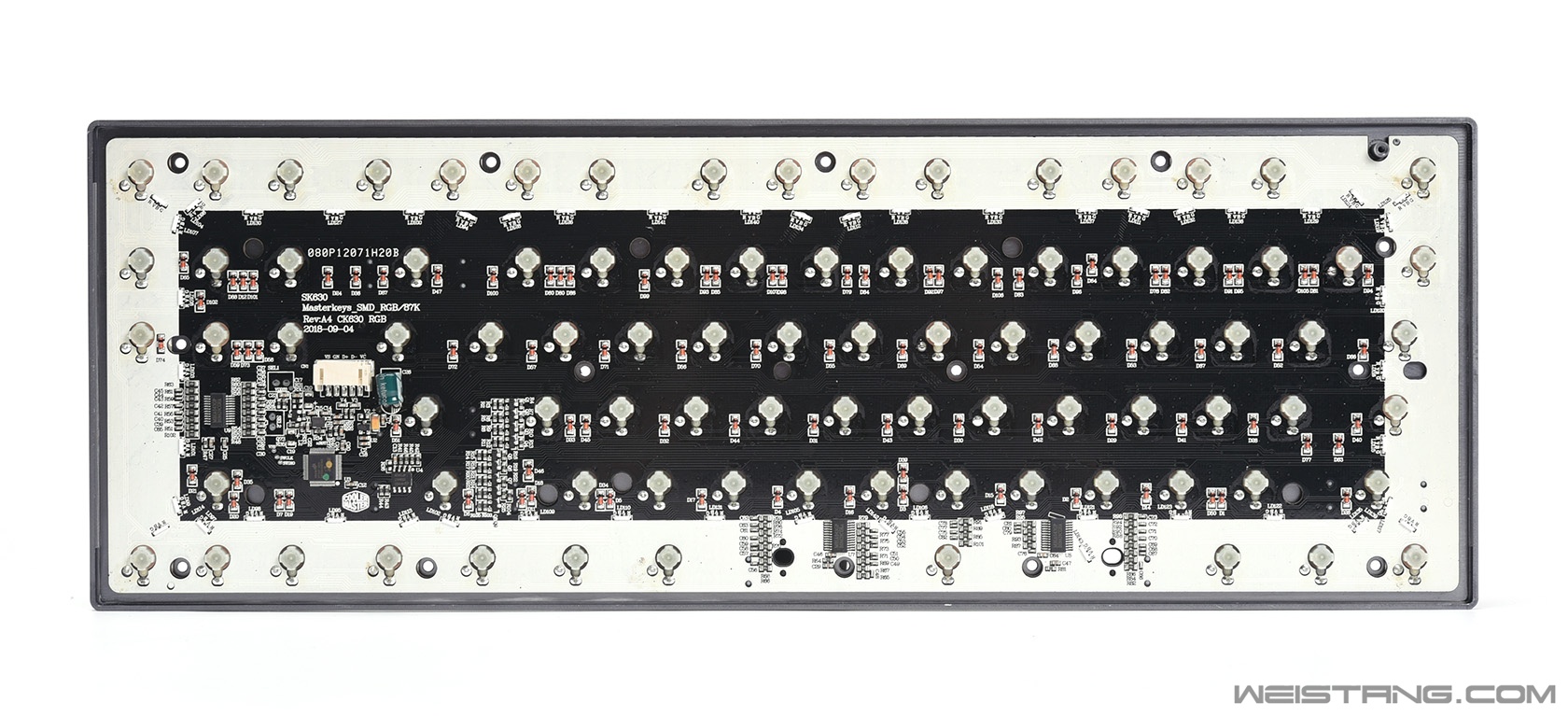

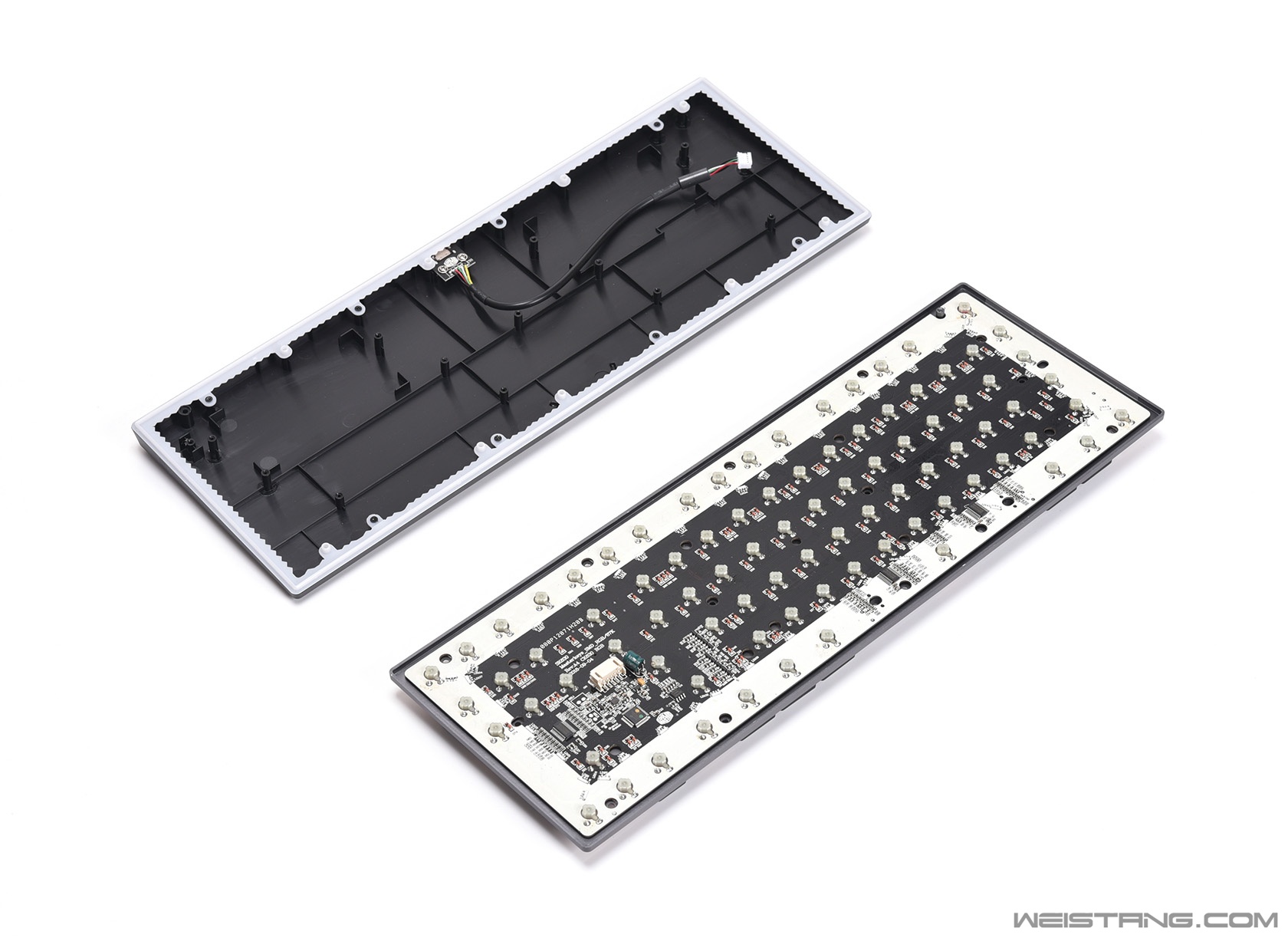

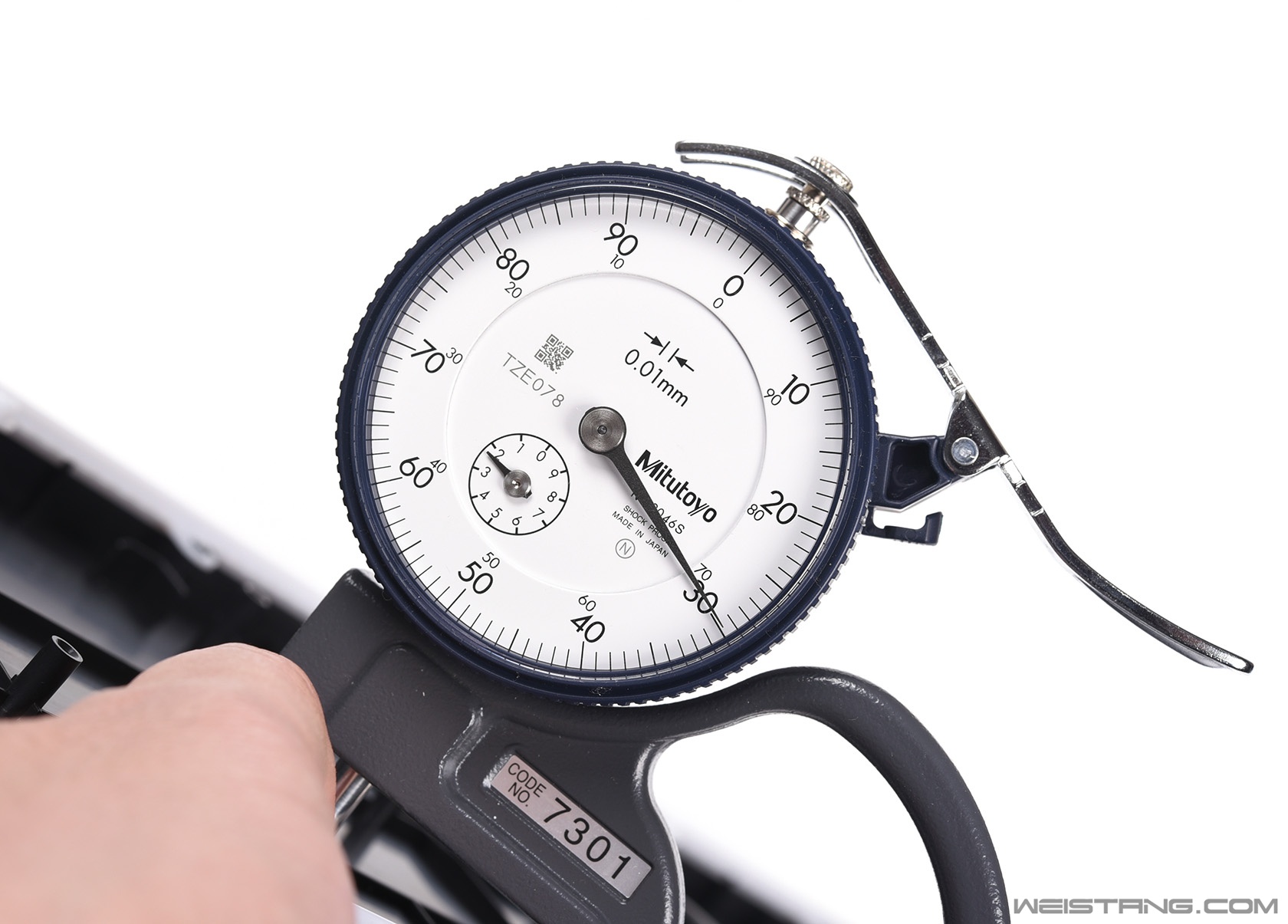

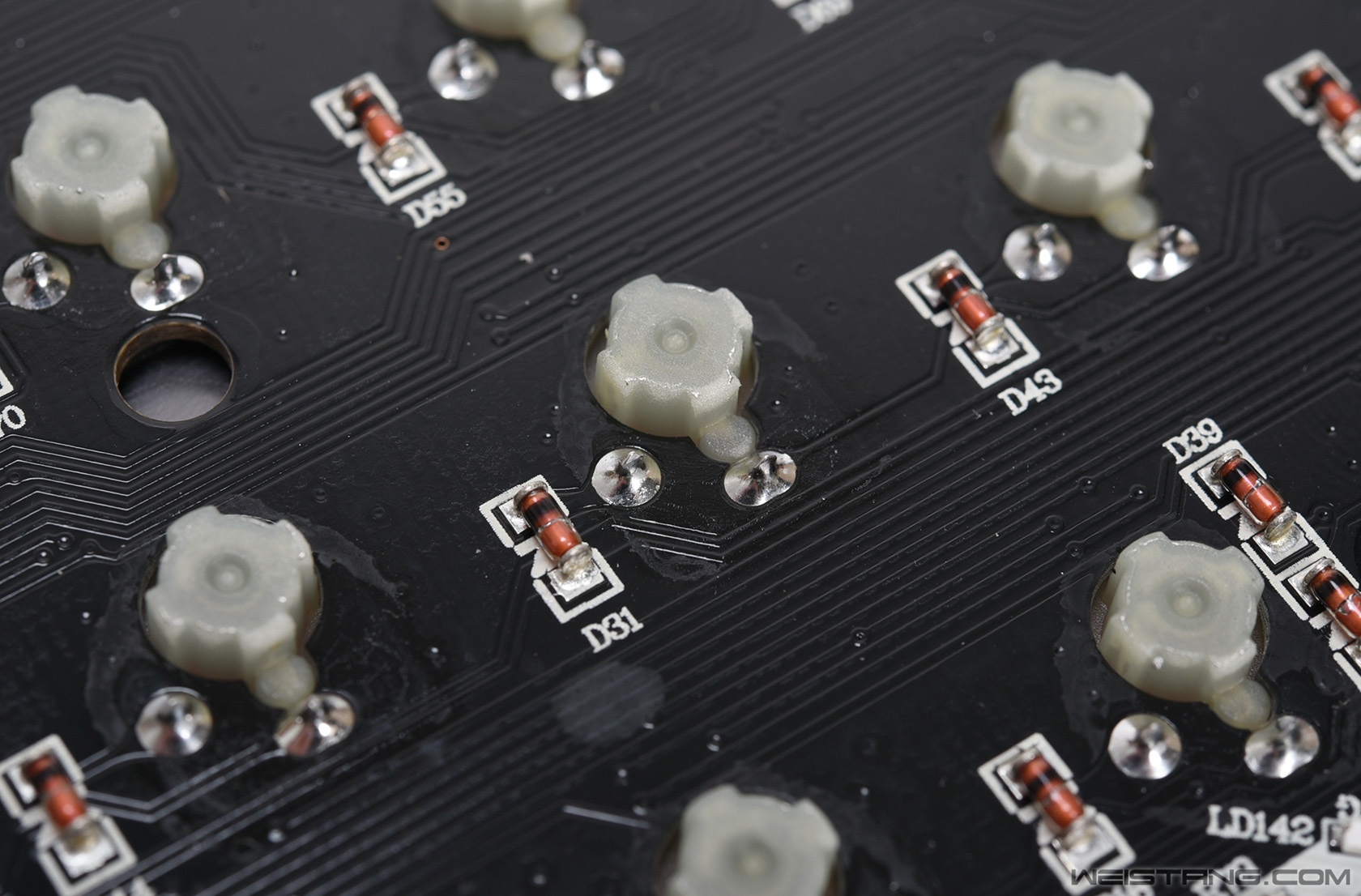

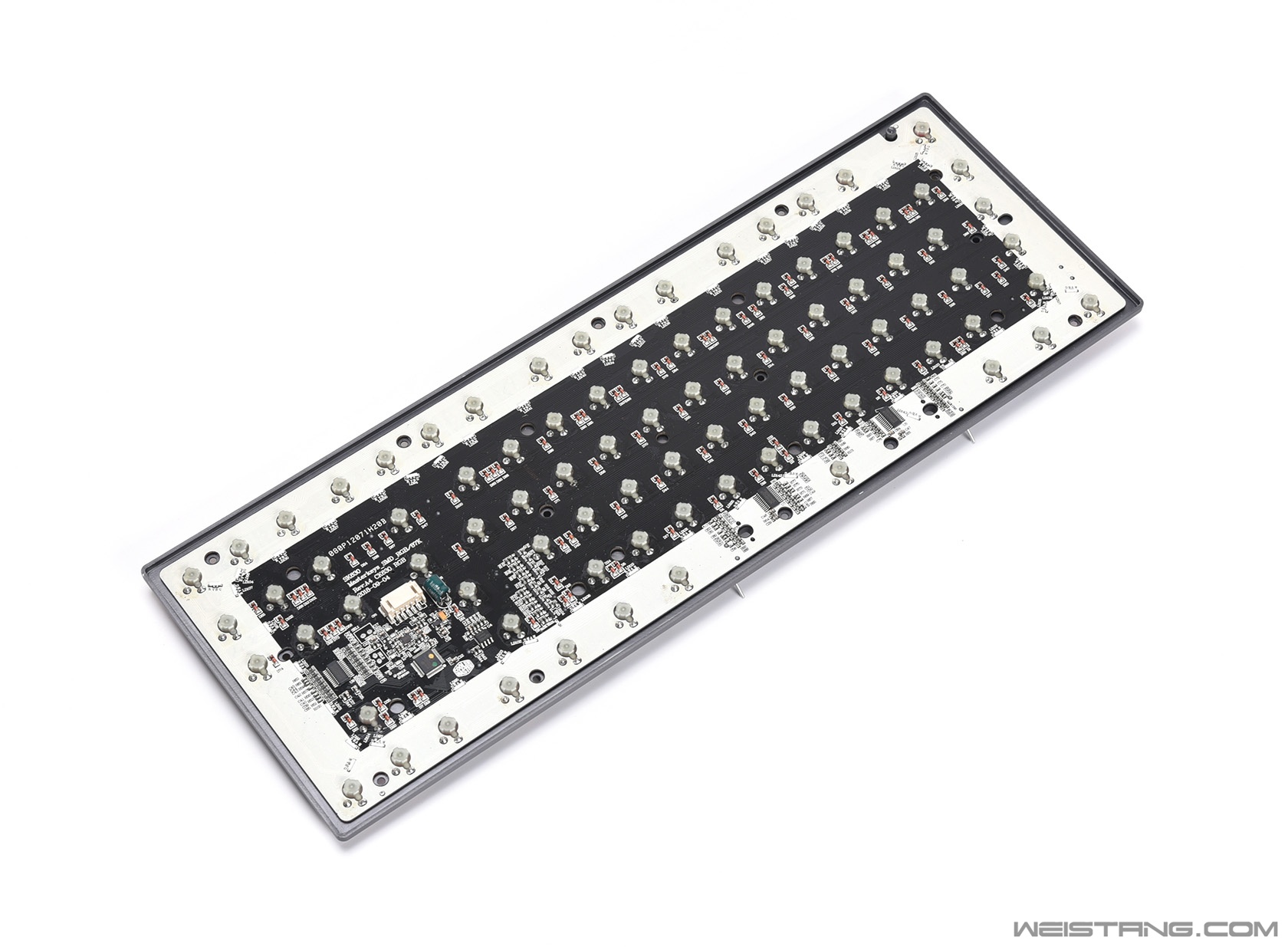

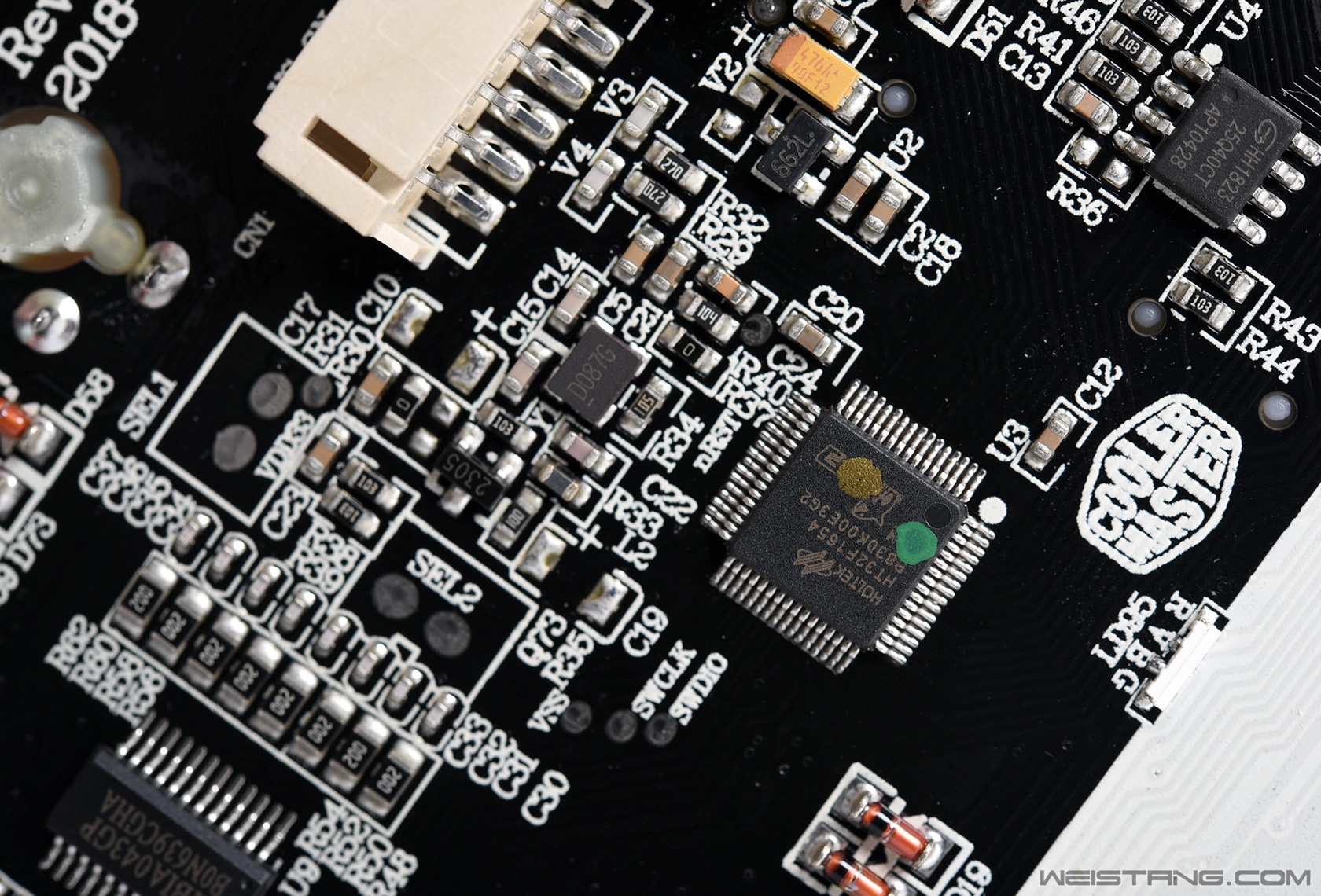

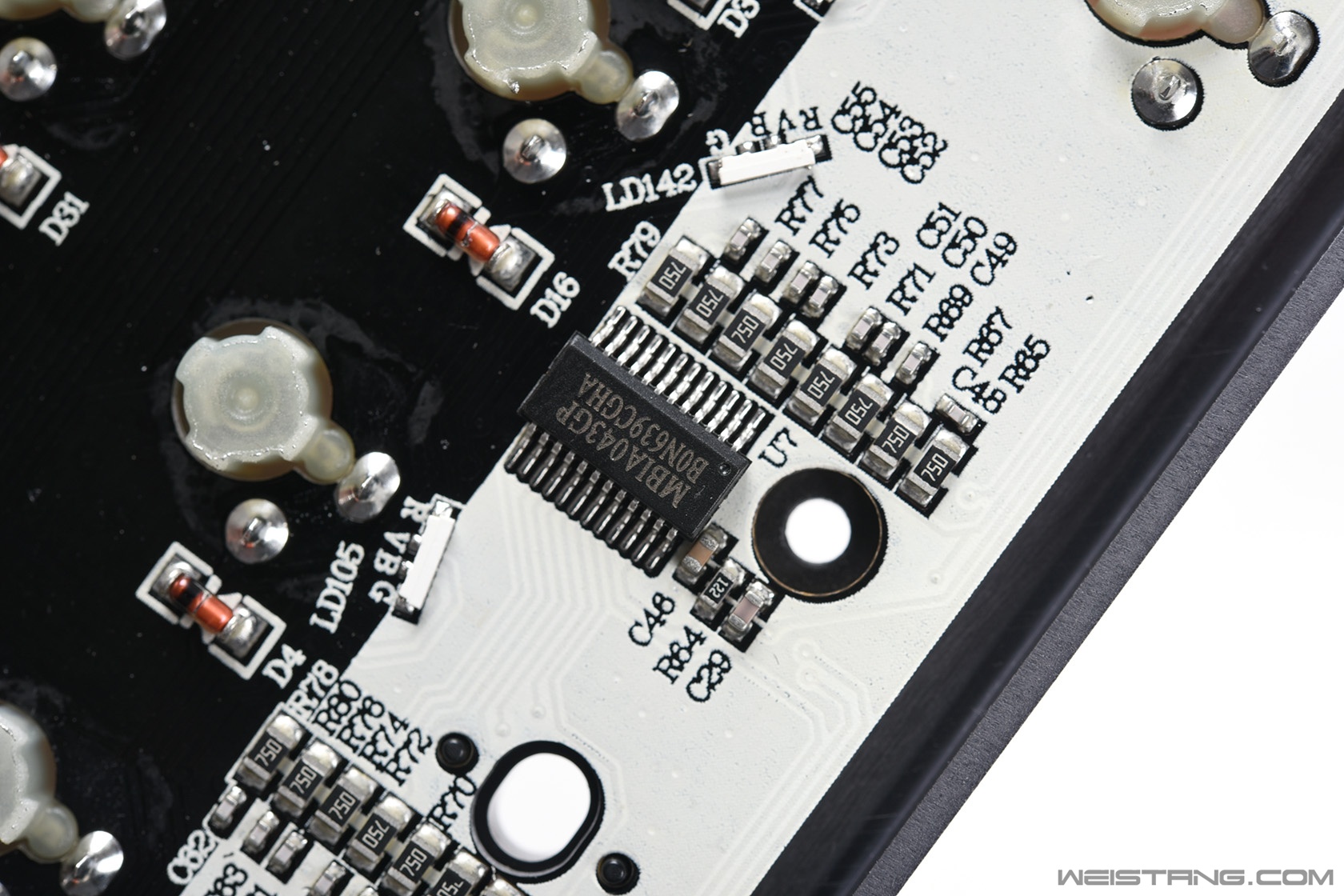

SK630的拆解非常容易,底壳右上角的脚贴内有一颗螺丝,其余螺丝都在上壳的轴体之间,全部拧下之后就可以轻松分开外壳了。底壳内部处理精度也超比酷冷以往的键盘产品了。 ![]() 分开外壳 ![]() 底壳厚度约为2.30mm ![]() PCB边缘特意为了反光加了白色处理 SK630是边缘透光的设计 ![]() 铝壳内部边缘特写 铸造加工 ![]() 铝壳内部边缘特写 ![]() PCB背面特写 ![]() HT32F1654主控 跟我们熟悉的Ducky One是相同的主控 ![]() MBIA043GP RGB LED驱动芯片 ![]() 背面焊脚特写 ![]() 贴片RGB LED是在PCB正面 |
JackyS 发表于 2018-12-4 08:31
Type C只支持中间出线 这个也吐槽
