全散件打造罗技G9X

2013-12-5 22:20| 发布者: 大胖鸟| 查看: 23892| 评论: 35

摘要: 这是开篇的第一文,希望外设堂的未来能够蒸蒸日上,经历的这么多总算是把外设堂建立起来了,未来还有很长一段路要走,无论是风风雨雨我都将守候着外设堂,
PCB



        G9X容易更换微动的一个优势就是PCB拆解相对来说比较简单,不像G5、G500和G700那样是双层PCB,需要热风枪才能搞定,而G9X的PCB做工和用料同样代表了罗技的一贯优秀品质,但有一点不足,就是G9X PCB边缘毛刺感太重,这显然是少了一道PCB处理工序。

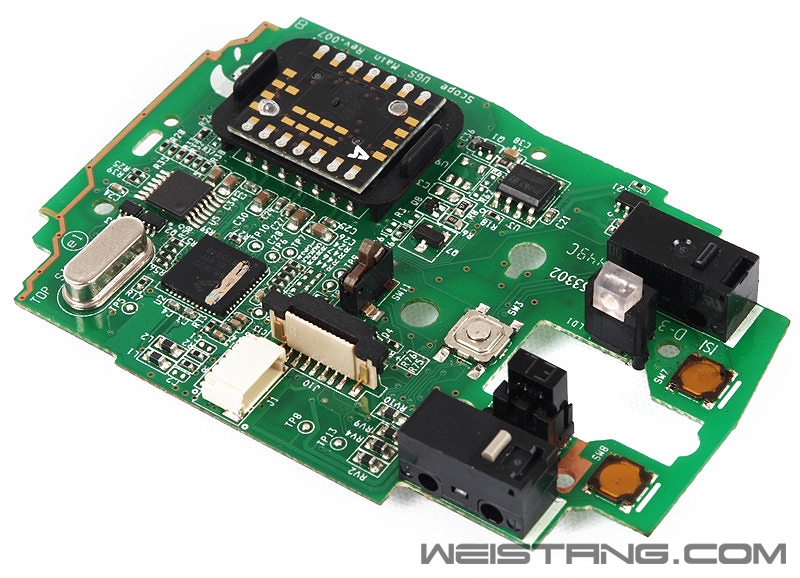

PCB 正面

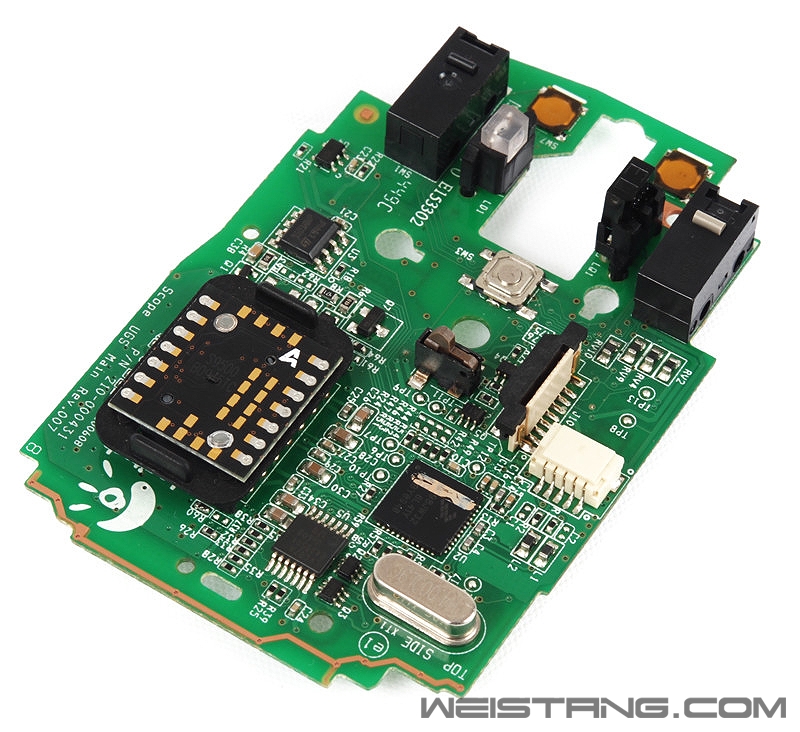

PCB 正面



        上图是更换完微动后的照片,左键cherry dg1,右键omron d2f-01,左键0.98N右键1.47N。G9X的PCB是双层设计,走线分别在正面和背面都有,而主要元件都集中在了正面,包括我们熟知的S9500激光传感引擎,DSP处理器,USB信号线插座,顶壳dpi调节和指示灯排线,供电IC,滚轮切换传动按钮,滚轮的光栅传感器,贴片开关等。

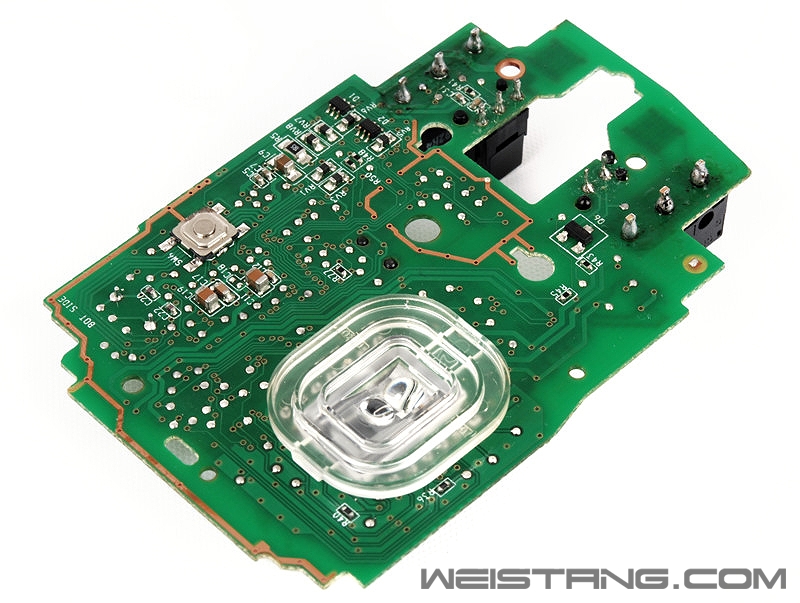

PCB 背面


          G9X更换微动并不是没有需要注意的细节,其中左右键微动的1、2引脚走线都在PCB正面,而过孔焊盘我们都要在PCB背面搞定,这就引出了一个问题,一旦在处理原微动的时候出现焊盘脱落或者PCB正面焊盘和信号线断了的问题,处理起来就略微麻烦了。这一点一定要注意,而我这里建议如果经常折腾G9X微动的朋友,一定要常备导电银漆,同时插入微动没有焊接的时候最好要接线测试一下微动开关。(关于换微动过程焊盘脱落情况解决请参考:https://www.weistang.com/thread-111-1-1.html

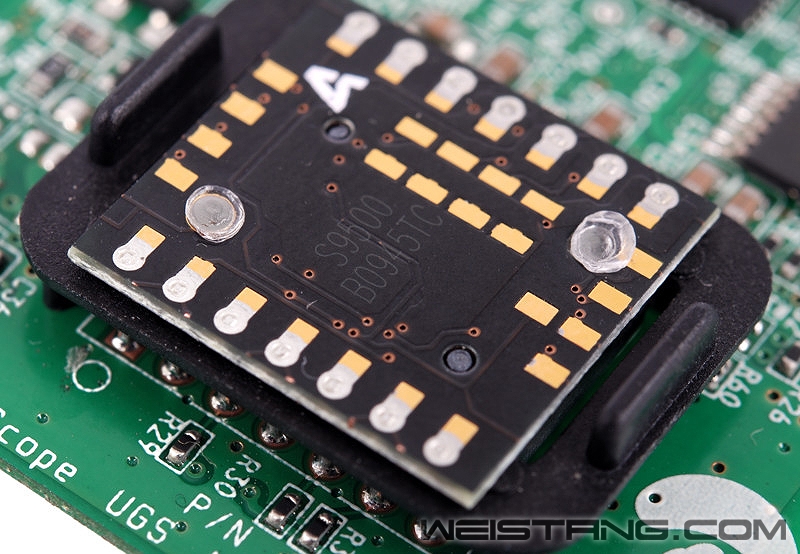

安华高S9500激光引擎
