组装

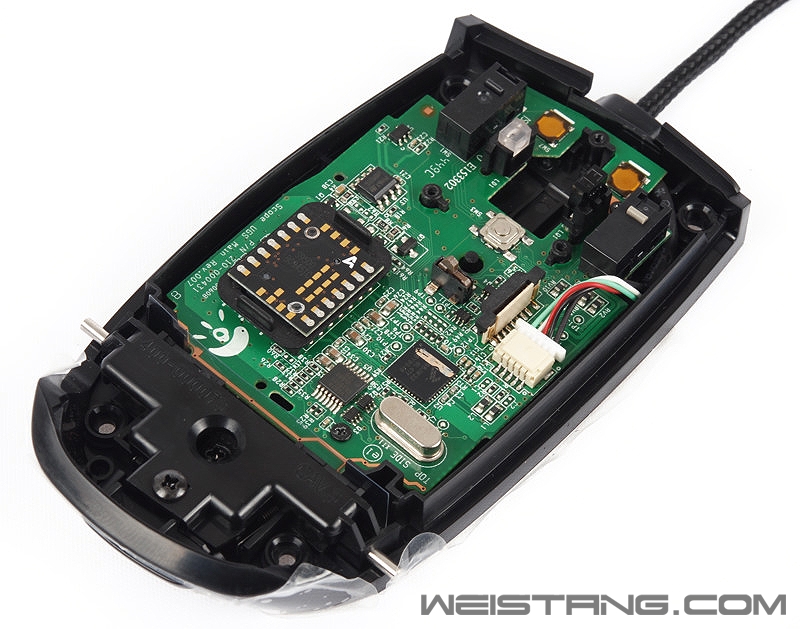

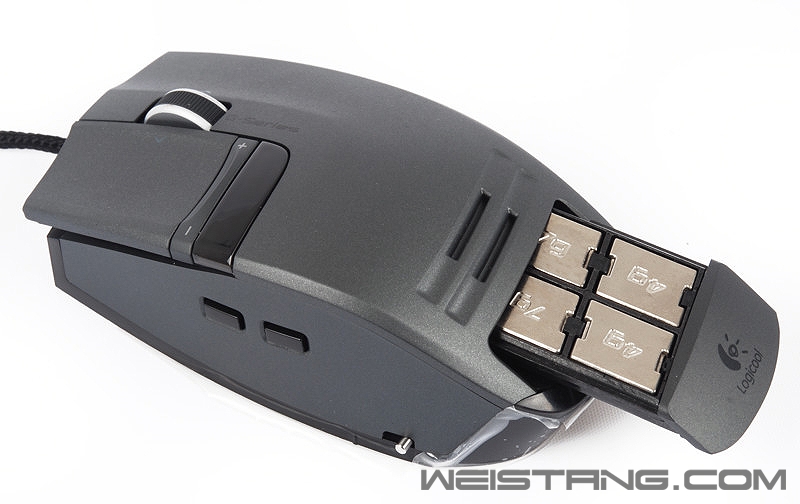

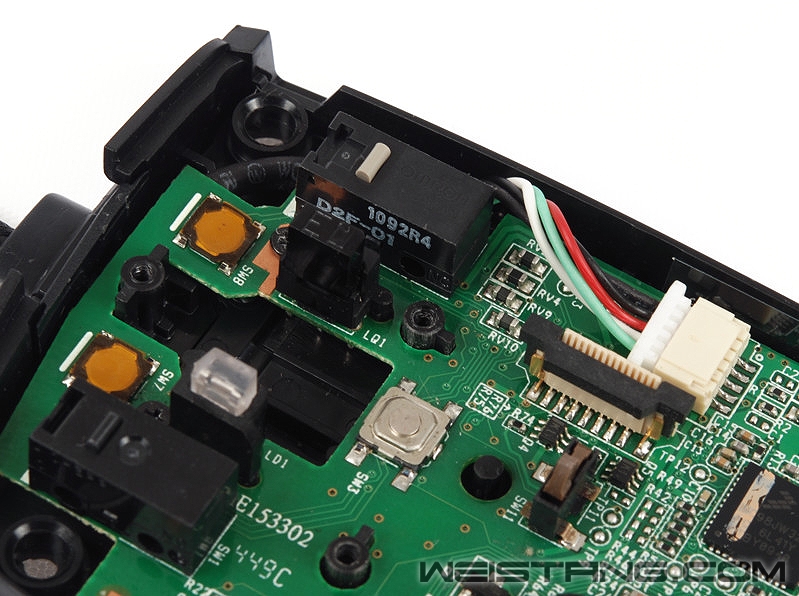

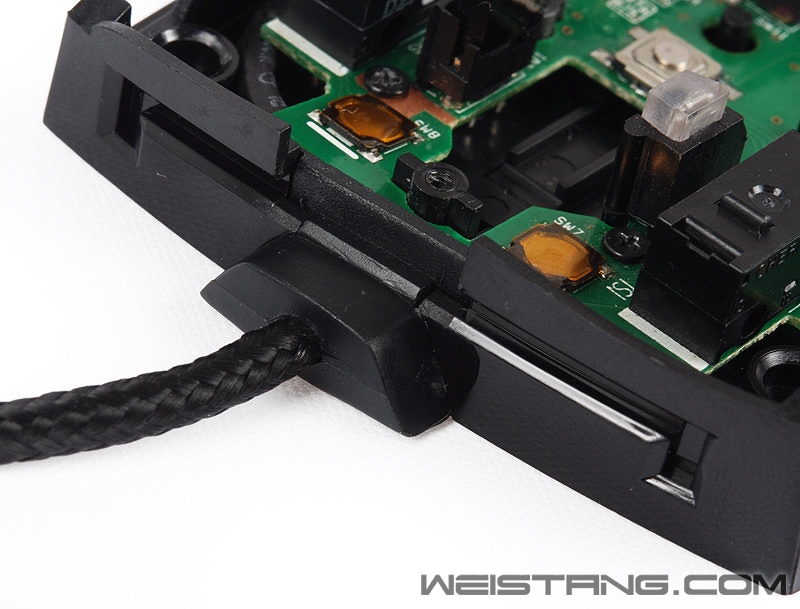

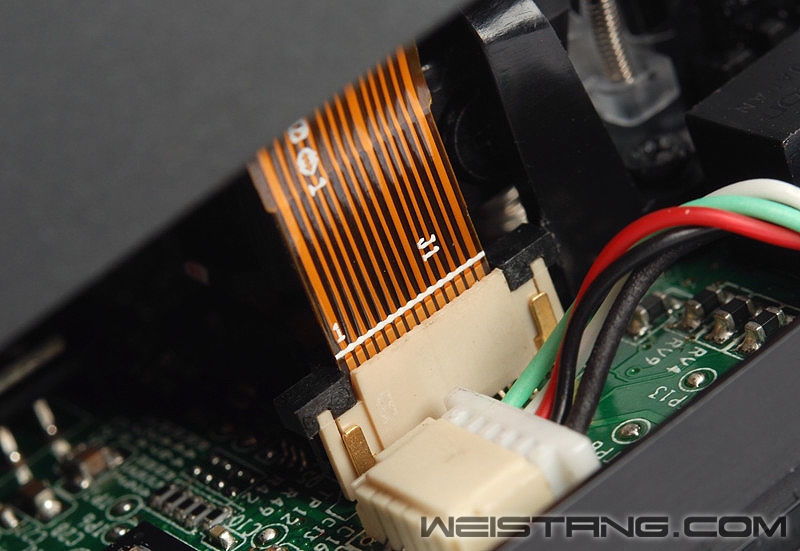

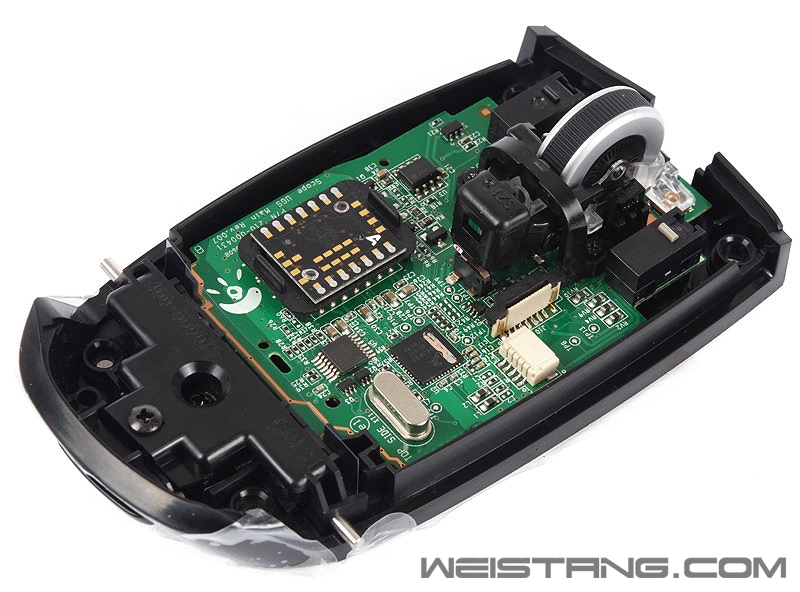

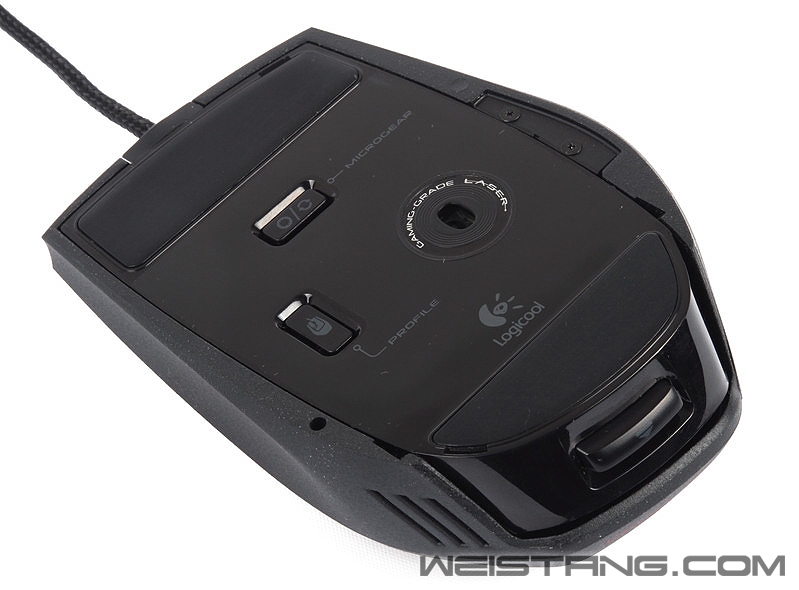

微动方面还要说一下,G9X右键如果搭配OMRON灰点的话会有些过高,需要用工具打磨灰点的按键触点,而cherry dg1的话需要注意烙铁不能在微动引脚上停留过长时间,因为由于cherry微动结构的原因,dg2白点和dg1在高温的情况下,如果烙铁与引脚接触时间过长,其内部的金属架会将周围的塑料烫变形,而刚巧正好变形的塑料会顶到触点下的弹片,一般会出现微动按下后1、2引脚不导通,这一点请注意。 微动特写 换好微动后要安装测试 换好微动后装到底壳上,然后接入USB线第一时间测试微动功能和滚轮功能,同时将顶壳扣上测试一下微动手感。 安装USB数据线 在上面测试步骤没有问题的情况下,我们可以正式组装G9X了,USB信号线一定要在PCB下面走线,底壳也刚好有对应的走线槽。 接头特写 特写 剩下的组装步骤就没有什么困难的了,注意固定滚轮的三颗螺丝和固定PCB的三颗螺丝是有区别的。 排线特写 最后不要忘了顶壳和PCB的排线接好。 装好配重仓 贴好脚贴
|
