Orico M3H10 HUB负载压力测试

2014-6-11 22:10| 发布者: 大胖鸟| 查看: 5149| 评论: 18|原作者: 大胖鸟|来自: www.weistang.com

摘要: 这次外设堂评测的M3H10 U3 HUB很多朋友都表示很感兴趣,许多朋友表示对于10口USB 3.0的配置表示用途不大,这个因人而异吧。所以按照昨天的承诺,今天对这个送测的M3H10进行一下负载压力测试,这次我们来深入了解一下 ...
这次外设堂评测的M3H10 U3 HUB很多朋友都表示很感兴趣,许多朋友表示对于10口USB 3.0的配置表示用途不大,这个因人而异吧。所以按照昨天的承诺,今天对这个送测的M3H10进行一下负载压力测试,这次我们来深入了解一下这款HUB的负载驱动能力。

首先评测中已经介绍了,M3H10是外置AC电源的设计,那个AC电源输出是36W,平均到每个USB 3.0接口是0.72A的电流上限,本次跟进测试将使用之前测试移动电源和USB数码充电器的USB负载仪,这回将测试这只HUB的5V1A×2压力下超过电源输出上限60%的持续输出的电压稳定性。

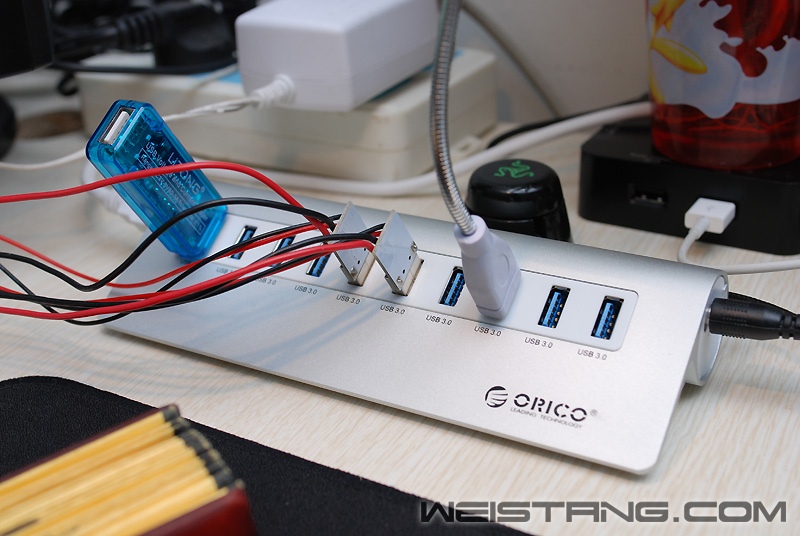

首先接入两路5V1A的USB测试插头


  评测中的拆解有过介绍,M3H10的12V-5V部分是由三颗FR9809整流IC实现的,也就是说10个USB 3.0接口的供电是分为三路,应该是3口+3口+4口的组合方式,所以这次我们测试其中两路的5V1A压力的同时还要测试一下周边USB接口的电压情况。

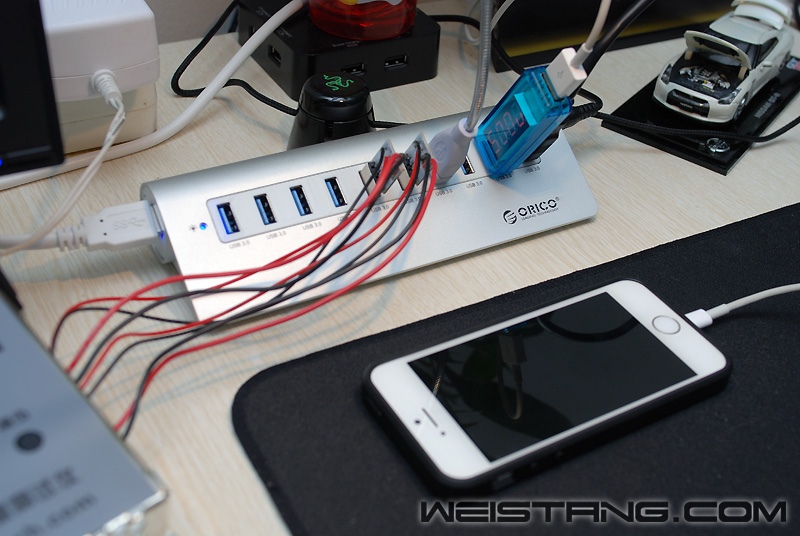

接入5s和我的狂热之橙6gv2(耗电大户)

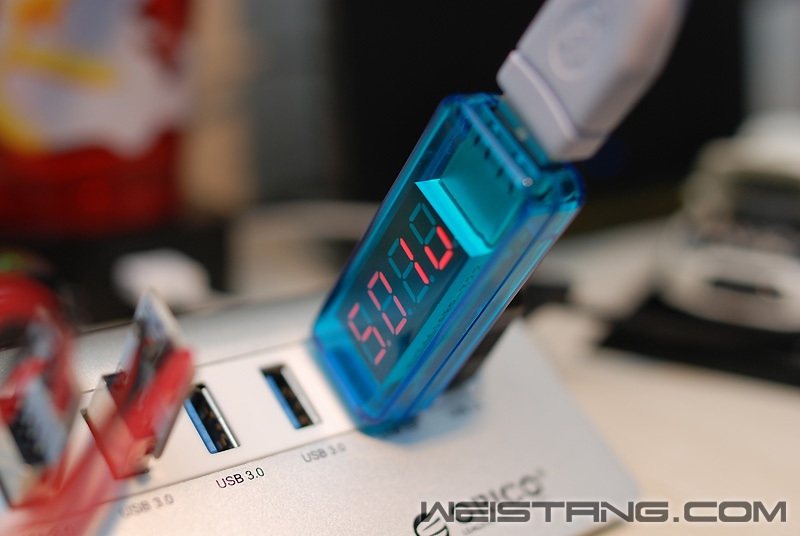

负载测试中:临左边的USB接口空载电压稳定在5.03v

负载测试中:最远离12v输入的USB接口空载电压依然稳定在5.03v

负载测试中:和12V输入最近的USB插口空载电压依然也是5.03v

负载测试中:6led的USB夜灯的输入电流在0.17A

负载测试中:6led的USB夜灯的输入电压在5v稳定

负载测试中:iphone 5s输入电压在5V

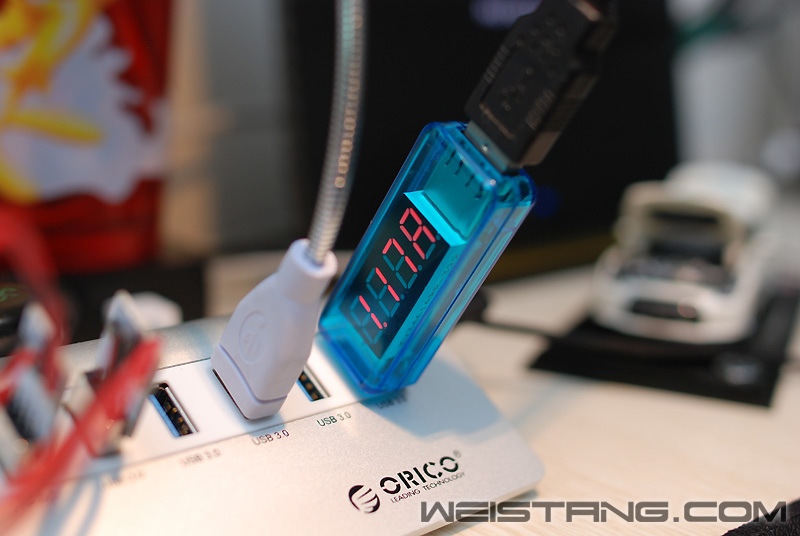

负载测试中:iphone 5s输入电流在0.48A

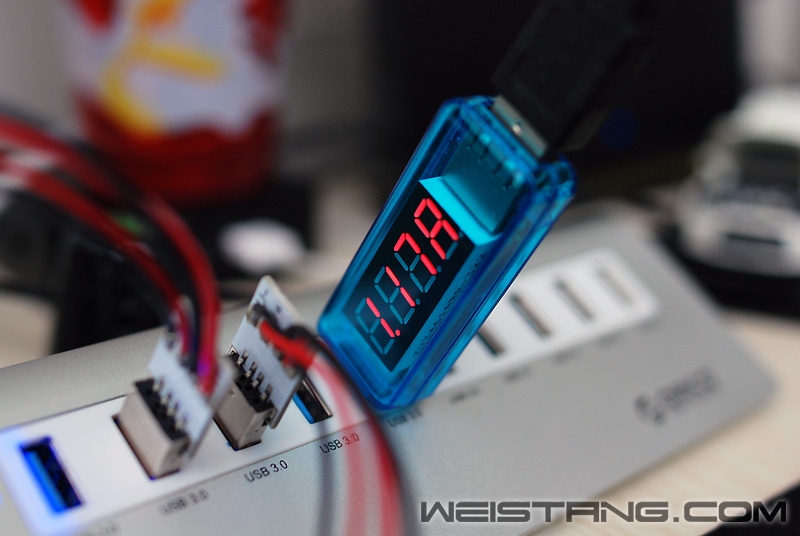

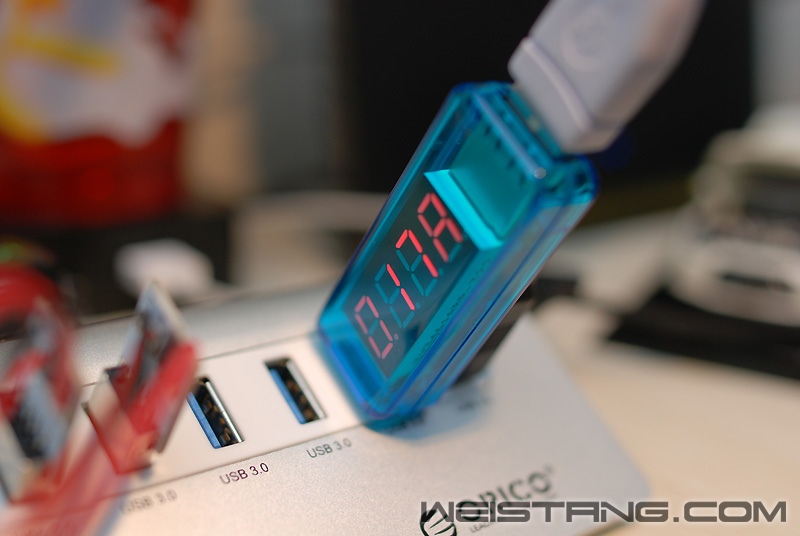

负载测试中:飞线改的狂热之橙6gv2输入电流达到了1.17A,以前测试明显是电流不足,这才是完全体

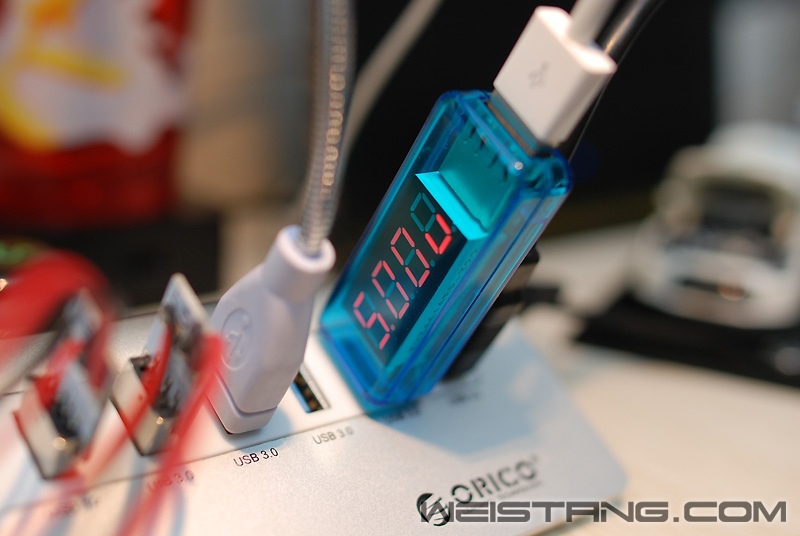

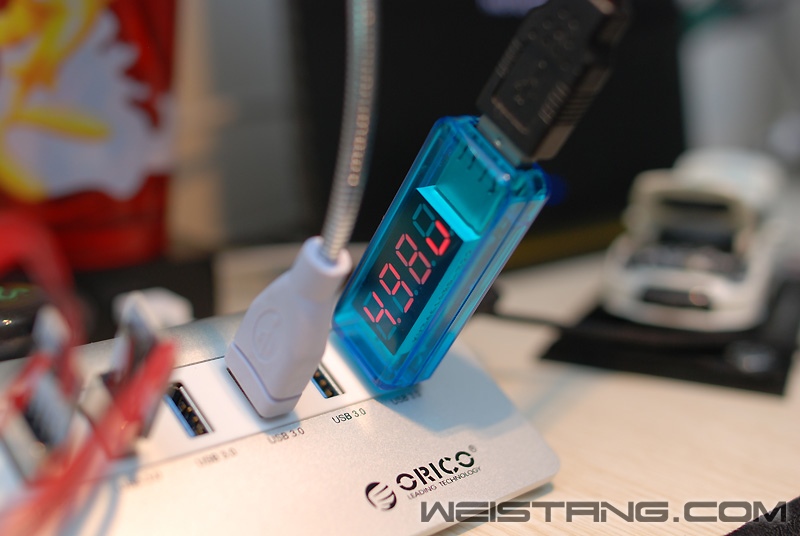

负载测试中:电压降到了4.98v(后来用负载仪对比发现这个USB电流标头在电流超过1A的时候有点点压降)

负载测试24分钟结束后:飞线改的狂热之橙6gv2输入电流依然是1.17A

负载测试24分钟结束后:飞线改的狂热之橙6gv2输入电压4.99v

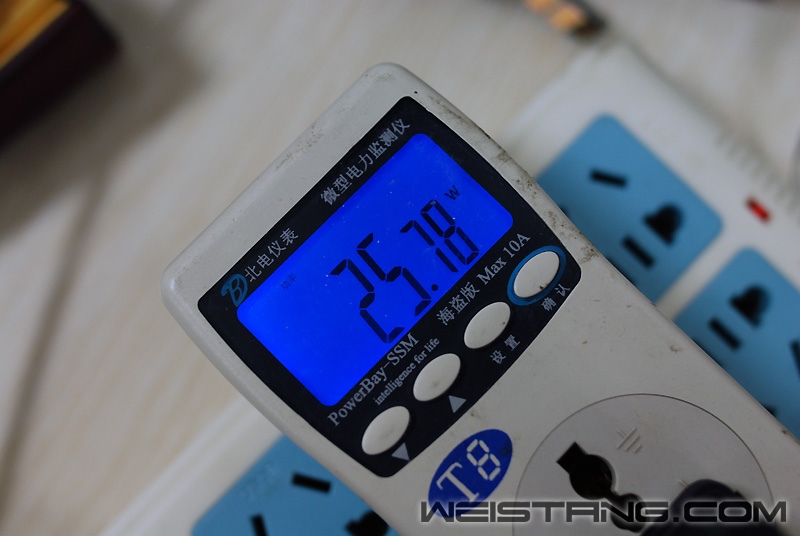

负载测试中:M3H10的AC电源输入功率达到了25.78W

两路5V1A的压力测试结果


  表现非常不错,总共5W两路的测试中电流和电压表现非常的稳定,整个过程两路的均压都在4.97v和4.98v,5V1A的输出已经达到了和我们的USB手机充电器的水平了,甚至稳定程度已经超过了大部分手机充电器了,一般的背光的机械键盘供电输入顶多是0.5A的水平,而且负载压力要明显小于我们的这次测试。

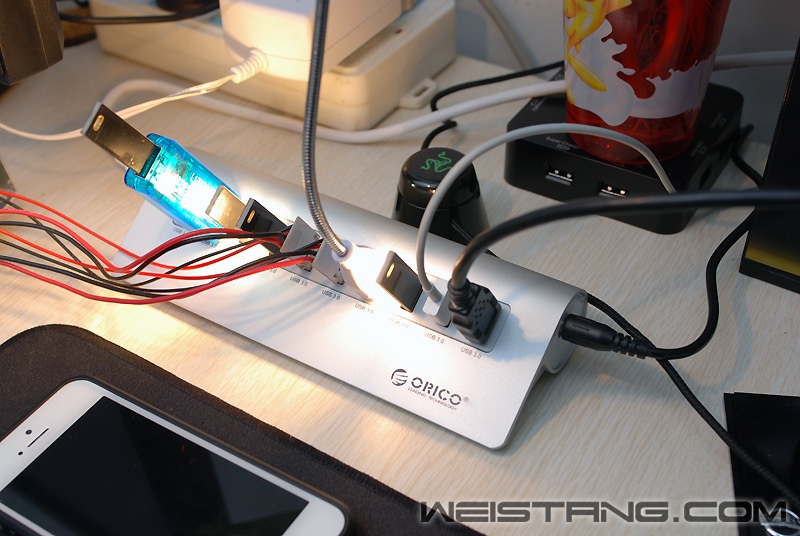

最后插满led

这时候M3H10的AC电源输入功率也才到了30W,此时运行半个小时 依然非常稳定

将两路5V1A负载设置到5V2A此时 AC电源输入已经超过了额定36W的输出 此时会很快触发过载保护


触发过载保护视频
