CHERRY G80-8200LPBUS 拆解浅析

2014-6-12 23:40| 发布者: 大胖鸟| 查看: 36318| 评论: 39|原作者: 大胖鸟|来自: www.weistang.com

摘要: 拆包   首先说一下,我并不算cherry粉,这把键盘是skyline同学提供的,非常感谢。作为一个非CHERRY粉我来分析一下为什么CHERRY原厂键盘有许多人喜欢,首先原厂情节是要排在第一位的,CHERRY MX轴在配上CHERRY原 ...
拆解


  开壳部分,需要用特殊的开壳工具,为了完美开壳不损伤卡扣,这里推荐用牙刷,同时还需要耐心。

打开上壳

来一张

  PCB这一面是全铺铜,所有的PCB走线都在PCB另一面。

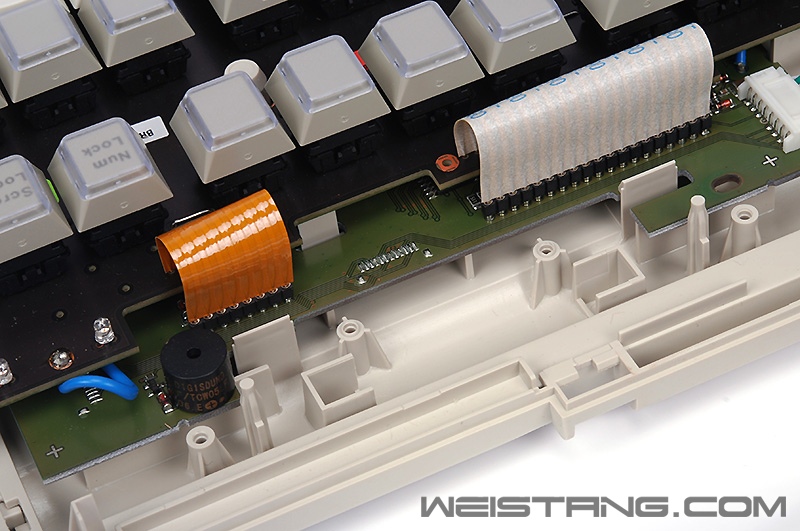

和主控以及刷卡PCB部分的排线 居然是插接

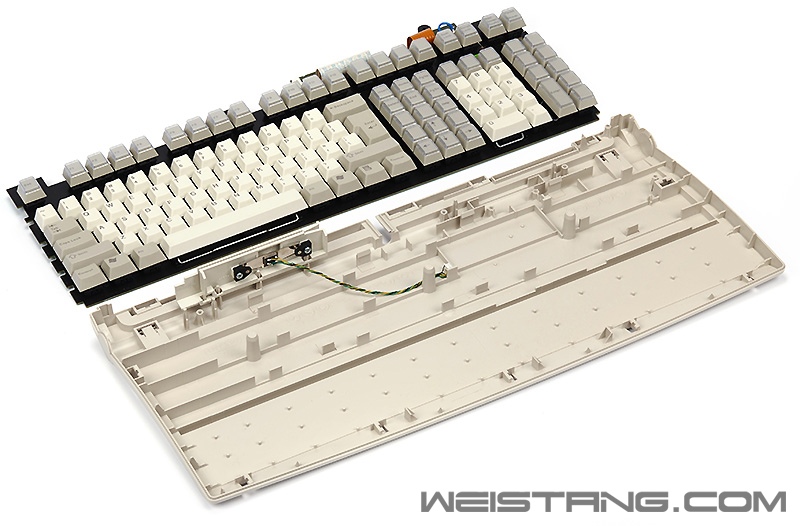

拆掉底壳

  分开那个读卡器主控的PCB即可分开底壳。

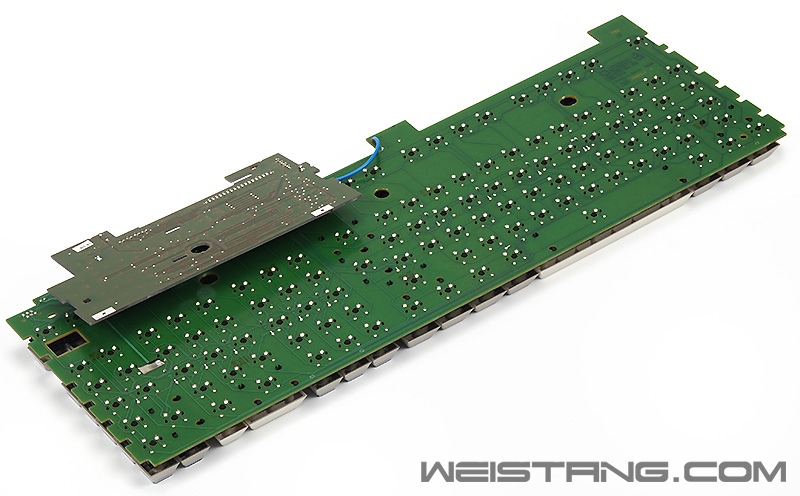

PCB背面

  焊点整齐,走线整洁,PCB干净清爽,这就是原厂的风格,但走线部分铺铜太细了,经常折腾轴的话建议就不要焊上焊下了,老老实实地开盖吧,

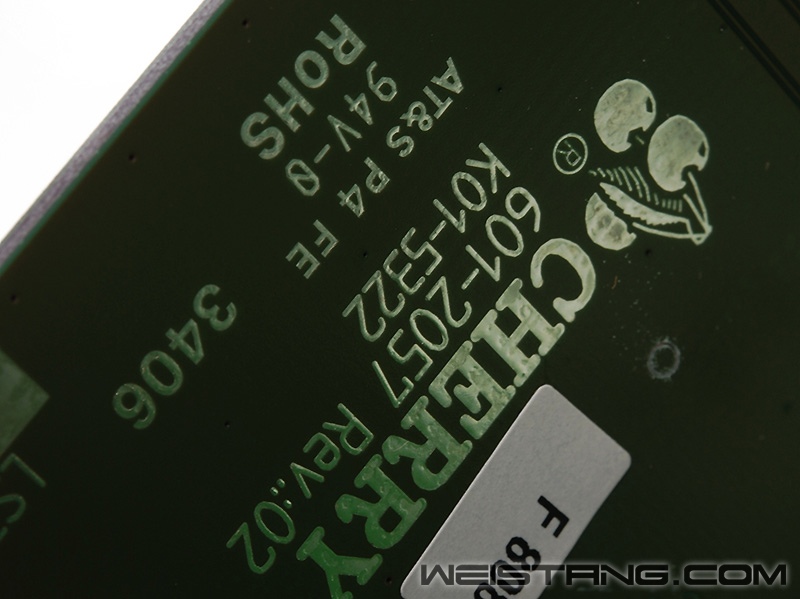

PCB上的LOGO

特写

  标准五角带二极管的原厂轴。

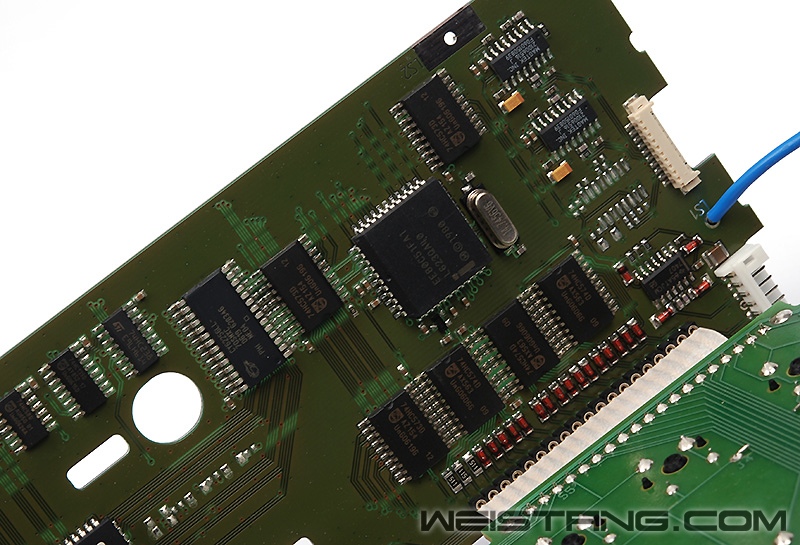

51主控以及读卡器部分的电路

小PCB伤也有LOGO
