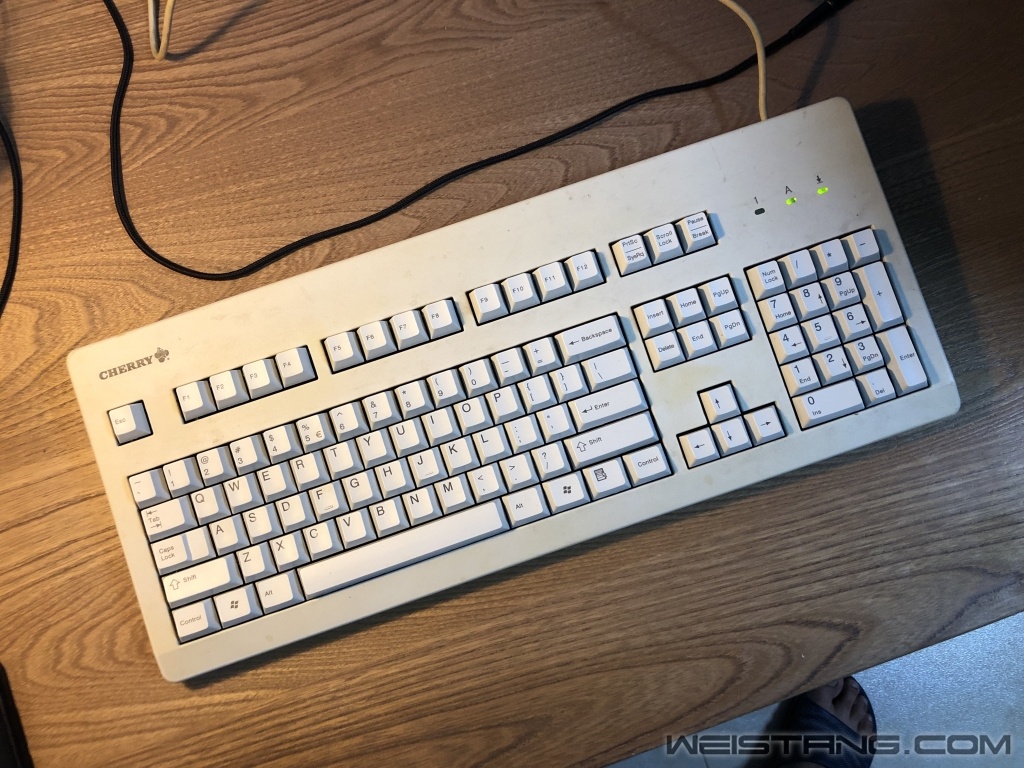

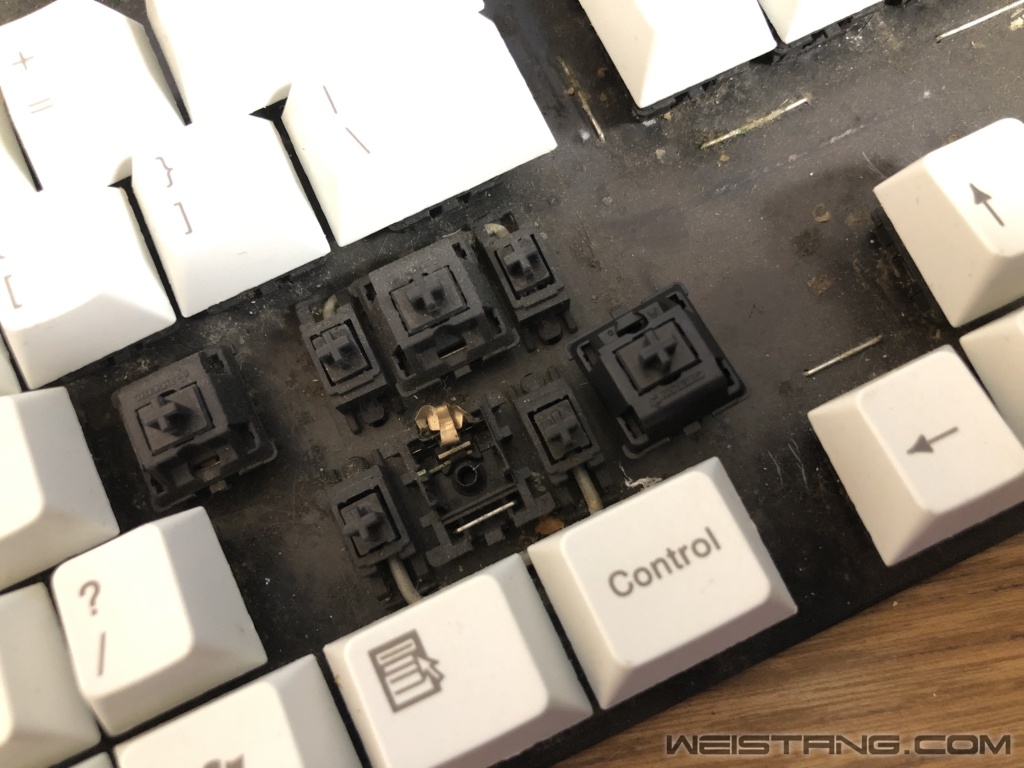

这是一把网友的键盘，键盘在地下室放了很久然后再使用的时候就出现了很多按键失灵的问题，这次跟大家一起分享一下这把键盘的维修思路，说起樱桃的这把G80-3000机械键盘最让人头疼的就是焊盘和线路太脆弱，烙铁温度高一点点都会掉焊盘，修过这把键盘的朋友应该都会遇到过这样的问题。  键盘表面还算干净  背面就显得比较脏  通过软件测试发现有11个按键出现失灵的问题。  右侧的Shift的按键彻底被拔坏了，而且轴内的弹片都被压弯了。想必是把键帽的时候轴心也被带了出来，我们俗称这个叫脱肛了。网友一定是不会安装所以安装的时候把弹片压弯了。  底部的软卡子很好拆，直接拆掉上壳。然后拧掉右侧固定主控主板的两个米子螺丝。  主板特写，G80-3000的键盘线路是全部走在板子的背面，中间会有轴内跳线连接，所以跑线会比较简单。  板子的型号  目测两条线被腐蚀，看到下路上黑色的腐蚀痕迹了吗？我们首先修复上面这条。  用万用表测试发现A点和B点的线路出现断路问题，而目测会发现这条线路本应该是连通的。  拿出自己常用的维修飞线。  先把飞线一头焊在A点上。  然后把另一头焊在B点上，最后用万用表测试是否连通。连通为线路的正常状态。  因为飞线很细所以直接用绝缘胶布在板子上固定一下，避免安装的时候线路碰断了。  然后我们来处理右侧的Shift按键，直接清理焊点拆轴就可以了。  拆轴前必须先处理掉轴内跳线的两个焊点，然以再清理轴的两个焊点，焊点比较脆弱，30W的烙铁烫0.5秒再使用吸锡器清理，如果烫超过1秒焊盘就会掉。轴内跳线的焊盘明显是有脱落的风险。  拆掉的轴体  轴体底部有明显的生锈痕迹  板子正面明显被锈蚀的很脏  焊接的时候没有做了一个小处理，先焊接轴，焊接跳线的时候没有插装在轴内，而我是直接反向扣在这两个点上，这样可以直接压住快脱落的焊盘。  然后再看第二条腐蚀的线路  线路这里还有个快要段的点，使用之前跑线的方法来对第二条线路进行飞线维修，其实第二条线路并没有断路，仍然要飞线的目的就是防止以后这条线路会出问题，提前排出隐患。  然后处理这颗左下角的Ctrl键，这个按键的问题是轴内的弹片被腐蚀断了，可见这网友的地下室到底有多潮湿。看看这个板子的侧面自己脑补一下吧。  拆掉的两颗轴体，最后换完轴这11个失灵按键就彻底修复完成了，结果非常成功。但是唯一的问题就是剩下的100多个轴还能再使用多久？所以各位网友如果你的机械键盘不用了一定放置在比较干燥的地方，这样键盘的寿命可以保持的更长。 |
心静则安 发表于 2019-1-12 20:20
干燥是不可能干燥的了，除非你不在四川。
hider2015 发表于 2019-1-12 23:27
哈哈…… 我键盘要这样了
要么不用
要么垃圾桶
只是试玩啊 发表于 2019-1-13 12:49
环境真的太恶劣乐。。。
wizard1234asdf 发表于 2019-1-14 10:33
G80系列轴坏的不多，大部分都是PCB损坏啊
woohyukwzf 发表于 2019-1-14 15:49
这环境看着无比吓人啊，还是建议这样的键盘如果不用了，去闲鱼回点血也好，不行送人了也比变这样好呀
yjhercules 发表于 2019-1-14 22:19
拆轴用用烙铁试吸锡器
当然 真空泵电热吸锡器更好
手动吸锡短时间还行
kobi541 发表于 2019-1-14 22:23
最烦自己动手，最佩服别人动手能力
AKM 发表于 2019-1-15 02:47
飞线哥，大显神通
