拆解

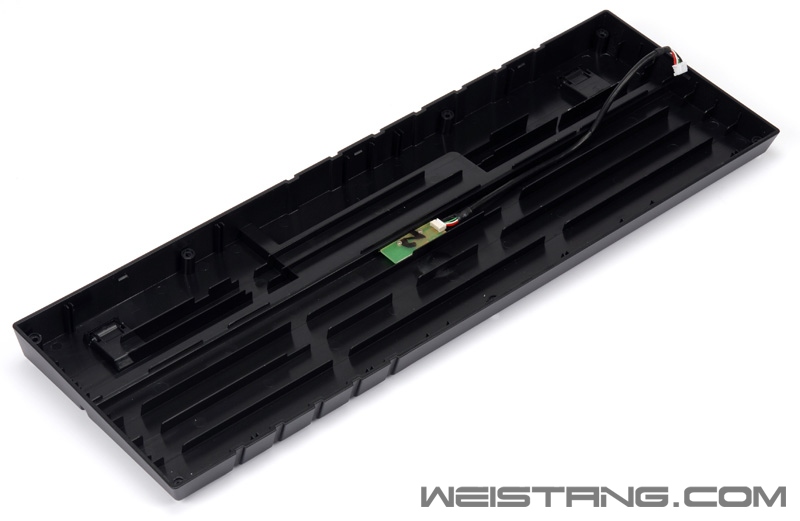

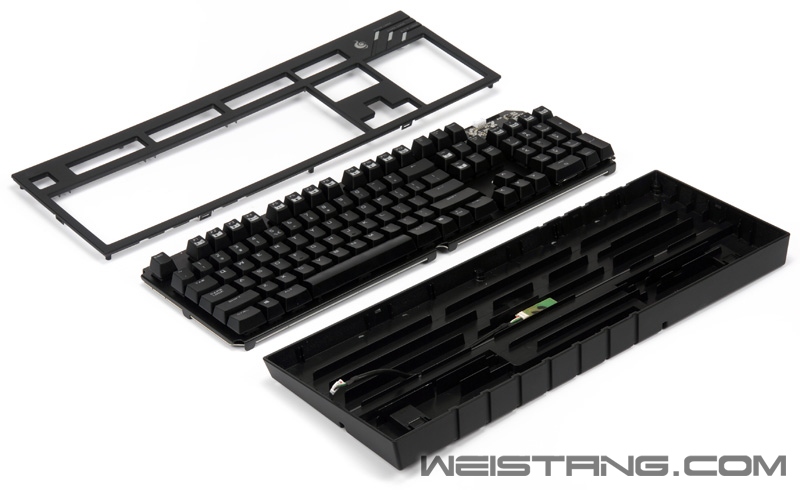

拧下底壳的7颗螺丝,然后用刷卡的方式可以很轻松地拆下上壳,尽管是螺丝+卡扣看起来很麻烦,其实拆壳还是非常的容易的。 拆解 底壳

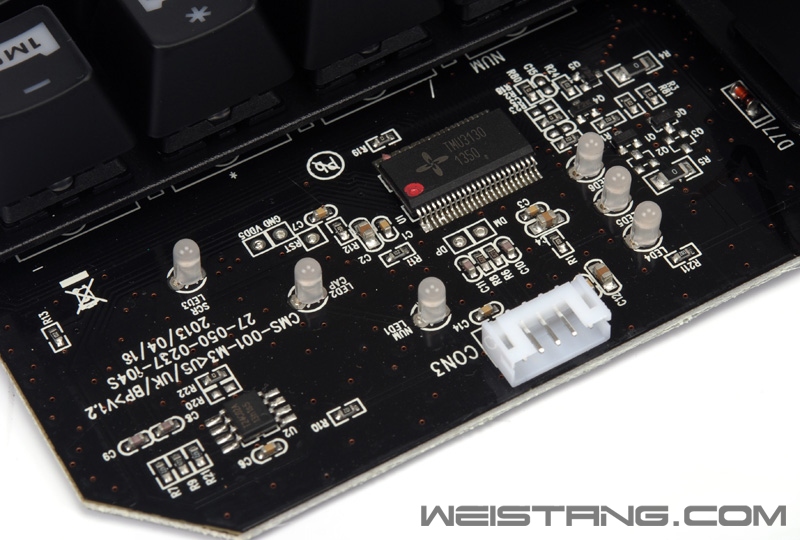

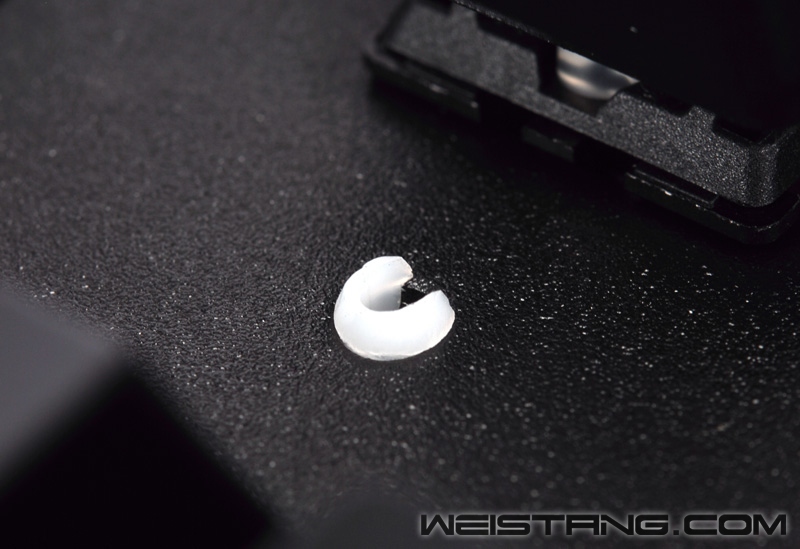

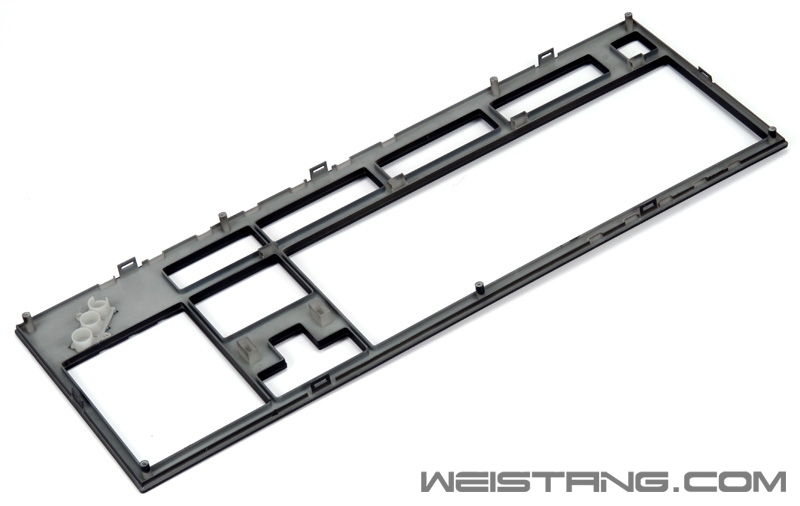

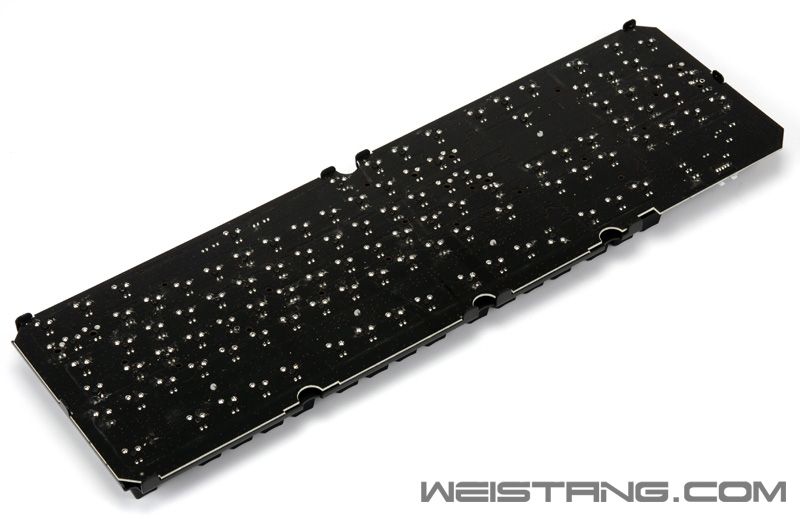

底壳制成PCB采用了很多塑料支撑条,强度还可以,位置也比较合适,这样固定应该比一般的螺丝柱的支撑要均匀。 上壳 指示灯部分 钢板与PCB的塑料固定卡子 PCB 背面特写 整体PCB方面的做工跟黑寡妇系列在同一水平,并不是很适合MOD。 焊点特写 爱旺代工有个特点,就是洗板不太干净,不过并不影响什么,焊点方面还是很规整的,不过大家可以看到烈焰枪旗舰版PCB上的轴引脚的焊点走线都很细,而且是双层PCB,想动手折腾轴的朋友要三思一下了。 焊点特写 键盘PCB主控部分 TMU3130 8位精简指令处理器 T24C02 EEPROM 用来存储键盘的固件 |
铁道研究院 发表于 2014-6-24 22:50
酷冷的旗舰版的确是性价比很高的一款键盘 最主要的是反馈好 又是和菲尔柯同一代工厂,赞一个!
大胖鸟 发表于 2014-6-25 01:23
这个不是立宝的货 ione的货 跟黑寡妇 铁修罗 一个奶妈的
