mxalps-30xx Rev1.4+NCR 3007+gmk二色键帽.

棒子玩家客制的3000系列pcb，
兼容mx轴、alps轴、支持101、103、104配列、以及下灯位。可玩性很高的pcb、

主控以及部分元件。

每个开关都需要焊上二极管。装灯的话还要焊上电阻。非傻瓜式组装。本屌也就是一渣焊。拆拆轴什么的还能凑副，这个难度太大了吧。
有考虑过请大神代工，毕竟板子难求。纠结半天，还是决定自己动手，折腾劲儿上来就挺光棍的。一想到又可以发帖骗积分了，激动不已。激动不已啊。。

二极管，打算玩灯就没考虑直插式二极管，于是难度又增加了，贴片二极管。

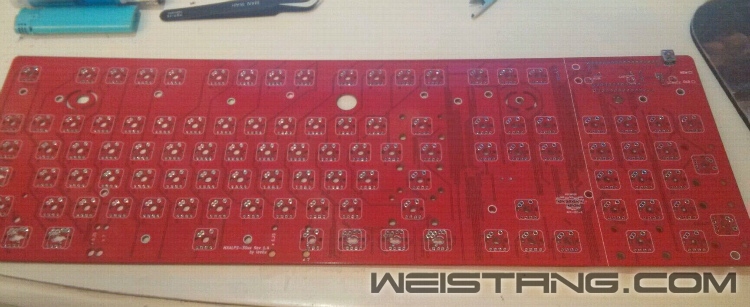

正负极如图。

其实可以用镊子固定好在焊锡，但是怕刮花pcb于是遮掩带便华丽丽的登场了。
好吧，这就是个蛋疼的过程，比米粒还小还会滚来滚去，太闹心了。

升级版遮掩带。贴上去扣三天都扣不下来。

好吧，各种贴歪，惨不忍睹。不可思议的是我竟然还有勇气发出来，

暂且休息一下，换个坐姿。接下来需要焊电阻了，喵了个咪的比二极管还小。真是自作虐不可活啊。啊。。啊。。。

庆幸的是电阻不分正负极，也不会滚来滚去。小是小了点，但是比二极管好焊多了。

各种轴、轴纸、透明马桶盖。

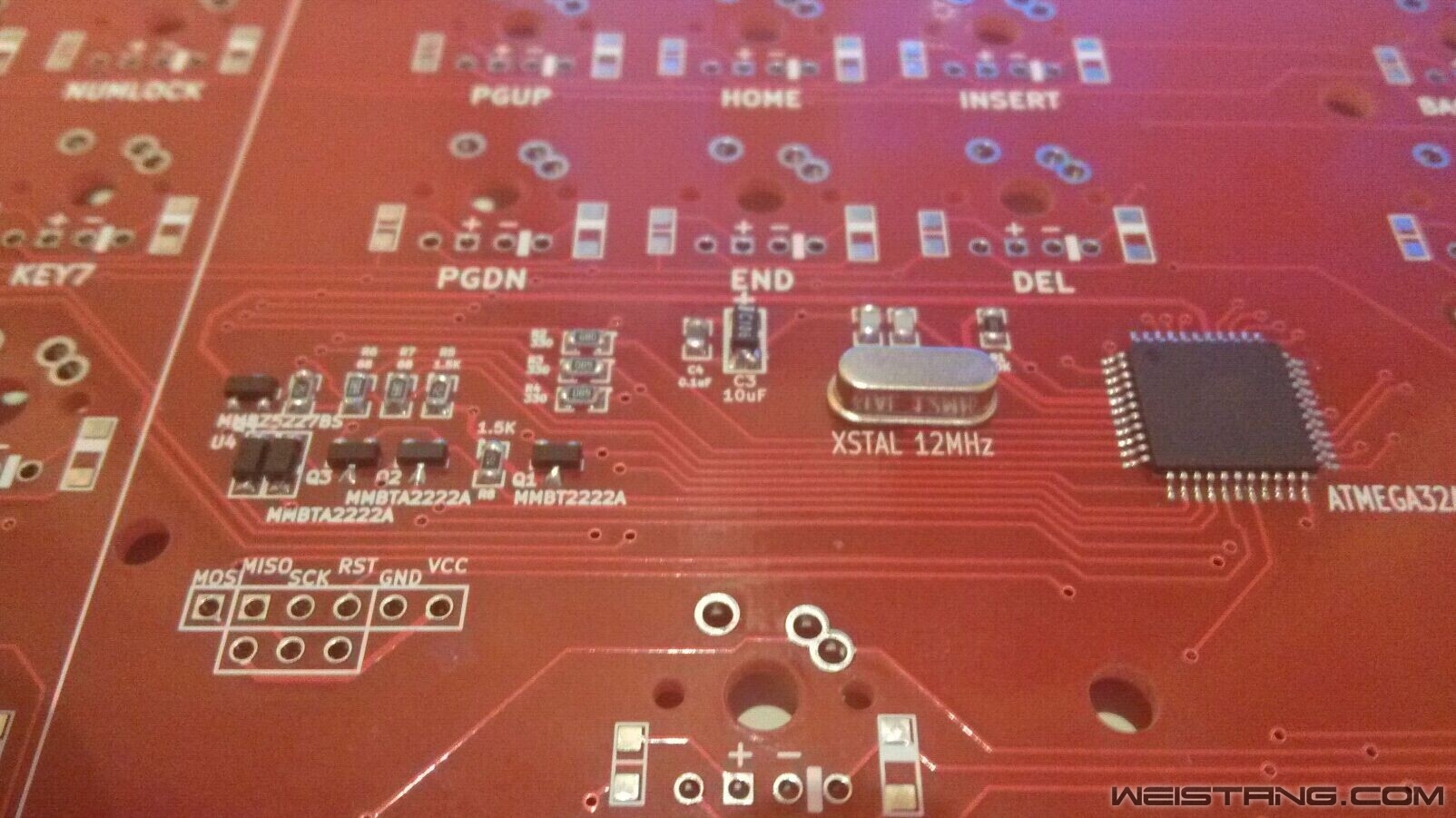

板子上每个键位都有相应的字符，混轴混灯实在是方便、
103的配列即实用，又淫荡。假组测试一下配列先。

还是套上键帽比较好，免得弄个左窄右宽就悲剧了。

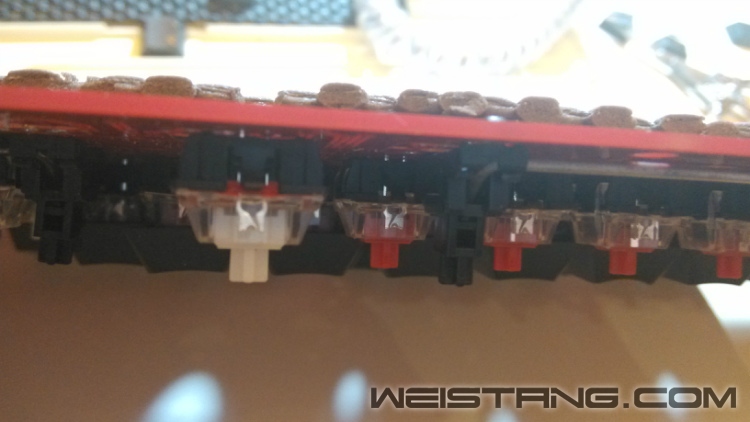

检查有没有歪轴。

收藏邀请

上一篇：坐等来一把大F 订制壳子首秀下一篇：罗技G700拆解及更换微动教程

引用 qq88409788 2014-7-3 01:52: 本帖最后由 qq88409788 于 2014-7-3 01:58 编辑

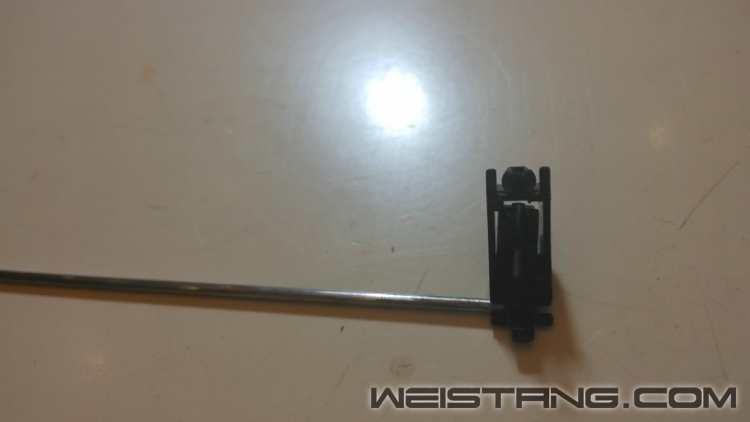

卫星轴也要调试.无奈榔头的7x铁丝用完了.用的是原厂拆下来的铁丝和十字柱.榔头卫星的十字柱卡7x空格还是有点松动.6.25x还好。卫星卡座还是用的榔头的，十分紧致比老原拆拆下来的卡扣好用多了。
铁丝卡进去松动几下。还是有点紧，于是来回晃动几下，涂点润滑摸均匀就好，十字柱也涂上一点点点点。

装上pcb有相对的字符指引。

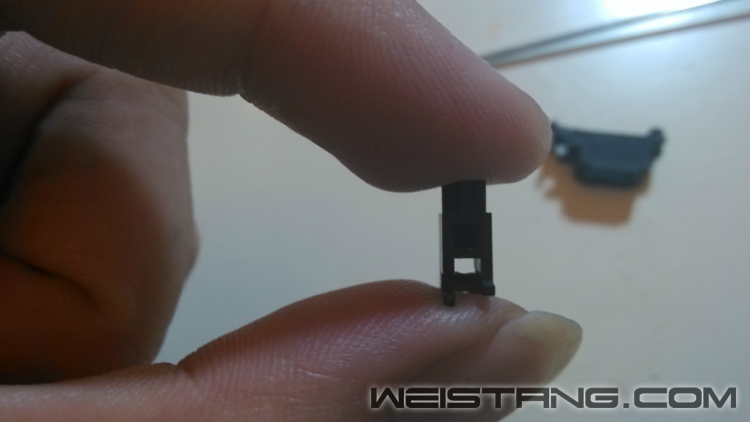

调试好的卫星轴倒过来以后十字柱是自然滑出的，正好与轴芯平齐。肉不肉，见仁见智吧。

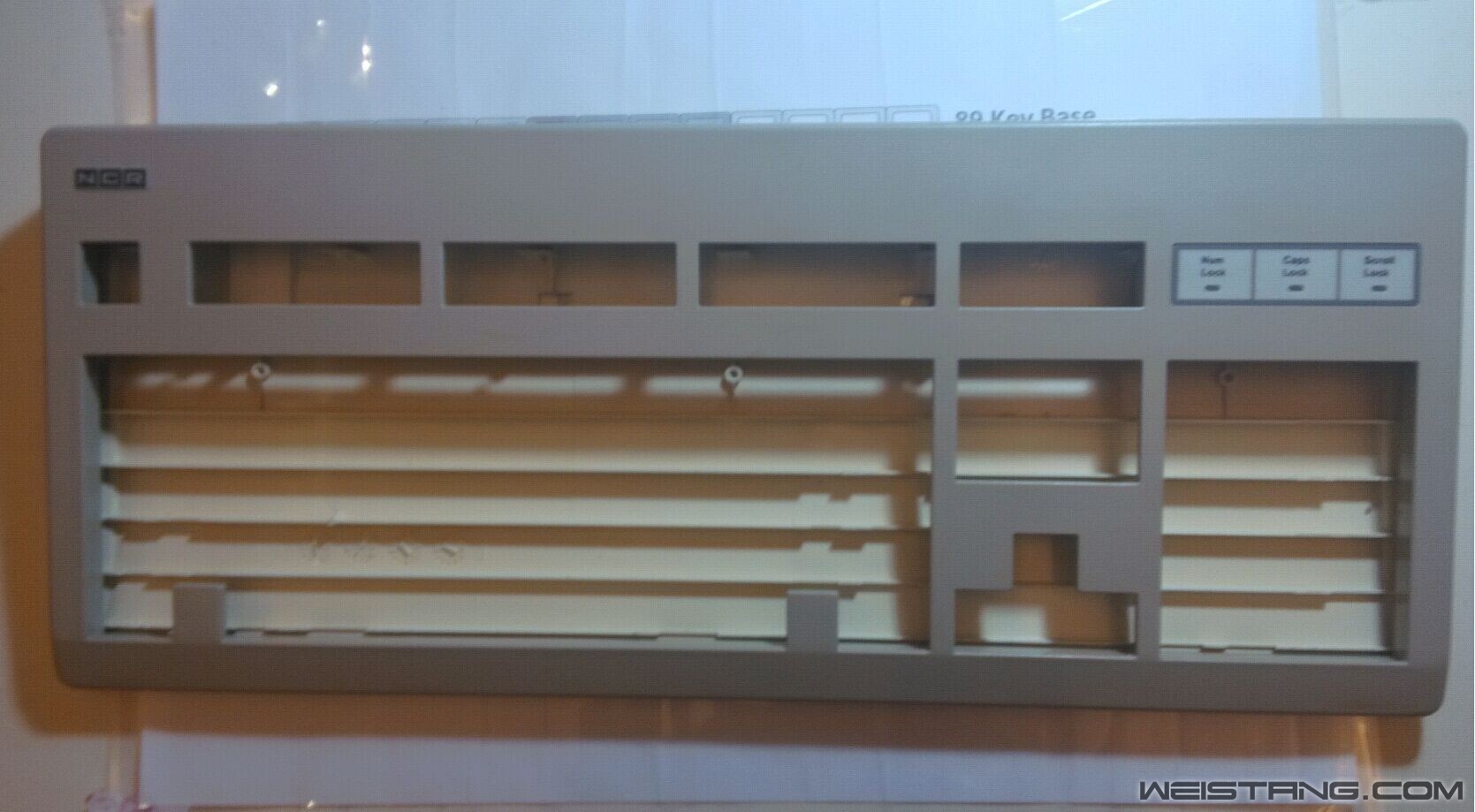

3007外壳，浅灰色。成色相当给力。Made in West Germany，89年的产物吧。
成色牛x，价格就无力吐槽了。

来自宁波的苏菲弹力贴保护pcb的菊花，减少磨损。

人为战损，为毛？

板子是键线分离的设计，不割掉怎么用？
话说老原厂就是扎实。用料真心不错，特么的弄断了我一根钨钢钻头，即便是我手误。但是它也是金属啊，说断就断了。

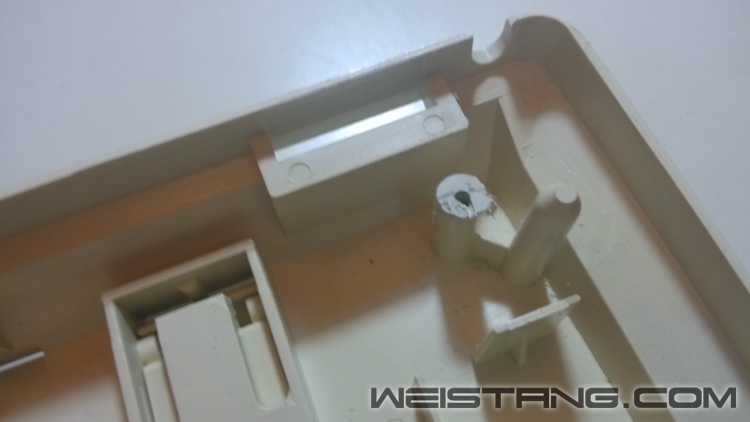

不割掉还真不知道咋办。

机智有木有。刚刚好，还能垫着插头。

上盖贴一点遮掩带。

原厂也亮骚，有木有。

无灯也大气。有木有。

缝隙光很美。

搞定，收工。
