拆解

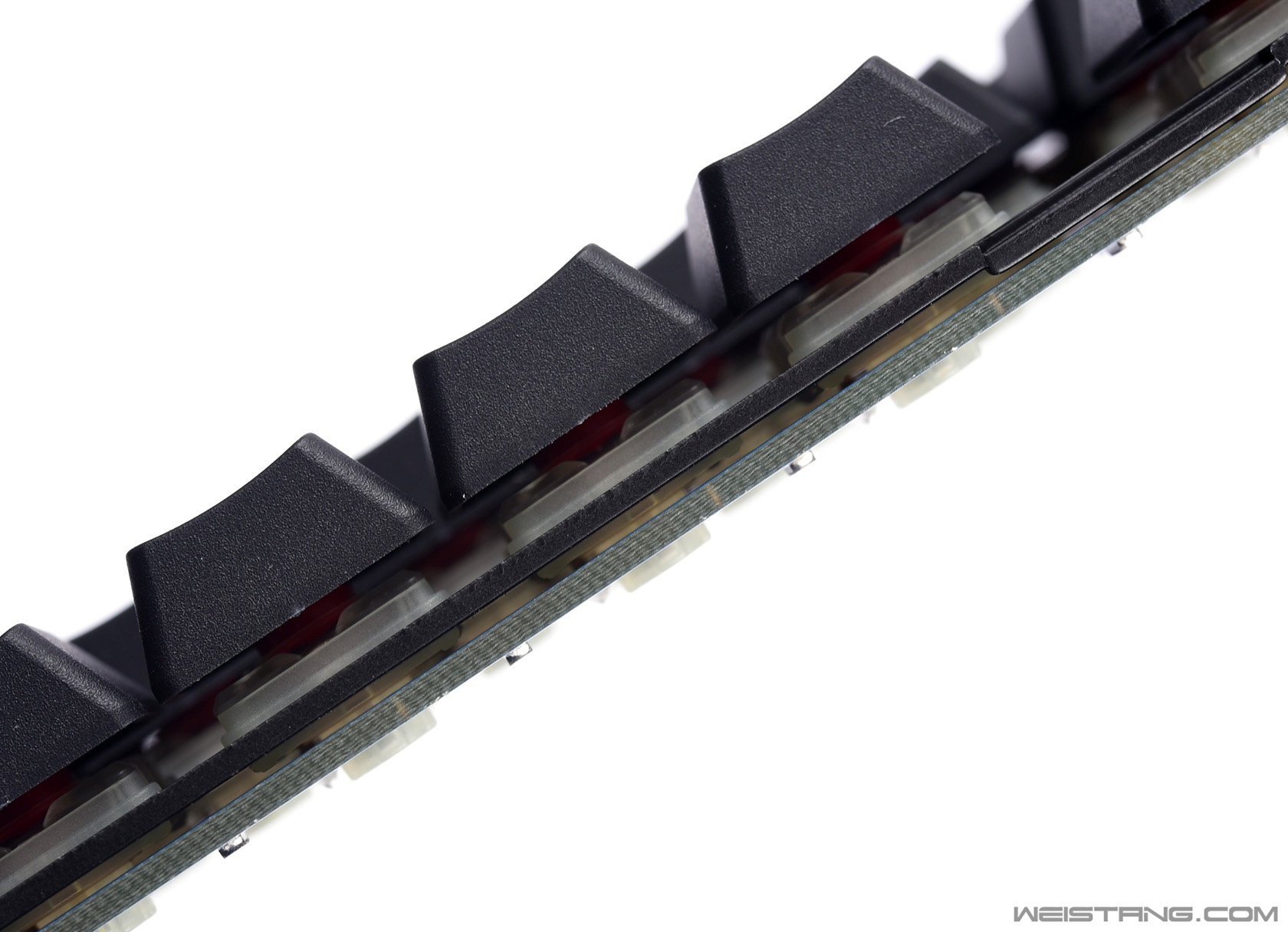

结构方面Filco魔鬼鱼87不算复杂,还是螺丝和卡扣固定,底壳前部三颗螺丝,剩下四边都有卡扣,但卡扣紧密度相当高,拆解也比较麻烦,用撬棒或者刷卡的方式都可以打开这些卡扣。 ![]() 上下壳 ![]() 出线口位置总感觉少了点什么 ![]() 底壳的厚度达到了空前的接近3.0mm 圣手2底壳厚度约为2.3mm ![]() PCB特写 ![]() PCB正面 PCB还是FR4双层电路板,并且相比圣手2代用了网格化覆铜,做工相当出色,能看到PCB是没有任何对灯光改造的支持。 ![]() PCB特写 ![]() SN8F22E88B 8位单片机 松翰科技的入门方案 并不支持LED阵列控制 ![]() 焊点相当规整 ![]() 不跟任何品牌分享的PCB方案 Filco专属 ![]() PCB边缘平整性相当到位 ![]() 定位板和PCB之间的距离精度要比之前的方案更高 ![]() 特写 |
