拆解

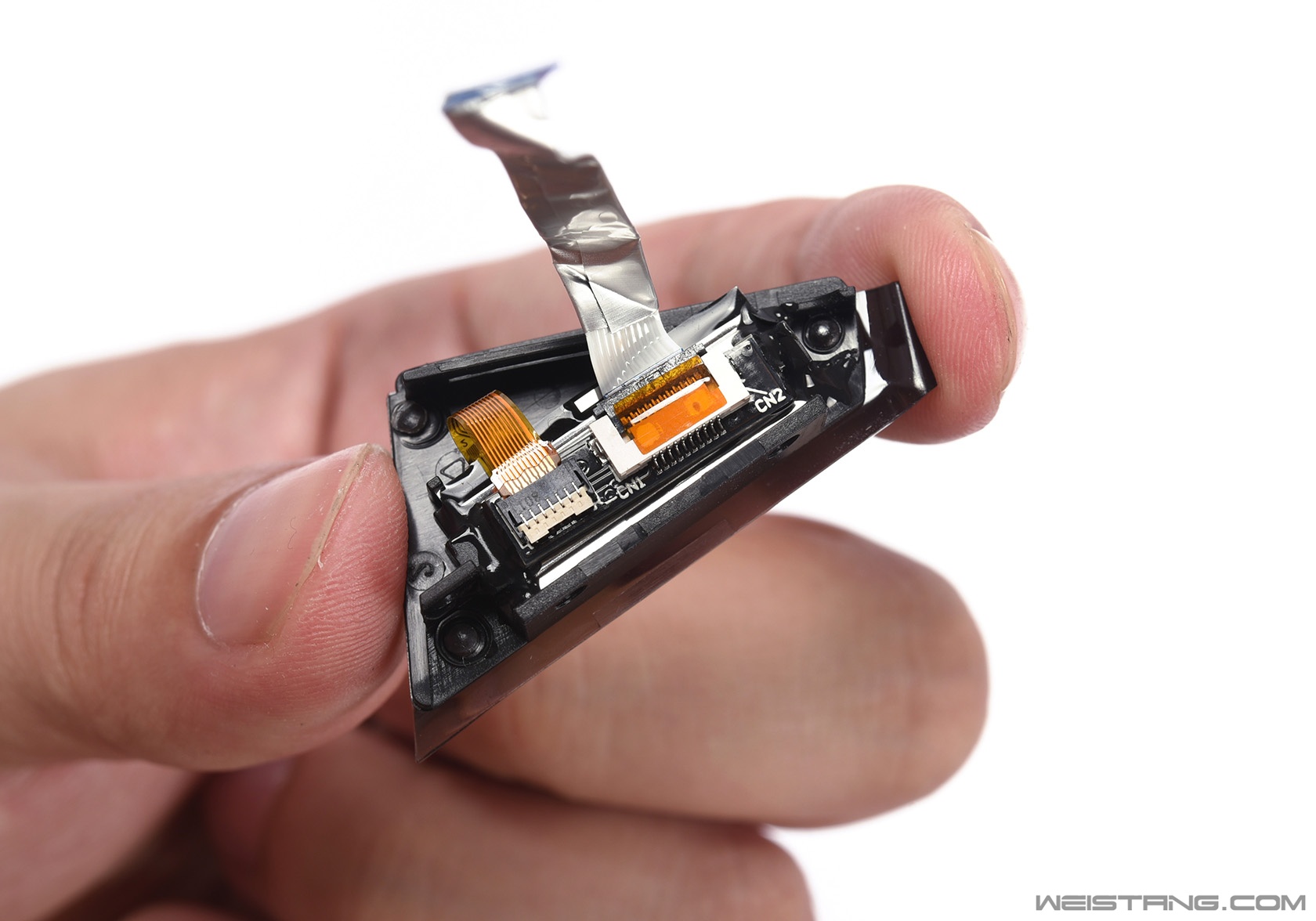

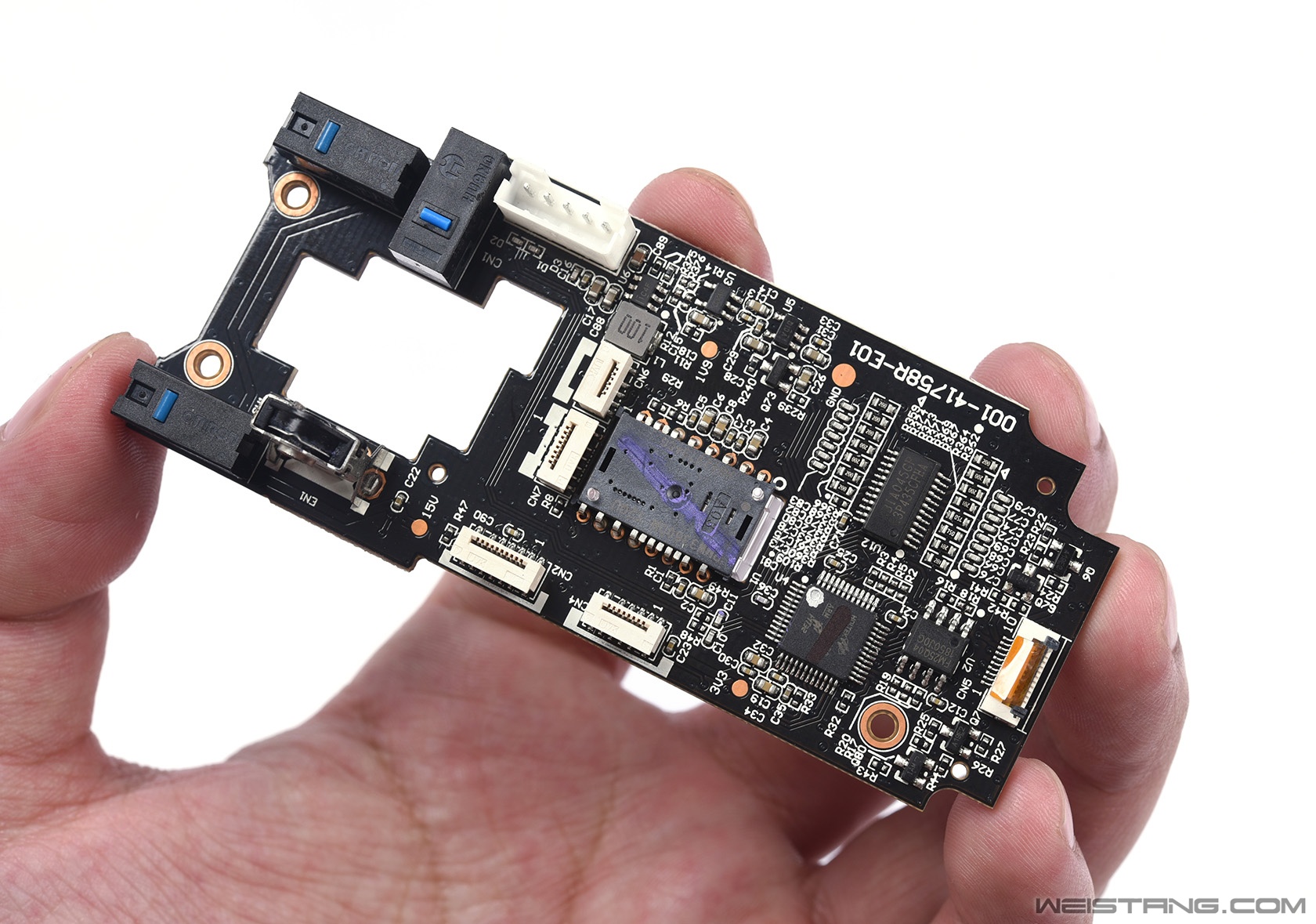

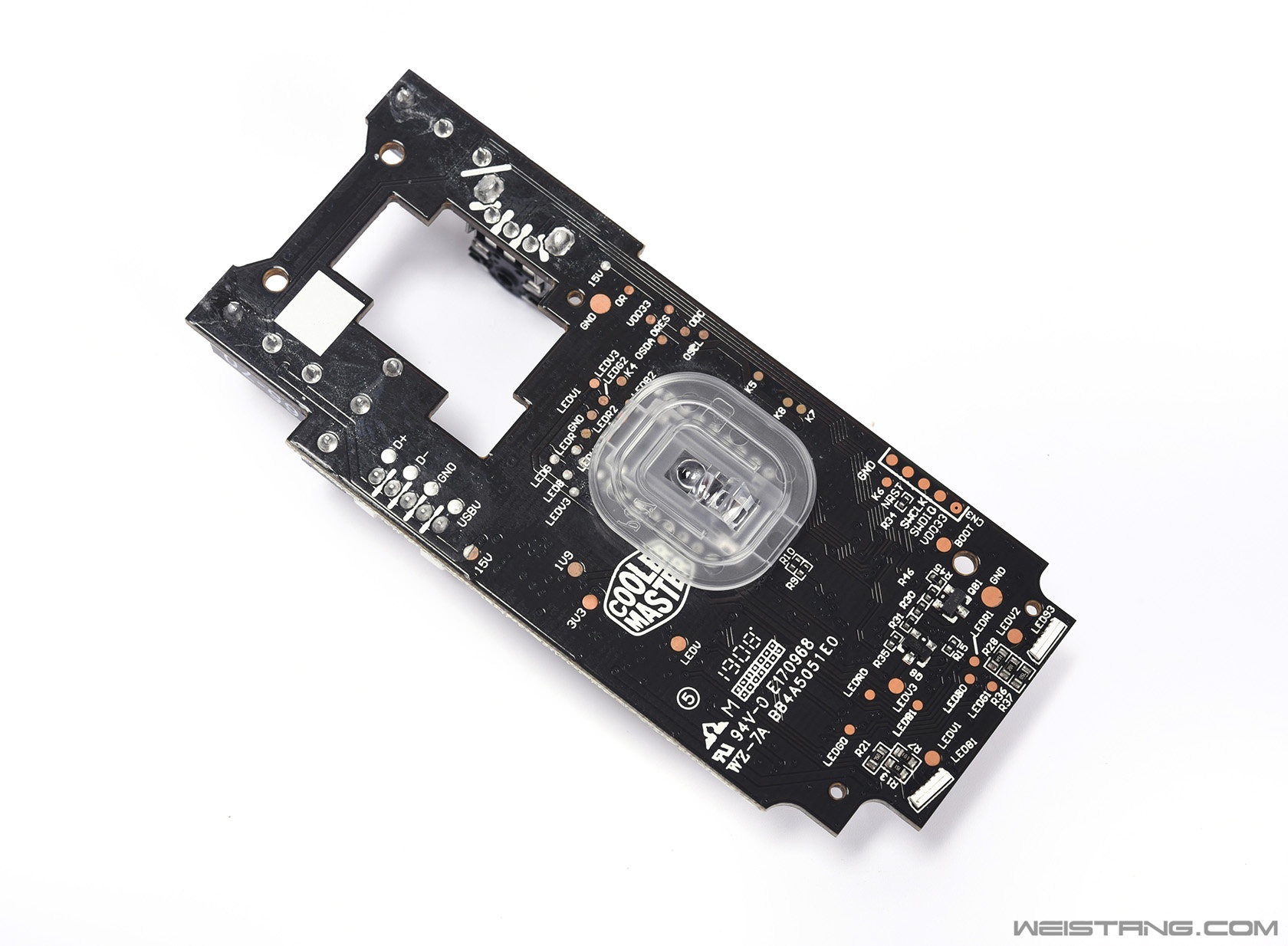

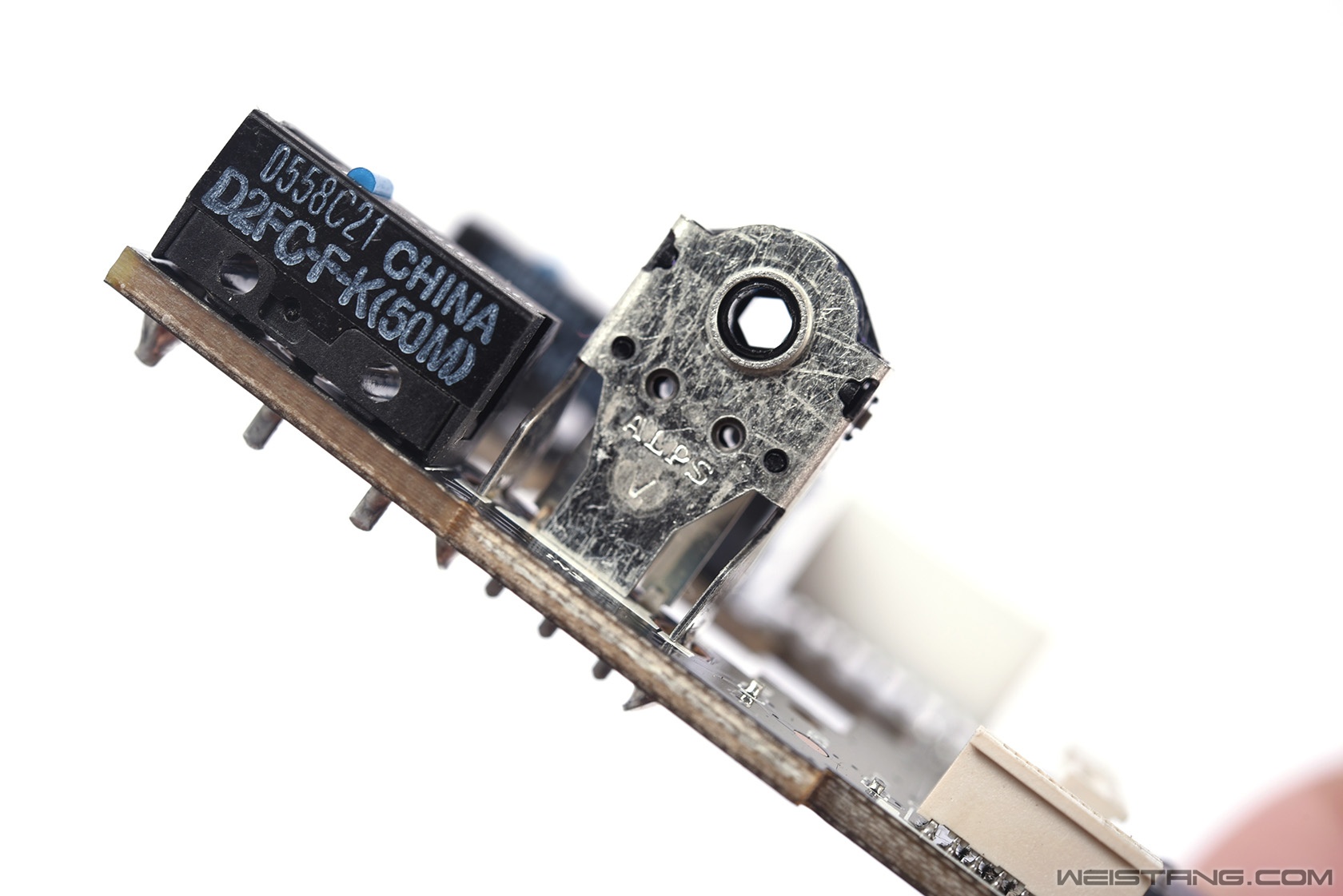

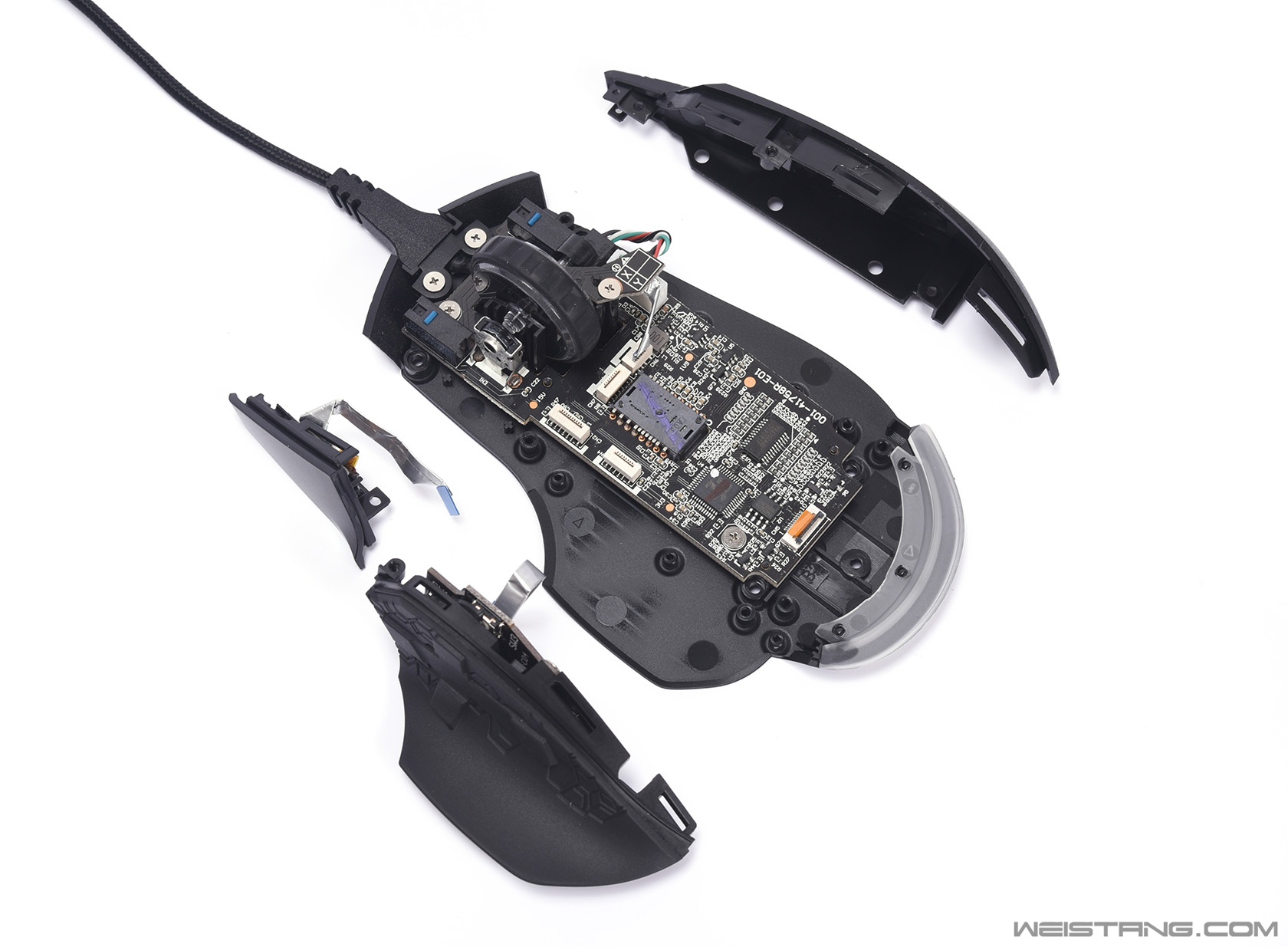

拆解会让人很纠结,其实底壳脚贴下的五颗螺丝固定很常规,关键是两片分体式按键下面还有两颗固定外壳的螺丝,这个需要拆下按键模块才能看到,按键模块通过卡扣与上壳固定,一般方法就是扒开按键,然后左右晃动然后大力出奇迹,直接硬掰,不过这样会让卡扣变形,好在pbt强度足够,回装之后还可以继续使用,不过可能会影响按键的水平稳定性,说白了就是可能会晃,如果你足够细心,可以撬开按键前端,在缝隙中能看到卡扣末端,用工具直接撬开卡扣。 取下按键 按键模块下 固定上下壳的两颗螺丝 拔掉所有的软排 可以取下上壳 上壳内部 酷冷MM830内部的排线全部都有金属屏蔽层包裹,好评,末端还有配重模块,一共有三个金属块,总共15g,取下之后鼠标重量实测约为109g左右,取下配重块之后鼠标前后重量比更趋向平衡。 侧裙部分是传统的模块化结构 OLED屏幕模块背面 屏幕边缘有封胶 侧键模块 右侧裙模块 底壳特写 PCB 正面 PCB背面 PCB特写 MM830的PCB应该是酷冷至尊目前为止鼠标方案最复杂的一款了,正面有6个排插口,包括主控,RGB LED驱动IC,引擎等都在正面,PCB做工也确实很规范。 欧姆龙50M蓝点微动 PMW3360光学引擎 ALPS编码器 滚轮刻度感清晰 滚动非常顺畅 |
