拆解

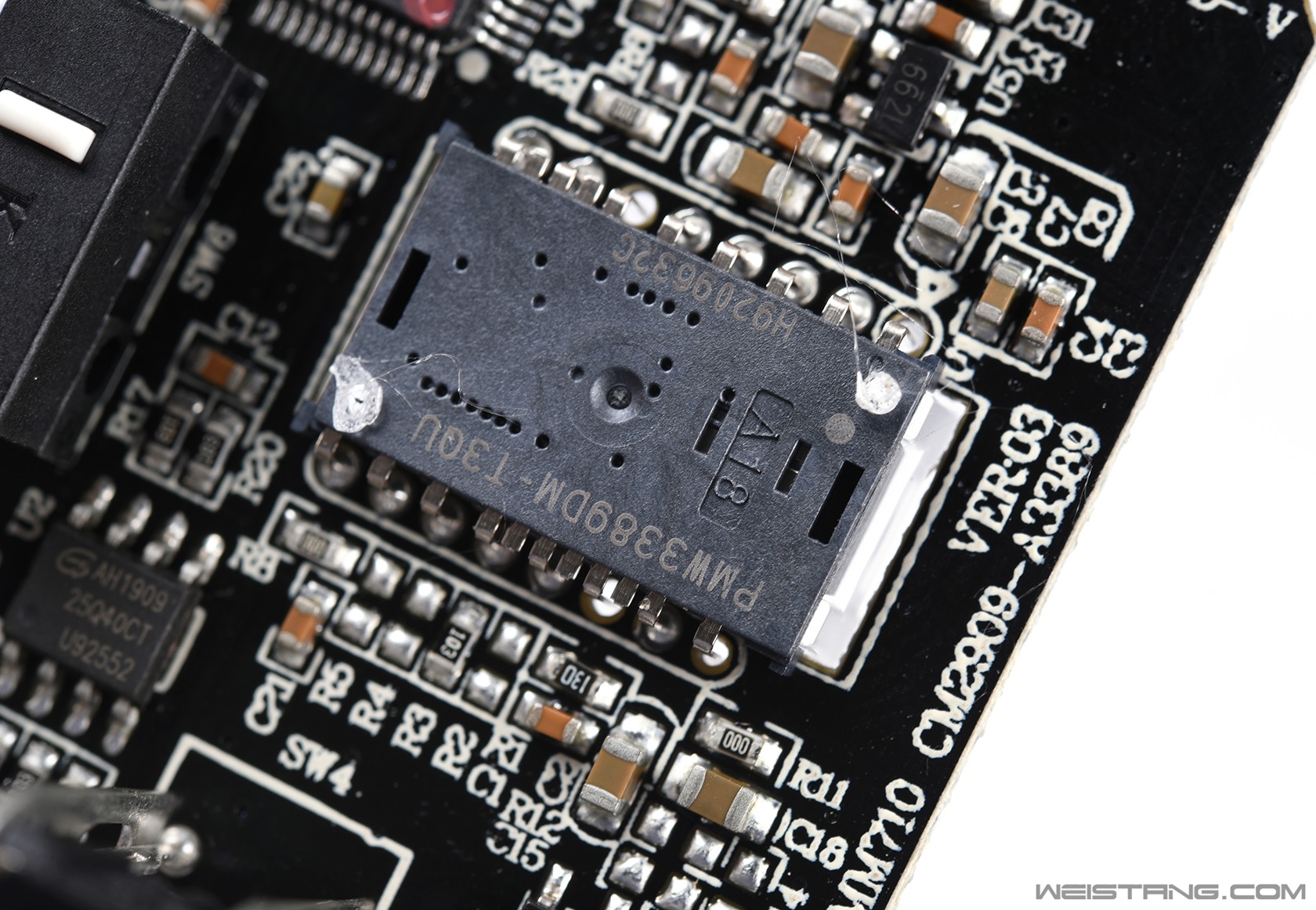

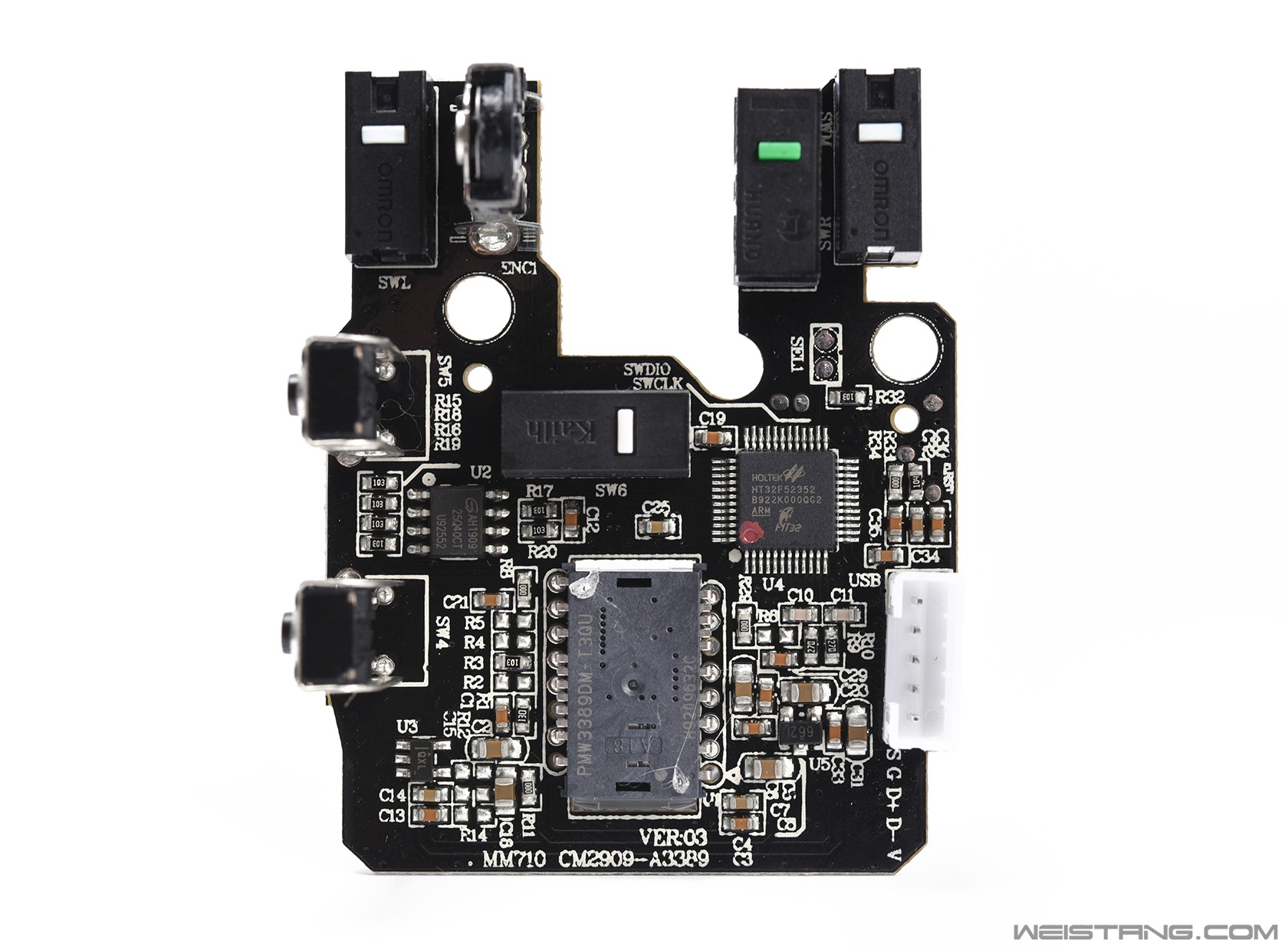

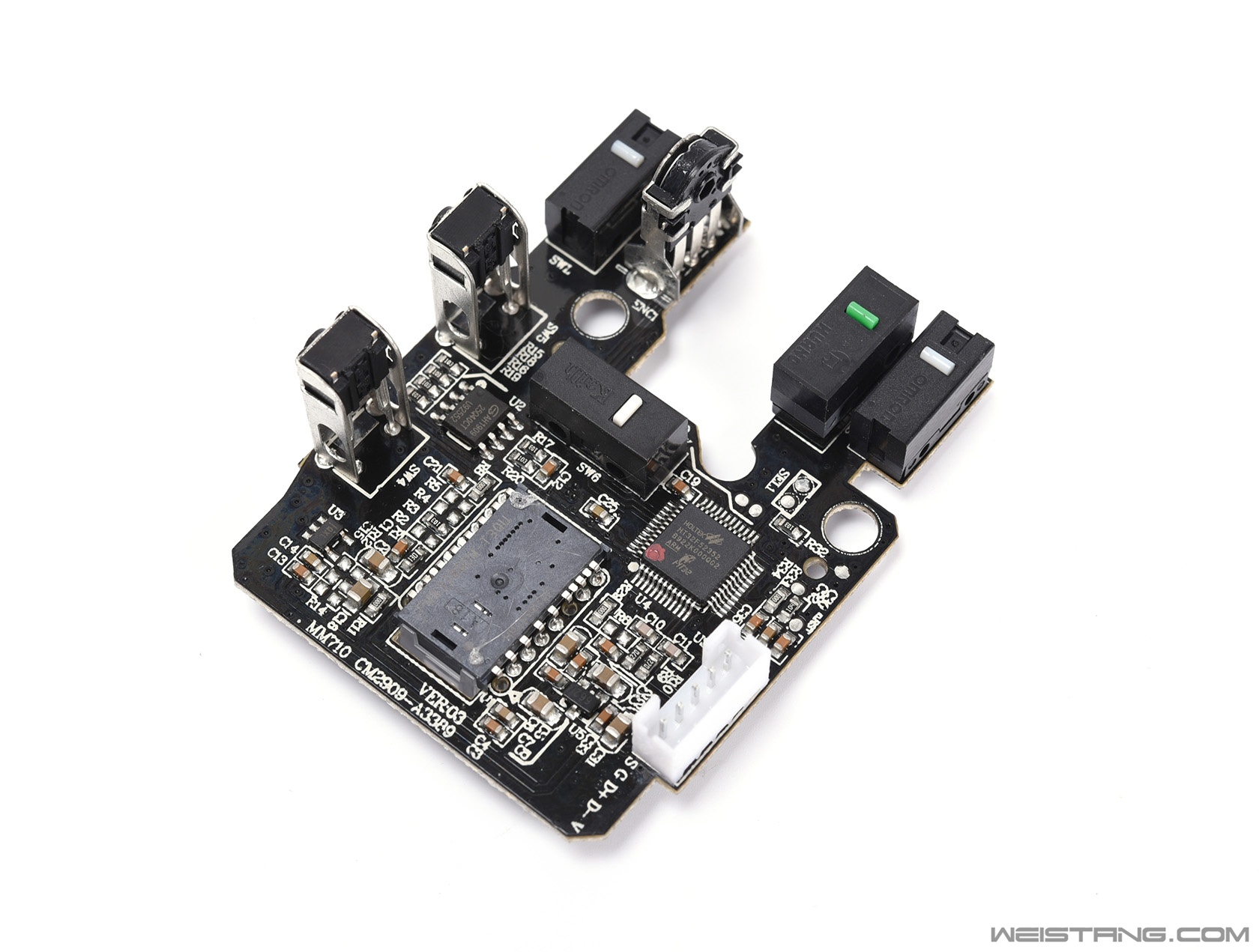

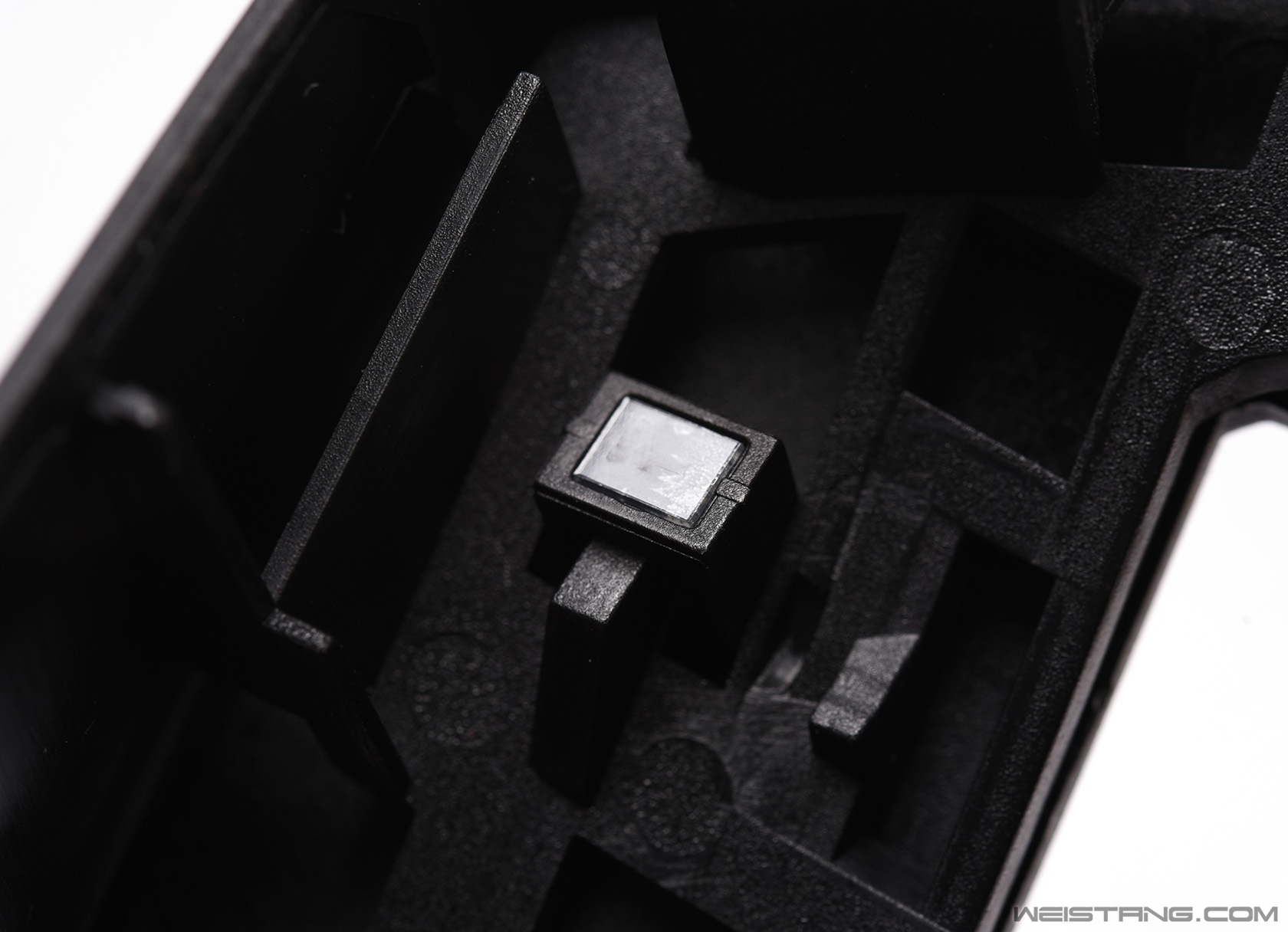

酷冷至尊天狼星拆解很容易,底部两片脚贴下各有一颗螺丝,拧下后,抬起后壳向前推就可以打开外壳了,没有任何排线,拆解很容易。 取下外壳 外壳内部 其实外壳内部有些位置还是可以做压孔减重的。 按键柱特写 加入了耐磨的结构 内部结构特写 编码器用的是ALPS 11mm 欧姆龙7N(20M)几乎是目前手感最好的微动 底盘特写 密恐慎入 PCB PCB 元件几乎都集中在了PCB正面,因为是半尺寸的PCB,所以元件密度很高,使用中并没有发现任何影响体验的串扰情况。有意思的是微动用了三个品牌的产品,中间是华诺绿点,dpi按键微动是凯华白点,左右按键是欧姆龙白点20M,其中滚轮中键实际手感表现很不错,硬度适中,行程稍有偏短。 PCB底部 右微动的焊脚有剪断 PMW3389光学引擎 合泰HT32F52352 32bit单片机 跟自家的MM530是同样的方案 |
