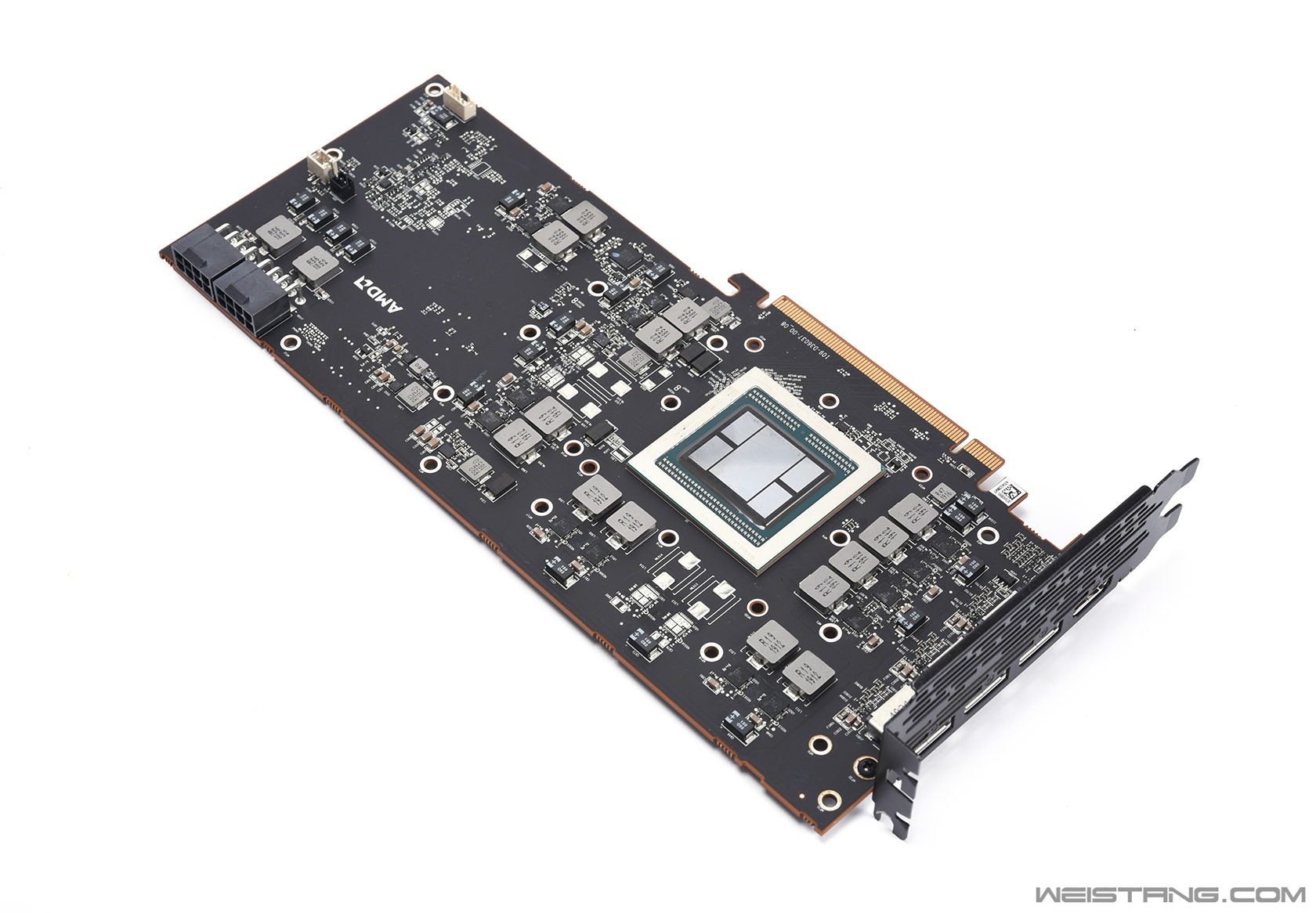

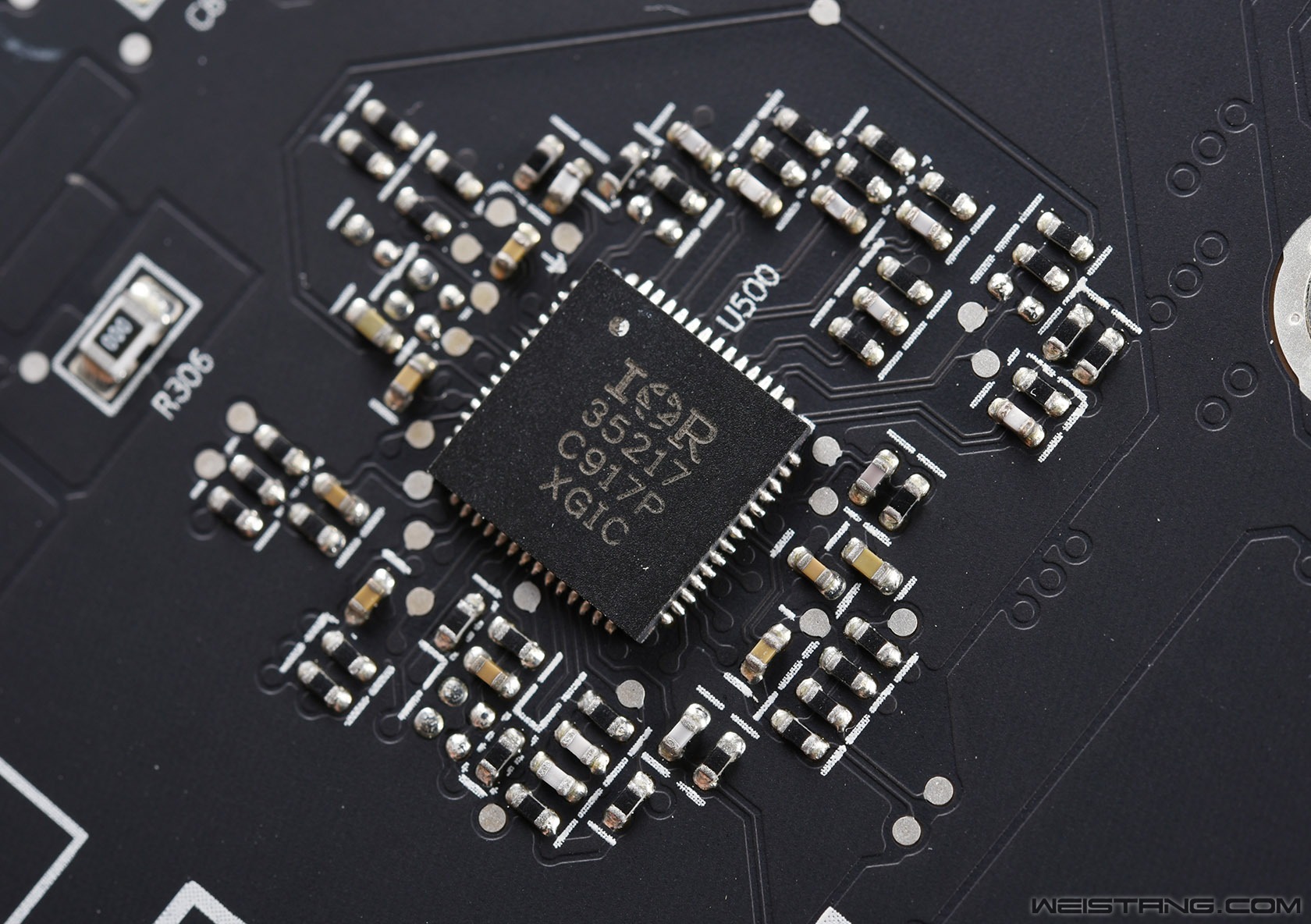

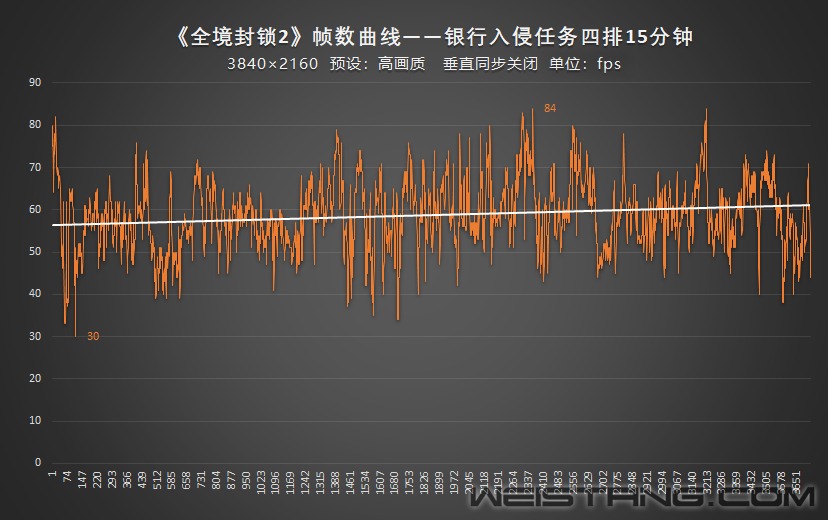

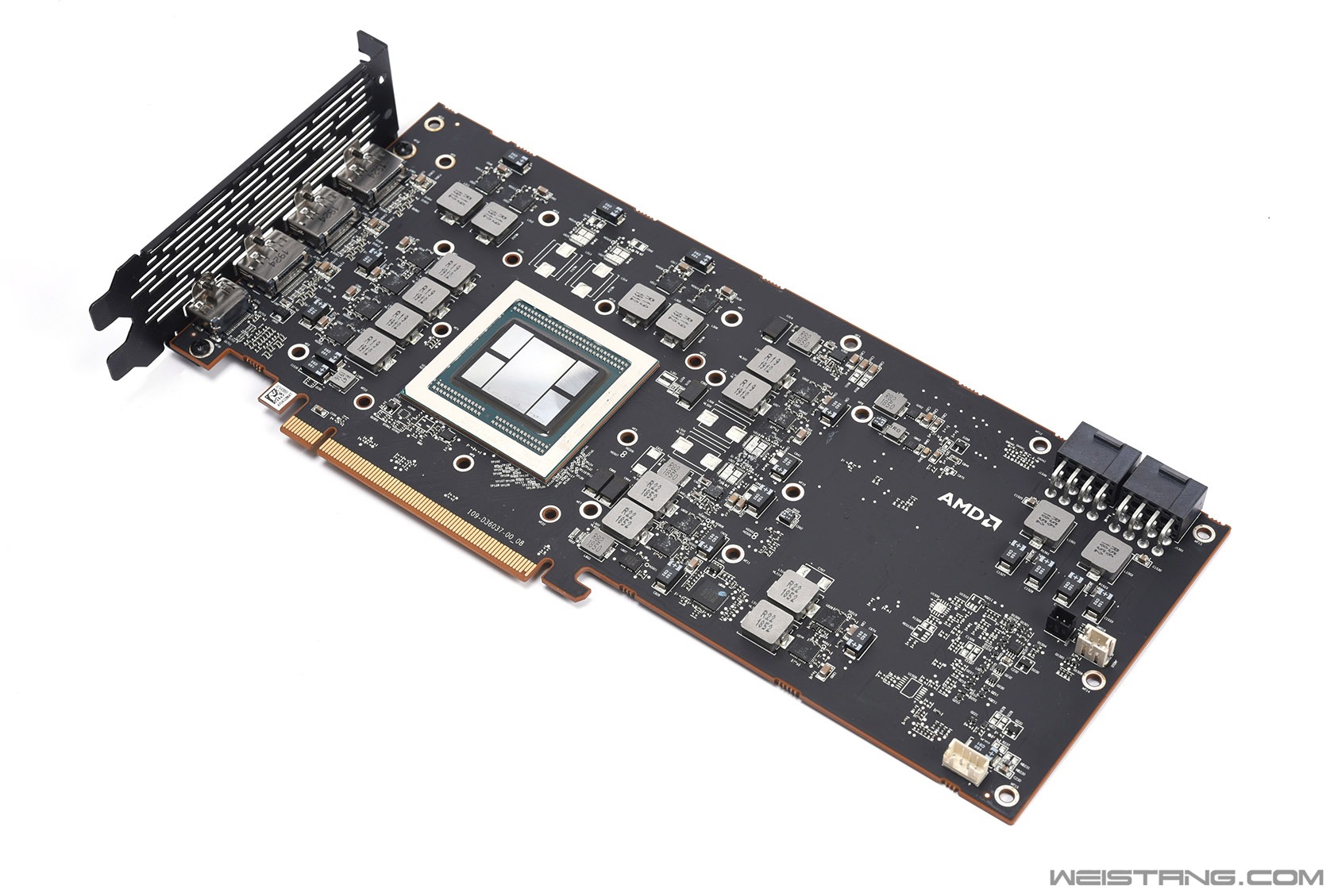

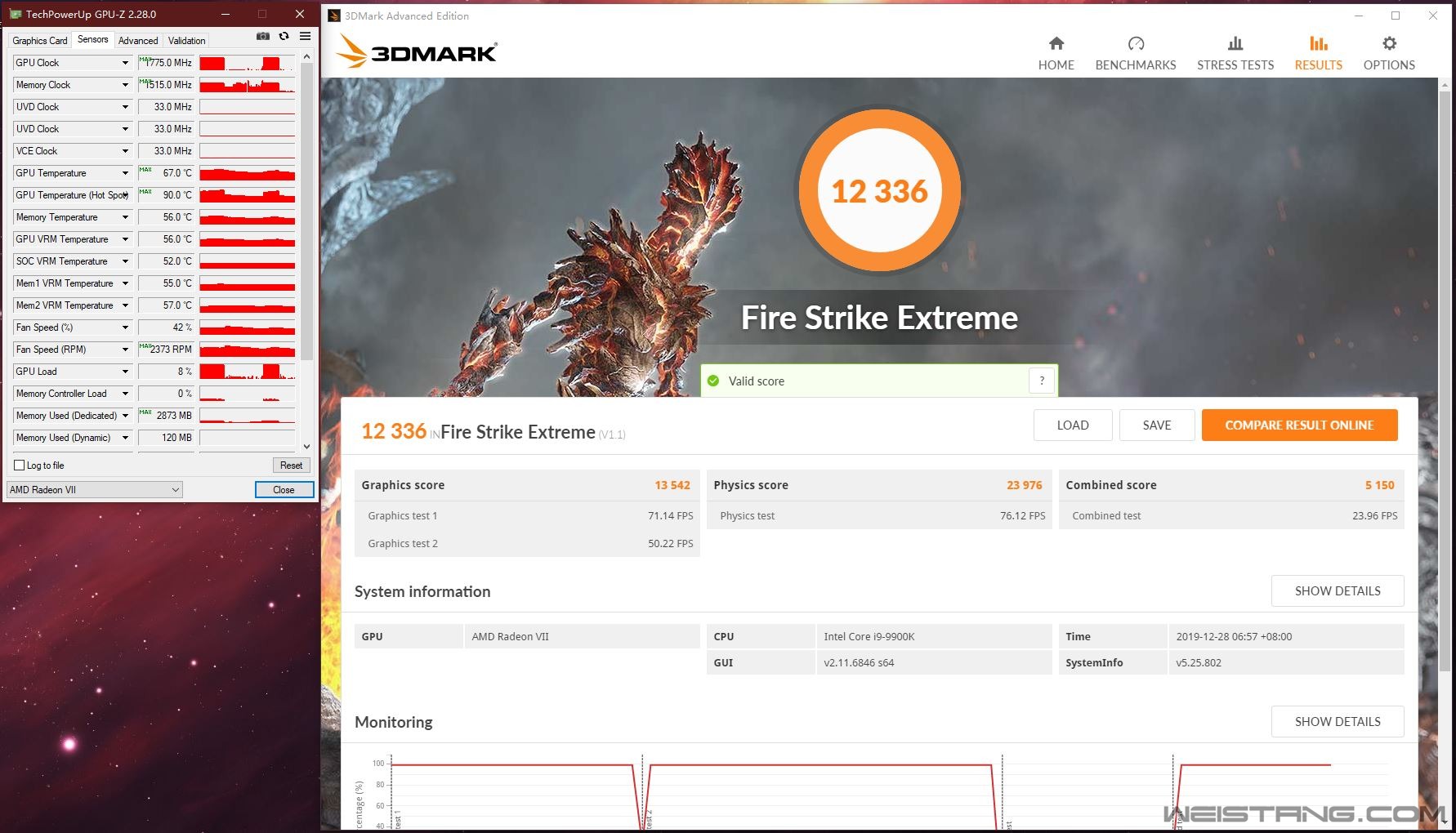

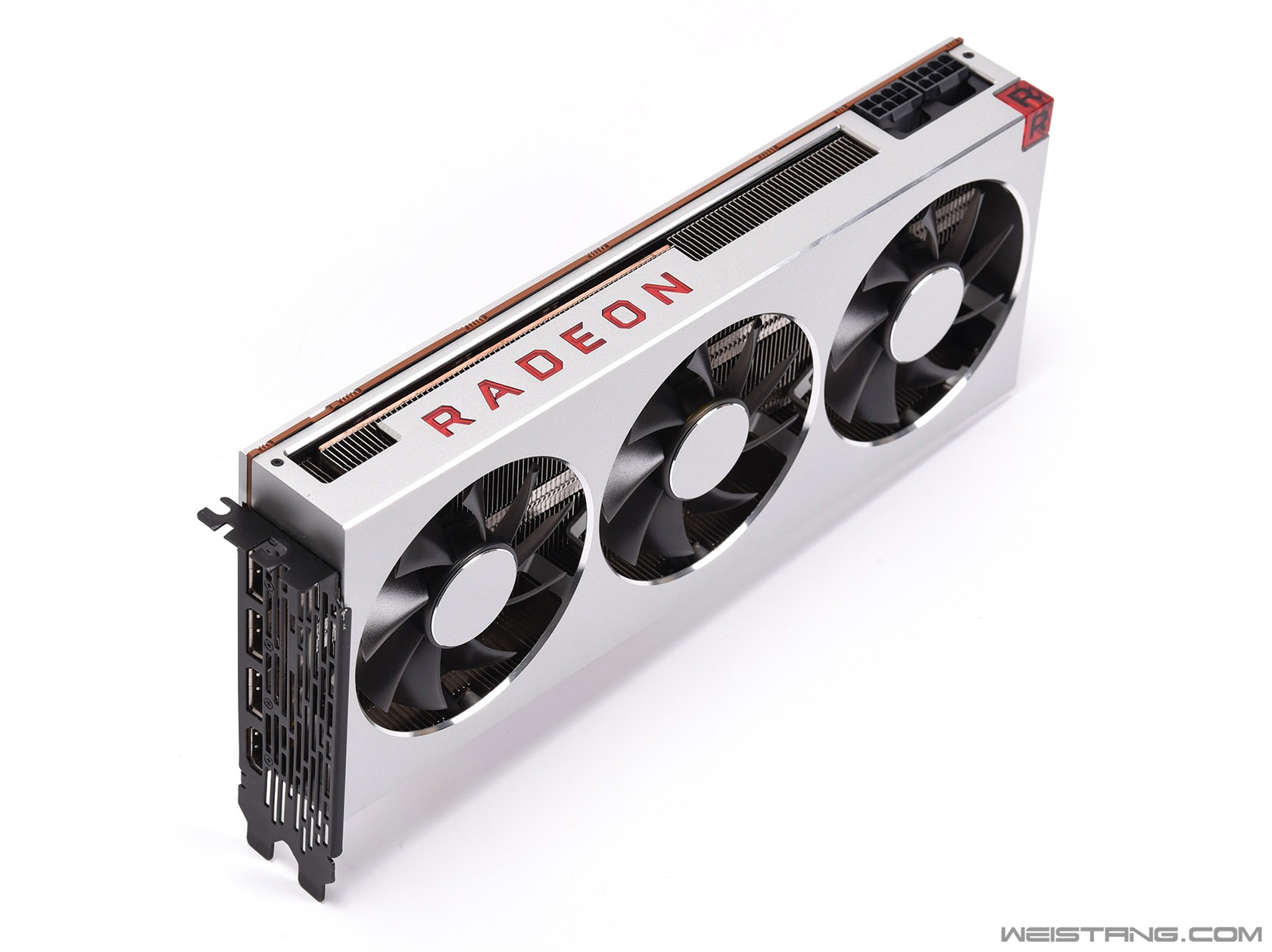

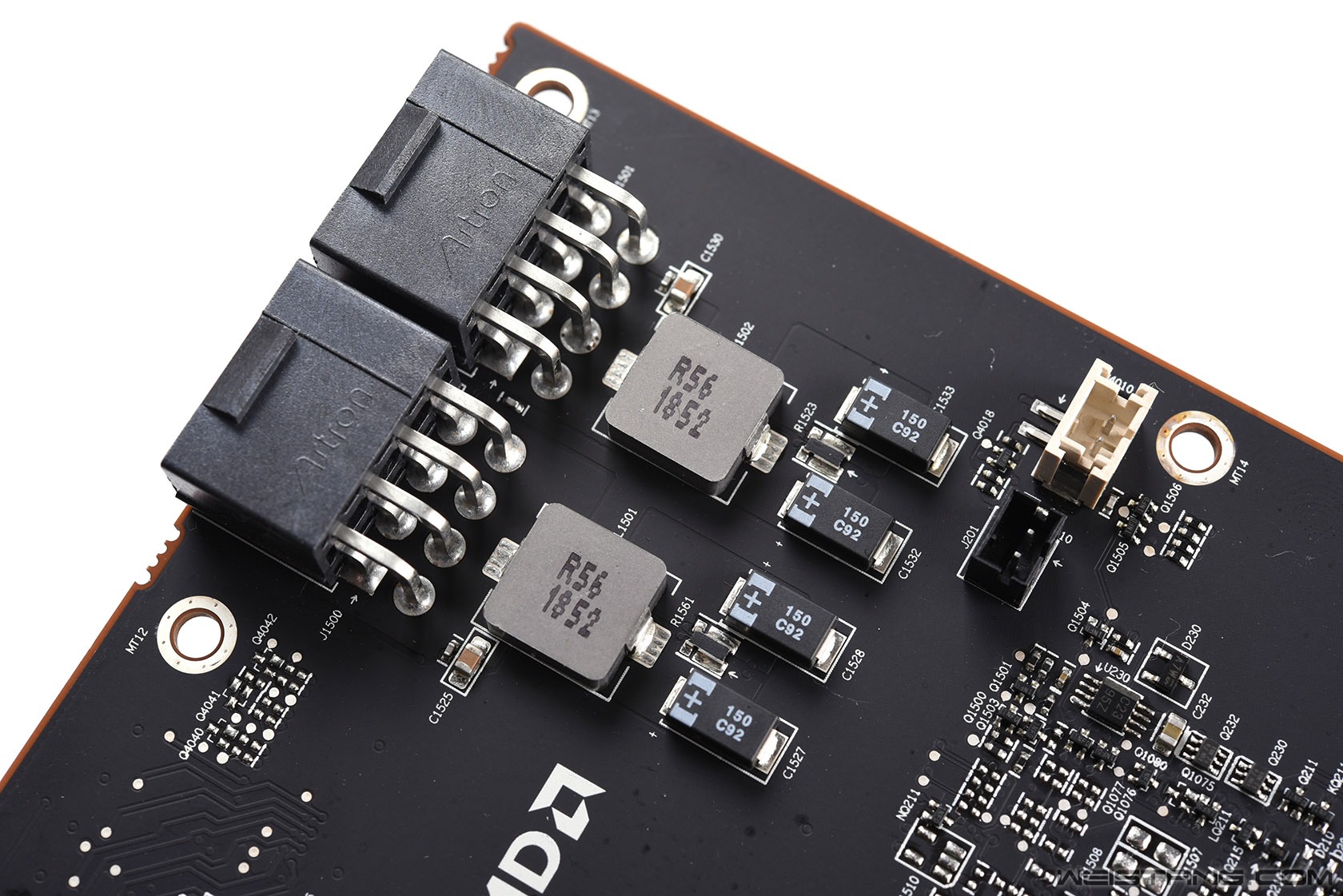

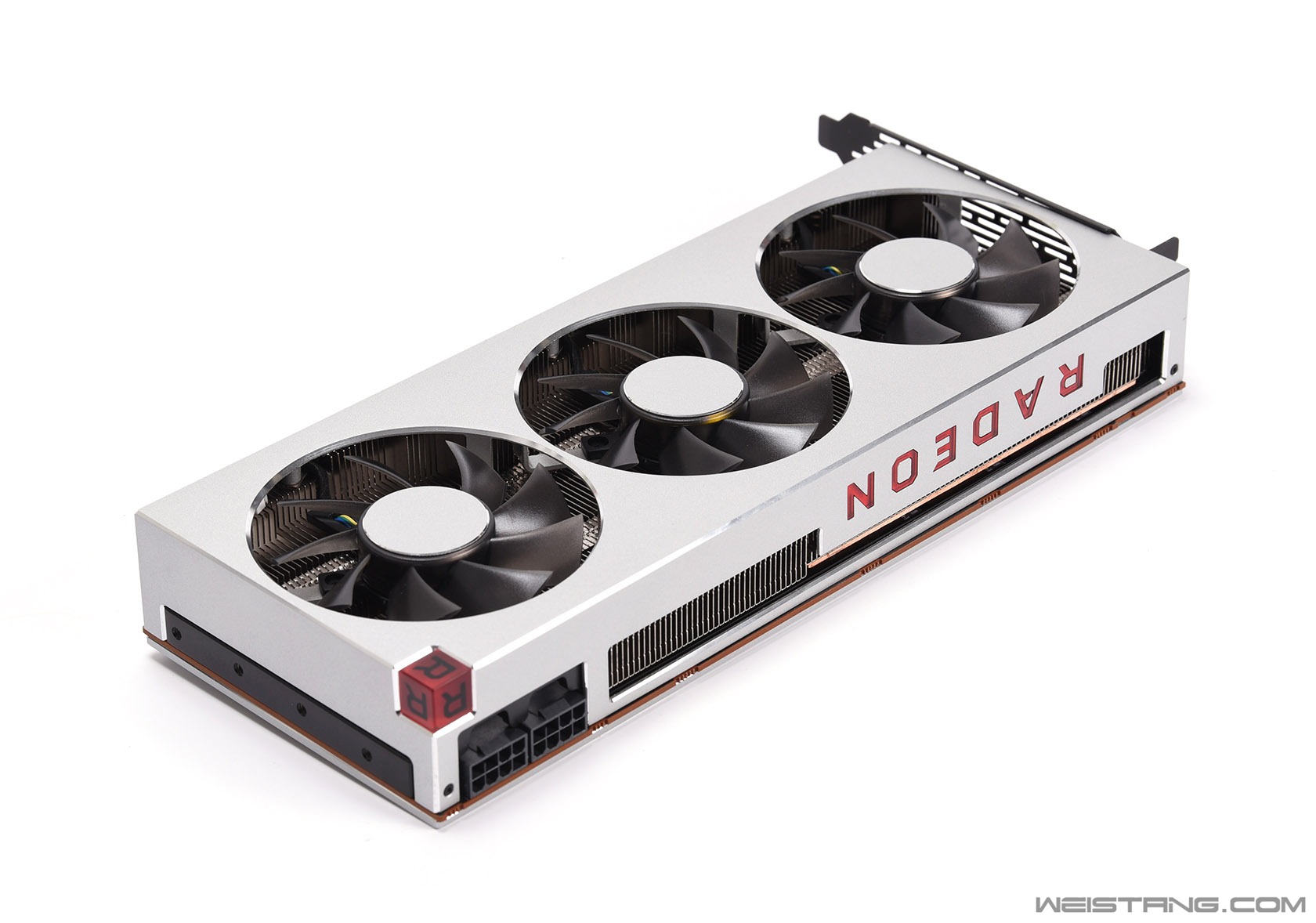

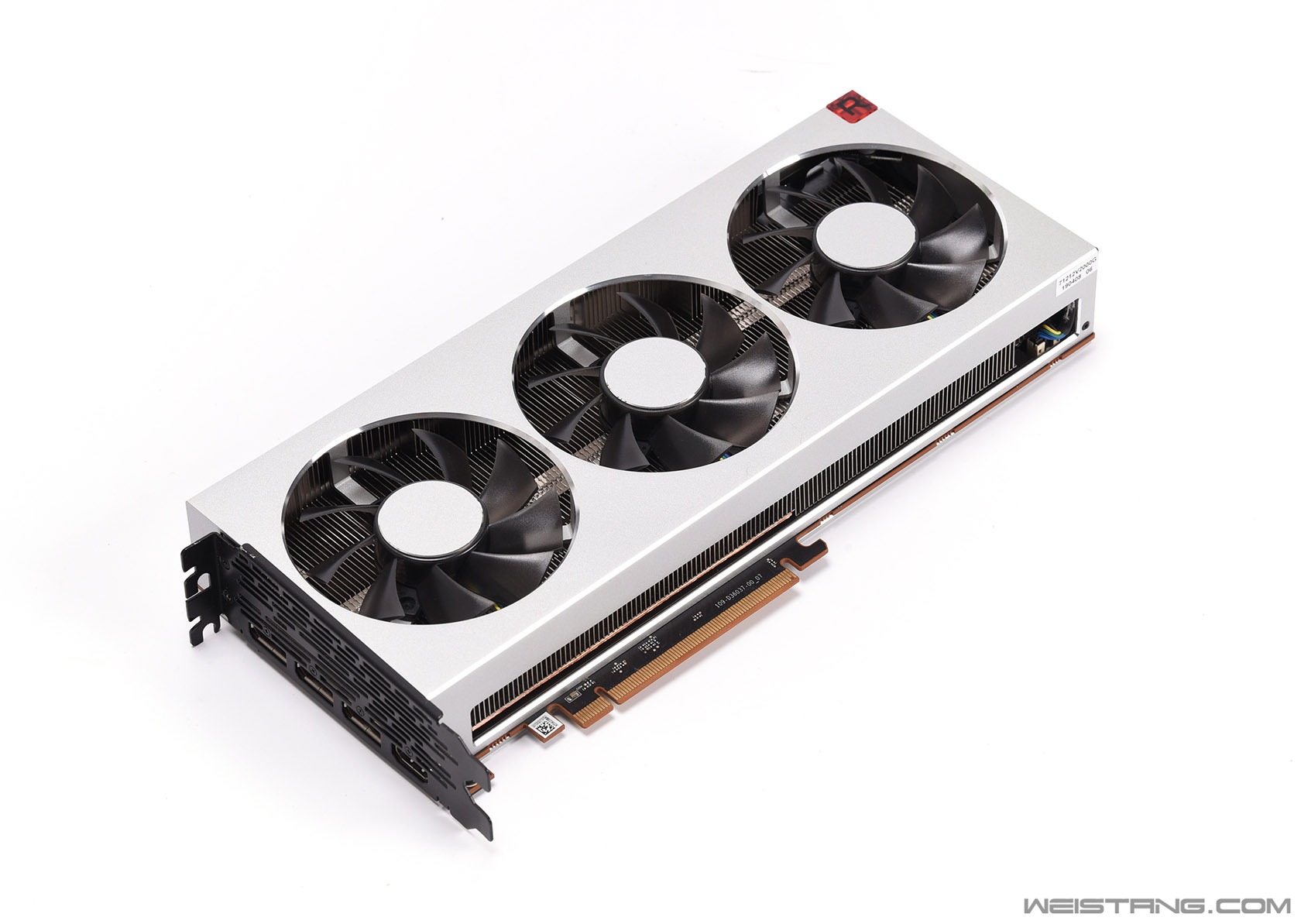

| 时间过得真快，Radeon VII这卡真的是AMD这两代在自家地位最差的旗舰，在过两个月这卡就是上市一周年了，距离GCN 1.0的HD7970发布到现在已经八年多了，Radeon VII的GCN5.1架构算是第六代更新，拥有目前桌面游戏显卡中最强的显存配置，再加上7nm工艺，所以堪称GCN架构的绝唱！虽说可以通过优化来降低功耗，但满载温度依然不低，散热做的算是良心，但机箱优化考虑欠妥，比如垂直风道的箱子搭配全覆盖盔甲的板子，临近的PCIe插槽再来一张750这样的SSD，赶上夏天的话可能就是Radeon VII的最差散热环境了，如果不想改水的话，比较好的散热环境应该是PCIe延长转接，在机箱中单独给Radeon VII一个独立的风道！ 之前官评的时候没有拆解，这次补一下！     做工很优秀的一张卡，无论是散热还是PCB，为了点亮信仰，是的散热逻辑有点问题，热量比较集中在靠前的散热片部分，即使用了均热板，导热效率也有明显的瓶颈，这个锅铜底均热板可以不用背，鳍片出风口被盖住一大部分，还是理论上最热的鳍片位置，显然对散热会带来不小的瓶颈，当然改水的话就另说了！  Radeon VII PCB部分   16GB HBM2显存，4096bits位宽，1000MHz频率等效2000MHz，显存带宽达到了1TB/s，现在多数游戏4K分辨率下也不能爆掉Radeon VII的显存，目前是这样的，全境封锁2在4K分辨率最画质下，显存占用也没有超过14GB。显存跟Vege 64一样，三星和海力士两个品牌的HBM2颗粒，海力士目前来看体制最好，无脑1200MHz可以，据了解，现在不少新的在售Radeon VII颗粒都是三星的了。   Radeon VII的供电跟Vega64比起来还差点意思，毕竟功耗低了，所以也没有狂堆料！但还是非常不错的做工，只是没有那么堆而已，不知道能不能理解，核心VRM的电容都是贴片聚合物电容，输出部分电容全松下SP-CAP，在PCB的正反面，输入是三洋的POSCAP，搭配安森美FDMF3170 Mosfet，拥有极为出色的瞬态响应和极低的纹波表现。所以一些大雕的Radeon VII电压可以降的很低，也离不开公版PCB的供电设计和用料。  7nm的Vega20XL 周围是四颗海力士HBM2显存  供电部分特写 核心周围一圈都是供电，10+2+2相供电，超出了单颗供电主控的相数范围，所以用了两颗供电主控！  IR35217供电主控 许多RX590也是这个供电主控  安森美最强动态表现的Mosfet FDMF3170 记住两个数据，1MHz开关频率，70A电流负载能力，纹波表现不输IR的旗舰方案。  第二颗IR35217供电主控  12V输入稳压 象征性的跑下分，Time Spy成绩很不好看，被2080吊打之！FSE成绩介于2080和2080s之间，看一乐！   有了Radeon VII一定要撸的游戏就是《全境封锁2》，领略一下落魄美利坚的华盛顿特区，体验一下畅快淋漓的第三人称RPG射击游戏的魅力，无论是功耗还是温度，《全境2》基本都能把Radeon VII榨干，当然显存目前榨不干，4K预设高画质可以跑得流畅，但4K最高画质就不能说全程流畅了，最低帧数可能会跌倒20fps的水平。  《全境2》基本上是达不到1800MHz的Boost频率的  帧数表现很不错 4K高画质预设画面也还是能看的，除了下大雨天气效果做的很古怪以外，其余都还可以，动态光有点强，不习惯的话可以关一些效果！下面是游戏中的截图，尺寸和画质有压缩。     《全境2》刷到准毕业装后基本就可以AFK了，有兴致的话偶尔跟朋友刷刷英雄本可以！尽管Radeon VII会很快被市场淡忘，但运气好的话，这依然是一张好卡，优秀的卡，让你喜欢的卡！ |
