拆解

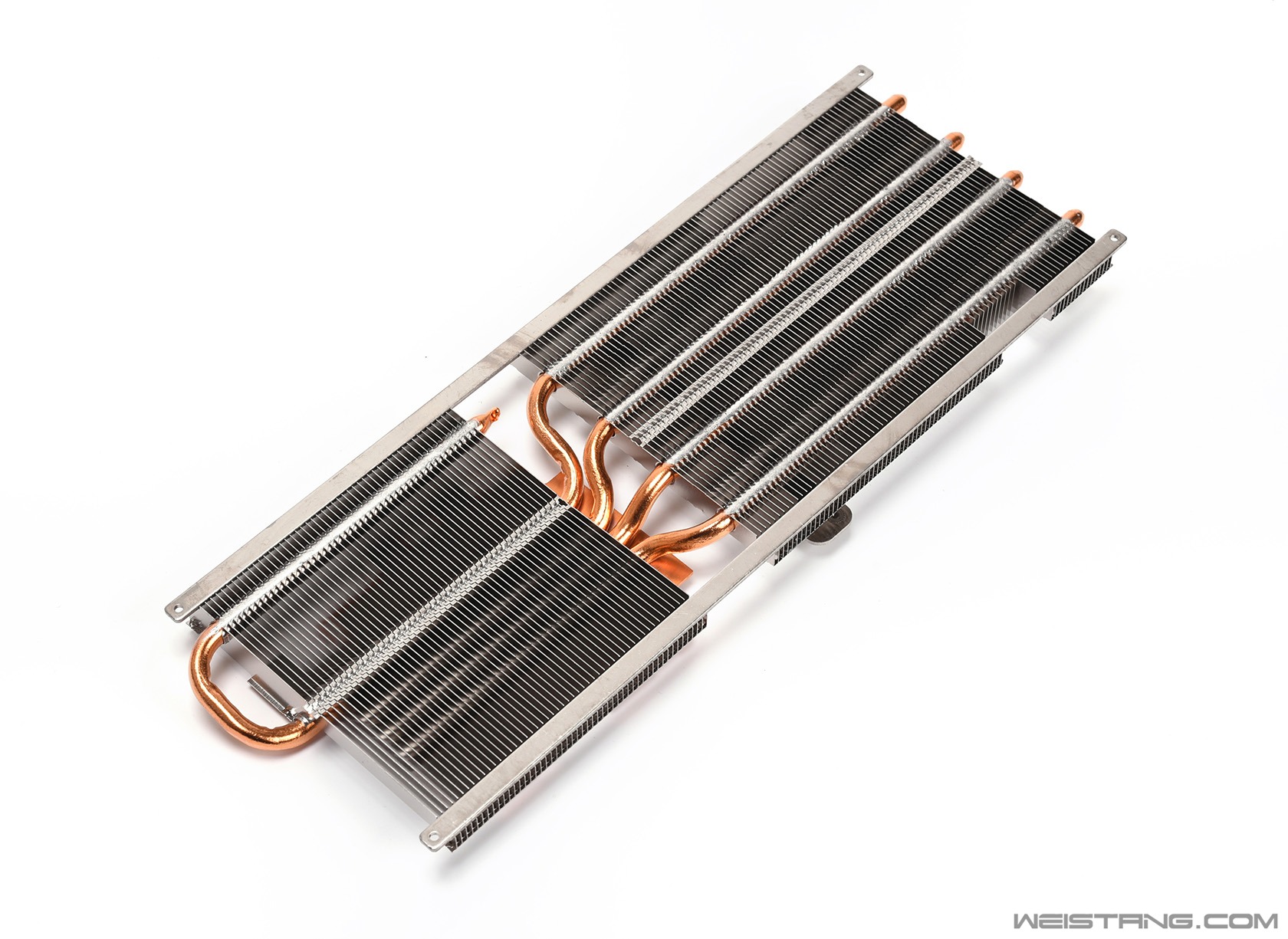

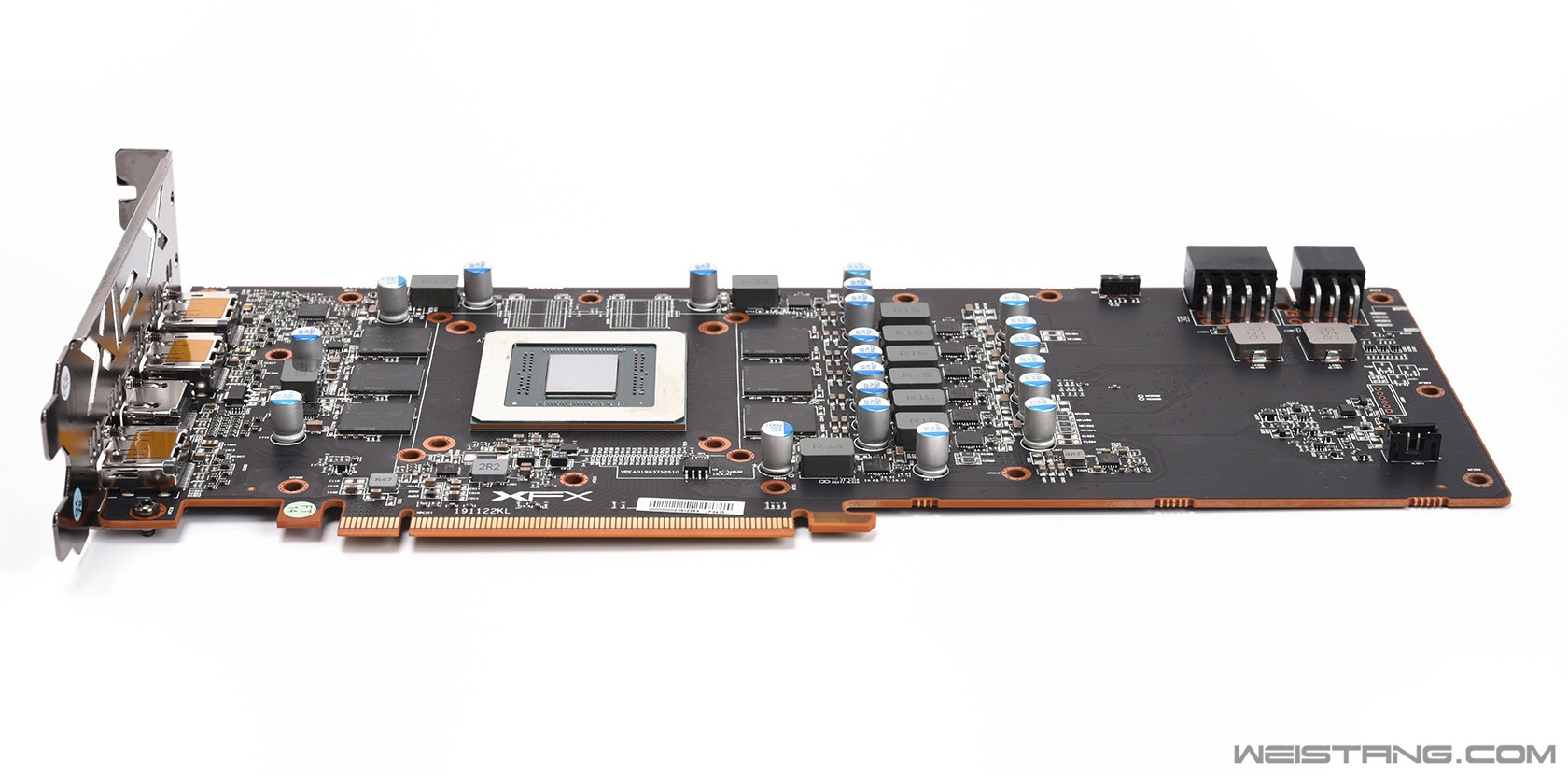

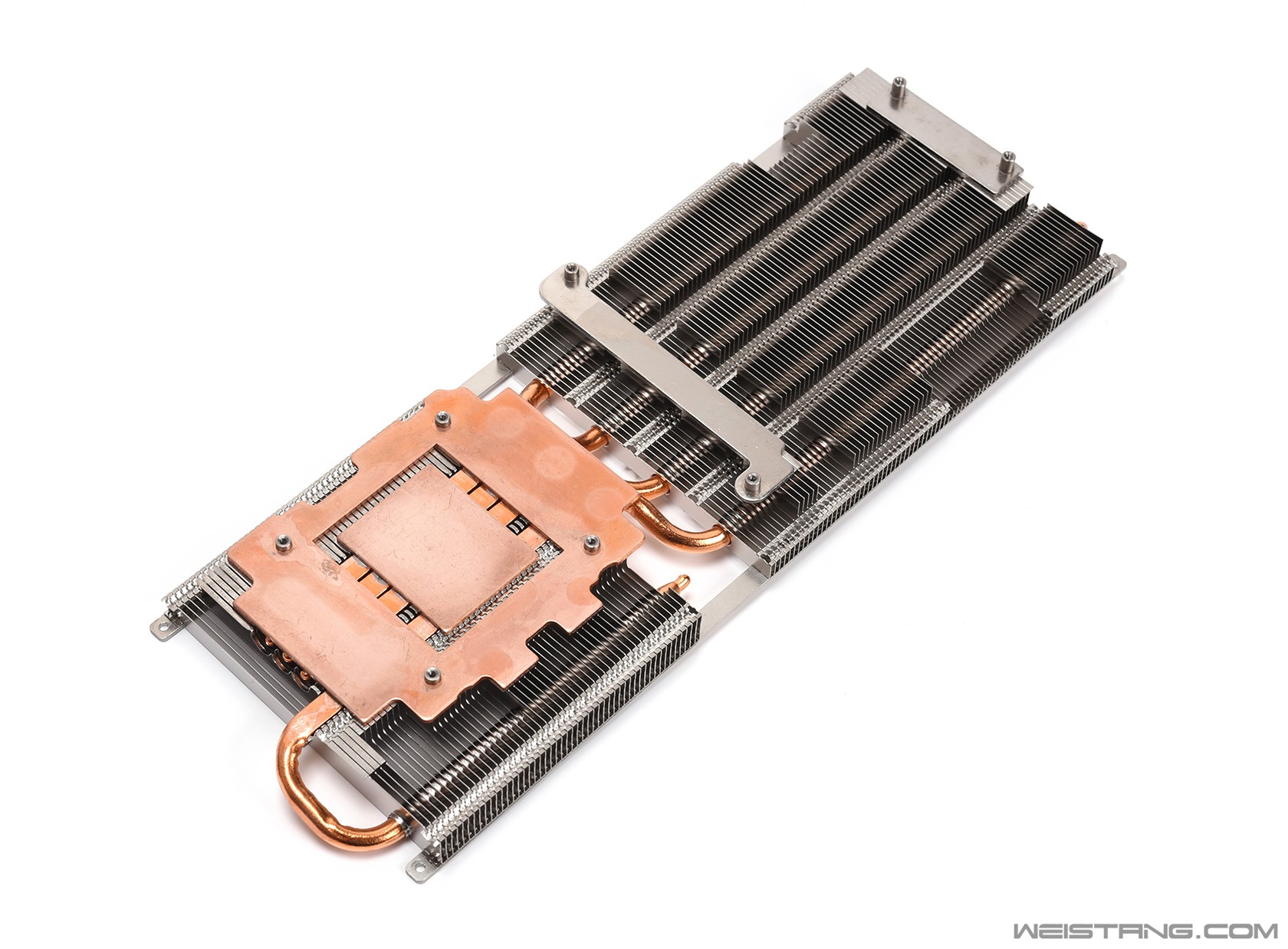

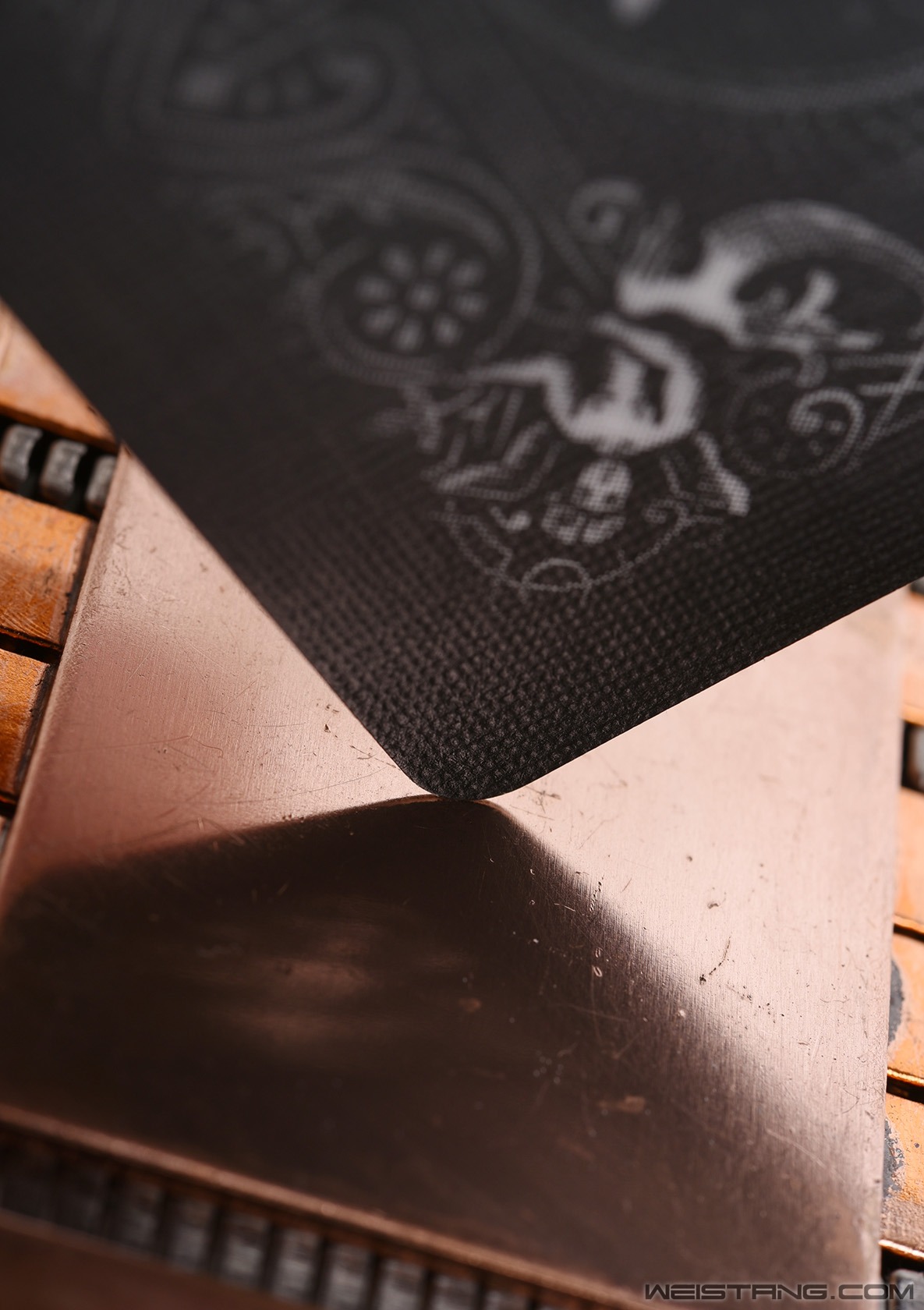

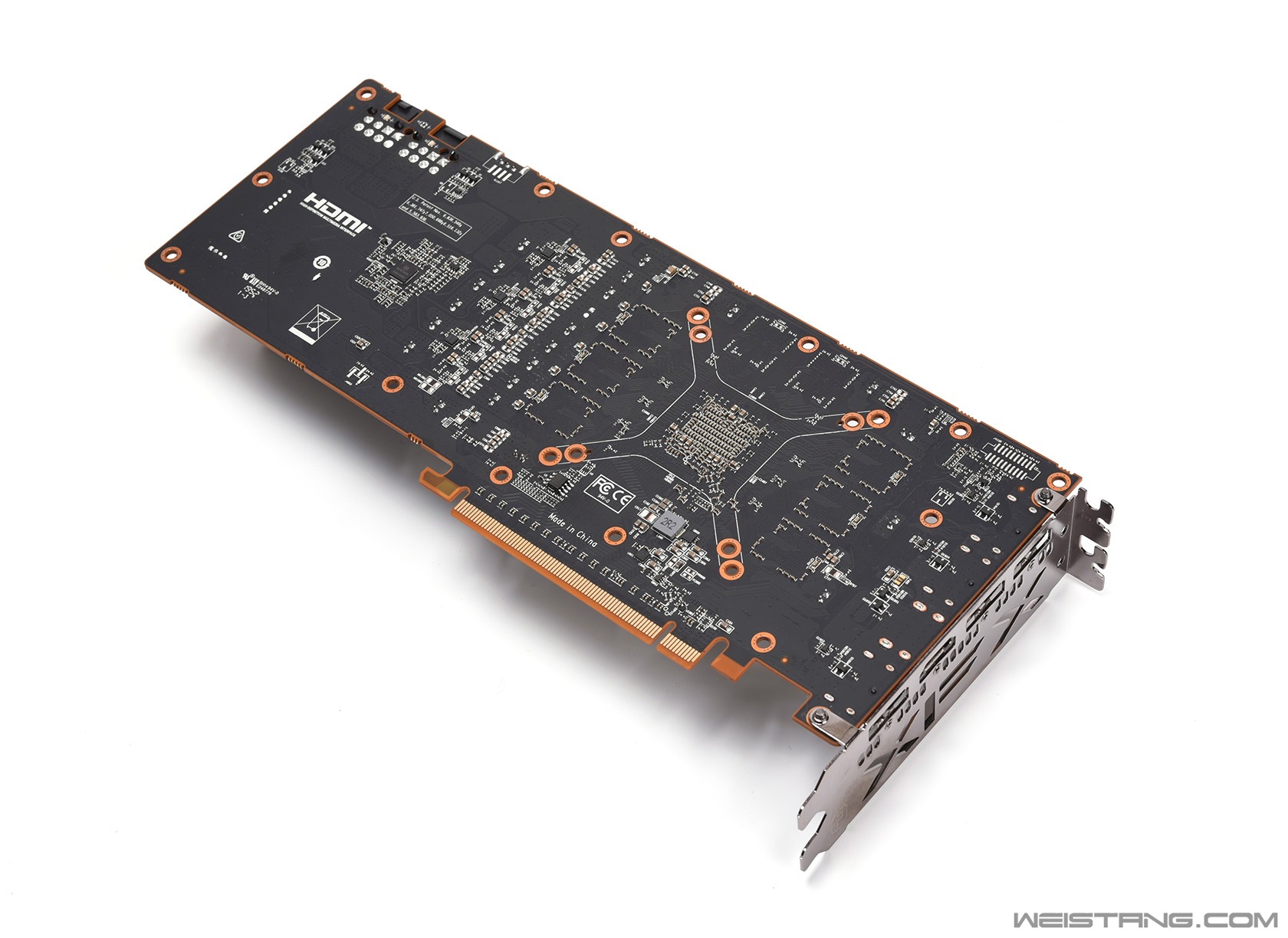

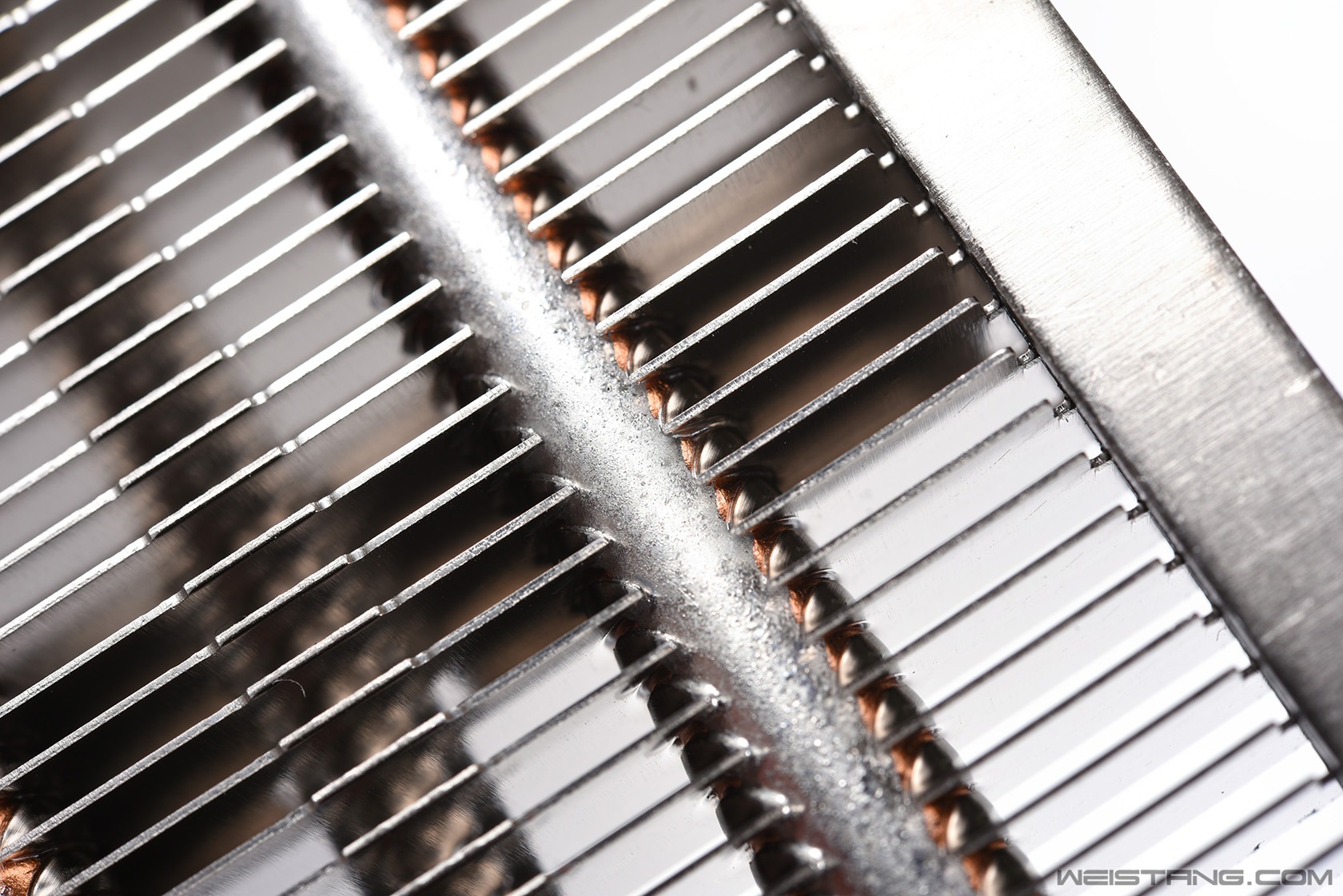

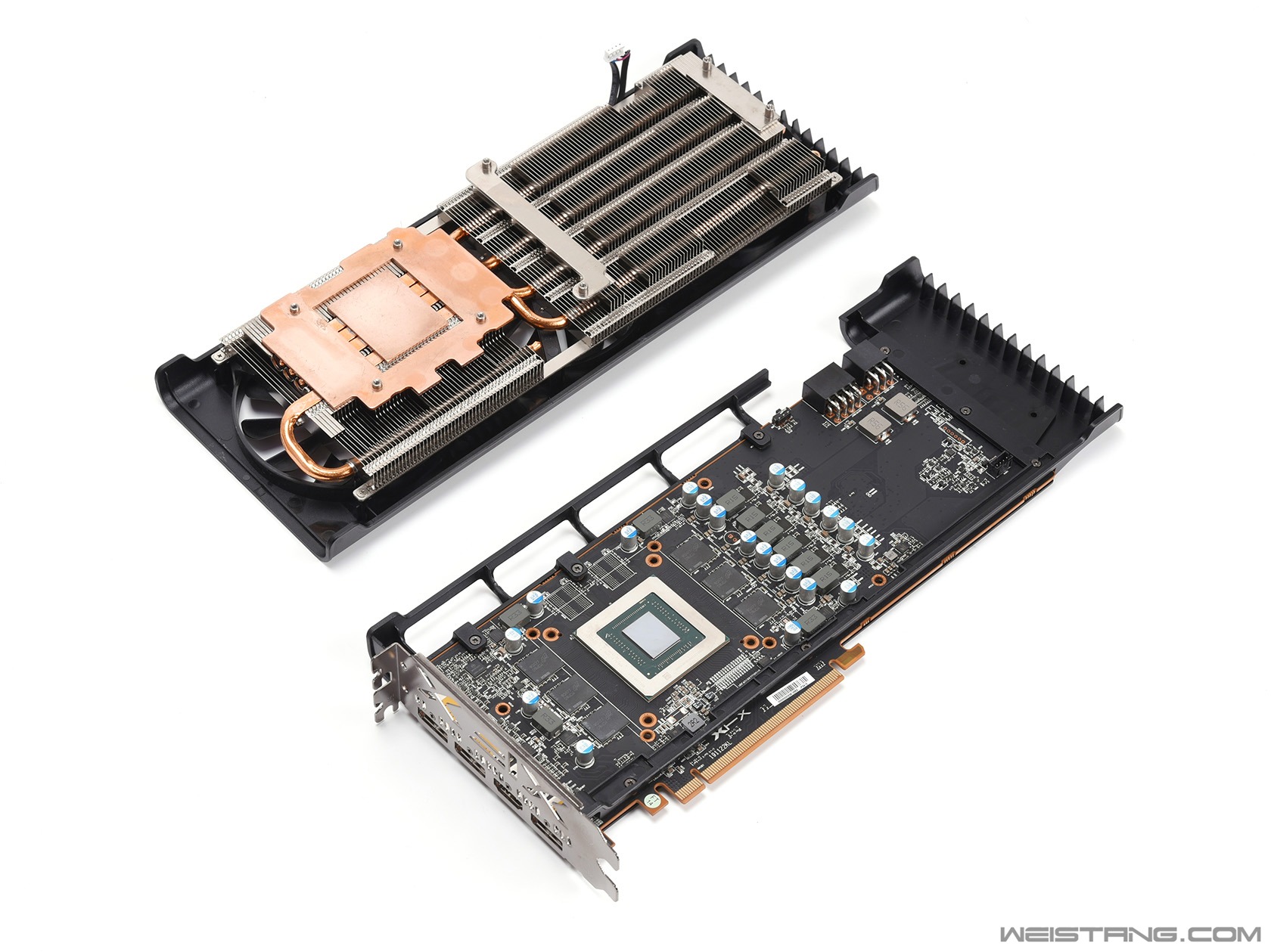

拆解 散热器背面 散热器正面 散热器尺寸达到了280mm×100mm×15mm,面积很大,用了四根6mm纯铜热管,跟散热鳍片是焊接固定,散热底座是铜底,对应Navi10核心部分是有一块单独的散热片结构,VRM的Mosfet部分是接触散热器的后半部分。 纯铜底座特写 热管与鳍片焊接部分特写 PCB正面 PCB背面 特写 PCB

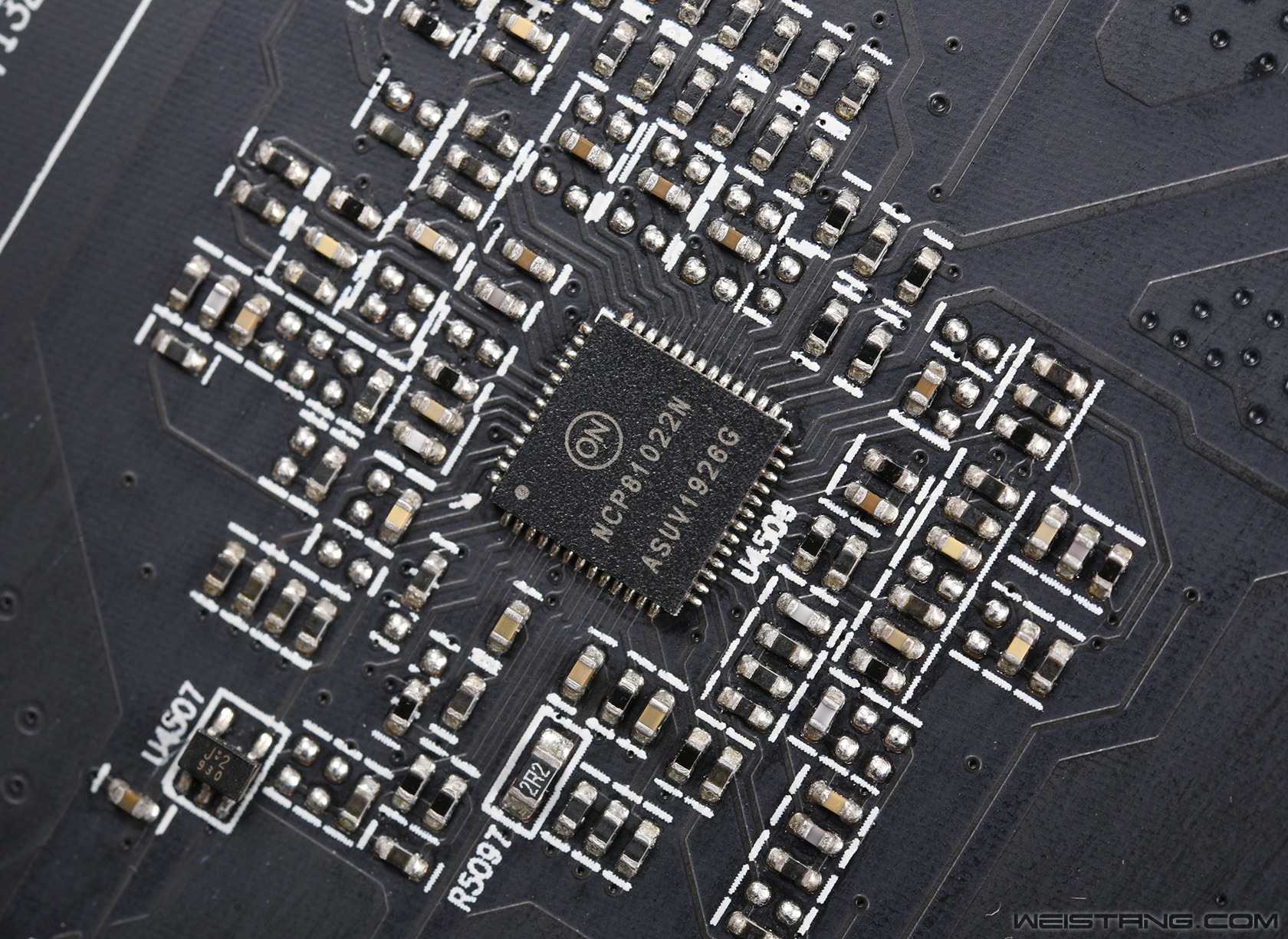

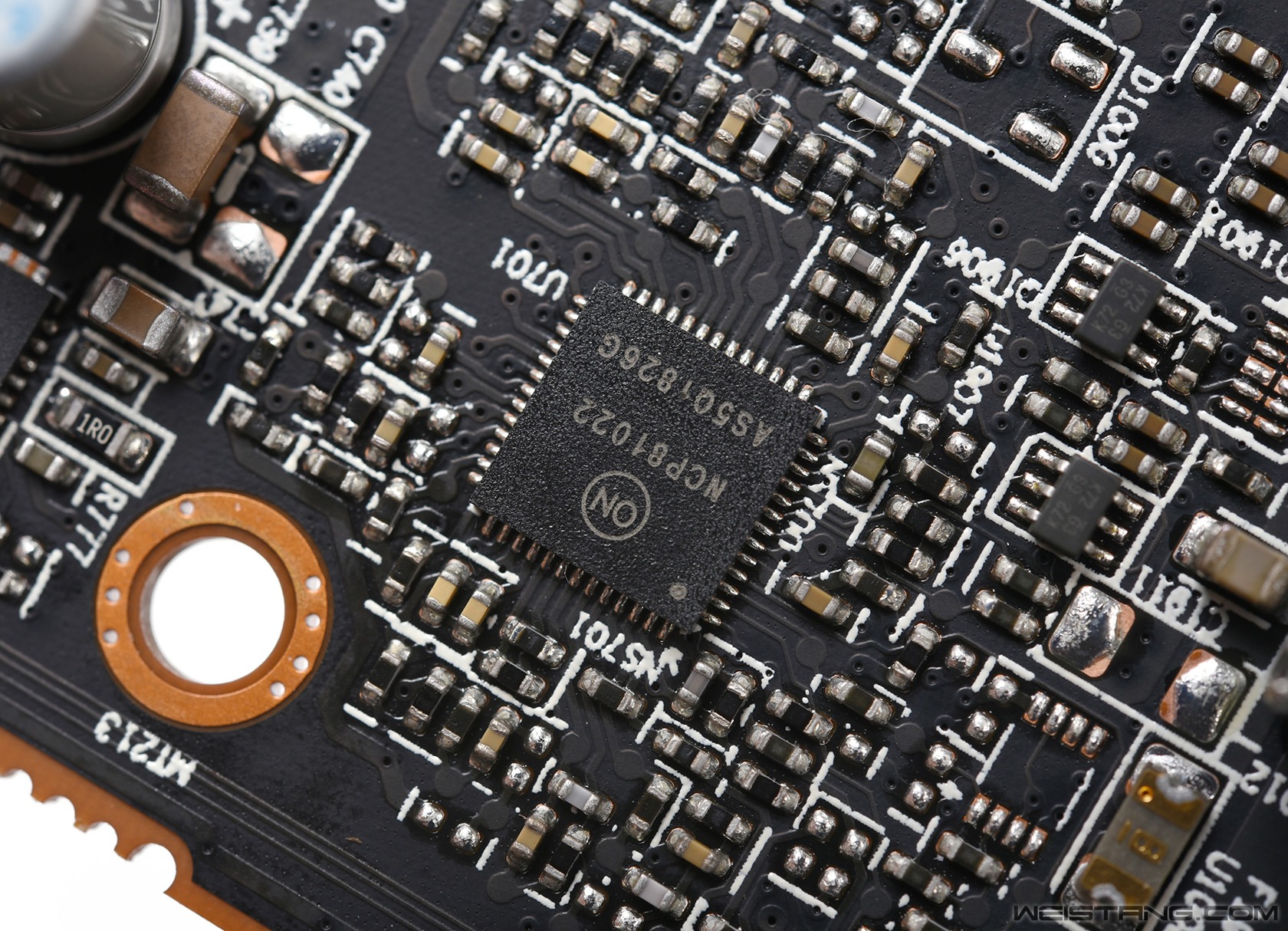

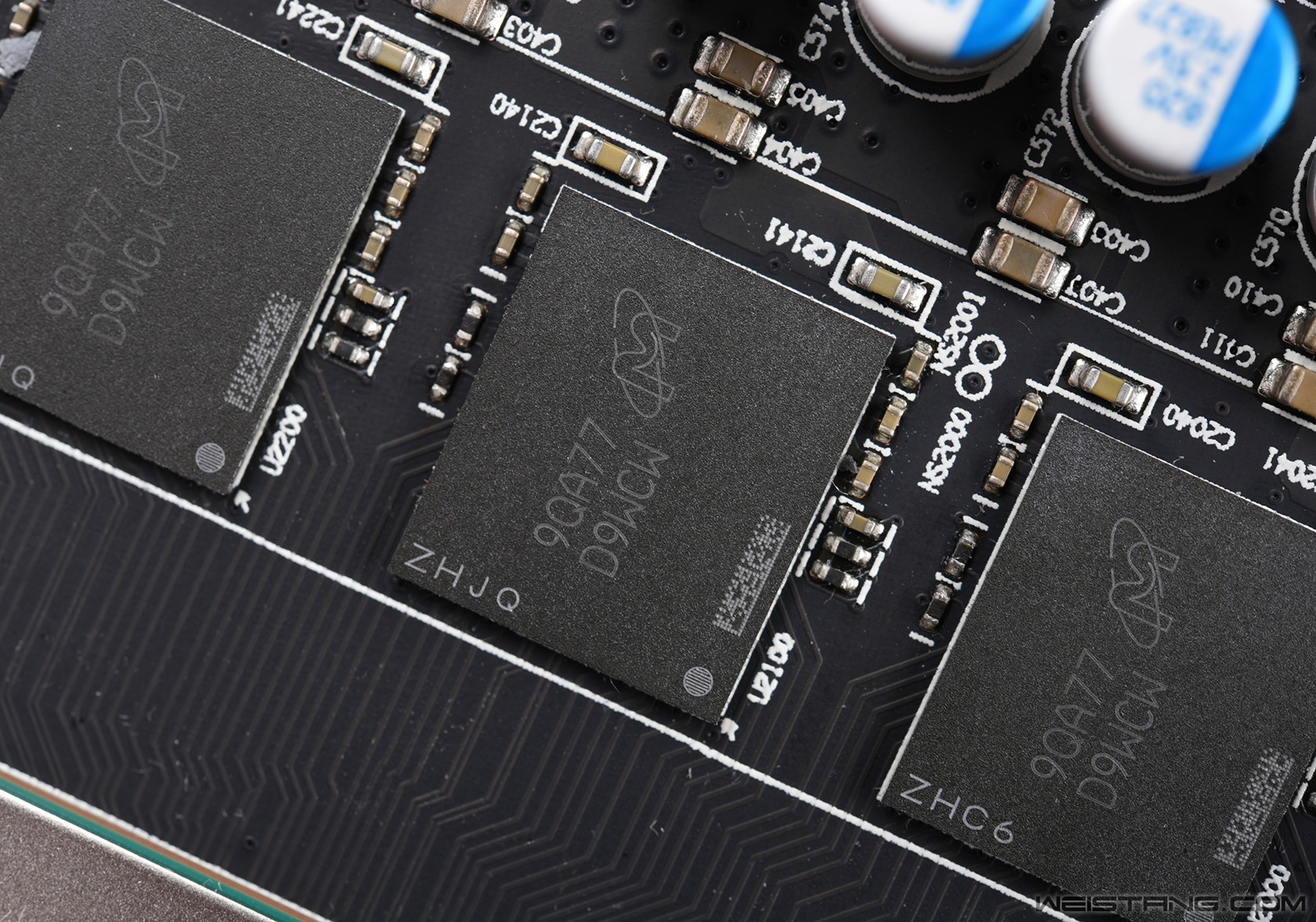

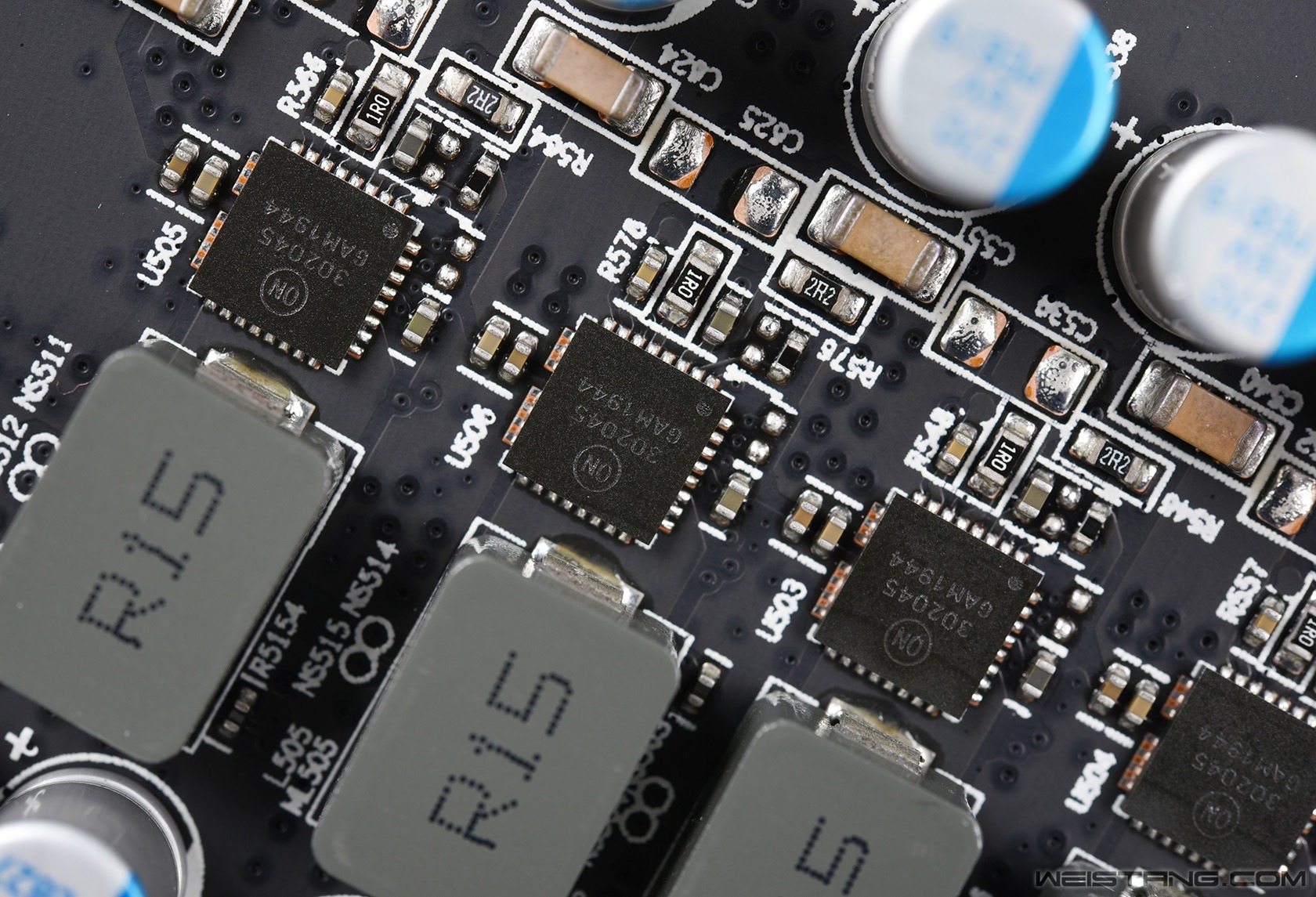

供电采用的是6+1+1相供电,其中核心6相。 镁光GDDR6显存颗粒 跟RX5700比少了两颗 安森美302045 Mosfet 低内阻,最大电流45A 显存供电的Mosfet也是安森美302045 显存部分供电控制器 安森美NCP81022 核心供电主控 安森美NCP81022N |
