拆解

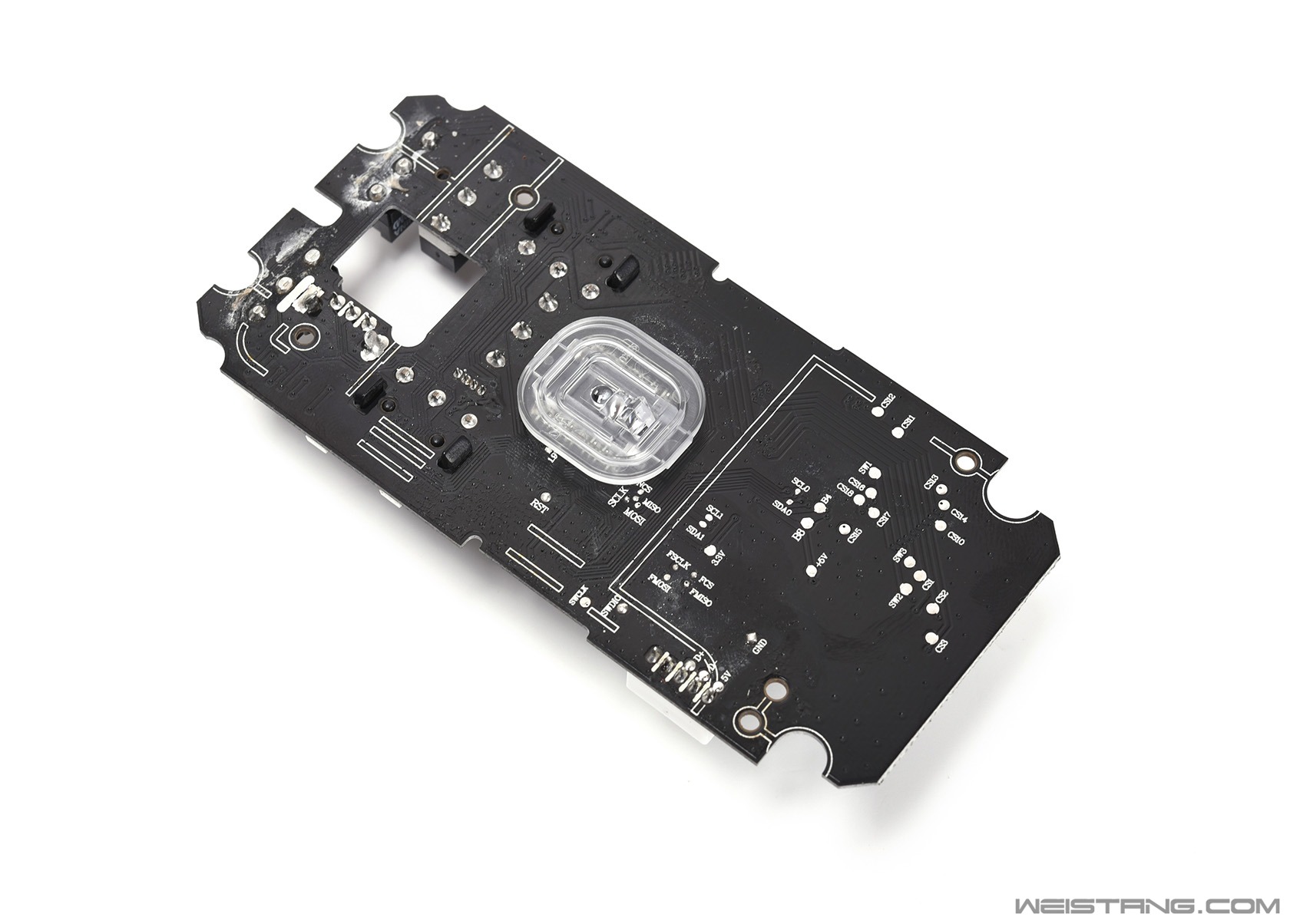

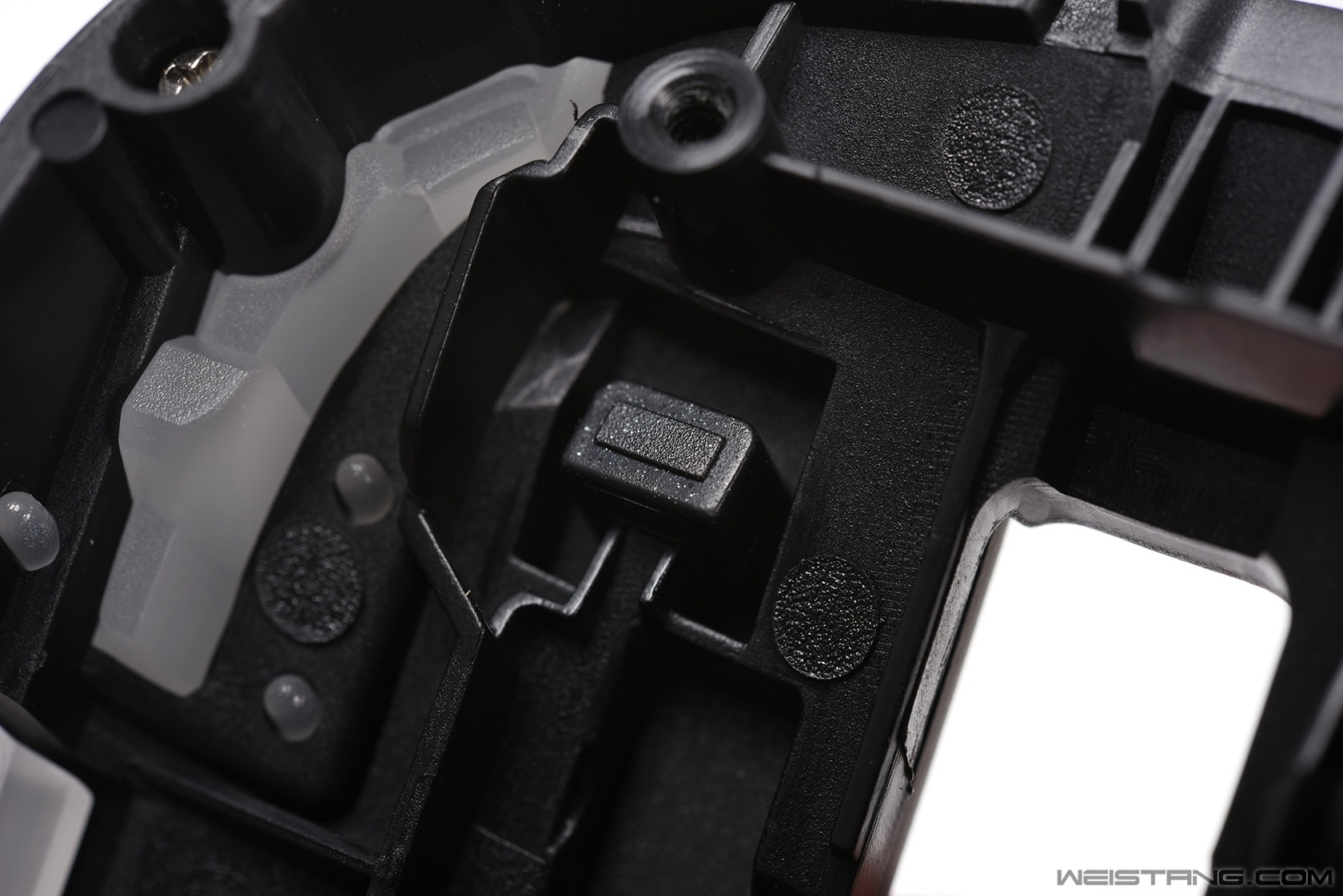

撕下脚贴,拧下里面的螺丝,之后直接就可以打开外壳了。 ![]() 拆开外壳 ![]() 上壳内部 ![]() 按键柱特写 ![]() 底壳 ![]() PCB正面 ![]() PCB背面 ![]() PCB特写 主要芯片和IC全都在PCB正面,所以这是一张看起来非常饱满的PCB设计,PCB前部外围有一圈RGB LED,搭配驱动界面可以独立控制,并且实现很多灯光动画效果。 ![]() RGB LED驱动IC ![]() 意法半导体STM32F072主控 这款主控对于鼠标来说性能足够强大,之前多用于键盘,包括之前的赛睿M800和M750TKL键盘都是用的该系列同级的主控。 ![]() 欧姆龙50M蓝点微动 |
