PCB

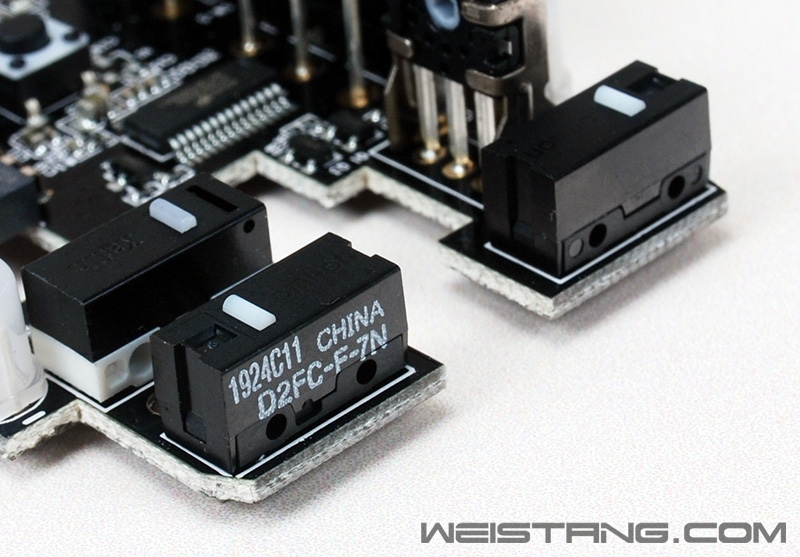

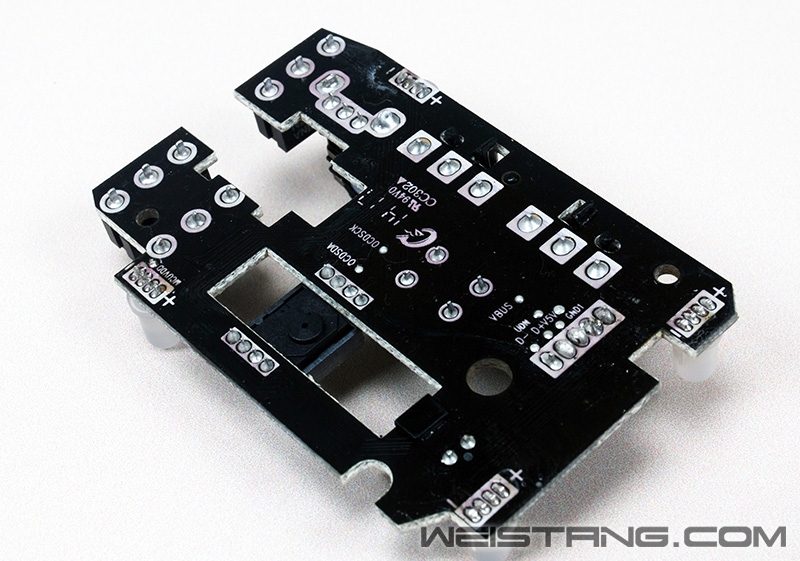

PCB在光学引擎上面有一个塑料盖子,这个一方面是为了固定PCB,一定方面是为了防止鼠标内部的led光干扰光学引擎,盖子上有个雷柏的logo。 特写 PCB 正面 PCB是全黑色的,大部分都是贴片元件,整体做工良好,在这个价位上基本上跟狂蛇和kinzu都是一个档次的PCB。 PCB 正面 PCB 背面 PCB 正面 PCB正面有四个多彩LED,分别在PCB的前部和尾部,鼠标光电引擎用的是安华高的A3050,是一款入门级的产品,稳定整体还是不错的,不足就是光头LOD略高,而标称的2000dpi可以插值到更高,2000dpi这个档用起来有些飘,不过1000附近的dpi表现还是没问题的。主控用的是和泰HT66FB550,板载存储容量是16KB,存储3、4组setting还是不成问题的。 PCB 背面 焊盘不算大,也不算小,微动的焊盘走线都在PCB正面。 国产7N 侧键是凯华白点 编码器是TTC |
