赛睿Arctis 1 无线游戏耳机拆解

2020-3-23 15:09| 发布者: 大胖鸟| 查看: 3606| 评论: 17|原作者: S-ing|来自: www.weistang.com

摘要: 〓文前言〓 ▼似乎赛睿瞄准入门级用户不断丰富1系列“周边”产品线，避开自家高端无线产品。让我想起没有Arctis 1的时代Arctis 3的无线产品定位。 往期赛睿SteelSeries Arctis （寒冰）系列耳机评测： 赛睿SteelS ...
〓文前言〓

▼似乎赛睿瞄准入门级用户不断丰富1系列“周边”产品线，避开自家高端无线产品。让我想起没有Arctis 1的时代Arctis 3的无线产品定位。
往期赛睿SteelSeries Arctis （寒冰）系列耳机评测：
赛睿SteelSeries Arctis 1 & RAW电竞游戏耳机简拆对比 https://www.weistang.com/thread-116332-1-1.html
赛睿SteelSeries Arctis Arctis5 PUBG电竞游戏耳机  https://www.weistang.com/thread-115560-1-1.html
赛睿SteelSeries Arctis RAW电竞游戏耳机   https://www.weistang.com/thread-115536-1-1.html
赛睿SteelSeries Arctis 5 2019新款电竞游戏耳机    https://www.weistang.com/thread-115297-1-1.html
赛睿SteelSeries Arctis pro Wireless无线双模2.4g+蓝牙电竞游戏耳机   https://bbs.wstx.com/thread-808377-1-1.html
赛睿SteelSeries Arctis pro+Game DAC电竞游戏耳机    https://www.weistang.com/thread-115285-1-1.html。
赛睿SteelSeries Arctis pro电竞游戏耳机    https://www.weistang.com/thread-114084-1-1.html。
赛睿SteelSeries Arctis 7无线电竞游戏耳机    https://www.weistang.com/thread-46047-1-1.html。
赛睿SteelSeries Arctis 5电竞游戏耳机       https://www.weistang.com/thread-46048-1-1.html。
赛睿SteelSeries Arctis 3 BlueTooth（蓝牙版）电竞游戏耳机       https://www.weistang.com/thread-113893-1-1.html。

〓相关参数〓
1.单元：钕磁铁扬声器单元40mm，阻抗32 欧姆。
2.频响：频率响应20–20000Hz。灵敏度98db，总谐波失真<3%。
3.ＭIC灵敏度/频响：ClearCast双向拾音咪头，频率响应100Hz - 6500Hz。灵敏度-38db。
4.线缆长度：3.5单4段插头（耳机主体至独立分线）121ｃｍ。USB转Type-C外置模块延长线长120cm。Micro USB充电线缆150cm（不含插头处）。
5.重量：255g（含MIC）。
6.其他：3.5mm 4 段式双公头接驳线；mic语音插头独立接驳。Type-C低延迟无线2.4G模式。
7.灯光效果：无。
8.驱动/支持：Type-C下即插即用。3.5音频即插即用。PC端支持SSE3驱动。硬件兼容支持PC、MAC、PS4、xBox、Mobile、Switch NS。
9.保修：１年质保。

〓开箱〓
▼赛睿SteelSeries Arctis 1 Wireless无线游戏耳机包装盒正面。


▼包装盒背面，重点突出兼容任天堂Switch、PC、手机移动设备。


▼这次很贴心，对塑料透明封口贴纸做了细节改进。增加了“易撕口”和“裂痕线”。


▼打开包装盒感觉布局与之前的有线版Arctis 1相似。


▼赛睿SteelSeries Arctis 1 Wireless无线游戏耳机全家福：耳机主体X1、分离式MIC、镀金3.5双公头接驳线X1、Type-C无线接收器模块、Micro USB转USB充电接驳线X1、Type-C（母口）转USB接驳线X1、说明书质保卡X1套。


▼首先先看可分离式MIC。赛睿的MIC降噪拾音技术这个不在多做介绍了，想必很多朋友都体验过。


▼2.4G的Type-C无线接收器模块。这个模块最大的好处是可以即插即用。对于一些无OTG协议支持的Type-C的设备来说，可以完美使用。


▼FCC ID。 不明白的同学，可以查阅产品信息介绍https://fccid.io/ZHK-HS00021TXX。另外Type-C最大的好处就是支持正反盲插拔。


▼3.5双公头接驳线，可以直接使用耳机插拔相关3.5接口音频设备。这样一来有点像有线版的Arctis 1了。


▼这里我要说一下这个线径，只有1.9mm。整个线缆很细很软。其实我个人很喜欢这样的线缆，一直认为有些线缆没必要做的又粗又硬。4段式的镀金3.5接驳线缆，要注意此线缆是支持ios和Android设备的，但是无法使用“线控模式”。也就是说，当用户使用Arctis 1 Wireless耳机R单元外壳下的Power按键进行上/下一曲、暂停/开始操作时是无效的。此模式下，耳机内置锂电池也是“不参与”工作的。


▼Micro USB接驳线缆主要用来给耳机进行固件升级及充电。


▼无镀金涂层的Micro USB接口。但是很奇怪的写了一个“B”字母，没理解其中的含义。


▼Type-C（母口）转USB接驳线，此线缆用户连接Type-C的2.4G无线模块，与USB接口设备相连接使用。


▼线缆接口细节。并没有字母“C”。

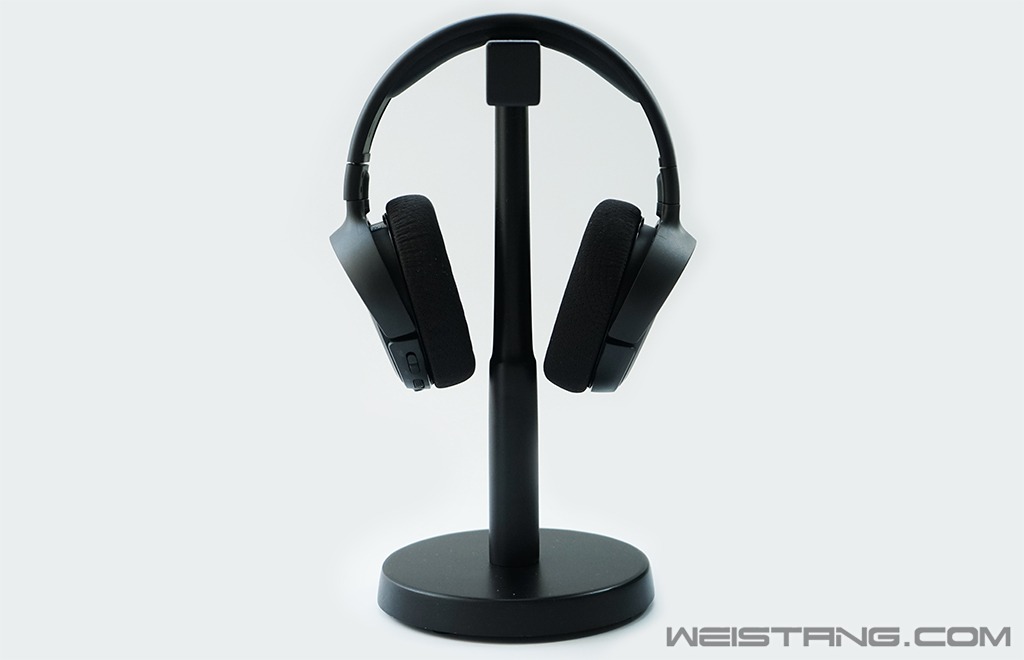

▼上架子，连接插拔好MIC后效果。外观整体与Arctis 1无异。


▼正面。


▼右侧面。


▼背面。


▼顶部俯视。


〓产品细节〓
▼头梁为金属+塑料式的伸缩头梁，与Arctis 1相同。
▼头梁内部，注意此次我手中的Arctis 1 Wireless版内侧的头梁蒙皮似乎比之前的Arctis 1要偏“薄”，形成的“凹槽”边缘异常锋利，这导致与周围的塑料形成“割手”的效果。佩戴时要注意，也希望后续的版本改进这个问题。
▼耳罩内部细节。
▼L单元外壳上集成了主要的操作按键功能。MIC开关、音量调节旋钮、3.5音频插孔、耳机充电接口、MIC插拔孔。
▼MIC插拔孔做了防呆结构设计。
▼R单元外壳下仅设计一枚Power按键。此按键在无线模式下，可实现上下曲切换（快速2下为下一曲、快速3下为上一曲）、暂停/开始、长按为开关机。待机为慢呼吸LED指示灯显示。工作时为快速亮起闪烁。

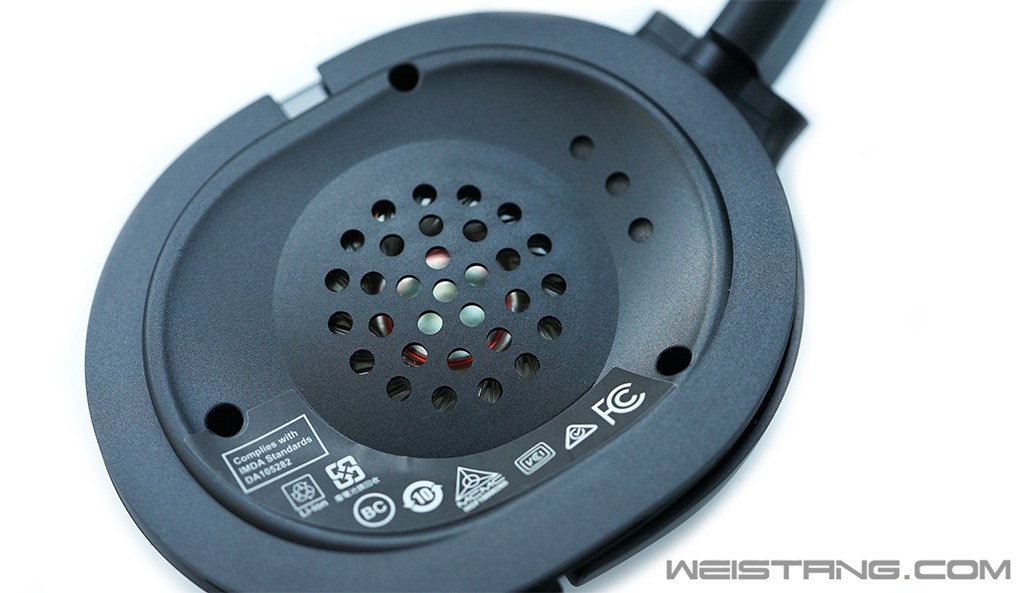

▼揭掉耳罩，可以看到内侧的单元。下图为左侧单元。
▼下图为右侧单元。
▼耳棉细节。
〓拆解〓
▼很有意思的是，赛睿SteelSeries Arctis 1 Wireless无线游戏耳机做了防拆设计。我手中现有的两套螺丝刀工具只能拆开R单元。R单元设计有内置锂电池。与贴片微动按键、LED指示灯。单元整体与之前的产品相同，都采用了“单元胶封”设计。
▼PCB子板。焊线处也做了滴胶防潮加固处理。
▼电池比较良心，采用了1100mAh锂电池。要知道旗舰的Arctis PRO Wireless的单电池也只有1000mAh。此电池按照我平时使用Pro Wireless的电池消耗情况，单电池基本可以支持近20h的使用。在我使用Arctis 1 Wireless的时候，连续使用4h未掉电1格，按照SSE3驱动内显示电量（满电为4格）推算，Arctis 1 Wireless
日常使用也可以达到近20h的连续使用。但是这个只是我的日常使用情况，具体使用情况还要依据个人习惯而议。
〓驱动韧体〓
▼SSE3驱动设置界面。
〓使用感受〓
▼赛睿SteelSeries Arctis 1 Wireless无线游戏耳机有点之前Arctis 3 无线蓝牙版的产品方向。但是此次使用了即插即用的Type-C无线模块，似乎又与之前的过往产品定位不冲突。同时弥补了在任天堂Switch上的产品线“缺失”。整个游戏定位性还是很不错的，使用中没有明显的延迟数据丢包问题。穿透力与之前接触到的一些2.4G无线产品相同，基本上2堵承重墙，直线上有明显断线重连的情况，无障碍情况下传播距离还算不错，没有明显短板。csgo游戏体验中的定位也比较准确。使用过程中也测试了一下关于安卓设备的支持，众说周知，有些Type-C接口的安卓手机设备，不能完美的一键使用OTG转3.5音频孔或Type-C耳机插头产品，而赛睿SteelSeries Arctis 1 Wireless则可以通过无线模块“即插即用”使用耳机。这算是给一些骚尼手机用户带来了一些别样选择。
