ikbc W200机械键盘优联改造

2020-4-29 10:23| 发布者: 大胖鸟| 查看: 8263| 评论: 16|原作者: 朽年|来自: www.weistang.com

摘要: 女神节的时候TTC发布了金粉轴 作为猛男的我 一眼就喜欢上了这粉嫩的颜色,前一阵子预售开启 第一时间就下了单 十三天后如期到手 还赠送了亚克力试轴板属实有些惊喜。恰巧在此期间京东做了外设领券7折的活动 趁此机会 ...
女神节的时候TTC发布了金粉轴 作为猛男的我 一眼就喜欢上了这粉嫩的颜色,前一阵子预售开启 第一时间就下了单 十三天后如期到手 还赠送了亚克力试轴板  属实有些惊喜。
恰巧在此期间京东做了外设领券7折的活动 趁此机会 下单了一把ikbc W200无线键盘,何曾想在后续的使用中间歇出现断连、输入卡顿等问题,正是因为此类问题 才萌生了对其进行优联改造的想法。

一、配件清单


▲ikbc W200机械键盘*1、罗技K375S*1(需要使用其中的主控*1、优联接收器*1、7号干电池*2)、适配W200机械键盘优联PCB*1、摩力克EM-50L润滑脂、焊锡丝

二、改造

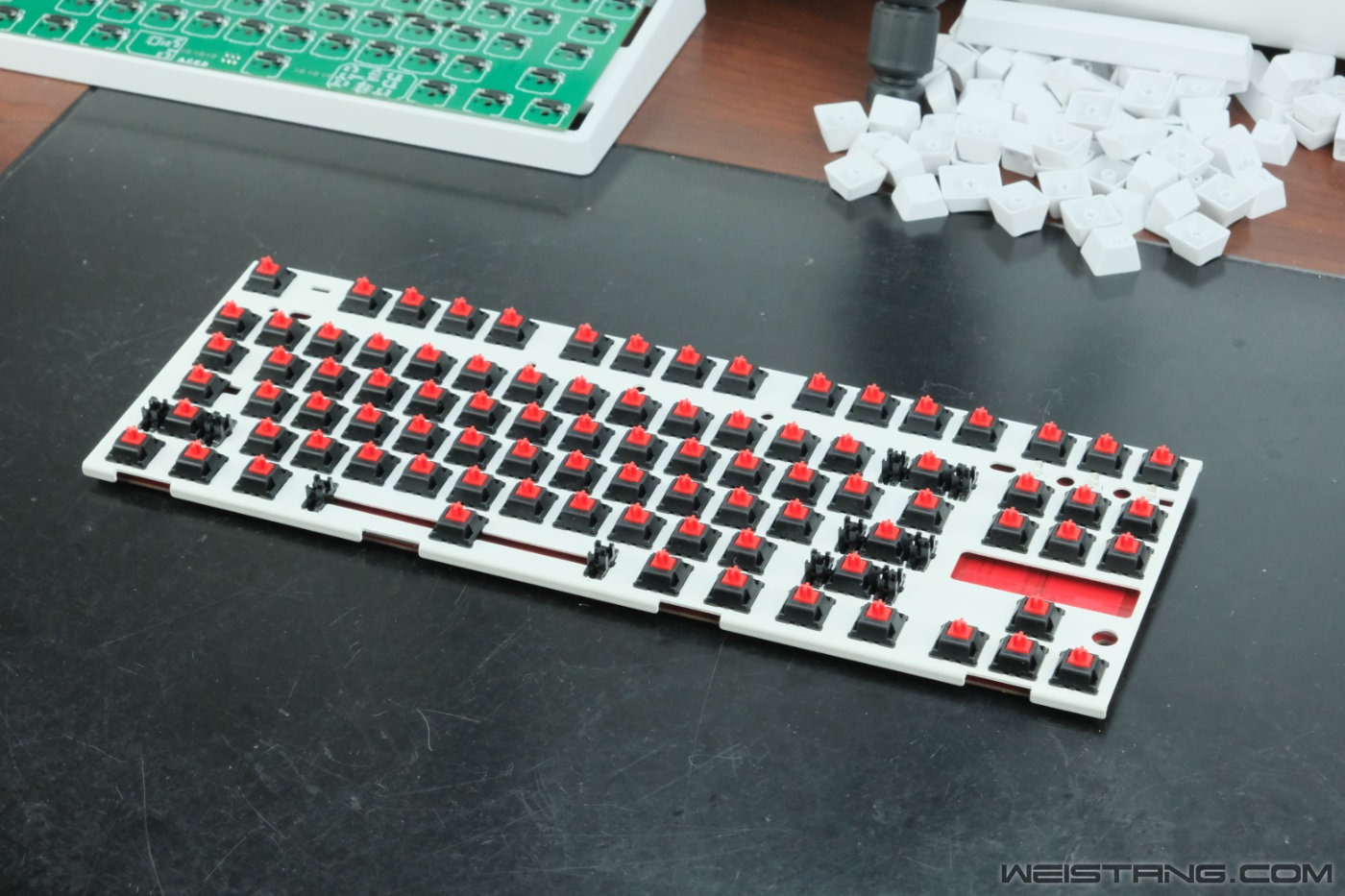

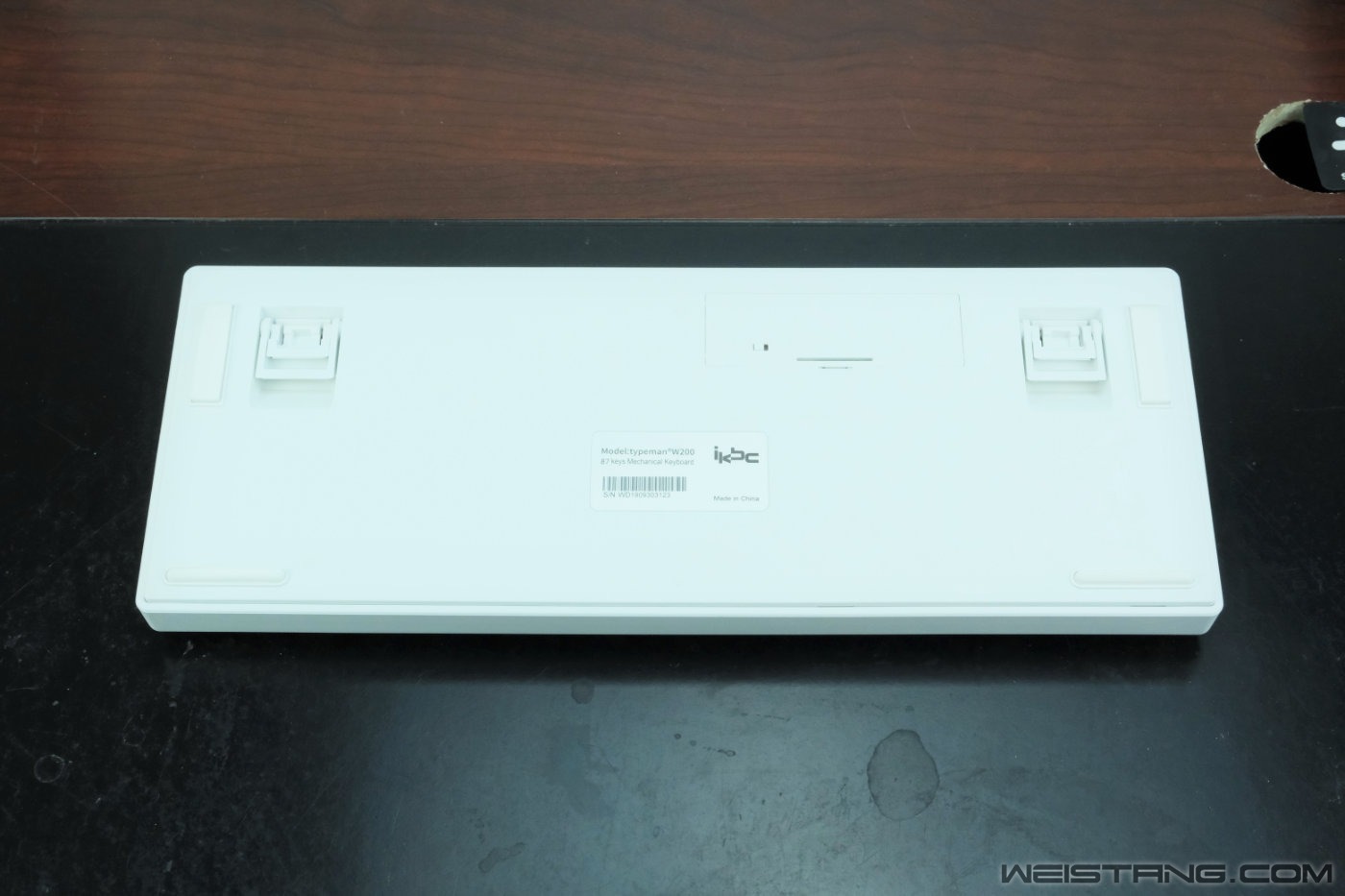

▲白色的外壳风格百搭 本身是Cherry红轴 后面改造的时候会将轴体更换成TTC金粉轴


▲ikbc W200优联适配PCB为了提升后续的可玩性 只支持插拔轴座并不支持针脚焊接


▲黑色双脚插拔轴座

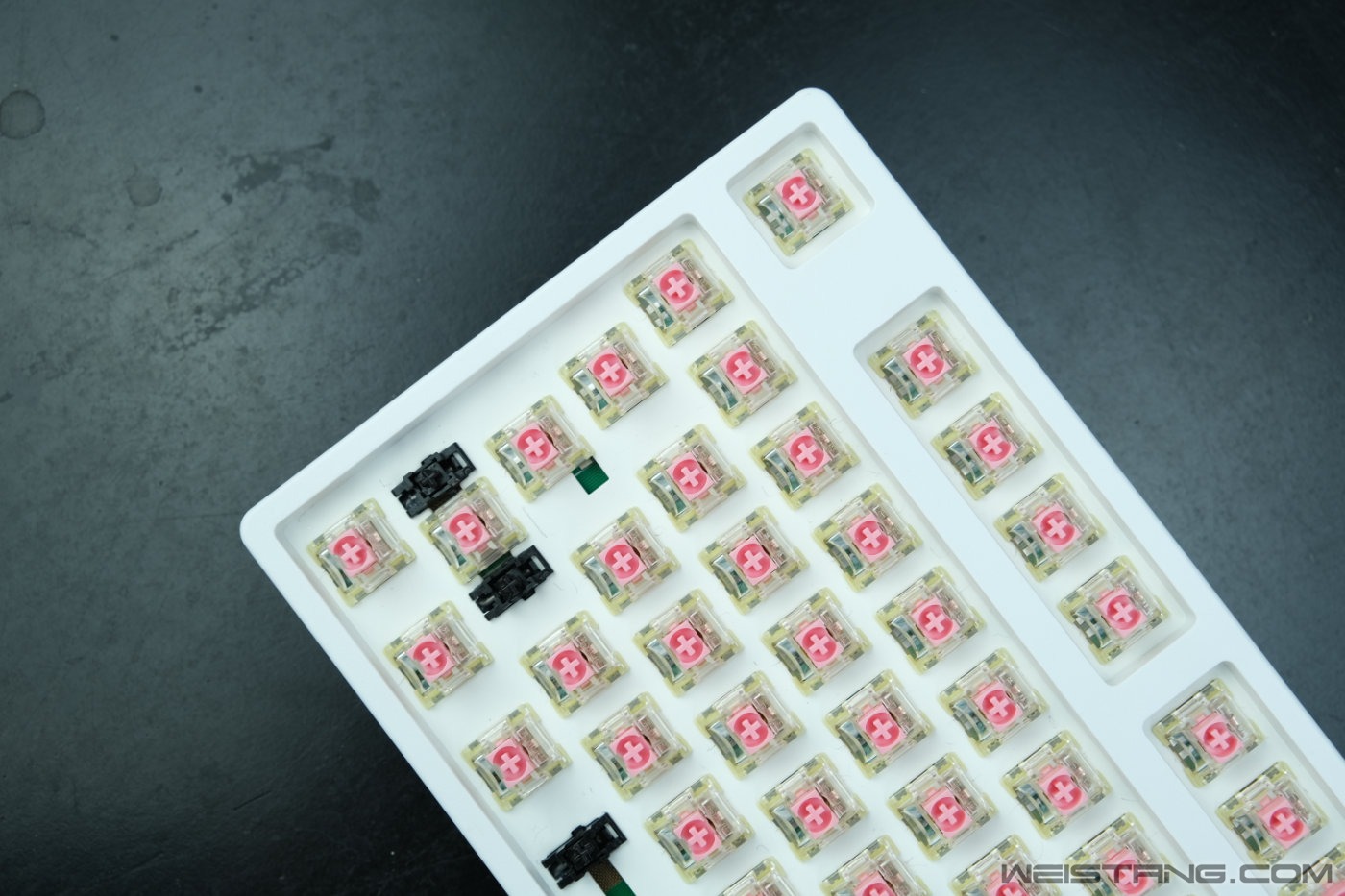

▲此次改造使用了TTC的新款轴体:金粉轴



▲金粉轴配备了采用杜邦进口透明水晶塑料注塑成型的透明轴盖  轴盖并没有进行开孔 而是在上方设计了一个弧形的透射盖 在下方进行了掏空


▲在焊接的时候可以先焊接灯珠 再焊接轴体,这样有一个好处是在更换轴体的时候不再需要拆卸灯珠 轴体可以单独的拆卸。


▲粉色的四角防尘轴心 惹人喜欢,轴心出厂即进行了润滑,触发行程为2mm 总行程为4mm

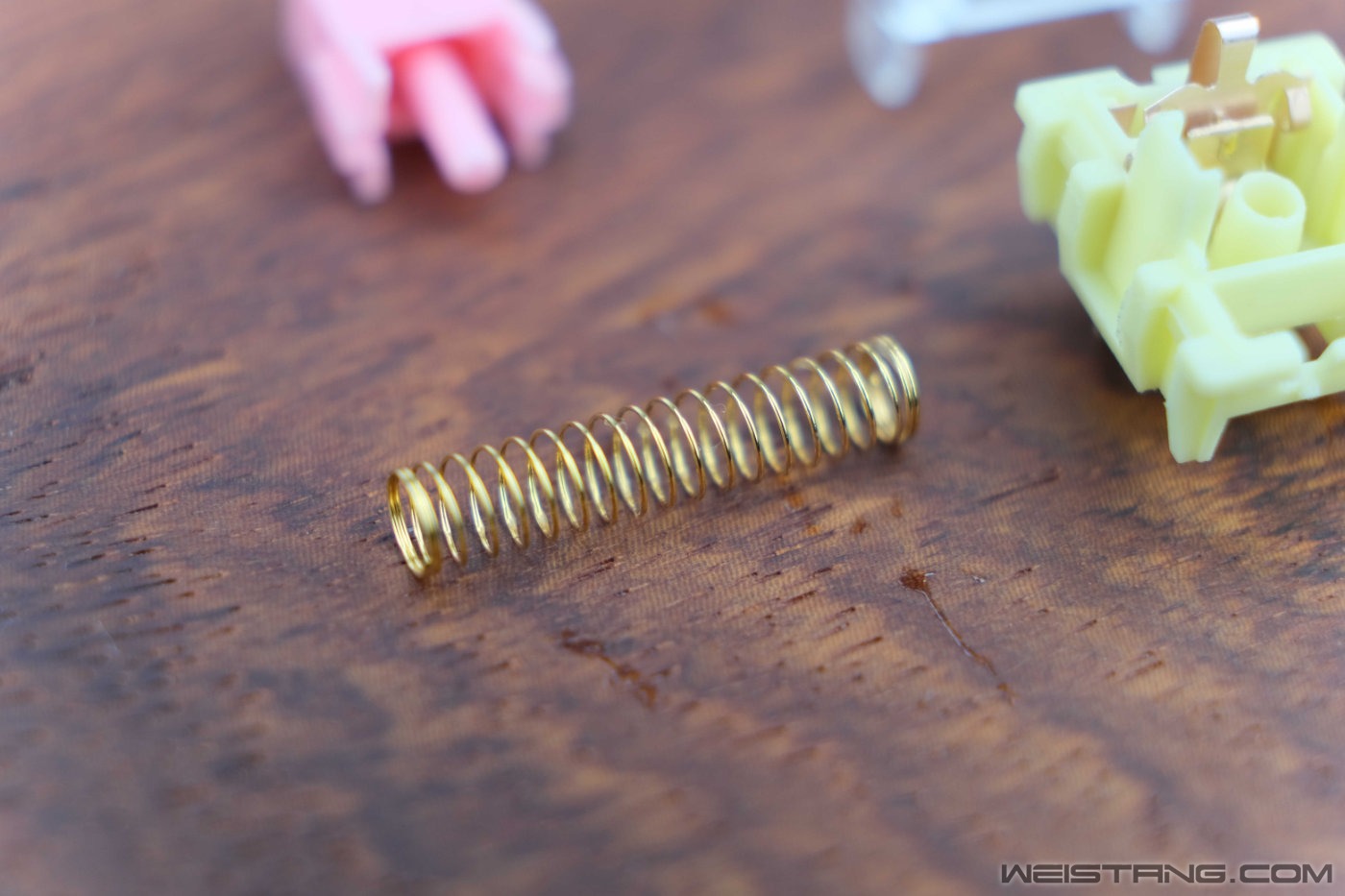

▲金粉轴的37g镀金弹簧采用了德国弹性合金材料技术和日本“NIPPON SEISEN”株式会社最新弹簧科技,耐腐蚀、耐疲劳、手感顺滑并且一致性非常好,按压、行程、回弹三个阶段的手感几乎一致,看来TTC对这个弹簧是下了真功夫


▲双金触点结构 使用寿命高达1亿次



▲插拔轴座焊接完毕

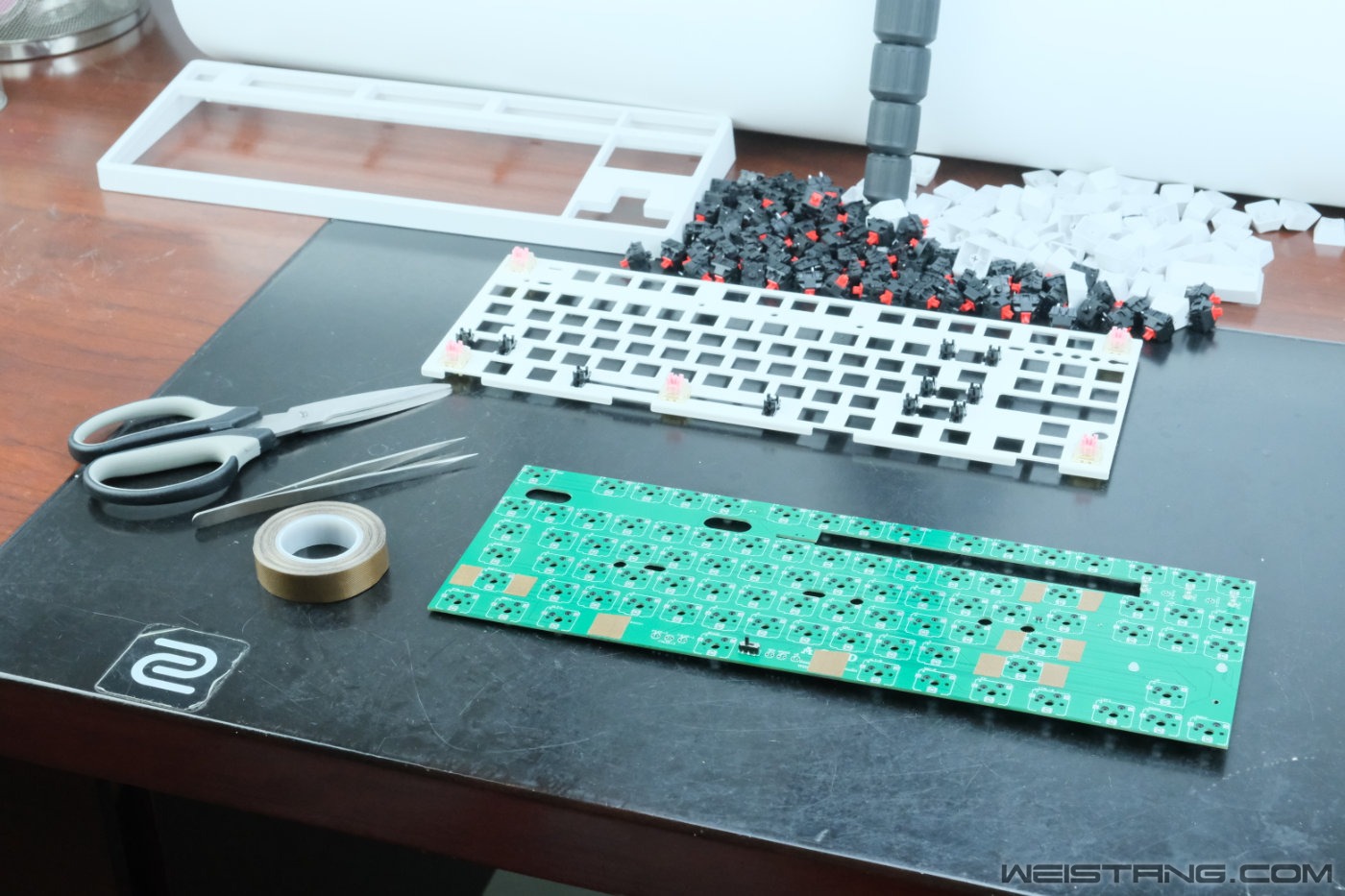

▲轴体的拆卸工作难度不大 稍稍有些耗时



▲因为有钢的键盘在按压大键位时卫星轴的轴心能够直接接触到PCB 为了防止零件损坏和最大程度的减小卫星轴轴心触底所发出的声音 我们可以在卫星轴轴座下粘贴特氟龙胶带作为缓冲介质 实测静音效果甚佳


▲卫星轴晃动及钢丝音问题修复:需要准备的材料仅仅只有摩力克 EM-50L润滑脂和一支注射器


▲卫星轴的钢丝音一直是困扰玩家的头号问题,我们可以在卫星轴轴座与钢丝接触的卡口处涂抹润滑脂 ,起到消除钢丝触碰音和减小接触处的磨损也能够填充空隙 让卫星轴的手感更加稳定利落;注意此处涂抹的润滑脂不宜太稀也不宜太稠 使用摩力克EM-50L刚刚好;同时也要注意润滑脂用量不要过多 过多会导致在日后的使用过程中润滑脂流出淌到PCB上 影响美观和造成不必要的麻烦



▲因为使用插拔轴座的缘故 需要对底壳上的支撑柱和加强筋进行部分切除 具体的切除位置和大小可以参照此二图


▲因为双脚灯珠的针脚比较细 焊接后具有一定的锋利程度 建议使用特氟龙胶带进行粘贴遮盖

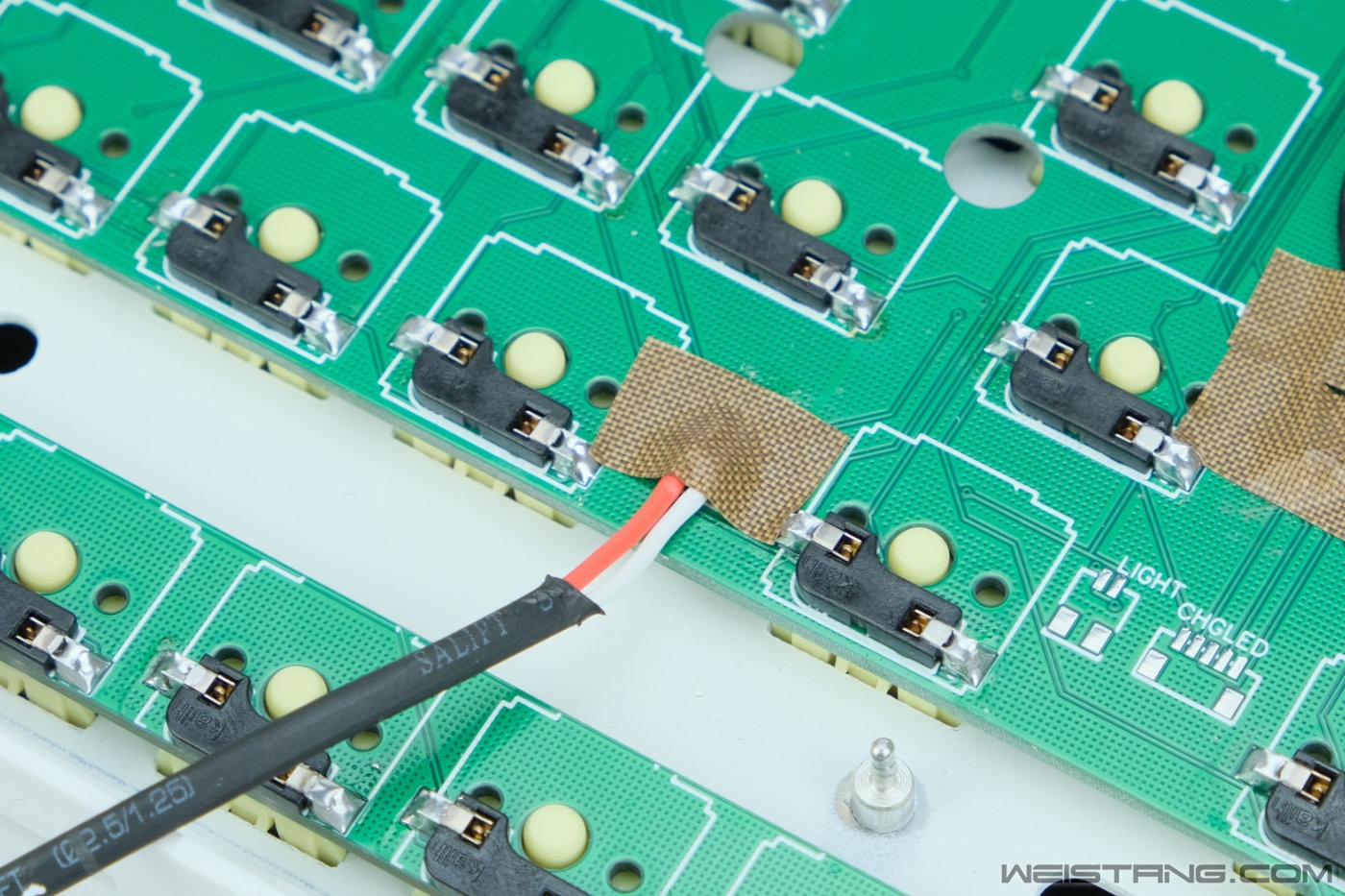

▲建议对电池输出电源线焊接点使用特氟龙胶带进行粘贴遮盖


▲建议对主控正负极电源线焊接点使用特氟龙胶带进行粘贴遮盖


▲到了这里 改造工作已经接近尾声了,粉嫩的金粉轴搭配白色的外壳 整体还是很好看的

三、图赏




总结:

整个改造的过程比较简单 并没有遇到稀奇古怪的问题 一切自是水到渠成。37g金粉轴出色的顺滑手感和弹簧反馈一致性再搭配上延迟低、省电、稳定的优联无线技术 两者相得益彰 珠联璧合,插拔轴座使后期的轴体更换更加便利 但是为了长远寿命考虑 建议还是不要频繁的插拔更换轴体,调教后的大键位卫星轴也很稳定静音 这样的一把键盘 如果没有极致的要求 可以改造一把作为日常主力键盘使用。本期的改造分享到此结束 我们下期再见~
