Orico DUB-10P 10口USB智能充电器评测

2014-8-20 18:22| 发布者: 大胖鸟| 查看: 32663| 评论: 11|来自: www.weistang.com

摘要:   之前我们给大家介绍过Orico旗下的多款数码充电器产品,其中旗舰型号还是以桌面外置电源式的产品居多,今年Orico桌面充电器的接口要全面转型到SuperCharger接口,之前已经介绍过了,
拆解


  底壳垫脚下有四颗螺丝,拧下后就可以分开底壳,然后可以取出PCB。


拆解

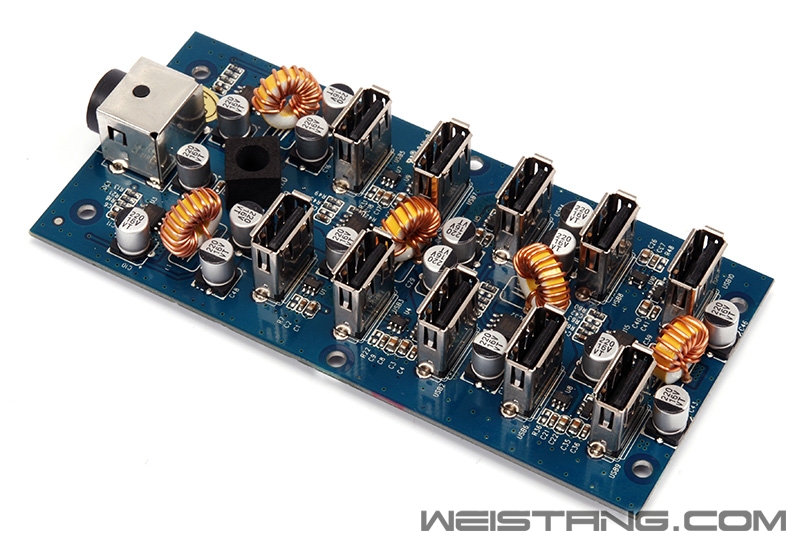

  我们再来看一下主PCB部分。


全蓝色的PCB 大部分都是贴片元件


PCB


  PCB对应每个USB接口都有稳压的铝壳滤波电容,以及负责整流的电感,同时在每个接口附近都有一颗5脚的IC芯片,这颗芯片也是实现SuperCharger充电技术的。


PCB 正面


PCB特写


PCB 背面没什么元件


FR9809


  PCB上共有5颗天钰科技的FR9809 DC同步整流电源IC,这个方案我们并不陌生,Orico在自家的旗舰10口USB 3.0 HUB——M3H10中也采用了这种供电IC,只不过在M3H10上仅采用了3颗,而这次Orico DUB-10P上面采用了5颗。通过FR9809来实现对每组两个USB接口的5V供电,可以保证每个USB 3.0接口拥有5V2A的稳定输出电流,FR9809开关频率为500KHz,转换效率在90%的水平,单颗负载电流可达5A,具备过温保护和欠压锁定。
