拆解

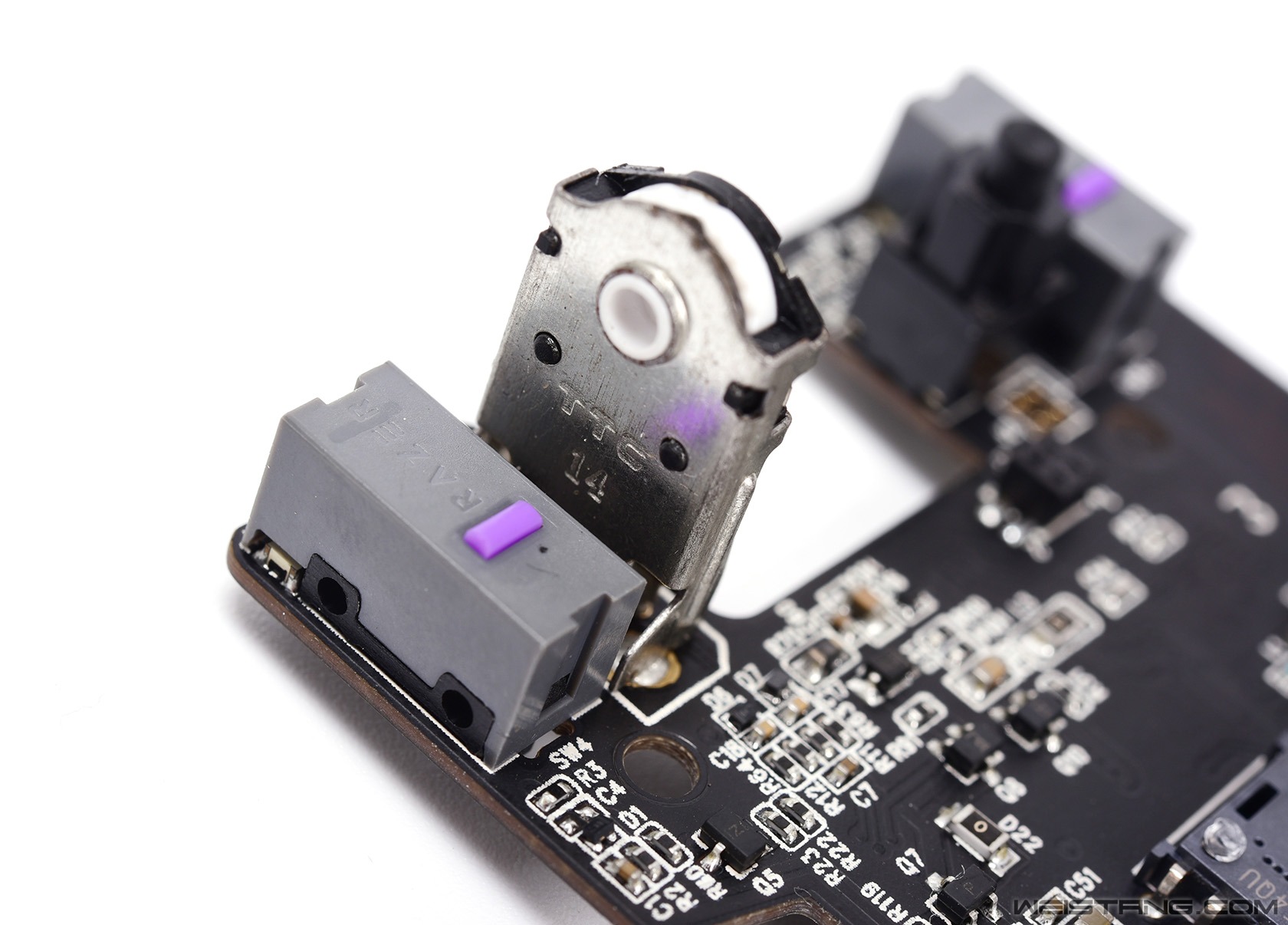

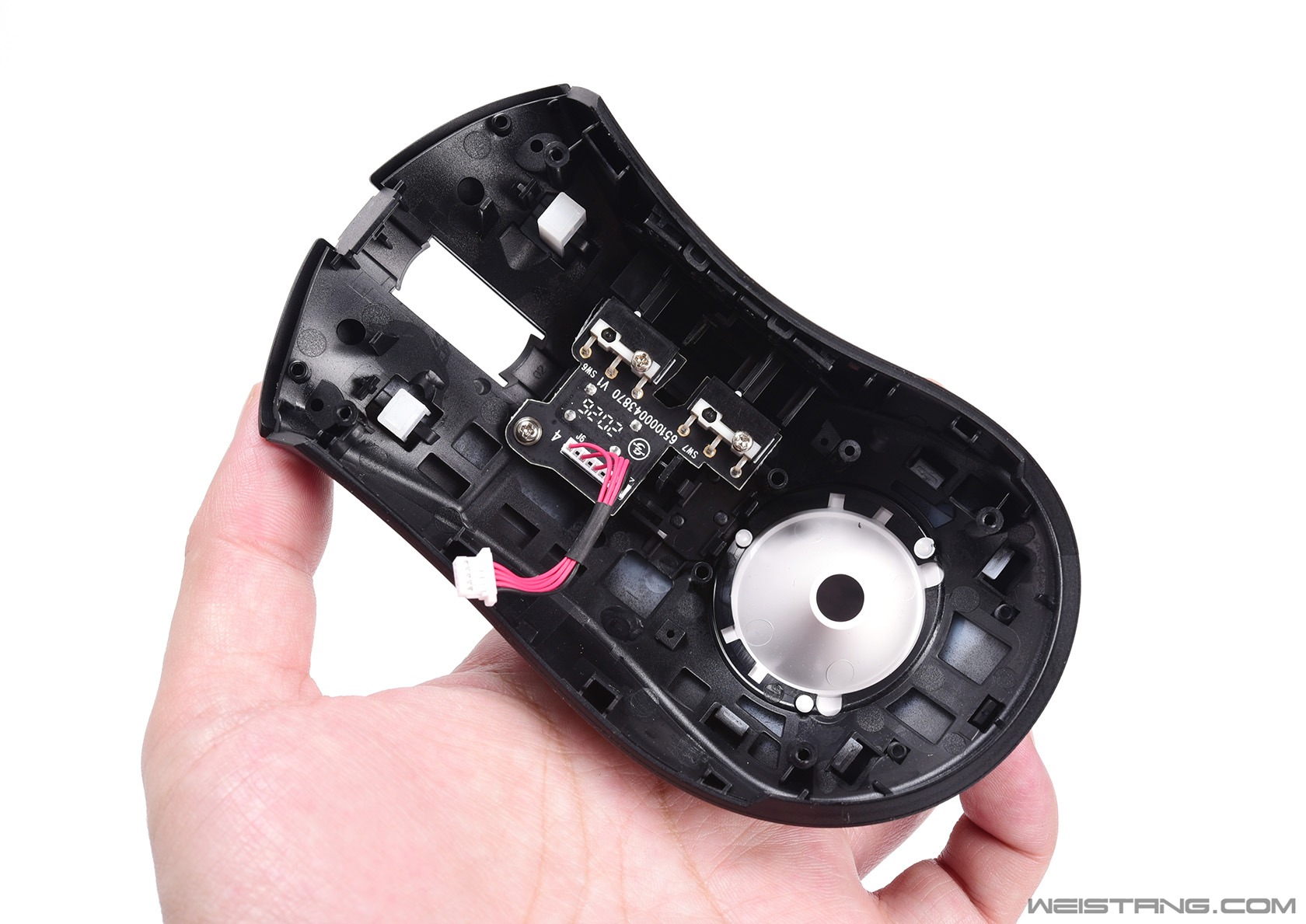

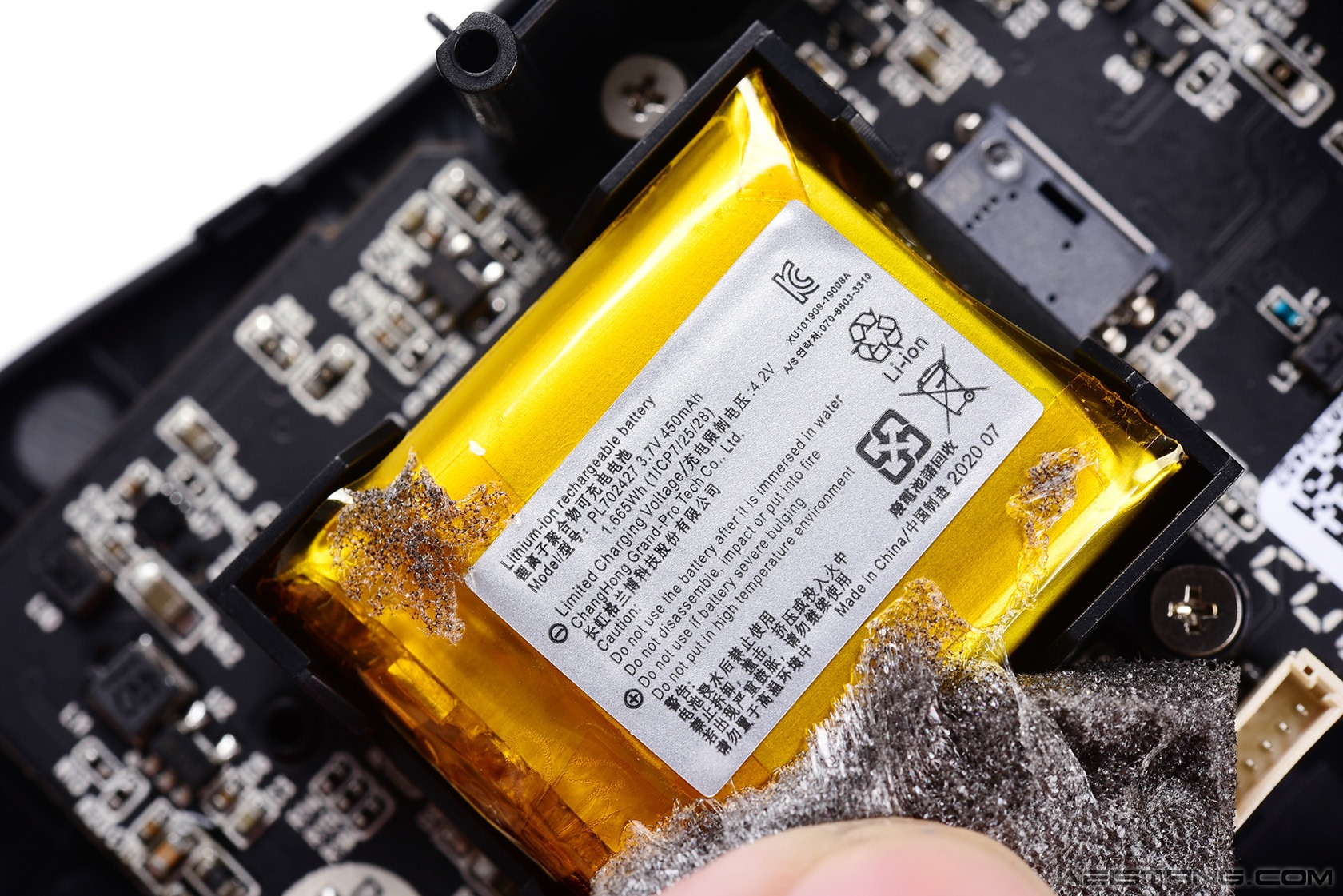

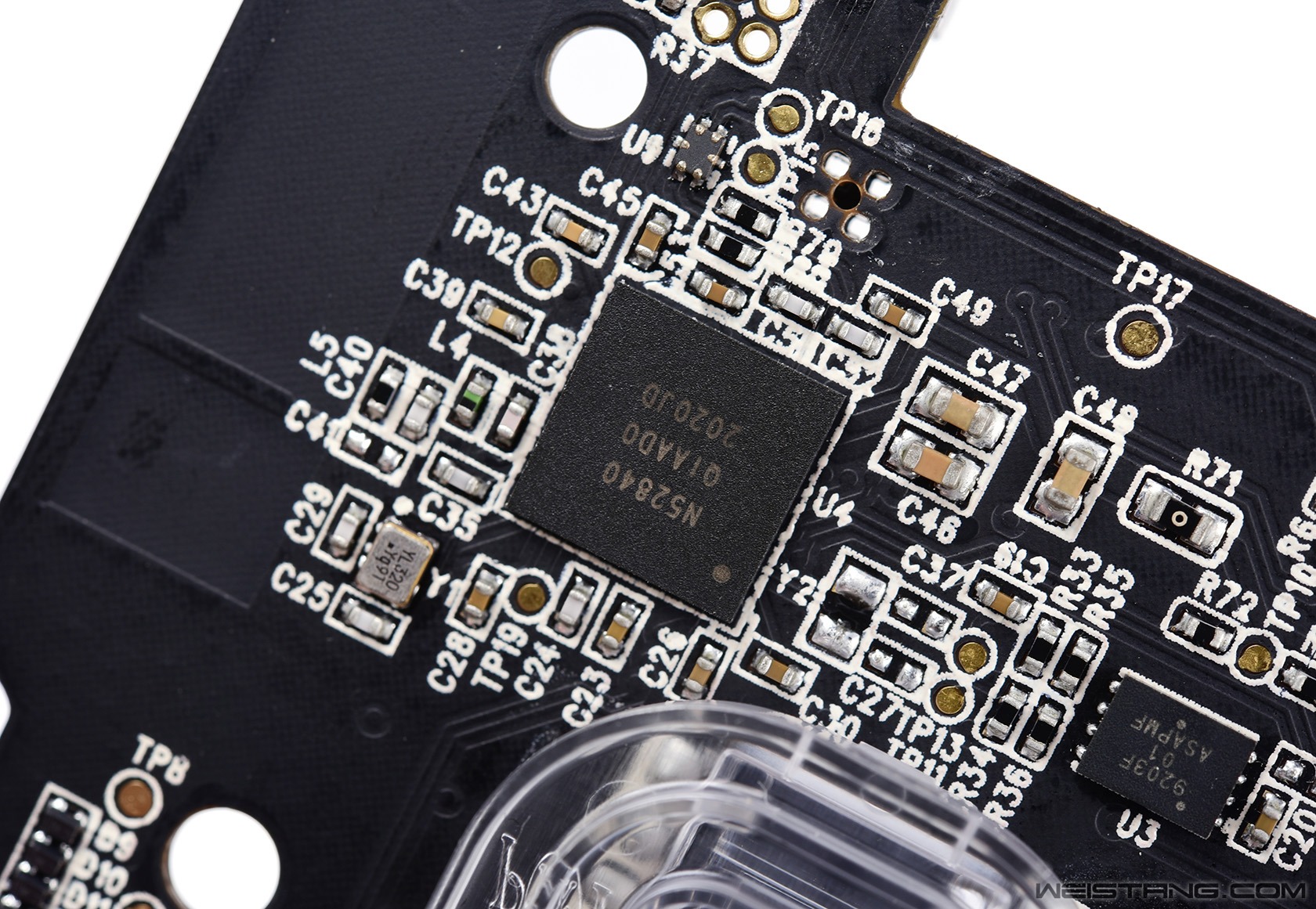

蝰蛇V2专业版拆解非常容易,底部脚贴内四颗螺丝,拧下后就能开外壳,上壳和PCB有排线链接。整体结构跟蝰蛇V2很像,但是多了电池结构,鼠标是右侧天线设计。 ![]() 分开外壳 ![]() 上壳内部特写 能看到上壳内层有打孔设计 ![]() 底壳也有开槽减重设计 ![]() 电池是450mAh容量 所以即使增加了电池模块 重量提升也不算大 ![]() PCB正面 ![]() PCB背面 ![]() PCB特写 全贴片元件,超薄的PCB做工非常出色,供电电路和光学引擎电路都在PCB正面,射频电路在PCB背面,主控可以存储5组用户配置文件,包括性能参数,按键定义以及灯光效果。 ![]() 天线特写 ![]() nRF52840 2.4G无线射频SoC主控 无线射频主控跟毒蝰以及巴塞利斯蛇终极版一样,都是NRF52840,目前游戏鼠标中最强大的主控芯片方案,内部CPU是32-bit ARM Cortex-M4F,RAM达到了256KB,同时Flash rom空间是1MB,支持蓝牙5.0, ![]() 原相PAW3399订制光学引擎 ![]() TTC 14mm高度编码器 ![]() Razer二代光学微动 手感还是偏闷的风格 |
